Советы по выбору циркуляционного насоса для отопления

Почему нужен насос для отопления в частном доме?

Традиционная система отопления с естественной циркуляцией теплоносителя – малоэффективна, потому как жидкости приходится постоянно преодолевать сопротивление, что замедляет ее оборачиваемость. Поэтому в котел теплоноситель возвращается уже охлажденным, что требует дополнительных затрат энергоносителей для ее подогрева до нужной температуры.

Реконструкция с использованием труб меньшего диаметра способна лишь частично решить проблему, к тому же расходы в этом случае несравнимо выше, чем стоимость циркулярного насоса, который применяется для принудительного нагнетания в трубопровод системы теплоносителя, обеспечивая ему одинаковую скорость движения на всех участках.

Принцип действия помпы в системе достаточно прост и основан на законах термодинамики: на входе теплоноситель принудительно всасывается в систему, а на выходе, за счет создаваемой крыльчатками циркулярного насоса центробежной силы, выталкивается.

Автономные системы отопления частных домов, как правило, изначально проектируются с учетом эксплуатации насоса, но если модернизировать старую, то ее эффективность возрастет на 25-35%, при этом существенно сократится потребление энергоносителей.

Достигается это за счет ускоренной оборачиваемости теплоносителя в системе, который совершив полный цикл, возвращается в котел, не растратив всю свою тепловую энергию. Поэтому и усилий для его подогрева требуется меньше, а значит – происходит экономия энергоносителя.

Организация системы с принудительной циркуляцией теплоносителя обязательно предполагает, что будет установлен байпас для циркуляционного насоса, которому отводится выполнение таких функций:

  • возможность переключения системы в режим естественной циркуляции, например, при отключении электроэнергии или необходимости проведения ремонтных работ на определенном участке;

  • в качестве устройства для регулирования температуры в помещении.

Как правило, система с принудительным циркулированием теплоносителя предполагает в каждом помещении установку байпаса, монтаж которого производится в комплекте с фильтром и запорными клапанами, а в некоторых случаях и с автоматическим клапаном для отвода воздуха (альтернативой крана Маевского).

Так как в частных домах средней площади чаще всего устанавливаются циркулярные насосы так называемого «мокрого» типа, установка байпаса должна выполняться горизонтально, при этом его диаметр должен совпадать с размером трубы, к которой он подключается, а также и с диаметром запорного клапана.

Циркуляционный насос для отопления – как выбрать недорогой и эффективный

Традиционно системы водяного отопления строились на принципе естественной циркуляции воды. В домах старой постройки можно увидеть, что горизонтальные трубы идут под наклоном. Принцип работы такой же, как в чайнике. Горячая вода поднимается вверх, холодная стекает вниз.

Эффективность таких контуров низкая, по причине высокого сопротивления воды в трубах. Если на пути следования теплоносителя образовывалась воздушная пробка – процесс вообще мог остановиться. Поэтому для отопления дома самотечными системами, устанавливались трубы большого диаметра. Это было не эстетично и дорого.

Информация: Подобная схема применялась только в случае установки котла непосредственно в доме. При централизованном отоплении, горячая вода перемещается по теплотрассе только с помощью насоса.

Для небольших помещений такая система применима, небольшое расстояние теплоноситель пройдет и по тонким трубам. Поэтому для небольших дачных домиков используют самотек. Правда прогрев всей системы занимает продолжительное время. Если у вас три-четыре комнаты, особенно на разных этажах – циркуляционный насос для котла необходим.

Иначе вам придется ждать, пока сработает эффект диффузии. В этом случае тепло распространится по трубам со скоростью 10 см в час.

Рекомендации по правильной установке насоса

Чтобы доступ для обслуживания насоса был удобным, следует осуществить правильное подключение агрегата. На практике при монтаже насоса следует учитывать основные правила установки:

После установки циркуляционного насоса к нему должен иметься всегда доступ, чтобы в случае поломки, его можно было беспрепятственно починить или поменять.

  1. Обе стороны насосного агрегата должны обязательно быть оснащены специальными шаровыми кранами, необходимыми при осуществлении технического обслуживания всей системы отопления или в процессе демонтажа агрегата.
  2. Необходимо оснастить всю систему фильтром с целью ограждения устройства от воздействия мелких частиц, приводящих к повреждению установки и ее компонентов.
  3. Поскольку вода, проходящая через систему отопления, является далеко не идеальной, то для нормальной работы насосов потребуется дополнительная защита. Поэтому отопительный байпас сверху необходимо снабдить клапаном, который должен быть вмонтирован. Выбрать можно любой клапан: автоматический или ручной. Его предназначение — это выпуск воздушных пробок, образующихся в трубах, его клеммы должны быть направлены четко вверх.
  4. Относящийся к виду мокрых моделей насос требуется установить в горизонтальном положении, чтобы он был полностью погружен в воду, а не только отдельной частью. Неправильная установка может нанести рабочей поверхности агрегата повреждения, а проведенная установка окажется бессмысленной.
  5. Для повышения рабочего потенциала конструкции необходимо выполнить специальную обработку всех креплений и соединений в системе средством для герметизации.
  6. Необходимо следить за соблюдением последовательности в процессе соединения насоса и креплений.

Особенности расчета характеристик насоса?

Выбирая насосное оборудование для отопления, следует иметь в виду, что оно должно справляться со следующими функциями:

  • поддерживать в рабочем контуре напор, благодаря которому теплоноситель сможет справляться с гидравлическим сопротивлением, создаваемым отдельными его элементами;
  • создавать условия для нормальной циркуляции по системе количества тепловой энергии, необходимого для обогрева здания.

Учитывая эти параметры, необходимо на этапе выбора циркуляционного насосного оборудования в первую очередь определиться с тем, какое количество тепла требуется зданию.

Также очень важно рассчитать общее гидравлическое сопротивление для функционирующей системы отопления. Не имея представления об этих характеристиках, владелец не сможет выбрать модель насоса, которая будет эффективно выполнять свои задачи

Как определить производительность насоса?

В используемых для определения производительности насосной установки формулах чаще всего этот параметр обозначается как Q. Под ним следует понимать количество тепловой энергии, которая способна пройти по системе за единицу времени. Если говорить более подробно об используемой формуле, то она имеет следующий вид:

  • Q — объемный расход, куб. м./ч;
  • R — тепловая мощность, которая должна быть обеспечена в конкретном помещении, кВт;
  • TF — температура на входе в систему, градусов Цельсия;
  • TR — температура на выходе из системы, градусов Цельсия.

Для определения количества тепла(R), в котором нуждается помещение, следует исходить из условий. Если обратиться к европейским методикам расчета, то у них этот показатель определяют на основании следующих нормативов:

  • если речь идет о небольшом частном доме, состоящем из не более, чем двух квартир, то оптимальным будет являться показатель в 100 ватт на квадратный метр;
  • для многоквартирного дома значение этого параметра должно составлять 70 ватт на квадратный метр.

В том случае, когда параметр рассчитывается в отношении объектов, предусматривающих низкую теплоизоляцию, для норматива необходимо взять немного большее значение. Если необходимо определить показатель для производственных помещений, а также объектов, которые отличаются очень высокой степенью теплоизоляции, то оптимальным показателем будет диапазон от 30 до 50 киловатт на квадратный метр.

Как определить гидравлическое сопротивление системы

При подборе циркуляционных насосов для систем отопления необходимо учитывать и такой параметр, как гидравлическое сопротивление, с которым должен успешно справляться циркуляционный насос. Определить его можно на основании высоты всасывания насоса. Для обозначения подобного показателя чаще всего используют букву «H». Сами же расчеты выполняют по следующей формуле:

  • R1, R2 – потеря давления на подаче и обратке, Па/м;
  • L1, L2 – длина линии подающего и обратного трубопровода, м;
  • Z1, Z2…..ZN – сопротивление отдельных рабочих узлов отопительной системы, Па.

Чаще всего показатель гидравлического сопротивления для конкретных узлов систем отопления приводится в технической документации, прилагаемой к конкретному элементу. В том случае, если ее не окажется, можно ориентироваться на следующие приблизительные цифры:

  • для котельного оборудования — 1000-2000 Па;
  • для смесителя — 2000-4000 Па;
  • для термостатического клапана— 5000-10000 Па;
  • для тепломера — 1000-15000 Па.

Типы циркуляционных насосов для отопления, какие лучше

Циркуляционные насосы для систем отопления подразделяются на мокрые и сухие.

Мокрый

Электрический двигатель отделён от воды уплотнительными кольцами. Последние вращаются в течение эксплуатации, касаясь друг друга. Между их поверхностями находится небольшой слой жидкости, который служит герметиком для соединений. Последнее возможно благодаря разности давлений в атмосфере и системе отопления. Несмотря на отсутствие прямого контакта ротора с водой, насос получил название мокрого.

Фото 1. Схема устройства циркуляционного насоса мокрого типа. Стрелками указаны части прибора.

Основным преимуществом является длительная эксплуатация. Герметичное устройство способно работать до трёх лет без замены колец, несмотря на их износ. Это действительно, если не возникало аварийных ситуаций.

Конструкция убирает из обслуживания смазку и охлаждение двигателя. Обе функции выполняет теплоноситель, частично поступающий внутрь. Для питания используют электрические сети как на одной, так и на трёх фазах, в зависимости от мощности установки. Для облегчения монтажа подобные насосы снабжают специальными фланцевыми соединениями или стандартной резьбой. Вид зависит от производительности.

Приборы мокрого типа обладают следующими преимуществами:

  • бесшумностью работы;
  • небольшим размером, малой массой;
  • низким потреблением электрической энергии;
  • длительностью эксплуатации без необходимости обслуживания;
  • лёгкостью настройки и ремонта благодаря модульной конструкции.

Главный недостаток мокрого циркуляционного насоса — низкий коэффициент полезного действия. КПД редко превышает 50%. Это связано с невозможностью герметизации двигателя при увеличении его размеров. Поэтому подобные приборы применяют в небольших системах отопления, например, в частных домах.

Внимание! Необходимо обратиться к специалистам для монтажа. Это обеспечит бесперебойную работу, в течение которой теплоноситель будет поступать к подшипникам, смазывая их

Сухой

Благодаря конструкции, ротор не взаимодействует с теплоносителем. Насосы обладают большим, в сравнении с мокрыми, коэффициентом полезного действия, около 80%. Но есть два важных недостатка:

  • Высокий шум в процессе эксплуатации. Проблема решается установкой звукоизоляции в помещении с насосом.
  • Необходимость часто менять фильтры для воды и воздуха. Сухое устройство требует чистить среду, поскольку в течение работы возникают завихрения, которые притягивают пыль. Последняя может привести к поломке, повреждению герметичности. Контроль запылённости позволит увеличить длительность работы устройства.

Фото 2. Циркуляционный насос сухого типа от производителя Wilo. Подобные приборы гораздо больше изделий с мокрым ротором.

Циркуляционные насосы сухого типа делят на 3 разновидности:

  • горизонтальные, в которых, соответствуя названию, двигатель расположен параллельно земле, а патрубки — на торце;
  • вертикальные, с мотором, установленным перпендикулярно полу и патрубками в одной оси;
  • блочные, в виде шкафчиков, которые монтируют в стену.

Насос с мокрым ротором

Какой насос выбрать для отопления? Крыльчатка и ротор двигателя насоса данного типа расположены непосредственно в теплоносителе – таким образом, происходит охлаждение мотора насоса, что защищает устройство от перегрева. Эти элементы выполнены из высококачественных материалов, которые не поддаются коррозии.

Насосы с мокрым ротором имеют один существенный недостаток – у них достаточно низкий КПД. С другой стороны, достоинств у такого вила насосов немало:

  • доступность;
  • низкий уровень шума;
  • отсутствие необходимости регулярного технического обслуживания.

Насосы с мокрым ротором используются, из-за низкого КПД в домах с небольшой площадью. Невысокая мощность насоса допускает его применение лишь в том случае, когда объем теплоносителя невелик.

Насос с мокрым ротором

Типы циркуляционных насосов на обратку системы

Существует две основные разновидности.

С сухим ротором

Они подают теплоноситель с большим напором. Чаще всего их применяют для перемещения охлаждающей жидкости. В таких приборах у теплоносителя нет контакта с мотором.

В приспособлениях с сухим ротором находятся моторы трехфазного типа и встроенный электронный блок. Частота их вращения регулируется с помощью внешней электронной системы.

Такие приборы подразделяются на 3 вида:

  • Блочные. Представляют собой низконапорный центробежный насос с постоянной частотой вращения со встроенным электрическим мотором воздушного охлаждения.
  • Консольные. От остальных видов их отличает наличие осевого входа и радиального выхода теплоносителя из прибора. Фиксация мотора и насоса осуществляется раздельными узлами крепления к фундаментной плите. Условный проход всасывающего патрубка больше, чем для напорного. В зависимости от вида теплоносителя допустимо использование сальникового уплотнения или СТУ.

Фото 1. Консольный насос WILO-CronoNorm NL (Германия) лучше всего подходит для системы коммунального водоснабжения.

Вертикальные. Условный проход является одинаковым для патрубков всасывающего и напорного типов, расположенных на одной оси. Внутри таких насосов расположен фланцевый электрический мотор, имеющий воздушное охлаждение. Монтаж вертикальных приборов осуществляется на трубопровод.

С мокрым ротором

Этот тип широко применяется в частных домах. Внутри прибора присутствует водяное охлаждение электрического двигателя. Жидкость, проходящая через устройство, также смазывает детали.

На валу электродвигателя фиксируется закрытое рабочее колесо. Оно находится в корпусе из чугуна или стали. Состоит из двух параллельных дисков с отверстиями. В одно входит рабочая жидкость, а другое — для крепления колеса на валу электрического двигателя. Диски соединены между собой радиально выгнутыми лопатками.

В корпусе у такого насоса есть конфузор для перевода кинетической энергии теплоносителя в давление статического типа и отвода жидкости.

К валу ротора фиксируется охлаждаемое качаемой водой рабочее колесо.

Между статором двигателя и ротором помещён разделительный стакан. Сам ротор крепится на торцевые подшипники скольжения.

Воздух из прибора удаляется с помощью резьбовой пробки, которая расположена спереди на стенке корпуса двигателя.

Устройство с мокрым ротором работает исключительно в горизонтальном положении.

Дополнительная информация

Будьте готовы к тому, что некоторые детали для ремонта насоса купить будет сложно.

Зачастую они стоят столько, что проще купить новый агрегат.

Насос будет служить дольше, если в систему залит антифриз, а не вода.

Специальная антикоррозийная защита убережёт металлические трубы, котёл и насос от накипи. Только учитывайте, что при низких температурах антифриз становится вязким. Не повредит ли это данной модели помпы – уточните при покупке.

Не пытайтесь ремонтировать насос самостоятельно, пока не истечёт гарантийный срок.

Современные системы отопления, как правило, закрытого типа и с насосом. В некоторых пиролизных котлах они встроены. Но, даже если в вашем доме классическая печь с открытым расширительным баком, но вода в обратке сильно остывает – циркуляционный насос может поднять температуру в комнатах! Он сравнительно прост в установке и потребляет гораздо меньше электроэнергии, чем, к примеру, дополнительный обогреватель.

Расчет циркуляционного насоса для системы отопления

1. Отправной точкой при выборе циркуляционного насоса для системы отопления является потребность здания в тепле, рассчитанная для наиболее холодного времени года.

Согласно европейским стандартам на отопление 1 кв.м в доме с 1–2 квартирами необходимо 100 Вт, а для многоквартирных домов 70 Вт. Если состояние здания не отвечает нормативам, проектировщик берет в расчет более высокое удельное потребление тепла.

– для 1–2-этажных зданий – 173 Вт/кв.м при расчетной температуре наружного воздуха –25 град C и 177 Вт/кв.м при –30 град C;

По СНиП 2.04.05-91* “Отопление, вентиляция и кондиционирование” расчетная температура наружного воздуха в Москве составляет –26 град C, в Хабаровске этот показатель равен -31 град. С.

2. Определив потребление тепла (G, Вт), следует перейти к расчету требуемой производительности насоса (подаче) по формуле:

DT – разница температур в подающем и обратном трубопроводе схемы отопления (в стандартных двухтрубных системах она составляет 20 град C; в низкотемпературных 10 град C; для теплых полов 5 град C);

Такую методику расчета предлагают заграничные проектировщики. В обязательном приложении к СНиП 2.04.05-91* приведена следующая формула:

c – удельная теплоемкость воды, равная 4,2 кДж/ кг*град C.

Для пересчета полученной величины в куб.м/ч (как правило, именно эта единица измерения производительности насосов используется в технической документации) необходимо разделить ее на плотность воды при расчетной температуре; при 80 град C она составляет 971,8 кг/куб.метров.

При проектировании новой системы возможны точные расчеты с учетом сопротивления всех элементов нитки (труб, фитингов, арматуры и приборов). Обычно необходимые сведения приводятся в паспортах на оборудование.

R – сопротивление в прямой трубе (Па/м);

l – длина трубопровода (м);

*Z – сопротивление фитингов и т. д. (Па);

p – плотность перекачиваемой среды (кг/куб.м);

g – ускорение свободного падения (м/кв.с).

В случаях с действующими теплопроводами подобные вычисления, как правило, невозможны. В таких ситуациях чаще всего пользуются приблизительными оценками.

Также на опыте было определено, что в фитингах и арматуре теряется около 30% от потерь в прямой трубе. Если в системе есть терморегулирующий вентиль, добавляется еще около 70%.

На трехходовой смеситель в узле управления всей системой отопления или устройство, предотвращающее естественную циркуляцию, приходится 20%.

В заключение

Определив так называемую рабочую точку “циркуляционника” (напор и подачу), остается подобрать в каталогах насос с близкой характеристикой. По производительности (Q) рабочая точка должна попадать в среднюю треть диаграммы (рис. 1).

Как подобрать циркуляционник для системы отопления

Нельзя забывать, что рассчитанные параметры необходимы для действия системы при максимальной нагрузке. Такие условия встречаются крайне редко, наибольшую часть отопительного сезона потребность в тепле не так велика.

Пример в качестве проверки

Правильность расчетов по представленной методике можно проверить, сравнив их результаты с итогами точных вычислений в реальном проекте, выполненном в соответствии со СНиП.

Таким образом, “циркуляционник” для данной системы должен обеспечивать подачу 2,02 куб.м/ч теплоносителя и напор в 1,3 м.

Как выбрать насос для циркуляции?

Для того чтобы правильно сделать выбор, необходимо в первую очередь определить все параметры отопительной системы, и какое количество тепла будет необходимо, чтобы создать комфортные условия проживания в частном доме

Такой сложный расчет под силу только специалисту, который примет во внимание большое количество параметром и показателей:

  • Климатические условия региона, где возведен частный дом;
  • Из чего построен дом, то есть использованные материалы. Здесь в расчет берутся и стены, и пол, и перекрытия, и кровля.
  • Утепление дома – произведено или нет.
  • Какие окна установлены и их количество.
  • Вентиляция дома.
  • И так далее.

В результате сбора информации и расчетов можно вычислить точный объем необходимой подачи тепла, которая измеряется кубометрами, пройденными в системе за один час (куб м/час). По этому объему и будет подбираться циркуляционный насос. Если производится реконструкция отопления, то агрегат подбирается под уже готовую систему.

Несколько слов по поводу бесшумной работы. Обычно шум в трубах возникает по двум причинам: неправильно подобран насос в системе отопления или внутри ее образовались воздушные пробки. В первом случае придется пересчитать параметры насоса, а вот во втором просто правильно подойти к заполнению системы водой. Что для этого необходимо сделать?

  1. Система заполняется полностью.
  2. Удаляется воздух через воздушные клапаны.
  3. Включается котел.
  4. Включается циркуляционный насос, который должен поработать минут так десять-пятнадцать.
  5. Выключаете насос и удаляете воздух через клапаны.
  6. Проверьте давление внутри системы отопления и по необходимости добавьте в нее воды.
  7. Включайте насос и регулируйте его.

Теперь возвращаемся к вопросу по поводу простоя и запуска агрегата. Длительный простой никоим образом не влияет на качество эксплуатации

Здесь важно понять один момент, что иногда внутри насоса собираются иловые отложения, которые необходимо чистить. Как это сделать? Все просто

Циркуляционный насос имеет три скорости вращения ротора, поэтому для его очистки необходимо включать агрегат на самый максимальный режим эксплуатации. В таком режиме все отложения быстро выйдут из него. Если насос регулируемый, то он снабжен системой деблокировки, которая помогает самоочищению модели.

Подбор циркуляционного насоса для системы отопления

Иногда перед человеком, уже посадившим дерево и вырастившим сына, встает вопрос – а как подобрать циркуляционный насос для отопительной системы возводимого дома? И от ответа на этот вопрос зависит многое – будут ли равномерно прогреты все радиаторы, будет ли скорость потока теплоносителя в

отопительной системе достаточной, и в то же время не превышенной, не будет ли гула в трубопроводах, не будет ли насос потреблять лишнюю электроэнергию, правильно ли будут работать термостатические вентили отопительных приборов и так далее и тому подобное. Ведь насос – это сердце отопительной системы, которое неустанно качает теплоноситель – кровь дома, наполняющую дом теплом.

Подобрать циркуляционный насос для отопительной системы небольшого здания, проверить, правильно ли насос подобран продавцами в магазине, или убедиться в правильности подбора насоса, стоящего в существующей системе отопления, достаточно просто, если воспользоваться укрупненным методом расчета. Основной параметр подбора циркуляционного насоса – это его производительность, которая должна соответствовать тепловой мощности обслуживаемой им отопительной системы.

Необходимую производительность циркуляционного насоса с достаточной точностью можно рассчитать по простой формуле:

где Q – необходимая производительность насоса в кубометрах в час, Р – тепловая мощность системы в киловаттах, dt – дельта температур – разница температур теплоносителя в подающем и обратном трубопроводе. Обычно принимается равной 20 градусам.

Итак, пробуем. Возьмем, для примера, дом общей площадью 200 квадратных метров, в доме есть подвал, 1 этаж и мансарда. Система отопления двухтрубная. Необходимую тепловую мощность, требуемую для обогрева такого дома, примем 20 киловатт. Производим несложные вычисления, получаем – 0,86 кубометра в час. Округляем, и принимаем производительность необходимого циркуляционного насоса – 0,9 кубических метра в час. Запомним ее и идем дальше. Второй важнейшей характеристикой циркуляционного насоса является напор. Каждая гидравлическая система имеет сопротивление пропускаемому по ней потоку воды. Каждый угол, тройник, редуцирующий переход, каждый подъем – все это местные гидравлические сопротивления, сумма которых и составляет гидравлическое сопротивление отопительной системы. Циркуляционный насос должен преодолеть это сопротивление, с сохранением расчетной производительности.

Точный расчет гидравлического сопротивления сложен и требует определенной подготовки. Чтобы примерно рассчитать необходимый напор циркуляционного насоса используется формула:

где N – количество этажей здания, включая подвал, K – усредненные гидравлические потери на один этаж здания. Коэффициент К принимается 0,7 – 1,1 метра водяного столба для двухтрубных систем отопления и 1,16-1,85 для коллекторно-лучевых систем. В нашем доме три уровня, с двухтрубной отопительной системой. Коэффициент К принимаем 1,1 м.в.с. Считаем, 3 х 1,1 = 3,3 метра водяного столба.

Обратите внимание – общая физическая высота отопительной системы, от нижней до верхней точки, в таком доме составляет порядка 8 метров, а напор необходимого циркуляционного насоса только 3,3 метра. Каждая отопительная система является равновесной, насосу не нужно поднимать воду, он только преодолевает сопротивление системы, поэтому увлекаться большими напорами никакого смысла нет

Итак, мы получили два параметра циркуляционного насоса, производительность Q, m/h = 0,9 и напор, Н, м = 3,3. Точка пересечения линий от этих величин, на графике гидравлической кривой циркуляционного насоса, является рабочей точкой необходимого циркуляционного насоса.

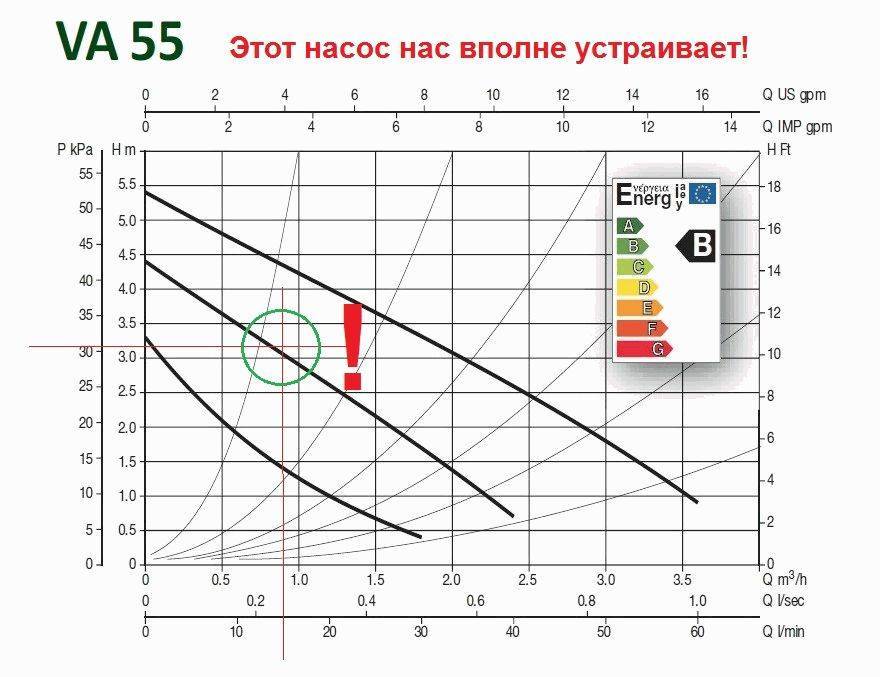

Допустим, Вы решили остановиться на отличных насосах DAB, итальянских насосах великолепного качества по совершенно адекватной цене. Пользуясь каталогом, или менеджерами нашей компании, определяете группу насосов, в параметры которых попадает необходимая рабочая точка. Решаем, что этой группой будет группа VA. Выбираем наиболее подходящий график гидравлической кривой, лучше всего подходит кривая насоса VA 55/180 X.

Рабочая точка насоса должна находиться в средней трети графика – эта зона является зоной максимального КПД насоса. Для подбора выбирайте график второй скорости, в этом случае Вы страхуете себя от недостаточной точности укрупненного расчета – у Вас останется резерв для увеличения производительности на третьей скорости и возможность ее уменьшения на первой.

Как устроены циркуляционные насосы

Водяной насос, применяемый для отопления частных домов, представляет собой оборудование центробежного вида, которое работает по принципу забора и выброса воды или специальной жидкости.

Происходит такое действие с помощью вращения лопастей рабочего колеса в специально предназначенной камере. Это и является основным качеством отопительной системы этого вида.

Выделяют два основных типа таких насосов, которые отличаются схемой работы и внутренним устройством, но в обоих случаях движение жидкости по трубам осуществляется за счёт циркуляционного процесса в данных системах.

Во время работы устройство издаёт мало шума, поэтому более всего подходит для отопления домов. Оборудование «мокрого» вида работы способно удалить образовавшуюся воздушную пробку. Циркуляция жидкостей по трубам обеспечивает охлаждение и смазывает электрический двигатель.

Плюсы — Минусы

  • Бесшумный
  • Маленький КПД
  • Компактный
  • Редко подлежит ремонту в случае выхода из строя.
  • Недорогой
  • Имеет требования к строго горизонтальному расположению оси двигателя строго в горизонтальном положении
  • Легок в установке
  • Ограничен по максимальной мощности

Система водяного устройства типа «сухой» ротор состоит из двигателя и насоса, связанных между собой. Такое оборудование рекомендуется для крупных котельных, отапливающих большую квадратуру помещений, так как имеет возможности перекачивать значительное количество воды или специальных жидкостей.

Плюсы — Минусы

  • Высокое КПД
  • Проблемы с нарушением герметичности и протеканием наружу жидкости
  • Минимальный гидроудар
  • Требует частой замены запчастей
  • Работает, располагаясь вертикально и горизонтально
  • Необходимость охлаждения
  • Высокомощный
  • Очень шумный

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

  1. Производительности.
  2. Шумоизоляции.
  3. Надежности.
  4. Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов увеличивает энергоэффективность системы отопления на 40-50%. Принцип действия устройств, независимо от типа и конструкции, заключается в следующем:

  • Жидкость поступает в полость, выполненную в виде ракушки.
  • Внутри корпуса расположено рабочее колесо, маховик, создающий давление.
  • Увеличивается скорость теплоносителя и посредством центробежной силы, жидкость отводится в спиральный канал, подключенный к водяному контуру.
  • Теплоноситель поступает в водяной отопительный контур с заданной скоростью. Благодаря закручиванию водяных потоков, снижается гидравлическое сопротивление при циркуляции жидкости.

Принцип работы системы отопления с циркуляционным насосом отличается от контуров с естественной циркуляцией, тем, что движение жидкости осуществляется принудительно. На эффективность обогрева не влияет соблюдение уклонов, количество установленных радиаторов, а также диаметр труб.

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

  • По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
  • По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
