Использование плит перекрытия для возведения фундамента дома

Технология укладки плит

Не всякому малоопытному специалисту известно, как правильно укладывать плиты перекрытия. Изначально операция кажется простой, но определенные нюансы все же имеются.

Монтаж плит на фундамент подразумевает серьезный этап строительства.

Следует знать, что разграничить цоколь и жилые помещения возможно разными способами проведения устройства перекрытия:

  • заливается цельная плита по арматурному каркасу. Необходимо установить опалубку, разместить внутри решетку из арматурных прутьев и залить все раствором. Перекрытие получается прочным, но обходится дорого с финансовой точки зрения;
  • перекрытие устраивается из плит, изготовленных в заводских условиях. Элементы выставляются подъемным краном. Во время монтажных работ необходимо контролировать горизонтальное расположение плит и заделывать шовные участки.

Сборные конструкции отличаются хорошей прочностью и применяются чаще, чем монолит. Стремясь разумно сэкономить и ускорить процесс выполнения работ, по фундаменту устраивают перекрытия из пустотных, шатровых либо цельных плит.

Здесь следует отметить характерные различия:

  • панели полые быстро различаются по внутренним полостям, располагаемым продольно, и имеющим круглые либо овальные формы. Вес таких плит меньше, они не создают сильное нагрузочное воздействие на фундаментное основание. За счет имеющихся внутренних полостей, плиты прекрасно защищают помещение от посторонних шумов, отличаются неплохим теплоизоляционным показателем;
  • шатровую плиту узнают по П-образному сечению и усиливающим ребрам, расположенным параллельно. Именно они придают конструкции дополнительную жесткость, увеличивают показатель прочности, дают возможность панелям переносить значительные нагрузки. Отличительной особенностью таких плит считается устойчивость к деформационным воздействиям;
  • сплошная плита полостей внутри не имеет, и это легко установить, взглянув на ее торцовый участок. Цельная плита имеет большой вес, укладка ее выполняется на усиленное основание. Конструкция плиты имеет проволочный усиливающий каркас, за счет чего изделие отличается неплохой прочностью. А вот теплопроводность такого перекрытия увеличивается.

Необходимо в полном объеме изучить технологические особенности монтажных приемов, и в первую очередь – на ряд нюансов:

  • высотные перепады не допускаются. Если отклонение превышает пять сантиметров, поверхность выравнивается растворной смесью;
  • опорная поверхность должна иметь соответствующую величину, зависящую от материалов, из которых возведены стены. Для кирпича этот параметр составляет 12.5 см, для железобетона – 6 см.
  • перекрытие из сборных плит должно иметь надежное крепление. Панели фиксируются анкерами либо соединяются с использованием строповочных проушин;
  • необходим раствор соответствующей консистенции. Используется смесь из песка и цемента, просеянная от камней, которые способны при установке плит создавать перекосы;
  • rогда проектируется фундамент под укладку плит перекрытия, учитывается их стандартная длина.

Нормативными документами определены правила укладки плит с применением различных способов:

  • панели торцовыми участками опираются на две фундаментные плоскости, расположенные параллельно;
  • изделия укладываются на контур формы «П», образованный торцами фундамента.

Расчет размеров фундамента

Расчеты толщины плиты исходят из размеров самого дома. Минимальная высота фундамента – десять сантиметров. Такая плита используется в качестве основания для гаража, или небольшой хозяйственной постройки. Во время строительства загородного жилища размеры монолита не должны превышать 25 сантиметров. В этом случае легче будет монтировать каркас из арматуры, а также заливать конструкцию.

Количество песка и щебня рассчитывается по следующей схеме. Толщина подушки под бетон умножается на площадь заливаемой плоскости. В результате вычисляется необходимая кубатура подсыпки. Гидроизоляция с каждой стороны должна на 15 сантиметров быть больше всей плиты. Так как в природе не существует таких широких полотен, то несколько отрезков нужно укладывать внахлест с минимальным наложением в 150 миллиметров. Кубатура бетона рассчитывается по той же схеме, что и подсыпка: толщина предполагаемого основания умножается на его площадь.

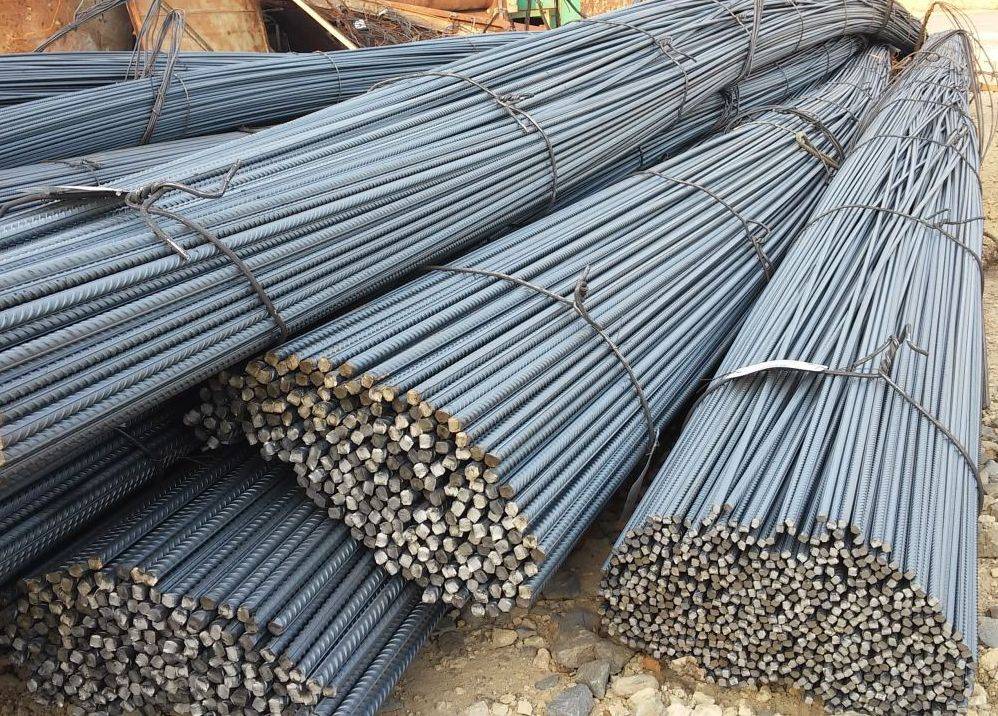

Арматура для каркаса монолитной плиты

Размеры и количество щитов для опалубки высчитывается исходя из величины периметра монолитной плиты.

Длина арматуры (диаметр 14) вычисляется следующим методом. Замеряется длина и ширина фундамента. Желательно, чтобы прутья были целыми. Чем меньше стыков – тем крепче конструкция. Если отрезки металла будут соединяться, тогда минимальный нахлест должен быть 30 сантиметров. Вначале укладываются самые длинные прутья, а затем, поперек них – те, что короче. Между собой они связываются «катанкой» (мягкой вязальной проволокой). Таких сеток (с ячейкой в 400 миллиметров) должно быть две: одна внизу, а другая – вверху предполагаемого фундамента. Между собой они должны быть соединены вертикальной арматурой.

Что включает в себя подготовительный этап

Для начала следует подготовить сам фундамент

Для успешного результата важно точно и правильно собрать основание, на которое уже будет положена плита

Внимание следует уделить горизонтальной плоскости фундамента. Вот следующая последовательность действий:

  • Измерение величины создаваемых перепадов по высоте
  • Определение максимальной величины, учитывая которую будет выбран тот или иной способ выравнивания поверхности
  • Выравнивание основания

Если в фундамент входили сборный блоки, он будет усиливаться с помощью армопояса, причем его толщина должна составлять не меньше 20 сантиметров. Таким образом, происходит следующее:

  • Нагрузка, которая создавалась отдельными элементами перекрытия, будет равномерно распределена по всему периметру

    Армопояс выполняет функцию равномерного распределения нагрузок

  • Фундамент сможет справляться с более тяжелой нагрузкой
  • Поверхность фундамента будет ровнее
  • Жесткость строения увеличится

Заливка армояса может выполняться двумя способами: один раз по всему периметру, а также послойно. Причем послойно делают только тогда, когда высота пояса больше рекомендуемых значений. Опытный мастер скажет, что лучше всего выбрать разовую заливку, так как это поможет избежать формирования стыков.

Так как плиты весят немало, заранее продумываются все подъездные пути и в случае необходимости следует удалить мешающие камни, растения, уплотняется земля, а также выравнивается то место, где будет находиться техника.

Случается такое, что во время хранения панели начинают растрескиваться. Чтобы этого избежать, придерживаются следующей последовательности действий.

  • Площадка должна быть ровной, без бугров и впадин
  • Все бруски, которые будут использоваться в качестве прокладок, должны быть примерно одинаковые по толщине.
  • Пустотелые плиты не должны контактировать между собой во время складирования.

Когда вся подготовка к работе будет завершена, плиты перекрытия кладутся на фундамент

Необходимо соблюдать технику безопасности, так как при неосторожном движении можно серьезно покалечиться

https://youtube.com/watch?v=cVnkIRfthmk

Конструкция из плит перекрытия

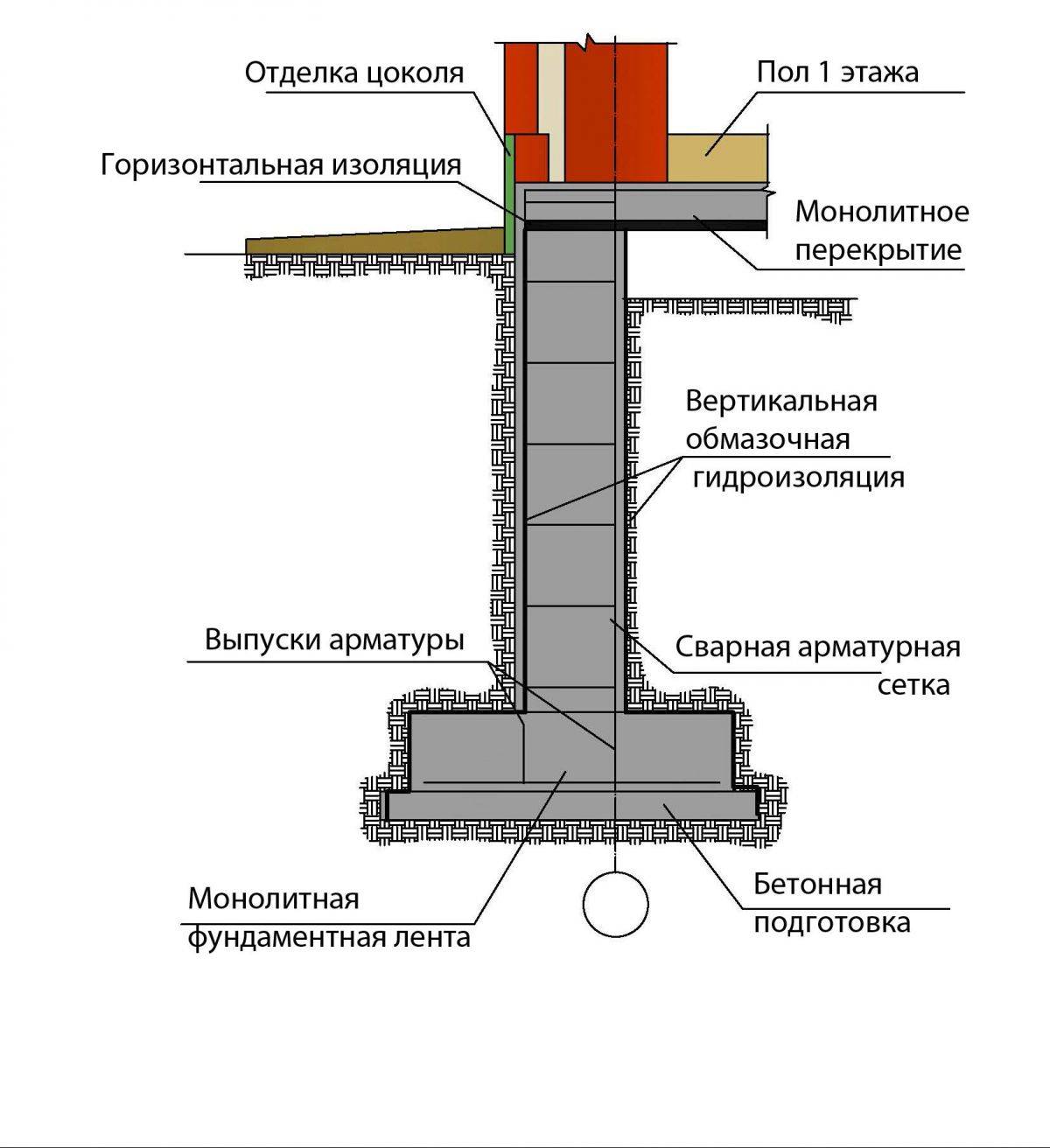

Устройство ленточного фундамента.

Очень часто строители используют вариант из плит перекрытия. Он является наиболее надежным. Такой фундамент может быть как сборный, так и монолитный.

Фундамент из сборных плит перекрытия чаще всего используют для создания ленточного фундамента для зданий, имеющих цокольный этаж или подвал. Его можно сделать из блоков железобетона.

Выбирая тип, обязательно следует уделить внимание уровню интенсивности пучения почвы на боковые поверхности стен. Стоит позаботиться и о прочной подошве фундамента, так как она тоже подвергается сильному пучению

Чтобы избежать этого неприятного явления, необходимо немного нарастить ширину траншеи и во время завершающей засыпки наполнить ее грунтом нормальной плотности, не склонным к пучению.

Большое распространение для сооружения фундамента получил монолитный тип перекрытия. В свою очередь, они тоже разделяются на несколько подвидов. Так, монолитное перекрытие может быть балочным, из сборных плит железобетона, с вкладышами либо просто плитным.

Пример качественно выполненного перекрытия — монолит, устроенный с использованием опалубки. Сооружение железобетонного перекрытия требует опыта и определенной квалификации.

Фундамент представляет собой чрезвычайно важный опорный элемент конструкции сооружения, принимающий на себя всю возможную нагрузку, создаваемую стенами, крышей кровли и основным перекрытием.

Раствор для укладки плит обязательно должен быть жидкой консистенции, его количество на опоре должно быть минимальным. Раствор необходимо замешивать на основании старательно просеянного песка. Наличие в нем даже самых маленьких камешков может свести на нет весь рабочий процесс. Основное предназначение раствора — равномерное распределение нагрузки по всей площади плиты и поверхности опоры. Он предназначен для снижения вероятности возникновения локального напряжения в стенах и плите.

Крепление плит друг к другу и основанию дома

Завершив монтаж плит перекрытия на фундамент, необходимо обеспечить их надежную фиксацию.

Крепление элементов осуществляется следующим образом:

  • путем установки стальных связей между плитами перекрытия. Крепление, повышающее прочность конструкции, выполняется за строповочные проушины;
  • с помощью анкерного крепления, фиксирующего плиту к поверхности фундамента. Это значительно повышает устойчивость сборного перекрытия.

Надежность сборного перекрытия зависит от правильно выполненного крепления элементов.

От правильно выполненного крепления элементов зависит надежность сборного перекрытия

Как укладываются плиты перекрытия на газобетонные блоки?

Укладка плит перекрытия на газобетонные блоки выполняется только после предварительного устройства армопояса и набора бетоном проектной прочности.

Фото 6. Армопояс, выполненный с применением съемной опалубки

Армопояс в конструкции зданий выполняет несколько функций:

· исключает вероятность деформации стен;

· увеличивает общую прочность и жесткость строения;

· минимизирует негативные воздействия неравномерной усадки фундамента.

Фото 7. Армопояс из U-блоков

Процесс устройства состоит из нескольких этапов:

  • сооружение опалубки;
  • изготовление армирующего каркаса;
  • прокладка утеплителя по внешнему контуру несущих стен;
  • бетонирование конструкции.

Опалубка может быть разборной и несъемной. Сборно-разборная конструкция сооружается с применением деревянных щитов или листов OSB. Более удачным решением будет выбор несъемной опалубки из специальных газобетонных U-блоков (или П-блоков, что одно и тоже), кладка которых выполняется на всех несущих стенах по аналогии с обычными газоблоками.

Фото 8. Деревянная опалубка под армопояс

На следующем этапе изготовляется армирующий каркас. Для этого применяется рифленая арматура сечением 10-12 мм, которая соединяется между собой при помощи вязальной проволоки

Важно обеспечить расположение металлических прутков на несколько сантиметров вглубь бетона для предотвращения коррозии и разрушения

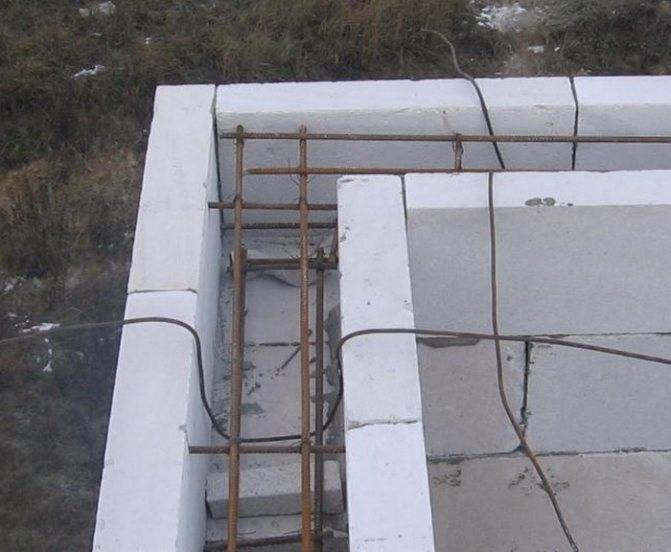

Фото 9. Опалубка из U-блоков с уложенным армирующим каркасом

Бетонирование армопояса требуется выполнить за один прием для получения монолитной конструкции. Для этих целей обычно применяется бетон марки М200 или более. Одновременно с заливкой выполняется уплотнение смеси с помощью глубинного вибрационного оборудования или путем покалывания свежего состава обычным толстым прутком либо палкой.

Фото 10. Бетонирование армопояса

Более детально процесс устройства армопояса с применением U-блоков в качестве несъемной опалубки рассмотрен в представленном ниже видео:

Монтаж плит перекрытия производится с помощью автокрана, как правило, с опорой на 2 короткие стороны. Схема раскладки изделий и глубина опирания обычно отражаются в проектно-технической документации на строительство дома. Оптимальными показателями глубины опирания являются 100-150 мм.

Фото 11. Процесс монтажа газобетонных плит

Технологические аспекты укладки ЖБ плит:

  1. Выкладывание слоя цементно-песчаного раствора толщиной 20-30 мм на несущих стенах в местах расположения железобетонных изделий.
  2. Строповка, подъем и перемещение плит к месту установки.
  3. Опускание ЖБИ на стеновые конструкции с одновременным корректированием положения.
  4. Корректировка положения изделий с помощью ломов уже после укладки.
  5. Анкеровка плит между собой и с несущими стенами.
  6. Заделывание швов между смежными изделиями цементно-песчаным раствором или бетоном с предварительным армированием. Техника заделки зависит от размеров стыков.

Фото 12. Монтаж железобетонных плит на стены из газобетона

Процесс укладки многопустотных плит перекрытия на стены из газобетонных блоков детально показан в следующем видео:

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино… От 6208 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной… От 9328 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной… От 4335 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино… От 11442 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино… От 8133 руб/штПодробнее

Как укоротить пустотную плиту?

Круглопустотные плиты выпускаются по заказ любых размеров, но бывают случаи, когда возникает необходимость уменьшить их длину или ширину, вырезать нужную форму, например для эркера или же сделать в плитах отверстие для выхода на чердак. В таких случаях плиту нужно рубить, применяя для этого болгарку, лом и кулачок. Несмотря на достаточно высокие прочностные характеристики плиты, рубится она достаточно легко – хватит 40 минут, чтобы отрезать лишние сантиметры плиты шириной 1,2 м.

Как это сделать? Рассмотрим варианты резки плиты поперек и вдоль. Чтобы разрубить плиту поперек, ее нужно расположить горизонтально, подложив под нее подкладки и нанеся на нее линии, по которым она будет укорачиваться. Подкладки должны находиться точно под линией разметки, а не по краям. Например, нужно отрезать полметра плиты. Для этого на расстоянии 500 мм от края проводится мелом линия на поверхности плиты, а точно под ней устанавливается подкладка. Если же подкладка будет находиться не под разметкой, а рядом, при резке бетонная поверхность будет, что называется «зализываться».

По отмеченной линии плита режется болгаркой с диском по бетону. После этого нужно кулачком постучать по пустотам около линии разреза. Удары кулачка должны приходиться точно по пустотам, а не по ребрам. Обычно плита пробивается с 3-4 удара кулачка. Эти действия повторяются по всей ширине плиты. Чтобы разрубить ребра, по ним наносятся удары тем же кулачком, только уже сбоку, а не сверху. Ненужный кусок плиты, лишенный опоры снизу, будет провисать под тяжестью своего веса, что ускорит и облегчит процесс резки. Далее с помощью лома пробивается нижняя стенка трубы, под которой находится арматура. Поверхность арматуры тщательно очищается от бетона, после чего она разрезается болгаркой с помощью диска по металлу.

Полученная укороченная плита будет иметь не совсем ровный край среза, который впоследствии нужно заделать забутовочным кирпичом с раствором, что не только скроет неровности, но и укрепит плиту.

Плиту можно разрезать и вдоль. Технология практически такая же, но требует меньше усилий и больше времени, ведь длина больше ширины. В этом случае кулачком нужно разбить только стенку пустоты, идущей вдоль плиты, предварительно сделав продольный надрез болгаркой по намеченной линии. Дальше ломом пробивается нижняя стенка трубы. В процессе резки в бетонном слое будут встречаться гладкие прутья арматурной сетки диаметром 3-8 мм. Их можно разрезать болгаркой.

При резке арматуры нужно учитывать, что она напряжена и может зажать режущий диск болгарки. Чтобы этого не произошло, прутья арматуры слегка не дорезаются до конца, а потом полученный надрез окончательно разъединяется ударом лома или кулачка. Еще один надежный способ резки арматуры – с использованием автогена.

Сравнительная легкость, с которой рубится круглопустотная плита, наталкивает на мысль, что не такая уж она и прочная. Но это не так. На самом деле эта плита может выдержать нагрузку до 800 кг/м2, которая в основном воспринимается арматурой и ребрами.

Список статей

Ленточный

392

Технологические решения для монолитной плиты на ленточном фундаменте

Ленточный

284

Взвешенное решение, или какой фундамент лучше — свайный или ленточный

Ленточный

940

Как правильно сделать ленточный фундамент своими руками?

Ленточный

336

Какой ленточный фундамент выбрать под возведение двухэтажного дома?

Ленточный

381

Нюансы обустройства ленточного фундамента на склоне

Ленточный

506

Какая цена строительства ленточного фундамента и какие факторы влияют на конечную смету?

Ленточный

299

Способы и особенности расчета ленточного фундамента

Ленточный

157

Основные виды ленточного фундамента, их особенности и применение

Ленточный

324

Что собой представляют продухи в ленточном фундаменте, для чего и как их делают?

Технология строительства основания

Фундамент под межкомнатные перегородки можно как сделать сразу, возводя основание, так и в процессе проведения внутренней перестройки жилья. Строительство потребует наличия таких инструментов:

  • лопат, для копки и выемки грунта;
  • уровня;
  • рулетки, колышков и веревки;
  • лома;
  • перфоратора.

Выбранный для строительства материал приобретают после того, как посчитают нужное его количество. Если планируется заливка бетоном, то понадобится:

Можно использовать готовый бетон марки, начиная с М300. Если строительство перегородок выполнять непосредственно при возведении основания, то использование техники ускорит рабочий процесс. Строительство ленточного монолитного фундамента происходит по следующему алгоритму:

  • расчищают и подготавливают земельный участок;
  • делают разметку;
  • роют траншеи, под перегородки включительно;
  • насыпают песчаную подушку;
  • устанавливают опалубку;
  • укладывают на дно гидроизоляцию;
  • монтируют арматурный каркас;
  • заливают раствор.

После застывания бетона щиты снимают. К дальнейшему строительству приступают после набора монолитом требуемой прочности (примерно через месяц). Цоколь должен возвышаться над поверхностью земли минимум на 0,5 м.

Строительство внутри дома

Такой фундамент отличается сложностью подготовительных работ. Если в давно эксплуатируемом доме понадобилось отделить комнату, потребуется срывать полы, перекладывать лаги и весь подпольный пирог, чтобы подготовить пространство. Лучше обойтись перегородкой из более легких материалов, например – гипсокартона.

Для достойной звукоизоляции вовнутрь конструкции прокладывается утеплитель, и каркас крепится со специальной подложкой.

Если построена только «коробка», внутри дома грунт, возможен такой алгоритм работ:

  • Разметка;
  • Копка траншей;
  • Подготовка песчаной подушки;
  • Монтаж гидроизоляции;
  • Установка опалубки;
  • Монтаж и связка арматуры;
  • Заливка и выравнивание.

В случае наличия подвала в доме, задача несколько упрощается.

Стены из ячеистых бетонов

Для строительства домов используют ячеистые бетоны плотностью 400—500 кг/м3. Теплопроводность блоков из ячеистых бетонов в 4 раза ниже, чем у кирпича, поэтому требуемой толщины стены можно достичь, уложив всего один блок.
Стены из ячеистых бетонов теплые, легкие и паропроницаемые. Строить из них можно круглый год. Блоки легко обрабатывать. При резке ножовкой им можно придать желаемую форму. Это позволяет строить здания любой конфигурации, создавать закругленные поверхности и арки, а при установке в проемах окон и дверей легко выбрать четверть.
Укладывают блоки на специальный клей, — сухую смесь с минеральными наполнителями и полимерными водо удерживающими добавками. Они делают шов тонким, а кладку — термически однородной.

Монтаж плит

Установка элементов перекрытия в проектное положение начинается с определения величины опирания конструкции на фундамент. Класть плиты по нормативным документам необходимо с соблюдением следующих требований:

Монтаж перекрытий на фундамент

  • опирание на кирпичный цоколь плит длиной до 4м – 70 мм;
  • опирание на кирпичный цоколь плит длиной от 4 м -90 мм;
  • опирание на бетон – 60 мм.

Представленные выше значения – это минимальные требования. Лучше всего предусмотреть запас. При возведении зданий специалисты чаще всего предусматривают опирание плит на 120 мм. Эта величина позволяет не беспокоится о том, что рабочие могут уложить изделие с небольшим смещением.

Укладывать на фундамент перекрытия следует с опорами по двум сторонам, без промежуточных. Появление точек опирания в середине приводит к образованию трещин и в итоге к разлому плиты в месте опоры.

К торцу изделия прикладывают теплоизоляционный материал, который необходим для предотвращения мостиков холода. Мостики холода опасны тем, что приводят к появлению следующих неприятных последствий:

  • выпадение конденсата в месте опирания;
  • появление плесени и грибка;
  • снижение эффективности теплозащиты здания, появления участка, через который происходит утечка тепла;
  • нарушение температурно-влажностного режима.

В качестве теплоизоляционного материала применяют:

  • куски из минераловатных плит, обернутые в полиэтилен;
  • пенопласт, обернутый в полиэтилен;
  • экструдированный пенополистирол (пеноплекс).

Оборачивать пенопласт и минвату в полиэтилен нужно для предотвращения проникновения к утеплителю влаги. Вода по разному влияет на эти материалы, но итог один – снижение теплотехнических характеристик. В случае с минеральной ватой, которая обладает высокой гигроскопичностью, характеристики снижаются из-за наличия влаги.

Разрушение стен подвала при монтаже изделий

Пенопласт не способен так хорош впитывать в себя жидкость, но даже небольшое ее количество между гранулами материала при низких температурах приводит к рассыпанию плиты на мелкие шарики.

Важно! Грузоподъемную технику на участке нужно размещать так, чтобы она не повреждала конструкции здания. После подготовительных работ и определения величины опирания начинается укладка плит на фундамент

Монтаж перекрытия выполняется в следующем порядке:

После подготовительных работ и определения величины опирания начинается укладка плит на фундамент. Монтаж перекрытия выполняется в следующем порядке:

Схема анкеровки плит между собой и со стенами

  1. Пустоты плиты в местах опирания заделывают с помощью легкого бетона или минераловатного утеплителя. Выполняется это для повышения прочности конструкции в местах защемления стеной.
  2. На фундамент наносится слой раствора марки от М100 и более толщиной 20 мм.
  3. Плиту нельзя переворачивать. Изделие отличается в верхней и нижней части. Растягиваемая нижняя поверхность имеет более сильное армирование, чем сжимаемая верхняя. При неправильной установке элемент может сломаться пополам. Визуально отличить верхнюю и нижнюю поверхность можно по гладкости основания. Перекрытия в верхней части имеют неровный и шершавый вид. нижняя поверхность в будущем будет служить потолком, поэтому она изготавливается гладкой. Такое различие вызвано тем, что процесс изготовления происходит в формах. Застывание поверхности на дне формы дает гладкую строну. Верхняя часть, контактирующая с воздухом, получается шероховатой.
  4. Для проведения работ понадобится три-четыре человека. Один из рабочих производит закрепление плиты к крюку крана. Для монтажа перекрытия применяется специальный четырехветвевой строп, который закрепляют к предусмотренным в плите монтажным петлям. Двое рабочих укладывают плиту в проектное положение и открепляют от стропа. Еще один человек может понадобиться для подачи команд крановщику, если зрительный контакт его с рабочими невозможен.
  5. Монтировать плиты нужно плотно друг к другу. Если размеры помещения не позволяют полностью перекрыть его по ширине стандартными изделиями, предусматривают монолитную заделку небольшого участка, который не позволяет вписать железобетонный элемент по ширине.
  6. Заканчивается монтаж на фундамент анкеровкой плит между собой и со стенами. Это позволит создать жесткий диск перекрытий и обеспечит повышение устойчивости здания. Анкеры по длине стены располагаются через каждые 2-3 метра.

Установка железобетонных элементов на фундамент с соблюдением технологии позволит обеспечить долгий срок службы здания и безопасность жильцов.
