Как сделать фундамент стаканного типа

Поэтапная инструкция монтажа фундамента стаканного типа

Приступать к строительству фундамента стаканного типа можно только после создания проекта, точно рассчитанного специалистами. В этом проекте должен учитываться вид нагрузки: при центральной используются опорные плиты квадратного сечения, при боковой – прямоугольного. Вид башмака и его сечение зависят от грунта и несущей способности фундамента.

Но независимо от размеров и вида, фундамент должен изготавливаться из бетона марки М200 с впитыванием влаги до 5% максимум от собственного объема (обозначается маркировкой В2). Для армирования используется арматура класса А2 или А3 для сварных конструкций.

Установка фундамента из готовых блоков

Первое, из чего начинается любое строительство – обеспечение подъездной дороги к объекту. Не стоит экономить на щебенке – вес каждого блока варьируется от 1,3 до 5,8 тонн, так что тяжело груженые фуры по грунтовке после дождей могут не проехать. Когда на стройку доставлен кран, экскаватор и все материалы, можно приступать к устройству фундамента:

1. Выкапываются котлованы под стаканные блоки согласно разработанному проекту. Сначала экскаватором, а потом выравниваются по нивелиру вручную лопатами.

На дно обязательно насыпается минимум 30 см песчано-гравийной подушки, которая должна быть больше будущей плиты основания на 30 см. Сначала – гравий, который трамбуется и выравнивается по уровню. Потом такой же толщины слой увлажненного песка. Если песок поливается со шланга, нужно быть предельно аккуратным, чтобы не намочить земляное дно.
Если дно котлована и песчаная подушка не выровнены, не добиться равномерного распределения веса.
Согласно проекту, размечается центральная точка для каждого котлована, по которой будет выверяться положение плиты основания и башмака. С помощью крана блоки переносятся к котловану, а два строителя на весу выравнивают их согласно разметке и после этого кран опускает блок.

Выбранным из котлованов грунтом производится обратная засыпка установленных стаканов.

После того, как все стаканы засыпаны, с помощью крана устанавливаются железобетонные колонны.

Фундаментная балка укладывается на стаканы между колоннами – для нее не нужно дополнительно заливать ленточный фундамент. А уже на эту балку будет ставиться бетонная стеновая панель.

Скорость установки готовых стаканов действительно впечатляет – за неделю можно поставить до 130 стаканов и сразу же приступать к возведению стен, не дожидаясь застывания фундамента, как это происходит при заливке.

Устройство монолитного фундамента

Несмотря на то, что стоимость готовых стаканных блоков не так и высока, практически всю денежную выгоду нивелирует сложная и дорогостоящая доставка многотонных башмаков. В некоторых случаях гораздо проще залить фундамент на месте, заказав несколько бетономешалок с готовой смесью. Самостоятельно замешивать бетон не стоит – добиться нужной марки не получится. Процесс устройства не очень отличается от установки готовых блоков:

1. Выкапываются котлованы, выравнивается дно, укладывается и трамбуется песчано-гравийная подушка.
2. Делается подбетонка – тонкий и ровный слой цементного раствора, который предотвратит потерю бетонного молочка.

На подбетонку устанавливается армирующий каркас для будущего стакана. Сваривать можно арматуру только с соответствующей маркировкой, если арматурные пруты не предназначены для сваривания, их связывают поволокой.

Вокруг армирования устанавливается опалубка, повторяющая форму стаканного блока. Если же планируется установка железных колонн, вместо пустой ниши внутри башмака делается монолитный стакан с вмурованными анкерами из высокопрочного металла.

Когда опалубка готова, можно приступать к заливке бетона. Не стоит забывать вибрировать бетон погружным вибратором до полного исчезновения пузырьков воздуха, поднимающихся из глубины. Если этого не делать, под весом стен и перекрытий основание может начать трескаться.

Снимается опалубка после того, как бетон затвердеет – ориентировочно на третий день после заливки. Остаточную прочность бетон набирает только через месяц, все это время фундамент нужно поливать и укрывать.

Только после того, как фундамент остаточно затвердеет, можно приступать к обратной засыпке и установке колонн.

Для понимания процесса, на видео показано, как заливается подобный тип фундамента:

Источник

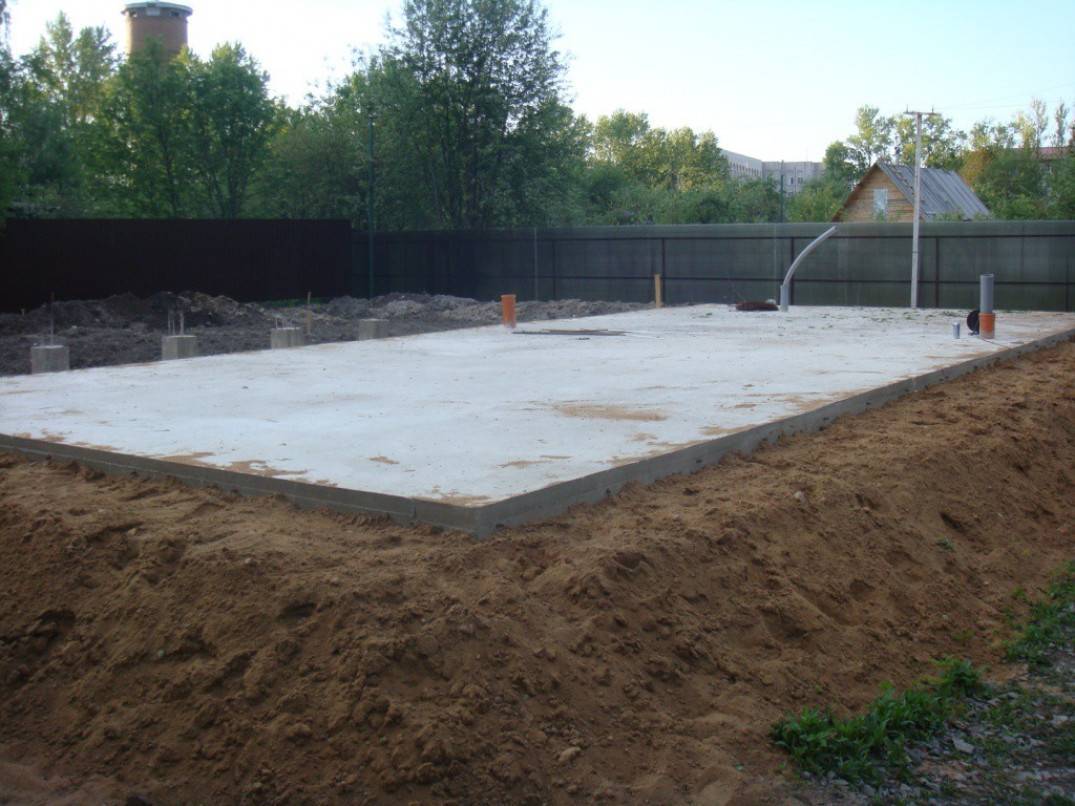

Обзор плитного фундамента

Еще одним вариантом фундамента для домашнего строительства, который достаточно часто применяют, является плитное основание. Он обладает видом сплошной или решетчатой плиты, которая выполняется из железобетонного монолита или сборных железобетонных балок с заделанными стыками. Плитные фундаменты, обычно, возводят по всей площади сооружения. Его применение оправдано на почвах, подверженных сильному и неравномерному сжиманию, а также на просадочных и пучинистых грунтах. Его иногда еще называют «плавающим». Также он будет полезен там, где уровень грунтовых вод находится меньше 1 метра от поверхности земли, а также во время возведения многоэтажных сооружений. Отлично держит как вертикальные, так и горизонтальные движения.

Достоинства:

• Легкость в возведении;
• Можно построить на подвижных, просадочных и пучинистых грунтах.

Недостатки:

Преимущества использования стаканного основания

1. Конструкции производят из тяжелого армированного бетона, но общая масса готового сооружения давит на почву с минимальной нагрузкой благодаря своему точечному расположению на грунте.
2. Установка проводится относительно быстро, поскольку все элементы являются сборными и имеют монтажные петли. Требуется использование специальной строительной техники для подъема тяжелых частей, но время монтажа все равно остается минимальным.
3. Сборные фундаменты претендуют на высокий срок эксплуатации, который может достигать ста лет при соблюдении технологии строительства.
4. Поглощение воды очень низкое, потому что площадь соприкосновения с почвой небольшая. Вся конструкция расположена на монолитной плите, что не позволяет влаге негативно воздействовать на основание.
5. Надежность стаканного фундамента обусловлена грамотным и равномерным распределением поперечных и продольных нагрузок.
6. Поскольку конструкция является сборной, ее легко перемещать в случае необходимости.
7. Приемлемая стоимость. Если требуется построить здание очень большой площади, то затраты на возведение основания ленточного типа будут грандиозными. Лента сплошная и проходит по всему периметру сооружения. А применение столбчатого основания может в разы сократить расходы.

Технология строительства

Возводятся фундаменты с элементами стаканного типа в полном соответствии с правилами ГОСТов под контролем опытных строителей. Собирается основание просто, для чего существует целая технология:

перед строительством основания выполняются расчеты на отдельные монолитные или сборные конструкции

Обратив пристальное внимание на разрез, можно увидеть усложненное армирование каркаса, являющегося основой для плитной части и стакана. Элементы каркасной основы рассчитываются по отдельности, как и значение ширины самого стакана

Параметры плиты остаются стандартными;
готовится поверхность. Площадка, отведенная под застройку, очищается от мусора, поверхность земли выравнивается, выполняется разметка. Выравнивать поверхность необходимо идеально, потому что фундаментные плиты нельзя смещать (разрешенное отклонение – 1 – 1.5 градуса). В случае, когда поверхность недостаточно ровная, разрешается выполнить подсыпку песка, слой которого должен быть не менее тридцати сантиметров по отношению к подошве фундамента;
размечаются оси предполагаемого основания. С этой целью на обноске выполняется монтаж проволоки либо стального троса, делается протяжка по осям. Места соединений четко определены проектным решением, как и длины промежуточных балок. С помощью которых выполняются соединения;
наносятся границы будущей фундаментной основы, выкапывается нужной глубины траншея. Дно ямы выравнивается, устраивается песчаная подушка, насыпной слой уплотняется;
по выполнению подготовительных работ переходят к монтажу. Работы выполняются в соответствии с технологиями, постоянно контролируется вертикальная и горизонтальная точность. После монтажа вся конструкция армируется, при этом открытая стаканная плоскость укрепляется металлическими прутьями;
установка блочных элементов заканчивается тем что бетонный раствор набирает требуемую прочность. Затем разрешается выполнять установку колонн в стаканы фундаментов.

Нюансы при монтаже стаканного фундамента

Для увеличения прочности и общего усиления конструкции стаканы, колонны и плиты армируются, и арматура при монтаже дополнительно связывается между собой при помощи сварки. Кроме предварительного армирование, прутья арматуры закладываются в конструкцию и при монтаже колонн – при бетонировании колонн в дне стакана.

Клинья под колонны

Монтаж столбчатого стаканного основания имеет совершенно другую технологию, непохожую на процесс строительства ленточного типа фундамента, и сборная конструкция из готовых узлов – главное отличие. Единственная конструкция, которая собирается и заливается бетоном непосредственно на месте – опалубка для гнездообразующего стакана. Колонна опускается в опалубку и заливается бетоном, образуя прочное монолитное армированное соединение.

В промышленных сооружениях применяется не только сборная конструкция, но и монолитный стаканный фундамент столбчатого типа. Такая конструкция намного мощнее сборной, она тоже состоит из бетонных плит-ступеней и может выдержать повышенную нагрузку от большого веса объекта.

Размеры ступеней рассчитываются, исходя из габаритов будущего строения. Расположение колонн привязывается к координатным осям согласно проекту. Монолитные фундаменты стаканного исполнения могут более равномерно распределять высокие нагрузки и давление на фундамент.

3-D схема стаканного основания

Один из основных элементов сборного стаканного фундамента – фундаментная балка. Этот элемент располагается на бетонных столбах, которые, в свою очередь, упираются в подколонники (стаканы).

На этих балках будут возводиться несущие стены сооружения. Еще один вариант монтажа фундаментных балок – на колонных консолях. Прочное соединение стаканного основания с фундаментной балкой получается при сплошном бетонировании и качественном армировании конструкции.

Для придания необходимой прочности всей сборной конструкции применяется заливка бетоном всех узлов и элементов. Все составные части сборного стаканного фундамента выполнены из тяжелых бетонов марки не ниже М200В2, и армированы сеткой или стержнями. Сборка этого типа фундамента возможна только после полного набора прочности всеми элементами конструкции.

https://youtube.com/watch?v=7xXM6hLLvqQrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

• moifundament.ru
• nafundamente.ru
• rfund.ru

Изготовление фундаментов стаканного типа и основные требования к ним

При установке таких оснований нужно помнить, что прочность изделия может быть достигнута только за счет использования качественных строительных материалов и хорошего армирования. Поэтому железобетонный фундамент и отличается длительным сроком эксплуатации.

Установка колонны в стакан фундамента.

Этот тип основания редко используется в общем частном строительстве, потому что отличается высокой стоимостью и необходимостью использовать механизированную технику. Основание запрещено ставить на пучинистых и просадочных почвах. Технология предусматривает установку железобетонных опор и стоек в готовый стакан, в котором затем происходит фиксация.

Требования к фундаменту:

1. Бетон должен соответствовать М200 и обладать степенью водонепроницаемости В2;
2. Транспортировку стоек следует осуществлять на место строительства только после того, как основание наберет необходимый запас прочности;
3. Следует обязательно выполнить армирование основания. Толщина слоя бетона вокруг армирования должна составлять не менее 30 мм;
4. Обнаженная арматура – заводской брак, в строительстве использовать такие изделия категорически запрещено;
5. Если в бетоне есть трещины с толщиной более 0,1 мм, то это также брак;
6. Все производственные петли в блоках нужно аккуратно демонтировать, забивать их в бетон категорически запрещено.

Когда нужно обязательно использовать стаканный фундамент

• При строительстве промышленных и частных зданий общего назначения, в несущей конструкции которых используются бетонные опоры и стойки;
• При возведении электростанций, а также в атомной промышленности, при монтаже армированных стоек для машинных и конденсационных отделений;
• При проведении реставрационно-востановительных работ на стойках и колоннах в административных зданиях;
• Если проектом предусмотрено использование стоек как единственно возможной несущей конструкции здания.

Преимущества стаканных фундаментов

• Высокая прочность и качество заводских блоков, т.к. при их производстве осуществляется контроль качества и проверка на прочность и разрыв всех несущих элементов;
• Это оптимальное основание для строительства промышленных зданий, где присутствуют локальные нагрузки на единицу площади фундамента;
• Простая технология монтажа;
• Экономия сил и времени на возведении фундамента.

Также нужно учитывать необходимость транспортировки отдельных стоек и колонн непосредственно от производителя, а, учитывая их размеры, иногда приходится продумывать специальные маршруты следования.

Монтаж стаканного фундамента

Монтаж сборных фундаментов колонн массой от 5 до 30 т обычно производится стреловыми кранами.

Учитывая ключевые особенности рассматриваемых фундаментов, монтаж проводится только под непосредственным наблюдением специалистов. Только они способны контролировать весь процесс установки опор и правильность их армирования. В процессе монтажа, железобетонные изделия проходят несколько этапов:

1. Подготовка поверхности. Ее тщательно выравнивают, т.к. смещение железобетонных балок в фундаментах стаканного типа крайне нежелательно;
2. Подготовка углублений. Выкапываются на конкретную глубину, затем выполняется их укрепление гравием, тщательно трамбуются;
3. Устройство железобетонного фундамента. На этом этапе также используется трамбовка грунта, а также происходит установка блоков.

Ключевая задача, которая стоит перед фундаментами стаканного типа – это обеспечение равномерного распределения нагрузок по всей поверхности почвы. Соответственно, использовать стаканные основания можно только на такой почве, которая способна выдержать большие нагрузки и не проседать со временем.

Наши услуги

принимает заявки на следующие типы работ: забивка свай, лидерное бурение под сваи, забивка шпунта. Смотрите подробнее про наши услуги в меню сайта. Чтобы оставить заявку на выполнение работ, заполните форму:

«]» data-sheets-userformat=»,,NULL,NULL,NULL,NULL,NULL,NULL,NULL,0,NULL,,NULL,11]» style=»font-size: 110%; font-family: arial, sans, sans-serif;»>

Фундамент под баню: их виды и сравнение

осуществляет погружение свай при строительстве фундаментов под различные строения: жилые, производственные, хозяйственные, поэтому, по…

Подробнее

Фундамент под дачный дом

Строительство фундамента даже для небольшого дачного дома имеет большое количество особенностей. Учитывают типы грунта, уровень пролегания грунтовых вод, климатические условия в регионе…

Подробнее

Фундамент для пристройки к дому

Строительная специализируется на строительстве фундаментов разной сложности и вида в Москве и области. Если вы решили расширить жилое…

Подробнее

Фундамент ТИСЭ

В данной статье мы поговорим о свайно-ленточный фундаментах ТИСЭ. Вы узнаете, в каких случаях рационально использовать такие основания, какими преимуществами и недостатками они обладают.

Железобетонный фундамент

На этой странице мы рассмотрим основные виды железобетонных фундаментов, технологию их возведения и определим, рационально ли самостоятельно заниматься их строительством.

Использование анкеров при укладке опор

Фундамент под металлическую колонну укладывается с применением анкерных болтов. Эти анкера укладывают прямо в саму опору. Укладка должна происходить под строгим контролем и с точной разбивкой. Допустимое отклонение около 2 мм.

Все анкера устанавливаются на осях и крепятся на самом верху опалубки. Важным этапом является контроль над установкой таких болтов. Должна контролироваться высота положения. Для этого используют шаблон или кондуктор. Он помогает правильно установить все болты. Шаблон – специальная рама, которая сделана из металла или дерева. В ней находятся специальные гнезда для прикрепления болтов. Также на ней находятся специальные риски, с помощью которых она крепится на опалубке к осям по всей опоре.

Не так давно анкерные болты начали помещать в колодцы, которые оставляют в конструкции и заделываются уже после всей установки. Анкера больших размеров и со значительным весом укладывают в опорах под очень высокие постройки (их используют под колонны промышленных зданий). Чтобы их удержать, делают некие приспособления. При установке таких устройств используют каркасы, которые используют для поддержки шаблонов с анкерными устройствами в необходимом положении при заливании бетонной смеси, и шаблоны, которые используют для прикрепления анкеров.

Устройство анкера очень сложное в установке. Крепления производятся с высокой точностью и делаются очень надежно. При укладке именно замеры и разметка считается самой сложной задачей. Для надежности и большей точности изготавливают специальные шаблоны, которые называют кондукторами. Это по своей сути такие приспособления в виде рам, которые делают из металлических отрезков. На этой раме точно проведены оси, сделаны отверстия для разметки будущих креплений. Если в работе будут использовать легкие болты, то такой кондуктор можно изготовить из дерева.

Расчет металлической колонны должен быть точным. Такие сооружения являются очень крепкими, и в случае, если есть ошибки или отклонения от необходимых размеров, исправить их очень сложно.

Фундамент стаканного типа – его особенности, преимущества и сфера применения

Стаканный фундамент предназначен для равномерного распределения большого веса постройки в точке опоры. Используют его при строительстве зданий и сооружений с опорой на колонны. Таким образом, такой фундамент подходит для:

• коровников, птичников, конюшен и других животноводческих объектов;
• ангаров, складов и торговых помещений;
• развлекательных и спортивных учреждений;
• сотовых вышек и линий электропередач;
• подземных паркингов и гаражей.

При этом колонны могут быть как железобетонные, так и металлические.

В первом случае колонна вставляется в специальную нишу и заливается бетонным раствором, во втором – фиксируется за предварительно вмурованные в фундаментный блок анкеры.

Плюсы и минусы стаканного фундамента

Этот тип фундамента характеризуется несомненными преимуществами:

• высокая прочность фундамента, позволяющая выдерживать повышенные нагрузки;
• широкий спектр применения – от многоярусных подземных гаражей до машинных залов в атомной энергетике;
• возможность строить длинные каркасные здания на сыпучей почве склонной к расслоениям в горизонтальной плоскости;
• обеспечение надежности строений в сейсмически активных зонах;
• сокращение земляных работ – в зависимости от проекта, котлованы выкапываются только по контуру опор или, в некоторых случаях, дополнительно по периметру здания.

Важно помнить, что преимущества использования основания стаканного типа проявляются только при соблюдении всех строительных стандартов и нормативов:

Недостатки у подобного типа фундамента тоже есть:

• не подходит для пучинистых и болотистых почв – только для плотных грунтов с глубоким заложением грунтовых вод;
• использование тяжелой техники – без стрелового крана и экскаватора не обойтись;
• высокая цена – в основном, за счет аренды техники;
• скорость возведения – для заливки и застывания монолитных стаканов на месте понадобится около двух месяцев, изготовление же заводских блоков занимает месяц, а их установка еще неделю.

Конечно, выглядят лучше, а если заказывать их заранее, то собрать весь фундамент можно за две недели.

Но с доставкой тяжелых железобетонных блоков могут быть проблемы, так что нужно предварительно озаботиться засыпкой подъездных путей щебенкой. Иначе после дождей фуры могут не доехать.

Можно ли использовать в частном строительстве?

Как уже упоминалось, для строительства загородного дома такой фундамент не подходит – из-за дороговизны. Но если заливать «стаканы» небольшого размера сразу же на месте, можно добиться существенной экономии благодаря сокращению затрат на материалы. К тому же не понадобится кран, так как колонны тоже можно делать монолитными, а котлованы небольшой глубины легко выкапываются вручную.

Несомненное преимущество фундамента стаканного типа в частном строительстве – возможность строить на участках с большим перепадом высоты без выравнивания площадки. И, в отличие от фундамента из свай, такое основание подходит для грунтов без боковой поддержки – песчаных и супесчаных.

Если же по периметру между колоннами залить ленту, можно обустроить полноценный цокольный этаж.

Там можно оборудовать гараж, мастерскую или технические помещения типа прачечной. Единственное – на скошенном участке придется серьезно потрудиться над гидроизоляцией цокольного этажа, иначе во время дождей вся вода со склона будет собираться именно там.

Фундамент стаканного типа технология монтажа

Блоки стаканного фундамента отличаются большим весом — от 1.3 до 5.8 тонн, что требует применения крановой техники для их монтажа. Помимо стрелового крана и его машиниста в укладке стаканного фундамента должны быть задействованы два монтажника.

Согласно действующим нормативам, продолжительность установки одного стаканного блока весом в полторы тонны должна составлять 27 минут.

Этап №1 — подготовительные и земляные работы

Участок, на котором будет устанавливаться стаканный фундамент очищается от строительного мусора и поверхностной растительности. Если в проекте предусмотрен монтаж блоков на дне котлована, выполняется разработка грунта с помощью экскаватора.

При мелкозаглубленной установке блоков котлован вырабатывается на глубину, равную высоте опорной плиты стаканного блока. Котлован может быть обустроен для каждого блока отдельно, либо в виде сплошной линии, повторяющей контуры стен здания.

Рис 1.6: Стаканный блок помещенный в отдельный котлован

При необходимости создания уплотняющей подсыпки длина и ширина котлована должна быть на 30 сантиметров больше аналогичных размеров опорной плиты. После выемки грунта производится зачистка котлована, выравнивание и уплотнение его дна.

Этап №2 — обустройство уплотнения

Уплотняющая подсыпка под стаканный фундамент обустраивается из песка и мелкофракционного щебня. Необходимость в ней возникает в условиях низкоплотных грунтов, которые склонны к усадкам под весом здания и фундаментной конструкции.

Важно! Уплотняющий слой должен на 30 сантиметров выступать за пределы опорной плиты, в противном случае не будет обеспечено равномерное опирание блока на подготовку, что чревато перекосом железобетонной конструкции. Рис 1.7: Схема монтажа стаканного фундамента стреловым краном. Рис 1.7: Схема монтажа стаканного фундамента стреловым краном

Рис 1.7: Схема монтажа стаканного фундамента стреловым краном

Толщина уплотнения варьируется в зависимости от веса стаканного блока, однако при любых условиях толщина слоя песка и щебня должна быть идентичной.

Первым слоем выступает щебень — он равномерно распределяется и выравнивается на дне котлована. Щебень уплотняется с помощью ручной трамбовки либо навесного оборудования стрелового крана. Поверх щебня насыпается слой песка, который поливается водой со шланга и уплотняется аналогичным образом.

Этап №3 — разметка базисных осей

На дне котлована выполняется разметка места монтажа стаканного блока. Оси разбивки закрепляются на обносочных досках с помощью бечевки либо проволоки диаметром 2 миллиметра. В местах пересечения осей устанавливается отвес (массой не мене 0.5 кг) и центральная точка расположения опорной плиты переносится на землю.

Рис. 1.8: Схема разбивки осей стаканного фундамента

С помощью размерного шаблона устанавливаемой плиты на грунт переносятся боковые контуры положения блока, которые размечаются с помощью арматурных колышек и натянутой между ними бечевки.

Совет эксперта! После разметки фундамента горизонтальность подсыпанного слоя проверяется с помощью нивелира и выравнивается до идеально ровного уровня.

Этап №4 — установка блока

Перед началом установки блоков один из строителей проверяет состояние монтажных петель на железобетонных конструкциях, в случае искривления они выправляются молотком.

Далее на грани стакана с помощью краски наносятся ориентиры, указывающие на проектные стороны расположения осей блока. Один монтажник производит строповку блока, цепляя в монтажные петли зацепы тросов стрелового крана. Строповка может выполняться двумя либо четырьмя крюками, в зависимости от габаритов железобетонной конструкции.

Рис 1.8: Последовательность монтажа стаканного фундамента

Проверив надежность зацепов монтажник отходит от стакана на безопасное расстояние и дает команду оператору крана на поднятие блока. Нижняя стенка поднятого изделия очищается от налипшей земли, после чего кран перемещает стакан на место укладки.

На высоте 15-20 сантиметров над грунтом два монтажника начинают в ручную корректировать установку блока, разворачивая и смещая его в требуемом направлении.

По команде монтажников оператор крана полностью опускает блок на грунт, после чего с помощью ломов строители выравнивают его положение относительно осям разметки. Когда блок занимает требуемое пространственное положение производится демонтаж строповки и начинается установка следующей конструкции.

Типы, основные параметры и размеры

1.1. Фундаменты подразделяют на типы:

1Ф — фундаменты под колонны с поперечным сечением размерами 300х300 мм;

2Ф — то же, под колонны с поперечным сечением размерами 400х400 мм.

1.2. Форма и размеры фундаментов, а также их показатели материалоемкости должны соответствовать указанным на чертеже и в таблице.

Фундаменты типоразмеров 1Ф12.8; 2Ф12.9	Фундаменты типоразмеров 1Ф15.8; 1Ф15.9; 1Ф18.8; 1Ф18.9; 1Ф21.8; 1Ф21.9; 2Ф15.9; 2Ф18.9; 2Ф18.11; 2Ф21.9; 2Ф21.11

1 — монтажная петля

Марка фундамента	Размеры фундамента, мм	Марка бетона по прочности на сжатие	Расход материалов	Масса фундамента (справочная), т
							Бетон, м	Сталь, кг
1Ф12.8-1	1200	750	450	225	—	240	—	М200	0,75	22,3	1,9
1Ф12.8-2	М300	22,0
1Ф12.8-3	М200	43,5
1Ф15.8-1	1500	260	390	80	1,0	27,7	2,5
1Ф15.8-2	27,7
1Ф15.8-3	М300	27,4
1Ф15.9-1	900	М200	1,3	41,1	3,2
1Ф18.8-1	1800	750	410	540	1,4	36,4	3,5
1Ф18.8-2	41,8
1Ф18.9-1	900	1,7	44,0	4,3
1Ф18.9-2	М300	52,7
1Ф18.9-3	63,9
1Ф21.8-1	2100	750	560	690	М200	1,8	49,6	4,5
1Ф21.8-2	62,0
1Ф21.9-1	900	100	М300	2,2	63,9	5,5
2Ф12.9-1	1200	550	175	—	220	—	М200	0,83	22,8	2,1
2Ф12.9-2	М300	62,8
2Ф15.9-1	1500	260	370	80	М200	1,2	28,2	3,0
2Ф15.9-2	М300	27,9
2Ф18.9-1	1800	410	520	М200	1,6	36,9	4,0
2Ф18.9-2	36,9
2Ф18.9-3	М300	51,2
2Ф18.11-1	1050	100	М200	1,8	53,9	4,5
2Ф21.9-1	2100	900	560	670	2,1	47,2	5,3
2Ф21.9-2	64,9
2Ф21.9-3	М300	63,9
2Ф21.11-1	1050	2,3	64,4	5,8

1.1, 1.2. (Измененная редакция, Изм. N 1).

1.3. Несущую способность фундаментов в зависимости от действующих усилий принимают по рабочим чертежам.

1.4. Фундаменты изготовляют с монтажными петлями.

Изготовление фундаментов без монтажных петель и применение для их подъема и монтажа захватных устройств допускается по согласованию между изготовителем, потребителем и проектной организацией — автором проекта.

1.5. Фундаменты следует обозначать марками в соответствии с требованиями ГОСТ 23009-78.

Марка фундаментов состоит из одной или двух буквенно-цифровых групп, разделенных тире. Первая группа содержит обозначение типа фундамента, длину (ширину) подошвы и высоту фундамента в дециметрах (значение высоты округляют до целого числа).

Вторая группа содержит обозначение несущей способности фундамента, а для фундаментов, предназначенных для эксплуатации в агрессивной среде, дополнительно содержит показатель проницаемости бетона, обозначаемый буквой:

Н — нормальной проницаемости;

П — пониженной проницаемости.

Пример условного обозначения (марки) фундамента типа 1Ф с подошвой размерами 1800х1800 мм, высотой 750 мм, первой несущей способности, предназначенного для эксплуатации в неагрессивной среде:

1Ф18.8-1

То же, типа 2Ф с подошвой размерами 1500х1500 мм, высотой 900 мм, второй несущей способности, из бетона пониженной проницаемости:

2Ф15.9-2П.

(Измененная редакция, Изм. N 1).

Это интересно: Быстровозводимый гараж из блоков: основательный взгляд на вопрос

Плюсы и минусы

Стаканная система имеет немало преимуществ:

1. Быстрота монтажа. Основой такого фундамента являются готовые бетонные плиты. С привлечением специальной тяжелой техники процесс возведения заметно ускоряется.
2. Минимальная нагрузка на грунт. Даже с учетом монтажа тяжелого бетона с армированным каркасом создается незначительное давление на почву. Это достигается за счет точечного расположения стаканов.
3. Незначительное поглощение влаги. Основание практически не контактирует с землей, поскольку стаканы располагаются на цельных плитах. Они играют роль барьера. Поэтому грунтовые воды не оказывают негативного влияния на систему.
4. Долговечность. При соблюдении технологии строительства срок службы такого основания может быть выше 100 лет.
5. Мобильность. С помощью крана можно переместить плиты на другое место.
6. Высокий уровень прочности. Благодаря равномерным нагрузкам, стаканный фундамент отлично выдерживает различные негативные влияния.

Имеются и недостатки:

1. Требуется аренда спецтехники. Плиты необходимо транспортировать, производить их монтаж. Один или несколько человек не смогут самостоятельно сдвинуть изделия, поскольку они обладают большими размерами и серьезной массой.
2. Высокая стоимость. Цена зависит от стоимости изготовления плит.
