Постройка гаража от фундамента до крыши из пеноблока

Пошаговая инструкция по возведению гаража из пеноблоков своими руками: фундамент-отделка

Возведение постройки начинается с фундамента. Обязательно следят за укладкой слоя гидроизоляции, который снижает вероятность сырости. Материал — монолитные железобетонные плиты ленточного или плитного типа.

Ленточный фундамент используется чаще, стоит дешевле и лучше поднимает постройку над грунтом. Плиточный же используется на глинистых типах грунта. Первый вариант укладывают на песчано-гравийном или непучинистом песчаном грунтах либо же в таких постройках, где нужен подвальный уровень.

Пример того как нужно собирать каркас для заливки фундамента

Для фундамента вырывается траншея шириной в 50 см и глубиной 70 см. После этого уплотните грунт в самой траншее и засыпьте песок на 30 см, залейте водой и утрамбуйте. Для упрочнения основы под гараж фундамент армируется. Для этого нужно сварить каркас и вставить его в траншею.

Затем траншея застилается рубероидом для гидроизоляции. Подготовьте бетон и залейте поверх арматурной сетки. К следующим этапам можно перейти только после его полного застывания.

Для установки ворот в стене из пеноблоков закладывается железобетонная перемычка. Как вариант, устанавливается двусторонняя рамка из стального уголка. Возводя здание, мастер обкладывает блоки вокруг рамки. Для придания им нужного вида используется ножовка, блоки обрезаются по высоте. Для гаража выбираются ворота такой конструкции, которая будет устраивать и с эстетической точки зрения, и с финансовой.

Перемычку делают из металлического уголка

На первом этапе приварите прутья из арматуры (40 см в длину и диаметром в 12 мм) по четыре (или больше) штуки в высоту к раме ворот. Желательно, чтобы сетка из арматуры проходила по местам стыков блоков. Это упрочнит конструкцию.

Следующий этап — грунтовка и покраска ворот. Это также можно сделать заранее, чтобы ускорить процесс возведения гаража. Последний этап — установка ворот в проём строго вертикально. Положение проверяют по строительному уровню и фиксируют с двух сторон при помощи деревянных раскосов.

Стены возводятся на основе двух видов составов. Это либо обыкновенный цементный раствор, либо строительный клей. Использование первого материала дешевле, но ширина шва достигает до 1 см. Второго материала расходуется меньше и ширина стыка всего 2–5 мм. Клей используется только при условии точных геометрических размеров блока.

Первое, что следует сделать — это выставить углы. Между ними натягивается верёвка, по которой выполняется кладка.

Армирующую сетку следует укладывать через каждые два слоя, это избавит от появления трещин

Начинаем класть стены. После первых двух рядов вмуруйте армированную сетку. Затем положите ещё 2 ряда и повторяйте действия до крыши.

Для того, чтобы укрепить стены гаража, их следует армировать. Это нужно делать через каждые два слоя кладки

Прутья, приваренные к раме ворот на этапе их установки, обкладываются пеноблоками. На следующем этапе монтируется перемычка над воротами. При её изготовлении используются углы 5 см, из которых варится каркас по размерам ворот. Устанавливается с внутренней стороны стен и закрепляется цементом. Поверх укладывается балка и продолжается возведение стены.

Сначала укладывается балка, а уже потом продолжается кладка

Крыша выполняется по заранее подготовленному основанию. Если она изготовляется из дерева, то на стены накладывается мауэрлат из бруса и стягивается анкерными болтами. Такое укрепление распределяет нагрузку с крыши на стены гаража из пеноблоков. Армопояс под мауэрлат повышает степень надёжности сооружения, поэтому использование желательно, но необязательно.

Крыша выполняется по заранее подготовленному основанию

Первым этапом устанавливаются двутавровые балки через одинаковое расстояние в 80 см и заделываются в стены. Выступающая часть составляет не менее 20 см. Это делается, для того чтобы уберечь пеноблоки от нежелательной влаги.

По нижним полкам балок плотно прокладываются доски (40 мм в толщину). Для гидроизоляции стелется рубероид, поверх которого насыпается шлак или керамзит.

На следующем этапе проводится бетонная стяжка. Подготовьте смесь и залейте утеплитель слоем в 2–3 см. Дождитесь полного высыхания и гидроизолируйте битумной мастикой. Финишный этап — внешнее покрытие крыши рубероидом. Слои прокладываются снизу вверх с небольшим нахлестом.

Внешняя отделка гаража защитит его от влаги и внешних воздействий. Для такой цели подходят навесные фасадные приспособления. На стенах из пеноблока держатся гипсовые паронепроницаемые штукатурки, но, с учётом микроклимата внутри, целесообразнее использовать материал из цемента. Перед его нанесением по сетке, поверхность нужно тщательно прогрунтовать.

Характеристика преимуществ и недостатков пеноблока в качестве стройматериала

Основополагающими критериями при выборе пенобетона для возведения гаража выступают:

1. Небольшой вес при значительных размерах. Благодаря этому облегчается транспортировка материала по стройплощадке, существенно снижается расход цемента на кладку и уменьшается время на постройку помещения. Справиться с работой можно даже в одиночку. Пеноблоки не предъявляют особых требований к уровню устойчивости грунта.
2. Экологичность продукта. Обусловлена простым составом из песка, цемента и пенообразующего вещества.
3. Безупречная пожаробезопасность, стойкость к температурным скачкам.
4. Не требует дополнительного утепления.
5. Хорошо поддаётся механическим изменениям, поэтому все коммуникации могут быть легко проложены внутри такой стены.
6. Хорошая шумоизоляция позволяет применять пенобетон для кладки внутренних и наружных стен.
7. Низкое водопоглощение обеспечивает защиту материала от гниения и плесени.

Незначительное количество отрицательных качеств пеноблоков не может перекрыть перечисленных преимуществ, но информация о них поможет избежать негативных последствий строительства гаража.

Гараж из пеноблоков может быть любых размеров

К основным недостаткам относят:

1. Снижение качества материала в случае нарушений технологии производства, о чём можно узнать по частым разломам и крошению изделия.
2. Разрушение структуры в результате постоянного воздействия влаги и недостаточной вентиляции помещения.

Чтобы избежать негативных последствий, следует приобретать пеноблок только у зарекомендованных на рынке производителей. Для защиты от влаги достаточно будет создания теплоизоляционного фасада.

Нередко можно перепутать пенобетон с газоблоком по их внешней схожести и ячеистой структуре. Единственным отличительным признаком является то, что газобетон имеет одинаковые соединённые поры, а у пеноблока они разделены и разных размеров. В этом случае в первом варианте неизбежно большое поглощение влаги, что снижает теплоизоляцию.

При выборе пеноблока в качестве основного материала для возведения гаража важно помнить о его низкой механической прочности, что требует особого внимания при установке крыши и ворот. Под лёгкий пенобетон такие конструкции подойдут только из дерева, поскольку металлические изделия пеноблочные стены просто не выдержат

Кровельная конструкция, возможно, потребует монолитного армопояса, а при длине помещения более 10 м — контрфорса.

Построить гараж из пеноблока можно быстро своими руками

Пеноблок, шлакоблок и кирпич — из чего строить

При виде пеноблока и шлакоблока многие не смогут найти внешних различий, но индивидуальные особенности каждого из них сделают разным применение в строительстве, а также при возведении гаража. По качеству пеноблочная кладка будет сходна с кирпичной стеной, притом, что по стоимости первый вариант обойдётся значительно дешевле. Если сравнивать шлакоблок и пенобетон, то качественные характеристики примерно одинаковы, но приобрести современный материал из вспененного бетона придётся за цену, превышающую традиционный шлакоблок.

При изучении эксплуатационных данных можно смело говорить о продолжительном сроке службы пеноблоков, которые на протяжении всего времени использования гаража ни разу не потребуют каких-либо кардинальных ремонтных работ. Для поклонников современных энергоэффективных технологий пеноблочное сооружение станет отличным вариантом, обеспечивающим безупречную сохранность тепла.

Тенология кладки кирпича, шлакоблока и пеноблока сходна

Как сделать ворота для гаража из пеноблоков

Когда стены и фронтон будут готовы, а цементный раствор как следует схватится, можно переходить к следующему этапу работ — сооружению самодельных гаражных ворот.

Для начала необходимо начертить план-схему гаражных ворот с учетом их габаритов (ширина и высота), а также с указанием количества требуемого материала.

Размеры ворот могут быть разными, что зависит от индивидуальных запросов автомобилиста.

По составленной схеме можно рассчитать количество материалов, которые потребуются для изготовления ворот. Длина швеллера для рамы гаражных ворот и уголка 50 мм вычисляется по чертежу, а вот рассчитать требуемое количество материала для обшивки будет несколько сложнее. При использовании листового металла толщиной 2 мм, стандартные размеры которого 100 X 200 мм, его придется резать. Чтобы упростить задачу, можно нарезать листы прямо на складе по размерам, указанным на чертеже гаражных ворот.

Монтаж ворот гаража из пеноблоков своими руками начинается с установки рамы. Она выполняется монолитно со стенами гаража с помощью арматуры, приваренной и запущенной между блоками еще во время кладки. Далее идет привязка ворот к раме, которая выставляется по уровню во всех плоскостях. Крепление каждой створки выполняется поочередно. Сначала нарезаются уголки по размерам, указанным в чертеже, минус 10 мм. В данном случае получится два уголка по 209 мм и два — по 135,5 мм. Нужно оставить между рамой и створкой зазор в 5 мм, а между створками и на петлях — нахлест листа по 10 мм на раму и на уголок соседней створки. Зазор делается с помощью планок толщиной 5 мм. Они устанавливаются между рамой и уголком створок.

Чтобы сделать ворота гаража из пеноблоков, после изготовления уголков нужно срезать у каждого из них под углом 45° одну внутреннюю сторону плеча, чтобы потом можно было их стыковать между собой. Затем следует установить нижний и левый уголки с проставками в 5 мм, прижать их к раме струбцинами или приварить (после работы места крепежа срезать болгаркой) и провести сварку между уголками. Таким же способом выполняется монтаж верхнего уголка, после чего все элементы уголка привариваются между собой. Наконец, прикладывается последний элемент уголка и привариваются верх и низ установленного элемента.

После этого следует установить на струбцинах элементы из листовой стали в соответствии с чертежом этих деталей. Они привариваются с внутренней стороны гаража к уголку. Таким же способом устанавливается следующий элемент и так же приваривается к уголку. Сварочный шов между данными элементами должен быть сплошным.

Подобным же образом устанавливается вторая створка, с той только разницей, что ширина накладываемого листового элемента у накрывающей створки должна быть с напуском 10 мм или меньше, если ранее был выполнен нахлест между створками.

Затем устанавливаются мощные гаражные петли с зазором к раме в несколько миллиметров и привариваются к раме и листу металла. Для придания створкам большей жесткости можно дополнительно установить между петлей и листовым металлом пластину размером 50 х 100 мм и толщиной 4-6 мм. Для удобства дальнейшего монтажа утеплителя створок ворот в их средней части нужно добавить еще по одному уголку, приварив их к листам створок.

В конце на внутренней стороне одной из створок необходимо установить задвижки, которые будут фиксировать ворота.

Готовые ворота при желании можно обшить с наружной стороны каким-нибудь интересным по фактуре и цвету материалом (например, металлопрофилем), позаботившись о том, чтобы ворота и крыша гаража, а также забор вокруг всего участка были выдержаны в едином стиле.

Гаражные ворота обязательно нужно утеплить, поскольку металл, из которого они изготавливаются, в холодное время года будет выстуживать гараж, а летом раскаляться на солнце. В качестве утеплителя можно использовать пенопласт толщиной 4-5 см. Высота листа утеплителя должна соответствовать параметрам использованного при изготовлении ворот уголка. Сначала следует прикрепить к уголку деревянный брусок сечением 5×5 см, к которому затем крепится утеплитель по всему периметру и в средней части створок. Утеплять створки можно как с внутренней, так и с наружной стороны под обшивкой из металлопрофиля (сначала монтируется утеплитель, а затем обшивка). Помимо пенопласта в качестве утеплителя используется пенополистирол — материал более долговечный, но и более дорогой.

На этом видео демонстрируется установка ворот гаража из пеноблоков, возводимого своими руками:

Построить гараж из газобетона: сложности и ошибки

Первым недочетом можно назвать покупку некачественного стройматериала, у которого отсутствует маркировка, сертификат и лицензия. Это касается газобетона, цемента, арматуры, клея, крепежа и гидроизоляции. Другие трудности возникают в результате следующих ошибок:

• неправильное составление проекта, не включающего вентиляцию, дренаж, утепление, коммуникации, ориентацию на грунтовые воды;
• несоответствие параметров блоков, низкая плотность газобетона, крупные ячейки;
• несоблюдение технологических норм строительства при рытье котлована, заливке фундамента, возведении стен, укладке крыши;
• проведение работ при температуре ниже + 5 °C;
• отсутствие периода выжидания усадки фундамента 1 год, немедленное строительство стен;
• неправильный выбор типа основания: желательно предпочесть монолит.

При выборе газобетона смотрят на его светло-серый цвет. Желтый оттенок говорит о превышении количества песка в составе, отсутствии должной прочности.

Этапы монтажа стропил для гаража из пеноблоков

Стропила гараж из пеноблоков, возводимого своими руками, монтируются в несколько этапов.

На закрепленных мауэрлатах необходимо сделать пазы глубиной 2-3 см под балочные перекрытия. После установки балок нужно обязательно проверить с помощью уровня их горизонтальность. Сначала устанавливаются крайние к фронтонам балки, между ними натягивается веревка, которая и будет служить уровнем. По ней будут монтироваться остальные балки с соответствующим шагом стропил, чтобы в результате получился потолок, ровный в горизонтальной плоскости. Балочные перекрытия крепятся к мауэрлатам с помощью усиленного перфорированного уголка на шурупы под ключ.

Необходимо установить временную коньковую балку, которая упростит монтаж стропил, особенно при самостоятельной работе. После монтажа стропильной системы эта балка будет демонтирована.

На коньковую балку устанавливается одна стропильная нога. Для этого стропильную ногу нужно прижать в нижней части к балке перекрытия с помощью струбцины. С помощью балки перекрытия делается горизонтальная отметка реза по стропильной ноге, в верхней части которой нужно сделать вертикальную отметку реза строго посередине коньковой балки, используя короткий уровень (40-50 см). Затем таким же способом устанавливается заготовка второй стропильной ноги. Отмеченные элементы можно отрезать электролобзиком.

Обе стропильные ноги устанавливаются на уже заготовленные места. При этом не должно быть щелей в местах стыка, поэтому расчеты должны быть очень точными.

В вершине висячих стропил стропильные ноги нужно скрепить между собой гвоздем-«соткой». Соединение стропил выполняется с помощью перфорированных пластин и шурупов.

Таким же способом (с помощью пластин) выполняется крепление стропильных ног к потолочным балкам. Для большей прочности конструкции можно усилить место крепления, вбив сквозь стропильную ногу в балку гвоздь длиной 250 мм. Далее производится монтаж крайних к фронтонам стропильных ферм. Потом по ним протягиваются контрольные веревки, которые в дальнейшем, при настилке кровли, помогут сделать ее поверхность ровной.

Необходимо проверить вертикальность установленных стропильных ферм с помощью уровня. После этого можно скрепить их между собой временными рейками, которые останутся до монтажа обрешетки.

Посмотрите видео «Постройка гаража из пеноблоков», чтобы лучше понять, как монтируются стропила:

Стены, тонкости возведения

Возведение угла

Так как правильно вывести стены гаража, чтобы результат вас порадовал? Просто придерживайтесь определенной последовательности операций. Начинать следует с построения угла одной из стены. Выставите угол, используя колышки и шнур. Далее выкладывайте ряд до конца стены. Перейдите ко второму ряду и по такому же принципу завершите вымуровывать стену до крыши. Блоки необходимо размещать по длине (600 мм). В роли связующего элемента могут выступать:

• специальный клей;
• смесь цемента и песка, для увеличения прочности адгезии добавьте пластификатор;
• цементно – перлитовая смесь.

Важным аспектом при возведении стен является необходимость оставлять отверстия для нормальной циркуляции воздуха в помещении. Для этого в нижнем от фундамента, а также верхнем ряду делают специальный вентиляционные отверстия.

Что необходимо учитывать при возведении стен:

• толщина шва между блоками не должна превышать 2 см;
• поверхность каждого ряда блоков после укладки обязательно шлифуется рубанком по гипсокартону (теркой);
• клеем промазывают и горизонтальную поверхность блока, и боковую пласть соседнего «кирпичика»;
• второй ряд, и каждый последующий, укладывается со смещением на от 30 до 50 %;
• после первого ряда, а потом каждые 3 — 4 ряда необходимо прокладывать арматуру (металлическую сетку).

Армированный пояс

Завершающим этапом возведения стен является заливка армированного пояса. Глубина пояса составляет порядка 0,3 м. Он необходим для нормальной установки кровли.

Обустройство пола

Бетонный пол в гараже

Бетонный пол является стандартным вариантом, который получается прочный и недорогой. Поверхность после застывания и набора прочности грунтуют составами глубокого проникновения, чтобы уменьшить выделение пыли.

Красивый вид имеют глянцевые или матовые наливные полы, в составе которых содержатся полимерные смолы в сочетании с отвердителем. Толщина должна быть не меньше 5 см, чтобы покрытие получилось прочным, морозостойким.

Керамику в виде плитки используют по бетонному основанию. Применяют керамогранит, т. к. обычный бытовой кафель быстро растрескается от колес. Покрытие прочное, не разрушается от скачков температуры, действия бензина, технического масла.

Плиты ПВХ особой технологии изготовления имеют замки на боках для сцепления. Их монтируют по ровному слою без применения раствора. Поверхность не скользит, не портится от большого объема воды (можно мыть машину).

Экологически чистое покрытие делают из дерева твердых пород. Доски приходят в негодность из-за большой нагрузки при въезде и выезде авто, их часто меняют.

https://youtube.com/watch?v=benihcAeeEw

Расчёт

Начинают расчёты, когда известна толщина стен гаража из пеноблока.

Если у вас получилась толщина стены в 30 см, то берём высоту, равную 20 см, и длину в 60 см. Подсчитываем количество таких блоков в 1 м2  и умножаем на общую площадь стен (вычитая размеры окон и проёма ворот. Получившееся в результате количество блоков – необходимый вам результат.

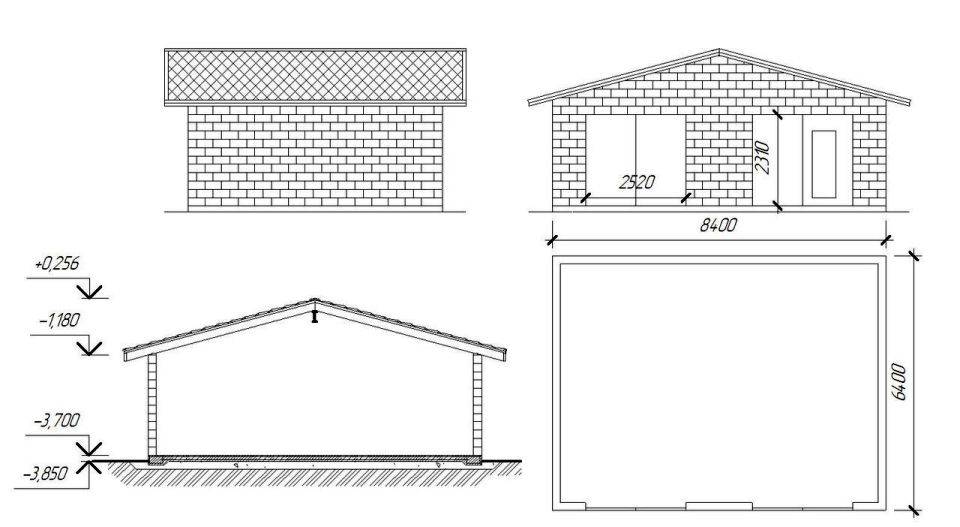

Стандартные габариты гаража для одного автомобиля – 3,5 х 6 м, но этот размер может меняться в зависимости от условия и стоящих задач. Подсчитав необходимое количество пеноблока для 1 м2, можно рассчитать количество блоков в одном кубометре материала. Эти расчёты позволят купить необходимое количество материала для постройки гаража (поддоны рассчитаны на 0,9 м3или 1,8 м3).

Гараж из пеноблоков своими руками

Пеноблок целесообразно использовать в том случае, когда требуется пристроить теплый гараж к уже эксплуатируемому объекту.

Любые строительные работы начинаются с закладки фундамента. Если грунт устойчивый, не пучинистый, бессмысленно тратить деньги на глубокое заложение. Все, что потребуется – не более 60 см заглубления в грунт, отсыпка и уплотнение песчаной подушки 20 см, монтаж арматурного каркаса.

Если почва плотная, раствор можно закладывать враспор, без опалубки, она потребуется только для заливки ростверка 20-30 см. Траншея выкапывается на 20 см шире толщины стены, что впоследствии компенсирует давление грунта.

Фундамент обязательно нужно армировать

Мастер может предпочесть один из указанных вариантов:

• легкий свайно-ленточный фундамент;
• мелкозаглубленное ленточное основание на песчаной подушке.

Когда вариант выбран и залит бетон, основание должно набрать прочность – для чего потребуется около 14 суток. Далее – наносится гидроизоляция (рубероид или обмазка битумной мастикой).

Рекомендации по обустройству свайно-ленточного фундамента (устраивается на пучинистых грунтах):

• выкопав траншею под мелкозаглубленный фундамент, по периметру пробивают скважины – под каждым углом и под стенами с шагом 1.2 м;
• глубина скважин должна превышать отметку сезонного промерзания грунтов, диаметр – не менее 1/3 от ширины ростверка;
• для работы можно использовать ручной или мотобур;
• в каждое отверстие закладывают три стальных стержня, концы которых должны заходить в ростверк и кусок рубероида, свернутого в трубу;
• дальнейший ход работ подчиняется общим принципам.

Кладка стен

Для строительства гаража оптимально использовать модуль 20*30*60 см, плотностью 600-800 кг/м³. Для кладки целесообразно использовать цементно-песчаный раствор с добавлением перлита, что позволит создать «теплый шов».

Раствор замешивается подобным образом:

• песок – 2 ч;
• перлит – 1 ч;
• цемент – 1 ч;
• вода – объем корректируется на месте. Раствор должен достичь консистенции густой сметаны.

Дальнейшая последовательность действий:

• I ряд выкладывается на раствор 2-3 см, что позволит модулям «найти свое место» и устранит риск трещинообразования от точечных нагрузок;
• каждый III ряд размещается армирующая сетка из стеклопластика или оцинкованной стали;
• ворота устанавливаются временными подкосами, по наметке после проверки вертикали и горизонтали;
• в технологии используется перевязка швов, иначе конструкция не будет прочной;
• выгнав стены под перекрытия и обустроив армопояс, следует прервать работы на 48 ч, чтобы раствор набрал прочность;
• дальнейшие работы ведутся с опорой на то, чем будет перекрываться конструкция, типа полов, кровли (мансардная, односкатная по деревянным балкам, шатровая двускатная).

Рассчитать количество блочного материала легко, — достаточно умножить периметр несущего основания на высоту и толщину стен за вычетом площади ворот

Ориентировочные затраты на строительство составят 180 т.р. Чтобы оптимизировать издержки, рекомендовано провести расчет количества блоков.

Как строится гараж из пеноблоков своими руками показано в видео:

Закладка фундамента

Перед тем, как приступить к закладке фундамента, следует определить ориентацию шлакоблочного гаража по отношению к другим постройкам дачи и отметить колышками на местности его размеры. Правильность прямоугольника будущего здания достигается путем сравнения его диагоналей.

Под относительно легкие постройки на даче, как правило, используется ростверковый фундамент, так как такой вариант считается наиболее простым и недорогим.

Строительство гаража из шлакоблоков также допускает применение такого же типа фундамента, но только заглубленного, а по линии ворот требуется закладка все-таки ленточного фундамента, так как его возвышение в этом месте над уровнем земли не должно быть более 10 см.

Глубина залегания подземных вод характеризует пучинистость грунта, которая оказывает влияние на глубину заложения ленточного фундамента, который строится для шлакоблочного гаража обычно мелко заглубленный.

При небольшой глубине промерзания почвы и низких подземных водах достаточно глубины траншеи 50-80 см, но на глинистых грунтах и высоких подземных водах ее глубина достигает 1,5 м, а ширина траншеи соответствует ленте фундамента с учетом толщины материала опалубки и обычно составляет не более 40 см.

Когда в гараже из шлакоблоков планируется построить и оборудовать своими руками смотровую яму или подвал (погреб), то для них следует подготовить котлован заранее. Стены смотровой ямы можно создать из бетона или красного кирпича, а для подвала неплохой вариант из фундаментных блоков типа ФБС.

Порядок постройки ленточного фундамента следующий:

1. Вынимается грунт на всю глубину рва, стенки которого затем выравниваются.
2. Уплотняется дно траншеи и ровным слоем толщиной 5-10 см насыпается песок, который проливается водой и также трамбуется.
3. Сверху песчаной «подушки» создается гравийная «подушка» толщиной 10-15 см.
4. Из досок или другого подходящего материала строится опалубка, внутри которой формируется пояс из двух рядов арматуры диаметром 10-12 мм, а также вентиляционные отверстиях и места вводов коммуникаций.
5. Готовится бетонный раствор в соотношении 1:3:3 (цемент, песок, гравий) или используется бетонная смесь марки не ниже М200, при укладке которой используется бетонный вибратор или раствор протыкается куском арматуры, чтобы выпустить воздух.
6. В верхнюю часть строящегося фундамента закладываются металлические шпильки для скрепления его со стенами, а верхний слой бетона выравнивается по строительному уровню и укрывается полиэтиленовой пленкой до его затвердения на 5-7 суток, после чего разбирается опалубка.

Материал шлакоблока гигроскопичен и подвержен впитыванию влаги, поэтому требуется обязательная гидроизоляция фундамента, которая также позволяет предупредить образование конденсата, развитие плесени и грибка и особенно актуально, если гараж включает смотровую яму или подвал.

С этой целью поверх фундамента укладывается на горячую битумную смолу два слоя рубероида, и он обрабатывается битумной мастикой.
