Особенности строительства гаража на свайном фундаменте

Какие виды фундаментов подойдут для гаража из пеноблоков

Вот такая симпатичная конструкция должна получиться у вас по окончании строительства

Пеноблок – лёгкий строительный материал, вес которого напрямую зависит от плотности. Для возведения стен гаража преимущественно используют конструкционно-теплоизоляционные блоки плотностью 600-800 кг/м3 размером 200х300х600 мм. Такой строительный камень весит 19-22 кг, а 1 м3 блоков – в пределах 460 кг.

Тем самым на фундамент будет оказана небольшая весовая нагрузка и основания с высокой несущей способностью не требуется. Для строительства гаража из пеноблоков подойдут следующие виды фундаментов:

  • мелкозаглубленный ленточный (МЗЛ);
  • плитный (если в гараже будет находиться тяжелая крупногабаритная техника);
  • винтовой;
  • свайный.

При выборе типа основания, помимо весовой нагрузки строения, учитывают ещё несколько параметров:

  • тип грунта;
  • точку промерзания грунта (ТПГ);
  • уровень грунтовых вод (УГВ).

Фундамент на винтовых сваях

С установкой такого фундамента можно справиться и без спецоборудования

На подвижных почвах с преобладанием песка или супеси оптимально возводить фундамент на винтовых сваях. Эти опоры погружают ниже ТПГ на 20-30 см, благодаря чему свая прочно держится в грунте и не реагирует на его естественные или сезонные (периоды замерзания-оттаивания) подвижки.

Для монтажа фундамента на винтовых сваях не обязательна помощь дорогостоящей техники: ямобура, сваевёрта, специализированных установок. Умельцами давно разработана технология установки металлических опор своими руками. Для этой цели используют лом или металлическую трубу, которые заводят в технологические отверстия под оголовком. Вкручивают сваю усилиями нескольких человек. Количество опор высчитывают, исходя из требования: расстояние между ними должно быть не более 3-х метров.

Преимущества фундамента на винтовых сваях для гаража из пеноблока:

  1. Отсутствие трудозатратных и длительных по времени земляных работ.
  2. Скорость монтажа.
  3. Возможность монтажа при высоком УГВ.
  4. Проветриваемость нижнего перекрытия.
  5. Возможность установки на сваи пустотной ЖБИ плиты, что оптимально для гаража с легковой машиной). В этом случае расстояние между опорами сокращают до 2-х м.

Недостатки:

  1. Необходимость устройства пандуса для заезда в гараж, так как строение будет приподнято над уровнем грунта.
  2. При отсутствии возможности монтажа ЖБИ плиты нижнее перекрытие делают деревянным, что чревато другими недостатками и сложностями эксплуатации.

Свайный

Свайный во многом схож с фундаментом на винтовых сваях

Свайный фундамент обладает теми же плюсами и минусами, что и винтовой. Различие заключается лишь в материале, из которого изготовлены опоры, и способе их монтажа.

Для устройства свайного фундамента могут быть использованы:

  • узкие и длинные ЖБИ блоки;
  • металлические или асбестоцементные трубы с залитым в них бетоном;
  • столбы, обственноручно изготовленные с помощью опалубки и бетона.

Опоры погружают в грунт ниже ТПГ на 20-30 см. Фиксируют в вертикальном положении с помощью забутовки и бетонирования.

Плитный

Если планируете держать в гараже грузовую технику, советуем остановить выбор на плитном фундаменте

Плитный фундамент для гаража из пеноблоков можно устраивать в двух случаях:

  • если в строении будет находиться грузовая техника;
  • если на участке строительства пучинистый грунт и в регионе суровые климатические условия.

В первом случае плиту заглубляют по аналогии с МЗЛ: на 30-40 см. Во втором – устраивают УШП (утепленную шведскую плиту), которая одновременно является «плавающим» фундаментом, компенсирующим все подвижки грунта.

Утепление необходимо для создания благоприятных условий эксплуатации гаража и его долговечности в условиях холодного климата. Нередко такое решение принимают при строительстве гаража рядом с домом, так как наличие УШП сокращает теплопотери.

Это интересно: Устройство и монтаж стропильной системы мансардной крыши

Устройство пола гаража

Гараж на свайном фундаменте требует дополнительного устройства пола

При выборе подходящего варианта важно учитывать, что пол гаража должен выдерживать высокую нагрузку, быть устойчив к повышенной влажности, коррозии и возгоранию

Какие варианты устройства пола наиболее предпочтительны?

Когда гараж возводится на более-менее ровной поверхности, то наилучший вариант — бетонный пол, который с помощью стяжки формируется на слое отсыпки. Высота готовой стяжки должна достигать 10 см.  Дополнительно с бетонированием пола можно предусмотреть и отмостку по периметру строения. Если вы не планируете на пол никакого дополнительного покрытия, то, после того как бетон схватится и немного подсохнет, его поверхность рекомендуется сгладить специальным агрегатом, который затирает цемент и делает поверхность более прочной.

В случае, если перепад высот приближается к полуметра (более 450мм), потребуется устройство деревянного пола. Технология монтажа деревянного пола включает обвязку свай фундамента и установку двутавровых лаг, которые примут на себя вес всей конструкции. На лаги укладываются доски настила, причем, если лаги расположены поперек движения автомобиля, то настил укладывается вдоль. Все деревянные элементы обрабатываются специальными составами для гидроизоляции пола и защиты от возгорания.

Строим гараж на винтовых сваях – пошаговое руководство

Купив участок под строительство гаража, автовладельцы в последнюю очередь думают об устойчивости грунта. А впоследствии появляется необходимость в дополнительных тратах на возведение устойчивого фундамента. В этой ситуации не стоит экономить, ведь некачественная постройка гаража может привести к плачевным результатам. Поэтому если ваш участок под гараж находится на влажном или зыбучем грунте, следует выбирать фундамент, который будет крепиться к твердым слоям почвы.

Какой фундамент выбрать

Строительство гаража на винтовых сваях в данном случае будет оптимальным вариантом как в отношении стоимости постройки, так и в плане ее качества. Цена конструкции доступная, для закладки фундамента не требуется проводить глобальные раскопки

А самое важное, владелец гаража может быть уверен в том, что основа его здания надежная и качественная

Винтовой фундамент можно закладывать в любое время года, замерзший грунт не является проблемой.

Над землей свайный фундамент практически ничем не отличается от классического столбового фундамента, который используют при строительстве легких сооружений. А вот под землей длина свай может достигать до 20 м. Именно благодаря возможности проникать на такую глубину, конструкция всегда будет защищена от колебаний грунта.

Советы при работе

Если вы решили закладывать свайно-ленточный фундамент своими руками, профессионалы рекомендуют выбирать сваи с крупным сечением. Так как, в этом случае, для того чтобы опустить сваю в грунт понадобится только строительный бур.

При бурении скважин и канализаций следует помнить, что под сваями находится песчаная подушка, которая занимает около 3 см.

В свайно-ленточном фундаменте сваи расположены в основании стен и по углам. Расстояние от одной сваи до другой составляет примерно 2 м.

Чтобы провести гидроизоляцию можно использовать асбестоцементные трубы, диаметр которых составляет 15-20 см. Вы можете сделать гидроизоляцию с помощью рубероида. Для этого сверните его трубкой и перевяжите леской.

После того как сконструирована опалубка ленточного фундамента, необходимо переходить к армированию ленты и свай. Вы заливаете всю конструкцию бетоном. Для этой процедуры лучше всего подойдет строительная вибротехника.

Не следует упрощать процесс вкручивания сваи копанием ям или разными лунками. Винтовая свая входит в грунт под прямым углом, с нуля. Именно от этого зависит дальнейшая устойчивость возводимого строения.

Достоинства и недостатки

Строителям с опытом известно, что установка фундамента производится на глубине грунта ниже промерзания. Если не соблюдать эту технологию, то сооружение через время перекосится, и на стенах образуются трещины. А в случае возведения дорогостоящего ленточно-монолитного фундамента при строительстве гаража или другого легкого строения, траты будут необоснованными, поскольку фундамент будет очень мощным для такой постройки. Оптимальным вариантом в таком случае является возведение винтового фундамента. Он обладает рядом преимуществ:

  • не требуется расчищать площадку для возведения фундамента;
  • строительство, возможно, при любой погода;
  • приемлемая цена;
  • простой монтаж, возвести такой фундамент вручную, не составит труда;
  • работа занимает несколько дней, при небольшой площади строения и опыте работы достаточно и одного дня;
  • для возведения стен нет необходимости ждать, когда фундамент станет прочным.

Достоинства винтового фундамента неоспоримы, но наряду с ними, есть и ряд недостатков:

  1. Под действием коррозии металлические сваи рано или поздно разрушаются. Поэтому данный вид фундамента нельзя отнести к долговременному.
  2. Во время закручивания сваи в грунт нет возможности контролировать целостность антикоррозионного покрытия на них. В земле есть твердые породы, которые могут повредить покрытие.
  3. Возникает необходимость в монтаже цоколя. Не каждому нравится, как выглядят строения на винтовом фундаменте. А обработка цоколя, это трудное и порой дорогостоящее занятие.
  4. В зимний период канализация может замерзнуть. Поскольку при таком фундаменте о теплом подполье речи не идет.
  5. Зафиксированы случаи, когда установленные в холодное время года сваи к весне начинают шататься.

При этом следует отметить, что все проблемы с фундаментом на винтах возникают только в случаях некомпетентности специалистов или при использовании сваи плохого качества. Для того чтобы возвести долгосрочный и надежный фундамент внимательно отнеситесь к рабочему процессу и соблюдайте точность при работе с винтовыми сваями. Если вы решили воспользоваться услугами строительной компании, перед началом работы обязательно заключите контракт и убедитесь, что в нем прописан пункт о соблюдении технологии строительства.

Основные недостатки

Несмотря на массу преимуществ, у данной технологии строительства гаража есть и важные минусы. Они также обусловлены особенностями свайно-винтового основания под здание.

К самым важным недостаткам относятся:

  • Ограниченная сфера использования винтовых свай. Они могут применяться в качестве фундаментной основы под лёгкие каркасные строения. Поэтому соорудить гараж из кирпича не получится или бетонных плит.
  • Сваи нельзя устанавливать в некоторые типы почвы. Способ не подходит для строительства на скалистом участке. Каменные породы не позволят заглубить сваи на достаточную глубину.
  • Невозможность обустройства подвала и смотровой ямы.
  • Металл, из которого изготовлены сваи, постепенно разрушается из-за коррозии. Изделия имеют антикоррозионное покрытие, но оно может повредиться при заглублении в грунт.
  • В заболоченной местности сваи могут начать шататься, особенно весной из-за оттаивания грунта. Это негативно влияет на надёжность и безопасность гаража.

Многие риски можно полностью исключить при условии правильного монтажа конструкции

Важно сделать не только надёжный фундамент, но и усилить само строение. Особенно важно правильно обустроить пол, для чего применяют прочный швеллер

Если конструкция получится цельной, она будет устойчиво стоять на свайной основе.

При подобных особенностях грунта самым эффективным решением является проведение строительства на свайном фундаменте.

Сваи для фундамента бывают прямоугольные, пирамидальные, круглые, цельные или пустотелые. Материал для их изготовления – железобетон, бетон, дерево, металл.

Так же свайная конструкция отличается механизмом защиты от колебаний, которая устанавливается сверху.

Существующие варианты установки:

  • подпорные сваи. Стоят на твердом грунте на большой глубине заглубления. Технология характеризуется полным отсутствием усадки;
  • висячие сваи. Используются при невозможности достичь твердого грунта. Крепко вбиваются в подвижный слой и удерживаются силами трения.
  • буро-забивные сваи. Устанавливаются в предварительно вырытые ямы;
  • сваи с забивными элементами. Заостренные сваи забиваются спецустановкой, предназначенной для этих работ;
  • винтовые сваи. Ввинчиваются в грунт подобно громадному шурупу автоматическим способом или вручную.

В чем преимущества и в каких случаях их устанавливают?

  1. Из всех перечисленных методов установки свайного фундамента самым скоростным является свайно-винтовой.

Для проведения работ совершенно не требуется подготовки пред вкручиванием свай в землю.

Если длина свай не более метра, их можно завинтить вручную штангой или ключом.

Применение в свайно-винтовом методе высококачественных свай от надежных производителей очень высоко ценится специалистами по строительству.

Например, немецкая фирма Krinner выпускает большое количество элементов улучшенной формы, адаптированной к различным фундаментам и почве.

Подобные сваи применяются практически везде, их без труда монтируют даже в условиях многолетней мерзлоты, что обеспечило им большую популярность на крайнем севере.

О свайном фундаменте

Такой фундамент представляет собой основание для дальнейшего возведения здания. Оно состоит из железобетонных опор (свай), которые погружаются в землю. После строительства этого каркаса его связывают посредством ростверка или бетонной плиты.

Фундамент может различаться по нескольким характеристикам:

  • способу установки сваи;
  • типу опоры;
  • методу обвязки.

Эти особенности влияют на эксплуатационные характеристики, поэтому к выбору подходящего варианта следует подходить тщательно.

Способ погружения

По способу погружения выделяют 3 основных типа опор:

  1. Забивная. При такой технологии строительства опоры нужно забить в грунт с помощью пневмо- или гидромолота. Свайно-забивной фундамент считается наиболее востребованным.
  2. Метод вдавливания. Для заглубления опоры на нее воздействуют статическим давлением.
  3. Вибрационная. В отличие от предыдущих вариантов, при вибрационном заглублении после разметки в нужных местах вынимают грунт. После этого в подготовленные отверстия устанавливают полые металлические оболочки, а затем заполняют их бетонным раствором. К такой технологии относят заливные сваи.

Принцип использования ростверка

Установленные столбы-опоры для дальнейшего строительства необходимо объединить в одну конструкцию. Сделать это можно при использовании ростверка. Ростверк представляет собой ленту из древесины, металла или бетона, которая расположена по периметру в местах несущих элементов здания. Установка ростверка может осуществляться несколькими способами. От этого зависит вид конструкции:

  1. Висячий (или же высокий). Нижняя часть бетонной ленты находится на небольшой высоте над землей (между ними остается зазор). Эту технологию часто применяют при возведении небольших строительных конструкций (например, бани или беседки).
  2. Незаглубленный. Ростверк погружают в грунт, однако показатель заглубления небольшой.
  3. Заглубленный. Лента при такой технологии заглубляется на максимальное расстояние. При такой технологи можно добиться наибольшей прочности цоколя.


ростверк

Чем лучше винтовая свая

Дачный участок очень редко выбирают по результатам инженерно – геологических изысканий – их проводят позже по факту. Поэтому такой вариант, как каркасный гараж на свайном фундаменте, подходит в большинстве случаев, независимо от рельефа и глубины залегания твердых пород. Каждый винтовой элемент находит свою глубину упора, уплотняя грунт под собой при работе плоскостей лопасти винта. Верхушки стальных столбов просто обрезают в горизонт по уровню.

Свайная опора не предъявляет жестких требований к типу почвы, она не может устанавливаться только на твердых породах, каменистых грунтах с включением больших по размеру валунов. Зато фундамент такого типа отлично себя показывает на сыпучих, пучинистых, обводненных почвах.

Металлический гараж на свайном основании устанавливается на выбранной площадке со скоростью работы сварщика, как показано на этом фото:

Если проект предусматривает строительство стен из деревянных материалов, то расчет конструкции основания должен учитывать технические свойства древесины, ее реакцию на внешние нагрузки.

Как выбрать сваю

Независимо от выбранного материала стен и перекрытий, строительство гаража на винтовых сваях своими руками предполагает проведение предварительного расчета для определения характеристик и количества опорных элементов.

Для постройки легкого типа такой расчет не представляет сложности. Он выполняется в такой последовательности:

  1. Определение исходных характеристик из условий площадки. Длину колонны, способной выдержать заданную нагрузку, определяют по типу залегающего грунта и предельной глубины его промерзания. Это можно узнать, сделав бурение тестовой скважины, в которой виден характер расположения и типы залегающих пород. При большой глубине залегания плотных слоев, сваи могут работать как висячие опоры (расчет по площади боковой поверхности).
  2. Число столбов считается, исходя из габаритов основания с распределением по периметру с шагом не менее 2 м. На площади пола определяются места с возможной повышенной весовой нагрузкой, в этих точках потребуется дополнительное усиление несущими элементами. Обязательно опирать углы коробки и места проема для ворот.

Нужно просчитать различные варианты винтовых свай по Ø и длине. Изменение несущей способности колонны Ø 76 мм в зависимости от глубины погружения в грунтах различного типа видно из следующей таблицы:

Как изготовить винтовые опоры своими руками при постройке гаража, используя доступное ручное оборудование и материалы, демонстрируется на этом видео:

Кроме того, если есть необходимость применения тяжелых материалов для капитальных стен и перекрытий, проектировать нужно свайное поле с учетом работы опор в кусте. Такая потребность может возникнуть в случае пристройки к другим зданиям, в суровом климате, когда работа с бетоном будет затруднительной. Пример такого здания виден на фото:

Монтаж фундамента для относительно легкой конструкции можно выполнять из металлических свай Ø 89 и 108 мм. Массивные сооружения из кирпича, пенобетона, шлакоблока нужно ставить на более мощные опорные элементы Ø 133 мм.

Ростверк

От назначенного количества точек опоры будет зависеть конструкция пола и выбор материалов для его изготовления.

Под каркасный или панельный гараж на винтовых сваях, предназначенный для стоянки 1 автомобиля будет достаточно установить от 10 до 14 столбов.

Равномерно распределить между ними возникающие переменные нагрузки при заезде – выезде приличной массы помогает ростверк, который обычно делают из стального проката (швеллер, двутавровая балка). В зависимости от величины распределяемой нагрузки и высоты расположения применяют деревянный брус и бетонные варианты (монолит, ж/б балки, плиты).

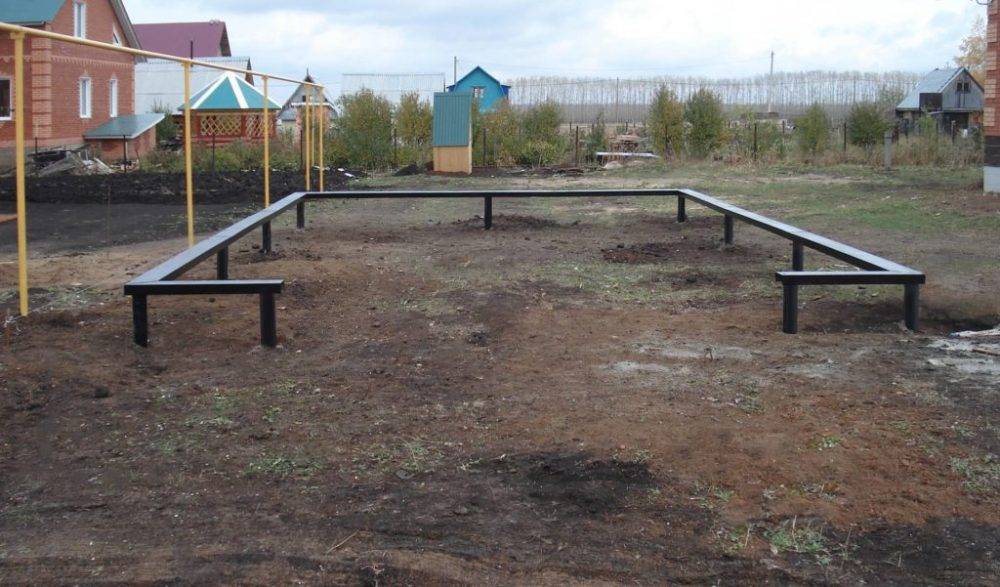

Простейшая обвязка швеллером 11 опор (2 на воротах, по 4 под стены и 1 в задней части) показана на фото:

При выборе такого низкого ростверка по периметру постройки можно сделать полы, которые выдержат значительный вес. Для этого вдоль швеллера вертикально устанавливают листы плоского шифера (по типу опалубки), а внутреннюю полость засыпают песком на нужную отметку. Получается быстро и безопасно для автомобиля – точно не провалиться. Остается сделать въездной пандус.

Столбчато-ленточный фундамент для гаража

Описываемый тип фундамента является комбинированным и актуален при наличии в грунте большого количества подземных вод.

Процесс сооружения конструкции во многом совпадает с обустройством ленточного фундамента, но есть и некоторые новые моменты. Последовательность работ следующая:

  • Роем траншею.
  • Подготавливаем лунки. Диаметр каждой – от 15 см, глубина – 100-200 см, расстояние между углублениями не меньше 1 м.
  • Готовим лунки к заливке бетонной смесью: в каждую укладываем 10 см песчаной подушки, устанавливаем опалубку из асбестоцементной трубы или рубероида, помещаем каркас из арматуры (металлической).
  • Проводим работы с траншеей, как для ленточной конструкции (см. предыдущий пункт), по окончании которых заливаем фундамент.

Столбчатый фундамент для гаража

Данные конструкции обустраивают, когда использование других фундаментов нецелесообразно:

  • В грунтах с высокой степенью промерзания.
  • На участках со сложным рельефом.
  • При плохой несущей способности грунта.

Основа представляет собой систему из деревянных, каменных, бутовых или кирпичных столбов, объединенных в единое целое. Из-за своей недолговечности, несмотря на всевозможные пропитки и гидроизоляционную защиту, столбы из дерева сегодня используют очень редко. Что касается других материалов, то опоры из них устанавливают на расстоянии 1,2-2,5 м друг от друга в наиболее ответственных местах: углах, точках пересечения стен, прогонах с повышенной нагрузкой.

Технология возведения

По технологии установки необходимо:

  • Пробурить скважины, в которые засыпать слой песчано-щебневой подушки.
  • В лунки опустить рубероид, свернутый в рулон, асбестоцементную или стальную трубу так, чтобы их верхний край был выше уровня земли на 30 см. Эти материалы послужат и гидроизоляцией, и опалубкой столбов.
  • Проводим усиление арматурной сеткой с сечением прута 6 мм – для горизонтальных, 10-12 мм – для вертикальных. Теперь арматура выше опалубки на 20-30 см (для железобетонной рамы).
  • Заливаем и утрамбовываем бетон.

Все столбы объединяем в одну конструкцию при помощи обвязочных балок, стальных швеллеров или бетонных ростверков. Главное, чтобы по горизонтали образовывалась ровная плоскость.

Для разных материалов определены соответствующие размеры столбов:

  • для дерева – диаметр 25-28 см.
  • для железобетона – 25 см.
  • для бутобетона – 50-60 см.
  • для кирпича – 50-55 см.

Фундамент столбчатого типа надежен, экономичен и не требует дополнительных работ и затрат по гидроизоляции.

Советы специалистов

Во время монтажа свайного фундаментного основания порой возникают различные проблемы. Чтобы минимизировать их вероятность и не допустить ошибок в строительстве, следует придерживаться рекомендаций опытных мастеров:

  • для возведения фундамента используются только качественные свайные опоры, изготовленные с соблюдением технологии;
  • определяя место под будущий гараж, необходимо выполнить исследование грунтового состава, чтобы во время вкручивания свай не возникли сложности;
  • каждую опору, вкручиваемую в грунт, следует постоянно контролировать на вертикальность, исключая даже минимальные отклонения;
  • для удобства монтажа свай необходимо очистить площадку от мусора и растительности;
  • при выполнении сварочных работ помните, что от их качества зависит прочность всей гаражной конструкции;
  • если устанавливаемая свая уперлась в большой камень, лучше перенести опору на другое место;
  • имеющиеся на сваях сварные швы следует обработать, чтобы защитить от образования коррозии;
  • если предварительными расчетами определено, что плотный грунт залегает на большой глубине, от установки свайных опор рекомендуется отказаться, так как в данном случае подобный вариант устройства фундамента является нерациональным.

Советы, рекомендации

При монтаже фундамента свайного типа может возникнуть ряд сложностей. Советы:

  • свайные элементы — основа фундамента. Необходим качественный материал. Нужно быть уверенным, что продукция изготавливалась по технологическому процессу. Любые нарушения технологии приводят к ухудшению характеристик опоры;
  • перед определением типа фундамента под гараж, производится геологическая экспертиза стройплощадки. Каменистый тип почвы будет препятствовать нормальному погружению свай;
  • в процессе введения винтовой сваи в землю, постоянно контролируется вертикальность. Если опору вкрутить под наклоном, исправить ситуацию сложно. Здание получится с перекосом;
  • хоть свайное основание не требует расчистки стройплощадки, лучше сделать. Вкручивание сваи требует постоянного хождения вокруг опоры. Кусты, мусор — причина травм;
  • сварочные работы должны производиться качественно. Если шов получился неплотным, лучше выполнить повторно. От этого зависит надежность, безопасность гаража;
  • в момент ввинчивания опоры в землю, она может наткнуться на посторонние предметы. Станут помехой для введения сваи в землю. Рыть ров нецелесообразно. Лучше немного сдвинуть элемент, повторить работу;
  • когда конструктивно предусматривается выполнение сварочных шов, которые будут находиться в земле, рекомендуется покрыть антикоррозийным составом. В магазине приобретается антикоррозийная мастика;
  • если после выполнения расчетов фундамент нужно заложить достаточно глубоко, от свайного типа стоит отказаться — нерентабельно.

Возведение свайного гаража — быстрый, надежный, простой способ, с которым справится любой человек. Необходимо соблюдать технологию строительства, использовать сертифицированный строительный материал, следовать рекомендациям. Немного личного времени, надежное строение окажется в вашем дворе.
