Пошаговое руководство, как сделать винтовые сваи самому

Как самостоятельно закрутить винтовые сваи

Подготовив несколько отверстий, было решено пробовать вкручивать своими силами. Работали вдвоём, причём сваи вкручивались относительно легко и останавливались примерно на одном уровне. Ориентировочно – это 170-180 см. Судя по всему на этой глубине начинался другой более плотный материал, а может быть такие же – большие камни. Глубина промерзания в нашем регионе гораздо меньше.

Работа велась стандартным способом: в технологическое отверстие вверху сваи вставляли согнутый лом. С двух сторон лом удлиняли кусками труб по 2,5-3 метра. Получался довольно хороший рычаг, благо место под строительство заранее было подготовлено. Контроль вертикали вели обычным пузырьковым уровнем, без использования двухстороннего магнитного. Ямки засыпали и трамбовали тем грунтом, который из них извлекли.

После того, как все сваи были вкручены, на трубах сделал разметку горизонта, чтобы обрезать их в одну плоскость. Для этого применялся обычный гидравлический уровень. У меня есть лазерный, но в яркий солнечный день такой вариант не годится. Первоначальная высота сваи была отмечена 100 см., соответственно на более высоком уровне участка она получилась 80 см. И это хорошо видно на фото.

Чтобы точно отметить горизонтальный рез по периметру всей трубы, использовался обычный лист бумаги формата А4. Его как раз хватает, чтобы обернуть сваю диаметром 89 мм. и при этом сделать точную аккуратную разметку. Чёрный маркер хорошо был виден на рыжем цвете железной трубы.

Маленькая «болгарка», 4 тонких отрезных диска на 115 мм., 45 минут неторопливой работы и все сваи были обрезаны в один уровень. Остатки лишних отрезанных труб получились от 40 до 65 см. И не забывайте одевать защитные очки или маску. Глаза у вас одни и других не будет…

Теперь предстояло залить сваи бетоном. Заранее был приготовлен речной песок (примерно 40-50 ведер) и 2 мешка цемента марки 400. Раствор готовили в старом алюминиевом баке, который раньше служил в столовой или общепите. При помощи перфоратора и насадки-миксера такая работа не составила особого труда. Цемент и песок смешивались в пропорции 1:3.

Через некоторое время после заливки и трамбовки (обычная арматура 6-8 мм. для прокола раствора), бетон даёт усадку. Приходится подливать раствор в уровень труб ещё 6-8 см. Стоит это учитывать и не устанавливать оголовники сразу.

На следующий день были установлены и приварены оголовники. Монтаж элементарный: одеваешь сверху на трубу и привариваешь вертикальным швом (я делал именно так). Со сварных швов был удалён шлак небольшим молотком.

Так как у меня есть хороший краскопульт, компрессор и длинные кислородные шланги, решил покрасить винтовые сваи в чёрный цвет. Использовалась краска по металлу и ржавчине 3 в 1.

Что нужно знать о винтовых сваях

Сваи бывают не только стальными винтовыми, но и бетонными. В некоторых случаях, особенно при строительстве крупных и тяжёлых сооружений, предпочтение отдают последним, как более надёжным и долговечным. Но перед тем как сделать свайный фундамент своими руками из бетона, следует провести геологические изыскания и инженерные расчёты, чтобы убедиться в верности принятого решения.

Однако такие затратные мероприятия обычно проводят при строительстве дома из кирпича, бетонных блоков и других массивных материалов. Более лёгкие деревянные, щитовые и каркасные постройки можно ставить на основание из винтовых свай на любых грунтах, кроме скальных.

Но если речь идёт о капитальном строении, расчёт параметров свай все же необходим. Пренебречь им можно только при возведении второстепенных конструкций – беседок, сараев, бань, ограждений. И только для таких конструкций можно использовать самодельные винтовые опоры.


Металлический забор на винтовых сваях Источник spravka-region.ru

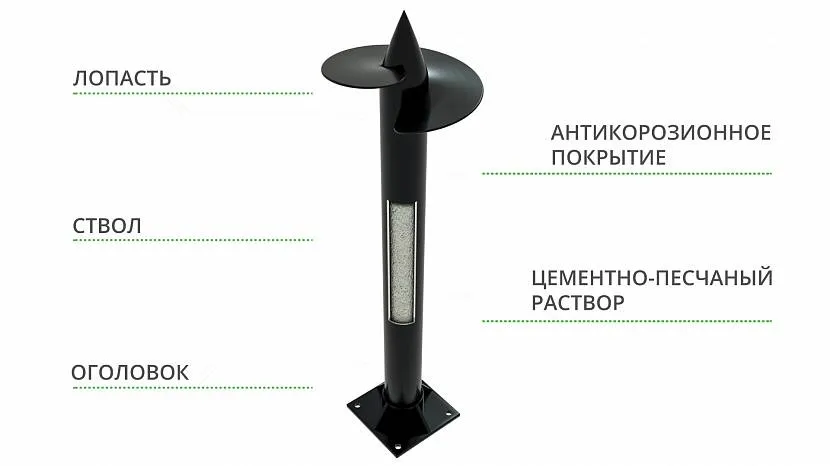

Составные части сваи

Внешне винтовая свая напоминает садовый бур и состоит из следующих частей:

  • ствол из стальной трубы;
  • острый наконечник в форме конуса;
  • лопасть (винт);
  • оголовок.

Основное отличие от бура заключается в перпендикулярном расположении лопасти относительно ствола, что позволяет ей входить в грунт, не взрыхляя его и не нарушая плотность.

Второе отличие – оголовок в верхней части конструкции, предназначенный для обвязки всех установленных элементов и устройства ростверка, так как сделать свайный фундамент без таких опорных площадок невозможно.

В заводских условиях сваи изготавливают либо методом литья, либо сварным способом, используя профессиональное оборудование. Они могут быть разной длины, отличаться диаметром лопасти, диаметром и толщиной ствола. Эти параметры подбираются в зависимости от расчётной нагрузки на основание и глубины залегания плотных слоёв грунта.

Кроме того, на производстве на все изделия наносят слой антикоррозионного покрытия, препятствующего разрушению металла, находящегося в постоянном контакте с влажной средой.


Свая заводского изготовления Источник www.balticdom.ru

Отличия конструкций кустарного производства от заводских

Изготовление фундаментных свай регламентируется нормативными документами. В частности, ГОСТ 8732 определяет качество металла для ствола, а ГОСТ 9.307-89 качество цинкового покрытия. В них прописаны марка и толщина стали, её химический состав и другие характеристики. Решая, как изготовить сваи винтовые своими руками, эти документы желательно изучить, чтобы получить на выходе качественные изделия.

Не имея возможности для самостоятельного изготовления, но желая сэкономить на опорах, некоторые застройщики покупают их у «кустарей» – мастеров, производящих металлические конструкции в условиях, далёких от заводских. Разумеется, никаких гарантий они не дают, и убедиться в качестве такой продукции до начала строительства невозможно.

В частности, как самоделки, так и изделия кустарного производства могут не обладать необходимой прочностью, лопасти могут деформироваться или отрываться при вкручивании в плотный грунт, а отсутствие качественной противокоррозионной обработки может привести к разрушению металла и ослаблению фундамента.


Разрушение всего одной опоры приведёт к ослаблению и перекосу фундамента Источник тверьстрой.рф

Тем не менее, вопрос, как сделать самому винтовые сваи своими руками, для многих остаётся актуальным из-за высокой стоимости сертифицированных изделий. Специалисты допускают применение самодельных опор, но лишь при возведении лёгких построек, надёжность и долговечность которых не имеют решающего значения. Фундамент для жилых домов, капитальных надворных построек, кирпичных и каменных ограждений должен возводиться из заводских свай, произведённых в соответствии с нормативными требованиями.

Расчет свайного фундамента

Общее количество свай и их разбивка рассчитана на строительство одноэтажного дома 7х7 м.Ориентировочный вес расходных материалов (кровля, дерево, обшивка и т. Д.) — 25000 кг. Полезная нагрузка: 7x7x150 (принятое значение для жилых помещений) = 7350 кг. Снеговая нагрузка: 7x7x180 (постоянная) = 8820 кг. Расчет общей массы нагрузки на фундамент: 25000 + 7350 + 8820 = 41170 кг. Это значение необходимо умножить на коэффициент безопасности 1,1. У нас 45 287 кг.

Теперь осталось полученное значение разделить на размер нагрузки на сваю (например, винт): 45287/2000 = 22,6435. После округления получаем 23. Это необходимое количество носителей.Стадия монтажа — 1,2 м.

Особенности

Винтовые сваи для забора — особенности выбора и тонкости монтажа

Винтовые сваи представляют собой пустотелые трубы с резьбой, оборудованные сварным наконечником. Для строительства забора на каменистых почвах используют комбинированные, с дополнительными лопастями, модели. Они обеспечивают равномерность нагрузки на металлическую трубу и увеличивают прочность конструкции. На торфяных и песчаных грунтах используют сваи с закрытым наконечником, на всех остальных – с открытым. Трубы выпускаются с различным диаметром, выбор которого зависит от почв, высоты заграждения, материала для заполнения, наличия калитки и въездных ворот, от ветровой нагрузки и уровня промерзания грунта.

Наиболее распространёнными считаются трубы диаметром 76 и 89 мм. Они предназначены для монтажа забора из профлиста, шифера, металлического штакетника и готовых сварных секций. Для облегчённого заграждения из сетки рабицы или деревянного штакетника достаточно будет свай с диаметром 57 мм.

Винтовые сваи устанавливаются в землю ниже уровня промерзания грунта. Монтаж производится с определённым шагом, равным длине одной секции. Сверху на них монтируются столбы, между которыми и размещается заполнение. В качестве них часто используются трубы чуть меньшего диаметра, которые вставляются в полость сваи и надёжно фиксируются в ней.

Винтовые сваи для заборов

Винтовые заборы, как понятно из названия, монтируются при помощи винтовых свай, которые или являются фундаментом для заборных столбов, или выполняют их функцию.

Они представляют собой металлические пустотелые трубы, один конец которых заострен и имеет резьбу. Для защиты от коррозии, на них наносится специальное антикоррозийное покрытие.

Сваи принято различать по нескольким параметрам.

Во-первых, они делятся по виду резьбы:

  • имеющие стандартную резьбу (рис. 1);
  • с лопастями;
  • с комбинированной резьбой (рис. 2).

Сваи с разной резьбой различаются не только внешне, но и тем, какую нагрузку они рассчитаны выдерживать. Самыми надежными считаются с лопастями, но являются и самыми дорогостоящими. Они, как правило, имеют две лопасти, что увеличивает надежность опоры, потому как вторая предназначена распределять давление, которое оказывается на сваю. За счет этого улучшается несущая способность, а кроме того появляется возможность применения их на любых видах грунта.

Во-вторых, сваи различаются по своему диаметру.

Наиболее популярные сечения для установки заборов:

  • диаметром 57 мм;
  • диаметром 76 мм;
  • диаметром 89 мм.

Но самыми распространенными в строительстве заборов являются сваи из труб, диаметр которых равен 76 мм.

В-третьих, их различают по способу изготовления:

  • сварные;
  • комбинированные;
  • литые.

Наиболее популярны для возведения заборов сварные сваи. Литые же, способные выдерживать большие нагрузки, оптимальны для строительства домов.

Что касается комбинированных свай, то по своим качествам они уступают первым двум видам, поэтому их используют намного реже.

Сварные сваи

Сварная свая – это металлическая труба, один конец которой имеет вид конуса с приваренными к нему лопастями. Его обрабатывают специальным антикоррозийным составом. Лопасти, как и конус, формируются плазменной резкой, благодаря чему обеспечивается точность изделия. Они отлично подойдут для установки забора, так как в этом случае на них не будет оказываться серьезной нагрузки, но для строительства дома они непригодны из-за невысокой прочности.

Винтовые сваи, имеющие сварной наконечник, в свою очередь, делятся на несколько видов:

  • для каменистого грунта – имея двойные лопасти, они создают надежное сцепление с грунтом. Использование их для строительства заборов нерационально, из-за отсутствия серьезных нагрузок на них;
  • с наконечником открытого типа – подходит для любых грунтов;

с наконечником закрытого типа – также подойдет для грунта любого типа.

Литые винтовые сваи

Литая свая имеет винтовую конусовидную сторону. Их изготавливают с помощью литья по идеально точным моделям, в виде определенных форм. Именно с их помощью и создается монолитный наконечник с лопастями. Главное их преимущество – это высокая прочность при длительной эксплуатации, благодаря тому, что выполняются они полностью стальными.

Литые винтовые сваи различают по тому, для каких типов грунтов они предназначены. Они бывают:

  • стандартными. Для обычных грунтов с крупными лопастями;
  • для участков с высокими грунтовыми водами. Со средними лопастями, гарантирующими, что во время ввинчивания, грунт не будет разрыхляться;
  • для вечномерзлых грунтов. С лопастями небольшого размера, которые облегчают работу по установке сваи и исключают риск перекоса.

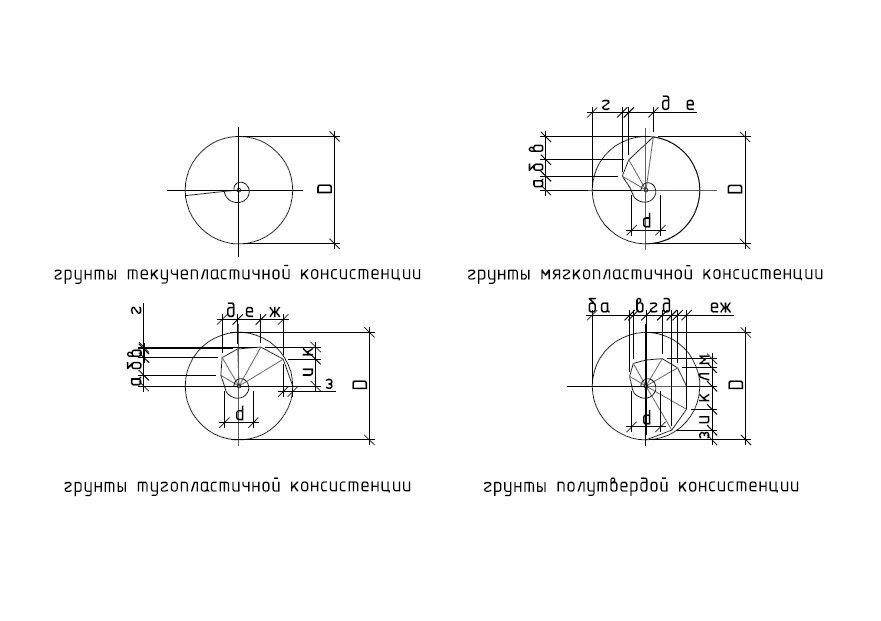

Чертеж лопасти винтовой сваи

В основе современной методики проектирования фундаментов (СП 24.13330.2011) лежат упрощенные модели взаимодействия грунтов и винтовых свай (модель Мариупольского для анкеров), разработанные еще в 60-ых годах прошлого века и не учитывающих целый ряд особенностей работы винтовых свай. Поэтому увеличение диаметра лопасти (площади опирания) до сих пор рассматривается как один из основных способов повышения несущей способности.

Конечно, нельзя отрицать, что диаметр влияет на несущую способность сваи

Но не менее важно добиться того, чтобы во время погружения структура грунта нарушилась минимально. Тогда в работу сваи будет включен максимальный объем околосвайного массива грунта естественного сложения

Добиться этого можно, подобрав конфигурацию лопасти под конкретные грунтовые условия.

Чтобы подтвердить это, специалисты отдела научно-исследовательских и опытно-конструкторских разработок в рамках испытаний, проводившихся на опытном полигоне, подробно исследовали работу двух свай с лопастью:

  1. в 1,25 витка, которая начинается на скошенной части ствола и плавно увеличивается в диаметре (наиболее распространенная конфигурация).
  2. аналогичного диаметра, но имеющей конфигурацию, подобранную на основании данных о грунтовых условиях.

Обе конструкции были погружены на площадке сложенной глинистыми грунтами мягкопластичной консистенции. По результатам статических испытаний вторая свая показала большую несущую способность (на 20 %), хотя совокупная площадь поверхности первой конструкции была выше. Причина кроется в том, что лопасть в 1,25 витка при погружении рыхлит грунт в гораздо большей степени, а это приводит к снижению несущей способности.

Конструктивное исполнение однолопастных винтовых свай с лопастью в 1,25 витка, расположенной на конусе, было ориентировано прежде всего на решение задачи по облегчению их погружения в грунт

Это было важно для энергетического строительства, в котором ранее применялись такие конструкции. При этом несущая способность обеспечивалась за счет увеличения длины и диаметра ствола

Конечно, относительно конструкции с лопастью в 1,25 витка свая с конструктивными параметрами, соответствующими грунтовым условиям потребует несколько большего крутящего момента для установки. Но в итоге при меньшей материалоемкости обеспечит большую несущую способность.

Чтобы определить характеристики грунтов, необходимые для назначения конфигурации лопасти, достаточно провести геотехнические и геолого-литологические исследования (подробнее «Геотехнические и геолого-литологические исследования и измерения коррозионной агрессивности грунтов»).

Как закрутить винтовые сваи своими руками

  1. прут (лом), продетый в проушины сваи – самое простое приспособление. Удлинить прут можно путем одевания с двух сторон полых труб. Однако такой подход чреват деформацией сваи. Причиной может стать: достижение сваи плотного грунта, твердого предмета, недостаточная толщина ствола сваи (трубы).
  2. монтажный оголовок. Приспособление позволяющее исключить деформацию верхней части сваи. Монтажный оголовок изготавливают из трубы, на которую наварены хомуты. При данном способе прут (рычаг) вставляется в хомуты.
  3. мясорубка. Приспособление, имеющее привод от электродрели. Мощность дрели должна составлять более 1000 Вт, количество оборотов в минуту – 600.
  4. мотобур.
  5. сваекрут. Такое приспособление позволит полностью механизировать процесс закрутки. Правда, ввиду его стоимости, покупать приспособление целесообразно только при необходимости закручивания большого числа свай. В частности, его покупают строительные бригады. Однако сваекрут можно арендовать, эта услуга обойдется в 800 руб/час. Минимальное время – 8 часов.

Как правило, застройщики не рискуют закручивать винтовые сваи под дом самостоятельно. В этом случае привлекается специальная техника, которая выдвигает единственное условие – свободный доступ к месту установки. Техника работает намного быстрее и эффективнее людей, единственный минус – высокая стоимость. Помимо этого, нужно будет оплатить работу бригады из трех людей (минимум) – одного оператора и двух человек контролирующих процесс закручивания.

Самостоятельное изготовление винтовых свай

Сваи ручного производства

Выбрав в качестве основания дома свайный фундамент, необходимо определить, какие сваи будут использоваться. Элементы заводского изготовления отличаются прочностью и надежностью, но стоят дорого. Сваи собственного изготовления потребуют меньших затрат, но гарантия качества в этом случае сводится к минимуму.

Остановив выбор на сваях ручного производства, важно тщательно изучить конструкцию винтовой сваи и технологию ее изготовления

Конструкция сваи

Сваи и заводского, и собственного изготовления имеют одинаковое строение:

https://youtube.com/watch?v=mTynuSvGAwo

  • Основным элементом винтовой сваи является ствол. Он представляет собой круглую трубу, стенки которой имеют толщину не меньше 4 мм.
  • Другая важная часть – наконечник в виде конуса, расположенный на нижнем конце сваи.
  • Не менее важна спиральная лопасть, приваренная к конусному наконечнику.
  • На винтовые сваи, которые предполагается использовать в качестве основания под деревянные строения, дополнительно приваривают квадратные пластины с отверстиями – оголовки.

Подготовка к изготовлению свай

Перед тем, как приступить к изготовлению винтовых свай своими руками, необходимо сделать чертеж изделия. На нем указываются основные параметры сваи:

  • Диаметр ствола.
  • Высота конусного наконечника.
  • Общая длина сваи (ствол + наконечник).
  • Расстояние между нижним краем лопасти и вершиной конуса.

Чертеж изделия во многом облегчит его разметку и сборку.

Изготовление лопастей: пошаговое руководство

Делаем лопасти для самодельной сваи

  1. Чтобы ускорить процесс работы, рекомендуется изготовить шаблоны будущих лопастей. Для этого необходимо вырезать два круга разного диаметра. Диаметр большого круга должен равняться наружному диаметру лопасти. Диаметр малого круга должен соответствовать диаметру ствола.
  2. Подготовленные шаблоны раскладывают на полосе стали и вычерчивают круги: вначале — большой, затем – малый.
  3. Вырезать лопасти нужно в следующем порядке: по вертикали выполняют рез до внутреннего круга, продолжают резать по внутренней отметке, затем обрезают изделие по контуру снаружи. В результате получается кольцо с прорезью.
  4. Изделие зажимают в тисках и по разрезу отгибают концы в разные стороны. При этом расстояние между концами должно быть не более 15 см.

Изготовление конусного наконечника

Как и на предыдущем этапе, вначале нужно изготовить шаблон. В этом случае требуется вырезать треугольник. Чтобы определить высоту шаблона, нужно диаметр трубы умножить на два. Для определения размера основания треугольника длина окружности трубы делится на определенное количество секторов. Чаще всего их делают четыре.
Нижнюю часть трубы размечают на четыре сектора и вырезают их болгаркой.
Полученные треугольники на конце трубы сбивают к центру до полного соединения.
Линии стыков проваривают сплошным швом

При этом важно следить за качеством работы.

Окончательная сборка свай

Сборка единого элемента заключается в приваривании винтовой лопасти к нижнему краю сваи

При этом важно следить, чтобы между основной частью сваи и винтовым элементом не было зазора. При обнаружении просветов между поверхностями этих элементов необходимо больше разогнуть торцы спирали

Нижний край винта должен располагаться на расстоянии 5 см от вершины конуса.

Сваривать элементы можно только после полного примыкания лопасти к поверхности конуса. При этом сварка должна проводиться сплошным швом, чтобы винт не оторвался в процессе закрутки сваи.

Основное назначение и виды свайных фундаментов.

Свайный фундамент используется при строительстве промышленных и жилых объектов, его можно использовать при строительстве многоэтажных домов даже на мягких грунтах.

Такой фундамент позволяет значительно сократить процесс обустройства подвальных помещений или полностью исключить эти строительные работы из сметы затрат.

Основные причины возведения свайного фундамента следующие:

  • Слабый верхний слой почвы. Такие почвы могут содержать перегной, примеси торфа, песок, глину.
  • Наличие большого количества воды в почве делает ее зыбучим песком.Такие природные условия создают необходимость переноса нагрузки конструкции на более плотные и глубокие почвы; устройство свайного фундамента с ростверком, повышенная плотность почвы.
  • Используя свайный фундамент, можно сократить объем земельных работ. Также снизятся затраты на подготовку: рытье котлована, аренда грузовика, вывозка выкопанного грунта, засыпка, покупка бетона и многое другое.

Свайный фундамент бывает нескольких разновидностей:

Cвайно-ростверковый, свайно-винтовой, свайно-ленточный. У каждого типа есть достоинства и недостатки, мы рассмотрим их подробнее.

Винтовые сваи для забора

Что это такое?

Сваи классифицируют по разным параметрам. Они делятся по типу резьбы:

  • С комбинированной резьбой.
  • С лопастями.
  • Со стандартной резьбой.

Сваи, имеющие разную резьбу, отличаются внешне, а еще и тем, какую нагрузку они способны выдерживать. Наиболее надежным вариантом считаются те, что с лопастями, но при этом самые дорогие. Они обычно оснащены 2 лопастями, что увеличивает опорную надежность, так как вторая предназначена для распределения давления, которое будет оказано на сваю. Благодаря этому улучшится несущая способность, а еще появляется возможность использования их в любых типах почвы. Еще они отличаются по диаметру. Самым популярным сечением для монтажа оград стал:

  • Диаметр 8.9 см.
  • Диаметр 7.6 см.
  • Диаметр 5.7 см.

Но наиболее популярным забором в строительстве стали трубные сваи, у которых диаметр составляет 7.6 см. Еще они отличаются по методу изготовления:

  • Литые.
  • Комбинированные.
  • Сварные.

Обрели популярность сварные сваи для изготовления заборов, а вот литые могут выдерживать высокие нагрузки и оптимальны для домостроительства. Что касательно свай комбинированного типа, то по своим свойствам они хуже первых двух видов, а потому их применяют куда реже.

Виды

Сварные

Сваи сварного типа – труба из металла, у которой один конец конусообразный и имеет приваренные к нему лопасти. Его обрабатывают посредством особых антикоррозионных составов. Равно как и конус, лопасти делают методом плазменной резки, за счет чего будет обеспечена точность изделия. Они идеально подойдут для забора из винтовых свай, потому что в этом случае не них не будет оказана ощутимая нагрузка, но для выстраивания дома они непригодны из-за низкой прочности. Винтовые сваи со сварным наконечником можно поделит на такие виды:

  1. С открытым типом наконечника – подойдут для любого типа почвы.
  2. Для каменистого грунта – оснащены двойными лопастями, что создает надежное сцепление с почвой. Их использование при строительстве оград нерационально из-за отсутствие высоких нагрузок на них.
  3. С закрытым наконечником – тоже подойдут для любой почвы.

А теперь поговорим о второй разновидности свай.

Винтовые литые

Такие типы свай обладают конусовидной винтовой стороной. Их делают методом литья по идеальным точным моделям в виде определенной формы. Именно посредством них и будет создан монолитный наконечник с лопастями. Их основное достоинства – высокий уровень прочности при долгосрочной эксплуатации за счет того, что они выполнены в полной мере стальными. Винтовые литые сваи отличаются по тому, для какой почвы они предназначены. Они могут быть:

  • Для вечномерзлого грунта – с небольшими лопастями, что облегчает работы по монтажу свай и исключает риски перекоса.
  • Для участков, где высокое залегание грунтовых вод – имеют средние лопасти, что гарантирует отсутствие разрыхления грунта при ввинчивании.
  • Стандартные – для простой почвы с большими лопастями.

А теперь о преимуществах.

Изготовление наконечников

Оптимальная длина наконечника самодельной винтовой сваи в два раза больше диаметра трубы. Наконечники делают четырех типов:

  • Из тела трубы;
  • Из отдельных сегментов;
  • Цельнометаллические;
  • Крестообразные.

В первых двух случаях наконечник образуют 4-6 треугольных сегмента, вырезанные болгаркой из листового металла толщиной 4-5 мм или нарезанные в виде короны в нижней части трубы. Из этих сегментов нужно сформировать конусы в виде равнобедренной пирамиды, операция производится сваркой по прихваткам.

Цельнометаллические наконечники вытачивают из металлического круга диаметром, равным диаметру трубы, такие наконечники используют при установке свайных опор на плотных грунтах и почвах, содержащих камни и корневища.

Для легких грунтов можно сделать крестообразною пику: из треугольных заготовок сварить крестообразную пирамиду. Конструкцию приваривают к нижней части трубы на заглушку.

Самый бюджетный вариант – свая без наконечника, нижнюю часть трубы срезают болгаркой под углом 45 градусов, на отверстие устанавливают заглушку. Такой вариант используют для ограждений, когда устанавливают винтовую сваю не на плотный слой грунта, а заглубляют на 1.5-1.7 метра.

Какие опоры лучше использовать?

При строительстве частного дома, бани или сарая лучше всего готовить такие типы фундамента:

  1. Винтовые сваи – они производятся на заводах, существует большое количество видов и типоразмеров. Винтовые опоры могут иметь различные характеристики. Самые надежные и долговечные – это оцинкованные. Но у них достаточно высокая стоимость. Монтаж опор очень простой – сваи ввинчиваются в землю, словно саморезы. Скважину при этом делать не потребуется. Сверху на сваи крепятся оголовки. Вот как правильно сделать свайный фундамент своими руками.
  2. Сваи буронабивного типа монтируются на строительной площадке в заранее подготовленные скважины. У такого типа свай высокая несущая способность, низкая себестоимость, а главное, они долговечны. Самостоятельно возвести такое основание можно без привлечения специальной техники. Достаточно сделать скважины, на их дно насыпается песок и трамбуется. Затем монтируется опалубка и армирование, после чего заливаете бетон внутрь.

В любом случае после окончания монтажных работ необходимо все оголовки выровнять и соединить с помощью обвязки в единую конструкцию.

Изготовление сердечника столба

Используя длинный сердечник, изготовленный из прутков арматуры, вы сможете полностью заменить цельную профильную трубу, и сэкономить тем самым на металле. Это позволит в несколько раз удешевить процесс строительства заборов или хозяйственных построек. Поэтому рекомендую взять себе эту технологию на вооружение.

Основа сердечника — четыре арматуры нужной длины (в данном случае были использованы прутки по 1,4 метра), которые соединены крестовиной, приваренной на конце, примерно на расстоянии 10 см от края

Верхние части арматуры приварены к внутренней стороне профиля. Однако можно приварить и к наружной стороне профильной трубы — хуже не будет.

Часть профиля, которая будет выступать над землей желательно обработать алкидной грунтовкой ГФ-021 или другими аналогичными составами.

Изготовление лопасти

Для изготовления лопасти винтовой сваи вам потребуется:

  • сталь листовая толщиной 5 мм;
  • плазморез;
  • тиски;
  • шаблоны для разметки внутреннего и наружного диаметров заготовки;
  • рычаг для растяжки спирали винта (подойдет обыкновенный лом).

Порядок выполнения работ

Поскольку для устройства фундамента потребуется немало свай, размечать каждую заготовку при помощи циркуля нецелесообразно.

Лучше потратить некоторое время на изготовление шаблонов, зато скорость разметки будущих лопастей с их помощью будет гораздо выше.

Вам потребуется всего два шаблона:

  • малый круг, диаметр которого равен наружному диаметру трубы;
  • большой круг диаметром, равным наружному диаметру винта.

На шаблоны желательно нанести центральные оси: так их проще ориентировать на стальной полосе во время разметки.

После изготовления шаблонов можно приступать к дальнейшим операциям.

Раскрой полосы

Правильный раскрой стальной полосы позволяет уменьшить количество отходов.

Поэтому длина и ширина ее должны быть кратными наружному диаметру заготовки лопасти:

  • по ширине должен укладываться большой шаблон без припусков. То есть, если его диаметр равен 200 мм, то и ширина полосы должна быть 200 мм;
  • по длине полоса должна равняться диаметру шаблона, умноженному на количество заготовок (без припусков на зазоры между заготовками).

Чтобы все лопасти получились одинаковыми, следует полосу расчертить: провести горизонтальную ось по ее длине и вертикальные – с шагом, равным диаметру лопасти. Первая вертикаль размечается от короткой стороны полосы на расстоянии, равном половине диаметра заготовки.

При помощи шаблонов размечаются круги. Делать это можно в любом порядке: сначала малые (внутренние), затем большие (наружные) либо наоборот.

Но если вы решили оси на полосу не наносить, разметку надо начинать с наружного контура заготовки.

Изготовление винтовой спирали

При помощи плазмореза последовательно вырезаются заготовки. Сначала выполняется рез по вертикальной оси – до внутреннего круга, затем – по внутренней разметке, и только после этого вырезается наружный контур лопасти.

Полученные кольца по одному закрепляют в тисках вертикальным разрезом вверх и при помощи рычага разводят их торцы: сначала отгибается один торец, затем заготовку освобождают из тисков, переворачивают, закрепляют – и отгибают второй торец.

Расстояние между ними должно быть 130-140 мм (если диаметр лопасти равен 200 мм). Причем нижний конец лопасти (который закручивается в грунт) отгибается на меньший угол, чем верхний.

При изготовлении винтовых свай своими руками это самый сложный момент, так как неправильно подобранный угол не даст вкрутить винт в грунт.

Как сделать фальш-цоколь

Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.

Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.

Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.

По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
