Перемычка в несъемной опалубочной конструкции: правила установки
Использование U-образного материала значительно облегчает перекрытие проемных участков. Размеры блоков данной формы совпадают с параметрами обычных стеновых камней. Монтаж можно выполнять вручную, не привлекая специальную технику.
При монтаже сборной оконной перемычки в доме из газобетона применяется обычный клеевой раствор. Утолщенная стена наружного типа создает защищенность от потерь тепловой энергии. В качестве дополнения по такой стене укладывается утеплительный материал в виде минерализованной ваты либо пенопласта.
Установка выполняется следующим образом:
- Под сборку фигурных блоков подготавливается жесткая основа по срезу крайнего проемного участка. Чтобы в процессе заливки не образовались прогибы, основу в определенных точках подпирают металлическими трубами или деревянными брусками.
- Блоки укладываются по помосту, по стенкам устраивается напуск длиной в 25 см. При этом опорные стеновые элементы не должны иметь трещин и других деформирований.
- Утолщенную стену размещают с наружной стороны, по этому краю пускают утеплительный материал. Лоточные торцы склеиваются растворным составом, приготовленным в соответствии с инструкцией от изготовителя.
- В лоток помещается каркас из арматуры, стержни которого скреплены вязальной проволокой с шагом в сорок – пятьдесят сантиметров.
- U-образная форма блока заливается бетонным составом марки М200, отличающимся мягкостью консистенции.
- В момент заливки следует добиться равномерного наполнения полости и обволакивания металлических прутьев. С этой целью раствор накладывается слоями, разравнивается кельмой.
- Демонтаж помоста разрешается выполнить через три недели.
U-образная перемычка из газобетона над окном может быть собрана еще одним способом. На поверхности земли либо в помещении выравнивается площадка, устраивается устойчивая основа, для чего рекомендуется воспользоваться деревянным настилом.
Лотковая перемычка составляется по необходимой длине, блоки соединяются клеем. Монтируется арматура, заливается раствор по уже знакомой технологии.
Устройство перемычек в газобетонных стенах может выполняться и таким образом. Проем перекрывается блоками, уложенными на равнополочные профили № 75. Если конструкция по длине превышает два метра, можно использовать уголок № 100. Их прочность придаст балке достаточную несущую способность.
Перемычки из металлического уголка в стене из газобетона могут устанавливаться двумя способами:
- полки уголка врезаются в центре или на треть от края;
- металл размещается по краям с внешней и внутренней стороны.
Утопленный в блоки металл не нарушает внешность кладочного ряда. Стену даже можно потом покрасить без нанесения штукатурного слоя на верхнюю часть.
Если фасад планируется оштукатурить, уголки можно установить по краям балок. При правильной подрезке газобетона перемычка получится гладкой.
Перед монтажом перемычки из уголка для газобетона следует учесть определенные особенности:
- поверхность металла зачищается от коррозии, грунтуется, покрывается краской;
- уголки между собой сцепляются сварным способом;
- после устройства пропилов поверхность рекомендуется обеспылить;
- с каждой стороны должен соблюдаться напуск, равный 25 и более сантиметрам;
- чтобы отделка проходила удобно, уголок следует обернуть сеточкой для штукатурки;
- перед укладкой изделий на торцы и спилы обязательно наносится клеевой состав.
Армированные газобетонные перемычки YTONG
Компания Xella(Кселла) предлагает вашему вниманию Армированные газобетонные перемычки YTONG. Отличительной особенностью перемычек является то, что, помимо основной несущей функции, они обеспечивают отличную теплоизоляцию без дополнительного утепления.
Перемычки для несущих наружных и внутренних стен Ytong ПН250 с высотой 249мм
Перемычки для внутренних ненесущих стен Ytong ПП250 с высотой 249мм
Перемычки для несущих наружных и внутренних стен Ytong ПН125 с высотой 124мм
Отличительной особенностью перемычки ПН250 перед перемычкой ПН125 это способность выдерживать более весомые нагрузки. При этом перемычки ПН250 не требуются дополнительные ряды кладки блоков Ytong для достижения несущей способности. В тоже время перемычки ПН125 обладают более низким весом.
Мостики холода, создаваемые железобетонными и кирпичными перемычками, – одна из главных проблем при постройке энергоэффективных зданий. Благодаря армированным газобетонным перемычкам Ytong, эту проблему можно успешно решить.
Как результат – однородное основание для оштукатуривания по всей поверхности стены. Богатый ассортимент размеров позволяет применять их для стеновых блоков любой ширины.
При подъеме и установке в проем перемычек Ytong обходятся без применения подъемных механизмов благодаря их небольшому весу. Отметим ключевые преимущества армированных перемычек для газобетонных блоков Ytong:
- Великолепные характеристики теплопроводности. Дополнительное утепление не требуется.
- Небольшой вес по сравнению с железобетонными аналогами.
- Использование как в самонесущих, так и в несущих стенах.
- Исключительная точность геометрических размеров, облегчающая отделку.
- Высокий уровень огнестойкости.
Благодаря использованию таких перемычек можно получить однородное основание под штукатурку на всей поверхности стены. Готовые перемычки YTONG заменяют железобетонные перемычки.
Газобетонные перемычки | Эскизное и рабочее проектирование коттеджей, частных домов. Проектная группа ProektProekt
В этой статье я описал какие виды перемычек существуют для дома из газобетона. Про газобетонные перемычки я писал как о оптимальной конструкции для перекрытия проемов во внешних стенах. Но по факту обычно оказывается, что таких перемычек нет в наличии у производителя или у дилеров, В России их вообще не производят, в Украине я не встретил, где их можно приобрести. Пару раз общался непосредственно с представителями производителя Аэрок и Итонг в России — ответа по покупке перемычек было два: либо их привезут из стран Балтии, и это будет очень дорого, либо прямо говорили, что не производят, поэтому в своих конструктивных решениях газобетонные перемычки не применял. И тут я наткнулся на интересную информацию — украинское представительство компании Аэрок начала выпуск и продажу газобетонных перемычек.
Еще раз немого опишу проблему которая возникает при применении обычных железобетонных перемычек в доме из газобетона. Дело в том, что ж.б. заводская перемычка имеет высокий показатель теплопроводности, у газобетона он в десятки раз меньше, в результате, если применить ж.б. перемычку в теплой газобетонной стене — получим мостик холода. Нужно устраивать разного рода мероприятия по локализации или удалению мостика холода — это может быть локальное утепление, применение U-блоков и так далее. Но проще всего применить перемычку из такого же материала как и основная стена — то есть из газобетона, по теплопроводности газобетонный блок и перемычка практически одинаковы, то есть мостика холода не возникнет.
Фото с сайта http://www.aeroc.ua
Удобно также то, что газобетонные перемычки Аэрок выпускаются кратно высоте блока, то есть 200 и 400 мм, что упрощает ведение кладки и уменьшает количество отходов (с ж.б. перемычками такая проблема была актуальной). Немного проанализировав номенклатур могу сказать, что максимальный проем перекрываемые такой перемычкой — 2.8-2.9м, чего вполне достаточно для ширины окон в частных домах.
Перечень выпускаемых газобетонных перемычек компанией Аэрок
По несущей способности различают два вида перемычек — 15, 25 кН. Этого достаточно для несущих стен двухэтажного коттеджа с ж.б. перекрытиями. Более подробную и детальную техническую информацию можно получить в брошюре Аэрока тут.
Перемычка работает как однопролетная балка, способная принять равномерную распределенную нагрузку. Перемычки нежелательно нагружать сосредоточенной нагрузкой. Армирование перемычки выполнено таким образом, что панели межэтажных перекрытий можно опирать непосредственно на перемычку без кладки дополнительного ряда блоков.
Больше всего в этой конструкции мне нравится то, что Вы не оставляете шанса строителям ухудшить работу конструкции или выполнить ее неправильно, неграмотно. Вы покупаете перемычку с гарантированной заводской прочностью, все что нужно — осуществить монтаж! Не нужно месить бетон, укладывать арматуру без расчета, не надо ждать пока бетон схватиться, не надо утеплять.
Ну есть, конечно, и небольшой минус — это вес, газобетонные перемычки легче железобетонных, но не на столько, чтобы монтаж можно было осуществить без крана или подъемного оборудования, думаю оно понадобиться:) Вес средней перемычки ~60-150кг
Я люблю простые конструктивные решения, которые не дают строителям возможности «перекрутить проект», которые гарантировано работают, работают долго и надежно. Мне кажется, что газобетонные перемычки — это простое и оптимальное решение для частного дома. Скажу больше — ждем от Аэрока газобетонные плиты перекрытия и возможно частные стройки станут еще интересней и проще!
Особенности монтажа перемычек
Установка газобетонных перемычек может проводиться на стены из различных материалов. Устройство перемычек в газобетонных стенах отличается простотой и скоростью работы. Сегодня многие выбирают газобетон как основной материал при воздвижении домов и коттеджей. Этот выбор делается в силу преимуществ газобетона перед другими материалами по его способностям сохранять тепло и давать меньше нагрузки на фундамент, чем большинство аналогичных изделий.
Если основным материалом постройки являются газобетонные блоки, стоит применять тот же материал и при установке перемычек. Это облегчит дальнейшую работу по штукатурке и отделке стен.
Важным качеством газобетонных перемычек является возможность легкого монтажа на клеевом растворе.
Что такое перемычка
Технология возведения глухих стен в газобетонном доме никаких вопросов не вызывает. Однако, рано или поздно понадобится сделать проем для окна, двери или какого-нибудь технологического люка. Технологически, эта операция никаких проблем не создает — начиная с определенного уровня ряды кладки прерывают на заданную ширину. Основная задача — уложить газоблоки так, чтобы края проема оказались максимально ровными и вертикальными.
Когда проем поднят на нужную высоту, его необходимо замкнуть. Здесь нужна какая-то площадка, на которую можно произвести опирание газоблоков, расположенных над проемом. Это участок проблемный, так как газобетонные блоки оказываются в подвешенном состоянии и удерживаются только при помощи клеевого состава.
В старину этот вопрос решали с помощью прикладной геометрии. Верхнюю часть проемов делали арочной формы с центральным клиновидным камнем — замком. С его помощью над проемом устанавливался купол устойчивого равновесия, когда увеличение нагрузки способствовало лишь усилению арки.
Однако, этот способ требовал индивидуальной подгонки каждого проема и не позволял использовать унифицированные детали — с изменением ширины необходимо было изменять размеры замка. Вопрос решился с появлением железобетонных деталей, полностью перекрывавших проем в верхней части. Они имеют форму штучного элементы кладки (в нашем случае — газоблока), но в длину значительно превосходят стандартный размер.
Технологические требования к перемычкам
Для обеспечения прочности верхней части проемов и сохранения общей конструкционной прочности, перемычки должны соответствовать следующим требованиям:
- ширина перемычки в доме из газобетона должна совпадать с толщиной стены. Если ее недостаточно, используют две детали, уложенные рядом, но общая их ширина должна точно соответствовать параметрам стены;
- концы перемычки, уложенные на противоположные края проема, должны опираться на целые блоки, а не на обрезанные (подогнанные по длине) брикеты;
- нанесение клеевого состава должно производиться не только на горизонтальные участки, но и на вертикальные или продольные поверхности (если использованы две детали, уложенные рядом);
- глубина опирания перемычек на края проемов должна быть не менее 200 мм (если деталь несущая), или 100 мм для ненесущих элементов;
- при монтаже перемычки необходимо внимательно следить за положением детали (не перепутать верх и низ).
Последнее правило актуально для заполняемых разновидностей перемычек, которые после укладки оснащают арматурным каркасом и заливают бетоном для усиления и увеличения несущей способности. Дальнейшая укладка блоков производится с учетом времени, необходимого для набора отливкой конструкционной прочности.
Достоинства и недостатки готовых перемычек
К достоинствам стандартных деталей следует отнести:
- прочность, высокая несущая способность;
- унифицированные размеры, соответствующие параметрам штучных элементов кладки и не требующие использования дополнительных деталей;
- использование перемычек значительно ускоряет и упрощает монтаж строительных элементов;
- взаимозаменяемость деталей — газобетонные перемычки для проемов можно заменить другими подобными элементами из железобетона или других материалов.
Недостатки:
- приходится учитывать размеры основных кладочных элементов и подбирать под них высоту перемычек;
- с увеличением ширины проема уменьшается несущая способность детали, требуется усиление;
- вес перемычек значительно больше, чем у газоблоков, что при укладке иногда вынуждает использовать подъемную технику.
Несмотря на присутствие некоторых минусов, альтернативы для перемычек не существует Во всяком случае, в рамках современного технологического цикла. Поэтому, к минусам этих деталей принято относиться как к особенностям конструкции, что максимально соответствует реальной ситуации.
Как укрепить стены и перемычки стальными уголками правильно?
Когда нужно усилить стену стальным уголком, то следует соблюдать следующие условия:
- от 20 см опоры с обеих сторон, пустоты между кладкой и уголком заполняют цементным раствором;
- если запланированы штукатурные работы, то уголок нужно обернуть подходящей сеткой;
- перед использованием стальной уголок следует покрасить со всех сторон.
Для стен из газобетона придется учесть, что стальные уголки врезаются в блоки не ближе 1/3 от края, а также помнить о следующих нюансах:
- размещать заготовку с внешней/внутренней сторон здания не рекомендуется;
- на перемычку наносят клей и устанавливают блоки, их между собой тоже соединяют клеем;
- над оконными проемами нужно сначала установить перемычку, а потом утеплить и оштукатурить уголок.
Кирпичная кладка выдерживает собственный вес, но только после того, как набирает марочную прочность. А что для этого нужно? Два главных условия: проем умеренной ширины и отсутствие нагрузки от перекрытий. Стальные уголки позволяют соорудить поддержку для застывающего кладочного раствора и избежать его деформации.
Если установить перемычку неправильно и не утеплить наружную часть конструкции, то на откосах внутри помещения будет накапливаться влага.
Основные преимущества
Перемычки из газобетона обладают определенными положительными качествами:
- Удобное применение – стены получаются ровными, по ним лучше выполнять отделку.
- Энергоэффект – ровные геометрические параметры перемычек дают возможность монтировать их с помощью клеевого состава, полностью исключая образование «мостика холода».
- Нет необходимости в утеплении – из-за низкого показателя тепловой проводимости перемычки не нуждаются в дополнительном утеплительном слое, что создает определенные преимущества.
- Универсальность – перемычки из газобетона могут иметь различные размеры. Они разработаны с таким расчетом, чтобы применять их для наиболее популярных размеров проемов.
Хранение и подготовка
Опытные мастера имеют достаточно знаний в области сохранности и монтажа перемычек из газобетонного материала. Такие виды строительных работ подразумевают соблюдение температурного режима при хранении, который должен варьироваться в пределах пяти – двадцати пяти градусов тепла. Если данный показатель превышает допустимое значение, то газобетонную перемычку необходимо увлажнять. Более низкие температуры подразумевают применение специального клеевого состава для «холодного» периода, которым можно выполнять кладку при температуре не ниже пяти градусов мороза.
Профессиональные строители смогут оказать услуги по укладке перемычек, гарантируя при этом надежность и качество.
Пенобетон — это
Пенобетон – это воздушный губчатый материал, один из разновидностей ячеистых бетонов.
Многие не видят разницы между пеноблоком и газосиликатным блоком, т.к. они схожи по своей воздушности. Но эта воздушность обеспечивается материалам двумя разными способами, и как следствие, они разных характеристик и сфер использования.
При изготовлении пеноблока используют песок, воду, цемент и специализированную вспененную добавку. Газосиликат же получается в ходе химических реакций. По этим причинам газобетон обладает сквозными порами, а пенобетон закрытыми. Поэтому пеноблок более популярен, у него хорошая гидроизоляция и теплоизоляция.
Использование железобетонных перемычек – плюсы и минусы монолитной балки
Изготавливаемые на специализированных предприятиях железобетонные перемычки представляют собой сборную конструкцию из тяжелого бетона, усиленного арматурным каркасом. На балке также имеются строповочные проушины, предназначенные для транспортировки и установки на проем массивных изделий.
Балка из железобетона
Балка из железобетона обладает следующими плюсами:
- повышенными прочностными характеристиками;
- устойчивостью к воздействию отрицательных температур;
- возможностью монтажа на увеличенные проемы.
Конструкция имеет следующие недостатки:
- увеличенную массу. Для выполнения монтажных операций необходимо использовать грузоподъемную технику;
- повышенную теплопроводность. Железобетонная балка нуждается в надежной теплоизоляционной защите.
Технология усиления проемов несущей железобетонной перемычкой
Укладывают перемычки в газобетонных стенах с помощью грузоподъемного оборудования.
С помощью грузоподъемного оборудования укладывают перемычки в газобетонных стенах
Технология монтажа железобетонных балок аналогична методике установки перемычек из газобетона:
- На газобетонные блоки укладывают цементный раствор.
- Балку поднимают грузоподъемным устройством на уровень проема.
- Железобетонную перемычку опускают на проем с перекрытием блоков в 35 см.
Завершив монтаж, корректируют положение балки и проверяют ее горизонтальность.
Перемычки из газобетона
Перемычка – это балка которая располагается над оконным или дверным проемом, и несет на себе нагрузку расположенных на ней блоков. Монтаж перемычки из готовых U образных блоков – не слишком сложное дело которое легко выполнить любой строительной бригаде.
Вам или строителям тяжело будет испортить проемы, даже если они не профессионалы. Такие перемычки быстры в установке, не требуют каких-то особенных знаний и умений, как например в варианте с заливкой перемычек из бетона.
Чем лучше газобетонная перемычка?
Основная проблема: часто в домах из газобетона делают перемычки из других материалов: железобетона или металлических уголков – это не очень правильно. Позже владельцы таких домов столкнутся с проблемой так называемого «мостика холода», он возникает в следствии высокой теплопроводности данных материалов.
- А вот газобетонные перемычки ничем не отличаются по теплопроводности от основных блоков, а значит Вам не нужно будет дополнительно утеплять эти участки.
- На сегодняшний день перемычки позволяют делать довольно широкие оконные проемы вплоть до 3х метров. Этого вполне достаточно для индивидуального строительства.
- Ширина проема может быть любой и вы не зависите в данном случае от завода изготовителя.
- Высота таких перемычек такая же, как и у основных блоков, это значительно облегчает работу, и сокращает отходы.
- Такие перемычки отлично себя справляются распределенными нагрузками, но для них не желательны высокие сосредоточенные нагрузки.
Процесс укладки газобетонных перемычек
Для укладки перемычки над оконным или дверным проемом, вам не нужно иметь ни каких специальных инструментов. Вы вполне обойдетесь стандартным набором для работы с газобетоном который у вас наверняка уже имеется.
Для правильной укладки газобетонных перемычек вам потребуется:
- Сами U Блоки-перемычки,
- Пиломатериал для установки опор;
- Строительный уровень,
- Мастерок, кельма,
- Миксер для перемешивания раствора;
- Специальная пила для газобетона,
- Смесь для кладки газобетонных блоков (или раствор если вы кладете на него) ,
- Арматура диаметром не менее 12 мм., и проволока для ее вязки
Порядок укладки
Упрощенно порядок укладки можно представить следующим образом:
- Устанавливается опорная конструкция из дерева на которую будут укладываться блоки.
- На готовую конструкцию укладываются U блоки в необходимом количестве с нахлестом на стороны проема около 1\3 длины блока.
- Внутрь технологической полости укладывается арматура.
- Полость заливается бетоном.
Особенности подготовки и хранения
Как при работе с другими строительными материалами, так и с газобетоном нужно соблюдать температурные правила. В чем они заключаются? Наиболее подходящая температура для работы от +5 до +25 градусов Цельсия. Если температура выше, блоки придется все время увлажнять. Если же температура ниже, необходимо будет использовать специальный «зимний» клей, с ним можно проводить кладку до -5 градусов.
Не мало важно отвести определенное место для хранения газобетонных блоков, по максимуму выровнять площадь, отведенную под строительство и осветить ее. Так же всегда неподалеку должны храниться все необходимые материалы и инструменты в работе, для этого тоже следует отвести специальное место.. 10.04.2017
10.04.2017
Через сколько дней можно нагружать перемычку
Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.
В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.
Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.
Как сделать перемычки для газобетонных блоков своими руками
Высокая цена устройства заводских перемычек в газобетонных домах является основным минусом материала. Это условие становится причиной их изготовления своими руками. Происходит это следующим образом:
- На земле выкладывается нужное количество U-блоков, длина которых равна размерам требующейся перемычки. Между собой они фиксируются клеевым раствором.
- Внутрь вкладывается полоса минваты. Следите за тем, чтобы утеплитель располагался вдоль толстого края блока.
- В оставшемся пространстве вяжется каркас, где в качестве продольных стержней верхнего и нижнего пояса используется арматура 10-16 мм, для вертикальных и поперечных – 6-миллиметровая.
- Заливается мелкозернистым бетоном М 200.
Через 2,5-3 недели готовая перемычка устанавливается на место.
В период твердения бетона не допускайте его пересыхания. Избежать растрескивания поверхности можно укрыв полиэтиленом и периодически смачивая водой (интервал поливки зависит от климатических и погодных условий).
Установка перемычек
Как уже говорилось, перемычки из газобетонных блоков в форме буквы U, можно установить двумя способами.
Сборные конструкции
Утепление и армирование конструкции.
- Сборные разновидности перемычек используются для перекрывания проемов длиной до 250 см.
- При его монтаже, такой блок должен опираться на стены не меньше, чем на 20 см с каждой из сторон (если ширина проема до 5 м). Когда пролет равен 1.5/2.5 м, то конструкция должна иметь опоры с каждой стороны в 25 см.
- Инструкция предупреждает, что лотковые блоки следует монтировать на твердую и ровную поверхность. Соединять их меж собой надо клеем для газобетона.
- Когда перемычка монтируется на внешнюю стену, дополнительно обустраивается теплоизоляционный слой из минеральной ваты либо пенополистирола.
- Далее в собранные лотки укладываются прутья арматуры либо сваривается объемный армирующий каркас. Затем в эту своеобразную опалубку заливается бетонный раствор.
- Подбирать арматуру, разновидность каркаса, класс бетона, следует, исходя из того, на какую стену ставится перемычка, и какую ширину имеет проем. Обычно используются арматурные прутья диаметром 8/14 мм и раствор классов В-15/В-20.
Сборно-монолитные аналоги
Схема обустройства сборно-монолитной конструкции.
Когда нужно перекрыть проем шириной в 2.5/4 м, оптимальным будет решение соорудить сборно-монолитную перемычку, используя блоки из газобетона.
- Ее изготовление осуществляется прямо над перекрываемым пролетом.
- Сначала монтируется временный опорный щит. Далее на него кладутся U-образные лотки, таким образом, чтоб крайние из них опирались о стену не меньше, чем на 25 см.
- Друг с другом лотки соединяются клеем для газобетона.
- Потом, по аналогии с производством сборных перемычек, конструкция утепляется, армируется и заливается бетоном.
- Опорный щит можно убирать спустя 14 дней.
- Укладка своими руками рядовых блоков на перемычку осуществляется после того, как бетон наберет проектную прочность.
Перемычки из газобетона – армированные газобетонные перемычки от производителя
Для перекрытия световых и дверных проемов, а также стен применяются несущие армированные перемычки. Марка плотности газобетонных перемычек H+H равна D700.
Несущие армированные перемычки в газобетонных стенах нужны для того, чтобы увеличить их несущую способность. Помимо этого они обеспечивают дополнительную теплоизоляцию и, в отличие от перемычек из железобетона или кирпича, не создают мостиков холода.
Преимущества
Готовые армированные премычки из газобетона обладают рядом преимуществ:
- Упрощение строительства. Перемычки можно монтировать вручную, не используя кран.
- Отсутствие монтажных петель. Не нужно делать углубления в соседних с перемычкой блоках.
- Небольшой вес по сравнению с железно-бетонными перемычками. Благодаря этому решаются проблемы, связанные с транспортировкой и распределением нагрузки от перемычки.
- Удобство в эксплуатации. По толщине и высоте перемычки абсолютно идентичны газобетонным блокам.
- Низкая себестоимость. Газобетонные перемычки можно приобрести у дилеров H+H по выгодной цене.
Физико-механические и транспортно-погрузочные характеристики
| Физико-механические и теплотехнические характеристики | |
| Марка по плотности | D700 |
| Нормируемая объемная плотность, [кг/м3] | 700±25 |
| Коэффициент теплопроводности в сухом состоянии λ0 [Вт/(м×С)] | 0,18 |
| Усадка при высыхании, [мм/м], не более | 0,5 |
| Марка по морозостойкости | F50 |
| Транспортно-погрузочные характеристикиПеремычки поставляются на паллетах. Виды паллет приведены в таблице. | |
| Толщина перемычки, мм | Количество перемычек на одной паллете |
| 100 | 40 |
| 150 | 28 |
| 200 | 20 |
| 250 | 16 |
Номенклатура
| Ширина перекрываемогопроема в несущих стенах, мм | Ширина перекрываемогопроема в ненесущих стенах, мм | Размеры перемычки, мм | Вес однойперемычки, кг | Несущаяспособность,кН/м. п. | ||
| Длина | Толщина | Высота | ||||
| 1250 | 1520 | 1750 | 100* | 250 | 40 | 2 |
| 150 | 250 | 63 | 15 | |||
| 200 | 250 | 82 | 15 | |||
| 250* | 250 | 100 | 15 | |||
| 1500 | 1770 | 2000 | 100* | 250 | 46 | 2 |
| 150 | 250 | 71 | 15 | |||
| 200 | 250 | 93 | 15 | |||
| 250* | 250 | 115 | 15 | |||
| 1750 | 2020 | 2250 | 100* | 250 | 51 | 2 |
| 150 | 250 | 82 | 15 | |||
| 200 | 250 | 107 | 15 | |||
| 250* | 250 | 132 | 15 | |||
| 2000 | 2270 | 2500* | 200 | 250 | 119 | 15 |
| 250 | 250 | 146 | 15 |
* Позиция доступна под заказ
Варианты устройства перемычек в стенах толщиной более 250 мм
| Толщина стены | Техническое решение |
| 300 | Монтаж двух перемычек толщиной 150 мм. |
| 375 | Монтаж перемычки толщиной 200 мм и перемычки толщиной 150 мм.Допустим технологический зазор толщиной 25 мм. Технологический зазор можно оставить незаполненным или заделать одним из следующих способов: гернитовым шнуром, монтажной пеной, минеральной ватой. |
| 400 | Монтаж двух перемычек толщиной 200 мм. |
Основные разновидности
Для обустройства перемычки используются особо прочные материалы, они могут быть из той же категории, что и сама стена либо же кардинально отличаться от исходной конструкции. Главное условие – это обеспечение укрепления проема, а также равномерное распределение оказываемой нагрузки. Все это поможет откорректировать дальнейший расчет для конструкции в стене.
Для того чтобы укрепить проем в несущей стене панельного или любого другого дома могут использоваться такие материалы:
В зависимости от выбранного варианта установка перемычек над проемом отличается в технологическом плане. Также следует выделить в отдельную категорию кирпичные конструкции, их следует рассмотреть более подробно.
Основные разновидности перемычек для усиления дверного проема
Применение U-блоков
Такой вариант лучше всего применять при обустройстве обычных проемов для оконных и дверных блоков. Он представляет собой подготовленную несъемную опалубочную конструкцию, требующую минимального утеплительного слоя в два – три сантиметра.
Газобетонные перемычки в форме U-блоков можно приобрести в готовом варианте, соответствующем требованиям ГОСТа, или сделать своими руками, выпилив в простых блоках желоба требуемых размеров.
Под U-блоки сооружается простая, но достаточно жесткая опора, способная выдержать не только их вес, но и массу арматурных прутьев с бетонным раствором.
Армирование в таких элементах представляет собой каркас из четырех – шести прутьев, диаметр которых составляет 1 – 1.2 см.
Как сделать перемычку для газобетона своими руками
Существует несколько способов, позволяющих перекрыть проём окна или двери. Проще всего, конечно, использовать для этой цели готовое изделие, однако перемычки изготавливают далеко не все производители газобетона. Изделия из тяжёлого бетона, предназначенные для кирпичных стен, тоже можно использовать, но весят они в три раза больше: плотность тяжёлого бетона не менее 2500 кг/м3, тогда как у ГБ-изделий всего 600 кг/м3. Но далеко не в каждой местности можно найти подходящий размер, да и доставка может обойтись недёшево. В большинстве случаев строители изготавливают перемычки своими силами, непосредственно на месте установки.
Дом из какого материала Вам нравится больше всего?
Дом из бруса 24.54%
Дом из кирпича 18.34%
Бревенчатый дом 14.43%
Дом из газобетонных блоков 16.79%
Дом по канадской технологии 11.42%
Дом из оцилиндрованного бревна 3.73%
Монолитный дом 4%
Дом из пеноблоков 3.46%
Дом из сип-панелей 3.31%
Проголосовало: 3354

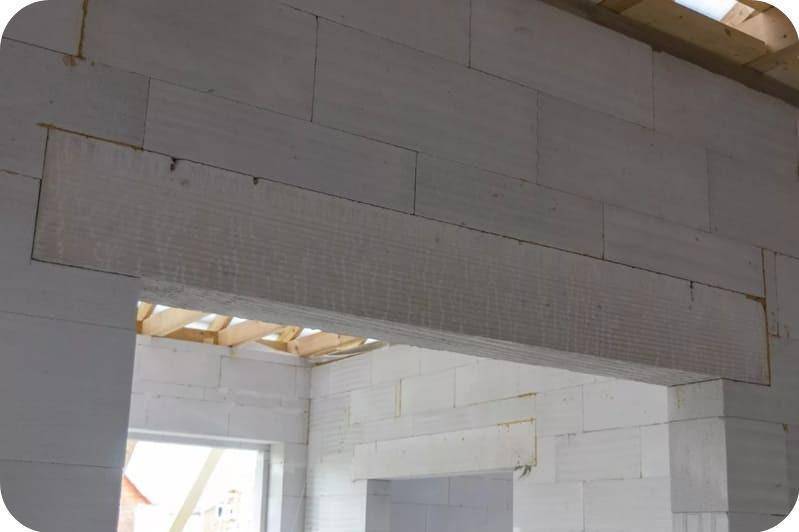

Правильная укладка готовых перемычек из газобетона
Если газобетонная перемычка правильно подобрана по отношению к ширине проёма и толщине стены, монтаж производится предельно просто.
- При возведении блочной кладки, в конце каждого ряда устанавливается доборный блок, за счёт которого обеспечивается вертикальная перевязка швов. Если в стене есть проём, этот добор монтируется перед ним. Но в данном случае, данный порядок нужно изменить.
- Устанавливать перемычку можно только на целый блок. Поэтому, в том ряду, где на кладку будет оперта перемычка, добор следует установить так, чтобы последним в ряду перед проёмом и первым после него, оказался блок полного формата. Если высота проёма не совпадёт с высотой очередного ряда, на боковых блоках придётся делать Г-образные пропилы в виде опорной ступени.
Укладывать перемычку необходимо в соответствии с маркировкой изготовителя – имеется в виду положение её плоскостей. Там, где должен быть верх, обычно с торца есть небольшое углубление с буквой «В»
Связано это с тем, что снизу предусматривается более толстый защитный слой бетона, который в данном случае будет работать на изгиб, и должен хорошо сопротивляться такому усилию
При установке перемычки из газобетона на штатное место, очень важно горизонтальные и вертикальные поверхности качественно промазать клеем. Ну и не следует забывать, что ряд, на который она будет опираться, должен усиливаться стержневой или сеточной арматурой с заведением в толщу кладки минимум на 60 см
Преимущества армированных газобетонных перемычек
Стройматериал из газобетона с применением стальных элементов для армирования обладает рядом преимуществ:
- точность заявленных геометрических параметров;
- высота перемычек соответствует типовым размерам блоков, что позволяет исключить доборные элементы при кладке стен;
- простота установки при монтаже;
- оптимальные показатели теплопроводности для местного климата;
- большой срок эксплуатации;
- лёгкий вес и не высокая нагрузка на опорные элементы;
- высокая прочность и несущая способность;
- большой выбор размеров;
- легкость последующей отделки;
- однородность стены;
- возможно применять без дополнительного утепления
- доступная цена
Пенобетонные перемычки, их строение и назначение
Схема укладки блоков пенобетонной перемычки.
Во время стройки всегда возникает необходимость эффективно перекрывать образующиеся проемы в местах расположения дверей и окон. Без таких перемычек невозможно продолжать возведение следующего по высоте этажа дома.
Раньше в каменных зданиях данная техническая проблема решалась всегда за счет сооружения деревянной опалубки с последующей заливкой образовавшегося замкнутого сектора бетонным раствором. В определенном смысле это было и долго, и хлопотно, и финансово расточительно из-за высокой цены древесины, применяемой для изготовления опалубки. Поэтому в настоящее время, если и не всегда, то в большинстве случаев, используются готовые каменные блоки.
Одним из самых распространенных материалов для их производства является пенобетон. Это легкий вариант бетона с ярко выраженной пористой внутренней структурой. Замкнутые ячейки-пустоты образуются в бетоне в результате затвердевания раствора из цемента, воды, песка и пенообразующих добавок.
Данный стройматериал легок по весу, характеризуется низкой степенью теплопроводности, является отличным барьером для распространения всевозможных шумов, хорошо обрабатывается, хотя и боится непосредственного воздействия атмосферной влаги.
Благодаря этому свойству между отдельными уровнями каменной кладки устраняется мостик холода.
Армирование газобетона
Блочный ряд, на который накладывается перемычка, следует заармировать парой прутьев, перекрывая кладку с каждой стороны минимум на девяносто сантиметров.
Так делают из-за того, что перемычка и все элементы, расположенные выше, давят на опорную точку. Армирование таких мест необходимо, чтобы избежать образования трещин.
Если проемная часть длинная, и необходима перемычка с максимальным показателем прочности, то рекомендуется изготовить ее по деревянной опалубке, утеплив пенополистирольным материалом. При этом утеплительный слой располагается с внешней стороны, толщина его должна быть не менее пяти сантиметров.
Элементы опалубки должны отличаться прочностью и жесткостью, чтобы не создавать провисаний от тяжести бетонного раствора.
Низ перемычки работает на растяжение. Проще говоря, большая часть работы арматуры выпадает на нижнюю часть прутьев. Отсюда следует, что они должны быть значительно мощнее.
Возводя самодельную перемычку, придется учесть определенные моменты:
- длину проема;
- необходимость утепления;
- размеры арматуры и схему арматурного каркаса;
- длину опираний на стены;
- порядок устройства опалубки;
- марку применяемого бетонного раствора;
- время, необходимое для затвердевания.
