Советы по гидроизоляции фундамента своими руками

Оклеечная гидроизоляция

На протяжении длительного периода оклеечная гидроизоляция фундамента выполнялась, в основном, рубероидом. По своей структуре это — картон, пропитанный битумом.

Сегодня на рынке изоляционных материалов представлена широкая гамма рулонных изделий компании «Технониколь».

Разница между рубероидом и гидроизолирующим материалом от этой компании заключается в том, что гидроизолирующие материалы от «Технониколь» производятся на основе стеклоткани или полимерного полотна.

Прежде чем выбрать изоляцию для конкретного фундамента, нужно познакомиться с техническими характеристиками материала и оценить, какая гидроизоляция будет служить лучше и надежнее в данных условиях.

Основная особенность такой укладки рулонных гидроизолирующих материалов заключается в том, что они защищают фундамент от воздействия влаги с внешней стороны.

Согласно требованиям СНиП, гидроизоляция наклеивается от подошвы фундамента до уровня, где происходит разбрызгивание дождевой воды.

Из видео ниже вы узнаете какую гидроизоляцию выбрать для фундамента.

Видео:

Горизонтальная гидроизоляция фундамента предназначена для предотвращения капиллярного всасывания бетоном влаги из грунта.

И в том, и в другом случае необходимо обеспечить целостность гидроизоляционного покрытия.

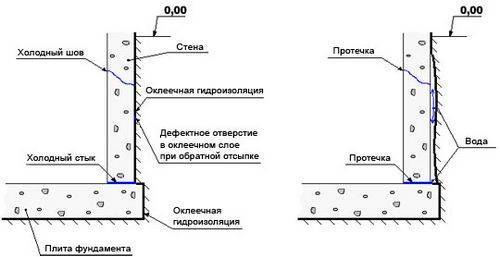

После завершения гидроизоляции фундамент засыпается грунтом. При выполнении этой операции нужна особая аккуратность.

Тем самым нарушится герметичность изоляционного слоя и результаты большой работы могут оказаться бесполезными.

Для того чтобы предотвратить такие неприятности, слой гидроизоляции защищают кирпичной кладкой.

Для обеспечения оптимального режима эксплуатации фундамента, между бетоном и кирпичной кладкой прокладывается пенопласт или минеральная вата. То есть осуществляется гидроизоляция между фундаментом и кладкой.

Общий расход материалов получается больше, но и надежность изоляции выше.

Быстрые способы заделывания появляющихся отверстий

Не плохим вариантом станет задувание в образовывающуюся трещину пены строительной. Делать это нужно по такой схеме:

• связать отмостку и цоколь металлическими прутьями;
• задуть щель пеной строительной;
• укрепить место соединения сеткой;
• скрыть место работ специальными бордюрами или отделочными материалами.

Еще одним способом можно устранить щель между фундаментом и прилегающей конструкцией. Этот способ очень простой и делать его можно своими руками:

1. Трещину заливают мастиками на основе битумов.
2. Укладывают один из герметиков для цемента.
3. Все материалы прикрывают тонким слоем бетонного раствора.

Один из быстрых способов устранить щель между отмосткой и фундаментом – заделать ее пенопластовыми материалами. Работы нужно делать в такой последовательности:

• грунтовать место соединения конструкций мастиками на основе воды;
• плотно уложить пенопласт в щель;
• укрепить его рабицей;
• нанести тонкий слой цементного раствора на материал;
• скрыть места работ отделочными материалами.

Многие владельцы отдают предпочтение традиционным старым способам устранения швов и щелей. Для этого нужно приобрести обычную минеральную вату. А дальше делать работы по такому сценарию:

1. Обработать щель гидроизоляционными мастиками.
2. Уложить вату в отверстия, скатав ее в плотный рулон.
3. Закрепить вату металлической сеткой.
4. Отделать место соединения отделочным материалом.

Выбирать, какой из вариантов подойдет для каждого конкретного случая стоит самим владельцам. Ведь все способы сводятся к одному: щель не будет видна, а отмостка продолжит выполнять свои функции эффективно.

Классификация способов защиты фундаментов от грунтовых вод

Для укрытия строительных объектов от повреждающего воздействия почвенной влаги применяют соответствующие разновидности гидроизоляции, которые отличаются схемой расположения водозащитных слоев. Фундамент от напора окружающих грунтовых вод отделяют с помощью водоотталкивающих покрытий, которые наносятся на стены. Это – вертикальная гидроизоляция.

Горизонтальная гидроизоляция выполняет другую функцию: она препятствует капиллярному распространению воды вверх по бетону и кирпичной кладке. Укладывают горизонтальную изоляцию на двух уровнях. Первый создают под подошвой фундаментной ленты, второй – на цоколе, чтобы защитить от влаги стены первого этажа. Существует третий тип – гидроизоляция пола, которую регламентные документы относят к отдельному виду защиты. Однако в связи с технологической похожестью монтаж часто объединяют.

В СНиП2.02.01-83 подробно рассмотрены все требования к устройству фундаментов, среди которых:

• виды нагрузок, которым подвергаются основания домов;
• типы грунтов;
• характеристика подземных вод;
• глубины заложения;
• особенности проектирования в зависимости от воздействующих факторов, в том числе от подземных вод.

Главные требования СНиП при проведении гидроизоляции

Устройство гидроизоляции фундамента по СНиП предусматривает проведение подготовительных мер перед последующим покрытием гидроизоляционными материалами. Подготовительные работы предусматривают проведение следующих действий:

1. Устранение трещин и зазоров;
2. Наплывы бетона должны быть устранены перед покрытием;
3. На металлических конструкциях, балках и трубах должна быть устранена ржавчина;
4. Необходимо провести закругление или скос углов;
5. Просушка поверхности перед зачисткой;
6. Финальная очистка фундамента с помощью ветоши от пыли и загрязнений.

По общему правилу, вертикальная гидроизоляция фундамента по СНиП должна проводиться при температурах от -30 до 60 градусов по Цельсию, при использовании горячих мастик и битума допускается отклонение в температурах в диапазоне 20 градусов.

Правила гидроизоляционных работ предписаны не только СНиП, но и ГОСТом. Так, согласно ГОСТ 12.3.009, необходимо соблюдать следующие правила:

• Максимально допустимая влажность бетона при проведении работ по влагоизоляции фундамента не должна быть больше 4%.
• Гидроизоляция с использованием распыляемых или покрасочных материалов может проводиться только после полноценного высыхания грунтовочного покрытия.
• Окрасочная гидроизоляция должна наноситься в три слоя. Оптимальный вариант — нанесение четырех слоев.
• Минимально допустимая толщина гидроизоляционного слоя составляет 3 мм, максимальная — не более 6 мм.
• Смежные полосы должны идти внахлест (пересекать друг друга).
• Повторное нанесение слоя должно проводиться только после того, как высохнет предыдущий слой.

Обмазочная гидроизоляция фундамента по СНиП может соединяться с оклеечной посредством склеивания всех слоев с промежуточным нанесением окрасочного слоя.

Горизонтальная гидроизоляция по СНиП проводится по принципу термоса. Это означает, что каждый гидроизоляционный слой должен покрываться бетонной стяжкой. В СНиП 3.04.01-87 устанавливаются следующие технические требования при проведении горизонтальной гидроизоляции:

• При проверке обрабатываемой поверхности отклонения могут колебаться в пределах 5 мм.
• Промежуточное гидроизоляционное покрытие между слоями стяжки должно быть не более 3 мм.
• Допустимая подвижность цементных или бетонных растворов при ручном нанесении составляет 10-12 см, при использовании пластификаторов 10-12 см, при нанесении с помощью специальных насосов 5-9 см.
• После установки горизонтальной гидроизоляции необходимо составить акт освидетельствования проведенных скрытых работ.

Кому лучше всего доверить проведение гидроизоляции?

Разумеется, если речь идет о соблюдении норм и требований документации СНиП, то чтобы исключить возможность ошибки, лучше всего довериться рукам специалистов. Если вы не имеете никакого опыта в создании защиты фундамента, то самостоятельность в данном вопросе может быть чревата плачевными последствиями. Банальная ошибка в расчетах или выбор не самого подходящего материала повлечет за собой целый перечень последствий, среди которых, разумеется, самым негативным является разрушение основания и всего сооружения в том числе. Как правило, если вы заказываете сооружение объекта у опытных мастеров или в крупной строительной компании, то стоимость создания гидроизоляции уже включена в итоговую цену работ. Если подрядчику важна репутация, то во время работы он всегда четко следует рекомендациям и нормам, прописанным технической документации.

Схема расположения защитных слоев фундамента

В этой статье мы детально рассмотрели, как правильно проводить гидроизоляцию фундамента, чтобы учесть при этом все правила и нормы действующих СНиП. Теперь вы знаете не только то, чем чревато несоблюдение наставлений, но и то, каким образом можно предотвратить негативные последствия.

Составы, применяемые для инъекционнойгидроизоляции полимерные.

3.3.1. Инъекционный состав ГУИ-412э:

— представляет собой гидрофобизирующий и укрепляющий растворы, состоящие из смеси эфиров кремниевых кислот с растворителями с разбавлением и гидрофобный — на основе ГКЖ-11э с растворителем и разбавлением — двухкомпонентный для инъекционной гидрофобизации;

— предназначен для консервации строительных материалов, структурного укрепления и объемной гидрофобизации неорганических пористых материалов, а также для наружных и внутренних работ (инъекционная гидроизоляция);

— выпускается согласно технологическому регламенту, утвержденному в установленном порядке;

— по физико-химическим показателям должен соответствовать требованиям и нормам, указанным в табл.

Наименование показателя	Норма	Метод испытания
1. Внешний вид	Однородная прозрачная жидкость без механических примесей	Визуально
2. Цвет по йодометрической шкале, мг йода, не более	6	ГОСТ 19266-79*
3. Гидрофобизирующая способность, ч, не менее	3	ТУ 2312-008-04000633-96, п. 4.2.

— готовится на рабочем месте в соответствии с ТУ 2312-008-04000633-96;

— мало токсичен и пожароопасен до пропитки;

— хранение: в стеклянной плотно закрытой таре по ГОСТ 9980.1-86* (срок хранения 1 год);

— транспортирование при температуре не выше +30°С;

— расход для инъекционной обработки на 1 шпур при 2-кратной заливке — 1 литр.

Гидроизоляция от действия грунтовых вод

Нужна ли внутренняя гидроизоляция фундамента

Сложнее дело обстоит с оборудованием гидроизоляции для предотвращения воздействия грунтовых вод. Одним из главных факторов, в зависимости от которого выбирают определенный тип устройства гидроизоляции, является уровень грунтовых вод на месте строительства сооружения. Даже при глубоком залегании грунтовых вод во время сезонного поднятия их уровня существует опасность достижения ими отметки фундамента и стен сооружения. В некоторых случаях, например, при возведении дома на водоупорных почвах, вода движется в сторону наименьшего сопротивления почвы, то есть в направлении фундамента. К водоупорным почвам относятся супесчаные, суглинистые и глинистые виды.

Виды подземных вод

При выборе типа гидроизоляции важно учитывать специфику фундамента и напорные характеристики грунтовых вод. В общем случае, по последнему признаку выделяют 4 типа подземных вод:

• подземные воды в безнапорном состоянии;
• источники влаги со слабым напором;
• напорный тип подземных вод характеризуется возможностью самостоятельного выхода на поверхность;
• источники влаги в замкнутом объеме, также классифицируемые как подвешенные.

Классификация подземных вод

Гидроизоляция пола по СНиП

Гидроизоляционные мероприятия по защите пола регламентируются СНиП с маркировкой 2.03.13-85. В данном документе гидроизоляционные меры не озвучиваются как обязательные. Эти мероприятия рекомендуется проводить при высокой и средней интенсивности воздействия следующих жидкостей:

• нейтральных растворов и вод;
• органических растворителей;
• масляных эмульсий и минеральных маслянистых составов;
• чистых щелочей и их растворов;
• кислотосодержащих составов;
• различных жидкостей животного происхождения.

Для защиты пола от воды и различных жидкостей используют следующие материалы:

• изол, гидроизол, бризол;
• поливинилхлоридную пену;
• полиизобутилен;
• полиэтилен.

При выполнении гидроизоляции пола придерживаются следующих рекомендаций нормативных документов:

1. Оклеечная изоляция из битумных материалов делается в два слоя при средней интенсивности воздействия воды. При укладке полимерных материалов достаточно одного слоя. Если интенсивность воздействия высокая, то битумные материалы укладываются в четыре слоя, а полимерные – в два.
2. Оклеечные битумные составы нельзя использовать при воздействии на пол маслянистых составов и органических растворителей. Материалы на базе дёгтя не подходят в случае воздействия растворителей на базе органики.
3. Если нужно выполнить гидроизоляцию стяжки, то состав наносится сплошным слоем с заведением на высоту 30 см на стены, колонны и другие строительные конструкции, а также оборудование, примыкающее к полу.
4. В условиях низкой интенсивности воздействия вод допускается устройство гидроизоляционного слоя под подстилающей прослойкой в конструкции пола.
5. В условиях высокой и средней интенсивности воздействия кислотосодержащих составов гидроизоляция прокладывается под бетонным подстилающим слоем. Если он находится ниже поверхности отмостки, то гидроизоляция делается в любом случае.

Проникающая гидроизоляция фундамента

Химические добавки, которые подмешиваются в обычную цементную смесь, позволяют проникать во все поры бетона, обеспечивая максимальную защиту. Это что-то вроде «лака», которым вы обрабатываете дерево. СНиП гидроизоляции фундамента предусматривают 2 слоя нанесения с промежутком в 5 дней.

Особенность данных смесей в том, что они не просто наносятся, а проникают глубоко в бетон и закрывают все доступные пути для влаги. При контакте с влагой начинается реакция материала, который продолжает проникновение и повышает свою вязкость со временем. Их можно применять как при наружной, так и при внутренней отделке. Достаточно просто взять кисточку и «покрасить» фундамент или напылить все пульверизатором. Недостаток – дороговизна смеси. Среди наиболее известных: VANDEX, XYPEX, Maxseal.

Не знаете, как сделать гидроизоляцию фундамента, какую смесь лучше выбрать для этого? Используйте по возможности  дорогие смеси, поскольку фундамент – основа дома и срок службы его защиты в 5 лет является недопустимым.

Нормативные требования

Основные требования к способам и видам гидроизоляции стен, кровли и пола, расчету конструкции регламентируются строительными нормами и правилами (СНиП) и государственными стандартами (ГОСТ). Этими документами нужно руководствоваться для расчета и проектирования строительства и устройства зданий. В них детально прописаны требования к материалам, используемым для гидроизоляции, требования к их характеристикам, расчет количества, необходимого для надежной изоляции строений, области применения каждого материала, способы их хранения и транспортировки.

Согласно СНиП 3.04.01.87, необходимо осуществить следующие процедуры по подготовке поверхностей перед изоляцией:

• основание очищается от пыли и грязи;
• стяжка покрывается грунтовкой на растворителях с низкой скоростью растворения;
• металлические детали освобождаются от ржавчины.

СНиП также регламентируют требования к грунтовке и другим материалам, используемым при изоляции, а также к нанесению изоляционных материалов. Так, согласно СНиП, обмазывающие материалы должны наноситься слоями – в один слой или несколько. Причем нанесение каждого следующего слоя допускается только после полного высыхания предыдущего. Это требование относится к битумным мастикам и подобным материалам. При этом должны соблюдаться требования к процессу приготовления данных материалов и условий их нанесения.

Эти нормы учитываются при расчете количества материалов и являются руководством для их использования.

Защита подземных и наземных конструкций от агрессивных сред

Защита подвального помещения от грунтовых вод с дренажной системой

Чтобы обеспечить долговечность службы фундаментов, при выборе марок цемента, армирующей стали, бетонных плит руководствуются нормами СНиПа 2.03.11-85. При необходимости строительные конструкции защищают с помощью дополнительной гидроизоляции. В частности, дополнительные средства используют для укрытия полов, лежащих непосредственно на грунте.

Полы, находящиеся в агрессивной среде, в зависимости от степени ее интенсивности (по СНиП II-В.8-71) предохраняют несколькими способами.

• Окрасочный гидроизоляционный слой наносят, если среда нейтральная или слабоагрессивная.
• Комбинированную защиту – окрасочную с оклейкой рубероидом или другими битумными пленками выполняют в случае среднеинтенсивного химического воздействия.
• Усиленную гидроизоляцию применяют для предохранения основания дома или бетонных полов от интенсивных нагрузок. В ее состав могут входить керамические материалы, жидкое стекло, битумы, ректопласты.

Обмазка столбчатого фундамента

Гидроизоляция столбчатого фундамента, или как его часто называют, свайного, выполняется по общим правилам и требованиям СНиП.

Специфика процесса заключается в том, что перед установкой нужно покрыть мастикой «Технониколь» всю поверхность сваи.

На видео ниже рассказано о гидроизоляции фундамента дома и для чего она нужна.

Видео:

Когда для свайного основания используют деревянные столбы, то их нужно предварительно пропитать антисептическим составом и только после этого обработать битумной мастикой.

Перед монтажом сваи ее основание лучше обернуть рубероидом. Так поступают для того, чтобы повысить качество гидроизоляции.

СНиП рекомендуют все работы по пропитке выполнять при плюсовой температуре. Защитные вещества должны впитаться в тело сваи на максимальную глубину.

Технология цементно-силикатной проникающей изоляции

Применяется для быстрой гидроизоляции течей, стыков и швов блочного фундамента. Раствор готовят на основе цемента, разводя его водой с добавленным в нее жидким стеклом, процентное содержание силиката натрия – до 5% от общего объема. Раствор быстро затвердевает, поэтому готовят его небольшими порциями.

1. Швы, стыки, трещины или другие повреждения фундамента необходимо подготовить к нанесению гидроизоляционного раствора. Для этого их расшивают до твердого бетона, удаляют из них грязь. Для удобства трещины можно проштробить так, чтобы они приобрели П-образную форму.
2. Раствор для проникающей изоляции готовят так: смешивают жидкое стекло с водой в пропорции примерно 1:10 – 1:15, после чего полученный раствор заливают постепенно в сухой цемент или смесь на основе цемента и однократно перемешивают. Раствор должен быть густым и пластичным. Перемешивать смесь несколько раз нельзя, так как при этом разрываются связи начавшегося кристаллообразования, и раствор теряет свои свойства.

   Подготовка раствора

Наносят раствор в швы или трещины с помощью шпателя. Для лучшей адгезии поверхность можно слегка намочить. Выравнивают смесь по поверхности и ждут полного высыхания.

Процесс нанесения раствора на швы фундамента с помощью шпателя

Требования СНиП к гидроизоляционным материалам

Каждый год появляется все большее количество разных гидроизоляционных материалов, которые разнятся по своим характеристикам и свойствам. Несмотря на это, СНиП также устанавливают порядок их использования. Согласно рекомендациям СНиП, гидроизоляционные материалы не должны использоваться при температурах ниже -30 градусов, но также не стоит проводить работы при очень высоких температурах.

При горизонтальной и вертикальной гидроизоляции часто используются инъекционные материалы. Последние изменения в СНиП регламентируют не только требования, которые должны быть у таких материалов, но и саму технологию проведения инъекционной гидроизоляции.

Перед проведением гидроизоляционных работ фундамента необходимо несколько раз свериться с информацией, которая содержится в СНиП и ГОСТ.

Горизонтальная гидроизоляция – как сделать самостоятельно?

Влагозащита оснований жилых построек бывает горизонтальной и вертикальной. Первая из них обустраивается на этапе строительства фундамента, а вторая может выполняться в уже построенном доме. Горизонтальная изоляция обычно делается рубероидом. Также ее разновидностью считается обустройство специальной дренажной системы (она обязательна, когда на участке грунтовые воды находятся близко к поверхности).

Горизонтальная гидроизоляция

Гидроизоляция фундамента рубероидом своими руками выполняется следующим образом:

1. Роете котлован для основания дома, на его дно засыпаете глину слоем около 0,25–0,3 м и очень тщательно утрамбовываете материал. Вместо глины допускается применять строительный песок. Из него делают так называемую подушку.
2. Делаете 6–8-сантиметровую бетонную стяжку (часть цемента на пять частей песка плюс вода до получения густоватой консистенции) поверх песчаной подушки либо глиняного слоя.
3. Ждете дней 10–12, пока бетон не отвердеет. После этого используется битумная мастика. Этим составом следует обработать сделанную стяжку, а затем уложить на нее рубероид.
4. Снова наносите мастику и накрываете ее вторым слоем рубероида.
5. Делаете еще одну стяжку из бетонной смеси (толщина аналогичная предыдущему слою).

На этом работы окончены. Горизонтальная гидроизоляция фундамента своими руками выполнена! Но помните, что затем желательно произвести и вертикальную влагозащиту основания по одному из способов, которые мы опишем в следующем разделе.

Теперь разберемся, как обустраивается дренажная система, подвид горизонтальной гидроизоляции. Она строится в двух ситуациях:

• когда вода накапливается под строением (не впитывается в грунт);
• когда почвенные воды протекают на том же уровне, что и глубина фундамента.

Порядок выполнения работ по обустройству дренажа такой:

Роете небольшой ров шириной 0,3 м по периметру дома (отступаете от постройки примерно на 0,8–1 м). Глубина канавки берется ниже на 0,25 м от уровня заливки бетонного основания

Обратите внимание! Ров делается с уклоном (совсем небольшим) к колодцу, в котором собирается вода.
Укладываете геотекстиль на дно канавы (материал нахлестывают на стены примерно на 0,7 м), сверху насыпаете гравий (5 см) и монтируете на него трубу для дренажа. На каждый метр трубного изделия предусматриваете наклон около 5 мм.
Засыпаете трубу 25-сантиметровым слоем гравия, а затем заворачиваете всю выполненную конструкцию в геотекстиль (просто опускаете оставленный ранее нахлест).. Последний шаг – засыпка траншеи грунтом

Не забудьте построить отдельный водосборник, куда дренажная труба будет выводить лишнюю влагу

Последний шаг – засыпка траншеи грунтом. Не забудьте построить отдельный водосборник, куда дренажная труба будет выводить лишнюю влагу.

Какой вариант изоляции выбрать?

1. Столбчатый фундамент. Тут возможно применения только изоляции в рулонах. Материал сворачиваю в форме цилиндра, крепят края между собой и устанавливают в скважину. Более дешёвым вариантом будет рубероид. Помните, что гладкую сторону нужно повернуть наружу. Лучше сделать два слоя изоляции. Дополнительно используйте битум на асбестовых и металлических трубах.
2. Мелкозаглубленный ленточный фундамент. Его делают только в тех случаях, где грунтовые воды залегают глубоко. В этом случае подойдет обычный рубероид и мастика из битума.
3. Заглубленный фундамент без подвального помещения. Рулоны укладываем внизу, а бока хорошо промазываем изоляцией.
4. Заглубленный фундамент с подвалом. Стены обрабатываем обмазочным материалом. Основание в несколько слоев покрываем рулонами.
5. Плитный фундамент. Чаще всего достаточно двух слоев рулонного материала. Слои располагайте перпендикулярно друг к другу.

Технология гидроизоляции

Для начала придется определить комплекс гидроизоляционных работ с учетом ряда условий:

• неоднородности грунта;
• уровня грунтовых вод на участке;
• эксплуатационных условий будущего здания.

Если уровень грунтовых вод ниже фундаментальной основы более, чем на метр, достаточно будет горизонтального гидроизоляционного слоя из рубероида вкупе с вертикальным обмазочным. А если грунтовые воды ближе, чем на метр от подошвы фундамента, но не достигают подвала, придется расширить фронт работ:

• выполнить горизонтальную гидроизоляцию в 2 слоя, промазав пространство между слоями мастикой;
• вертикальную изоляцию обустроить не только обмазочным, но дополнительно еще и оклеечным способом.

Если достает бюджета, все поверхности фундамента и подвала стоит обработать также составами проникающей гидроизоляции.

В крайних случаях, когда уровень грунтовых вод находится выше фундамента или для конкретной местности характерны обильные осадки, надо будет плюсом к гидроизоляционным мероприятиям оформить еще и дренажную систему.

Виды гидроизоляции

Существует всего два вида гидроизоляции фундамента:

1.  Горизонтальная гидроизоляция. Производится в процессе возведения фундамента:

засыпьте все дно котлована глиной. Высота слоя глины – 0,3 м.

Совет: неплохой результат дает использование вместо глины  «песочной подушки». Очень тщательно утрамбуйте ее.

2.  Сделайте бетонную стяжку по всей поверхности глины. Высота стяжки  около 8 см.

3.  Дайте время бетону полностью застыть. Это займет   10 дней.

4.  Обработайте застывшую стяжку  битумом или специальной мастикой.

5.  Уложите на обработанную стяжку  рубероид.

6.  Обработайте первый слой  мастикой.

7.  Уложите сверху еще один слой рубероида.

8.  Сделайте бетонную стяжку, аналогичную предыдущей.

9.  Дождитесь застывания бетона.

10.  Приступайте к возведению фундамента.

11.  Не забудьте  произвести гидроизоляцию верхней поверхности фундамента.

12.  При наличии высокого уровня грунтовых вод не обойтись без  устройства дренажной системы. Этот процесс – одна из составляющих горизонтальной  гидроизоляции:

• выройте траншею вдоль всего периметра строения. Расстояние от  фундамента до траншеи – 1 м. Глубина траншеи – на 0,25 м  глубже нижнего уровня  фундамента, ее ширина – 0,25 м. Постарайтесь придать траншее небольшой уклон с тем расчетом, чтобы вода из нее  сливалась в собирающий колодец;
• покройте  дно траншеи геотекстилем, захватывая при этом и боковые стены на высоту до 0,7 м;
• засыпьте  дно траншеи гравием. Толщина слоя – 5 см;
• уложите на гравий дренажную трубу. Необходимо добиться уклона трубы в сторону собирающего колодца. Угол уклона —   5 мм на 1 м. Регулирование уклона достигается путем изменения толщины гравийного слоя;
• на уложенную трубу насыпьте гравий. Толщина слоя около 0,25 м;
• накройте гравий с засыпанной им трубой выступающими краями  геотекстиля. Постарайтесь обернуть геотекстиль как можно плотнее и герметичнее;
• засыпьте траншею землей;
• вертикальная гидроизоляция. Представляет собой обработку  стен фундамента.

13.  Произвести вертикальную гидроизоляцию  фундамента рекомендуют  не только в процессе строительство, но и позже, когда здание  построено и  эксплуатируется. Существует множество методов вертикальной гидроизоляции фундамента. Рассмотрим их поподробнее.

https://youtube.com/watch?v=wn7N2vPtY8

Это интересно: Гидроизоляция лоджии и балкона своими руками: разбираем в общих чертах
