Особенности устройства и технология монтажа инверсионной кровли

Дополнительные узлы инверсионной кровли

Особенно внимательно следует подойти к герметизации и утеплению крыши в узлах примыкания кровли к стенам или парапету, гидроизоляции проходных труб. Эти места вызывают наибольшее количество проблем и именно в этих точках наиболее часто возникают протечки.

Воронку инверсионной кровли усиливают дополнительной гидроизоляцией и установкой металлического фартука. При этом уклон организовывают в сторону к водосточной воронке. В местах примыкания гидроизоляцию делают двойной и ее выводят по вертикали стены выше последнего слоя «пирога».

    Все чаще плоские крыши в зданиях, в том числе и в жилых домах, делают эксплуатируемыми. При этом здесь есть 2 возможных варианта – традиционная кровля и инверсионная. В любом случае для того, чтобы превратить крышу в эксплуатируемую, понадобится создавать пирог, состоящий из нескольких слоев. При этом такой вариант, как инверсионная кровля, подразумевает их укладку в порядке, обратном традиционному. Особо следует отметить тот факт, что качество используемых материалов напрямую влияет на долговечность всей конструкции. Поэтому здесь экономить явно не стоит. В частности, достаточно популярной в настоящее время является продукция компании ТехноНИКОЛЬ с ее оптимальным соотношением цены и качества.

Скатная кровля – что нужно знать для составления плана

Скатная крыша – это конструкция, которая расположена под углом к основным стенам здания. В большинстве случаев их разделяют на две группы:

• с чердаком;
• без чердака.

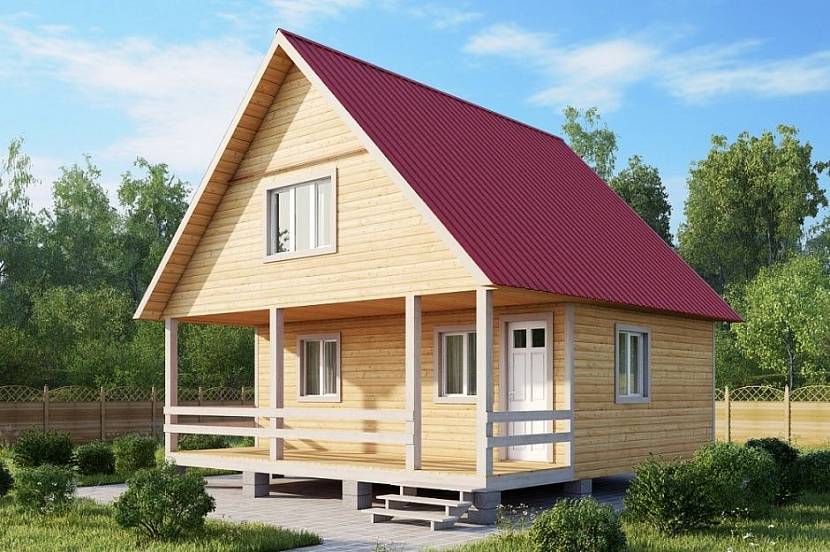

Двускатные крыши устанавливаются на любых возводимых зданиях. Чаще всего их применяют на дачах, индивидуальных загородных и деревенских домах.

Односкатная крыша в разрезе похожа на прямоугольный треугольник, который лежит на катете и гипотенузой ему служит стропильная нога.

Делая чертеж кровли, специалист должен внести туда данные о всех размерах, сечении и местоположении каждой части крыши. Обязательно указывается, каким образом будет произведено крепление, на каком расстоянии от стропил находится конек, угол наклона и размеры балок.

Даже классическая и простейшая двускатная кровля делается по заранее подготовленным схемамИсточник ms.decorexpro.com

Виды двухскатной кровли: чертежи и планы конструкции

В зависимости от фантазии проектировщика двускатная крыша может быть разной формы. Но в архитектуре есть несколько типовых видов:

• Симметричная двухскатная крыша – в этом случае оба ската идентичны по форме и размерам. Конек такой крыши расположен ровно по центру.
• Несимметричные двускатные крыши. В таких крышах конек значительно смещается то в одну, то в другую сторону. При этом угол наклона одного ската всегда больше от противоположного.
• С ломаными скатами. Такие крыши используются в том случае, если запланировано размещение мансарды или чердака.

Обрешетка на двухскатную крышу

Обрешетка на двускатную крышу устанавливается в зависимости от вида кровельного материала и его марки. Так же учитывается расстояние от одной поперечной ступеньки укрывного листа к другой.

Планы и чертежи двускатной кровли

Прежде чем приступать к составлению плана двускатной крыши, нужно выяснить количество водосточных труб, принять ко вниманию коммуникации, вентиляционную систему, окна. Затем проводятся расчеты всех необходимых материалов. Но при этом следует иметь ввиду, что закупка должна делаться с запасом, поскольку в связи с некоторыми аспектами, их может не хватить. В первую очередь это зависит от качества.

3 вида инверсионных крыш

1. Кровля для несущественных нагрузок включает в себя слои гидро- и теплоизоляции, а также облегченное внешнее покрытие, состоящее из рулонных материалов. Такой тип конструкции используют при сооружении частных коттеджей и небольших зданий. Она не нагружает кровлю. Недорога в постройке и хорошо противостоит небольшим физическим нагрузкам.

2. Инверсионная крыша для средних механических нагрузок используется в тех случаях, когда на поверхность оказывается воздействие, превышающее обычный бытовой уровень. Тогда строители используют материалы для теплоизоляции попрочнее, а внешним покрытием выступает тротуарная плитка или другой прочный аналог.

3. Кровля для повышенных нагрузок монтируется тогда, когда нужна очень высокая прочность и надежность, например, при обустройстве парковки для автотранспорта. Кроме основных слоев изоляции, здесь укладываются также промежуточные из дополнительно укрепленных материалов. Для внешнего покрытия, используют армированную плиту из железобетона.

Эксплуатационные характеристики и преимущества

Название «плоская» имеет фигуральное значение, ведь хоть такой плоский кровельный пирог не имеет скатов, небольшой уклон в нем все же существует. Ведь, совершенно плоские, ровные конструкции не даст талым водам и дождю стекать в отведенные места.

Без хотя бы маленького уклона 2-3 градуса, излишняя влага скапливается на крыше, образует лужи, провоцирует появление протечек . В отличии от других разновидностей, технология монтажа плоской кровли из рулонных материалов обладает следующими достоинствами:

• Экономичность. Сравнивая расходы на строительство даже самой простой двухскатной конструкции и плоской, очевидно, что скатные варианты проигрывают в вопросе сбережения материальных средств. На этой статье затрат можно сэкономить до половины денег, заложенных в смете на возведение кровли благодаря использованию недорогих рулонных материалов.
• Скорость и простота монтажа. Ввиду отсутствия необходимости в стропильной системе, работы по настилу плоской кровли выполняются очень быстро, не смотря на их значительную площадь, требующую перекрытия. К тому же работники, выполняющие установку, могут не иметь высокой квалификации.
• Высокая степень защиты от ветра и атмосферных осадков. Особенно этот пункт важен для строительства высотных зданий. Представьте себе небоскреб с двухскатной крышей, всплывшая в воображении картинка, наверняка вызовет смех. Но, не беря в расчет внешний облик такой крыши, установка ее невозможно по причине небезопасности. Чем выше перекрываемые конструкции, тем сильнее на него ветровая нагрузка, тем более пологая должна быть их кровля.
• Рациональное использование пространства. Плоский многослойный пирог эксплуатируемой крышипозволяет компенсировать всю ту площадь, которую заняло здание. Так как на ней можно обустроить парковку, бассейн, зону отдыха, кафе, даже сад или установить солнечные батареи. В то время, как в мегаполисах не хватает жизненного пространства, каждый квадратный метр доступной площади нужно использовать максимально эффективно.

Варианты конструкций кровли под мягкую черепицу ↑

myagkaya-krovlya-1
myagkaya-krovlya-2

Класс мягких кровель образован из эластичных материалов с отличными гидрозащитными характеристиками: гонты битумной черепицы, мастики, рулонные материалы, мембраны. Их можно использовать для обустройства крыш любой формы.

На заметку
Не так давно эти материалы служили лишь для зашиты от влаги, а сегодня это превосходное декоративное покрытие. Это заслуга облагороженной наружной поверхности и инновационных способов монтажа, которые позволяют закреплять супертонкий материал практически на любую основу.

• Кровля из штучного материала – гибкой черепицы, отличается высокими звукопоглощающими свойствами и прекрасно противостоит атмосферным воздействиям. Она герметична и проста в укладке.
• Мастичная (наливная) представляет собой гидроизоляционный ковер с многими слоями, которого выполнены из различных типов мастик и эмульсий.
• Мембранное (рулонное) покрытие – эластичное, износоустойчивое и успешно противостоит температурным перепадам, не выгорает. Среди преимуществ этой кровли нужно отметить также ее эстетичный внешний вид, повышенные гидроизоляционные свойства.

Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому их выбирают с учетом целесообразности и, конечно же, здравого смысла. Например,

• Плоскую крышу обустраивают, используя либо рулонные покрытия, либо мастичные.
• Битумная черепица замечательно смотрится на больших крышах, имеющих обзор с любой стороны.

Стандартный кровельный пирог под мягкую кровлю содержит такие обязательные составляющие, как:

• Пароизоляция. Этот слой  пирога «стоит» на пути испарений, которые проникают под крышу из жилых помещений и конденсируют на различных ее элементах, включая слои кровельного пирога.
• Гидроизоляция. Не дает атмосферным осадкам (будь то растаявший снег или дождевая вода) проникнуть под крышу и помещения различного назначения.
• Теплоизоляция. Данный слой необходим для предотвращения теплопотерь, не дает шуму и звукам извне, как и ветру и холоду, проникнуть внутрь.
• Декоративное покрытие, которое одновременно функционирует как ветрозащита.

Представленный выше перечень слоев пирога крыши может быть доработан, чтобы как можно удачнее приблизить конструкцию кровли к идеальной. Схема формируется с учетом нескольких значимых факторов:

• назначение здания: жилое либо бытовка,
• постоянное здание или времянка, чем и определяют необходимость в теплоизоляционном слое,
• форма скатов и уклон, к примеру,

Гидроизоляция на мягкой скатной крыше функционирует как дополнительная влагозащитная прослойка.

На заметку
Для сравнения отметим, что к слою гидроизоляции в составе пирога под металлочерепицу предъявляют повышенные требования.

Для кровель с уклоном до18º влагозащитный слой покрывает скаты полностью, при большей кривизне его укладывают частично, расположив полосы гидробарьера по свесам карнизов, вдоль ендова и конька, на участках примыкания, вокруг выходов дымоходных труб.

tipi-osnovaniy-1
tipi-osnovaniy-2

• какое выбрано основание под пирог кровли и под гибкую черепицу,
• предполагаемый вид чердака, то есть будет он утепленным или холодным,
• особенности климата,
• совместимость слоев.

Качественно выполненный кровельный пирог под мягкую кровлю обязательно должен соответствовать всему спектру перечисленных выше условий.

Молниеприёмная сетка в пироге кровли

Нередко по старинке молниеприёмную сетку на плоских конструкциях монтируют в пироге кровли под утеплителем. Скажем сразу — толку от такой молниезащиты ноль:

• расположение молниеприёмника вблизи арматуры железобетонных плит или несущего металлопрофиля бессмысленно, поскольку вполне вероятно перекрытие тока молнии на металлические элементы;
• укрывной материал и кровельное оборудование в таком случае остаются незащищёнными и могут пострадать от удара молнии.

Правильно обустроенная молниезащита — сетка из полупроводников, соединённая с молниеприёмниками, возвышающимися над кровельным покрытием. Такое устройство обеспечивает много путей растекания заряда молнии, чем понижает вероятность пробоя тока молнии на электроустановки и электропроводящие заземлённые части здания.

На плоских крышах держатели просто утяжеляются без дополнительной фиксации саморезами к основанию, а на скатных кровлях требуется надёжный крепёж

Многие советуют изготавливать молниезащиту самостоятельно. Дело, конечно же, хозяйское, однако с заводской комплектацией самодельная сборка по долговечности, надёжности и технологичности, естественно, не сравнится. Тем более что новые разработки в области молниезащиты позволяют уже сегодня оборудовать молниезащитные сетки, значительно возвышающиеся над покрытием. Это защитит дорогостоящее оборудование, обеспечивающее всю жизнедеятельность дома.

Утепление крыши пенополистиролом

Минеральная вата – это не единственно возможный материал для термомодернизации мансардного этажа. Довольно большой популярностью продолжает пользоваться пенополистирол.

Главное его преимущество перед минватой – невысокая цена. Скаты утеплять данным материалом довольно сложно, для этого нужны навыки и особая тщательность.

Плиты должны быть идеально подрезаны под размеры межстропильного пространства. У профилированных плит придется отрезать гребень. Ровными должны быть и сами стропила, добиться чего очень сложно.

Жесткий пенополистирол, даже подогнанный по размеру, со временем может сползать, поэтому при монтаже нужно предусмотреть способ надежного крепления (скобы, дюбели, клей).

Если же между стропилами и пенополистиролом останутся щели, впоследствии они станут мостиками холода, через которые теплый воздух будет уходить из помещений, поэтому их принято заполнять герметиком.

Но даже при соблюдении всех предосторожностей пенополистирол не позволяет создать герметичный теплый контур мансарды. А вот при выполнении теплоизоляции железобетонных мансардных перекрытий он станет самым практичным решением – в этом случае нет необходимости в применении сложных инженерных решений

А вот при выполнении теплоизоляции железобетонных мансардных перекрытий он станет самым практичным решением – в этом случае нет необходимости в применении сложных инженерных решений

А вот при выполнении теплоизоляции железобетонных мансардных перекрытий он станет самым практичным решением – в этом случае нет необходимости в применении сложных инженерных решений.

Назначение и характеристики инверсионной кровли

В малоэтажном строительстве распространены крыши с уклонами. По сравнению с ними плоские крыши обладают недостатками и применяются реже, обычно при строительстве многоэтажных домов, перекрытий домов, террас и прочего.

Плоская крыша по традиционной технологии конструктивно состоит из бетонной плиты, на которую уложен пароизоляционный слой, а затем — слой теплоизоляционного материала и сверху гидроизоляция из материалов на основе битума. Основным недостатком такой конструкции является сложность обеспечения герметичности пароизоляции под воздействием сырого климата. Водяные пары, проникающие и накапливающиеся в слое утеплителя, в дальнейшем приводят к протеканию потолка в доме, а под воздействием отрицательных температур они, расширяясь и увеличиваясь в объёме, ещё больше отрывают гидроизоляцию от основания.

Альтернатива традиционному устройству кровли была придумана в 50-х годах прошлого столетия в Америке, а в России она только начинает завоёвывать популярность. Это более долговечная и надёжная инверсионная или перевёрнутая кровля, лишённая перечисленных недостатков.

Итак, рассмотрим детальнее, инверсионная кровля — что это такое и каковы её отличия от других видов.

Конструктивное решение такого типа покрытия представляет собой расположение слоя утеплителя над гидроизоляцией, что защищает её от климатических перепадов температур, проникновения влаги, а также от солнечного и механического воздействия.

Инверсионная кровля — это своеобразный «слоёный пирог», состоящий из следующих составляющих:

• слой гидроизоляции, уложенный на основание крыши;
• слой теплоизоляции;
• геотекстильное покрытие;
• дренажный слой;
• защитный верхний слой.

К достоинствам такого вида кровли можно отнести возможность использования её в качестве автостоянки, пешеходной зоны, зелёной зоны и пр. что позволяет рационально спланировать территорию в современном мегаполисе.

В качестве гидроизоляции в инверсионной кровле применяется наплавляемый битумно-полимерный материал, укладывающийся непосредственно на бетонное основание.

Однако основные требования предъявляются, прежде всего, к теплоизолирующим материалам. Чтобы кровля обладала всеми преимуществами, необходимо, чтобы утеплитель не давал усадки, не впитывал влагу, обладал высокой механической прочностью, химической стойкостью, не гнил и не подвергался воздействию грибков. Всем перечисленным требованиям вполне удовлетворяет такой материал, как экструдированный полистирол.

В качестве верхнего слоя используется гравий, уложенный на фильтрующий материал, задача которого — не пропускать твёрдые частицы песка и предотвращать вымывание верхнего слоя.

Виды инверсионной кровли

Способ эксплуатации верхнего слоя определяет вид кровли:

• С гравийной засыпкой — Верхний слой гравия толщиной не менее 50 мм служит в качестве груза и используется для неэксплуатируемых крыш.
• Пешеходная кровля — Для создания пешеходной зоны на крыше жилого или административного здания используется настил тротуарных плит на слой гравийной засыпки.
• Кровля для автостоянок — Способ экономии пространства современных мегаполисов, выполняемый путём устройства железобетонного покрытия на гравийный слой. В данном случае перед бетонированием технология должна предусматривать укладку на гравий полиэтиленовой плёнки.
• Зеленый уголок — Уникальная технология позволяет создать настоящий сад на крыше дома. Для этого поверх гравия укладывается дополнительный фильтрующий слой, а затем слой почвенного субстрата. При этом зелёная крыша должна быть с уклонами и отверстиями для стока воды.

Подробнее о вальмовой и шатровой конструкции

Как сказано выше, для сооружения мансардного этажа подходят вальмовая и шатровая крыша.

Вальмовая (четырехскатная) конструкция, отличается тем, что две ее грани имеют вид треугольников, а две другие – равнобедренные трапеции.

Треугольные скаты расположены на одной плоскости с фронтонами, и называются они «вальмы». Для вальмовой крыши используется балочная конструкция с двойной затяжкой. Осадки с такой кровли удаляются довольно просто. Вальмовые скаты наклоняются обычно под углом в 45 градусов.

Крутой наклон подразумевает необходимость водосточной системы. Обустроить такую конструкцию собственными руками сложно, так как для нее характерна сложная система стропил, установка которых требует точности и специальных навыков.

Существуют также полувальмовые крыши. Это та же вальмовая конструкция, но треугольные скаты ее усечены и установлены под меньшим наклоном относительно трапециевидных скатов.

Монтаж инверсионной кровли

1. Установка ж/б плиты – основания кровли. Плиту кладут с небольшим уклоном к плоскости, 2-3 градуса. Иначе придется делать разуклонку: полностью плоской плоская крыша быть не может.

2. Пароизоляция инверсионной кровли: закрепление мембраны ПВХ или наплавление рулонной гидроизоляции. Если используется наплавляемая гидроизоляция инверсионной кровли, основание необходимо предварительно загрунтовать.

3. Монтаж утеплителя. Предпочтительный материал – экструдированный пенополистирол: закрытопористые плиты с низким водопоглощением.

4. Укладка поддерживающего покрытия: геотекстильный слой, который прокладывают между утеплителем и вешним функциональным слоем.

5. Внешний кровельный слой: наплавление рулонного материала, или посыпка щебнем, или замостка плиткой (плитка используется для крыш со средними нагрузками, все остальное – для кровли с низкой нагрузкой).

Обратите внимание

При монтаже крыш с высокой нагрузкой пирог неоднократно разделяют высокопрочными геотекстильными материалами, а в качестве финишного покрытия используют бетонную плиту. 6. Поскольку плоская крыша скатов не имеет, а ее края часто ограничены парапетом, необходимо позаботиться о стоке дождевой и талой воды. Эту функцию выполняют воронки инверсионной кровли. Их размещают в понижении крыши, усиливают дополнительными гидроизоляционными заплатами, иногда металлическими фартуками.

Подробнее про воронки для плоских крыш смотрите здесь.

7. Другие узлы инверсионной кровли – примыкания к трубам, вентиляционным шахтам, к парапету. На парапете делают двойной слой гидроизоляции и заводят его на стену выше финишного покрытия (не меньше полуметра от стыка парапета с крышей). На примыканиях к любым вертикальным конструкциям, чтобы исключить перегибы материала кровли, устанавливают наклонные бортики из материала утеплителя.

Цена инверсионной кровли зависит от используемых материалов, их количества, числа слоев. Вместе с работой профессиональных монтажников один метр кровли с использованием мембран ПВХ обойдется от 1,4 тысяч за метр квадратный, с битумными – от 2 тысяч.

Наши бригада уже более 10 лет занимается устройствой крыш различных видов. Если Вы планируете устройство инверсионной кровли, то я приглашаю воспользоваться нашими услугами. Отвечу на все вопросы по крышам, пишите или звоните.

Предназначение инверсионной кровельной конструкции

Кровли такого типа – это прекрасная альтернатива стандартной плоской крыше, так как в обычном варианте гидроизоляция расположена в самом верху кровельного пирога, в результате чего она подвержена постоянному воздействию неблагоприятных природных явлений, соответственно намного быстрее теряет защитные функции. А если учитывать, что максимальный уклон ската плоской кровельной конструкции до пяти градусов, крыша гарантировано начнет протекать даже при небольших повреждениях гидроизоляционного слоя.

У инверсионной конструкции защитный покров гидроизоляции расположен практически в самом низу кровельного пирога, поэтому данный недостаток отпадает.

Особенности применения инверсионной крыши

Поверхность инверсионной кровли абсолютно плоская, покрыта сверху специальными материалами, устойчивыми к истиранию. Кроме защитных, декоративных характеристик, покрытие еще выполняет множество функций. Например:

• На такой крыше можно организовывать масштабные мероприятия, то есть с большим потоком людей, к примеру, конференции, банкеты и т.д.
• Обустраивать на летний период кафетерии, зоны отдыха.
• Организовывать летние сады, обустраивать цветники, даже огороды.

Сегодня такие покрытия часто используют и в частном домостроении, чтобы увеличить эксплуатационную территорию.

Этот тип кровельной конструкции отличается прекрасным свойством размещения защитных слоев в обратном порядке: слой теплоизоляции находится сверху, гидроизоляция снизу. Такое строение кровельного пирога предоставляет возможность более надежно защитить от неблагоприятных природных воздействий внутренние слои, соответственно продлить эксплуатационный период крыши.

Например, при стандартном размещении, слой гидроизоляции (находится сверху), быстрее повреждается под воздействием температурных перепадов, солнечного излучения.

Это приводит к следующим неблагоприятным последствиям:

• проникновению вовнутрь кровельного пирога атмосферных осадков, испарений воды;
• формированию конденсата в теплоизоляционном слое;
• формированию на потолочной поверхности помещений водяных подтеков из-за большого количества конденсата под крышей;
• к замерзанию конденсата в период отрицательных температур. А данное явление способствует разрыву гидроизоляционного материала.

В результате! Из-за вышеперечисленных факторов инверсинная крыша значительно раньше теряет собственные эксплуатационные характеристики, и выходит из строя.

Структура инверсионной крыши значительно надежней, материал гидроизоляции не только обеспечивает защиту от влаги внутренним слоям кровельного пирога, но и защищен сам от различных неблагоприятных воздействий. По сравнению с плоской крышей такая конструкция является более надежной и имеет значительно больший срок службы.

Особенности инверсионного пирога

Выделим основные слои пирога у инверсионного типа кровель.

1. Дренаж.
2. Слой фильтрации.
3. Тепло и гидроизоляция.

Расположение слоев осуществляется в такой последовательности, как написано в списке выше. И каждый из них играет свою роль в общей конструкции. Чтобы отвести лишнюю влагу используется дренажный слой. Ключевая задача – защита теплоизоляционного материала от негативных факторов окружающей среды. Толщина дренажа при обустройстве инверсионных крыш составляет в районе 3 см.

Для обустройства фильтрации применяется геотекстиль. Полотно пропускает влагу и препятствует попаданию конденсата обратно. В процессе производства геотекстиля применяется полиэфир. В некоторых случаях допускается использование полипропилена.

Во время выбора теплоизоляции отдают предпочтение материалу с нулевым поглощением воды. Идеальный вариант для этих целей – пенополистирол, который на 99% состоит из воздуха. Если влага попадает на материал, то он не повреждается и сохраняет свои первозданные характеристики. Теплоизоляция приглушает звук от капель дождя и падения града. Исключена вероятность появления грибка и плесени.

Гидроизоляция для инверсионной крыши

В роли гидроизоляционного материала выступает рубероид или кровельные мембраны. Что касается последних, то они появились сравнительно недавно и завоевали популярность у жителей Европы и США. Сейчас такой тип гидроизоляционного материала применяется для строительства домов в России.

В процессе производства мембраны применяются различные добавки, повышающие эксплуатационные характеристики. Благодаря разной комбинации материалов удается создать слои с отличительными характеристиками. Длина рулона достигает 20 метров при общей ширине 1,5 м.

2.1 Плюсы ПВХ мембраны для кровли

Выделим ключевые достоинства мембраны, которая востребована при обустройстве инверсионных крыш.

1. Повышенная эластичность.
2. Противостоит влиянию ультрафиолета.
3. Устойчивость к разрывам.
4. Длительная эксплуатация.

2.2 Особенности ТПО гидроизоляции

Существует и другая разновидность гидроизоляционного материала для строительства инверсионных крыш – ТПО. Материал изготавливается из полипропилена, а также смеси пропиленового каучука. В роли армирования выступает сетка из полиэстера. В состав содержатся различные добавки, повышающие качество и надежность. Показатель толщины в районе 2,4 мм. Выпускается в рулонах по 10 или 30 метров.

Устройство инверсионной кровли

От кровельного пирога традиционного типа инверсионный отличается тем, что утеплитель расположен выше гидроизолирующего слоя. Таким образом гидроизоляция получает дополнительную защиту. Пирог инверсионной кровли выглядит так:

• Основание;
• Гидроизоляция;
• Утеплитель;
• Дренаж из гравия (присутствует не всегда)
• Финишное покрытие.

Толщина инверсионной кровли зависит от типа ожидаемых нагрузок. Всего различают три вида:

• Низкие нагрузки. Изолирующие слои и легкий кровельный материал. Этот тип часто используется в индивидуальной загородной застройке. При желании на такой кровле можно оборудовать солярий или площадку для отдыха на пару человек. На больший вес она не рассчитана.
• Средние нагрузки. Это тип крыш с повышенной проходимостью. В конструкции используют утеплители высокой прочности, финишное покрытие – керамогранитная или тротуарная плитка. Сюда можно пригласить гостей, организовать здесь банкет, устроить теннисный корт и т.д.
• Высокие нагрузки. Например, парковка для автомобилей. В структуре пирога используются дополнительные укрепляющие слои. В качестве финишного покрытия вместо замостки плиткой – ж/б плита.

Такова конструкция инверсионной кровли в общих чертах. Особенности зависят от конкретного вида крыши.

Обратите внимание

Особенности инверсионной кровли в деревянном доме: в качестве опор для крыши на несущие стены укладывают балки, инверсионная кровля выполняется по деревянным балкам (или металлическим).

Разновидности плоской кровли

Существует два варианта устройства такой кровли. Один из них применяется в строительстве многоквартирных домов, второй чаще встречается в частном домостроении, но постепенно получает популярность во многих странах и при оборудовании кровель больших домов и даже общественных зданий. В таких случаях крыша становится частью эксплуатируемого общественного пространства, принадлежащего всему дому.

Стандартный вариант

Она применяется с советских времен, когда такие крыши стали неотъемлемой частью городского пейзажа. Если рассматривать их в разрезе, то кровельный пирог выглядит следующим образом:

• слой пароизоляции;
• утеплитель;
• цементно-песчаная стяжка, выполненная под уклоном;
• слой гидроизоляции.

В качестве пароизоляции часто используется обычная полиэтиленовая пленка, и без нее не обойтись, особенно если сверху лежит насыпной утеплитель, например, керамзит. При отсутствии пленки в утеплителе может накапливаться конденсат, то есть водяной пар, поднимающийся из жилых помещений. Накапливаясь под гидроизоляцией, он приводит к промерзанию утеплителя, а затем — к разрушению крыши и протечкам.

Уклон на крыше небольшой, не более 3−5 градусов, и направлен он к водосборным отверстиям, количество которых — 1 или 2 на подъезд. Эти места, а также примыкание к парапету и трубам, являются самыми трудоемкими в работе — именно здесь чаще всего происходят протечки. Чтобы их избежать, слой гидроизоляции всегда имеет заход на трубы и парапет, а слив дополнительно герметизируется.

Плоская кровля может не содержать утеплителя, если находится над техническим этажом, тогда она становится тоньше и дешевле.

Инверсионная кровля

Как следует из названия, эта технология предполагает обратное расположение какого-либо компонента. Им является гидроизоляция, которая в таких кровлях расположена внизу пирога. Такое ее расположение на эксплуатируемых крышах вызвано тем, что рулонные материалы и так не очень устойчивы к внешним воздействиям, особенно солнцу. Кровельные покрытия приходится периодически менять, что можно наблюдать при ремонте домов, когда сверху скидывается старая гидроизоляция, а потом стелется новая.

Инверсионная кровля лишена такого недостатка, как и возможности механического повреждения гидроизоляции: она спрятана под вышележащими слоями. Они обязательно включают в себя утеплитель и дренаж, а опционально — геотекстиль и различные покрытия, поэтому вариантов устройства таких крыш очень много.

Технология монтажа

При создании и утверждении проектной документации учитываются нагрузки, которые должна выдерживать кровля. В зависимости от величины нагрузок подбирают структуру кровли, рассчитывают необходимую плотность утеплителя, выбирают финальное покрытие. Также для обеспечения безопасности на плоских крышах необходимо спроектировать парапет, обычно выполняемый из железобетона или стальных конструкций, которые обязательно должны выдерживать расчетные ветровые нагрузки.

Погодные и температурные условия

Монтаж кровли происходит быстро: отдельные листы соединятся непосредственно на месте установки. Благодаря свойствам покрытия монтаж может производиться круглогодично, так как температура не является критичным условием для этого. Необходимо, впрочем, отслеживать герметичность швов и следить за отсутствием влаги между слоями покрытия.

Выбор кровельных инструментов сегодня огромен. Конкретные виды инструмента подбираются для монтажа определенного вида кровли, каждый вид имеет свое назначение и функциональные особенности. Специалисты по укладке эксплуатируемых кровель сами подберут необходимый электрический, полуавтоматический или электрический инструмент в зависимости от сложности проекта.

Само по себе строение инверсионной эксплуатируемой кровли напоминает слоеный пирог. Практически всегда его составляющими являются бетонное основание, слой или несколько слоев геотекстиля, специальные мембраны, утеплители, термоскрепленный геотекстиль и финишное покрытие

Особое внимание стоит обратить на монтаж системы водоотведения и, при желании, системы подогрева для обеспечения стока талой воды в зимнее время

Эксплуатируемые типы кровли предназначены для активного использования, поэтому их укладка производится на плоские крыши. При этом должен быть обеспечен угол наклона 1,5-2°, чтобы обеспечить сток дождевой и талой воды.

Процесс монтажа

Процесс монтажа детально описан во множестве материалов, так что приведем ниже только основные моменты:

1. Планировка инверсионной крыши происходит на стадии составления проектной документации.
2. Основой конструкции обычно бывает железобетонная плита, которая укладывается перед собственно монтажом инверсионной крыши.
3. Далее бетонная поверхность зачищается и к ней прикрепляется специальная мембрана гидроизоляционного слоя.
4. Мембрана покрывается утеплителем.
5. Потом происходит установка поддерживающего покрытия.
6. Последним приступают к нанесению финишной обработки – устройству внешнего слоя покрытия.

При повышенных требованиях к прочности покрытия инверсионная кровля имеет более сложную структуру, поэтому процесс монтажа несколько сложнее.

Обустройство снегозадержателей и слива

Для данного вида кровли необходимо особое внимание при проектировании и монтаже водосточных труб. Водосточную воронку обычно усиливают металлическим фартуком и дополнительной гидроизоляцией

Также двойной гидроизоляционный слой укладывается в местах примыкания покрытия кровли к парапету и стенам здания.

Относительно установки снегозадержателей стоит отметить, что излишки снега с поверхности крыши лучше убирать механическим способом. Также можно удалить снег путем подогрева самой кровли, а также элементов системы водоотведения: лотков и водостоков.

Финальная обработка

Финальная обработка инверсионной эксплуатируемой кровли является не только эстетическим, сколько практическим покрытием. Правда, заказчик может выбрать материалы в зависимости от личных пожеланий, так как большинство современных материалов обеспечат эстетичность, долговечность, морозостойкость, безопасность, теплоизоляцию и стойкость к воздействию УФ лучей.

В качестве финишного покрытия популярными вариантами остаются галька и щебень, различные виды плитки, террасная доска, полимерные и резиновые покрытия, а также газон.

Именно газон является сегодня самым экологичным решением. Газон – это основной элемент зеленой кровли, также популярными являются декоративные цветники, небольшие деревца, а некоторые владельцы домов обустраивают маленький огородик на крыше.

Инверсионная эксплуатируемая поверхность

Частая проблема эксплуатируемой крыши – износ гидроизоляционного слоя. После нарушения целостности изоляции, кровля начинает течь и зачастую без ремонта уже не обойтись. Производители кровельных продуктов задумались над этой проблемой и выпустили совершенно новый материал. Их детищем стали полимерные мембраны. Они отличались от всех видов кровли и были очень эластичными. В течение нескольких лет реальной эксплуатации выяснилось, что такой продукт с легкостью выдерживает резкие перепады температуры, не теряет своих свойств даже на сильном холоде, устойчив к прямым солнечным лучам и механическим повреждениям.

Полимерная мембрана укладывается методом тепловой сварки.

Это совершенно безопасный для человека способ, но такую работу вряд ли удастся провести самому. Дело в том, что сварочный аппарат для этого дела стоит довольно немало, впрочем, при желании его можно взять в аренду.

Теперь, давайте вернемся к инверсионной последовательности кровельных слоев. Если совершить поперечный разрез, то сразу можно заметить отличия от традиционной укладки, а именно: теплоизоляционный материал находится выше гидроизоляции. Она укладывается на основание и выступает в роли пароизоляционного слоя. Поверх теплоизоляционных плит наносится укрепляющий раствор, но большинство застройщиков просто заливает еще один слой цементно-песчаной стяжки.

Такая поверхность обладает некоторыми преимуществами:

• Гидроизоляционный материал, который закрывается толщей кровельного пирога прослужит гораздо дольше обычного.
• В теплоизоляционный продукт никогда не проникнет влага, следовательно, свойства данного материала всегда будут находиться на высоком уровне.
• Ремонт крыши проводить очень легко. Для этого демонтируется внешняя стяжка и вытаскиваются плиты теплоизоляции.

Если вы планируете создавать эксплуатируемую крышу, то лучше всего это делать инверсионным методом.
