Важнейший параметр при строительстве вальмовой крыши — высота: от чего зависит, как рассчитать?

Шаг брусьев несущей конструкции кровли

Чтобы определить расстояние между брусьями несущей конструкции кровли, следует обратить пристальное внимание на такие моменты, как:

  • вес кровельных материалов;
  • длина и толщина бруса — будущей стропильной ноги;
  • градус наклона кровли;
  • уровень ветровой и снеговой нагрузок.

Через 90–100 см стропила принято располагать в случае выбора лёгкого кровельного материала

Нормальным для стропильных ног считается шаг в 60–120 см. Выбор в пользу 60 или 80 см делают в случае строительства кровли, наклоненной на 45˚. Таким же маленьким шаг должен быть при желании покрыть деревянный каркас крыши тяжёлыми материалами вроде керамической черепицы, асбоцементного шифера и цементно-песчаной плитки.

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

  1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
  2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
  3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.

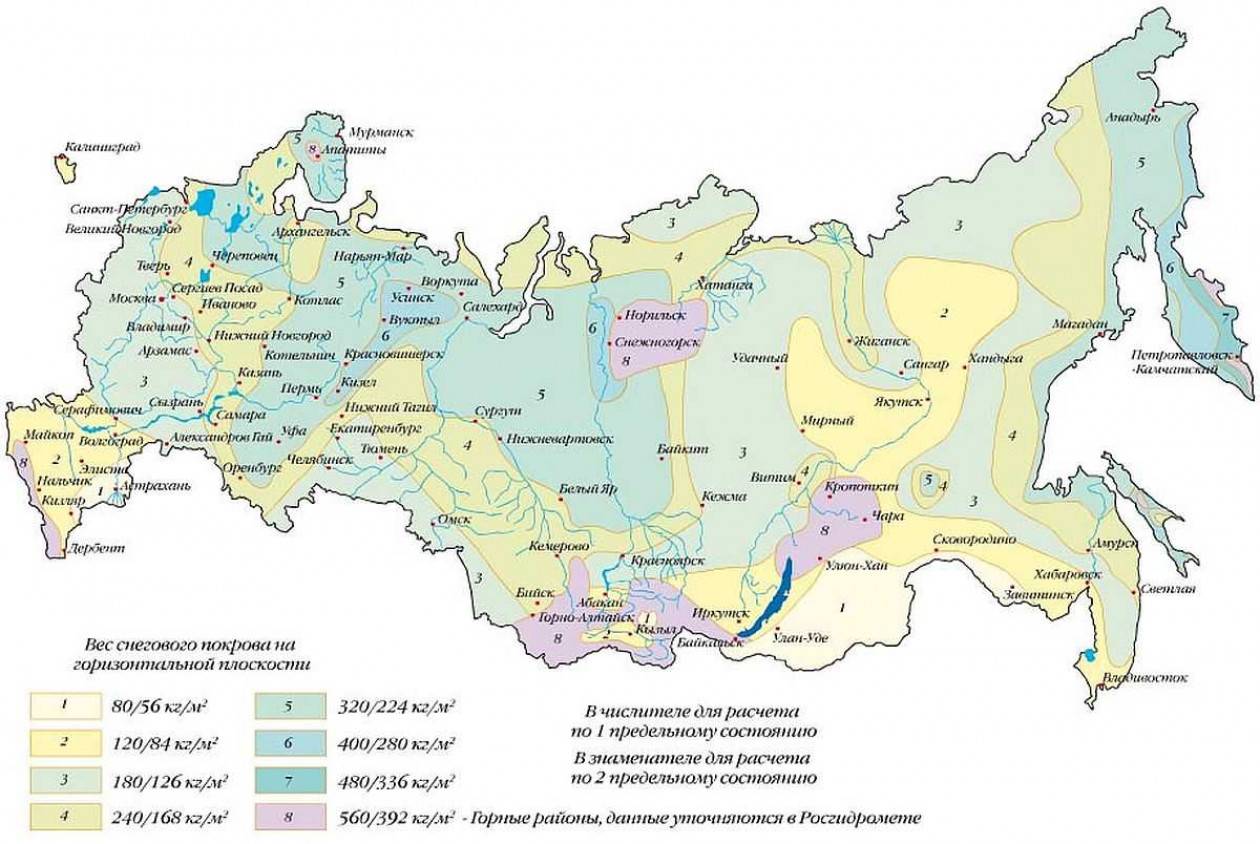

  4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

При увеличении угла уклона кровли стоит помнить несколько вещей:

  • Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
  • На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
  • Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.

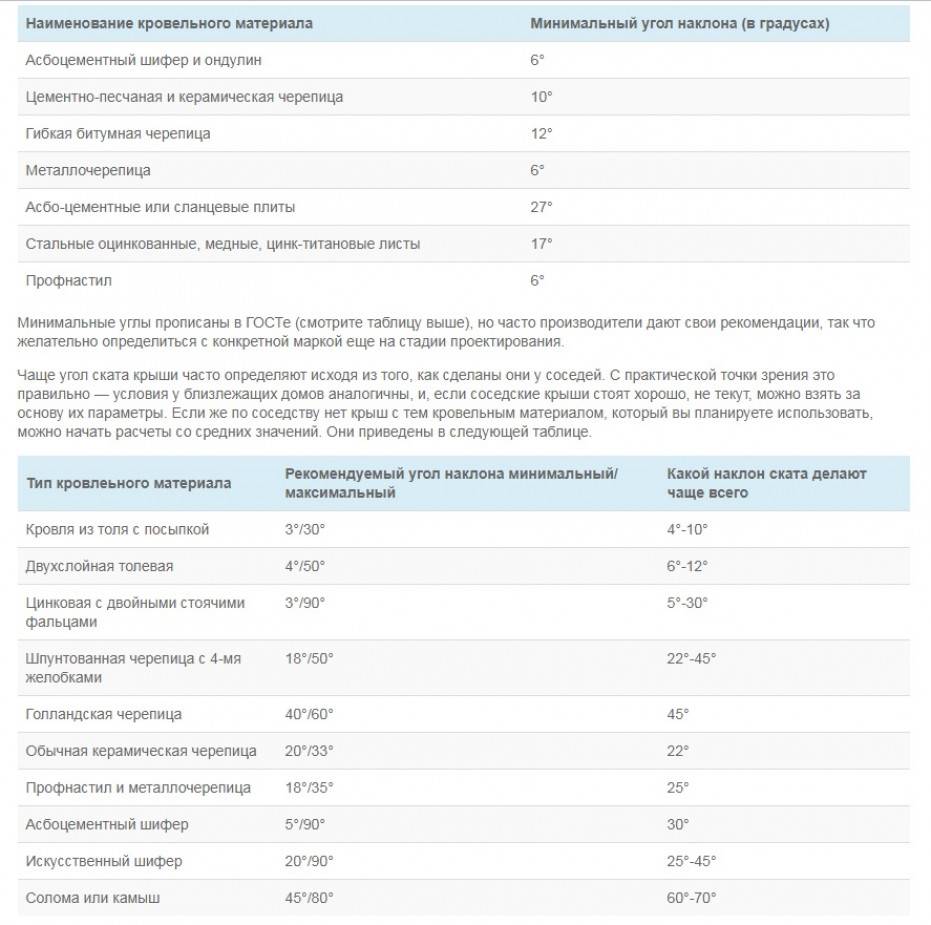

  • Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

  • Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
  • Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
  • При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Преимущества и недостатки

Здание с такой кровлей притягивает внимание оригинальным обликом. Ее конструктивные характеристики дают возможность обустроить чердачное помещение или мансарду

Кроме того, крыша обладает следующими преимуществами:

  • Отличная защита фасадной части от дождя и града. Строение конструкции позволяет сделать крупные свесы.
  • Невысокая подверженность искривлениям и иным нарушениям формы за счет жесткости угловых ребер.
  • Из-за отсутствия стоячих стенок торцов конструкция слабо сопротивляется воздушным потокам, поэтому меньше вероятность разрушений и деформаций при сильных осадках и ветрах. Ее рекомендуют ставить в районах с ветреной или нестабильной погодой.
  • Благодаря большой скатовой площади кровля прогревается равномерно, что хорошо отражается на микроклимате жилища.

Онлайн-калькулятор для расчета

Для упрощения выполнения расчетов мы спроектировали онлайн-калькулятор. Чтобы воспользоваться им, пожалуйста перейдите на эту страницу. Там вы найдете все пояснения и сможете сэкономить время на проектировании.

22.02.2017 24,

Ни один дом невозможно представить без крыши. Такая конструкция необходима, ведь благодаря ей обеспечивается защита всего здания от воздействия окружающей среды, а также правильное устройство крыши дает возможность соорудить чердак или мансарду.

Крыша подвергается воздействию различного рада атмосферных явлений. Если неверно подобрать угол наклона ската, а, соответственно и высоту, то есть риск, что порывистый ветер или обильное выпадение осадков смогут нарушить целостность конструкции. В лучшем случае придется проводить небольшой ремонт, в худшем – сооружать конструкцию заново.

В этой статье вы узнаете как рассчитать высоту крыши для дома и не сделать ошибку в расчетах.

Точный расчет высоты двухскатной крыши

Классическая крыша русской избушки – двухскатная. Стропильная система для неё достаточно проста, и это обеспечило большую популярность такому виду крыши. Вальмовая крыша (четырёхскатная), например, геометрически сложнее. Её труднее рассчитать и построить, поэтому возьмёмся за расчёт симметричной крыши с двумя скатами.

Расчёт её заключается в определении длины стропил, которые образуют пары. Каждая из этих пар присоединяется к соседним стропильным фермам при помощи обрешётки. Торцы крыши – это треугольные фронтоны. Длина стропил, как и высота крыши, будет определяться её углом. Как его выбрать правильно? Это подскажет преобладающая в местности погода.

Выбор высоты конька

Кто бывал в странах Балтии или в Скандинавии, смог заметить, что крыши деревенских домов там островерхие. Это связано с большим количеством осадков, которое, в свою очередь, объясняется преобладанием морского и умеренного климата. С такой крыши моментально стекает вода, а снег – и вовсе не задерживается. Однако соседство с холмами, поросшими лесом, надёжно защищает эти населённые пункты от сильного ветра, поэтому большая парусность таких крыш не имеет большого значения.

В арабских домах крыши были плоскими, потому что количество осадков в пустынной местности – минимальное. Зато сильные сухие ветры в таких краях случаются.

Там же, где свирепствуют ветры в средней полосе, можно встретить дома с совершенно другими крышами – почти плоскими или дугообразными, потому что большую роль играет как раз отсутствие парусности или хорошая обтекаемость.

И если раньше такие дома строили интуитивно, основываясь на опыте поколений, сегодня для разных регионов России созданы своды правил, в которых описаны ветровые и снеговые нагрузки на кровлю. В частности, это СП20.13330.2011, разработанный на основе СНиП 2.01.07-85* «Нагрузки и воздействия». В центральном регионе страны, к примеру, рекомендовано выбирать высоту конька так, чтобы угол наклона скатов был равен приблизительно 30–45°. Именно этот угол даст возможность рассчитать и высоту конька крыши, и длину стропил.

Расчёт высоты крыши

Обратимся к школьной геометрии. Нашу крышу надо представить в виде треугольника, собственно которым и является каждый из её фронтонов. Такой треугольник будет тупоугольным. Разделим его по оси симметрии на два прямоугольных треугольника. Мы получили два катета, один из которых (a) нам известен – это половина ширины дома. Второй катет (b), который пока не известен – это высота нашей крыши. b = a * tg α, где: α – угол крыши, взятый из свода правил.

Тангенс этого угла можно вычислить на инженерном калькуляторе или воспользоваться математическими таблицами. Полученный катет b – это и есть высота крыши.

Зная оба катета, мы можем вычислить величину гипотенузы. Это приблизительная длина стропил. Однако, поскольку крыша часто выходит за пределы стен дома, нависая над ними, длину стропил можно увеличить. Здесь вся зависит от архитектуры конкретной постройки.

Зная длину стропил и длину самой крыши, которая и в этом измерении тоже может выступать за края дома, нависая козырьком над фронтонами, мы уже можем рассчитывать её площадь, а следовательно – и количество кровельного материала.

Пример расчёта

Допустим, дом имеет ширину 6 м. Делим её пополам и получаем 3 м. Это наш катет a. Угол ската, рекомендованный для постройки дома в данной местности, составляет 45°. b = 3 * tg 45° = 3 * 1

Но и без применения этой формулы можно догадаться, что при угле наклона 45° наш прямоугольный треугольник получится равносторонним. То есть даже без таблиц и калькулятора станет ясным, что высота крыши будет равна 3 м, то есть – половине ширины дома.

Точный расчет высоты двухскатной крыши Для классической двухскатной крыши русской избушки расчёт заключается в определении длины стропил, которые образуют пары. Каждая из этих пар присоединяется при помощи обрешётки.

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

  1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
  2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
  3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
  4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес вальмовой крыши крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
  5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
  6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.
  • Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
  • Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Конструкция вальмовой крыши, а точнее ее стропильной системы, состоит из такой геометрической фигуры как треугольник, обладающей наибольшей жесткостью и надежностью.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

  • Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
  • Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
  • Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
  • Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
  • Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
  • Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

  1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
  2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
  3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
  4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса

Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы

Какие распространены типы современных кровельных конструкций

Тип крыши оказывает самое прямое влияние на расчет и используемые для него формулы, а также на величину и, следовательно, на расход материала, который нужно приобрести для обустройства кровли.

Сегодня чаще всего возводятся такие конструкции:

  • односкатная (её предпочтительнее использовать для хозяйственных построек);
  • двускатная (самая популярная для жилых домов);
  • четырехскатная. Тоже отличный выбор для жилых сооружений. Здесь предусмотрены многообразные варианты: эффектные шатровые (характерная черта которых – одинаковый размер и форма всех скатов) или сложные вальмовые (их особенностью является участие двух треугольных вальм и двух скатов с изломом (формы трапеции));
  • мансардная (состоит из двух скатов, но обязательно с изломом). Данный излом позволяет увеличить площадь мансарды.

Инструкция по установке

  1. По всей длине конька проделайте прорезь в 35 м. При этом она не должна доходить до краев ската. Оставляется барьер в 150 мм.
  2. Подкладочный ковер должен выходить из-под верхнего ряда материала на 150 мм. Далее, его следует загнуть на черепицу.
  3. На отогнутые края обустраивается вентилируемый конек. Он должен быть размещен симметрично скатам, над прорезью.
  4. Пластиковые детали покройте лепестками мягкой черепицы. При этом стенки из решетки должны оставаться свободными.

Итак, нам необходимо произвести расчет высоты крыши. Прежде всего, выбираем тип крыши. Их довольно много, для примера мы выберем самые простые виды крыш: односкатную, двускатную и шатровую. Более сложные конструкции рассчитываются аналогично, так как каждый элемент сложной крыши и представляет собой один из перечисленных выше видов простых крыш. Затем определяем, каков должен быть угол наклона крыши. Все виды кровли (кроме мансардной) имеют один угол наклона. Он колеблется от 11 до 70 градусов, но наиболее приемлемым для российских широт решением считается угол 35-45 градусов. Связано это с тем, что плоские крыши с углом менее 35 градусов зимой испытывают большую снеговую нагрузку. С увеличением же наклона более 45 градусов, крыша начинает испытывать повышенные ветровые нагрузки.

Далее, вспоминаем геометрию. Высота конька является катетом в прямоугольном треугольнике, в котором вторым катетом выступает: для односкатной крыши – ширина дома; для двускатной крыши – ширина дома, деленная на 2; для шатровой крыши – диагональ дома, деленная на 2. Таким образом, высоту конька можно вычислить, умножив длину известного нам катета на тангенс угла наклона кровли. Таблицу тангенсов можно взять из любого учебника геометрии, а также на интернет-порталах, посвященных строительству (там они горделиво называются коэффициентами расчета высоты конька).

Как рассчитать

В России во все времена предпочитали создавать двухскатные крыши с фронтонами.Такие кровли появились сравнительно недавно. В вальмовой крыше лежит стройная конструкция из элементов, которые тщательно замеряются:

  1. Балки;
  2. Стропила.

Искомое суммарное значение перемножается на коэффициент, который коррелируется с максимальными показателями. На мауэрлате прочерчивают осевую линию (в центральной части). По брусу размечают еще одну линию, где будут располагаться стропила.

Муэрлат выделен коричневым цветом

Берется шаг 60 см, устанавливаются метки для второстепенных конструкций. Затем просчитывается длина от угла до центральной части. С другого конца кровли значения должны также совпадать. Крестообразные кровли считаются по такому же принципу, по аналогии с двускатными. Многое зависит от конфигурации скатов (треугольник или трапеция).

При монтаже важно равномерно распределить нагрузку. Учитываются при этом элементы:

  1. Вес материала кровли.
  2. Величина всей площади.
  3. Угол наклона.
  4. Элементы крепежа
  5. Шаг стропил.
  6. Показатель прочности древесины.
  7. Толщина досок и бруса.
  8. Сорт дерева и пропитка бактерицидными составами.

По конструкции вальмовая крыша – это, по сути, соединение двух треугольников и трапеций. Полувальмовая крыша выделяется элементами, которые не прикрепляются к карнизу. Таким образом, создается ломанная линия непосредственно с фронтоном.

Такие крыши создавать сложнее, и стоят они дороже. Обычно их устанавливают, если «коробка» дома имеет почти квадратную конфигурацию. Расчет вальмовой крыши в этом случае прост, так как все стороны имеют приблизительно одинаковые значения.

Сложнее вычисления при создании конфигураций:

  1. Г-образной.
  2. Т-образной.

Такие конструкции обычно можно встретить в домовладениях, где есть мансарды.

Если наблюдается значительная ветровая нагрузка, то уклон делается не более 32°. В расчёт принимается возможность перемещения по чердаку, расположение коммуникаций и т.п.

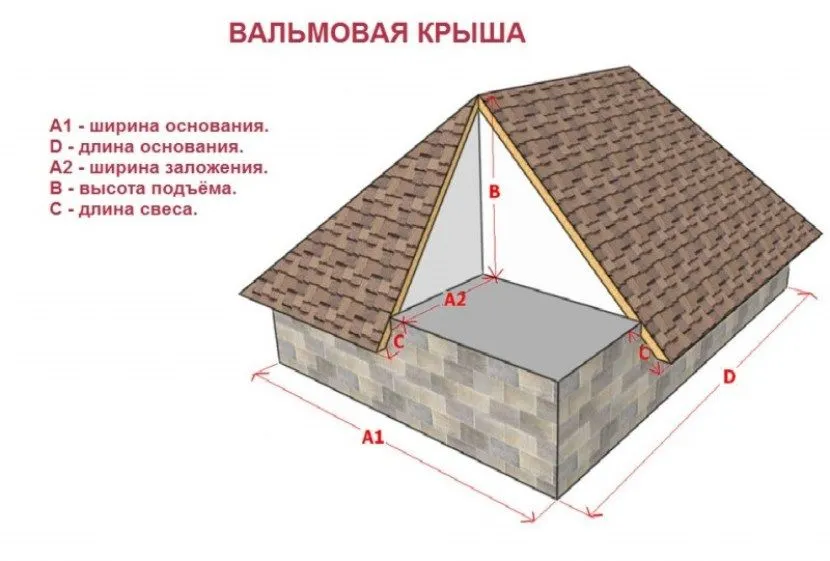

Расчет высоты вальмовой крыши делается по следующей формуле:

Результаты вычислений

В отчете нашего калькулятора содержатся следующие позиции:

  1. Крыша. Исходя из заданных требований, калькулятор порекомендует оптимальный угол наклона стропильной системы. Кроме того, определяется количество требуемого рубероида, а также масса кроющего материала.
  2. Стропила. Выдается оптимальная длина стропил, учитывая свесы, и необходимое количество для сооружения кровли.
  3. Обрешетка. Калькулятор определит количество рядов, требуемое для создания обрешетки на указанной площади, также необходимый объем других пиломатериалов.


Для получения правильных данных, в поля калькулятора вбиваются все имеющиеся параметры Источник nauka-i-religia.ru При проведении расчетов, программой учитываются все детали: параметры крыши, габариты кровельных карнизов, фронтальных свесов. Эта информация поможет выполнить расчет вальмовой кровли четырехскатной крыши с чертежом.

Часто допускаемые ошибки при расчете крыши

Многие даже опытные мастера, делая расчет вальмовой крыши, начинают сразу составлять чертеж и подробный план, что крайне неверно. За этими действиями скрывается основная ошибка – отсутствие замеров коробки здания

Общие размеры, конечно же, есть, но мало кто уделяет внимание стенам. Со стороны они кажутся ровными с идеально прямыми углами

А вот если взять и выполнить своими руками дополнительные точные замеры, то можно найти много невидимых погрешностей даже на новом доме. Игнорирование их приведет к тому, что составленный чертеж крыши будет содержать неверные размеры некоторых узлов. Эти ошибки помешают правильно смонтировать первые опоры.

Прежде чем сделать расчет четырехскатной кровли надо взять уровень, рулетку, строительный шнур и произвести новые замеры. С помощью шнура и рулетки между противоположными углами замеряют диагонали, уровнем проверяют высотные отметки стен. Хотя малые неточности, но они все равно будут и их надо исправить:

  • Не параллельность стен коробки выравнивают за счет правильного расположения мауэрлата.
  • Малую погрешность высоты каждой стены исправляют подкладками под мауэрлат.

Если, на удивление, выполненные своими руками контрольные замеры показали большие погрешности, в расчет и чертеж необходимо внести дополнительные элементы каркаса крыши для исправления недочетов.

Важно! Двумерный чертеж каркаса кровли создает ошибочное видение конструкции. Чтобы иметь полное представление о будущей крыше, необходимо создать самостоятельно объемную ее модель.. По разработанной модели проще определить, нравится конструкция или нет

На этапе проектирования еще можно что-то изменить. В дальнейшем это будет невозможно.

По разработанной модели проще определить, нравится конструкция или нет. На этапе проектирования еще можно что-то изменить. В дальнейшем это будет невозможно.

Совет! Подыскивая в интернете готовый чертеж под определенные размеры коробки дома, не следует брать подробные схемы со сложными формулами и латинскими обозначениями. Их сможет понять только специалист.

Для лучшего представления процесса строительства четырехскатной крыши на фото можно увидеть мастер-класс, где показаны все основные узлы и этапы их возведения.
