Неисправности перфоратора
Условно все повреждения инструмента можно разделить на две основные группы — электрические и механические.Механические повреждения. Зачастую обнаружить неисправность механического типа можно даже на слух. Появление скрежета и повышенного шума во время работы устройства сигнализируют оператору о необходимости провести проверку и ремонт перфоратора. А также возможно повышение вибрации прибора и появление неприятного запаха из корпуса устройства.
К механическим неисправностям относятся:
- поломка устройства, которое осуществляет переключение режимов работы прибора;
- преждевременный износ резиновых уплотнителей бойка и ударника;
- повреждение ударного механизма;
- износ ствола агрегата;
- поломка рабочих зубьев шестерёнок;
- неисправность патрона для удержания ударных приспособлений.
Электрические неисправности
Этот тип поломок также может сопровождаться появлением неприятного запаха из корпуса прибора, а также наличием искрения при вращении двигателя
Особое внимание нужно обратить на появление дыма и быстрый нагрев деталей электродвигателя
К неисправностям электрического типа относятся:
- устройство не включается;
- выход из строя кнопки пуска;
- засорение коллектора электродвигателя;
- повреждение или износ щёток;
- наличие плохого электрического контакта в цепи прибора;
- потеря электрических свойств (перегорание) обмоток ротора или статора мотора.
Разборка блока ударного механизма пуансона Interskol P26 / 800ER
Основное количество отличий содержится в конструкции ударного механизма.
Ударный механизм состоит из нескольких компонентов:
- Ствол ударного механизма;
- Встречный вал;
- Забастовщики и перкуссионисты;
- Втулка цилиндра;
- Подшипник скольжения
Ударный механизм перфораторов Интерскол работает по тому же принципу. Отличия в конструктивных особенностях.
Разборка ударного механизма перфоратора Interskol P-26 / 800ER
В перфораторе Interskol P-26 / 800ER ударный механизм состоит из следующих узлов:
- Приемник инструмента;
- Блок крепления багажника;
- Стебель;
- Встречный вал;
- Забастовщики, перкуссионисты, промышленные массы.
READ Как Разобрать Кнопку Дрели
Разборка приемника приборов
Приемник инструмента поз. 12 демонтируется после снятия частей без ключа.
На первом этапе четыре видео поз. 11 тщательно удален. Затем приемник извлекается из корпуса поз. 18. Способ по п. 18, в котором игольчатый подшипник поз. 20 вставлено.
Бочка пос. 36 установлен в игольчатом подшипнике.
Снимите приемник инструмента с бочки.
Из приемника приборов вынимают промышленный вес поз. 16, рукав поз. 15, рукав поз. 14 и резиновое уплотнительное кольцо поз. 13.
Разборка ствола ударного механизма
Бочка пос. 36 снято с внутреннего корпуса поз. 18 после того, как корпус редуктора отделен от корпуса статора. Для этого откручиваем четыре винта поз. 30 от корпуса редуктора.
Затем открутить три винта поз. 85 на ручке поз. 86. Сняв ручку, поверните корпус держателя щеток поз. 81. До тех пор, пока он не может быть удален из дела.
Теперь корпус редуктора и корпус статора легко разделяются с помощью отвертки, которая толкает один из них к точке соединения.
Бочка легко снимается с промышленной площадки, позиция 53 (внутренний корпус).
Наружный диаметр ствола оснащен: зубчатым штифтом поз. 35, весна пос. 33, шайба поз. 32 и защелка поз. 31.
В полости ствола находится корпус ловушки поз.40, нападающий 45.
Разборка бастующих охотников
Разборка уловителя поз.40 состоит из отделения от него амортизатора поз.41, фиксатора удара поз.42, крышки ловушки поз.43 и удерживающего кольца поз.44.
Поршневой поз. 45 вставлен в поршень поз. 45, который должен быть удален.
С нападавшим пос. 45, кольцо поз. 46 удалено.
Из ушей поршня пос. 47 необходимо отделить поз. 48 и снимите два кольца поз. 49.
Разборка встречного вала
Разобрать промежуточный вал поз. 57, он должен быть удален из внутреннего корпуса. С вала пос. 58 снять поводок переключателя поз. 55, весна пос. 56.
С другой стороны: снять опорную втулку поз. 65, пружинная опора поз. 64, весна поз. 63, комбинированная передача поз. 62.

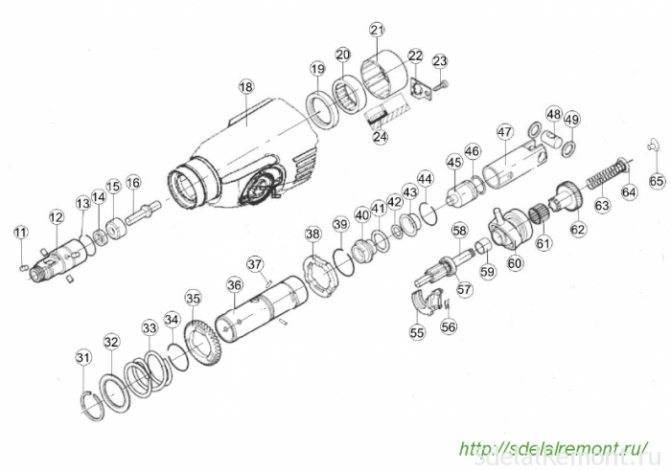

Промежуточный вал перфоратора Interskol P-26 / 800ER Каталог запчастей для промежуточного вала перфоратора Interskol P-26 / 800ER
Причины отсутствия удара
На первый взгляд кажется, что ударный механизм имеет простую конструкцию, и ломаться там нечему. Нагрузка, пыль и вибрация постепенно берут свое. Обычно сила удара снижается по мере износа механизма и в итоге сходит на нет. Резкое исчезновение удара объясняется деформацией или разрушением некоторых деталей.
Боек и ударник
Эти детали изготавливают из высокопрочной стали. Боек выходит из строя редко, но втулка, в которой он двигается, поглощает часть ударной энергии и со временем разрушается. Осколки заклинивают боек, и перфоратор перестает бить.
Ударник («летающий поршень») имеет компрессионное кольцо. При его износе часть воздуха проходит в зазор между цилиндром в стволе и ударником. Чем больше износ, тем слабее удар. Проблему решает замена кольца на новое.
Иногда ударная часть «летающего поршня» разбивается о боек. Обычно это результат давления на перфоратор при бурении отверстий. Скорость сверления не увеличивается, но нагрузка на механизм возрастает, что ускоряет износ. Ремонт заключается в снятии фаски на наждачном станке или замене детали.
«Пьяный» подшипник
Он насажен на вал под углом и приводит в движение поршень. При наличии выработки или разрушении подшипник подлежит замене.
Переключатель режимов
Детали механизма могут выйти из направляющих пазов. Это может быть следствием деформации, износа или частой работы инструментом с не полностью включенным режимом. Неисправность устраняется установкой деталей на свои места или заменой на новые.
Смазка
Несвоевременная замена смазки тоже может быть причиной отсутствия удара. Работа перфоратором подразумевает наличие пыли, которая не лучшим образом влияет на свойства смазочных материалов. Пыль может забить отверстия в цилиндре, предназначенные для циркуляции воздуха при работе ударного механизма. Такой же эффект не исключен при использовании слишком густой смазки, не предназначенной для перфораторов.
Патроны на перфораторах
Конструктивно на перфораторах применяется два основных вида патронов — SDS-plus и SDS-max. Есть и другие виды, но наиболее популярными и эффективными считаются именно эти два типа исполнительных органов. SDS-plus применяется на агрегатах бытового и полупрофессионального типа, а SDS-max на перфораторах профессионального назначения.
В материале следует отметить только то, что фиксируются насадки в таких патронах не жестко, как на цанговых. Установленная в патрон насадка имеет свободный ход, который играет важную роль для ударного механизма. Именно за счет этого хода и совершаются ударные воздействия по обрабатываемой поверхности.
Фиксация насадок обеспечивается за счет шлицов, количество которых два в патронах СДС-плюс, и три в устройствах СДС-макс. Эти шлицы являются направляющими, а также позволяют бурам вращаться вместе с патроном. Кроме шлицов, в конструкции устройств имеются шарики (в патронах SDS-plus) и ролики (SDS-max). Они входят в зацепление с пазами в конструкции хвостовиков насадок. Именно за счет шариков и роликов обеспечивается подвижная фиксация насадок.
Итак, разобравшись с устройством электроинструмента, пора перейти к вопросу о том, как работает перфоратор. Принцип его работы прост, однако разобраться с ним без разборки электроинструмента невозможно. Для этого понадобится разобрать инструмент и изучить составные детали. Чтобы не пришлось разбирать перфоратор, выясним как он работает при помощи фото описания.
Как вставить патрон на перфораторе?
Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.
Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.
Отказ зажимного устройства происходит из-за износа фиксирующего шарика.
Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.
Перфораторы Интерскол комплектуются переключателями режимов различных конструкций. И это неспроста.
Часто пользователи переключают режим работы перфоратора, не останавливая инструмент. А это основная причина поломки переключателя режимов в перфораторах.
Определенной сложностью отличается переключатель режимов перфоратора Интерскол П-18/450ЭР.
Переключатель режимов перфоратора Интерскол П-18/450ЭР
Переключение режимов осуществляются за счет перевода полумуфты кулачковой поз.44 из зацепления с валом-шестерней поз.43.
Перевод осуществляется при помощи скобы переключения режимов поз.52, планки переключателя поз.55, ручки переключателя поз.16.
Неисправности проявляются в невозможности осуществить перевод переключателя в нужный режим.
Неисправность устраняется заменой пружины поз.48, выравниванием или заменой погнутых деталей.
Переключатель режимов перфоратора Интерскол П-26/800ЭР Переключение режимов осуществляется при помощи поводка переключателя поз.55, пружины поз.56 и ручки переключателя поз.28.
В конструкции используется наименьшее количество деталей, что повышает надежность и работоспособность перфоратора Интерскол П-28/800ЭР.
Переключатель режимов перфоратора Интерскол П-600ЭР Переключение режимов производится при помощи отвода муфты сцепления поз.40 от подшипника качения поз.41.
В первую очередь, необходимо понять тип используемого патрона внутри вашего электрического инструмента. Всего их три: быстрозажимный, кулачковый и цанговый SDS.
Быстрозажимный дополнительно делится на подвиды: одногильзовые и двугильзовые. Наиболее просто сменить деталь можно на цанговом SDS-варианте. В данном случае понадобится лишь повернуть сверло. В кулачковом и быстрозажимном типе деталь крепится при помощи ключа, поэтому тут придётся поработать.
Как только тип используемого патрона определён, можно приступать к следующему этапу: необходимо изучить крепление, за счёт которого он держится.
Крепится сверло либо на винтовом стержне, либо на шпинделе. Как правило, процесс разбора происходит достаточно быстро и без проблем, но бывают случаи слишком жесткой фиксации, для разборки которой потребуется время и некоторые дополнительные инструменты. В первом случае для снятия детали нужно будет запастись молотком, ключом и отверткой.
Для того чтобы снять патрон, нужно будет совершить следующие действия:
- уменьшить фиксацию сверла, легко постучав молотком по верхушке;
- выкрутить, использовав отвертку;
- зажать деталь в тисках или ключе, а затем прокрутить шпиндель.
Для того чтобы вставить патрон в перфоратор, необходимо проделать следующие действия: навернуть сверло на инструмент (причем важно вкручивать его до самого конца), затем вставить винт в гнездо и потом закрутить его до самого конца с использованием отвёртки. Важно правильно подобрать запасной патрон
Старайтесь не экономить на столь важной составляющей вашего электрического инструмента, который может понадобиться в любой момент. Идя в строительный магазин, лучше захватить перфоратор с собой, чтобы продавец смог помочь грамотно подобрать вам нужную деталь, так как не каждый патрон и электрическая дрель сочетаются между собой
Важно правильно подобрать запасной патрон. Старайтесь не экономить на столь важной составляющей вашего электрического инструмента, который может понадобиться в любой момент
Идя в строительный магазин, лучше захватить перфоратор с собой, чтобы продавец смог помочь грамотно подобрать вам нужную деталь, так как не каждый патрон и электрическая дрель сочетаются между собой.
О том, почему могут вылетать сверла из патрона перфоратора, узнаете в видео немного ниже.
Ремонт перфоратора самостоятельно шаг за шагом
К ремонту такого устройства, как перфоратор, вы должны быть максимально готовы, что позволит свести финансовые и трудовые затраты к минимуму. Неплохо, если вы более-менее ориентируетесь в конструкции перфоратора, знаете, из каких частей и узлов он состоит, что позволит вам быстро заменить сломавшуюся деталь. Чаще всего ремонт перфоратора сводится к банальной замене «полетевших» элементов, к которым относят:
- Якорь;
- Щетки;
- Шестеренки;
- Стартеры;
- Подшипники;
- Кабели для подключения к сети;
- Выключатели.
Стоит отметить, что легче всего ремонтировать инструменты легкого класса, с учетом того, что такой перфоратор отлично подойдет для проведения строительных работ в домашних условиях. А вот поломки более серьезной техники бывают значительно сложнее, и с ними могут справиться только профессиональные мастера. В любом случае, какой бы класс инструмент вас не заинтересовал, найдите модель с пылесосом – это устройство позволит вам сэкономить время на чистку, а также сделает работу более безопасной, поскольку уменьшает количество пыли.
Еще одна проблема – в пробое обмоток, перемотке якоря и стартора, которые также возникают из-за пыли. Ремонт заключается в тщательной очистке и замене тех деталей, которые отремонтировать не удастся. Однако «профилактика» – более надежный метод. Для этого нужно раз в две недели очищать устройство, пропитывать его лаком или смазкой. К слову, к выбору смазочного материала нужно отнестись внимательно. Так, существует несколько правил. Первое – лучше приобретать раствор того же производителя (Bosch, Makita, Энкор), что и сам перфоратор, в данном случае по своему составу масло или лак будут подходить идеально. Если под рукой такого состава нет, вам отлично подойдет масло для дизельного двигателя.
Второй по популярности причиной поломки является износ щеток, при этом неважно, сколько стоил ваш инструмент – даже самые дорогие модели подвержены этой проблеме. Заменить их очень легко: разбираем перфоратор по выше описанной схеме, находим изношенные щетки и на их место ставим новые
Нужно лишь верно определить, какие из них лучше всего использовать: угольные, графитовые либо угольно-графитовые. Так, графитовые отличаются долгим сроком службы, однако из-за твердости материала может пострадать коллектор. Угольные элементы отличаются недолгим сроком работы, однако имеют качественный контакт с иными частями перфоратора. Оптимальным и недорогим считается приобретение третьего варианта.
Бывают проблемы и с механическими элементами устройства. Каждая модель оснащена режимами переключения, и они часто выходят из строя, особенно у дешевых устройств. Алгоритм работы тот же – разбираем перфоратор, находим сломанные детали, заменяем их. Главное – приобрести элементы, подходящие данной модели. Аналогичная проблема часто «преследует» патроны, которые подвергаются максимальной нагрузке. Прежде всего, защищайте их от пыли и грязи, промывая элементы солидолом. Но если патрон все же сломался, нам не останется ничего, кроме как поменять его.
Теперь вы знаете, как починить перфоратор и видите, что большая часть поломок сводится к простой чистки или замене неисправных деталей. Но если вы разобрали инструмент, а видимых причин нет, лучше отнесите устройство в сервисный центр – специалисты быстрее найдут причину и устранят ее.
Ремонт бочкового перфоратора
Бочковой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и он не может работать в режиме сверления.
Бочковой перфоратор SDS-plus Intertool DT-0182
Поэтому, в силу особенностей конструкции, для того, что бы добраться до определенных узлов придется выполнить дополнительные операции, в частности для осмотра электродвигателя необходимо снять нижнюю часть кожуха или крышку. А для замены щеток, в корпусе предусмотрены специальные технологические отверстия.
Замена щеток
Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.
Замена подшипников
Если при работе перфоратора слышны посторонние звуки, то высока вероятность того, что подшипник дошел до определенной степени износа. То есть его необходимо заменить.
Для этого, необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен. Для его демонтажа может потребовать съемник. Кстати, некоторые подшипники могут быть закреплены при помощи стопорных колец.
Замена патрона
Для замены, выработавшего свой ресурс патрона в первую очередь необходимо учитывать какая фирма выпустила это изделие. Все дело в том, что схемы закрепления патронов у разных производителей имеют свои особенности.
Замена патрона на перфораторе
Например, для демонтажа патрона в перфораторе от Bosch необходимо проделать следующие манипуляции – ослабить стопорное кольцо, вытащить патрон и на его место установить новый.
Ремонт пьяного подшипника
В некоторых моделях этого инструмента ударное воздействие оказывается при помощи пьяного подшипника. При интенсивной эксплуатации он может подвергнуться разрушению.
Для его ремонта потребуется отвертка с плоским шлицем. Подшипник после разбора корпуса его необходимо извлечь из корпуса, разобрать, заменить изношенные детали и установить его на место.
Ремонт растровой втулки и ударного болта
Для ремонта ударного механизма перфоратора необходимо извлечь растровую втулку, для этого необходимо освободить пружину и стопорное кольцо. После этого ударный болт заменяют на новый, или отправляют на восстановление.
Замена гильзы
Гильза выходит из строя достаточно редко. Для ее замены, старую необходимо удалить из алюминиевого корпуса и вместо нее установить новую.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Перфораторы Интерскол – неисправности не способы устранения в кустарных условиях
Перфораторы Интерскол, согласно статистике, относятся к надежным инструментам. Ремонт перфоратора своими руками: разборка. Отказы фиксируются значительно реже, чем у более популярных моделей Makita, Bosch, Hitachi.
Главное правило: выбирайте такую модель, которая рассчитана на нагрузки не предназначена для выполнения планируемых работ.
Использование перфораторов по назначению соответственно с требованиями по эксплуатации позволяет работать перфораторами Интерскол продолжительное время.
Увы, так же как и любой инструмент, в перфораторах появляются различные неисправности которые потребуют произвести ремонт перфоратора самостоятельно, особенно если он уже не гарантийный.
Чтобы выполнить ремонт перфораторов Интерскол, устранить неисправности, надо тщательно изучить устройство инструмента, его схему, карты смазки. Любой ремонт перфоратора Интерскол начинается с его разборки про это более подробней.
Конструктивные особенности быстрозажимного патрона типа SDS-plus
Начнем с различий в конструкции узла крепления быстрозажимного патрона.
Принцип разборки быстрозажимных патронов у всех перфораторов практически одинаковый.
В перфораторах Интерскол используется быстрозажимной патрон типа SDS-plus. Для работы с перфоратором Интерскол необходимо применять инструмент с хвостовиком SDS-plus.
Разборка быстрозажимного патрона
Разборку быстрозажимного патрона рассмотрим на примере перфоратора Интерскол П-26/800ЭР.
Установив перфоратор на заднюю часть ручки, надо снять защитную втулку поз.1, снять шайбу поз.2 и достать запорное кольцо поз.3.
Дальше снимаются шайба поз.4 и стопорное кольцо поз.5. На следующем этапе снимается нажимная втулка поз.6.
Для освобождения фиксирующего шарика поз.8 необходимо нажать на специальную шайбу поз.9. Выньте шарик, достаньте коническую пружину поз.10.
Конструкция быстрозажимного патрона перфоратора Интерскол П-30/900ЭР содержит меньшее количество деталей. Но порядок разборки остается такой же.
Быстрозажимные патроны у перфораторов Интерскол П-600ЭР и П-710ЭР практически одинаковые и разбираются в идентичной последовательности.
Быстрозажимной патрон перфоратора Интерсол П-30/900ЭР
Детали быстрозажимного патрона перфораторов Интерскол П600ЭР и П710ЭР демонтируются в следующей последовательности:
- снимается специальное кольцо поз.1;
- освобождается втулка освобождающая поз.2;
- нажимается кольцо специальное поз.3 и достается шарик поз.4;
- извлекается пружина спиральная поз.5.
У всех перфораторов Интерскол для снятия корпуса редуктора необходимо предварительно снять переключатель режимов.
Демонтаж ручки переключения режимов в перфораторе Интерскол П-26
Наклонив набок перфоратор, поверните ручку режимов поз.28 против часовой стрелки до упора при нажатой кнопке поз.26. Извлеките ручку из корпуса перфоратора.
Никогда не переключайте ручку режимов при работающем перфораторе.
https://youtube.com/watch?v=Jdd-AOtCMcI
Механическая группа неисправностей в перфораторах Интерскол
Рассмотрим все неисправности на примере перфоратора Интерскол П-26/800ЭР.
В первую группу неисправностей входят поломки, связанные с выходом из строя деталей ударного механизма.
Данная группа неисправностей проявляется в том, что при работе перфоратор сверлит, а долбить не может.
Износ уплотнительных резиновых колец
Ослабление силы удара происходит постепенно. По мере износа резиновых колец происходит утечка воздуха в пневматической системе создания удара. Сила удара ослабевает, удар становится жестким. Помимо пропадания пневматических свойств происходит разрушение ударников, бойков, прессмасс.
Набор резиновых уплотнительных колец к перфоратору Интерскол
Ремонт перфоратора Интерскол при износе уплотнительных колец заключается в замене их на новые.
Установка новых резиновых колец производится при любой разборке перфоратора с обязательным нанесением смазки уплотнительных колец смазочными материалами, инертными к резиновым изделиям. К таким смазкам относится отечественная смазка типа Циатим-224, производимая по ГОСТ 9433-80.
Резиновое уплотнительное кольцо смазывается тонким слоем смазки Циатим-224 и надевается на нужную деталь, предварительно вымытую от старой смазки в растворе смеси керосина и бензина.
Разрушение бойков, ударников, стволов, поршней
При большой изношенности резиновых уплотнительных колец и несвоевременной их замене происходит разрушение прессмассы поз.16, ствола поз.36, корпуса ловителя поз.40, бойка поз.45. От удара на деталях появляется наклеп, трещины, искривления, заклинивания.
Неисправности устраняются заменой деталей на новые с обязательной сменой уплотнителей.
Детали ударного блока перфоратора Интерскол П-26/800ЭР
Разрушение поршня поз.47 бывает двух видов:
- Разрушается юбка поршня;
- Отламываются уши установки пальца поз.48.
Ремонт перфоратора Интерскол П-26/800ЭР и его разрушенного поршня выполняется заменой поршня на новый. Приобретая поршень, тщательно проверяйте шероховатость внутренней поверхности поршня. Она должна быть доведена до зеркального блеска.
Выход из строя ствола поз. 36 проявляется не часто. Главная причина, царапины на внутренней поверхности при выходе из строя ударников, бойков, проммассы.
Если глубина царапин не большая, то царапины можно вывести притиром. При большой глубине царапин обеспечить герметичность невозможно, а это сказывается на работе перфоратора в режиме «Удар».
Разрушение подшипника качения
Ударный импульс создается не только пневматической системой ударного механизма, но и преобразованием вращательного движения в возвратно-поступательное за счет работы подшипника качения поз.60. Бывают случаи разрушения обоймы подшипника.
При разрушении подшипника качения ремонт перфоратора Интерскол П-26/800ЭР заключается в полной замене детали.
Нарушение передачи вращательного момента в возвратно-поступательное может прерываться из-за проскальзывания шлицов колеса зубчатого комбинированного поз.62 в шлицах подшипника качения поз.60.
Неисправность устраняется исправлением профиля зуба при помощи круглого надфиля.
Пропадание режима удара проявляется при неправильной работе переключателя режимов. Перевод ручки переключателя режимов не перемещает поводок переключателя поз.55.
Поломка устраняется исправлением сборки промежуточного вала-шестерни поз.58.
Группа неисправностей, при которых перфоратор долбит, но не сверлит.
