Как изготовить электрощетки к перфоратору Makita

Рекомендации по выбору

При подборе щёток, в первую очередь следует обращать внимание на материал для их изготовления: здесь важна хорошая проводимость электричества и прочность (твёрдость) самого изделия, влияющая на его долговечность. Одной из важных характеристик деталей является активное сопротивление, которое учитывается при расчёте данных по обмотке двигателя и номиналу пускорегулирующих устройств

Этим требованиям полностью отвечают угольные щетки. Угольному материалу характерно дополнительное преимущество: при появлении дуги напряжения, не происходит приваривание к металлическим поверхностям (при работе двигателя дуга электричества возникает довольно часто).

Многие фирменные угольные щетки комплектуются механизмом автоматического отключения: в деталь устанавливается специальная пружина с непроводящим наконечником, выполненным из керамики. Достигнув определённого уровня износа, пружина выталкивает наконечник и электроинструмент выключается. При износе, без данного механизма, на коллектор может воздействовать пружина щёткодержателя или поводок щётки, приводя к поломке якоря (рекомендуется время от времени проводить анализ состояния щёточного узла и самих щёток).

Наименьшим сроком службы характеризуются генераторные щётки. Такие детали, кроме собственного износа, негативно влияют и на работу двигателя. Выполнены эти изделия из почти чистой меди, при незначительном добавлении угольных компонентов, графита и других примесей. Данные детали рассчитаны на величину тока, соответствующую величине в генераторах (значительно большей, по сравнению с двигателем). Ставить их в электроинструменты нельзя: такие действия могут сразу вызвать короткое замыкание цепи. Если же якорь успеет поработать, то большое напряжение и повышенная температура выведут обмотку из строя, из-за чего потребуется дорогостоящий ремонт.

Важно! Медь коллектора якоря может быть твёрдой или мягкой. Для мягкой меди нужно выбирать специальные мягкие щётки

Если в данном случае установить жёсткие изделия, то коллектор за короткий срок может полностью износиться, и потребуется ремонт по замене якоря. При установке мягких деталей на жёсткий коллектор — из строя выйдут сами щётки.

Замена щеток на шуруповерте своими силами

Для электрического инструмента подходят только те изделия, которые были выпущены для конкретной модели. Перед тем, как на шуруповерте заменить щетки, и одновременно провести профилактическое обслуживание, нужно подготовить следующие инструменты:

  • набор отверток с плоскими шлицами;
  • соответствующий пинцет или щипцы с концами круглыми в сечении (круглогубцы);
  • ручку с насадками Torx либо комплект отверток с фигурными шлицами типа Torx.

Вначале откручивают крышку отсека, вытаскивают остатки износившихся элементов. Угольные щетки фиксируются в латунных стаканах или в подпружиненных щеткодержателях. Во время ремонтных работ пружины могут упереться в коллекторные стенки, чтобы этого не произошло для этого имеются специальные штыри.

Щетки снимают вместе с держателем. Их измеряют штангенциркулем и сравнивают по размерам с новыми деталями. Если они оказались более крупными, можно обработать плоским надфилем или наждачной бумагой зернистостью 150. Далее сравнивают положение выводов контактных проводов. Если они не подходят, для проводов необходимо вырезать канавки. Как только все будет готово, новые изделия устанавливают, к соответствующим клеммам подсоединяют провода. Можно старые провода припаять к новым элементам. После того как они будут установлены, обязательно проверяют, как работает инструмент. Ровный звук, без резких перепадов, без искрения щеток свидетельствует о нормальной работе шуруповерта и правильно выполненной процедуре.

Инструкция по эксплуатации перфоратора «Макита 2450»

Перед началом работ оператору следует надеть каску или предохранительный шлем, защитную маску и защитные очки. Рекомендуется использовать противопылевой респиратор, толстые хлопчатобумажные перчатки и ушные протекторы

Перед началом работы важно убедиться в том, что сверло хорошо зафиксировано в держателе. Степень затяжки винтов перед работой должна быть проверена. После длительного хранения инструмента в холодное время года перфоратору необходимо позволить поработать без нагрузки

Это смягчит смазку, без которой режим удара не может быть задействован. К вращающимся частям инструмента не следует прикасаться, перфоратор не рекомендуется направлять в сторону человека или животных. Это объясняется тем, что бур может вылететь и нанести серьезные увечья. При сверлении для удерживания перфоратора боковая ручка может устанавливаться в любом положении. Ручку следует ослабить, поворачивая против часовой стрелки. Зачем ее нужно установить в заданном положении и снова затянуть, повернув по часовой стрелке

После длительного хранения инструмента в холодное время года перфоратору необходимо позволить поработать без нагрузки. Это смягчит смазку, без которой режим удара не может быть задействован. К вращающимся частям инструмента не следует прикасаться, перфоратор не рекомендуется направлять в сторону человека или животных. Это объясняется тем, что бур может вылететь и нанести серьезные увечья. При сверлении для удерживания перфоратора боковая ручка может устанавливаться в любом положении. Ручку следует ослабить, поворачивая против часовой стрелки. Зачем ее нужно установить в заданном положении и снова затянуть, повернув по часовой стрелке.

Почему тысячи заказчиков уже выбрали нас

Опыт надежность гарантии

  • На рынке с 2002 года
  • Более 1000 заказчиков уже выбрали нас
  • Собственное производство и обширные связи с поставщиками
  • Значительный запас складской продукции
  • Дилерские скидки

Подбор цены производство

  • Все виды щеток для электродвигателей можно купить у нас
  • Подбор щеток по марке электродвигателя и щеткодержателя
  • Производство согласно ГОСТ
  • Полное соответствие техническим параметрам
  • Гибкая система скидок
  • Подбор отечественных и импортных аналогов

Процесс работа результат

  • Закрепление персонального менеджера за каждым заказчиком
  • Технические специалисты имеют ученые степени
  • Отгрузка любым видом транспорта в любую точку страны
  • Надежная упаковка изделий

Мы занимаемся электрощетками для электродвигателей уже 12 лет

Комплексные поставки электрооборудования от ТПК «Электромашина» — это эффективная связь Клиента и Производителя. Наша компания стремится предоставить максимально удобные условия сотрудничества и стабильное качество продукции. Наше тесное партнерство с крупнейшими компаниями России и СНГ позволяет заметно снижать себестоимость продукции известных и зарекомендованных временем производителей, а так же гарантировать оптимальные условия поставок по соотношению цена-качество. Все это делает наши цены наиболее выгодными для потребителя.

Токоведущие провода

Электрjщётки для электродвигателей изготавливаются с токоведущим проводом. Применяется провод марки ПЩ — неизолированный, нормальной гибкости. Длина токоведущего провода измеряется от наиболее выступающей части электрощётки до центра отверстия в наконечнике или до конца провода без наконечника.

Соединение токоведущего провода с материалом электрощётки (заделка) может осуществляться методами конопатки (К), развальцовки (Р), пайки (П) и запрессовки (З).

Длина провода устанавливается ГОСТом-12232-89, необходимое сечение провода выбирается в зависимости от токовой нагрузки соотношение этих величин приведено в таблице №1.

Номинальное сечение провода, мм2 Допустимая токовая нагрузка, А
0,163,90
0,306,00
0,509,00
0,7512,00
1,0015,00
1,5019,00
2,5026,00
4,0038,00
6,0050,00
10,0075,00

Признаки износа щеток

Не стоит путать обычное небольшое искрение которое присутствует при работе с частичным проскакиванием искр по кругу, это допустимо при нагрузках и у нового инструмента пока щетки не притерлись.

Первые проявления износа щеток, это сильное искрение и посторонний звук. Немедленно прекратите работу!

Своевременная замена угольных щеток предотвращает выход из строя более дорогих частей перфоратора. Стоимость комплекта угольных щеток несопоставима со стоимостью ротора или статора любого электроинструмента. Не стоит экономить на малом, чтобы не потерять большее. Вывод прост: чаще меняйте угольные электрощетки. Не забывайте, при неисправности одной щетки, другая должна меняться автоматически.

Критическая длина угольных щеток перфоратора Макита не может быть менее 8 мм

При замене стоит присмотреться и к якорю, какая выработка коллектора. При заметном углублении следует отшлифовать коллектор до ровного состояния, если этого не сделать то даже оригинальные новые щетки будут искрить, что приведет еще к большему выгоранию коллектора.

После установки новых щеток обязательно дать притереться на холостом ходу без нагрузки минимум 10 минут.


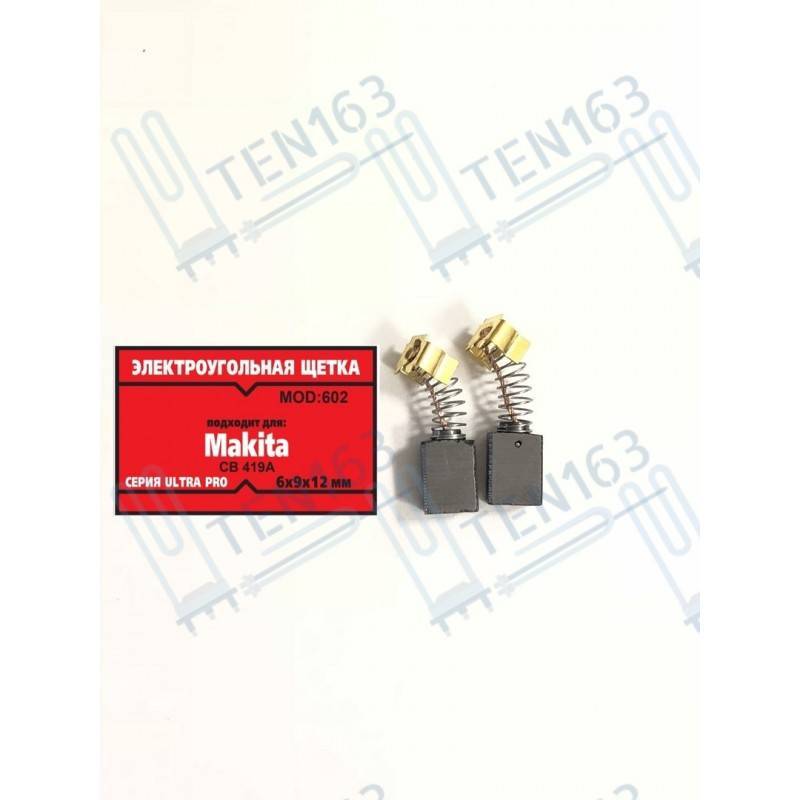

Комплект новых угольных щеток Makita 2450 и 2470

Процесс изготовления щетки из старой бутылки

Процесс изготовления бутылки стоит начать с отрезания нижней части бутылки. Это можно сделать с помощью ножниц, вогнав острие в нижнюю стенку бутылки, можно постепенно ровно вырезать днище. Затем потребуется проделать дырку в крышке бутылки и вставить туго деревянную палочку. С помощью острых ножниц потребуется обрезать верхнюю часть бутылки таким образом, чтобы она превратилась в нечто подобное щетки. Затем с помощью зажигалки с легкостью можно убрать острые края получившейся щетки с пластиковыми щетинками.

Стоит помнить, что чем тоньше будут обрезанные края бутылки, тем лучше щетка будет убирать снег с кузова. Также можно из нижней части бутылки сделать такую же щетку и вставить ее в ту часть, где вставлена палочка. Можно использовать бутылки меньших размеров, а скреплять их с помощью обычного клея. В итоге получится очень «шерстистая» щетка, возможности которой просто безграничны. Ею можно убирать и в доме, и в салоне авто, и очищать от снега кузов и стекло, не опасаясь, что щетка из бутылки повредит поверхность кузова.

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

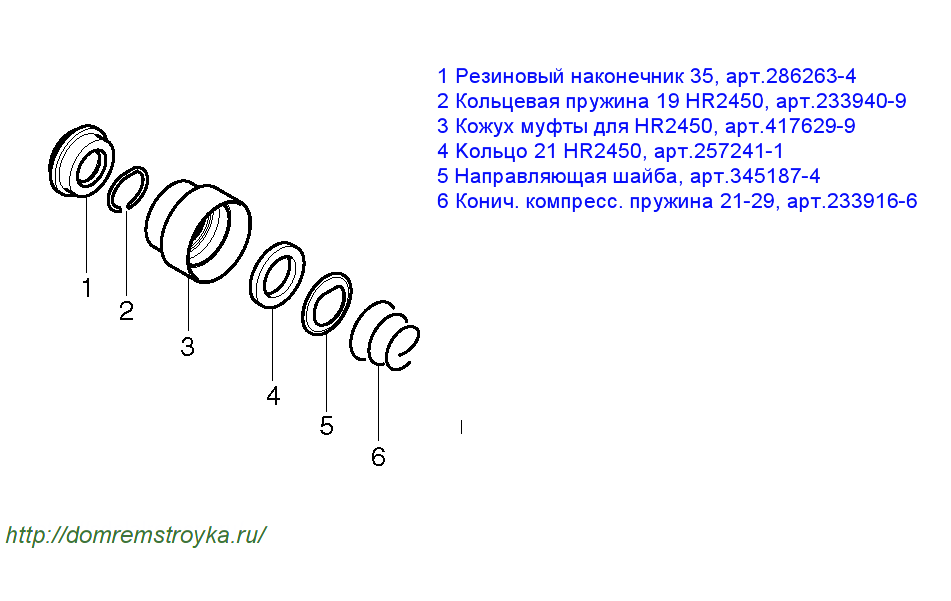

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

  1. 1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;
  1. 2. Снять крышку;
  1. 3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

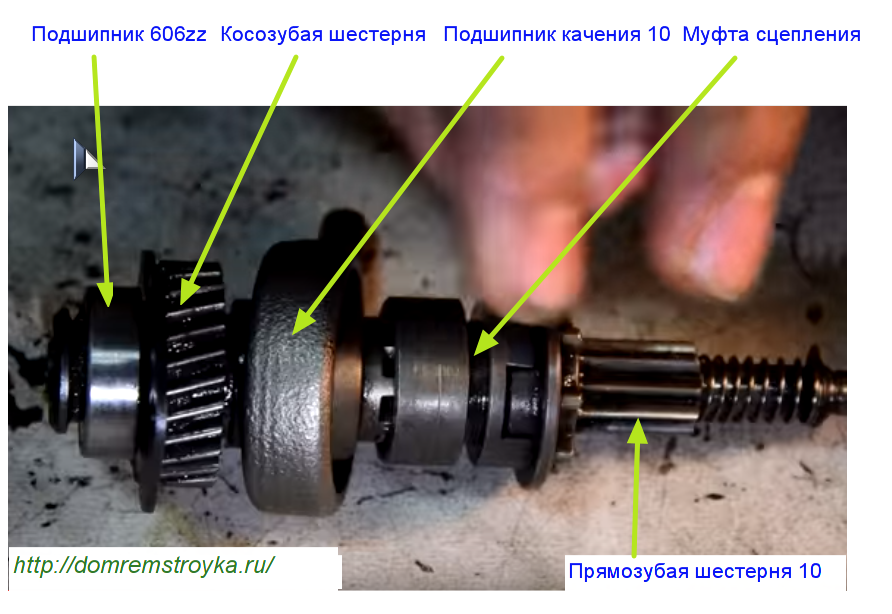

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

  • а). подшипник поз.46 и кольцо поз.47;
  • б). прямозубую шестеренку поз.42;
  • в). подшипник качения поз.41;

А с другой стороны вала снимите:

  • г). плоскую шайбу 12 поз.35;
  • д). подшипник 606 поз.36;
  • е). стопорное кольцо S-7 поз 37;
  • ж). компрессионную пружину 7 поз.38;
  • з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

  1. 1. Из него надо достать ударник поз.30;
  1. 2. Выбивается шарнир поршня поз.34;
  1. 3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

  • — кольцевую пружину 28 поз.16;
  • — шайбу 30 поз.17;
  • — компрессионную пружину 31 поз.18;
  • — прямозубую шестерню 51 поз.19;
  • — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

  • — кольцевую пружину 28 поз.29;
  • — резиновое кольцо поз.28;
  • — металлическое кольцо поз.27;
  • — резиновое кольцо 15 поз.26;
  • — кольцо 9 поз.25;
  • — плоскую металлическую шайбу 28 поз.22.

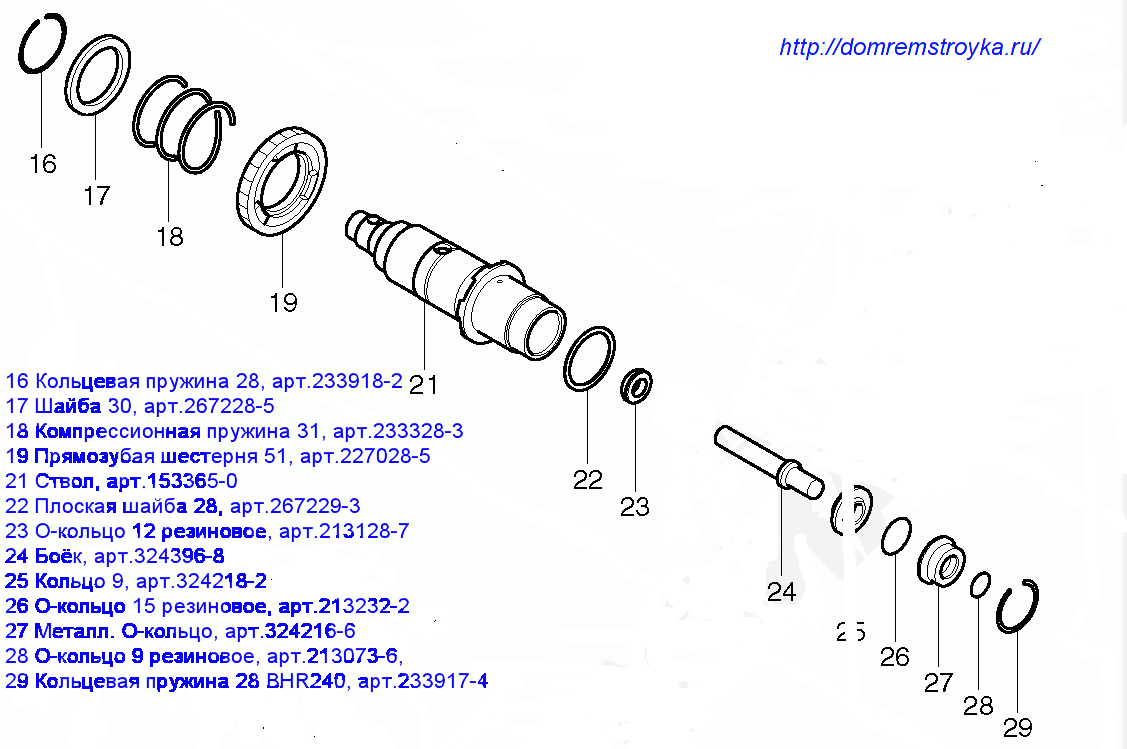

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

  1. ротор поз.54;
  1. статор поз.59;
  1. выключатель TG813TLB-1 поз.68;
  1. угольные щетки СВ-419 поз.65;
  1. щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

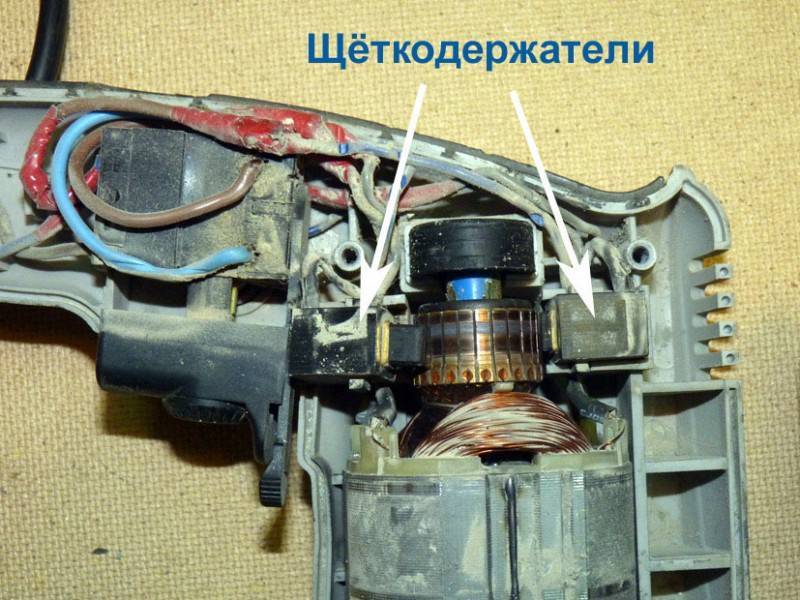

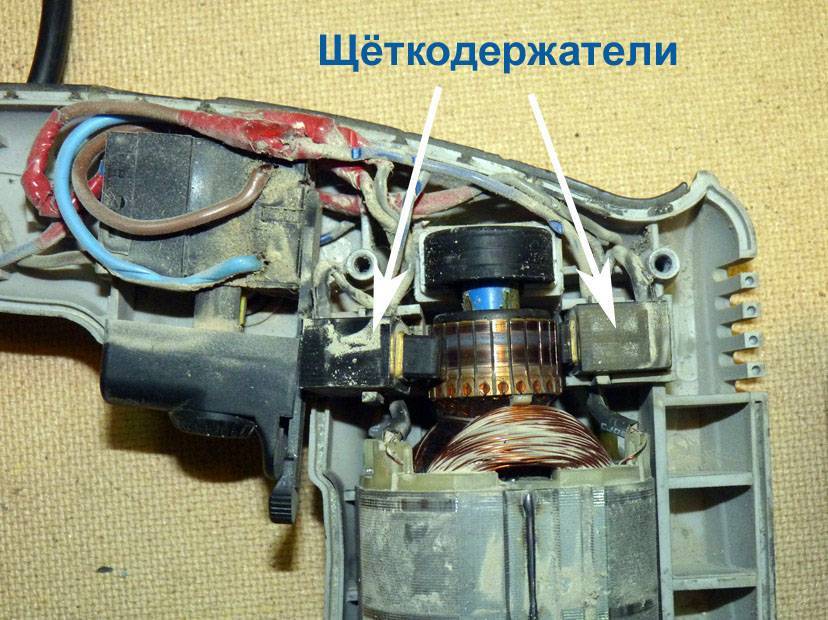

Замена щёток

Для правильной работы инструмента важна точная настройка щёточного узла, включающего прижимное устройство, контактную группу и направляющий профиль. Для электроинструментов невысокого класса иногда используют бесконтактные щёткодержатели. При неправильной регулировке прижима щётки, коллектор, а также щёточный узел могут перегреться, приводя к неисправности якоря.

Изготовленные заводом-производителем, данные детали часто характеризуются небольшим сроком службы. В этой связи многие профессиональные инструменты оборудованы клапаном доступа. Эта технология позволяет менять детали без особого труда. Однако подходят такие графитовые щётки только моделям, которым они были предназначены. В случае экстренного ремонта, некоторые мастера извлекают данные детали из рабочего устройства и переставляют его на нерабочее, подгоняя размеры с помощью напильника. Этот способ для широкого использования не подходит и вряд ли даст хороший результат при эксплуатации изделия. Главный признак того, что ресурс данных деталей подходит к концу – яркое свечение через корпус. Механизм шлифмашины охлаждается, пропуская сквозь себя воздух вместе с частицами абразива, что постепенно разрушает материал щёток.

Для замены потребуется выполнить следующие действия:

  1. Открутив крышку отсека, извлеките всё, что осталось от данных деталей. Якорь и остальные части электроинструмента, скорее всего, разбирать не потребуется. Закрепляются угольные щетки в подпружиненных щёткодержателях или в латунных стаканах. Чтобы пружины в ходе ремонта не упёрлись в стенки коллектора, предусмотрены специальные штырьки для парковки.
  2. Снимите щётки вместе с держателем. Процесс деформации может отражаться неравномерно: выработка зависит от положения деталей по отношению к струе воздушно-абразивной смеси.
  3. С помощью штангенциркуля замерьте извлечённые детали и сравните их размер с новыми запчастями. При необходимости, более крупные щётки можно доработать наждачкой (зернистость 150), а также плоским надфилем.
  4. Сравните положение вывода контактных проводов. Если запчасти не подходят, может потребоваться дополнительное вырезание канавки для проводков.
  5. Установите запасную деталь и присоедините провода к соответствующим клеммам. При необходимости можно использовать старые провода, припаяв их к новым изделиям.

После установки проверьте работу инструмента: новые детали не должны искрить, и рабочий звук должен быть ровным, без резких перепадов.

https://youtube.com/watch?v=sp2zmDfWCWk

Ремонт составляющих ствола

Ствол перфоратора «Макита 2450» может потребовать ремонта. В нижней части корпуса ротор удерживается щетками, которые предварительно вынимаются. Затем отсоединяется ротор, для этого его необходимо вынуть, ведь удерживается он за счёт трения шестеренок. Теперь мастеру предстоит отделить его от ударного механизма. Резиновые кольца изнашиваются чаще всего. Это происходит из-за неправильной эксплуатации инструмента. Если ударный механизм вышел из строя, то характерными признаками этого являются неприятный шум и отсутствие удара при работающем перфораторе.

После того как удастся разобрать редуктор, куски и обломки посторонних предметов необходимо убрать

Важно отыскать неисправную деталь, чтобы очистить от старой смазки. В состав ствола входит боёк, который тоже достаточно часто разрушается

Поврежденные детали необходимо удалить, заменив их на новые, которые покрываются тонким слоем смазки.

Процесс изготовления щетки

Сборку необходимо начать с изготовления гребенки. Для этого подготавливаются 4 полосы по 28 см. По краям в них просверливаются крепежные отверстия. К каждой их них приваривается по 28 удлиненных гаек с запрессованными отрезками жесткого троса.

Чтобы трос не раскручивался в проводку, его края следует скреплять каплей сварки. Можно сделать 2 гребенки не из троса, а жестких пластиковых стрежней из метлы.

На ось 65 см устанавливается 4 втулки с проушинами. К ним прикручиваются гребенки.

Ось с помощью подшипников закрепляется на корпусе щетки. Он представляет собой раму шириной 60 см с боковинами из листовой стали размером 30х40 см. Их верхний передний угол нужно скруглить, под диаметр гребенок.

Снаружи боковин закрепляются колеса из садовой тележки. Они ставятся так, чтобы тросы гребенки могла свободно оборачиваться. Одно из колес при желании можно связать с осью посредством двух шестерен разного диаметра. В таком случае щетка получится самоходной.

На корпус щетки устанавливается электропривод. В его качестве можно использовать стартер.

Он связывается с осью гребенки посредством цепной передачи. Вращение должно выполняться назад, в сторону оператора.

Для устойчивости тележка оснащается позади регулируемыми по высоте колесиками. К ней приваривается ручка управления. Корпус закрывается пластиком из выровненной канализационной трубы.

Из тонких трубок или арматуры сваривается бункер для сбора листьев и травы. Его ширина и высота в задней части составляет по 60 см. Высота впереди 20 см. Его каркас обтягивается брезентом или мешковиной. Он должен цепляться к тележке щетки за счет штырей внизу и вверху.

К электроприводу тележки подключается обычная аккумуляторная батарея.

Под нее нужно приварить крепежную площадку. На рукоять управления выводится кнопка включения. Из выровненной пластиковой трубы также изготавливаться кожух на цепь, и защита на мотор с батареей.

Самодельная щетка отлично собирает листья, хорошо прочесывает газон от старой травы. Ее использование в сочетании со скарификатором, позволит довести лужайку до идеала.

Уникальность внутреннего устройства Макита

О перфораторе Макита можно прочитать в Интернете множество положительных отзывов. Инструмент выделяют надежность, прочность и большой функционал. Даже новички справляются с перфоратором. Небольшой вес модели гарантирует удобство применения инструмента.

В конструкции предусмотрен защитный механизм, ограничивающий распространение пыли при ремонтных работах. Чтобы инструмент продолжал работать без потери качества, нет необходимости постоянно очищать кнопку Пуск и другие рычаги, детали от мусора.

Но главное, что позволяет Макита каждому владельцу – это почувствовать себя настоящим мужчиной, хозяином своего жилища. Финансовые расходы на обслуживание прибора также приятно удивляют. Стоимость нового изделия небольшая.

Виды щеток

Существует несколько классов щеток, удовлетворяющих разным коммутационным условиям:

  • Графитовые щетки. Изготовлены они на основе графита с добавлением наполнителя в виде сажи и других веществ. Предназначены щетки для коммутации легкой степени в генераторах и двигателях. Выпускаются марок ЭГ61А и Г20.
  • Угольно-графитового типа. Щетки малой прочности для небольших механических нагрузок. Марки Г21, Г22.
  • Электрографитного типа. Щетки повышенной механической прочности, насыщенные углеродом. Выполняют коммутацию средней степени сложности. Выдерживают большие токовые нагрузки. Бывают марок ЭГ2А, ЭГ74, ЭГ14, ЭГ4, ЭГ841.
  • Металло-графитового типа (меднографитовые щетки для электродвигателей). Основным компонентом щетки является медный, оловянный и графитовый порошок. К ним идут разные наполнители. Щетки обладают высокой прочностью, не пропускают газовую и жидкую среду. Применимы в высокой и средней сложности условиях коммутации. Обеспечивают функционирование генераторов низкого напряжения. Марки имеют МГ, МГС, МГС 5, МГС 20, МГС 51, МГСОА, МГСО, МГСО1М, М1А, М1.

Читать также: Чем можно резать стекло

Описанные щеточные контакты применимы в промышленности, для бытового оборудования выпускают щетки марок Г33МИ, Г33, Г30, Г31.

Почему выдалбливание лучше ограничить

Несмотря на то что в инструкции к применению перфоратора Макита указана характеристика долбить поверхности, покупать инструмент для постоянного выполнения этой работы не стоит. Техника может выйти из строя. Бур вылетит из оборудования. Пытаться привести в чувства прибор, настойчиво включая режим бурения, когда он поломался – большая ошибка. Лучше разобраться в причине неисправности.

Список причин поломки перфоратора Макита выглядит так:

  • изношен промежуточный вал;
  • произошла деформация узлов зажимного формата;
  • вышла из строя шатунная система;
  • для корректного функционала не хватает смазки;
  • поломаны ударные детали.

Чтобы определить дефект, воспользуйтесь тестером. Подсоедините его к вилке инструмента и нажмите на переключатель. Если возникло сопротивление, цепь питания функционирует правильно. Определитесь с оставшимися возможными поломками, вооружившись отвертками, ключами, молотком, наставкой из дерева.

Как определить целостность статора, не разбирая перфоратор

Чтобы определить целостность статора, надо прозвонить его обмотки, померить сопротивление обмотки и сопротивление изоляции.


Схема прозвонки статора и ротора

Для измерения сопротивления обмотки перфоратора Макита надо подключить один конец тестера к освобожденному щеткодержателю, а второй на один из концов электровилки. Если прибор ничего не показывает, поменяйте второй конец вилки. Если сопротивление равно бесконечности, в статоре обрыв и он требует замены или ремонта. Не забывайте, без принципиальной электрической схемы перфоратора Makita 2450,2470 вам не обойтись.


Простая схема подключения коллекторного двигателя

Если показывается какое то сопротивление, то важно измерить точную его величину. Как правило, сопротивление обмотки статора перфоратора Макита-2450 при температуре +20ºС лежит в пределах 25 Ом

Более подробно понять почему происходит искрение коллектора якоря и какие щетки лучше? Поможет разобраться видео, в конце видео обзора важные советы по подбору щеток

https://youtube.com/watch?v=QyJjC2KTHLE

Видео:

Как снять статор перфоратора Makita 2450 и 2470 для точной диагностики и ремонта

Чтобы снять статор поз.59, надо снять щетки, выкрутить четыре винта крепления крышки механического блока. Они закручиваются в торце крышки. Потянув за черный корпус и за зеленый в разные стороны вы освободите корпус со статором. Статор закреплен в зеленом корпусе.

Чтобы его снять, надо вынуть пластмассовую прокладку поз.58 и постучать по торцу корпуса деревянной киянкой или бруском. Статор сам высунется, останется его вытащить, обдуть и проверить окончательно.


А вот и статор

Если у вас есть прибор проверки короткого замыкания, то можно сразу же проверить статор на КЗ. Прибор называется ИК-32. Порядок проверки обмоток статора Для точной проверки разъедините две обмотки статора друг от друга по электрической цепи. Проверьте сопротивления каждой обмотки, они должны быть абсолютно одинаковые. При разнице сопротивлений, обмотка с меньшим сопротивлением скорее всего имеет межвитковое замыкание.

Проверка статора перфоратора Makita 2470 и 2450 своими руками Диагностика якоря, статора прибором КЗ и самоделкой

Видео:

Как проверить годность ротора перфоратора Макита

Проверку годности ротора в перфораторе Макита начинают с его демонтажа из корпуса. Но вначале надо провести внешние исследования. Если в роторе искра от щеток на коллекторе охватывает вес коллектор, если в процессе работы перфоратор не развивает обороты и у него упала мощность, это первый признак неисправности ротора.

Как достать ротор из корпуса Чтобы достать ротор из корпуса, надо разделить черный и зеленый корпуса как и в случае с демонтажем статора.


Вытаскиваем ротор

Отсоединив корпус статора, возьмите корпус редуктора(черного цвета) в правую руку, а ротор в левую и потяните в разные стороны до их полного разъединение. Ротор держится в редукторе за счет трения косозубых шестеренок.


А это ротор

Тщательно осмотрите коллектор ротора. На нем не должно быть следов царапин от щеток. Ламели коллектора должны быть чистые.


Чистый коллектор

Для проверки целостности коллектора надо воспользоваться прибором для обнаружения короткого замыкания. Прозвонку цепей легче всего производить согласно принципиальной электрической схемы перфоратора Makita 2470,2450. Кстати, такой прибор можно смастерить и самому, если умеете общаться с паяльником.


Схема пробника КЗ витков

Если вы убедились в неисправности ротора, то можно установить новый, а можно попытаться восстановить вышедший из строя.

https://youtube.com/watch?v=ycoafitvL00

Замена кнопки в электродрели

Довольно часто электродрель перестаёт работать из-за поломки её кнопки (не включается, не регулируется число оборотов), мы разбераем дрель что то пытаемся сделать, а когда понимаем, что дело в кнопке оказывается многие провода от неё уже оборваны и какой где был неизвестно? Вы покупаете новую кнопку, и как же её подключать?Для этого вам понадобится схема её подключения:

Подключение кнопки где у конденсатора три вывода

Подключение кнопки с реверсом

* Для того чтобы двигатель начал работать в обратную сторону нужно поменять местами подключение проводов к щёткам (в кнопке с реверсом это делается с помощью рычажка переключателя).

Хочу обратить ваше внимание при покупке кнопки, она должна соответствовать не только размерам, но и мощности вашей дрели. Давайте посчитаем: имеем дрель мощностью 650вт, Р=U*I, I=650/220=2,95А, получается нам нужна кнопка на U=. 220V, I=не менее 2,95А, значит нам подойдёт кнопка БУЭ-3

220V, I=не менее 2,95А, значит нам подойдёт кнопка БУЭ-3

# Посещая рекламные объявления — Вы выражаете благодарность создателям сайта

Электрическая дрель: схема аппарата

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Схема подключения

Для проверки работоспособности инструмента использовать только тестер недостаточно. Основная часть кнопок прибора оснащается механизмом плавного контроля скорости. Именно поэтому тестер может выдать некорректные значения. В этом случае следует ознакомиться с конкретной схемой подсоединения кнопки.

Нередко в электрических дрелях к клемме идет только 1 провод. За счет этого при замыкании контакта кнопкой осуществляется прозвонка клемм. В данном случае мигание лампочки означает,что с кнопкой все в порядке. В случае с неисправным механизмом тестер реагировать не будет.

При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. За счет этого каждый процесс, связанный с заменой кнопки инструмента, должен выполняться в соответствии со схемой. Ничего нельзя добавлять. К примеру, размер новой детали должен быть подходящим. Дрели с реверсом придется проверять на неисправность немного дольше, чем простые модели.

Ремонт Кнопки Включения Перфоратора

Проф строительный инструмент всегда работает в экстремальных критериях, потому и механическая, и электронная часть перфоратора имеет завышенный рабочий ресурс.

Исходя из практики, инструмент от таких брендов, как Макита, Бош либо Интерскол изредка перегорает на протяжении гарантийного срока, но в какой-то момент ломается всё.

Одним из более уязвимых мест хоть какого перфоратора считается кнопка

включения с регулятором частоты вращения и переключателем реверса.

Выделяют три типа поломки кнопки:

  1. Механическая поломка. Вы, не исключается при падении инструмента с высоты и иных ударах по корпусу перфоратора. Так как пластмасса фактически не поддается склеиванию, единственным вариантом надежного ремонта станет полная смена кнопки;
  2. Прогорели контакты на кнопке. В этом случае без смены тоже не обойдется;
  3. Образовался нагар на контактах пусковой кнопки. Если сам пластмассовый корпус курка одновременно не пострадал, решить делему поможет очистка контактов.

Как проверить кнопку запуска перфоратора?

Для этой цели пользуйтесь электронным мультиметром (тестером): необходимо присоединиться к концам вилки перфоратора и надавить на пусковую кнопку.

Если мультиметр покажет наличие сопротивления, означает цепь электроинструмента цела. Отсутствие сопротивления гласит о нарушении целостности цепи.

READ Из Чего Состоит Аккумулятор Шуруповерта

При всем этом необходимо осознавать, что неувязка вам понравятся не столько в кнопке выключателя. Следует также проверить электронный кабель на предмет наличия изломов, степень износа угольных щеток и контактов переключения реверса.

Только так конечно убедиться, что причина кроется конкретно в выключателе.

Как заменить кнопку на перфораторе BOSCH 2-26

В основной массе перфораторов MAKITA (в моделях HR2020, 2432, 2440, 2440F, 2450, 2455, 2475 и 2641) употребляется типовой выключатель серии TG813TLB-1.

Чтоб провести его ревизию и/по другому смену, нужно приготовить последующие инструменты:

  • крестовую отвертку;
  • шило как еще его называют спицу.

Порядок выполнения ремонта/смены кнопки включения на перфораторе Макита 2450 последующий:

  1. Разбираем электронную часть инструмента. Для этой цели необходимо открутить крестовой отверткой три монтажных винта на тыльной стороне ручки и снять пластмассовую крышку.
  2. Дальше необходимо отбросить щетки и извлечь сам выключатель TG813TLB-1.
  3. Чтоб отсоединить выключатель, нужно снять с него что остается сделать нашему клиенту провода. Сетевые провода (карий и голубий) крепятся винтообразным зажимом и имея его заморочек не появится — чтоб отбросить два провода, довольно ослабить два винта. Другие провода крепятся на самозажимных разъемах, и чтоб извлечь провод пригодится спица либо шило, которые вставляются в особое отверстие и размыкают зажим. Аналогичным образом поочередно извлекаются что остается сделать нашему клиенту провода. Для проведения ремонта не будет излишним иметь схему подключения кнопки перфоратора, потому рекомендуем перед снятием проводов зарисовать условную схему либо сделать фото на телефон, чтоб при подключении новейшей кнопки не появилось вопросов.
  4. Подключение новейшей кнопки. Провода просто вставляются в автоматические зажимы по полной программе, сетевые провода фиксируются винтами.
  5. Дальше необходимо установить кнопку в посадочное отверстие, возвратить на место назначения щетки, установить и закрепить 3-мя винтами заднюю крышку ручки.

READ Как Правильно Заряжать Литий Ионный Аккумулятор Шуруповерта

Замена кнопки перфоратора и про ремонт стиралок.

Часто даже проф техника стремительно сгорает. Это происходит по причине работы инструмента со значимой перегрузкой электродвигателя. Нельзя допускать перегрева агрегата, временами необходимо делать технологические паузы. При суровая поломка перфоратора является следствием халатного воззвания с инвентарем в свое время работы либо при хранении.

После каждого использования нужно проводить кропотливую чистку перфоратора от пыли. Мягенькой тканью либо салфеткой следует протирать не столько корпус электроинструмента, но и дополнительно вентиляционные пазы.

Неприемлимо внедрение перфоратора вне помещений в свое время дождика и снега.

Часто следует проводить осмотр угольных щеток, которые являются ответственной частью электроцепи — они проводят ток на коллектор и в процессе использования равномерно изнашиваются и требуют смены.

Не следует брать неоригинальные комплектующие непонятного свойства, которые приводят к более значимым поломкам.

Источник

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
