Как отремонтировать ударный механизм перфоратора Макита 2450 и 2470

Способы крепления

Патрон на валу у дрели электрической или ручной крепится двумя способами — конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.

Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:

  • 1,5—15 — это диаметр хвостовой части режущего инструмента в миллиметрах;
  • М13 — резьба метрическая с диаметром 13 мм;
  • 1,2 — шаг резьбы.

При использовании резьбы в дюймах — UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе — это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.

Во втором способе используется конус Морзе, который сегодня чаще называют конус инструментальный. Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения. Маркировка такая: В10, где буква указывает на применение конуса, а цифра — диаметр хвостовой части режущего инструмента. Такой вид крепления распространен у шуруповертов.

Техническое обслуживание инструмента

Подведём краткий итог и обозначим основные шаги по уходу за перфоратором и поддержанию его в исправном состоянии.

Прежде всего, смазка. Пополнять её запасы в некоторых моделях можно без разборки корпуса через отверстия переключателей режимов. В бочковых перфораторах для этого существует специальная крышка в передней части, но через неё можно смазать только кривошипно-шатунный механизм и промежуточный редуктор.

Для смазки ствола и ударного механизма почти всегда требуется подетальная разборка и промывка. Наличие твёрдых частиц в этом механизме приводит к быстрому износу, заклиниванию поршня, закусыванию сальниковых уплотнителей. Также нужно обязательно смазывать густоконсистентной смазкой хвостовики буров и поддерживать их всегда в чистоте и смазанном состоянии, это существенно продлит жизнь патрона.

Как и любой другой инструмент, перфоратор не любит пыли. Поэтому при работе на прорези воздухозаборника лучше натянуть капроновый чулок или другой импровизированный фильтр

Но даже при таких мерах предосторожности следует периодически разбирать моторную часть и тщательно продувать её, ибо даже малейший слой пыли на обмотках сильно ухудшает отвод тепла

Конструктивные особенности быстрозажимного патрона типа SDS-plus

Начнем с различий в конструкции узла крепления быстрозажимного патрона.

Принцип разборки быстрозажимных патронов у всех перфораторов практически одинаковый.

В перфораторах Интерскол используется быстрозажимной патрон типа SDS-plus. Для работы с перфоратором Интерскол необходимо применять инструмент с хвостовиком SDS-plus.

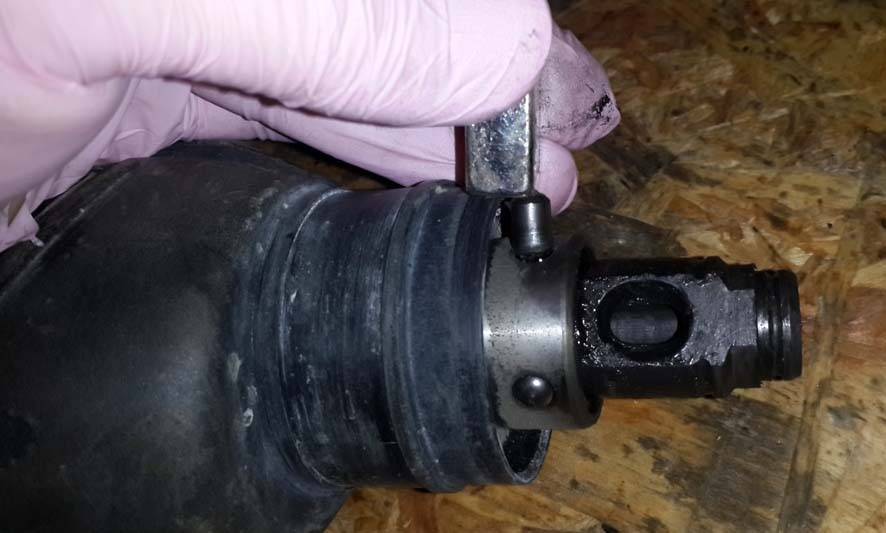

Разборка быстрозажимного патрона

Разборку быстрозажимного патрона рассмотрим на примере перфоратора Интерскол П-26/800ЭР.

Установив перфоратор на заднюю часть ручки, надо снять защитную втулку поз.1, снять шайбу поз.2 и достать запорное кольцо поз.3.

Дальше снимаются шайба поз.4 и стопорное кольцо поз.5. На следующем этапе снимается нажимная втулка поз.6.

Для освобождения фиксирующего шарика поз.8 необходимо нажать на специальную шайбу поз.9. Выньте шарик, достаньте коническую пружину поз.10.

Конструкция быстрозажимного патрона перфоратора Интерскол П-30/900ЭР содержит меньшее количество деталей. Но порядок разборки остается такой же.

Быстрозажимные патроны у перфораторов Интерскол П-600ЭР и П-710ЭР практически одинаковые и разбираются в идентичной последовательности.


Быстрозажимной патрон перфоратора Интерсол П-30/900ЭР

Детали быстрозажимного патрона перфораторов Интерскол П600ЭР и П710ЭР демонтируются в следующей последовательности:

  • снимается специальное кольцо поз.1;
  • освобождается втулка освобождающая поз.2;
  • нажимается кольцо специальное поз.3 и достается шарик поз.4;
  • извлекается пружина спиральная поз.5.

У всех перфораторов Интерскол для снятия корпуса редуктора необходимо предварительно снять переключатель режимов.

Демонтаж ручки переключения режимов в перфораторе Интерскол П-26

Наклонив набок перфоратор, поверните ручку режимов поз.28 против часовой стрелки до упора при нажатой кнопке поз.26. Извлеките ручку из корпуса перфоратора.

Никогда не переключайте ручку режимов при работающем перфораторе.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки. Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7. из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей.А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые. Бракованные детали замените на новые.

Как предотвратить поломку

Как известно, вечного ничего нет. Поэтому даже самый качественный перфоратор когда-нибудь выйдет из строя. Но при неправильном обращении с инструментом поломка возникнет намного раньше, нежели при грамотной эксплуатации и бережном хранении.

Чтобы продлить срок службы электрооборудования, нужно соблюдать следующие рекомендации:

  • Не допускать перегрева двигателя.
  • Работать аккуратно.
  • Нельзя работать непрерывно, агрегату требуется отдых.
  • Необходимо вовремя производить техническое обслуживание.
  • Запрещается хранить инструмент в сыром или запылённом помещении.
  • После каждого использования следует протирать оборудование от пыли мягкой тканью.

Советы

При должном уходе и периодической чистке инструмента срок его службы значительно увеличится. Нелишним будет соблюдение некоторых правил эксплуатации перфоратора, чтобы снизить риск возникновения неисправностей.

  • Перед началом использования осмотрите состояние прибора.
  • По завершении работы очистите аппарат от грязи. Можно воспользоваться воздушной струей, например, из пылесоса.
  • Если для работы с электрическим устройством понадобилась его транспортировка в холодный период года, перед использованием дайте ему отогреться (смазка должна оттаять).
  • Придерживайтесь норм эксплуатации, указанных в инструкции.
  • Храните инструмент в тепле, сухом помещении.
  • Не допускайте попадания влаги, а также конденсата из воздуха.
  • Если аппарат долго не используется, хранить его лучше в полиэтилене и картонной коробке.

О том, как устранить неполадки в перфораторе Makita — следующее видео.

Главная страница » Макита 2450 Разборка Видео

Как отремонтировать патрон и ударный механизм ствола перфоратора makita 2470

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работать с посторонним шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Разборка перфоратора Макита 2470 начинается со снятия ручки переключателя режимов.

Устранение неполадок

Компания Макита выпускает инструменты, отличающиеся большой надежностью. Однако в некоторых случаях возникают проблемы, поэтому необходимо знать, как с ним справиться:

  • Не крутит патрон. Подобная ситуация возможна в случае повреждений в двигателе или моторе. Потребуется разобрать изделие и тщательно его осмотреть. Иногда причинами могут стать поломка кнопки пуска или замыкание катушек.
  • Не держит бур в патроне. В большинстве случаев проблема кроется в старых деталях либо испорченном патроне. Рекомендуется разобрать устройство и поискать решение проблемы. Иногда достаточно заменить некоторые детали на новые.
  • Замена якоря. В данном случае процедура проводится в несколько этапов. Сначала открывают крышку сзади, удаляют щетки, отсоединяют корпус редуктора. Вычистив детали от загрязнений, заменяют якорь на новый, после чего надевают амортизаторы из резины и новую воздухозаборную пластинку. Собирают перфоратор.
  • Инструмент не долбит. Часто причиной становится поломка плавающего подшипника либо раскол бойка. В обоих случаях потребуется замена деталей.
  • Замена кнопки пуска. Поломка кнопки пуска требует ее замены. Для этого придется разобрать устройство — убрать крышку, отключить контакты, удалить старую кнопку и заменить ее новым элементом. Затем собрать все в обратном порядке.
  • Перегрев при использовании. Подобная ситуация возникает при неправильном применении прибора. При возникновении неприятных запахов рекомендуется разобрать устройство и все проверить.


При необходимости детали заменяют на новые

Выбор насадок – несколько советов!

Производители, пытаясь угодить потребителям, предлагают различные переходники, благодаря которым на SDS-max, например, можно поставить бур с хвостовиком SDS-plus. Ладно бы, если только так, но на прилавках вы найдете и переходники с меньшего на больший диаметр! Ни в коем случае не используйте их! Инструмент легкого или среднего класса физически не предусмотрен для работы с насадками для тяжелых инструментов. Это как если бы человека, который не занимается активно спортом, заставили бы пробежать марафон на 42 км. Вполне возможно, что он бы даже добежал до финиша, но вряд ли это прибавило бы ему здоровья.

Буры для перфораторов обычно продаются сразу упаковками – дело в том, что они практически не подлежат ремонту. Наибольшим спросом пользуются насадки-буры, которые во многом похожи на сверло для дрели, хотя, если присмотреться, вы заметите существенную разницу в заточке режущей кромки и строении спирали. Кстати, чем больше спираль закручена, тем лучше произойдет отвод отходов, тем быстрее удастся засверлить отверстие. Однако высокой прочностью такие буры похвастаться не могут. Чем меньше закручена спираль – тем выше прочность!

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Порядок разборки и сборки инструмента

Как разобрать перфоратор Makita в домашних условиях? Осуществить сборку и разборку прибора возможно самостоятельно.

Разборка

Процесс разборки несложный, важно соблюдать всю последовательность пошагово, чтобы потом можно было правильно вернуть все на место:

  1. Снять быстроразъемный распределитель.
  2. Открутить винты, соединяющие тело редуктора механического отдела.
  3. Снять черную крышку, предварительно надавив на переднюю часть вала.
  4. Изъять механическую часть из зеленой стороны — для этого сначала выкрутить три соединяющих винта, которые держат крышку. После этого снять крышку, удалить угольные щетки и высвободить пружины держателей щеток.
  5. После того, как механический блок освобожден, от него требуется отсоединить ротор, который закреплен в нем и вытаскивается при помощи небольшого покачивания.

Когда данный процесс завершен, продолжают разбор механического блока ударного узла: нужно изъять пару болтов, находящихся в корпусе. Затем должен разбираться промежуточный вал. Для этого последовательно по схеме вытаскивают следующие детали:

  • кольцо, подшипник,
  • шестеренка с прямыми зубцами,
  • подшипник качения,
  • плоская шайба,
  • подшипник 606,
  • стопорное кольцо S-707,
  • компрессионная спираль,
  • муфта сцепления.

Следующим этапом является разборка вала ствола долбления, который вытаскивают из корпуса, а из него самого достают цилиндр. Следующие действия — удаление соединителя поршня, плоских шайб и ударника. При желании можно разобрать сам вал, процесс также рекомендуется проводить последовательно, аккуратно размещая все детали на столе.

После проводится разборка электрической части, в которой удаляются статор, выключатель, ротор, угольные щетки и держатель для них.


Перед разбором рекомендуется внимательно рассмотреть изделие

Сборка

Сборка устройства происходит в противоположном порядке строго по списку. Предварительно рекомендуется нанести на все детали свежий смазочный материал, корпус очистить бензином. Если потребуется все испорченные детали заменяют на новые.

Пошаговая инструкция по разборке перфоратора

Чтобы устранить любую неисправность, кроме случая, когда ломается розетка, устройство обязательно разбирают. Конструкция перфораторов производителей разных марок, включая Энергомаш ПЕ, Диолд, Hammer (Хаммер), Stanley (Стэнли), Fatmax, Калибр, схожая, потому и схемы разборки похожие. Специалисты не советуют разбирать полностью, собирать будет сложно. Процесс требует соблюдения пошаговой инструкции.

Демонтаж патрона

При разборке перфоратора внимательно осматривают каждую снятую деталь. Чтобы потом не было проблем, как правильно собрать перфоратор, процесс рекомендуют фотографировать. Если внешних дефектов не обнаружилось, начинают демонтировать патрон. Сначала снимают резиновый пыльник, при помощи отвертки убирают стопорное кольцо, потом – пластиковый пыльник.

Далее вытаскивают:

  • шайбу;
  • пластину;
  • пружину;
  • шарик.

Если эти детали изношены, бур в патроне не будет держаться. В отдельных моделях патронов могут присутствовать дополнительные шайбы и шарики.

Разбор патрона перфоратора

Разборка корпуса

Прежде чем разбирать корпус, вначале снимают переключатель режимов. Его ставят в режим «Удар». При отсутствии такового – в позицию «Удар + сверление». Нажимают на кнопку, которая расположена на ручке переключателя, проворачивают чуть ниже значка, где изображен молоток. Должен раздастся своеобразный щелчок. Поддев отверткой, переключатель тянут на себя и снимают. В некоторых моделях перфораторов он прикручен к корпусу с помощью шурупов.

Разборка электрической части

При подозрении на поломку, связанную с электрическими узлами и элементами, инструмент тоже придется разбирать. Снимают заднюю крышку, открутив шурупы, которые ее держат. Выкручивают крепеж, удерживающий провод. Из креплений вытаскивают провода, пусковую кнопку, прикрепленные к статору провода. Откручивают крепежные болты, достают щетки. Корпус разделяют с помощью плоской отвертки. Из редуктора вынимают ротор. При необходимости замены подшипников, используют специальный съемник.

В корпусе электрической части инструмента находится воздухозаборник, который также вынимают. Отсоединяют статор. Его легче вытянуть, если по корпусу постучать чем-то деревянным.

При разборке бочкового перфоратора, в котором электропривод расположен вертикально, вначале снимают ручку, потом болты, которые удерживают мотор.

Как вставить / вытащить сверло или бур

Чтобы работа с перфоратором была безопасной, необходимо освоить несколько простых навыков. К обязательным умениям относятся установка и снятие сверла, бура или любой другой насадки.

Установка рабочего инструмента

На всех перфораторах установлен патрон типа SDS+, не требующий ключей. В отличие от кулачковых патронов установка сверла занимает секунды:

  1. Оттянуть основание патрона вниз.
  2. Вставить хвостовик сверла в отверстие.
  3. Отпустить основание патрона, пружина вернёт патрон на место, механизм запорных шариков надёжно зажмёт бур в своих металлических объятиях.
  4. Проверить надёжность крепления сверла, потянув его на себя. Режущий инструмент не должен выниматься.


Установка бура в перфоратор занимает секунды

Правильно установленный бур не должен выходить из гнезда более чем на 1 см при попытке вытянуть его руками.

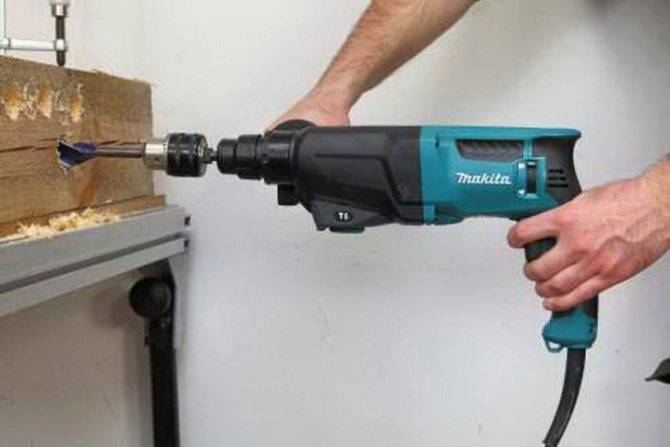

Если в перфоратор установлен кулачковый патрон, закрепить бур можно традиционным методом — вращением корпуса патрона вокруг собственной оси до затягивания резьбы.

Снятие рабочего инструмента

Чтобы снять сверло или насадку после работы или для замены необходимо:

  1. Дождаться полной остановки вращения патрона.
  2. Оттянуть основание патрона вниз до упора.
  3. Вынуть из патрона сверло.
  4. Отпустить основание патрона.

Патрон

При помощи плоской отвертки разбирается патрон. Ремонт перфоратора «Макита 2450» своими руками начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Затем снимается крышка патрона и металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, и металлическая шайба, коническая пружина достаются без усилий.

Причиной поломки может быть износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив все детали, выявляют причину поломки. Старые элементы очищают от грязи и старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.

Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора «Макита 2450» с области патрона требует фиксации шарика в лунке. Все детали собирают в обратном порядке.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

  • Общий вес – 2,04 кг
  • Система SDS позволяет крепить буры
  • Можно долбить и сверлить
  • В системе предусмотрены три режима функционирования
  • Наибольшее число ударов в минуту – 4500
  • Поступательная сила движения – 2,7 джоуля
  • Мощность сетевого питания составляет 780 ватт.

Снятие патрона с перфоратора

Сначала необходимо найти, какой конкретно патрон употребляется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный. Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется при помощи ключа, чего не скажешь о цанговых SDS, быстрозажимных. Для замены сверла в цанговом SDS патроне будет нужно только его провернуть.

Замену патрона на перфораторе необходимо начинать с исследования креплений. Держится он винтообразным стержнем или же шпинделем. Почти всегда снятие патрон не составляет особенного труда. Но время от времени встречается более крепкая фиксация, требующая терпения, также дополнительных инструментов. Прочно зафиксированный патрон можно снять при помощи молотка, ключа и отвертки. Снятие происходит таким макаром:

  • необходимо постучать по головке винта для ослабления фиксации;
  • открутить при помощи отвертки;
  • зажать патрон в ключе/тисках и прокрутить шпиндель.

Характеристики

Компания Makita появилась в Стране восходящего солнца, в профессиональных кругах она считается одним из лучших производителей электроинструментов инструментов. Makita своё начало берёт с 15 года прошлого века, тогда она стала производить электродвигатели. Первым популярным профессиональным инструментом, который прославил фирму, стал электрорубанок. На сегодняшний день ассортимент компании Makita насчитывает около четырёх сотен позиций; шуруповёрты и перфораторы – это те направления, которые последние годы развивает корпорация особенно активно. В эти устройства привнесено много инновационных новшеств, например, усовершенствованы автономные блоки питания, которые стали ещё более компактными и энергоёмкими.

Многие производственные мощности корпорации выведены за пределы страны в азиатские страны, где труд стоит намного дешевле. Это позволяет Makita быть более конкурентоспособной, вкладывать свободные средства в новые модели и разработки. Визитной карточкой Makita и предметом гордости является долголетнее сотрудничество с аэрокосмической корпорацией НАСА (США).

Преимущества

Особенности и преимущества электроинструмента от «Макита»:

  • компактные размеры;
  • хорошая мощность;
  • маленький вес;
  • присутствие двойной изоляции;
  • высокая производительность;
  • возможность быстро менять узлы;
  • универсальность и удобный функционал.

Недостатки

Любой инструмент или прибор рано или поздно приходит в негодность.

Самые частые поломки в изделиях от Makita:

  • появление трещин на стволе агрегата;
  • порча бойка;
  • истирание муфт и шестерёнок;
  • выход из строя подшипников;
  • перегорание обмотки;
  • протекание смазки.

Устранение неполадок

Каким бы надежным и качественным ни был инструмент Makita, со временем возможны поломки и выход из строя. Любое повреждение можно устранить, если своевременно выполнять профилактический ремонт. Выйти из строя может как механическая, так и электрическая части.

Не крутит патрон

Если при работе оборудование трещит, не крутит патрон, то, возможно, возникло повреждение в двигателе. Для того чтобы понять причину, нужно будет разобрать механику. Если проблема не в двигателе, то, вероятнее всего, в моторе.

Варианты: слом кнопки запуска, замыкание катушек.

Не держит бур в патроне

Разберите патрон, выяснив в чем кроется проблема. Скорее всего – это старение, порча патрона. Может быть, просела пружина фиксации, потеряли форму шарики и так далее.

Замена якоря

Снять якорь несложно, если следовать определенной последовательности:

  • отсоединить заднюю крышку, отцепить щетки;
  • открутить корпус редуктора, почистить все детальки от пыли;
  • далее следует удалить якорь, несильно потянув его на себя, а на его место поставить новую деталь;
  • перед размещением нового якоря не забыть надеть резиновые амортизаторы, поменять воздухозаборную пластину;
  • в обратном порядке поместить все снятые ранее детали.

Инструмент не долбит

Скорее всего, сломался плавающий подшипник, потребуется его замена. Неполадка может быть связана и с нарушением удара. Появляется при долгой эксплуатации, из-за чего происходит раскол бойка. В этом случае его необходимо поменять.

Еще один вид поломки – старение поршневой группы. Нужно выполнить замену поршня и гильзы.

Замена кнопки пуска

Процесс включает следующие шаги:

  • убрать крышку, накрывающую оборудование;
  • отключить контакты проводников;
  • вытянуть корпус кнопки из места, где она находится, и поставить новую кнопку;
  • присоединить контакты, собрав все в обратном порядке.

Перегрев при использовании

Если соблюдать все правила использования перфоратора, а именно: делать перерывы во время пользования, дать проработать аппарату вхолостую, то перегрева не будет. Но если это уже случилось, то нужно проверить электромотор.

Разобрать устройство после полного остывания, проверить целостность мотора, и если он поврежден – заменить его.
