Как построить подвал из бетонных блоков: подойдет ли для возведения погреба размер 20x20x40, какие проблемы могут возникнуть

Верхнее перекрытие

делается при помощи несъёмной опалубки. Используют бетон марки не ниже М250.

Перекрытие погреба:

Из брусьев и деревянных балок делается горизонтальная основа для потолочного перекрытия.
На деревянную основу кладётся каркас из сетки с ячейками 20х20 см, который соединяется с арматурой стен вязальной проволокой.
Опалубка заливается бетоном в несколько заходов, при этом каждый последующий слой старательно утрамбовывают, чтобы не образовалось пустот.
Застывающий бетон защищают от воздействия солнца, ветра и осадков.
Для равномерного застывания можно обрызгивать плиту водой.

После заливки перекрытия продолжать строительство следует не ранее, чем через 3 недели.

Виды блоков стен подвалов

Унифицированные фундаментные блоки (УДБ)

УДБ принадлежат к категории сборных железобетонных изделий. Их монтаж напоминает укладку кубиков — шов в шов. Таким образом, за счет их сквозных вертикальных отверстий образуется сквозной канал для арматуры или бетонной заливки.

Стены цоколя из такого материала получаются монолитные, с высокими показателями прочности и сопротивления на сдвиг по ГОСТ 13015.0-83. УДБ идеально подходят для многоэтажного строительства жилых домов.

Существует 10 основных типоразмеров, причем ширина и высота неизменны 590 мм и 580 мм, а варьируется только длина – от 580 мм до 6 метров.

Фундаментные блоки пустотные (ФБП)

При своей схожести с УДБ блоки такого типа имеют конструктивное отличие – пустоты имеют не сквозной, а замкнутый характер. Материал изготовления ФБП, как правило, бетон с наполнителями – щебнем, керамзитом, газосиликатный бетон. Размерный ряд неизменен.

Идеально подходят для постройки стен цоколя на ленточном фундаменте в случае сухого и твердого грунта. Нормативные значения прочности и прочих характеристик грунта можно изучить в пособии к СНиП 2.09.03-85. В противном случае используются УДБ. В частном строительстве применяются в зданиях с небольшими нагрузками на основание.

Укладка ФБП делается с перевязкой швов, в цементный раствор с обязательным армированием каждого четвертого ряда. ГОСТ 13579*78 предписывает применение этого стройматериала только для стен подвалов, а не для всего сооружения.

ФБС: блоки стен подвалов

Самые известные из блоков – ФБС. Производят их по ГОСТ 13579*78, в соответствии с которым ФБС могут быть смонтированы в качестве самостоятельного ленточного фундамента, в здании, не имеющем цокольного этажа.

Их отличает внушительный вес и способность выдерживать значительные нагрузки. В случае строящегося здания с цоколем, ФБС понтируют по высоте в качестве стенового материала.

Преимущества использования ФБС при возведении стен подвалов:

Материал, из которого изготовлены блоки полностью экологичный и безопасный для здоровья человека.
Устойчивость к возникновению очагов грибковых поражений, образованию плесени, размножению микроорганизмов.
Долгий срок службы без разрушения, надежность, устойчивость к деформациям и смещениям, повышенная прочность.
Морозостойкость материала при наличии качественной теплоизоляции.
Широкий размерный ряд, обеспечивающий экономию средств и удобство при расчете количества даже в самых нестандартных случаях.

Блоки полистиролбетонные ПСБ

Современные блоки из полистиролбетона изготовлены из бетона с полимерным наполнителем – полистирольной крошкой. Таким удачным сочетанием материалов обеспечиваются хорошие теплоизоляционные свойства без избыточного утяжеления.

Стеновые ПСБ применимы не только для стен цоколя, но и для возведения самого дома. В зависимости от марки прочности его используют в любых конструкциях, в том числе и несущих.

Такие блоки невероятно удобны в строительстве своими руками — полистиролбетон легко режется, поддается фрезеровке и сверлению. И хотя размерный ряд ПСБ не так разнообразен, как у прочих, есть два варианта ширины и высоты: 300*188 мм и 380*300 мм при неизменной длине в 588 мм.

Для каждого из видов есть условные обозначения. Принцип маркировки следующий: тип, размер в дециметрах (с округлением величин), вид бетона (легкий, тяжелый, силикатный), используемый ГОСТ.

Крыша

Следующий шаг – это заливка бетонного потолка. Нужны советы опытных строителей, чтобы под тяжестью бетона конструкция не обвалилась. Как залить потолок в погребе бетоном правильно, какие конструкции использовать. Для этого используется конструкция из досок или панелей ОСП, которые укладываются на бетонную вертикальную основу, укрепляются дополнительно опорами.

По площади укладывается арматура, армированная сетка. В потолке обозначается выход и вход для вентиляции. Конструкция потолка в погребе заливается бетоном толщиной слоя до 10 см. Поверхность закрывается рубероидом в «внахлест», стыки замазываются битумом. Дальше насыпается выбранный из котлована грунт, оформляется возвышение на середине для стока воды в дождь высотой 45-50 см. Поверхность усыпается гравием или выкладывается дерном.

Если соблюдаются все правила и технологии строительных работ подвал надежно прослужит длительное время. При неправильно устроенной или недостаточной вентиляции возможно постепенное разрушение стяжки под влиянием конденсата. Понадобится ремонт и изоляция бетонного потолка в погребе.

Ремонтные работы нужно начинать с устранения причины, повлекшие разрушения.

Потолок с помощью строительного фена требуется полностью высушить.
Нанести на поверхность гидрофобную пропитку.
Утеплить потолок слоем минеральной ваты 30 см с алюминиевым покрытием.

Ремонт, который произведен после устранения причин, не потребуется повторять.

Когда пеноблок пригодится

Но расстраиваться не стоит. Все же есть случаи, когда и для подвалов такой заманчивый материал сгодится. Прежде всего, исключение возможно, когда стены будущего помещения не являются несущими для всего здания.

Впрочем, хоть сами по себе пеноблоки по несущей способности сильно уступают другим материалам, их можно использовать в качестве заполнителя железобетонных конструкций каркасного типа. Для конструкций этого типа выбирать стоит изделия марки Д800. Тогда получится немного удешевить постройку и не потерять в качестве.

Кстати, не пропадет даром и главная особенность материала — его очень низких коэффициент теплопередачи. Подвал не придется дополнительно утеплять.

Строительство железобетонного монолитного погреба

Итак, котлован готов. Предположим, что погреб возводится на участке с близким расположением грунтовых вод, чтобы рассмотреть полный спектр работ.

Следует сказать, что железобетонная конструкция является наиболее прочной. Поэтому такой капитальный погреб имеет смысл выполнять при строительстве домов и других зданий, так как его стены обладают высокой несущей способностью.

Заливка бетонной плиты

Изготовление пола

Обустройство котлована начинается с выполнение напольной плиты, которая будет служить основанием для всей конструкции.

Инструкция по ее возведению выглядит следующим образом:

В первую очередь котлован засыпается подушкой из щебня и затем песка. Толщина каждого слоя должна составлять около 15 см

При засыпке каждого слоя, его нужно хорошо утрамбовать.
Затем, поверх подушки настилается слой гидроизоляционного материала, к примеру, рубероида.
Следующим этапом является возведение опалубки плиты из досок или щитов.
Перед тем, как залить погреб бетоном, крайне важно выполнить армировку металлическими прутами или армировочной сеткой. Кроме того, по периметру плиты необходимо установить вертикальные прутья арматуры, предназначенные для армирования стен.
Затем плита заливается бетоном марки М300, после чего все работы прекращаются до полного его застывания.

Заливка стен погреба

Заливка стен

Спустя 28-30 дней можно приступать к возведению стен подвала.

Работа выполняется по тому же принципу, что и изготовление напольной плиты:

По периметру плиты устанавливается опалубка, которая укрепляется распорками и брусьями. Опалубку следует устанавливать в соответствии с проектом строения, в частности, необходимо выполнить дверной проем, если он имеется, а также вентиляционные отверстия на высоте не менее 15 см над землей.
Следующим шагом является продольное армирование, которое необходимо выполнить как минимум в трех местах. Продольные прутья связываются с вертикальными прутьями.
Заливка погреба бетоном выполняется за один раз, без перерывов. Если, выполнить это условие не получается, то новые слои следует заливать до застывания старых. В противном случае, продолжать заливку можно только спустя три дня после схватывания бетона.

Дальнейшее строительство выполняется в зависимости от проекта – возводится цоколь и укладывается перекрытие первого этажа, либо выполняется вход в погреб.

Гидроизоляция пола

Гидроизоляция

После возведения коробки, необходимо выполнить гидроизоляционные работы. Проще всего нанести на стены и пол битумную мастику, поверх которой клеится рубероид. Обрабатывать поверхность стен таким способом следует как изнутри, так и снаружи помещения.

После выполнения наружных работ, погреб нужно засыпать грунтом и хорошо его утрамбовать

При этом обратите внимание, чтобы в нем не было камней, которые могут повредить гидроизоляционный слой

Железобетонные блоки ФБС: размеры конструкций

Параметры железобетонных блоков для дома с подвалом напрямую зависят от расчётной нагрузки, которая определяется от воздействия на фундамент веса самого здания (стен, перекрытий и кровли); людей; мебели и инженерного оборудования; нагрузки от атмосферных осадков и ветра. Расчет ширины подошвы ростверка (фундамента) производят с учетом всех нагрузок, которые воздействуют на фундамент дома, также учитывается несущая способность грунта на участке застройки здания.

Кладка ФБС блоков

Каждый тип грунта имеет свои расчетные показатели (несущую способность) кг/см2, которые учитываются при проведении расчета опорного основания:

Обломочные скальные породы (щебень, гравий) от 5 до 6.
Крупные и гравелистые пески от 3,5 до 4,5.
Пески средней крупности от 2,5 до 3,5.
Пылеватые пески и пески мелкой фракции (плотные) от 2 до 3.
Пески мелкие (средняя плотность), пылеватые от 1,0 до 2,0.
Супеси от 2 до 3.
Суглинки от 1,0 до 3,0.
Твердая глина от 3 до 6.
Глина пластичная от 1 до 3.

Выбор подходящих блоков ФБС для фундамента дома или стен подвала это очень ответственный момент – несоответствие габаритов железобетонных элементов суммарной массе нагрузок от массы строящегося дома, приведет к проблемам при дальнейшей эксплуатации здания.

Расчет ведется в сантиметрах и килограммах, поэтому основную массу дома (стен, перекрытия, кровли) и нагрузки от них на фундамент считают именно в этих измерениях.

Основные размеры бетонных блоков

Размерный ряд ФБС блоков

В настоящее время промышленность выпускает ряд блоков ФБС со следующими габаритами:

Длина – от 900 до 2400 мм.
Ширина – от 300 до 600 мм.
Высота – обычно выпускают блоки высотой 0,6 м, но для некоторых объектов производители предлагают железобетонные изделия высотой 0,3 м.

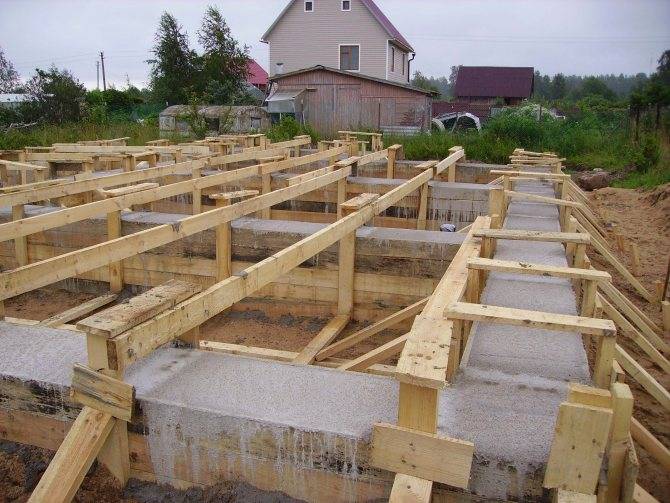

Сборка опалубки

Если намечается стяжка пола, требуется его уплотнение, утрамбовка. Засыпается слой гравия или щебеня, толщиной 15 см. Уплотняется водным раствором глины (болтушка разводится до консистенции сметаны). Если грунтовые воды зимой находятся глубоко, глиняный пол можно не заливать цементным раствором. Если же возможно подтекание грунтовой или талой воды, заливается бетонный пол в подвале, его лучше сделать прочным.

На глиняное уплотнение выкладывается два слоя рубероида, наносится битумная мастика, что служит гидроизоляцией. Вертикальные стороны также изолируются рубероидом, стыки замазываются битумной мастикой. Начинать укладку рубероида следует из верхних слоев, чтобы нижний ряд ложился на кромку предыдущего. При такой укладке влажность не будет проникать к поверхностям строения.

Какой вариант конструкции из бетона лучше

Выбирая, как построить подвал из бетонных блоков, стоит в первую очередь решить, какой будет конструкция. Погреб может быть монолитным или сборным. Каждый вариант имеет сильные и слабые стороны.

Монолитный

Монтаж монолитного подвала сложнее, чем сборного. Необходимо соорудить вдоль стен опалубку и залить ее бетоном. Таким образом получится единая литая конструкция.

Достоинствами монолитного бетонного погреба являются:

Надежность: меньше вероятность, что сможет просочиться вода.
Высокая механическая прочность и долговечность.
Удобнее сделать вход в виде арки.
При создании можно использовать гравий разного размера и экономить смесь.
Можно сделать помещение любого размера и разместить дверь в любом месте.

Монолит можно купить готовый погреб из железобетона – он похож на большую «коробку». Для его установки потребуется вырыть котлован шире на 20 см, выровнять дно и утрамбовать его. Затем перенести монолит внутрь и засыпать дыры землей.

Сборный

Подойдет для тех, кто впервые сталкивается со строительством или имеет маленький опыт.

Перед началом работ нужно вырыть яму по размеру плит, в одном блоке вырезать отверстие для входа. Готовые к использованию бетонные блоки ставятся друг на друга, соединяются при помощи цемента и специальных паз. После установки поверхность обрабатывается гидроизолирующим средством.

Технология возведения погреба своими руками

Чтобы узнать глубину залегания грунтовых вод, бурят шурф и устанавливают в него деревянную планку

Уровень заглубления погреба определяется глубиной залегания грунтовых вод. Чтобы хотя бы ориентировочно это выяснить, бурят весной или осенью шурф глубиной не менее 3-х метров, устанавливают в него деревянную планку и оставляют там на несколько часов. Если планка остается сухой, грунтовые воды залегают значительно ниже, если мокрой, строить погреб в этом месте нецелесообразно.

Не рекомендуется возводить погреб у подножия возвышенности – стекающая дождевая вода будет периодически его подтапливать. Оборудовать подвал лучше всего на вершине холма.

Для обустройства подземного или полуподземного погреба необходим котлован, нижняя точка которого находится на расстоянии не ближе 0,5 м от мокрого грунта.

Котлован

Котлован для погреба

Перед тем как начать работы по обустройству бетонного погреба своими руками, необходимо выполнить ряд подготовительных работ:

расчистка территории участка;
удаление дерна и верхнего слоя грунта;
разметка границ котлована.

Затем начинают копать котлован. Около трети объема можно выкопать вручную, а дальше лучше прибегнуть к помощи экскаватора.

Заливка дна

Дно котлована необходимо тщательно утрамбовать

Любой вариант подвала требует подготовки надежного основания.

Дно котлована тщательно выравнивают и утрамбовывают.
На дно насыпают и разравнивают слой щебня толщина которого должна быть не менее 20 см.
Поверх щебня укладывают смесь глины и воды, формируя таким образом гидрозатвор.
Гидрозатвор сверху накрывают слоем битумного материала и бетонируют.

Такая конструкция гарантирует, что пол погреба всегда будет сухим.

Процесс заливки дна:

Устанавливают опалубку, для изготовления которой используют доски толщиной 3-4 см.
На дно укладывают сетку, связанную из арматурных прутьев. Если в дальнейшем предполагается сооружение монолитного погреба, дополнительно по периметру котлована монтируют вертикально установленные металлические прутья.
Заливают бетонный раствор.
Слегка подсохший бетон накрывают полиэтиленовой пленкой и ждут, пока пол полностью не высохнет.

Чтобы бетон набрал необходимую прочность, понадобится около 30-ти дней.

Заливка монолитных стен

Между стенами котлована и опалубкой устанавливают армосетку и заливают бетон

Монолитные стены возводятся в следующем порядке:

По периметру стен монтируют опалубку. Ее укрепляют внутренними подпорками. Нужно учесть места расположения дверей и вентиляционных отверстий.
Вертикальную арматуру, установленную при обустройстве пола, связывают поперечными прутьями.
Бетон заливают между стенками котлована и опалубкой. Делают это поочередно с каждой стороны. Заливку стен рекомендуется осуществить за один подход.
Опалубку снимают после полного засыхания бетона.

После того как стены наберут необходимую прочность, торцы выравнивают. Режут бетон с помощью алмазных кругов.

Использование бетонных блоков при возведении стен сборного погреба

Погреб из бетонных блоков сооружается аналогично кирпичной кладке

Так как при сборке стен из бетонных блоков нет необходимости ждать, пока застынет бетон, сам процесс их возведения занимает намного меньше времени. Блоки устанавливаются аналогично кирпичной кладке и соединяются между собой цементным раствором.

Монтаж перекрытия

Наиболее простой способ, позволяющий смонтировать перекрытие погреба – использование готовых плит из железобетона. Однако можно сделать его своими руками. Для этого монтируют деревянную опалубку из плит ДСП, которые закрепляют специальными опорами. Она монтируется как в вертикальном так и в горизонтальном направлении. Затем на опалубку устанавливают армирующую сетку и заполняют все бетонным раствором.
