Строим смотровую яму в гараже своими руками

Основные требования к смотровой яме

Поскольку нормальным считается работа в полный рост, с поднятыми руками, глубина ямы обычно превышает рост человека.

При этом не обязательными, но очень полезными являются такие элементы, как:

• качественно укрепленный край углубления. Поскольку пол гаража обычно забетонирован, лучше использовать для укрепления металлический уголок. Его можно установить на стадии бетонирования;
• освещение. Свет не должен слепить глаза, и при этом лучи направляются не вниз, а вверх, к днищу ремонтируемого автомобиля. Поэтому в качестве светильников обычно используют модели с направленным мягким светом;
• полка/полки или ниши для инструментов. Ниши удобнее, поскольку меньше риск в ограниченном пространстве задеть их рукой или плечом, травмироваться или просто уронить все нужное на пол;
• настил или крышка, закрывающие яму вне моментов использования.

Размеры смотровой ямы во многом зависят от того, какой именно транспорт обслуживается в гараже/мастерской. На схеме ниже показаны примерные габариты углубления и положение колесоотбойников (если они устанавливаются).

Ширина смотровой ямы для легковых автомобилей редко составляет более 1 м, а чаще – 80 см. Это связано с относительно небольшим расстоянием между колесами машины, а ведь от внутренней кромки колеса до края ямы должно оставаться не менее 20 см!

Если размеры гаража или мастерской позволяют, имеет смысл сделать один край канавы со ступеньками, как показано на чертеже ниже. При этом следует иметь в виду, что возможность выйти из углубления должна быть даже в том случае, когда машина стоит на ней. Следовательно, длина канавы должна быть как минимум на 1 м больше, чем общая длина автомобиля (ступени не учитываются).

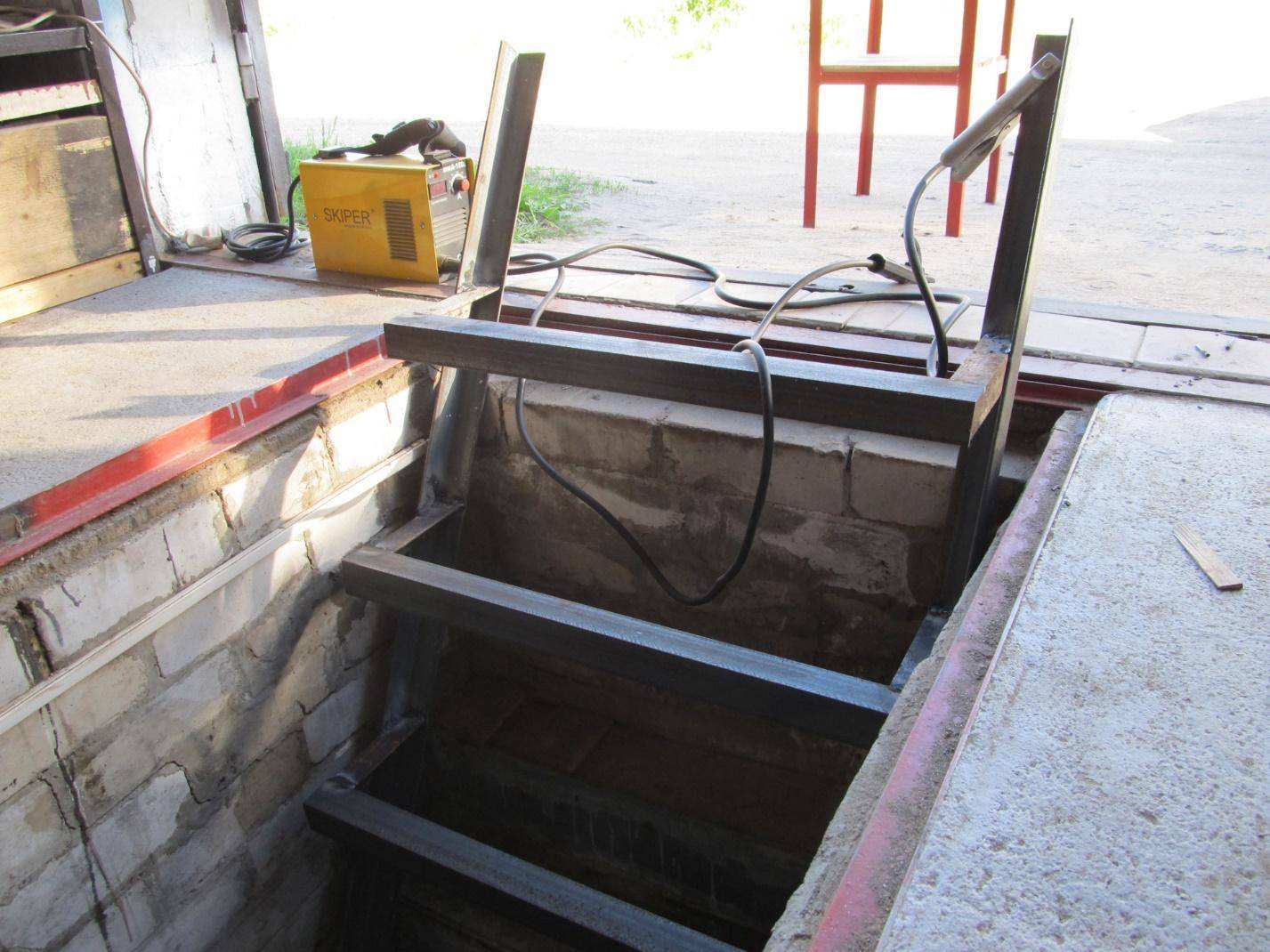

Если для полноценной лестницы места недостаточно, можно устроить металлическую или деревянную лестницу.

Точные размеры смотровой ямы ГОСТами не регламентируются, большая часть параметров оставляется на усмотрение проектировщика в конкретном случае с учетом класса и особенностей ремонтируемой техники. Однако ряд параметров гаража или мастерской, имеющих отношение к обустройству канавы, определяются СНиП 21-02-99:

• между стеной строения и стенкой машины должно быть не менее 0,8 м;
• колонны, пилястры, любые другие внутренние и пристенные элементы конструкции должны быть удалены от борта авто на 0,5 м минимум;
• обязательна достаточная прочность пола и краев, а также внутренней конструкции (бетонных или кирпичных/блочных стен) смотровой канавы.

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно. Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

• Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
• Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
• Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении. Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Разбор гаражного пола и земляные работы

Вначале необходимо освободить помещение гаража от посторонних предметов, чтобы не создавались помехи в ходе строительства. По заранее определенным размерам размечается участок пола, по углам будущей ямы забиваются колышки и растягивается бечевка.

Выкапывая котлован, почву выносят наружу. Глину не стоит убирать слишком далеко. Она пригодится для уплотнения стенок. После достижения необходимого уровня по глубине, подравниваются стенки, до полного достижения прямолинейности и вертикальности профиля.

Дно тщательно выравнивается, и насыпается подушка из слоев щебня (до десяти сантиметров) и песка (пять сантиметров). Песок утрамбовывается до достижения максимальной плотности, с добавлением воды. Затем настилается гидроизоляционная пленка.

Какая заливка лучше

Если вы решили построить гаражное сооружение, то именно полу не забудьте уделить особое внимание. Необходимо знать правильную технологию заливки напольного покрытия в гараже для того чтобы он не раскрошился, не пошел трещинами и не подвел вас

Необходимо знать правильную технологию заливки напольного покрытия в гараже для того чтобы он не раскрошился, не пошел трещинами и не подвел вас.

Для многих владельцев порой гараж значит больше чем квартира и полу они придают не только чисто эксплуатационные качества, а предпочитают преобразить декоративным покрытием гаражную основу. Для этого часто используют специальную керамическую напольную плитку, которая имеет высокую прочность. С этим покрытием гараж станет более эстетичным, и плитка укрепит его. Большинство автолюбителей в основном предпочитают самый простой вариант по устройству пола – качественную и надежную бетонную стяжку.

Какими качествами должно обладать в гараже напольное покрытие:

• Надежность, прочность, он должен выдерживать механические большие нагрузки;
• Пожаробезопасность, так как всегда в гараже присутствуют горючие вещества;
• К влиянию химических средств – устойчивость (пятен от растворителей, краски, технических жидкостей и масла не удастся избежать);
• Должен выдерживать повышенную влажность или ее недостаточность;
• Должна быть возможность для того, чтобы проводить регулярную уборку;
• Долговечность конструкции.

Пол должен выдерживать без деформации гарантированно довольно большой вес.

Сложности, с которыми можно столкнуться

Автовладельцу необходимо учесть следующие проблемы, которые иногда сопутствуют устройству смотровой ямы:

• неглубокое залегание грунтовых вод – потребуется выполнять тщательную гидроизоляцию, а если полностью устранить проблему не удается – устроить приямок и дренаж для скапливающейся влаги;
• недостаточная площадь помещения, где устраивается яма – в этом случае строительство следует выполнять в другом месте. Ни в коем случае котлован не должен повредить фундамент существующих конструкций;
• ненадлежащее качество материалов – при покупке цемента и других составов следует обращаться в проверенные торговые точки, поскольку, в случае недостаточного качества, выполнение работ значительно затянется и повлечет перерасход средств.

Работы должны быть предварительно организованы, просчитан необходимый объем материалов, подготовлены инструменты и оборудование. Строительство следует выполнить в максимально короткие сроки, чтобы уложиться в подходящие температурные условия сезона и обеспечить качество работ.

Смотровая яма – необходимый элемент гаража любого автолюбителя, но при ее сооружении необходимо обеспечить соблюдение всех требований в плане подбора материалов и разработки проекта.

Это позволит гарантировать удобство работ по техническому обслуживанию и ремонту автомобиля, с соблюдением требований безопасности.

Шаг третий: гидроизоляция и утепление

Описанная выше процедура подготовки котлована применима, когда гараж находится в местности с достаточно сухим грунтом. Если почва влажная, то существует риск подтопления и постоянной сырости внутри ямы. В такой ситуации нужны дополнительные меры гидроизоляции дна сооружения.

Чаще всего используются:

• Материалы, основу которых составляет битум (долговечны, недороги, просты в укладке);
• Полимерные мембраны (прочны, долговечны, хорошо совместимы с другими материалами);
• Проникающая гидроизоляция (высокая степень защиты от влаги, устойчива к колебаниям температуры);
• Жидкая резина (очень высокая степень защиты, но обрабатываемая поверхность не должна иметь повреждений).

Для дополнительной защиты от влаги бетонный раствор готовят с использованием специальных добавок.

Чтобы не замёрзнуть, ремонтируя автомобиль зимой, смотровую яму лучше утеплить. Так можно дополнительно сэкономить на электроэнергии, расходуемой на отопление гаража. Утепление должно быть предусмотрено еще на этапе определения габаритов котлована. Среди современных утеплителей лучшим считается пенополистирол. Он обладает следующими свойствами:

• Не гниёт;
• Не горит;
• Не пропускает влагу;
• Хорошо крепится к бетонным поверхностям с помощью клея;
• Дёшево стоит;
• Безопасен для здоровья.

Для стен обычно рекомендуют использовать пенополистирол марки ПСБ-С-25, для пола — ПСБ-С-35. Материал укладывают слоем толщиной 50 мм. Для фиксации используют клей на цементной основе или крепление на «парашюты».

Способы гидроизоляции

Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.

Наружная защита

Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.

Второй способ наружнойгидроизоляции

Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.).  Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце «перехлеста». Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована

При дальнейших работах важно не повредить мембрану

Внутренняя гидроизоляция

Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она  и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.

Пропитка глубокого проникновения в разы снижает гигроскопичность материала

Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).

Устройство кессона

Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он «всплывает».

Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.

Еще один способ исключить»всплытие» кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.

Приямок для сбора воды

Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.

Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.

Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).

Пошаговое руководство по строительству овощной ямы с утеплением

Строительство овощной ямы имеет свои особенности.

Чертёж

Для овощной ямы важны и наличие гидроизоляции, и глубина.

Точка промерзания зависит от региона расположения гаража, например, в северных областях земля промерзает до 150 см. Учитывая этот факт, следует выкопать котлован глубиной не менее 190 см. От 10 до 15 см необходимо выделить для дренажной прослойки под основанием, ещё около 10 см требуется для установки перекрытия. Остаётся 170–175 см для размещения полок, стеллажей и ниш для овощей и освещения. Глубина зависит и от роста хозяина.

Вариант с оптимальными размерами для этого сооружения

Оптимальная ширина ямы для овощей составляет 150 см. Этот размер позволяет оптимально поместить полки и стеллажи, при этом человек не будет стеснён в движениях внутри ямы. Для подбора длины нужно придерживаются правила — котлован не должен доходить до стен гаража ближе чем на 50 см.

Необходимые материалы и инструменты

Для изготовления овощной ямы в гараже потребуются следующие материалы:

• гидроизоляционное полотно;
• арматурные прутья;
• песок;
• гравий;
• доски для опалубки;
• металлические уголки;
• проволока;
• кирпичи, металлические листы, доски или бетон М 250.

При строительстве этого сооружения не обойтись без таких инструментов:

• штыковой и совковой лопаты;
• бетономешалки;
• ёмкостей для бетонной смеси и воды;
• паяльной лампы;
• двустороннего скотча;
• шуруповёрта.

Расчёты материалов для возведения овощной ямы аналогичны смотровой.

Инструкция по изготовлению

Подготовив все необходимые инструменты и материалы, можно приступить к строительству овощной ямы:

1. Необходимо провести размету участка под котлован. Это удобно сделать с помощью натянутого шнура и колышков.
2. Когда разметка готова, можно приступать к земельным работам. Определяя размеры будущей ямы, следует учитывать толщину стен и пола в соответствии с выбранным материалом для строительства.
3. Стены и пол нужно покрыть слоем битума. Эта процедура обязательна в том случае, если уровень грунтовых вод довольно высокий. Битум послужит дополнительным гидроизоляционным слоем.
4. Теперь пришло время возвести основание. Для этого потребуется выровнять поверхность дна ямы, затем насыпать песок, равномерно распределить его. После этого спрессовать этот слой до получения толщины в 10 см. Сверху песчаной подушки поместить гравий, который тоже необходимо утрамбовать.

Утрамбованный гравий с песком выполнят дренажную функцию

Бетонная смотровая яма своими руками

Это один из самых популярных вариантов обустройства. Процесс подробно описан в видео ниже.

При выборе размеров для котлована необходимо учесть планируемую толщину стенок и увеличить глубину смотровой ямы на толщину песчано-гравийной подушки.

Котлован немного (или достаточно сильно, с углом до 30 градусов при сыпучем грунте) расширяется кверху.

После получения углубления необходимых габаритов в рыхлом грунте имеет смысл обмазать стенки глиной – это помешает им осыпаться в процессе дальнейших работ.

На выровненное дно засыпают 6…10 см щебня и столько же песка, слои трамбуют вручную или с применением механической трамбовки. Далее заливают первичный слой бетона – «молоко» для скрепления трамбованной подушки. Сразу же организуют гидроизоляцию. На фото показано два слоя – обычная полиэтиленовая пленка на дне и более солидная на дно и всю высоту стенок с захлестом на пол гаража. Стыки и углы ОБЯЗАТЕЛЬНО проклеиваются и делаются внахлест.

После этого укладывают армирующую сетку и заливают основной слой.

Для бетонирования стенок потребуется опалубка. Поскольку важна внутренняя поверхность ямы, опалубку устанавливают изнутри, предварительно закрепив на стенках котлована армирующую сетку.

До бетонирования необходимо установить вытяжную и приточную трубы вентиляции.

Также устанавливаются короба с заключенными в гофро-рукав кабелями подачи электроэнергии.

После установки опалубки выполняется бетонирование.

Желательно одновременно выполнить бетонирование всего пола в гараже – это сократит время на обустройство.

После набора бетоном проектной прочности (хотя бы 50…60%) можно убрать опалубку, проверить свободный проход воздуха в вентиляционные трубы, положение и работоспособность электропроводки.

В нишах обустраивают розетки и светильники.

Стены штукатурят изнутри и окрашивают (по желанию). Монтируют дощатый настил на яму.

Обратите внимание: дощатые крышки делаются из отдельных частей. Так удобнее поднимать их по мере необходимости, проще заменять поврежденные части. Деревянные детали смотровой ямы обязательно следует обрабатывать антисептиком

Деревянные детали смотровой ямы обязательно следует обрабатывать антисептиком.

Смотровая яма, что нужно знать перед постройкой

Наличие смотровой ямы в перечне оборудования гаража не только делает владельца более самостоятельным в деле обслуживания автомобиля, но дает уверенность что в случае продажи гаража его стоимость сразу увеличится на солидную сумму, ведь правильно оборудованная смотровая яма это существенный бонус в оборудовании гаража.

Однако, просто вынуть из пола 1-2 кубометра грунта, залить пол бетоном а стены выровнять кирпичом это только теория строительства, причем не совсем верная, а на практике оборудование смотровой ямы это ответственная и сложная операция.

Первым и наиболее важным вопросом в строительстве этого сооружения стоит вопрос глубины залегания водоносного горизонта. Слишком поднятый к поверхности горизонт грунтовых вод грозит не только подтоплением ямы, но и при определенных условиях созданием в нем условий для разведения рыб. Нередки случаи, когда оборудованная яма, становилась постояннодействующим бассейном, в который постоянно поступала вода из водоносного горизонта.

            Второй немаловажный момент – это безопасность. Относительно безопасности, то здесь необходимо помнить о следующих моментах:

• Правильное размещение смотровой ямы;
• Оборудование ее всеми необходимыми средствами пассивной безопасности;
• Размеры для безопасной работы в ней;
• Наличие вентиляции в яме;
• Использование в качестве электропитания освещения только безопасного напряжения для человека.

Размещение ямы относительно въездных ворот гаража, стен и остального гаражного пространства требует, чтобы постановка автомобиля осуществлялась без дополнительных маневров. А это значит, что постановка на яму автомобиля должна осуществляться с первого раза, при заезде машины в гараж.

            К средствам пассивной безопасности в данном случае относится обязательное наличие отбойников, препятствующих сползанию автомобиля в яму, лучше всего оборудовать отбойники высотой 10-12 см из трубы или швеллера, такая форма не дает возможности съехать в яму. Кроме этого, в яме обязательно оборудуются крепления для установки в них страховочных поддонов, закрывающих яму на то время, пока ей не пользуются.

            Габариты ямы во многом позволяют обеспечить комфортную работу в ней, при этом, для разных типов ям эти размеры могут несколько отличаться друг от друга:

• Для ямы половинного размера глубина и ширина выбирается с таким условием, чтобы можно было находиться под автомобилем на специальной тележке, а до мест ремонта свободно дотягиваться рукой, при этом не касаясь днища корпусом тела, даже при повороте набок.
• Для полноразмерной ямы глубина выбирается с учетом того, что над головой до днища остается пространство минимум в 15 см.
• Ширина ямы обычно выбирается в пределах 1,0-1,1 метра.

Сохранность автомобиля, предохранение его кузова от гниения во многом зависит от правильно оборудованной вентиляции гаража, в которой вентиляция смотровой ямы играет немаловажную роль. Оборудованная по всем правилам вентиляция ямы позволит избежать проблем с повышенной влажностью в гараже и сохранить вузов автомобиля от коррозии и гниения.

Работая под автомобилем необходимо правильно организовать освещение, здесь возможно, использование как традиционных переносных фонарей на удлинителе, так и стационарно установленных влагозащищенных светильников, оборудованных электропроводкой с напряжением 36 или 12 вольт постоянного тока.

Однако, как показывает практика это далеко не полный список необходимых сведений для постройки правильной смотровой ямы, в каждом отдельном случае этот список может быть дополнен и другими пунктами, например, дополнительной полкой для инструментов или двумя выходами с лестницей для удобства работы.
