Требования к заливке стяжки водяного теплого пола

Чистовая

Укладка теплого пола в стяжку производится после завершение всех подготовительных и монтажных работ. В современном строительном производстве чистовое покрытие для водяного теплого пола состоит из утеплителя, гидроизоляции, нагревательных элементов, собственно стяжки, финишного покрытия.

• Подготовка. Очищают поверхность для заливки от наплывов раствора и пыли. Затем бетонное основание пропитывают битумной мастикой, которую наносят при помощи малярного валика 250 мм.
• Армирование. На подготовленную поверхность укладывают металлическую стеку с размером ячеек 50-100 мм. Между собой листы скрепляют вязальной проволокой.
• Укладка утеплителя. Используют базальтовую минеральную вату и экструдированный пенопласт. Толщина слоя 50-100м. Если он 100 мм, то укладывают два ряда утеплителя по 50 мм каждый.

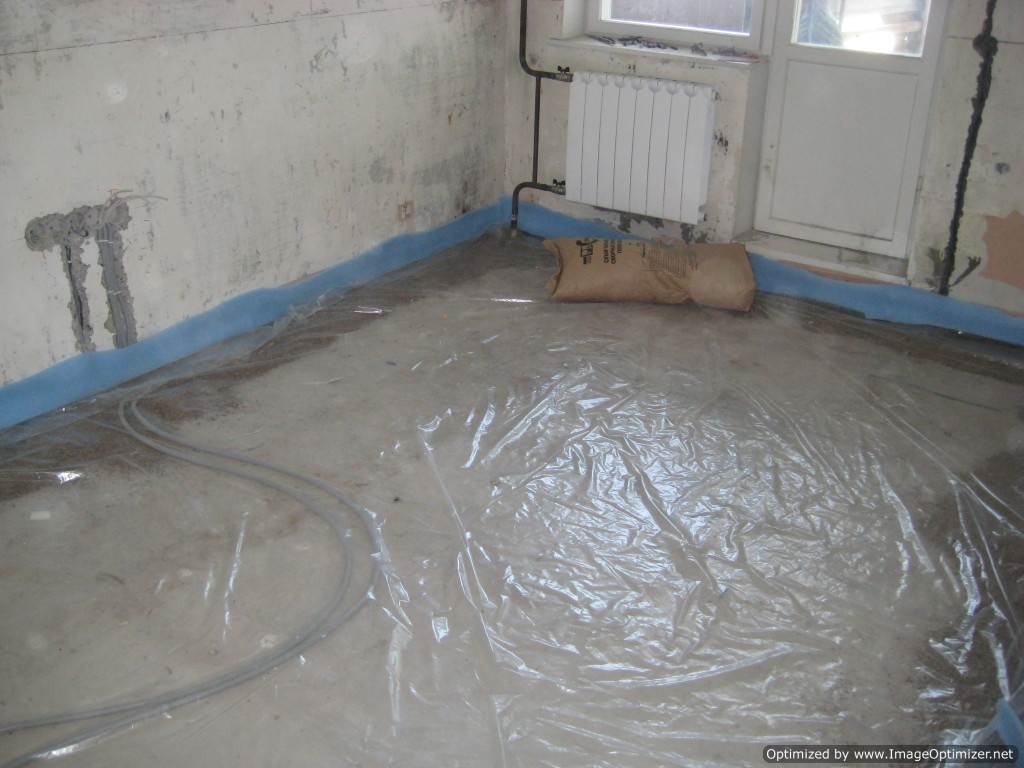

• Демпферная лента. Ее наклеивают по всему периметру комнаты между стеной и полом. Лента нивелирует температурное расширение чистовой стяжки.
• Монтаж нагревательных элементов. Если для утепления используют обычные листы пенопласта, то в них проделывают канавы, в которые укладывают трубы. Существуют рифленые маты, где места укладки труб уже подготовлены и отделаны алюминиевыми пластинами для отражения тепла.

Есть третий варианта. Теплые водяные полы монтируют из готовых блоков, которые собирают между собой на месте. В трубах уже залита специальная жидкость для нагрева.

Маяки монтируют вдоль длинной стены помещения. Первый профиль ставят на расстояние 300-400 мм от стены. Для определения горизонта используют лазерный уровень. По нему крепят первый маяк. На остальные отметку переносят при помощи строительного уровня длинной 1000-1500 мм. К заливке приступают через 24 часа после монтажа маяков.

Бетонная стяжка для водяного теплого пола заливается полосами, начиная от дальнего угла. Ее толщина зависит от размера труб и способа их крепления. Среднее значение для водяного пола 50-70 мм. Поверхность с помощью правила разравнивают волнообразными движениями

В процессе заливки могут возникнуть паузы. Такие промежутки плохо сказываются на монолитности покрытия. Есть способ минимизировать потери прочности от неравномерной заливки. Перед продолжением укладки раствора крайний участок смачивают семью из воды и цемента.

Срок высыхания стяжки зависит от ее толщины и общей влажности в помещении. В среднем оставляет 10-14 суток. Если в комнате слишком жарко, то стяжку проливают одну неделю водой каждые 12 часов.

Есть способ точного поредения готовности поверхности. На бетон кладут бумажную салфетку и накрывают сверху банкой. Через 12 часов банку снимают. Если салфетка осталась сухой, то раствор высох, если влажной, то еще не затвердел до конца.

Важно! В системе теплый пол толщина бетонной или цементно-песчаной основы влияет на тепловые характеристики. Если она будет слишком тонкая 30-40 мм, то качество обогрева ухудшится

Устройство деформационных швов. Они необходимы для помещений площадью больше 20 м2. Швы нарезают с шагом 1500-2000 мм. Для этого используют болгарку и пильный круг по бетону. Ширина шва 2-3 мм. После пропила их очищают от пыли и заделывают герметикам на 2/3 глубины. Остальную часть шва замазывают цементно-песчаным раствором. Качественно сделанные деформационные швы предотвратят появление трещин в стяжке от температурных колебаний.

Деформационные зазоры

Чаще всего трещины появляются из-за неправильного расположения температурных зазоров. В отличие от простой стяжки, технология заливки теплого пола не допускает устройства монолитной плиты в комнатах большой площади или сложной формы.

В таких случаях комнату делят на мелкие зоны и разделяют демпферной лентой шириной 0,5-1 см.

На фото показана схема деформационных швов

• Площадь каждого участка не должна превышать 30 кв. м, а длина сторон должна быть менее 8 метров. При этом соотношение между длиной и шириной стен комнаты не должно превышать 1 к 2.
• Если комната имеет угловую или более сложную форму, её нужно разделить на участки прямоугольной или квадратной формы.
• Также иногда используются промежуточные разделительные линии. Их делают с помощью мастерка на 1/3 глубину раствора.
• Все швы после высыхания бетона потом герметизируют.

Также СП 41-102-98 рекомендует:

• Для укладки контура использовать цельные трубы;
• При прохождении труб через деформационный шов, они должны быть защищены оболочкой из гофры или другого материала, длиной более 1 метра;
• Трубы отопления крепить к полу на специальные V-образные скобы или на проволоку с мягкой подкладкой.

Крепление труб к сетке

Нюансы контрольной проверки

При обустройстве стяжки мокрого типа из бетона или цементно-песчаной смеси нанятой бригадой не стоит торопиться и сразу же оплачивать их услуги. Предстоит дождаться полного застывания искусственного камня. Причем первые 2 недели поверхность накрывают пленкой, периодически смачивают водой, чтобы максимально напитать влагой.

Затем нужно выждать время, а это около месяца, чтобы состав, покрывший трубы теплого пола, кристаллизовался. Срок зависит от толщины слоя – это индивидуальный показатель для каждого случая.

Как только отведенное время на затвердение истекло, можно проводить ревизию поверхности, обустройством которой занималась нанятая бригада. Есть некоторые нюансы, которые следует проверить при приеме их работы.

Первым делом время следует внимательно осмотреть поверхность – наличие трещин явно свидетельствует о допущенных ошибках. Такую работу принимать нельзя

При осмотре надо обратить внимание на каждый участок стяжки во всех комнатах – наличие блеска нежелательно, верхний слой должен быть ровный, равномерно серый, без сколов и трещин. Затем проверяется ровность поверхности двухметровой рейкой – правилом

Его прикладывают в нескольких местах к стяжке. Норма, если зазор не превышает 4 мм. Это СНИП 3.04.01-87, таблица 25

Затем проверяется ровность поверхности двухметровой рейкой – правилом. Его прикладывают в нескольких местах к стяжке. Норма, если зазор не превышает 4 мм. Это СНИП 3.04.01-87, таблица 25.

Следует проверить уклон по горизонту – допустимо при длине 4 метра отклонение от горизонтали не более 0,2 процента. Выходит, что в этом случае допустимый уровень уклона 8 мм

Для простукивания лучше взять не молоток, а деревянный брусок и торцом простучать. Проверяется вся поверхность – звук одинаковый, звенящий. Если глухой, то имеются отслоения стяжки от основания.

Если поверхность с честью выдержала проверку, работу можно принимать и оплачивать бригаде честно заработанные деньги. Если же это результат самостоятельной работы, то им можно гордиться.

Теперь осталось провести тепловые испытания

Важно помнить, что их запускают через месяц, не раньше. Начинают с 25 с ежедневным увеличением температуры на 5 градусов, пока она не достигнет проектной величины, не забывая следить за потерей давления

Правила и примеры расчетов водяной напольной системы обогрева приведены здесь. Рекомендуем ознакомиться с полезной систематизированной информацией.

Минимальная и максимальная толщина стяжки под тёплый пол

Минимальная толщина

Толщина стяжки тёплого пола

СНиП указывает 20 мм, однако, это относится к металлоцементной стяжке. Если не использовать армирование, то профессионалы рекомендуют высоту стяжки, не менее 40 мм (при условии, что диаметр водяной трубы, не превышает одного дюйма (25 мм)). Это связано с тем, что маленькая толщина не сможет обеспечить необходимую прочность напольного покрытия. Конечно, для тонкой стяжки тоже есть свои условия, в их числе:

— Наличие уже имеющегося чернового пола;

— И так называемая черновая стяжка (позволяющая вести дальнейшие работы на ровной поверхности).

Тонкий слой недопустим в технических помещениях, типа гаража, и комнатах с более интенсивными нагрузками, например, кухни, ванны, прихожей.

Иногда застройщики предлагают выравнивать перепады уровня пола, за счёт толщины. Последствия — неоднородный прогрев. У моего коллеги так и было. Перепады уровня в одном из помещений достигали 13 см(!). Он не дал согласие, и строители «решали» проблему с помощью подсыпки щебня, песка, керамзита, а также отбойного молотка.

Максимальная толщина

Укладываем трубы

Точного определения цифры, того, какую необходимо делать максимальную толщину пола для стяжки, ни один нормативный строительный документ, не даёт. Однако есть нормы, позволяющие оптимально рассчитать распределения тепла. Так в жилых помещениях бетонные покрытия, под которыми проложены водяные коммуникации, должны выдерживать статическую нагрузку в 2 кН/м².

Это подразумевает то, что стяжка над трубами, должна быть не меньше 45 мм. При использовании армирования, например, проволочной сетки с ячейками 100 х 100 мм и диаметром в 3 мм, толщину стяжки можно уменьшить на 10 — 15 мм.

Исходя из них, СНиП 3.04.01-87 считает, что для стандартного водяного пола оптимальным будет слой в 55 — 65 мм (в этом показателе учтено и напольное покрытие).

Эксперты рекомендуют придерживаться следующего соотношения, в котором от диаметра водяной трубы зависит толщина раствора:

• Для трубы МВ 12 – 60 мм;
• Для трубы МВ 17 – 65 мм.

Учитывая возможные нагрузки, для жилья, не рекомендуется превышать 100 мм. В нежилых помещениях, например, кафе-ресторанах, автосалонах, фитнесах и тому подобных – не больше 200 мм. А толщина в 300 мм используется в производственных помещениях, ангарах и т.п.

Неизбежное утолщение стяжки может быть оправданно в нескольких случаях:

• Если фундамент строения одновременно является полом. В этом случае, например, моностяжка в 150 мм будет элементом общей несущей конструкции;
• При устройстве тёплого пола в помещении с усиленной нагрузкой (тот же хозблок или гараж).
• При обустройстве пола на пучинистых и проблемных грунтах.

Схема тёплых полов

Толстая стяжка помимо дополнительных капитальных затрат, сулит ещё некоторые казусы. В их числе: более длительное время прогрева и повышенные расходы на энергоносители.

На этом пока всё. Надеюсь, информация будет полезной. Да, ещё добавлю: некоторые компании предлагают на своих сайтах «калькуляторы расчёта толщины стяжки», однако, зачастую производители труб для тёплого пола (Valtec, Herz,  Stamar и др.) рекомендуют разные параметры толщины.

Читайте, спрашивайте, подписывайтесь в блоге. Отправляйте ссылки друзьям и знакомым. Успехов и оптимальной толщины стяжки Вашему тёплому полу!

Цитата мудрости: Не теряйте чувство юмора. Юмор для человека то же, что аромат для розы.

https://youtube.com/watch?v=VuiEDOROFNU%2520

Замеры и маяки

Для того чтобы выставить направляющие необходимо по всему периметру комнаты провести горизонтальную линию на расстоянии 1,5 метров от пола. После этого нужно:

1. Отвесить от полученной линии расстояние до перекрытия, получив самую высокую и самую низкую точки поверхности.
2. Прибавить к уровню наивысшей точки 4 см и провести еще одну линию.
3. На уровне верха стяжки зафиксировать дюбели и натянуть по ним шнур.
4. Установить на деревянные клинки металлический профиль таким образом, чтобы его верхушка совпадала с уровнем натянутой веревки. Маяки при этом устанавливаются на расстоянии порядка 5 см от стен.

После этого подготовьте первый слой стяжки.

Полусухая стяжка

Чтобы снизить количество недостатков бетонной стяжки, необходимо ввести в состав стяжки для теплого пола пластификаторы и добавки. Благодаря этому меняются свойства раствора и сокращается время высыхания. Кроме того добавки позволяют использовать меньшее количество воды, поэтому стяжка получает название полусухая.

Использование такой стяжки имеет несколько преимущественных моментов:

• Незначительный период высыхания благодаря незначительному количеству жидкости.
• Получение более ровной поверхности.
• Повышение водостойкости бетона, что особенно актуально для пола в бане, ванной и кухне.
• Сохранение пластичности на протяжении долгого времени, что позволяет замешивать большее количество раствора.
• Пластичная смесь для заливки теплого пола укладывается более плотно, максимально заполняя пустоты. В результате стяжка отличается однородностью и более высокой теплоотдачей.
• В процессе созревания стяжки не появляются трещины, так как усадка практически отсутствует.
• Эксплуатация поверхности возможна уже через 12 часов.
• В большинстве случаев укладка финишного покрытия может выполняться через 28 дней, а при введении в раствор определенных добавок – через 7 дней.

Недостатки у такого метода также имеются, среди них можно выделить следующее:

• Более высокая стоимость некоторых смесей для теплого пола.
• Значительный коэффициент паропроницаемости.
• Долгое первоначальное схватывание раствора. В этом случае проблема может быть решена с помощью специального ускорителя твердения.

Для полусухой стяжки можно использовать готовую смесь для теплого пола, к которым достаточно добавить определенное количество жидкости в соответствии с инструкцией на упаковке. Кроме того можно приобрести пластификаторы отдельно и добавлять в раствор по своему усмотрению. Все сухие смеси для стяжки теплого пола содержат определенные компоненты, поэтому следует придерживаться рекомендаций производителя по приготовлению раствора для полусухой стяжки.

Одним из современных способов армирования бетонной стяжки теплого пола можно назвать добавление в раствор фиброволокна. В результате прочность бетона значительно повышается, а его водопроницаемость наоборот уменьшается, также предотвращается образование трещин. Эффективность добавки достаточно велика, поэтому повреждение нагревательных элементов полностью исключается. Кроме этого отмечается более гладкая и привлекательная поверхность.

Применение фиброволокна выполняется по определенной схеме. Если раствор готовят в бетономешалке, то добавка вводится за несколько минут до готовности. При ручном замесе компонент добавляют к сухим ингредиентам и доводят смесь до однородности. После этого начинают вливать воду небольшими порциями. Для качественной стяжки достаточно 900 грамм добавки на один кубический метр готового раствора. Несмотря на высокую стоимость фиброволокна, его добавление существенно повышает теплоотдачу поверхности.

Если возможность использования фиброволокна отсутствует, то качество стяжки повышается за счет укладки металлической или полимерной армирующей сетки. Выбор материала зависит от типа теплого пола: для водяных полов рекомендуется использовать металлическую сетку, для электрических полов – из полимерных материалов. Также иногда делают сухой теплый пол, который исключает использование различных растворов.

Как определить основные характеристики

Чтобы разобраться, какая стяжка лучше для теплого водяного пола, надо сделать расчет. В таблице ниже приведены данные по температуре поверхности для разных вариантов финишных покрытий.

Во всех вариантах приняты следующие исходные данные:

• Тип трубы: сшитый полиэтилен, диаметр 20 мм, толщина стенок 2 мм.
• Температура воды в подающей/обратной магистрали: +50°C/ +40°C.
• Снизу на железобетонном перекрытии между этажами здания установлена теплоизоляция из вспененного пенополистирола толщиной 80 мм.
• Высота основной стяжки водяного теплого пола составляет 7 см.

Температура поверхности при разных видах стяжки

Тяжелый бетон с наполнителем из гранитной крошки
Расстояние между линиями, мм	100	150	200
Линолеум без утеплителя, °С	29	28	27
Ламинат на деревянной подложке, °С	26	25	25
Плитка керамическая, °С	33	31	30
Смесь песка и цемента
Расстояние между линиями, мм	100	150	200
Линолеум без утеплителя, °С	28	27	26
Ламинат на деревянной подложке, °С	26	25	25
Плитка керамическая, °С	31	30	29
Полусухая строительная смесь
Расстояние между линиями, мм	100	150	200
Линолеум без утеплителя, °С	25	24	23,8
Ламинат на деревянной подложке, °С	24	23,5	23,2
Плитка керамическая, °С	27,3	26	25,5

Из полученных данных видно, что довольно популярные «сухие» строительные смеси – худший вариант. Они удобны в применении. Но созданное покрытие стяжки водяного теплого пола будет обладать низкой теплопроводностью.

Следует отметить не только первую позицию в сравнительной таблице, но и высокую прочность тяжелого бетона. Вместо гравия и других традиционных наполнителей можно использовать фиброволокна.

Данные из таблицы также демонстрируют, как изменяются потери при установке разных финишных покрытий. Линолеум, ламинат, натуральный паркет плохо проводят тепло. Даже при высокой температуре в подающей магистрали не получится приблизиться к идеальной теплоте поверхности. Лучший вариант – керамическая плитка.

Распределение тепла

Этот снимок создан с помощью тепловизора. Красным тоном выделены участки стяжки водяного теплого пола с более высокой температурой. Видно, что происходит, если расстояние между линиями выбрано слишком большое. Аналогичный результат будет в том случае, когда недостаточна температура воды, либо трубы установлены слишком близко у поверхности. Переместив их ниже, можно получить ровное распределение тепла. Но это повысит инерционность системы. Придется увеличивать слой бетона, уменьшать высоту потолков.

Заливка раствора

При маленьких объемах работ раствор можно замешать вручную в большой емкости, но в больших комнатах не обойтись без бетономешалки.

Чем заливать теплый пол?

Инструкция по приготовлению раствора:

• Цемент М300 и выше – 1 часть;
• Просеянный песок – 4 части;
• Вода – до образования однородной тестообразной смеси;
• Также обязательно нужно для увеличения прочности и эластичности добавить в раствор пластификатор и полипропиленовое фиброволокно.

Размешиваем раствор или заказываем готовый миксер и заливаем теплый пол. Вначале выливаем его в одну кучу и разравниваем равномерно лопатой. Затем берем правило, и выравниванием пол, двигая по направляющим маякам.

Учитывайте, что если вы заказываете миксер и заливается большая площадь, например весь этаж дома, то нужно все работы выполнять максимально быстро, поэтому вам понадобятся помощники. Спустя 3-4 часа раствор уже станет твердым и негодным к нанесению.

Выравниваем поверхность по маякам

Не стоит стараться с первого раза получить идеально ровную поверхность без разводов, мелкие неровности все равно будут появляться наутро. Поэтому проще наносить слой раствора немного выше маяков, а утром убирать излишки правилом, соскребая неровности. Чтобы сделать это, раствор не должен до конца застыть, но он должен быть уже твердым.

Если вы делаете всю работу своими руками в первый раз, то у вас может не получиться сделать идеально ровную поверхность сразу. Поэтому в зависимости от используемого финишного покрытия, вы можете залить стяжку самовыравнивающейся смесью для пола.

Как заливать полы теплые показано на видео в этой статье:

Защита бетона от высыхания

После этого нужно удалить маяки из стяжки, чтобы они не заржавели со временем. Штробы можно будет потом заделать свежим раствором.

После окончательного выравнивания (на следующее утро после заливки), нужно обрызгать поверхность водой и покрыть её полиэтиленовой пленкой. Это убережет стяжку от быстрого высыхания и появления трещин. В течение 3-7 дней нужно будет поддерживать оптимальную влажность, обрызгивая пол водой.

Смеси для наливного пола

Рассмотрим, чем можно залить греющие элементы и пол под ними.

Цементно-песчаный раствор. Из-за наличия песка смесь обладает хорошей пластичностью и удобна в работе. Наиболее подходящая марка – М200. При большой нагрузке используют более прочные растворы: М250, М300. Если помещение влажное, то подойдёт цемент М400. Для укрепления цементной смеси можно добавить в состав фиброволокно.

Пропорции раствора для стяжки (по массе):

• М200 — вода/цемент/песок — 0,48/1/2,8;
• М300 — вода/цемент/песок — 0,4/1/2,4.

Бетон из ПГС. Цементный раствор на песчано-гравийной смеси — это классический бетон. При устройстве теплых полов его можно использовать для заливки черновой стяжки. Получится крепкое и недорогое основание.

Расход материалов для бетона марки М300 будет: 1/5,6 — на один кг цемента М400 берут 5,6 кг ПГС (4й группы с содержанием гравия 60-65%).

Бетон из отсева. Отсев – это мелкофракционный щебень, который пропустили через сито (величина частиц до 10 мм). Он добавляется в смесь вместо песка. Неровности, характерные для частичек отсева способствуют укреплению стяжки. Однако это также усложняет укладку и затирку бетона.

Пенобетон. Отличительная особенность пенобетона – наличие в составе пенообразователя. Это делает материал ячеистым (у него появляется большое количество замкнутых пор). Он обладает повышенными звуко- и теплоизоляционными свойствами, весит меньше обычного бетона и демонстрирует большую прочность. При необходимости его можно легко сверлить.

Керамзитобетон. Керамзитобетон похож на обычную цементную смесь, но вместо тяжёлого щебня в него добавлены вспученные глиняные гранулы. Благодаря этому материал получается более тёплым и лёгким. Но керамзитобетон хрупок, и его нельзя использовать для заливки поверхностей, которые будут активно использоваться. Т.е. керамзитобетон используют для устройства стяжки под теплый пол.

Самовыравнивающиеся смеси (самонивелиры). Самонивелир позволяет получить ровную поверхность с меньшими трудозатратами. Можно использовать как для залива основания под теплые полы, так и для верхней стяжки, на которую ляжет половое покрытие. Этот материал стоит немного дороже остальных. Использовать можно, например, Церезит  (Ceresit) CN 176, Ровнитель цементный Юнис (Unis) Горизонт.

Гипсовый раствор. Для заливки полов не применяется!

Бренды

При выборе сухой готовой смеси следует отдавать предпочтение только качественной продукции. Существуют известные бренды, которые зарекомендовали себя с положительной стороны. К ним относятся следующие компании.

Knauf

Смесь UBO Knauf на основе цемента с использованием гранулированного пенополистирола обладает хорошей теплоизоляцией и звуконепроницаемостью. Применяется в качестве универсального раствора, не требующих дополнительных покрытий.

Смесь Boden Knauf на основе гипса с использованием полимеров позволяет создавать очень тонкие поверхности от 2-15 мм. Благодаря этим смесям, возможно выравнивание неровностей, достигающих 35 мм в высоту (даже 80 мм).

• Для черновой обработки подойдет смесь Boden 30. В
• качестве самовыравнивающеся применяется Boden 15 на основе гипса с добавлением пластификаторов.
• Для универсальной обработки используют Boden 25 на гипсовой основе с добавлением минеральных компонентов.

Ceresit

Смесь CN 80 применяется для грубой обработки. Универсальная строительная смесь под маркировкой CN 175, CN 76, CN 88, Tomsit DG не требует дополнительных покрытий и очень быстро высыхает. CN 68, Thomsit D, Thomsit DD используется в качестве самовыравнивающейся. Выравнивает основания до 60 мм толщиной.

«Основит» «Старолайн Т-41», «Микслайн Т-44» являются универсальными смесями. Выравнивают поверхности до 150 мм толщиной.

Grupa Altas

Смесь «Тайфун мастер № 44, №45» подойдет для первичной обработки поверхности.

• Смесь «Тайфун Мастер №41, №48» применяется как самовыравнивающаяся.
• «Тайфун Мастер № 40, № 47» используется как универсальная смесь.

«Сармат»

Смеси «Оптимал», «Сармат НВ-42», «Сармат НВ-40» подойдут для первичной обработки основания с большими неровностями.

• Смесь «Сармат НВ-45» может использоваться как самовыравнивающаяся.
• «Сармат НВ-43» используется как универсальный раствор.

Unis

Смесь «Горизонт» подойдет для первичной обработки основания с большими неровностями, а «Горизонт-2» используется в качестве самовыравнивающейся. Для универсальной обработки полов применяется «Горизонт Эко-Пол».

Bergauf

Смесьи Base, Easy Boden подойдут для первичной обработки основания с большими неровностями. Для универсальной обработки поверхности применяется Boden Inter Gross.

Ilmax

Смесь ilmax X-plan используется как самовыравнивающаяся, а Ilmax 6600, Ilmax 6650, Ilmax 6705 gypsplan, Ilmax 6715 rapidplan применяются как универсальные средства покрытия полов.

Составы на основе известных брендов имеют схожие компоненты, а отличаются лишь по виду песка. Мелкие крупинки способствуют образованию более жидкой консистенции. Тип изначальной поверхности определяет применение той или иной марки.

Универсальные средства удобны тем, что не требуют дополнительных покрытий. Однако их применение требует особой квалификации и знаний. Смесь лучше приобретать в крупных магазинах.

Следует обращать внимание на дату выпуска. Чем раньше она была выпущена, тем хуже качество

Температурные зазоры

Причина, по которой чаще всего на поверхности бетонного основания появляются трещины – это неправильно расположенные компенсационные зазоры. Правила обустройства теплого пола не предусматривают монтаж монолитной плиты в помещениях сложной планировки или в больших комнатах.

В данном случае предполагаемую отапливаемую площадь делят на несколько зон, разграничивая их демпферной лентой, имеющей ширину 5-10 миллиметров.

Обустройство температурных зазоров выполняют с учетом следующих нюансов:

1. Размер каждой зоны не должен превышать 30 «квадратов», а длина сторон быть меньше 8 метров. Соотношение между параметрами стен помещения не может не соответствовать пропорции 1:2.
2. Когда помещение имеет сложную планировку, его делят на зоны в форме квадрата или прямоугольника.
3. В некоторых случаях мастерком проводят разделительные линии примерно на третью часть глубины раствора.
4. После затвердевания бетона швы герметизируют.

Согласно нормам СП 41-102-98:

1. Когда производится заливка теплого пола, при монтаже отопительного контура следует применять цельные трубы.
2. При прокладке трубопровода, пересекающего температурный шов, нужно защищать источник тепла гофрированной оболочкой длиной больше одного метра.
3. Трубы необходимо фиксировать на полу, применяя для этого особые V-образные скобы или проволоку, имеющую мягкую подкладку.

Как приготовить раствор и залить стяжку

Наполнители для цементного раствора.

Сегодня раствор можно приготовить двумя способами. Первый подразумевает разведение сухой смеси водой до необходимой консистенции в соответствии с инструкцией. В основе таких смесей, как правило, находится гипс. Именно благодаря ему высыхание пола происходит довольно быстро, уже через неделю.

Главное при изготовлении смеси — придерживаться определенных пропорций, однако это не все. Нужно не допустить увеличения слоя заливки, то есть толщины, установленной стандартами. Данный размер должен быть прописан производителем. Как только работы окончены, необходимо обработать пол, примыкающий к стене, гидроизоляцией.

Довольно часто данный метод применяется не только когда осуществляется заливка теплого пола, но и в системах водного типа. Покрытие стяжкой трубы в этом случае должно быть более чем на 30 мм. Во избежание поломки элементов отопительной системы необходимо передвигаться в мягкой обуви.

Что касается второго способа, то он подходит для самостоятельного приготовления смеси из цемента, марка которого не может быть ниже М300. Это раствор обладает высокими теплопроводными свойствами, а также не подвержен агрессивному воздействию влажной среды. Его можно применять при стяжке толще 80 мм. Кроме того, она должна быть выше труб больше чем на 5 см.

Схема стяжки теплого пола с системой крепящих скоб.

Раствор делается из 1 части цемента и 4 частей песка с фракцией 0,8 мм. Что касается воды, то ее необходимо добавлять до того момента, пока консистенция не будет напоминать эластичное тесто. Раствор должен быть таким, чтобы из него можно было слепить шар и он не рассыпался.

Для облегчения работы с раствором цемента для стяжки применяется пластификатор, который позволяет увеличить способность массы разравниваться. К тому же стяжка над трубами уменьшается. Однако при этом следует учитывать, что температура тоже становится меньше, что позволяет избежать перегрева.

Перед тем как заливать стяжку пола бетоном, необходимо произвести подготовительные работы. Сначала надо очистить рабочую поверхность от различного мусора. Это позволит обеспечить качественное сцепление.

Далее укладывается утеплитель с гидроизоляцией, можно использовать простую пленку. После этого идет сетка с трубами, затем заливается подготовленный заранее раствор.

При на верхних этажах (2, 3 и т.д.) необходимость в гидроизоляции отпадает, как и в армирующей сетке.

Схема заливки бетонной стяжки.

Предварительно необходимо произвести подсчет объемов. Площадь комнаты (помещения), где устанавливается водяной пол, умножается на толщину, которая необходима. По современным стандартам заливка стяжки теплого пола возможна при толщине последнего в 65-70 мм. Что касается толщины самой стяжки, то она должна быть 45 мм. Если же в процессе работы используются самовыравнивающиеся смеси, то указанные показатели снижаются на 25 и 20 мм соответственно.

Если планируется использование мебели больших размеров, лучше всего прибегнуть к дополнительному армированию с помощью сетки, изготовленной из стали высокой прочности.

Стяжка в этом случае укрепляется фиброй или полипропиленовой стружкой.

После выравнивания залитого раствора следует прекратить работы на некоторое время. В зависимости от толщины слоя его высыхание длится до месяца. Стоит заметить, что для дальнейших работ обязательным условием является его полное высыхание.

Смеси для наливного пола

Рассмотрим, чем можно залить греющие элементы и пол под ними.

Цементно-песчаный раствор. Из-за наличия песка смесь обладает хорошей пластичностью и удобна в работе. Наиболее подходящая марка – М200. При большой нагрузке используют более прочные растворы: М250, М300. Если помещение влажное, то подойдёт цемент М400. Для укрепления цементной смеси можно добавить в состав фиброволокно.

Пропорции раствора для стяжки (по массе):

• М200 — вода/цемент/песок — 0,48/1/2,8;
• М300 — вода/цемент/песок — 0,4/1/2,4.

Бетон из ПГС. Цементный раствор на песчано-гравийной смеси — это классический бетон. При устройстве теплых полов его можно использовать для заливки черновой стяжки. Получится крепкое и недорогое основание.

Расход материалов для бетона марки М300 будет: 1/5,6 — на один кг цемента М400 берут 5,6 кг ПГС (4й группы с содержанием гравия 60-65%).

Бетон из отсева. Отсев – это мелкофракционный щебень, который пропустили через сито (величина частиц до 10 мм). Он добавляется в смесь вместо песка. Неровности, характерные для частичек отсева способствуют укреплению стяжки. Однако это также усложняет укладку и затирку бетона.

Пенобетон. Отличительная особенность пенобетона – наличие в составе пенообразователя. Это делает материал ячеистым (у него появляется большое количество замкнутых пор). Он обладает повышенными звуко- и теплоизоляционными свойствами, весит меньше обычного бетона и демонстрирует большую прочность. При необходимости его можно легко сверлить.

Керамзитобетон. Керамзитобетон похож на обычную цементную смесь, но вместо тяжёлого щебня в него добавлены вспученные глиняные гранулы. Благодаря этому материал получается более тёплым и лёгким. Но керамзитобетон хрупок, и его нельзя использовать для заливки поверхностей, которые будут активно использоваться. Т.е. керамзитобетон используют для устройства стяжки под теплый пол.

Подробнее о устройстве чернового пола из раствора с керамзитом показано в видео уроке.

Самовыравнивающиеся смеси (самонивелиры). Самонивелир позволяет получить ровную поверхность с меньшими трудозатратами. Можно использовать как для залива основания под теплые полы, так и для верхней стяжки, на которую ляжет половое покрытие. Этот материал стоит немного дороже остальных. Использовать можно, например, Церезит (Ceresit) CN 176, Ровнитель цементный Юнис (Unis) Горизонт.

Гипсовый раствор. Для заливки полов не применяется!
