Описание процесса
В ходе проведения промывки удаляются грязь, наслоения, известковый налет, окалина, ржавчина. Для успешной очистки выполняется ряд расчетов и предварительных шагов:
- Параметры трубопровода: длина, диаметр.
- Расход и давление воздуха.
- Скорость и напор носителя.
- Замеры отдельных групп стояков.
- Проверка наличия запорной аппаратуры.
- Необходимость добавления химических средств для старых систем.
- Демонтаж оборудования, которое может пострадать от высокого давления.
Если длина трубопровода небольшая, осуществляют врезку патрубков на входе и выходе. Первый нужен для обратного движения, второй – служит для отвода грязной воды. При наличии крупных магистралей к работе подключают насосы для повышения скорости движения носителя и в случае недостаточной мощности компрессора. Существуют два метода гидропневматической промывки системы отопления:
1. Наполнительный метод.
Технология считается достаточно сложной, так как в процессе происходит заполнение жидкостью, затем подается сжатый воздух через каждые 15 минут. В работе участвует компрессор. При помощи гидроудара с поверхностей счищаются отложения, и поднимается грязь с нижней части радиаторов. Теплоноситель с примесями выпускают через сливной клапан системы. Промывка производится в несколько этапов, до момента полного освобождения оборудования от накипи. Способ весьма эффективен, но сложен в исполнении, поэтому лучше доверить обработку специалистам.
Прочистка системы отопления представляет собой одновременную закачку жидкости и воздуха через все участки. Перед подачей воды необходимо закрыть кран сборника, при работе компрессора откручивают спускной патрубок. Проходя сквозь все трубы и приборы, смесь очищает их, затем сливается. Процедура проводится непрерывно до момента выхода чистой жидкости. В сложных случаях при промывке в очищающую смесь включают химические реагенты. В воду добавляют щелочь или кислоту, способную растворить наслоения. Работа может осуществляться без участия компрессора, грязная вода выходит при подключении насоса. Количество средств зависит от длины и диаметра элементов системы. Метод считается быстрым и эффективным, но не подходит для промывки алюминиевых агрегатов, так как существует риск разрушения стенок от химикатов.
Проводим опрессовку
Насос для опрессовки системы отопления
При монтаже новой системы отопления или подготовке старой к отопительному сезону необходимо провести опрессовку. Эта процедура позволяет проверить все соединения и сами устройства и трубы на герметичность. Также опрессовку проводят и в отопительный сезон, если в это время проводился ремонт системы.
Сама процедура испытания может проводиться с использованием воды или воздуха. В холодный период года более предпочтителен второй способ, который исключает замерзание жидкости в системе или при ее протечке.
Сам процесс работ с использованием воздуха будет выглядеть следующим образом:
- Из системы отопления сливается весь теплоноситель.
- Далее перекрываются вентили, соединяющие выбранный участок с центральной системой. Если испытания будут проводиться в частном доме, то необходимости в изоляции участка нет, ведь ваша система автономна.
- После этого подключается компрессор и начинается накачка воздуха до нужного давления. Этот показатель зависит от рабочего давления и должен его превышать минимум в два раза. Например, если в частном доме в работающей отопительной системе 2 атмосферы, то при испытании необходимо достичь 4–5 атм.
- В течение минимум 8 часов проследите за давлением. Если все соединения сделаны качественно, то оно не будет меняться (или поменяется очень незначительно). Кроме этого желательно визуально осмотреть все устройства и места стыков (как разборные, так и паянные). При этом соединения промазываются мыльным раствором (если опрессовка проводится с использованием воздуха).
При использовании водного метода, необходимо приобрести (или взять в аренду) специальные опрессовочные насосы. Они могут быть как ручного вида, так и электрические. Принцип действия схож с предыдущим. В системе при помощи насоса создается нужное давление и проверяется герметичность всех устройств и мест соединения.
Признаки снижения работоспособности отопительной системы
Как узнать, что необходима промывка? К числу явных признаков снижения эффективности функционирования системы отопления относятся следующие показатели:
- из котла доносятся странные, необычные звуки;
- система разогревается длительное время;
- трубы горячие, а радиатор холодный;
- резкое увеличение расхода энергоносителей – такой факт не радует никого;
- введение в эксплуатацию котла в задействованную раньше систему отопления.
Если данные признаки имеют место, необходимо срочно принимать меры, чтобы не допустить возникновение аварийной ситуации.
Неравномерный прогрев труб — самый первый и главный признак неполноценной работы системы отопления
Гидропромывка, как и зачем
Гидропневмопромывка системы отопления основывается на подаче одновременно в участки трубопроводов воздуха под давлением в определенном количестве и воды. Водовоздушная смесь, которая образовалась при этом, выполняет очистку отопительных коммуникаций благодаря множественным импульсам, которые выполняет компрессор для промывки.
Импульсы в воде трубопроводов создают небольшие пузырьки, они и выполняют постепенное разрушение отложений на стенках труб коммуникаций отопления.
Для того чтобы процесс промывки прошел успешно, необходимо выполнить расчеты:
- Длин трубопроводов, которые будут промывать;
- Расход и давление воздуха определяемый исходя из диаметров труб;
- Скорости и расходы воды.
Важно! Для того чтобы получить требуемые скорости водовоздушной смеси, необходимо выполнять промывку отдельными участками, то есть по группам стояков или отдельные стояки
Типовая схема для проведения работ
Подготовка
Чтобы процесс гидропромывки прошел успешно, нужно индивидуально подходить к каждой системе отопления и учитывать её особенности.
В идеале перед процессом необходимо выполнить подготовительные мероприятия:
- Обследовать все коммуникации отопления;
- Определить участки трубопроводов (стояки, группы стояков), которые будут промываться отдельно, и разбить их на этапы;
- Если есть необходимость, то нужно установить запорную арматуру, чтобы перекрывать участки трубопроводов и удалять вымытые отложения из отопительной системы;
- Произвести расчеты расходов воздуха и воды для получения требуемого результата после промывки;
- Определить необходимость проведения гидравлических испытаний (опрессовки) трубопроводов.
Подключенное оборудование к элеватору
После того как были проведены все подготовительные мероприятия, выполняется гидропромывка систем отопления до тех пор пока водовоздушная смесь не посветлеет. После промывки производится повторная опрессовка.
Качество проведенной промывки оценивается снижением гидравлического сопротивления системы отопления, которое определяется после и до гидравлических испытаний.
Метод проведения очистки системы отопления
В подачу выполняют врезку патрубка с диаметром двадцать – сорок миллиметров. Патрубок оборудован запорными элементами и обратными клапанами. Далее в систему можно начинать подавать воду и сжатый воздух.
Если вам пришлось иметь дело с системой маленьких размеров, то допускается подавать воду и воздух через уже существующие патрубки. Если имеется лишний объем воды, то его можно сбросить через спускные краны или для этого специально установить патрубок для спуска. В том случае если присутствует элеватор, то до начала промывки снимается конус и стакан.
Демонтированный элеватор отопления

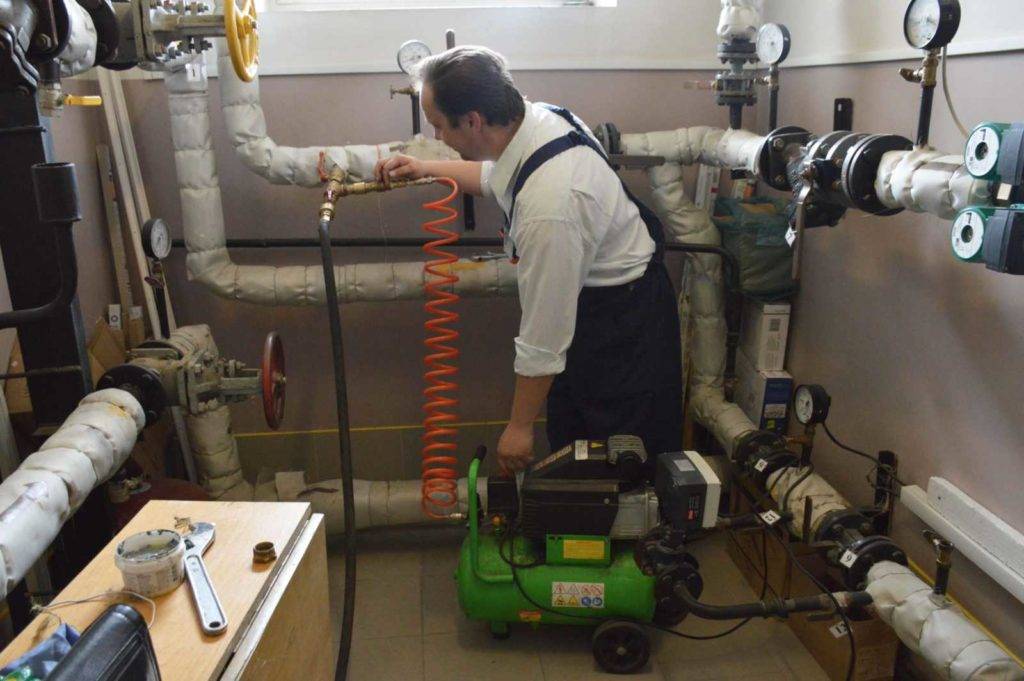

В трубопроводы отопления сжатый воздух подается благодаря компрессору, который вы можете увидеть на фото и видео в нашей галерее. Компрессор вырабатывает воздух с давлением около 0,6 МПа. Чтобы промывающая жидкость не попала в ресивер компрессора, нужно на трубопровод установить обратный клапан. На подающую и обратную трубу устанавливаются манометры, со шкалой до одного мегапаскаля.
Важно. Цена на компрессор довольно велика, но если вы имеете желание и хотите провести промывку своими руками его можно взять в аренду в специализируемом магазине
Так вы сэкономите свои деньги, потому что вряд ли вам потребуется компрессор в повседневной жизни.
Сама промывка может проводиться двумя методами:
Проточным. Трубопроводы теплообеспечения вначале заполняются водой, при открытом вентиле воздухосборника. После заполнения труб вентиль перекрывают и начинают подачу сжатого воздуха. И воздушная, и водяная смесь одновременно подаются в трубопроводы.
Промывку прекращают, когда через патрубок начинает идти чистая вода. После этого вода сливается в дренаж. Этот метод используют для очистки систем отопления и ГВС;
Методом наполнения. При этом методе есть некоторая последовательность в действиях. Для начала трубопроводы заполняются водой, и закрывается вентиль. Во второй патрубок выполняют подачу сжатого воздуха в течение пятнадцати – двадцати пяти минут, зависит от диаметров труб и загрязнений.
После того как прекратили подачу воздуха вентиль закрывают и сливают воду через спускной патрубок. По завершении систему несколько раз промывают чистой водой.
Диагностика системы отопления
Чтобы выявить необходимость проведения гидропневматической промывки отопительной системы – необходимо провести первоначальную диагностику. Ее можно осуществлять в бытовых условиях, не прибегая к услугам дорогостоящих специалистов. Именно исходя из результатов диагностики необходимо решать вопрос о проведении промывки. Кроме, того, после проведения регламентного обслуживания отопительную систему нежно подвергнуть антикоррозийной обработке – это надежно защитит стенки трубопроводов на следующий эксплуатационный период.
Итак, основными признаками того, что ваша отопительная система нуждается в гидропневматической промывке являются следующие признаки:
- Ваш нагревательный котел издает необычные звуки, которые вы не слышали раньше,
- Время разогрева системы до рабочего состояния значительно увеличивается.
- Одним из основных признаков является неравномерность нагрева элементов отопительной системы. Так, если трубопроводная система на ощупь горячая, а радиаторы значительно холоднее – необходимо срочно проводить промывку.
- Косвенным признаком засорения системы отопления является увеличение расхода энергоносителей при достижении той же температуры и при аналогичной погоде на улице.
Как проводится гидропневматическая промывка и какое оборудование необходимо?
Основная суть гидропеневматической промывки отопительной системы – это прочистка трубопроводной системы и радиаторов отопления напором сжатого воздуха. При этом в системе остается теплоноситель, то есть вода. Начало этого процесса резко увеличивает скорость движения жидкости в системе, а сжатый воздух придает воде повышенную турбулентность, то есть неравномерность движения и образование завихрений. От воздействия смеси воздуха и воды накипь и отложения, образовавшиеся на внутренней поверхности системы разрыхляются, увлекаются водно-воздушным потоком и выводятся из труб и радиаторов в точку сброса.
компрессор
Точкой сброса взрыхленных отложений при данном виде промывки служит патрубок спуска, либо специализированный кран. В случае отсутствия данных элементов в отопительной системе – перед началом прочистки их необходимо врезать.
В том случае, если в отопительной системе с жидким теплоносителем имеется элеватор – перед началом промывки он во избежание повреждений демонтируется.
Воздух в отопительную систему для создания мощного водно-воздушного потока с завихрениями подается от компрессора. Это устройство должно на выходе показывать давление в 0,6 МПа. В целях недопущения попадания воды из системы в компрессорный ресивер – в месте соединения его с трубопроводной системой устанавливается обратный клапан.
Хороший компрессор с мощной и равномерной подачей воздуха подает в трубопроводы водно-воздушную смесь, которая разрыхляет и сбивает отложения накипи внутри труб. Компрессор должен работать в равномерном импульсном режиме, создавая не просто постоянный поток воздуха, а серию воздушно-водяных толчков. Именно так и образуются разрыхляющие накипь завихрения.
Разумным решением будет использование компрессора, который может добавлять в поток воздуха дезинфицирующие и чистящие средства. Кроме того, такое устройство должно быть защищено от самопроизвольного выключения, быть достаточно компактным и, желательно, иметь сигнализацию об уровне расходуемой промывочной жидкости и показываемых параметрах давления.
Чем и как промыть радиаторы и систему отопления
Сам процесс очистки системы отопления дома не сложен, справиться с ним под силу любому хозяину.
Существует несколько способов чистки сети отопления в частном доме своими руками:
- промывка механическая;
- химическая чистка;
- гидропневматическая промывка;
- способ пневмогидроудара;
- промывка биологическая.
Механическая промывка
Этот способ промывки отопительных систем требует полной разборки всех коммуникаций — перед тем как почистить элементы, снимать придется каждую деталь системы. Сложность метода заключается в очистке внутренних поверхностей труб и батарей от накипи и ржавчины вручную с помощью металлических щеток. В наше время практически не применяется, так как требует значительных затрат времени и сил.
Метод химической промывки
Для чистки системы требуется подключение насоса с заполненной химическими веществами емкостью. Моющее средство растворяет и отслаивает прилипшие к стенкам труб загрязнители.
Для химической очистки используется два вида жидкостей — на кислотной или щелочной основе, применяющихся в зависимости от материала, из которого изготовлены трубы и батареи, а также вида отложений. Химией рекомендуется промыть систему отопления также и в тех случаях, когда снять элементы системы слишком затруднительно.
Жидкость для промывки на основе щелочей или кислот нельзя использовать при работе с алюминиевыми батареями в связи с тем, что металл вступает в реакцию с химическими соединениями. Также запрещено проведение очистки разгерметезированных систем, так как химическое средство для промывки отличается токсичностью и способно нанести вред здоровью. По этой же причине использованные жидкости нельзя сливать в канализацию, а работу следует выполнять в резиновых перчатках и респираторе.
После химической очистки будут полностью удалены все загрязнители, продляется срок службы системы.
Гидропневматическая промывка
Такой способ заключается в обработке внутренних поверхностей батарей и труб потоком подающейся под высоким давлением смеси воздуха и воды. Промывка отопительной системы таким способом отличается высокой эффективностью, но для его применения необходимо специальное оборудование.
Гидропневмоочистка отлично зарекомендовала себя при работе с чугунными радиаторами старого типа, еще советского производства. Прочистка водой и воздухом не предъявляет каких-либо жестких требований к элементам отопительной системы, как химический способ, то есть одинаково подходит для всех видов материалов и труб. Несмотря на высокую стоимость в сравнении с химическим методом, он полностью безопасен и более эффективен.
Батареи перед прочисткой рекомендуется обработать с применением специального, смягчающего корку загрязнителей состава.
Способ пневмогидроудара
Такой метод является наиболее быстрым (занимает не более часа), удобен, так как не приходится демонтировать элементы системы, но требует применения специальной техники.
На окончания отопительных коммуникаций присоединяется специальное оборудование — пневмопистолет, при помощи которого в трубопровод подается пневмогидравлический импульс, отслаивающий налипшие на стенках труб и батарей загрязнители.
Несмотря на серьезное и пугающее своей сложностью название, промывка труб таким способом абсолютно безопасна, так как к стенкам прикладывается сила, составляющая не более 2% от мощности импульса, а основной удар приходится на загрязнения.
Биологическая промывка
По своей сути такой способ очень схож с химическим, только вместо опасных реагентов применяются высокотехнологичные растворители и расклинивающие биопрепараты. Под их воздействием разрушаются кристаллические связи загрязнителей, счищаются коррозийные и органические отложения.
Промывочный биоматериал выпускается на водной основе, а их применение позволяет полностью очистить сеть отопления в многоквартирном доме и в индивидуальном жилище.
Суть и этапы проведения гидропневматической промывки
Итак, каковы правила промывки системы отопления данным способом? Сначала нужно сказать, что такая технология заключается в подаче сжатого воздуха в трубы, заполненные водой. После проведения подобного процесса повышается скорость движения водовоздушной смеси и создается высокая турбулентность: в итоге, отложения взрыхляются и выводятся из пространства системы.
При гидропневматической промывке в трубопровод врезаются патрубки с кранами, с обратными клапанами. В небольшой системе вода подается через имеющиеся в отопительной системе патрубки. Чтобы осуществить сброс воды, в обратный трубопровод нужно врезать спускной патрубок либо использовать специальные краны. Если промывается система с элеватором, стакан элеватора и конус предварительно вынимаются.

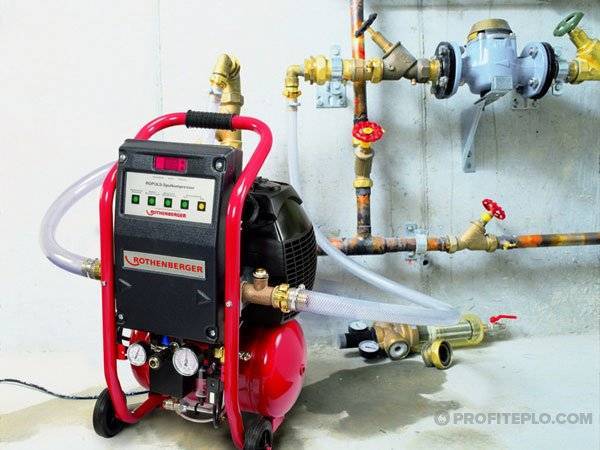

Чтобы подать воздух, нужно использовать компрессор для промывки системы отопления, который создает давление в 0,6 МПа. На трубопроводе сжатого воздуха устанавливается обратный клапан — его главной задачей является ограничение попадания воды в ресивер компрессора.
Качественный компрессор хорошо очищает систему отопления от всевозможных загрязнений. Покупать его для одной чистки смысла нет, а вот в аренду взять можно
Несколько слов следует сказать о выборе подходящего компрессора
При совершении покупки нужно акцентировать внимание на технических характеристиках изделия, в частности, на наличии функции автоматического регулирования частоты формирования импульсов подачи смеси
Хорошо, если предусмотрена возможность добавления официально разрешенных дезинфицирующих средств. Также в оборудовании должны быть предусмотрены следующие параметры:
- защита от самопроизвольного включения;
- компактность, мобильность;
- наличие индикатора уровня давления, расхода промывочной воды.
А сейчас будет рассмотрена инструкция по промывке системы отопления гидропневматическим методом. Первым вариантом является проточный способ – он заключается в проведении таких этапов:
- система заполняется водой, причем вентиль воздухосборника находится в открытом состоянии;
- после заполнения вентиль закрывается;
- подается сжатый воздух с последующим открытием спускного патрубка;
- смесь непрерывно подается в трубопровод, проходит по всем приборам, а затем сливается.
Промывка продолжается до того времени, пока из патрубка не потечет чистая вода.
Способ наполнения системы (второй вариант) ведется в такой последовательности:
- система заполняется водой, вентиль закрывается;
- через другой патрубок подается сжатый воздух, через 5-15 минут подача прекращается и через спускной патрубок удаляется вода с грязью, отслоившейся при продувке.
Эффективность гидропневматической промывки очевидна:
- уменьшается гидравлическое сопротивление трубопроводов и системы в целом;
- увеличивается теплоотдача, то есть тепловая энергия используется наиболее продуктивно;
- улучшается циркуляция жидкости.
Важно заметить, что гидропневматическая промывка рассчитывается в отдельном порядке для каждой системы
Как осуществить проверку
Сразу необходимо сказать о том, что в многоквартирном доме производить самостоятельное вскрытие системы с целью проверки никто не даст. Это довольно дорогое занятие и требует не только наличия специального оборудования, но и соответствующего образования. По другому проверить выполненную работу просто невозможно.
Есть способ, который позволяет определить, была ли выполнена промывка. Однако он предполагает, что проверяющая сторона не в сговоре с исполнителем. Дело в том, что факт осуществления такого обслуживания заносится в специальный журнал с отметкой о приемке. Поэтому узнать о профилактике можно по этой записи.
Способы промывки отопительных систем
В настоящее время для прочистки водяных отопительных систем применяют одну из трех технологий:
- химическая промывка;
- гидродинамическая помывка;
- пневмогидроимпульсная промывка.
Технология химической промывки.
Гидрохимическая промывка систем водяного отопления значительно превосходит по эффективности прочие методы удаления грязесолевого налета, а потому является в наши дни наиболее популярной. Она позволяет быстро и в самой полной мере восстановить пропускную способность и рабочие параметры отопительного контура любых размеров. Для удаления нежелательных образований путем химической очистки применяют такие составы:
- щелочи;
- растворители;
- комплексоны;
- разбавленные минеральные кислоты;
- разбавленные органические кислоты;
- композиционные растворы.
Различные химсоставы могут поставляться как в виде жидкостей, так и в виде порошков.
Результаты гидрохимической прочистки теплообменника.
Прежде чем выбрать состав, с помощью которого будет осуществляться гидрохимическая промывка, следует провести процедуру диагностики. Она позволит определить состав накипи и других загрязнений, образовавшихся внутри контура отопления. На основании полученных данных и с учетом материала труб и приборов подбирается не только реагент, но и оборудование, посредством которого будет осуществляться промывка, а также технологический регламент. Для химической промывки используют специальные насосы, подключаемые к системе отопления с помощью шлангов. Химический раствор перед началом операции заливается в емкость, объем которой соответствует масштабам системы отопления.
Применение химических реагентов — единственный способ, с помощью которого может быть осуществлена промывка котлов автономных систем отопления, теплообменники которых состоят из трубок малого диаметра. Если в одноконтурном котле появление накипи можно предотвратить, используя в системе отопления подготовленную воду, то для двухконтурных агрегатов, нагревающих проточную воду, эта проблема никогда не теряет актуальности.
Промывка бойлера — схема.
Существенным недостатком гидрохимического способа очистки труб и радиаторов является его токсичность. Поэтому при проведении работ особо тщательно должна соблюдаться инструкция по технике безопасности. Владельцам частного жилья лучше обратиться в специализированную организацию, промывка системы отопления своими силами может закончиться аварийной ситуацией. Приглашенные специалисты не только правильно подберут оптимальный состав, но и выполнят профилактическую обработку элементов отопительной системы, которая продлит срок ее эксплуатации и предотвратит образование налета из накипи и грязи в течение долгого времени.
https://youtube.com/watch?v=aIj4td-6xN8
Промывка системы отопления частного или многоквартирного дома химическим способом может проводиться только после проверки всех элементов и соединений на наличие протечек. Если какие-то детали контура изготовлены из алюминия, выполнять гидрохимическую промывку нельзя.
Как показывает опыт, регулярная промывка котлов, труб и радиаторов отопления с помощью химических реагентов продлевает срок службы этих элементов до 20 лет.
Гидрохимическая промывка выполняется в течение нескольких дней, при этом отопительная система работает в штатном режиме.
Признаки снижения работоспособности отопительной системы в многоквартирном доме (здании)
Гидропневматическая промывка системы отопления проводится не реже раза в год. Но иногда возникает внеочередная необходимость в гидропневматической промывке. Об этом свидетельствует некоторые косвенные сигналы того, что отопление работает не на всю мощность, и контур нуждается в прочистке. Гидропневматическая промывка системы отопления спасет ситуацию с забитыми трубами.
Показатели снижения работоспособности
К явным признакам снижения работоспособности относятся следующие показатели:
- Звуки, которых раньше не было, исходящие из котла
- Отопительный контур прогревается медленнее
- Трубы отопления горячие на ощупь, но радиатор не греет
- Расход энергии резко возрос
При проведении промывки из труб удаляются известковые отложения, ржавчина, иные примеси, содержащиеся в воде и оседающие на стенках.
