Изготовление котла на отработанном масле

Как сделать печку на отработке в гараж

Соорудить печку на отработанном масле для отопления гаража достаточно просто. Ниже представлено пошаговое руководство, которое поможет не сделать ошибку в процессе изготовления конструкции.

Использование печки на отработке обязывает соблюдать технику безопасности, что даст возможность избежать пожара

Печь на отработке из газового баллона

Баллон из-под природного газа можно использовать для изготовления печи на отработке. Изделие обладает приемлемой формой. Достаточно плотный металл позволяет применять прибор продолжительное время.

Печь, которая была изготовлена из стандартного баллона, способна отопить гараж площадью 80-85 кв. м. Конструкция позволяет не устанавливать турбо-горелку. Отработанное масло способно поступать в печь самотеком.

Для изготовления отопительного агрегата необходимо посетить магазин для приобретения:

• газового баллона, объем которого достигает 50 л;
• металлических листов для изготовления контейнера для отработанного масла;
• дымоходной трубы (толщина стенок должна достигать 2-3 мм);
• труб, которые понадобятся для устройства горелки;
• уголков из стали.

Также стоит вооружиться сварочным аппаратом, дрелью, углошлифовальной машинкой, болгаркой, строительным уровнем.

Каждые 7-10 дней, следует проводить чистку емкости с отработкой, убирая нагар

Пошаговый процесс изготовления печки:

Первым делом необходимо приступить к подготовке газового баллона. Чтобы устранить неприятный аромат и избавиться от остатков газа, необходимо слить из емкости скопившийся конденсат. Баллон промыть водой. Процедуру проводят на улице.
Баллон устанавливают в вертикальном положении и заполняют полностью водой.
Чтобы добиться максимально ровного среза, необходимо проставить отметины в области верхней части емкости.
Верхушку баллона рекомендуется надрезать, используя болгарку. Из емкости начнет вытекать вода. Как только жидкость вытечет до уровня среза, можно приступать к полной срезке верха сосуда из металла.
Срезанную часть баллона можно использовать впоследствии в качестве крышки емкости. Нижнюю область металлического сосуда используют для обогрева комнаты. Воду полностью сливают из емкости.
К нижней части баллона приваривают ножки. С этой целью можно использовать уголки из стали.
Обрезанный металлический сосуд можно установить на ножки. Отступив 75 мм от верхней части, необходимо вырезать отверстие круглой формы, предназначенное для дымоотвода. Диаметр отверстия должен быть идентичным диаметру подготовленного для этих целей патрубка, длина которого достигает 40 см.
Патрубок устанавливают и приваривают к вырезанному отверстию

Важно, чтобы шов от сварки был герметичным и ровным.
К горизонтальной трубе необходимо приварить вертикальный участок, высота которого находится в пределах 350-400 см (с помощью отвода выполняется переход на вертикаль). Дымоходную трубу вывести на улицу.
В нижней области баллона вырезать отверстие квадратного типа, выполняющее функцию поддувала

На него установить дверцу, что даст возможность регулировать количество подаваемой воздушной массы.
Используя кусок трубы, высота которого достигает 80-100 мм, а диаметр не превышает 14 см, можно заняться изготовлением емкости для отработки, которую целесообразно установить на дно баллона. Данный патрубок заваривают в нижней части.
Из отрезка металла вырезать крышку. С этой целью по центру листа следует сделать отверстие, диаметр которого достигает 11 см. К нему можно приварить трубу идентичного размера. Второе отверстие необходимо вырезать ближе к крайней области окружности. К нему фиксируется крышка (подвижная). Через данное отверстие будет поступать отработанное масло и проводиться регулировка подачи воздуха.
В трубе, высота которой идентична размеру баллона, один кончик необходимо заварить заготовкой из металла круглой формы. Нижняя часть трубы должна привариваться в емкость для отработки. Очертания получившейся конструкции напоминает штангу.
После этого необходимо высверлить 5 рядов, каждый из которых содержит 7 отверстий (размер каждого равен 10 мм). Отверстия распределяют на 40 см высоты нижней области трубы. Конструкцию можно устанавливать во внутреннюю часть подготовленного баллона. Крышка, расположенная сверху, должна привариваться к стенкам.
Нижнюю емкость заполняют отработанным маслом. Печку можно перенести на улицу для проведения экспериментального включения. Если все пройдет успешно, можно устанавливать агрегат для отопления в гараже.

Металлический сосуд из-под газа можно использовать при изготовлении печки

Принцип работы котла на отработке

Принцип котлов, действующих на переработанном топливе во всех случаях одинаков. Он заключается в испарении масла и сжигании пара от него.

Принцип испарения масла

Но есть небольшие нюансы в такой технологии. Все отработанные масла содержат множество тяжелых металлов, присадок и других элементов. Задача заключается соорудить такой агрегат, который позволит аккумулировать тепло внутри, а не выводить сразу все эти элементы в дымовую трубу. Полное окисление всех элементов происходит только при условии достижения внутри котла максимальной температуры – 6000С.

Температурный показатель в данном случае — очень важный момент. Если не вдаваться в долгие объяснения химических процессов, то можно сказать кратко: безвредное сгорание и испарение топлива может происходить только при температуре в 600 градусов. Отклонение в одну или другую сторону на 200 градусов спровоцирует выделение очень вредных токсичных веществ.

Котел на отработке с водяным контуром

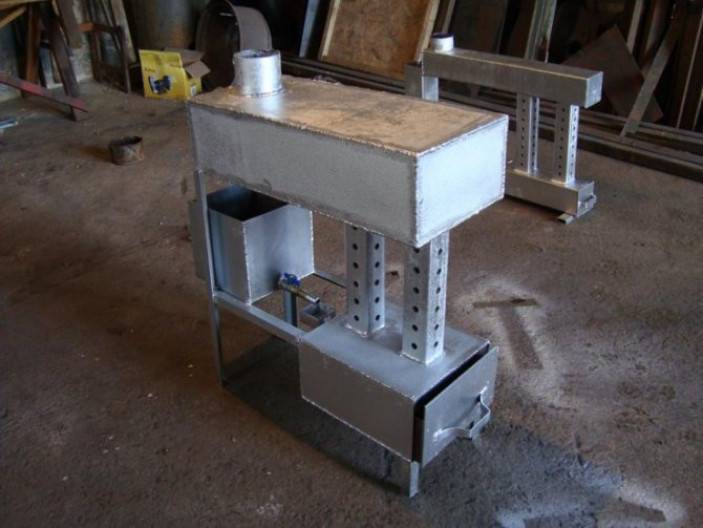

Самодельный котел на отработке выглядит следующим образом: две металлические емкости соединены между собой трубой и при этом они находятся на разной высоте. Верхний бак оснащен дымоотводящей трубой, длина которой должна быть не менее одного метра.

В нижний бак заливается отработанное масло. Верхний слой масла в испарительной камере нагревается, в результате чего образуется пар. Поднимаясь, он выходит в перфорированную трубу и соединяется с воздухом, достигает верхнего бака и сгорает. А уже сами продукты сгорания выводятся по трубе через дымоход.

Таким образом, происходит обогрев помещения, но при этом не выделяется токсичных отходов, вредных для здоровья человека. Этот факт сразу же отвечает на главный вопрос, который интересует многих перед строительством такого агрегата: «Насколько вреден котел на отработке?».

Схема котла на отработанном масле

При правильной конструкции и соблюдении всех необходимых технических моментов, котел на отработанном топливе не представляет угрозы для здоровья человека. Но здесь нужно четко придерживаться условий эксплуатации и понимать, что данный агрегат подходит для отопления только хозяйственных помещений. Выполнять такой прибор для обогрева дома нельзя. Ведь для него используется отработанное топливо, которое сложно отнести к чистым видам горючего.

Следует четко понимать принцип работы и технологию испарения масла в таком агрегате. Здесь сгорает не само масло, а его пары. За счет того, что отработанное топливо еще до начала горения разогревается и начинает испаряться, появляется возможность разложить такое горящее топливо на более легкие элементы.

Где применяются подобные отопительные агрегаты?

• в производственных помещениях;
• в помещениях для содержания животных;
• в автомастерских, на СТО;
• в теплицах;
• в складских помещениях и гаражах.

Изготовление корпуса

Итак, в первую очередь подготавливаются детали будущего агрегата. Из трубы 425 мм будет изготавливаться корпус отопительного прибора. Для небольшого отопительного котла высота в 1,0-1,2 м с учетом небольшого диаметра – это оптимальный вариант.

Режем трубу по этим размерам с помощью газового резака. Края обрабатываем болгаркой.

Отверстия для топки и поддувала

Теперь необходимо в корпусе вырезать два отверстия: под топку и для поддувала. Они должны быть прямоугольными. Для топки подойдет размер 20х10 см, для поддувала 20х3 см. Они располагаются один над другим, топочное отверстие выше.

Расстояние от края трубы до поддувала в пределах 5-7 см. Между отверстиями расстояние – 5 см. Края отверстия обрабатываются болгаркой. Вырезанный кусок стенки трубы для топки будет использован в качестве дверцы. Его края также зачищаются.

Отверстия для патрубков

С помощью резака вырезаются еще два отверстия под патрубки подачи и обратки диаметром 25 мм. Отверстия располагаются друг напротив друга. При этом отверстие обратки вырезают сбоку котла над топкой: от топочного отверстия на расстоянии 15 см.

На расстоянии 5 см только от верхнего края корпуса вырезается отверстие для подачи теплоносителя. Тут же к этим отверстиям можно приварить два сгона.

Устройство: конструктивные тонкости самодельного агрегата

Производительность аппарата зависит от степени готовности масла к преобразованию в горючее газообразное состояние. При грамотной организации процесса разогрева оно сгорает без остатка, с образованием безвредного дыма, не содержащего ядовитых примесей.

Для достижения этого результата рекомендуют внизу смонтировать емкость в виде толстостенной (свыше 5 мм) чашки, в которую отработка подается прерывисто в виде капель. Испарение происходит полностью до момента поступления следующей порции.

Устройство котла на отработке.

Необходимо разработать механизм предварительного разогрева чаши. Это может быть посторонний источник огня по типу паяльной лампы либо фитиль, пропитанный горючим веществом и перед пуском котла работающий при отключенной подаче масла. Для предотвращения остывания узла возможно предусмотреть поступление отработки в режиме «холостого хода».

Струйная подача масла приводит к накоплению ее неиспарившихся компонентов на стенках агрегата

Важно организовать поступление чистого топлива малыми порциями. Это может быть самодельный дозатор либо модификация механизмов с других агрегатов

Топливо для котла поступает с загрязненными продуктами трения металлическими деталями в виде крупинок или стружки.

Инструкция по сборке печи

Чтобы правильно решить задачу, как сделать котел на отработке своими руками, нужно строго следовать пунктам инструкции:

• Сначала нарезают заготовки для верхней емкости. Для этого на листе стали выполняют разметку верхней и нижней плиты размером 35*62 см, двух торцевых стенок размером 35*12 см, двух продольных стенок размером 62*12 см и перегородки 35*10 см.
• Затем нарезают детали нижней емкости. Понадобится верхняя и нижняя плита размером 35*35 см и 4 боковые стенки размером 35*15 см.
• Далее приступают к изготовлению горелки. Для этого используется стальная труба, от нее отрезают кусок длиной 36 см. На этом отрезке делают отметки для 48 отверстий, расстояние между которыми должно быть одинаковым. С помощью молотка и пробойника накернивают точки сверления. Результатом должны стать 6 рядов по 8 точек.

• По полеченным точкам дрелью делают сквозные отверстия.
• Теперь в верхней панели нижней емкости делают небольшой люк согласно схеме котла на отработанном масле. Для этого отступают от края на 3 см и рисуют прямоугольник размером 10*15 см. По начерченным линиям вырезают пластинку.
• Далее нужно вырезать пластинку, которая будет закрывать лючок. Из листа стали вырезают прямоугольник размером 11*16 см и в центре высверливают отверстие диаметром 4 см. Полученный прямоугольник прикладывают к лючку на панели и делают сквозные отверстия под крепежные элементы.
• С помощью болтов и гаек соединяют пластинку и верхнюю панель нижней емкости.
• Приступают к сборке нижней емкости. В верхней панели делают отверстие для горелки и прихватывают трубу. Далее точечно приваривают верхнюю и нижнюю плиту к боковым частям.

• После сборки емкости проваривают все стыки, чтобы сделать конструкцию полностью герметичной. Для полной безопасности и эффективной работы котла на отработке шов должен быть сплошным и аккуратным.
• Теперь наступило время собирать верхнюю часть котла. Используя чертежи котла на отработанном масле своими руками, в нижней панели вырезают отверстие для трубы-горелки, в верхней панели – для дымоходной трубы. Затем к верхней панели последовательно приваривают боковые элементы, перегородку и нижнюю панель.
• Чтобы соединить обе емкости, их нужно приварить к трубе-горелке. Из-за смещения верхней части котла конструкция получается не устойчивой. Решить эту проблему можно с помощью диагональной распорки, приваренной к обеим частям. Она необходима для придания конструкции дополнительной жесткости.
• Все изделие необходимо внимательно осмотреть и выявить места некачественных соединений. Такие участки требуется проварить сплошным швом.
• Можно приступать к изготовлению ножек для котла на отработке. Для этого от стального уголка болгаркой отрезают 4 одинаковых куска длиной по 7 см. Из стального листа вырезают 4 квадрата со стороной 5 см, затем к ним приваривают уголки.

• Готовые ножки нужно приварить к нижней емкости котла. Этот этап требует аккуратной работы, так как для устойчивости конструкции  на полу все ножки должны иметь одинаковую длину.
• Котел готов и его можно устанавливать на месте постоянного пребывания. Здесь же конструкция проверяется на устойчивость, а с помощью уровня выявляют имеющиеся перекосы.
• Для отведения продуктов горения из котла нужно собрать дымоходную трубу. Вначале собирают внутреннюю часть, которая представляет собой участок прямой трубы и колено для вывода через стену на улицу.
• Прежде чем сделать отверстие в стене, нужно правильно определить его расположение и размер. Для этого собранную дымоходную трубу примеряют к стене и обрисовывают ее контур. Чтобы получить ровные края отверстия, необходимо по начерченной линии через 2-3 см сделать несколько сквозных отверстий. После этого центральная часть должна удалиться без особых трудностей.

• Прямой участок внутренней дымоходной трубы закрепляют на котле, а колено выводят на улицу через отверстие в стене.
• Для безопасной работы котла на отработке нужно позаботиться об обустройстве внешней части дымохода. Поэтому снаружи к выходящей части колена присоединяют дополнительный участок трубы с коленом. Внешнюю часть требуется надежно зафиксировать под свесом крыши с помощью кронштейна.
• После того как конструкция полностью собрана требуется проверка тяги. К одному из отверстий трубы-горелки нужно поднести зажженную спичку, если тяга хорошая, то пламя будет отклоняться к трубе. При хорошей тяге отработка будет хорошо гореть. Для увеличения тяги можно немного приоткрывать лючок.

Самостоятельная установка отопительного прибора

При монтаже соблюдают рекомендации по сборке деталей агрегата:

1. Корпус нагревательного прибора и незащищенные термоизоляцией секции дымохода устанавливают на расстоянии полуметра от деревянных и пластиковых элементов строения. Для огнестойких конструкций – не ближе 10 см.
2. Выходное отверстие и внешние фрагменты дымохода утепляют и защищают сэндвич-укрытием для предотвращения накопления конденсата и отложений сажи.
3. Установленные жидкостные магистрали оснащают предохранителями от избыточного давления и удаления пузырьков воздуха, скомпонованными в группу безопасности.
4. Котельную оборудуют системой вентиляции с рекуперацией для удаления запахов и поступления новых порций кислорода к пламени.
5. Для управления мощностью агрегата устанавливают нагнетатель подачи топлива с управлением числа оборотов как дополнение к обязательному регулировочному крану. Котел оснащают термостатом, блокирующим поступление солярки при перегреве корпуса.

При монтаже котла соблюдают правила по сборке.

Для местностей с неплановыми отключениями электричества автоматику, нагнетающие устройства и оборудование дублируют автономными источниками питания. Возможны монтаж параллельной подачи топлива автомобильными насосами и удаление продуктов горения вентиляторами, работающими от резервных 12-вольных аккумуляторов.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

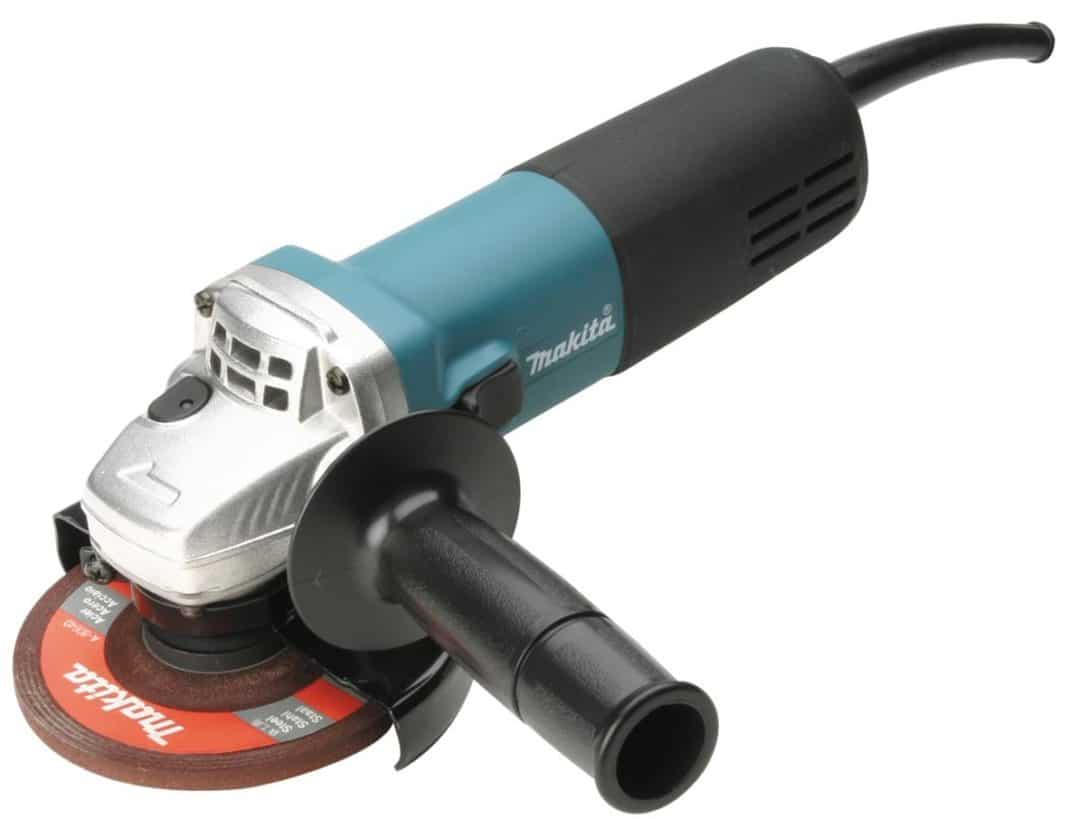

• болгарка;
• сварочный аппарат;
• молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

• огнеупорное асбестовое полотно;
• герметик термостойкий;
• стальной лист толщиной 4 миллиметра;
• металлическая труба с сечением 20 и 50 сантиметров;
• компрессор;
• вентиляционную трубу;
• сгоны;
• болты;
• стальные переходники;
• углы полудюймовые;
• тройники;
• арматуру сечением 8 миллиметров;
• насос;
• бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

• уголки размером половину дюйма соединяются за счет сгонов и тройников;
• на маслопровод закрепляется штуцер с помощью переходников;
• все соединения предварительно обрабатываются герметиком;
• из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
• для установки горелки используются две разного размера пластины из стали;
• внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
• горелка вставляется в предназначенный для нее корпус;
• после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
• большая пластина монтируется в качестве крепежной накладки;
• в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
• две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Выбор конструкции печи

Существует несколько моделей масляных печей. Есть модели с тремя трубами, соединяющими масляную ванну и дожигатель.

Закрытый вариант представляет собой большую ёмкость (вроде баллона из-под газа), внутри которой располагаются все узлы: сбоку поступает масло, в верхней части, до середины вваривается перфорированная труба, и подаётся под небольшим давлением воздух, а с противоположной стороны вваривается выход к дымовой трубе. Вариант считается пажаробезопасным, так как даже при вскипании масла, оно не выплёскивается наружу через отверстия сжигателя.

Есть также вариант, когда части масляной печки приставляются к дровяным печам, типа буржуйки.

Чертеж печи на отработке

Отличный вариант конструкции, проверенной на практике, представлен на чертежах ниже (её иногда называют «двухобъёмной»). Диаметр верхней и нижней частей по 34,4 – 35,2 см. Высота перфорированной трубы 36 см. Диаметр 10 см.

Нижняя ёмкость имеет съёмную крышку, плотно закрывающуюся во время горения. Сюда заливается отработка. Небольшое отверстие в крышке позволяет и подавать топливо, и поджигать его, и служит дросселем, регулируя интенсивность подачи кислорода, а значит, и горения.

В трубе идут процессы перемешивания веществ и пиролиза.

Верхняя часть служит для того, чтобы как следует дожечь все тяжёлые компоненты. И здесь очень важная деталь – перегородка, которая задерживает внутри газовую смесь, не давая ей преждевременно вылететь в трубу. Этой перегородкой разделяются зоны кислородного горения и окисно-азотного. Агрегат, лишённый этого технологического элемента, представляет собой источник вреднейших выбросов.

Для того чтобы обеспечить непрерывное поступление топлива, делается ещё одна ёмкость, рядом с нижней, которая соединяется с ней при помощи небольшой трубки (просто доливать масло во время работы нельзя категорически, увеличить резервуар тоже не получится – масло не будет гореть). Добавление топлива будет происходить по принципу сообщающихся сосудов. Расстояние от печи до дополнительного бака – не менее полуметра.

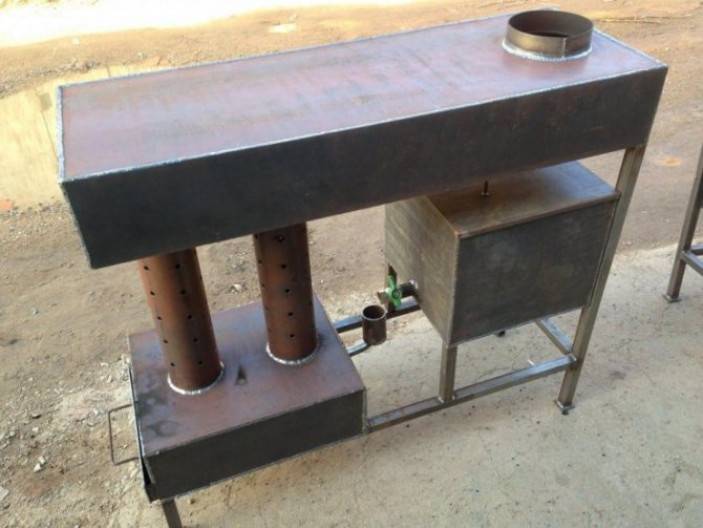

Готовая печка на отработке

Классическая печь такого вида обогревает только за счёт лучистой энергии и конвекции. Навешивать водяную рубашку на верхнюю часть печи – нельзя, поскольку это нарушит естественные процессы и температурные режимы горения. Чтобы превратить обычную отработочную печку в котёл водяного отопления, потребуется змеевик. Его витки располагаются на небольшом расстоянии от перфорированного корпуса печи (2 – 7 см). Для лучшего улавливания жара и передачи его трубкам змеевика, он окружается отражающим экраном из алюминия, жести или оцинкованной стали.

Водяная рубашка тоже возможна. Но делать её, как и змеевик, нужно на некотором расстоянии от верхней части корпуса-дожигателя. Отражатель в этом случае не нужен.

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

• непосредственно сам газовый баллон;
• труба диаметром 100 мм (2 м);
• уголок 5×5 см (около 1 м);
• стальной лист, толщиной 4 мм (около 50 см2);
• автомобильный тормозной диск;
• шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация
Выполняемое действие

Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.

Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).

Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.

Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.

Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.

Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.

А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.

В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.

Можно начинать сборку

Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло.

Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.

Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.

Остаётся лишь вывести трубу дымохода наружу из помещения.

Поднять дымоход на необходимую высоту

Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Важно! Главное здесь − соблюдать пропорции. Но и это не гарантирует стабильную работу агрегата

В случае изготовления домашним мастером неудачного устройства стоит попробовать изменить диаметр труб на больший.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.

2 Техническая характеристика отработки

Масло — это углеводородное сырьё, из которого извлекается бесплатная энергия. Раньше его вынуждены были утилизировать, а это дополнительные расходы для предприятий: транспортные затраты, экологические штрафы и сборы. Иногда отработанный материал просто сбрасывался на почву и в водоёмы, что существенно вредило окружающей среде.

Сначала машинное масло смешивали с соляркой, применяемой для обогрева помещения. Результат был впечатляющим. Затем стали использовать как основное топливное средство.

Разработчиками горелок были достигнуты высокие показатели КПД обогревательных приборов (до 94%). Сжигая один литр масляного горючего, получают до 11 кВт в час. Эта цифра примерно такая же, как и у дизельного топлива. Пройдя очистку, энергоэффективность вторсырья увеличивается ещё на 20−25%. К тому же стоимость вторичного масла гораздо ниже дизельного и большинству людей достаётся даром, а у предприятия выгодно решается проблема обязательной утилизации.

При обогреве на отработанном масле не всегда одинаковый КПД, но он напрямую зависит от состава и происхождения топлива. КПД характеризуется такими параметрами:

• плотностью, определяющей удельный запас энергии;
• вязкостью, влияющей на эффективность;
• температурой воспламенения и застывания при отрицательных температурах воздуха;
• зольностью (содержанием твёрдых несгораемых составляющих, остающихся в виде нагара);
• наличием в своём составе воды, а также других веществ (горючего, кислот, тосолов, присадок, щелочей и т. д. ).

Как уже говорилось выше, извлекать тепло можно из любого масла. Чаще других используются продукты нефтепереработки:

• моторное масло (применяется в двигателях внутреннего сгорания);
• индустриальное (смазываются различные механизмы);
• компрессорное (в холодильных установках, компрессорах);
• энергетическое (диэлектрик, применяющийся в конденсаторах, трансформаторах).

Пользователи приборов, за неимением достаточного количества своего топлива, прибегают к закупке горючего у поставщиков, которые, в свою очередь, скупают и подвергают его процессу обработки. Затем энергоносители транспортируются при помощи масловозов и закачиваются в специальные резервуары, предоставляемые бесплатно в аренду.

Отопление на отработке имеет ряд достоинств и некоторые недостатки

• работает на любом типе синтетического или минерального масла . их комбинациях с самым высоким уровнем загрязнения смазочного материала;
• простота конструкции — практически все узлы можно изготовить из подручных материалов. Из этого следует и высокая надежность, в котле нечему ломаться;
• низкая стоимость . даже если все его детали придется заказывать, а самому производить только финальную сборку;
• высокая эффективность – температура сгорающих паров масла весьма высока, а если конструкция будет оборудована дополнительным узлом принудительной конвекции, существенно возрастет теплоотдача;
• экологическая безопасность – при соблюдении правильного температурного режима сгорания 4500 С о – 8500 С о (оптимально 6000 С о ), все пары отработки сгорают практически полностью, выброса вредных веществ: тяжелых металлов и канцерогенов не происходит.

Преимущества котлов на отработке — Фото 05

• котел на отработке относится к отопительным приборам с открытой камерой сгорания, соответственно использовать его можно только в хорошо вентилируемых помещениях ;
• требуется устройство надежного и качественного прямоточного дымохода . к тому же потребуется его систематическая чистка;
• для некоторых типов котла использующих капельную схему подачи топлива необходима дополнительная очистка отработки .

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

• болгарка с отрезным и шлифовальным кругом;
• листовой металл и трубы;
• сварочный аппарат и электроды;
• уголки металлические;
• краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.
