Порядок подборки смазки к перфораторам Hitachi DH24PC3

Как выбрать?

Знакомство с моделями – это еще не все. Обязательно следует изучить и технические нюансы перфоратора, его работы, прежде чем отдать за него деньги. Новичкам, прежде всего, следует уяснить: есть прямая взаимосвязь между массой устройства и его мощностью. Не бывает легких моделей, способных выдать максимально сильный удар.

Хотя «середнячки» встречаются, и даже очень достойные, скорее всего, улучшение этой характеристики достигнуто за счет ослабления в каком-то другом отношении.

Полезным дополнением являются специальные аксессуары. Если в комплект уже входят устройства, позволяющие не глотать пыль и ограничить вибрацию, это очень хорошо.

Что касается электрического «сердца» перфоратора, то для бытовых машин предпочтительна его горизонтальная компоновка. Все равно пробивать каждый день по 3 армированных бетонных стены не придется. Поэтому легкость гораздо важнее.

А вот каждому профессиональному строителю и ремонтнику рекомендуется выбирать устройства, скомпонованные по вертикальной схеме.

Ведь в таком случае максимальная мощность и возможность сверлить, долбить без перерыва подольше – это собственные заработанные деньги.

Полезным дополнением является и пассивная вибрационная защита. Да, она гасит только небольшую часть колебаний, зато дополнительно уменьшает риск выскальзывания перфоратора из рук.

Как устроен редуктор (передаточный механизм) перфоратора?

Чтобы понимать важность подбора расходников, рассмотрим устройство этого нагруженного узла

Механизм может быть выполнен в двух вариантах:

1. Редуктор перфоратора отдельно, возвратно-поступательный механизм отдельно. Поршневая группа имеет свою смазку, шестерни передаточного узла с ней не соприкасаются.
2. Перфоратор реализован по храповой схеме. В этом случае, редуктор с ударным механизмом представляют одно целое. Соответственно и смазка у них единая.

Сам по себе передаточный узел состоит из пары шестерен (при стандартной компоновке). Возможна планетарная схема, в этом случае шестерен будет больше. Зубья могут быть прямыми либо косыми (если механизм рассчитан на большую нагрузку).

С помощью редуктора меняется передаточное отношение:

• вал шпинделя перфоратора крутится с меньшей скоростью по отношению к ротору двигателя;
• соответственно, крутящий момент на патроне увеличивается пропорционально уменьшению скорости.

Таким образом решаются две задачи: увеличивается механическая тяга и снижаются обороты, для лучшего контроля за сверлением.

Технические характеристики

Перфоратор «Хитачи» DH24PC3 весит 2,4 кг. Максимальный диаметр сверления коронкой достигает 50 мм

Это важно, если материалом основы выступит бетон. Используя бур, в бетоне вы сможете проделать 24-мм отверстия

Конструкция предусматривает наличие электронного реверса. Сверлильного патрона в комплекте нет. Зато имеется предохранительная муфта.

Частота вращения шпинделя может составить 1150 в минуту. Длина корпуса равна 351 мм. Если перфоратор «Хитачи» DH24PC3 планируется использовать для работы с древесиной, то в материале вы сможете проделать отверстия, диаметр которых составит 32 мм максимум. Частота ударов в минуту эквивалентна 4600.

Конструкция предусматривает наличие опции регулировки частоты вращения. Проделывая отверстия в металле, вы сможете обеспечить диаметр, который составляет 13 мм. Перфоратор обладает виброзащитой. В нём три режима работы.

Дополнительные рекомендации по использованию инструмента: подготовка к эксплуатации

Первое, на что следует обратить внимание перед началом эксплуатации инструмента, – это источник электропитания. Он должен соответствовать требованиям, которые указываются на типовой табличке инструмента

Важно убедиться ещё и в том, что переключатель находится в выключенном положении. Если вставить штепсель в розетку, а переключатель будет находиться в положении «Вкл.», то инструмент начнёт работать, что может стать причиной травмы

Если рабочая площадка находится далеко от источника электропитания, то можно воспользоваться удлинителем. Он должен обладать требуемой площадью поперечного сечения. При необходимости установки сверла следует убедиться в том, что выключатель переведён в выключенное положение. Дополнительно следует отсоединить вилку от сетевой розетки.

Если перед вами встала необходимость проделать большое сквозное отверстие, то следует воспользоваться полой бурильной коронкой, которая предназначена для малых нагрузок. Вместе с ней нужно использовать центровочный шток и хвостовик, которые предусмотрены в качестве дополнительных принадлежностей.

Время от времени инструмент должен подвергаться техническому обслуживанию. Оно предусматривает проверку сменного элементов. К сбоям в работе двигателя могут привести использование тупого сменного инструмента. Это снижает производительность, поэтому нужно осуществлять замену таких элементов на новые или производить заточку.

Важно убеждаться в наличии установленных винтов. Необходимо следить за тем, чтобы они были хорошо затянуты

Если один из них окажется ослабленным, его необходимо немедленно затянуть. Если пренебречь этим правилом, то работа с инструментом может грозить серьезной опасностью.

Устранение неисправностей перфоратора

Если при эксплуатации оборудования с ним возникли проблемы, вы должны ознакомиться с тем, как разобрать перфоратор «Хитачи» DH24PC3. Рабочим местом должна выступить ровная поверхность, которую предварительно следует застелить тканью или чистой бумагой. Пространство нужно хорошо осветить

Важно позаботиться о наличии:

• шуруповерта;
• отвертки;
• тисков;
• пассатижей;
• плоскогубцев.

Для начала снимается быстрозажимной патрон. Отверткой вы должны снять резиновый пыльник. На следующем этапе изымаются стопорное кольцо, а также кожух. На стальное кольцо необходимо надавить, достав фиксирующий шарик. Стальное кольцо снимается, как и направляющая шайба, а также коническая пружина.

Теперь останется лишь изъять шайбу и стопорное кольцо. Ремонт перфоратора «Хитачи» DH24PC3 может потребоваться в том случае, если оборудование перестало включаться. Открутив три самореза в районе ручки, вы сможете разобрать инструмент. Следующим шагом станет съем крышки ручки. Под ней вы увидите пыль. Обычно она и становится причиной выхода из строя инструмента.

Проблема может заключаться в том, что в переключатель набилась пыль, вследствие чего контакты стерлись. Это происходит и с щетками электрического двигателя, ударным механизмом, редуктором и подшипниками. Если вы заметили, что после эксплуатации у перфоратора ослаб удар, то должны разобрать инструмент, открутив по краям 4 шурупа. Осмотрев детали и узлы, вы можете не выявить проблемы. В глаза иногда бросается лишь то, что смазки очень мало, это и приводит к негативным последствиям при непрерывной работе инструмента.

Узлы и механизмы необходимо смазать литолом. Далее можно осмотреть гильзу с поршнем

Если последний оказался в хорошем состоянии, как и уплотнительное кольцо, то особое внимание необходимо уделить гильзе. Стенка внутри может оказаться волнистой и источенной, металл при этом проседает

Вам нужно будет приобрести новую гильзу и установить ее на место старой.

Обзор положительных особенностей

Вышеописанная модель устройства имеет множество преимуществ, среди них следует выделить:

• регулировку глубины отверстий;
• надежный хват;
• высокую производительность;
• реверс;
• плавную регулировку скорости;
• систему нормализации внутреннего давления.

Перфоратор «Хитачи» DH24PC3 обеспечивает оператору возможность регулировки глубины отверстий. За это отвечает ограничитель, с помощью которого можно просверлить аккуратное отверстие нужной глубины. Нельзя не отметить и надежный хват. Этому способствует рукоятка с прорезиненными вставками. На конце имеется упор. Производитель предусмотрел снижение уровня вибрации. Эти факторы обеспечивают удобную работу и исключают соскальзывание руки.

Неисправности, при которых перфоратор сверлит, но не долбит

Процесс сверления в перфораторах Hitachi обеспечивается за счет передачи вращательного момента от ротора, через промежуточный вал к стволу ударного механизма.

Процесс долбления обеспечивается за счет преобразования вращательного момента промежуточного вала в возвратно-поступательное через подшипник качения, называемый в народе «пьяный подшипник».

Ударный импульс создается перемещением бойков в гильзе поршня и стволе ударного механизма. Пьяный подшипник, закрепленный на оси промежуточного вала преобразует вращательное движении в возвратно-поступательное.

Причинами, по которым перфоратор может сверлить, но при этом не долбит, могут быть:

• разрушение пьяного подшипника;
• разрушение гильзы поршня ствола;
• заклинивание или разрушение бойков;
• проворачивание муфты сцепления в пьяном подшипнике;
• износ резиновых уплотнительных колец.

При разрушении пьяного подшипника становится невозможной преобразование вращательного момента в возвратно-поступательный импульс. Но при этом, вращение на ствол передается за счет шестеренок. Более полная инструкция по разборке перфоратора Хитачи.

Ремонт японского перфоратора Hitachi

В общем и целом, ремонт такого инструмента зачастую сводится к замене переключателя перфоратора на такой же или аналогичный.

В последнем случае приходится конкретно разбираться в схеме подключения и подбирать, учитывая посадочное место и пропускаемую мощность.

Как поставить переключатель режимов на перфораторе Hitachi DH24PC3

Могу сказать сразу – мне повезло и я нашел точно такой же переключатель в своем городе за 800 руб.

Предлагали переключатель от Интерскола, но рычаг реверса на нем был сделали по-другому и сама кнопка шире. Привожу несколько ракурсов переключателя для тех, у кого такой же перфоратор.

В итоге, я просто взял новую кнопку и перекинул на нее все провода в той же последовательности, как и на старом. Хотя в интернете есть немножко схем на этот счет.

Вот схема подключения самой простой кнопки дрели или перфоратора БУЭ-1.

А вот схема более сложной кнопки дрели или перфоратора с переключателем реверса.

Примерно такая же кнопка стоит в инструментах Interskol, Makita, Hitachi и других.

Хочу добавить важную особенность при замене кнопки – внутри нее установлены контакты с защелкой – провод как бы закусывает, так что не тяните за провод что есть силы.

Рядом с отверстием для провода есть маленькое отверстие для его освобождения. Если засунуть туда иголку поглубже, то провод освободится и выйдет легко.

В итоге быстро меняем кнопку нашего перфоратора и идем дальше радовать соседей.

Замена ствола на перфораторе Hitachi DH24PC3

Хочу напомнить, что еще одной довольно частой неисправностью является переламывание провода питания в районе его ввода в корпус инструмента.

Чтобы решить эту проблему, просто обрезаете кусок провода с надломом и подключаете оставшийся провод заново к кнопке. Продуваете, вычищаете все от пыли и скручиваете назад покрепче.

На этом ремонт японского перфоратора Hitachi DH 24PC3 успешно произведен. СКСники рады, стены просверлены, соседи молятся, что все закончилось.

Симптомы и причины

Поиск следует начинать с внимательного осмотра «внутренностей». Часто поломки типичны и легко устраняются.

Перфоратор не реагирует на нажатие кнопки

Самой простой причиной могут быть отгоревшие или выпавшие из клемм провода.

Если с проводами внутри перфоратора все в порядке, необходимо прозвонить сетевой кабель. Иногда жилы переламываются возле рукоятки. Поврежденный участок отрезают и подключают кабель заново.

Следующая возможная причина неисправности – износ щеток двигателя. При необходимости их следует заменить.

В случае если провода и щетки в порядке, остается проверить кнопку. Частой причиной неисправности может быть засорение пылью от бурения бетона или кирпича. Решает проблему разборка и чистка. Кнопка может иметь выработку на контактах и корпусе. В этом случае ее лучше заменить на новую.

При установке важно не перепутать провода. На оригинальной кнопке имеется наклейка со схемой и маркировкой клемм.

Отсутствует плавный пуск и регулировка оборотов

В перфораторе Hitachi DH 24PC3 контроль оборотов зависит от степени нажатия на кнопку, а для обеспечения плавного пуска двигателя в ее корпусе установлен тиристор. Нарушение работы может быть вызвано засорением, деформацией контактов или выходом из строя тиристора. В большинстве случаев кнопку приходится менять.

Искрят щетки

Такие симптомы могут проявляться в трех случаях:

1. Щетки плохо прижаты к коллектору ротора. Обычно это результат выработки, и проблема решается заменой на новые.
2. Двигатель начинает искрить в случае попадания пыли и мелких частиц в гнезда щеток и на контакты коллектора. Помогает чистка.
3. Межвитковое замыкание в обмотках статора или ротора. Потребляемый двигателем ток возрастает и вызывает искрение. Если искрит щетка с одной стороны, это говорит о пробое в одной из обмоток статора. «Фейерверк» с обеих сторон – частый признак сгоревшего ротора. Ремонт сводится к замене двигателя полностью или отдельных его частей.

PC3 щетки установлены в пластмассовые бункеры (держатели)

Если при эксплуатации перфоратора были перегревы, извлекать бункеры следует максимально осторожно. Пластик становится хрупким и часто прилипает к корпусу.

С механикой немного сложнее. Для удобства корпус редуктора и детали следует очистить от смазки. Это облегчит поиск повреждений и избавит от лишней грязи.

Посторонний шум

Симптомы, появляющиеся при износе механической части. Выявить неисправность можно после вскрытия и внимательного осмотра всех деталей. Иногда ремонт ограничивается заменой подшипников. В некоторых случаях требуется замена ствола в сборе с шестерней. Каждый случай индивидуален, всё зависит от интенсивности и срока пользования инструментом.

Реже шум означает, что пора менять смазку. Желательно заказать фирменную, но можно подобрать смазочный материал с аналогичными свойствами от другого производителя.

«Плюет» смазкой

Со временем инструмент начинает «плеваться маслом» через патрон. Особенно сильно это проявляется при нагреве в процессе работы на больших оборотах. Утечка происходит из-за износа сальника на стволе под патроном и (или) сальника на бойке.

Перфоратор не долбит

Со временем перфоратор начинает «плохо бить». Ослабление удара происходит из-за износа компрессионного кольца на поршне. Причина может находиться в смазке в виде пыли и грязи. После замены сила удара возвращается.

Причиной полного отсутствия удара может быть деформация бойка. Со стороны патрона боек расплескивается и просто застревает в стволе. Для устранения неисправности необходимо снять фаску на наждаке, вернув детали прежнюю форму.

Найти причину поломки и устранить ее – полдела. Гораздо сложнее все правильно собрать. Иногда получается с десятой попытки, но это не главное.

Самостоятельно отремонтировать перфоратор Hitachi, не прибегая к услугам сервиса, не такая уж и сложная задача.

Ремонт перфораторов HITACHI в Москве

Ремонт перфораторов HITACHI в Москве на карте: адреса и телефоны.

ДЕМАЛ-СЕРВИС в Москве в Перово

Москва, 1-я Владимирская д. 34, корпус 3, вывеска Сервисный центр.посмотреть на карте

+7

Круглосуточно: +7 (916) 3857100

Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, бензоинструмента, генераторов и электростанций, компрессоров

Платный ремонт HITACHI

Доставка техники в/из сервисного центраВыездной ремонт на дому или в офисе

Москва, Проспект Буденного, 53, стр.2, павильон В-25посмотреть на карте

8,

Круглосуточно

Ремонт перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, бензоинструмента, генераторов и электростанций, сварочных аппаратов, компрессоров, электродвигателей, пневмоинструмента, лазерных уровней

Платный ремонт HITACHI

Доставка техники в/из сервисного центра

Шоссе Энтузиастов (МЦК)

Соколиная Гора (МЦК)

Шоссе Энтузиастов

Сервисный центр выполнит быстрый и качественный ремонт цифровой и бытовой техники. А так же ремонт электроинструмента. Наша мастерская работает более 10 лет. Мы занимаемся ремонтом техники всех … Сервисный центр Серви Servy

Москва, 3-й Нижнелихоборский проезд, д.1 стр.1посмотреть на карте

Телефон

Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, бензоинструмента, генераторов и электростанций, сварочных аппаратов, компрессоров, электродвигателей, пневмоинструмента

Платный ремонт HITACHI

Окружная (МЦК)

Лихоборы (МЦК)

Сервисный центр Servy (Серви) servy.ru осуществляет профессиональный постгарантийный РЕМОНТ и ОБСЛУЖИВАНИЕ бензоинструмента, электроинструмента, бытовой и профессиональной садовой техники, уборочной т … Компания Бест сервис.ру осуществляет ремонт и обслуживание бензиновой и дизельной техники, ремонт бензопил, газонокосилок, снегоуборщиков, минитракторов, генераторов, бензотриммеров, нарезчики швов, в … Сервисный центр ЭлектроРемКомплект

Москва, ул. Лазо д. 8посмотреть на карте

Телефон,, +7 (915) 427 07 87

Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, бензоинструмента, генераторов и электростанций, электродвигателей, пневмоинструмента

Платный ремонт HITACHI

На сегодняшний день мы готовы предложить Вам весь комплекс услуг: по ремонту и обслуживанию электроинструмента и бензоинструмента, садовой техники, более 100 ведущих торговых марок отечественно …

Москва, ул. Стандартная, 19, кор. 2посмотреть на карте

Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, бензоинструмента, генераторов и электростанций, сварочных аппаратов

Авторизованный сервисный центр HITACHI

Наш сервисный центр предлагает своим клиентам услуги по диагностике, гарантийному и послегарантийному ремонту электроинструмента и бензоинструмента Makita, Hitachi, Интерскол, а также профилактическом …

Стоимость ремонта перфораторов в сервисных центрах

Для установки или настройки приобретенной техники Вы можете воспользоваться услугами специалистов уполномоченных организаций (авторизованного сервисного центра), которые проведут все необходимые работы для дальнейшей эксплуатации перфоратора. Адреса всех сервисных центров на карте г. Москва приведены в начале страницы. Если по указанному адресу сервисный центр отсутствует или находится по другому адресу, пожалуйста, сообщите нам об этом.

goja.ru

Неисправности, при которых перфоратор долбит, но не сверлит

Долбление перфоратора Hitachi DH24PC3 происходит за счет передачи возвратно-поступательного движения от промежуточного вала через подшипник качения на цилиндр, перемещающийся в стволе ударного механизма. В цилиндре перфоратора устанавливается два бойка. Вот перемещение бойка и производит передачу ударного импульса на стол, в быстрозажимном патроне которого, вставлен рабочий инструмент, например, бур.

Процесс сверления в перфораторах Hitachi DH24 обеспечивается за счет передачи вращательного момента от ротора, через промежуточный вал к стволу ударного механизма. На конце ствола закреплен быстрозажимной патрон, в который и устанавливается рабочий инструмент.

Косозубая шестерня ротора поз.62 передает вращательный момент на косозубую шестерню большего диаметра поз.54, закрепленную на промежуточном валу поз.51. Вращающийся промежуточный вал передает своей малой прямозубой шестерней вращательный момент на большую прямозубую шестерню поз.25, закрепленную на стволе ударного механизма.

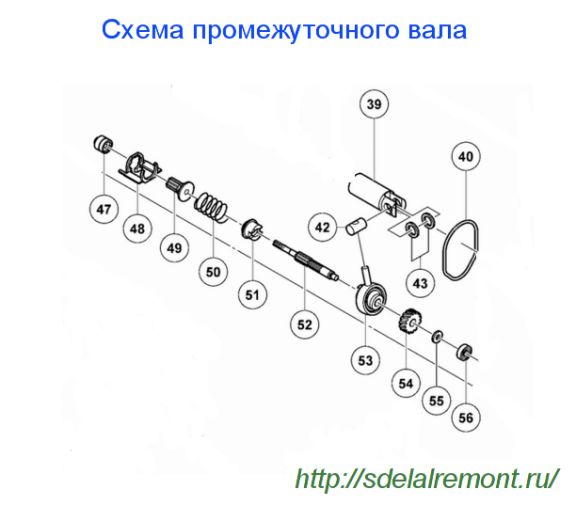

Малая прямозубая шестерня поз.49 промежуточного вала

Сверление в перфораторе Hitachi DH24 происходит за счет вращения быстрозажимного патрона, в котором закреплено сверло или бур.

К неисправностям такого рода приводит:

1. — проворачивание шестерни поз.49 на промежуточном валу поз.52;

1. — проворачивание шестерни поз.25 на валу ствола поз.24.

Осмотр шестерни на промежуточном валу

Шестерня поз.49 может проворачиваться на промежуточном валу поз.52 по причине ослабления силы прижима пружины поз.50 и неправильной работы переключателя режимов поз.48.

Данная неисправность Перфоратора Хитачи устраняется восстановлением шлицов на шестерне 5 и валу.

Восстановить шлицы при незначительном износе можно при помощи исправления формы зуба шлица. Для этого надо при помощи круглого надфиля, зажатого в патрон дрели, исправить контуры зуба.

Восстановить работу переключателя режимов 4 можно только полной его заменой.

Ремонт шестерни вала ствола ударного механизма

Шестерня поз.25 устанавливается на вал стола и крепится там при помощи пружины поз.26, фиксируется стопорным кольцом поз.28 и шайбой стальной М30 поз.27.

При ослаблении силы пружины поз.26 шестерня выскакивает из зацепления и проворачивается.

Устраняется неисправность такого рода заменой пружины и исправлением формы зубьев зацепления.

Какие детали и чем смазывать?

Для начала стоит уяснить, что одной смазкой, какой бы универсальной она не была, нельзя без разбора обрабатывать все детали. Один тип смазочных средств подходит только для редуктора, другой – для сверл и бура. Каждый аппарат, например, PBH 2100 RE или GBH 2-24 DRE, снабжен инструкцией по использованию, в которой описывается периодичность смазывания деталей.

Перед началом процедуры смазки нужно очистить и продуть электроинструмент, а затем вытереть его насухо.

Что и чем обрабатывать:

1. Редуктор. На вопрос: чем же стоит смазать редуктор бытового или профессионального перфоратора, ответ следующий – составом в виде жидкого масла. Вещество попросту заливается в определенных количествах в специально отведенное для этого место в оболочке прибора. Масло заполняет корпус редуктора, и во время эксплуатации всего его детали покрываются равномерным слоем смазки. Если в электроинструменте отсутствует спецотверстие и необходимо его разобрать, чтобы смазать редуктор, лучше обратиться к специалистам.
2. Бур. Его нужно смазывать перед каждой установкой в патрон. Как же смазывать бур перфоратора? Обрабатываются все канавки насадки небольшим количеством средства. В инструкции к аппаратам обычно указывается вид и количество смазочного препарата, которым можно обрабатывать бур.
3. Патрон. Хвостики сменных насадок под сверла также должны обрабатываться каждый раз перед установкой. Количество препарата должно быть строго таким же, как указано в инструкции, не больше и не меньше. Как и чем смазать патрон перфоратора (специальную насадку, которая используется для надежной фиксации сверла), например, HR2470 или любого другого? Буровую смазку нужно просто нанести на хвостик бура, а затем вставить его в гнездо патрона. А после извлечения насадки ее нужно обязательно очистить от пыли и переработанного масла.

А чем же смазать поршень перфоратора? У каждой фирмы-производителя есть собственная смазка для поршневой системы. Лучше всего использовать оригинальную.

Элементы, которым не требуется скольжение во время работы (передаточную муфту, сердечник, боек, цилиндр), смазывать не нужно.

Интересно ознакомиться: ТОП-10 лучших бочковых перфораторов – рейтинг перфораторов бочкового типа.

Ремонт Шуруповерта Хитачи Своими Руками Видео

Как отремонтировать шуруповёрт

Шуруповерт есть вариант смело причислить к инструменту, который подчас приходится использовать не столько в быту, да и для выполнения работ на строй объектах. Однако, так же как и хоть какой непростой технический девайс, изделие может сломаться. Как отремонтировать шуруповерт без помощи других будут рассмотрены в решении этого вопроса тексте.

Базисные характеристики устройства и принципы деяния шуруповерта (Видео)

Оборудование на строительном рынке, где отдельное место занимают шуруповерты, достаточно велико. Наверное модели владеют персональными аспектами, характеризуются сборочным качеством и ценой. Вобщем, для большинства моделей свойственны базисные принципы деяния и внутреннее выполнение.

К базисным элементам хоть какого шуруповерта относят:

• наличие электродвигателя;
• планетарный редуктор;
• регулируемая многофункциональная кнопка «Пуск»;
• реверсный переключатель;
• регулятор усилий;
• блок питания.

Электронный движок питается от сети неизменного тока, конструктивно представленный цилиндрической формы. Снутри размещается якорь со щётками и магнитами. Особенность электронной схемы мотора подразумевает, что направление питающего потока напряжения будет ориентирована на щетки. При изменении питаемой полярности происходит реверсивное движение мотора.

Планетарный редуктор является принципиальным элементом, способным конвертировать высокочастотные колебания электродвигательного вала в обороты низкой частоты патронного вала. Обычно, эти детали выполняются из износостойкого пластика либо металла. Наверное шуруповерты оборудованы редукторами на 5 скорости. Переключение в режим первой скорости нужен на работе с шурупами, а на 2-ой скорости производят сверление в древесном, пластмассовом основании либо металле.

Конструктивные недоработки

Имеются у HITACHI DH24PC3 и слабые стороны, о чём свидетельствуют негативные отзывы покупателей. Вот что нам удалось выяснить:

• Низкое качество сборки. Отметим, что проблемы с заводским браком встречаются у моделей, поступивших в продажу после 2011 года. До этого времени претензий к качеству сборки у покупателей не было. Возможно, это связано с поступлением в продажу бракованной партии.
• Дорогое обслуживание. Если попробовать отремонтировать изделие самостоятельно, возникают две большие проблемы: отсутствие на рынке оригинальных запчастей (другие не подходят) и высокая стоимость деталей.
• Перегрев двигателя при работе с бетонными перекрытиями. Такая проблема действительно есть, она встречается при использовании коронки для сверления бетона. В защиту HITACHI DH24PC3 можно сказать, что изделие изначально не предназначено для этого вида работ: здесь требуется более мощный инструмент. Однако учитывая, что речь идёт о перфораторе, отмечаем данную проблему как существенный минус.
• Кабель сетевого подключения. При длительном использовании шнур буквально переламывается в месте стыковки с рукояткой.
• Пропадает энергия удара. Проблема встречается не у всех изделий, поэтому возможно речь идёт о бракованной партии, которая упоминалась в первом пункте.

Неисправности электрической части

При появлении неисправностей в электрической части перфоратора инструмент перестает работать полностью.

Неисправности, при которых перфоратор не сверлит и не долбит

К причинам, по которым перфоратор перестает работать, относятся:

• разрушение зубьев малой косозубой шестерни ротора;
• выход из строя ротора;
• короткое замыкание или обрыв в цепях статора;
• обрыв или короткое замыкание в цепях управления.

Ремонт ротора

При незначительном износе косозубой шестерни неисправность устраняется восстановлением формы зуба, если это возможно. В противном случае, редуктор следует заменить полностью.

При коротком замыкании или обрыве обмоток ротора, выходе из строя ламелей коллектора, редуктор можно отремонтировать своими руками или заменить на новый. Новый стоит достаточно дорого. А сделать ротор своими руками не каждому под силу. Выбор остается за вами. Подробно о том, как ремонтировать ротор своими руками, можете почитать в наших статьях.

Ремонт статора

Ремонт статора производится в случае обнаружения в нем короткого замыкания или обрыва. Отремонтировать статор не сложно, если знать количество витков, сечение провода и его марку.

Если у вас сгорел статор, или в нем обнаружили обрыв, то при его разборке произведите подсчет количества витков и замерьте сечение микрометром

Обратите внимание на процент заполнения обмоткой пазов статора. При незначительном проценте заполнения можно увеличить диаметр обмоточного провода

Осмотр электрической части управления

Из неисправностей в цепях управления чаще всего проявляются в обрыве провода питания в месте входа в инструмент и выход из строя кнопки запуска.

Схема цепей управления перфоратора Hitachi DH24PC3

В инструменте используется комбинированный выключатель, позволяющий запускать перфоратор и регулировать частоту оборотов. В перфораторе применяется выключатель кнопочный 220 В (OLD 331454/324536).

Угольные щетки перфоратора Hitachi DH23PC3

Угольные щетки поз.74, 77 фиксируются в специальных держателях поз.75. Причиной короткого замыкания цепей управления может быть дроссель поз.69 и диодный контакт поз.72

Важно следить за размером щетки и вовремя их заменить

В статье приведены основные виды неисправностей в перфораторах Hitachi DH24PC3. Если вы сталкивались с другими неисправностями или знаете как их исправить, напишите нам.

Инструкция По Разборке Пистолета Hitachi Dh24pc3

Разборка перфоратора Hitachi DH24PC3 необходима в том случае, если вы хотите отремонтировать инструмент своими руками. Но для этого вам понадобится не только подробная схема перфоратора Hitachi, но и инструкция по его разборке, смазке и сборке. Разборка перфоратора Hitachi не требует специальных навыков от пользователя, если он строго следует рекомендациям, предложенным для инструкций по разборке.

Особенности перфоратора Hitachi

Трехрежимный перфоратор Hitschi DH24PC3 производства японских производителей. Мощность пистолета составляет 800 Вт. На Punch обеспечивает бесступенчатую регулировку скорости 0. 1150 об / мин на контролируемой частоте 0. 4600 ударов / мин Ударная сила составляет 3,2 Дж. Вес перфоратора 2,4 кг. Перфоратор Hitachi DH24PC3 оснащен патроном без ключа типа SDS-plus. Hitachi Hammers предназначены для сверления отверстий до 24 мм в бетоне в режиме отверстия и удара. Режим отбойного молотка помогает удалить плитку, канавки Штробе для прокладки кабеля, трубную связь. Режим ударного сверления позволяет сверлить отверстия в дереве до 32 мм, закручивать шурупы с помощью дополнительных насадок. Для перфорации предусмотрена переустановка передней ручки под любым углом, что создает дополнительное удобство в труднодоступных местах.

Процедура разборки пистолета Hitachi

Чтобы отремонтировать перфоратор Hitachi DH24PC3, необходимо выполнить технологическую операцию, как инструмент для разборки. Начало разборки, подготовка рабочего места, подбор инструментов, сопутствующих материалов, документации. Гладкая поверхность подходит в качестве рабочего места, уложенной бумаги или сетчатого материала. Место должно быть освещено равномерно и адекватно. Из инструментов готовят плоскогубцы, отвертки, пассатижи, аккумуляторы, тиски. В качестве документации вам понадобится разобрать схему, схему смазки и прилагаемое руководство.

Схема перфоратора Hitachi DH24PC3

Разборка перфоратора Hitachi DH24PC3 начинается с демонтажа патрона без ключа.

Инструкция по эксплуатации

Прежде чем начать использовать перфоратор «Хитачи» DH24PC3, инструкцию по его эксплуатации вы должны изучить. Из неё вы сможете понять, что описываемое оборудование может стать источником повышенной опасности. Если не соблюдать рекомендации производителя, то неправильная эксплуатация может стать причиной поражения оператора электрическим током.

Рабочее место должно поддерживаться в чистоте. Следует обеспечить его хорошее освещение. Электроинструмент не должен эксплуатироваться во взрывоопасных условиях, а также вблизи горючих газов, огнеопасных жидкостей и легковоспламеняющейся пыли. Штепсельные вилки должны соответствовать сетевой розетке. Вилку не следует модифицировать самостоятельно.

Адаптеры-переходники с заземленными электроинструментами использовать не рекомендуется. Оборудование не следует подвергать воздействию влаги или дождя. Со шнуром необходимо обращаться правильно. Электроинструмент не следует переносить, взявшись за шнур. Дергать за него для отсоединения от сетевой розетки не стоит.

Итоги

Процедура снятия регулятора у опытного специалиста занимает не более 20-30 секунд. Это займет около пяти минут для начинающего. В любом случае, чтобы все сделать правильно, вам не нужно иметь профессиональное техническое образование или опыт в сборе электроники.

Источник

Добрый день или ночь! Сегодня я расскажу о ремонте Японский молот Hitachi DH 24PC3. Инструмент красивый, имеет футуристический вид и хорошие габариты. Одна проблема в том, что он не включается. Хотя один раз из 10-50 нажатий клавиш происходит за короткое время. В общем, существует стойкое ощущение, что дело в выключателе.

READ Как Проверить Кнопку Перфоратора
