Этапы сборки
Маленький мангал
Рассмотрим общий порядок сборки разборного мангала:
- Прежде всего, подготовленный ранее каркас соединяется болтами соответствующего размера с основанием. Для получения надёжного соединения при установке болтов желательно использовать шайбы гравера.
- После этого на основании мангала можно будет монтировать ножки. Для их обустройства на подготовленные ранее трубные опоры диаметром 17 мм «надеваются» отрезки трубы большего диаметра.
- Затем присоединяем борта и закрепляем их на основании и между собой при помощи тех же болтовых соединений.
- Для повышения прочности полученной конструкции рекомендуется дополнительно раскрепить стенки при помощи продольных спиц, которые затем стягиваются гайками типа «барашек».
- В завершении вам останется только уложить на дно конструкции готовый колосник.
Отдых на природе
Теперь можно спокойно собираться с друзьями на природу, прихватив с собой разобранную конструкцию мангала, пару килограмм замаринованного мяса и древесного угля. Если делали мангал другим способом, поделитесь своим опытом с нашими читателями, оставляя комментарии к статье.
Инструкция по сборке мангала
В самом начале необходимо найти подходящий лист металла. Лучше, если это будет достаточно большой материал, тогда работа пойдет быстрее и проще. Есть способ изготовления с минимумом сварных швов:
- Из большого металлического листа вырезается сразу вся конструкция. Внимательно размечается каждая сторона и отрезаются лишние углы.
- Сгибы немного подрезать болгаркой. Это делает металл тоньше и помогает сформировать мангал.
- Сложить между собой стороны.
- Сваркой скрепить основную чашу.
- Привариваются основания для ножек. Это могут быть специальные крепления для труб.
- Сами трубы обычно кладутся отдельно, чтобы можно было разобрать мангал.
Более компактный вариант требует внимания и времени. Однако эту конструкцию уже легко можно будет брать с собой на природу:
- Составление базы. Используются уголки, которые свариваются между собой в четырехугольник.
- Приваривается прямоугольное днище.
- С помощью саморезов и других креплений фиксируются боковые уголки. Они могут складываться при необходимости.
- Добавляется материал для боковин, аккуратно обрабатывается, добавляются крепежи.
- К основанию прикрепляются подставки для труб.
- В комплект добавляются сами трубы и нижняя их часть для устойчивости.
По завершении всех работ остается декор и покраска. Необходимо использовать специальную краску, которая выдерживает до 600 градусов. Она часто продается в баллонах, удобно наносить. Цвет предпочтительнее выбирать черный. В противном случае будет очень сложно отмывать конструкцию. В качестве декора можно использовать кованные элементы, добавить крышку, ножки разной высоты, а также решетки для барбекю и гриля и подставку под кастрюли и сковородки. Это улучшит не только внешний вид мангала, но и его функциональность.
https://youtube.com/watch?v=gGqtECai04U
Разновидности мангалов
Сначала нужно определиться с задачами, что и как, с какой частотой мы будем на нём готовить, нужно ли предусмотреть возможность использования дров или достаточно будет угля, где он будет стоять, нужен красивый мангал или подойдёт просто функциональный «брутальный» вариант.
Отдельно нужно отметить и переносные варианты. Главной их проблемой всегда является качество. Все переносные мангалы, как правило, сделаны из «лёгкой» стали, потому что главной функцией их увы является не приготовление, а удобство и лёгкость транспортировки.
Такой мангал, как правило, рассчитан исключительно на использование угля. А ведь многие предпочитают перед приготовлением шашлыка насладиться запахом горения благородных дров, приготовить шашлык на самостоятельно подготовленных углях, посидеть у костра.
Однако, температура горения дров значительно выше, чем готового угля, и такой мангал практически сразу же деформируется. А после сезона его вообще скорее всего лучше будет просто выбросить.
Да и среди стационарных мангалов из имеющихся в продаже порой достаточно сложно выбрать подходящий именно под конкретные запросы. Да ещё чтобы он был оптимален по соотношению «цена-качество».
Поэтому, с каждым годом появляется всё больше желающих сделать мангал самостоятельно, своими руками. Можно выложить в соцсети фото мангала, сделанного своими руками, и собирать лайки друзей.
Сделать мангал самому — на первый взгляд непросто, но разобравшись можно понять, что и не так сложно, как кажется на первый взгляд.
Читайте здесь Калитка своими руками — лучшие варианты, схемы, чертежи и проекты для дома и дачи (135 фото)
Для начала нужно понять, какой мангал вы хотите:
- Стационарный;
- Переносной (может быть складным, разборным).
Преимущества конструкций
Хотя мангалы могут быть изготовлены из самых разных материалов, чаще всего предпочтение отдается именно металлу по причине его дешевизны. Убедиться в выгодности этих конструкций можно довольно просто: купите металлический лист, уголок, пруток и трубы, которые вам потребуются для самостоятельной сборки мангала, а затем сравните со стоимостью магазинного изделия. Поскольку часто для самодельного устройства используется старый металлический хлам вроде кусков листового металла, баллонов, то цена готового изделия и вовсе приблизится к нулю.
Еще одним плюсом металлических мангалов является простота изготовления. Любому мастеру, который имеет навыки работы со сварочным аппаратом, не составит труда собрать даже самую сложную конструкцию.
Металлические мангалы — это довольно мобильные конструкции, которые при необходимости можно взять с собой на пикник. Такие мангалы часто изготавливаются из листового металла значительной толщины, это означает, что они будут служить хозяину верой и правдой годами.
Ничто так не радует, как изготовленная собственными руками вещь, тем более если это такое полезное приспособление, как мангал. Он может стать для вас поводом для гордости, особенно если вам удалось собрать из старого металлического хлама настоящий шедевр.
Но при всех своих положительных свойствах металлические мангалы имеют ряд недостатков. При недостаточной толщине стенок они быстро прогорают, в случае перегрева их может повести, а из-за длительного воздействия влаги они могут очень быстро проржаветь.
Уличный с трубой
Уличный мангал, снабженный дымосборником с трубой, более комфортый в использовании, но сложнее в кладке. Он имеет основание, аналогичное предыдущей простой конструкции. Такие дополнительные элементы как криволинейная арка и дымосборник требуют определенной сноровки, опыта резки кирпича, неспешной работы.
Примеры уличных мангалов
Дымосборник и дымоход уличного мангала
Далее из кирпича выкладывается дымосборник, переходящий в дымоход.
- 25 ряд
- 26 ряд
- 27 ряд
- 28 ряд
- 25-28 ряды
- 29 ряд
- 30 ряд
Еще одна порядовка мангала из кирпича, кладочные чертежи:
Колпак конусной формы и трубу можно не выкладывать из кирпича, а сделать из металла.
Чтобы через трубу в очаг не попадали осадки и пыль, в верхней части устанавливают колпак. Температура даже в конце дымохода высока, поэтому лучший материал для зонта — нержавеющая сталь.
Оригинальные конструкции
Существуют мангалы походные необычной конструкции, имеющие реальный опыт эксплуатации. Например, на нижнем фото вариант переносного в форме усеченной трапеции.
Хотя для облегчения веса раскладные мангалы обычно не имеют декоративных украшений, некоторые изделия имеют необычную форму отверстий для обеспечения тяги и хорошего горения расположенных внутри углей.
Универсальная конструкция барбекю из нержавейки может работать еще и в режиме обычного мангала с шампурами, весит немного больше, имеет дополнительные элементы корпуса.
Таким образом, из многообразия раскладных и разборных мангалов домашний мастер может выбрать конструкцию, оптимально подходящую для конкретных эксплуатационных условий, чтобы изготовить ее собственными силами.
https://youtube.com/watch?v=9nkta7qtpFk
Общие сведения
Конструкция – какой она должна быть
Есть несколько способов выбрать подходящую для себя конструкцию барбекю:
- Позаимствовать идею и знакомых, друзей, или людей, которые умеют делать такие изделия своими руками.
- Продумать до мелочей и собрат свою печь-жаровню, которая будет идеальна для вас.
- Найти фото в Интернете и по ним составить схему, чтобы сделать барбекю своими руками, или же попробовать усовершенствовать имеющуюся конструкцию.
Требования к конструкции
Есть большое количество схем и вариантов, конструкций и задумок, но не все из них безопасны и удобны.
Чтобы не попасть впросак и не скопировать чужие ошибки, учтите следующие моменты:
- Барбекю, равно как и мангальная жаровня, относится к типу печей с открытой камерой сгорания, и для отведения продуктов переработки в них редко используются трубы или дымоотводы. Но если у вас есть желание дополнить конструкцию вытяжкой, потребуется дополнительное крепление к основанию или земле. В случае, если не сделать этого, конструкция опрокинется при готовке.
- Для изготовления рекомендовано использовать профиль и листы металла с толщиной не меньше 4 мм. Если взять за основу более тонкий металл, конструкция быстро испортится и прогорит.
- Не на всех жаровнях барбекю можно хорошо сжигать уголь и брикеты, и поэтому на этапе проектирования печки подумайте, как вы будете поддерживать температуру тления.
Как бы повар ни старался, но при работе с печью при приготовлении к поверхностям из металла будет налипать слой сажи и жира, которые требуется удалять и чистить вручную. Помимо этого, действительно удачные конструкции крайне редко бывают с изысканным оформлением.
Изготовление ножек
Для походного мангала ножки изготавливают в съемном или складном варианте. Складные опоры более практичны и надежны, так как на их деталях нет резьбы. Но резьбовое соединение более жесткое, в нем отсутствует люфт, который делает очаг неустойчивым.
Складные опоры делаются из 4 полос длиной 60-65 см. В середине каждой полосы делается отверстие. После этого опоры соединяются попарно наподобие ножниц. Лучше всего это сделать болтами и гайками. Один конец этих «ножниц» жестко фиксируется к раме на оси. Далее выполняется подгонка опор, чтобы в разложенном состоянии они обеспечивали ровное положение дна. На раму приваривается карман из нержавейки — в него будет входить второй конец раскладной опоры. В сложенном состоянии ножки находятся вдоль рамы. Можно носить складной мангал в сумке или в чемодане.
Для изготовления съемных ножек используются болты и гайки, полая стальная трубка, уголок или арматура. Гайки привариваются к раме снизу или сбоку. Болты сваркой закрепляются к ножкам. Их высота может быть до 60 см. Этого достаточно для того, чтобы готовить еду стоя.
Ножки любого типа лучше делать из алюминия, который легче стали.
Простейшая самодельная конструкция
Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.
Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов
Для изготовления такого уникального изделия потребуется:
- Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
- Небольшая болгарка.
- Разметочный и мерительный инструмент.
Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:
- Производится разметка имеющегося листа металла.
- Вырезаются необходимые детали конструкции.
- Проделываются крепежные пазы.
- Изделие собирается в единое целое.
- Если есть желание, то мангал можно покрасить любым жаропрочным составом.
- Вот и все. Мангал полностью готов к использованию.
Итак, вырезаются следующие конструкционные детали:

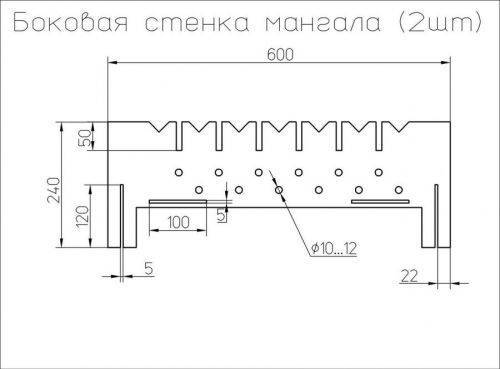

1. Стенки боковые – 2 штуки.
2. Стенки торцевые – 2 штуки.

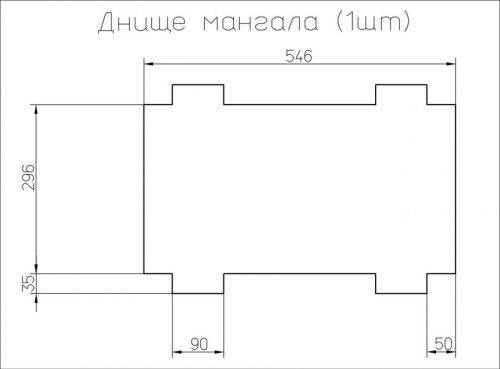

3. Днище мангала – 1 штука.
При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.
Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.
В конечном итоге должна получиться такая законченная конструкция:
Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:
- Минимальные затраты на изготовление.
- Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
- Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
- Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
- Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
- На сборку и разборку мангала требуется предельный минимум времени.
- Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
- Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.
Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.
Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.
Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:
Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

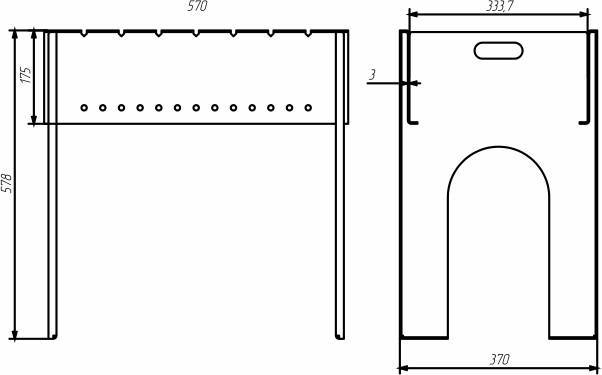

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.
Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.
Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.
Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото
Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.
Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.
Мастер класс по изготовлению своими руками
Процесс изготовления мангала своими руками не представляет особой сложности. С работой справятся и новички, и даже женщины при наличии навыков. Работа состоит из нескольких этапов: выбора материла и инструментов, создания чертежа и непосредственного изготовления изделия.
Материалы и инструменты
Основной материал для создания портативного очага – листовой металл толщиной 2-3 мм. Днище рекомендуется делать толще (5 мм), чтобы оно было прочным. Лучше всего подошла бы нержавеющая сталь, но она не соответствует основным требованиям к металлу: легкость, тугоплавкость, прочность, устойчивость к коррозии и нетоксичность. Также данный материал деформируется в процессе эксплуатации. В качестве ножек можно использовать арматуру (10 мм) длиной не более продольной стороны днища или другие пруты аналогичной толщины.
Необходимые инструменты:
- электролобзик по металлу;
- сварочный аппарат;
- болгарка с кругами по металлу;
- измерительный инструмент (рулетка);
- дрель со сверлами по металлу.
Создание чертежа
Перед работой с металлом следует изобразить будущий раскладной мангал в чемодане на бумаге. Для этого нужно начертить каждую деталь с проставлением соответствующих размеров
Важно обратить внимание на следующие моменты:
- Днище представляет собой прямоугольник размером 600 х 300 мм с дополнительными полосами по 40-50 мм с каждой из четырех сторон. Последние будут загибаться, образуя боковины.
- Продольные стенки – два прямоугольника длиной 600 мм с дополнительными боковинами (10-20 мм), на которых расположены пазы. Последние нужны для торцевых стенок. На одной из широких сторон имеются углубления для шампуров (с расстоянием в 100 мм).
- Торцевые стенки – две трапеции или прямоугольника с узкой стороной в 300 мм и широкой, зависящей от угла наклона продольных элементов. По бокам делаются шипы для входа в пазы боковин стенок.
Другие чертежи можно легко найти в интернете, после чего перенести на стальной лист. Делается это следующим образом: согласно размерам, указанным на рисунке, следует начертить на металле соответствующие линии, по которым в дальнейшем будет производиться резка. Необходимо точно соблюдать размеры и не экспериментировать, ведь в итоге детали могут не сойтись друг с другом.
Этапы изготовления
Когда материалы, инструменты и чертежи готовы, самое время перейти к непосредственному изготовлению переносного мангала. Этапы работы:
- Чертежи переносятся на листы металла. Вырезаются все детали и сверлом проделываются соответствующие отверстия (в боковинах днища). Пословица «семь раз отмерь — один отрежь» как нельзя лучше применима в изготовлении изделия, ведь испорченные заготовки уже не удастся исправить.
- На данном этапе сгибаются четыре боковины днища и по два элемента продольных стенок. После этого детали примеряются.
- Продольные стенки соединяются с днищем с помощью приваренных петель. Убираются зазоры между согнутыми боковинами. Снизу привариваются четыре гайки по углам для ввинчивания ножек, на концах которых далее делается резьба подходящего диаметра.
- Если все сделано правильно, то уже на этом этапе должен получиться барбекю мангал в чемодане. Для предварительной сборки к днищу прикручиваются ножки, затем расправляются продольные стенки, после чего вставляются торцевые. Мобильный очаг почти готов!
Когда радость от удачной сборки пройдет, стоит подумать о полезных и даже необходимых мелочах, без которых изделие не будет завершенным. Прежде всего, это ручка, которая приваривается к боковине днища. Без нее конструкция – просто складной мангал, ничем не напоминающий чемодан. Также большую пользу принесет фиксатор. При транспортировке боковые стенки неизбежно будут открываться, поэтому их стоит соединить крючком или щеколдой. Для более привлекательного внешнего вида складной мангал можно покрыть аэрозольной краской, выдерживающей температуру до +600 ºС.
Вырезаем дно по чертежуИзготавливаем боковые стенкиСхема сборкиКрепим боковые части ко днуСоединяем с основной конструкцией другие элементыКрепим фиксаторГотово
Как сделать идеальную модель
Сначала нужно нарисовать своими руками чертеж. При этом соблюдают вышеупомянутые правила. Чертеж позволит определить размеры каждой боковой стенки. Во время его рисования определяются с реализацией возможности разбора мангала. Если будет такая возможность, то длину боковых стенок следует увеличивать на 2 см. Эти дополнительные сантиметры будут представлять собой загнутые края. То есть 1 см каждой из сторон, которые будут примыкать к стойкам, нужно будет загибать под углом 90°. 1 см нижнего края боковин любой жаровни также нужно загибать. Делают это внутрь конструкции.
По составленному чертежу разрезают заготовленный листовой металл и профильную трубу или уголки. В днище сверлят отверстия. В продольных боковых стенках делают прорези. В случае создания полностью разборной конструкции в стойках делают два длинных проема. Их длина должна равняться высоте жаровни. Воображаемые линии, которые будут проходить через проемы, должны образовывать прямой угол.
Если создается своими руками неразборный мангал, то сначала сваривают боковины. Далее к ним приваривают стойки. Можно и не приваривать. Это улучшит портативность конструкции. В этом случае каждую пару стоек нужно сделать в виде буквы «Н». При этом концы стоек должны быть выше горизонтальной перегородки на 1-2-см. Для надежной фиксации к боковинам жаровни на уровне верха стоек можно приварить 4 выступающих металлических квадратика с размерами 2х2 см. Эти квадратики и стойки нужно будет скреплять крючками в форме буквы «П».
Для дополнительной устойчивости можно сделать концы стоек острыми, чтобы вогнать их в землю.
Чертеж мангала, разборный
Данный мангал разборный, чертеж выполнен в формате DWG. Чертеж мангала в формате DWG можно отдать на лазерную или плазменную резку. Вам вырежут разборный мангал, после чего вам останется его собрать как конструктор.
Подобие таких мангалов продают, в супер/гипер маркетах, но оин тонкостенные и не долговечные. Наш мангал из листа со стенкой 3мм.
Размеры жаровни разборного мангала 600х350х170мм. Стенка листа 3 мм.
Скачать чертеж — разборный мангал
В архиве для скачки находятся файлы в формате DWG, PDF и Solidworks. Если первый формат необходим для резки мангала. То два последних ознакомительные форматы, по этим чертежам без резки на ЧПУ изготовить мангал не получится.
Скачать чертеж можно нажав на ссылку или на кнопку ниже.
Частые вопросы
Легко ли построить, если нет опыта?
Процесс строительства даже простого кирпичного мангала для неподготовленного человека достаточно сложен, так как требуется соблюдать массу правил. Если опыта подобных работ нет, рекомендуется привлечь к выполнению работ профессиональных каменщиков-печников. Обычные строители здесь вряд ли помогут, так как они не знакомы со спецификой постройки печей, требующей использования других технологий.
Какой правильный состав цементного раствора?
Раствор для мангала изготавливают особым способом. В его состав входит красная глина, овражный песок (не речной или карьерный). Он шероховатый, лучше сцепляется с частицами глины. Если есть сомнения, то лучше купить готовую смесь в магазине, проконсультировавшись с продавцом.
Мангал-чемодан
Отличительной особенностью этого варианта мангала является то, что в разобранном виде он компактно складывается в своеобразный чемодан. Конструкционных деталей тут больше, чем у рассмотренного выше варианта, однако технология изготовления и сборки имеет многие сходства.
Из чертежа мангала-чемодана видно, что в этой конструкции одна пара боковых стенок съемная, а другая пара имеет шарнирное крепление. В качестве шарниров можно использовать дверные петли.
Основой всего изделия служит днище с загнутыми бортиками, к которому крепятся основные детали конструкции. Высота бортиков ~ 5 мм.
Присутствует в этом варианте разборного мангала и колосниковая решетка, что позволяет предельно оптимизировать процесс горения. Решетку можно сварить из металлических прутков, но вполне возможно подобрать и уже готовое изделие подобного рода.
Рассмотренный раскладной мангал-чемодан желательно изготовить из нержавейки, так как именно в таком исполнении он выглядит наиболее презентабельно.
Если перечисленные выше конструкции мангалов окажутся сложны для повторения, то можно сделать мангал раскладной конструкции по еще более простым схемам. Их чертежи тоже весьма востребованы в интернете.
Мангал-коптильня из 2 баллонов из-под газа
Своими руками можно смастерить даже мангал-коптильню из металла, используя пустые баллоны из-под газа. Перед тем как начинать работу, нужно убедиться, что баллон пустой, заполнить его полностью водой и оставить на сутки. После приступать к работе.
Важно не забыть о безопасности и использовать защитную маску и перчатки, так как предстоит работать с болгаркой и сваркой. Для создания 1 мангала-коптильни нужно 2 баллона
Начинают с изготовления дымогенератора.
Делать так:
- Из баллона нужно сделать маленький резервуар. Отпилить часть до кольца и нижнюю часть распилить пополам. Потом нужно приварить верхнюю и нижнюю детали друг к другу.
- Распилитьверх для формирования крышки, посадить ее на петли.
- К верхней части крышки изнутри приварить рейку, чтобы ее не повело. Наварить полосы по краям крышки, чтобы уменьшить прохождение воздуха и для плотного прилегания.
- Вниз наварить уголки, чтобы сделать ровное дно для равномерного слоя угля.
- Вварить днище, вырезать окошко для состыковки с мангалом.
- Приварить отпиленную маленькую часть.
- Прикрутить ручку.
Второй баллон распиливать так:
Срезать деталь для крышки.
- Вырезать окошко для поддува.
- Наварить уголок над окошком во всю длину баллона.
Сделать прорези на свободном краю, с обратной стороны просверлить дырки для шампуров.
Внутри сделать ограничительные заслонки, если нужно использовать мангал на маленькую порцию шашлыков. Для этого сделать направляющие и приварить.
Теперь нужно состыковать основной мангал и генератор дыма. Для этого нужно выпилить сегмент на генераторе дыма и примерить к основному баллону, разметить и сварить.
Далее нужно подготовить трубу, наварить на арматуру крышку из куска металла с одной стороны. Установить мангал на ножки и приварить трубу. Основная конструкция готова. Теперь нужно его покрасить.
Post Views: Статистика просмотров 1 780
Монтаж мангала в беседке с казаном и коптильней
Комплекс мангал-казан с коптильней самый многофункциональный из рассмотренных вариантов. Он закрывает максимум потребностей в приготовлении пищи всевозможными способами. Учитывая, что такая конструкция, как правило, дополняется полками, шкафчиками, разделочным столом и мойкой, она требует достаточно много места, иногда более 4 м в длину.
Сведение всех составляющих комплекса и расположение в одну линию, с одной стороны, упрощает монтаж и дает возможность одновременно использования несколькими людьми.
С другой – ухудшаются эргономические показатели. Например, коптильня должна располагаться рядом с мангалом, так как у них общий вытяжной канал. При этом разделочный стол отодвигается дальше от шашлычницы, и им уже не так удобно пользоваться.
В других проектах коптильня вынесена в зону над мангалом, то есть на третий уровень, и к ней не так-то легко добраться. Если копчение – редкость, это не составляет особой проблемы. Но если коптильней планируют пользоваться часто – это не очень удобно.
Есть угловые, более компактные проекты.
Удобно, когда мойка «привязана» к казану, а коптильня находится по другую сторону от мангала. Ниже представлен достаточно продуманный проект для мангала из кирпича своими руками: чертеж со всеми размерами.
Чтобы возвести такой комплекс, необходим определенный опыт и знание некоторых «хитростей». Например, как проложить каналы из коптильни в общий дымоход, правильно выполнить топочные камеры, надежно закрепить поддувальные дверцы.
Строим стационарный мангал из кирпича своими руками по алгоритму, аналогичному предыдущим проектам:
- Кладка мангала по рядам.
- Кладка камер печи, мангала и коптильни.
- Установка дверей.
- Формирование дымоотводных каналов.
- Выполнение арки.
- Перекрытие печи, коптильни, мангала.
- Кладка дымосборника и трубы.
- Установка остального оборудования.
- Растопка.
Установка дверцы коптильни
Этапы возведения компактного комплекса и как построить мангал из кирпича своими руками смотрите в 3,5-минутной видео инструкции.
Компактный печной комплекс под навесом: мангал, барбекю, казан, коптильня, стол
