Как установить и подключить розетку правильно

Виды электрических розеток — какие выбрать

В магазинах вы найдете несколько типов розеток, поэтому стоит знать, чем они отличаются и какую выбрать. Вот список самых важных контактов, которые вам пригодятся дома:

1. Розетки с заземлением (штырьковые) — используются для подключения устройств большей мощности, например, холодильника, стиральной машины, телевизора, компьютера и электроинструментов. Однако вилки, требующие штыря, имеют все больше и больше устройств, например, электрические чайники, утюги или кофеварки, поэтому в настоящее время большинство розеток в доме должны быть заземлены;
2. Розетки без заземления — в настоящее время они больше не рекомендуются, хотя бы потому, что у большинства устройств вилки адаптированы к контактам; однако стоит иметь дома несколько обычных розеток, которые пригодятся для подключения простых устройств с низким энергопотреблением, например зарядных устройств;
3. Герметичные розетки (в том числе с брызгозащищенной заслонкой) — это специальные контакты для ванных комнат, гаражей и подвалов, защищенные от воды и влаги;
4. Внешние розетки — они устойчивы к воде, солнечным лучам, морозу и пыли, поэтому идеально подходят, например, для террасы;
5. Розетки с контактной шторкой — рекомендуются для детских комнат, так как младенцы не могут вставлять в отверстия какие-либо предметы, которые могут вызвать поражение электрическим током или короткое замыкание.

Помимо стандартных штепсельных розеток в домах применяются и другие типы и виды розеток, в том числе вышеупомянутые разъемы USB, телевизионные, телефонные и оптоволоконные розетки.

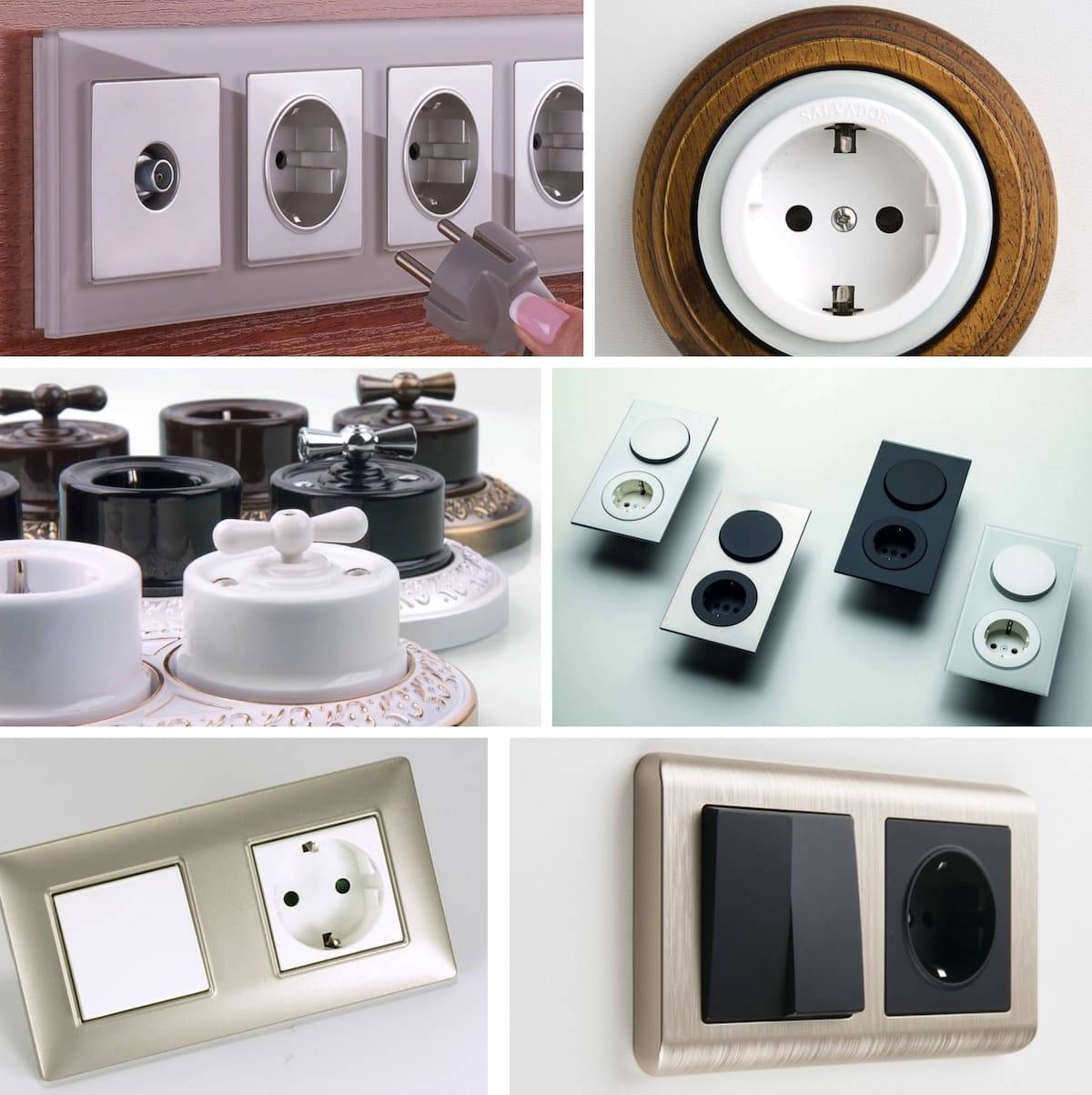

Виды и типы электрических розеток для домашнего использования

Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

по стандарту “A”

по стандарту “B”

В большинстве случаев используется второй вариант – “B”. Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

“A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

бело-оранжевый

оранжевый

бело-зеленый

зеленый

На другой стороне:

синий

бело-синий

бело-коричневый

коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

Монтаж двойной розетки (пошаговая инструкция)

Монтирование таких изделий связано с первоначальным определением ноля и фазы. На это указывают признаки монтировки. Цвета для фазы – красный, коричневый, белый или черный. Заземление обозначается желтовато-зеленым оттенком. Ноль может быть либо синим, либо белым с синеватым.

• Если проводить монтаж двойных розеток своими руками, то стоит дополнительно сделать проверку для определения фазы и нуля.
• Предварительно одев прорезиненные перчатки, к проводам поочередно приложить тестер-отвертку. Лампочка должна загораться там, где проходит фаза.
• Затем обесточивается вся проводка и отвертка прикладывается еще раз, чтобы убедится в том, что напряжение отсутствует.

Установка проводится следующим образом:

1. Кабель с заземлением подсоединяется к верхней клемме или центральной так, чтобы фаза находилась с правой стороны, а ноль шел с левой.
2. Кабель должен соответствовать основной проводке. Два подрозетника потребуют дополнительного стенного отверстия по выполненной разметке.

Демонтажные работы

Выполняются после полного отключения электричества. Непригодную розетку удаляют следующим образом:

• Винты крепления выкручиваются;
• Крышка от устаревшего изделия снимается;
• Провода надо открутить, а лапки с фиксацией вынуть.

Монтажные работы

У новой розетки:

• Передняя панель откручивается;
• Убедиться в качестве, то есть нормальном состоянии подрозетника и четкости его фиксации;
• Прикрепить его к стенке при помощи боковых держателей или просто шурупов;
• Учитывая, что во время работы крепления могут ослабевать, следует дополнительно замазать его алебастром. Для этого необходимо подготовить раствор. Берется, к примеру, использованная банка из под консервов. Туда засыпается алебастр (достаточного одного стакана). Воду надо добавлять до тех пор, пока не получится густота сметанной массы. Перемешивают ее настолько быстро, что гипс не может застыть, и накладывают на поверхность;
• Для подготовки к подключению кабель раскрывается с удалением изоляции в пределах одного сантиметра;
• Выделяется заземление, ноль и фаза в четкой последовательности;
• Болтики, которыми будут крепиться провода, ослабляются;
• Розеточные провода вставляются в контакты;
• Болты закручиваются и затягиваются;
• Там, где в изделии есть указание на заземление, подключается кабель.

Для установки понадобится максимально тщательно уложить в стакане провода, чтобы избежать негативных последствий, которые могут быть выражены в виде в повреждении изоляции или нарушении эксплуатации. Для этого свертка должна не иметь сильно выраженных изгибов, и находиться не сразу за болтами.

Когда работа завершена, то розетка задвигается глубже, и прикручивается либо при помощи саморезов, либо крепежных лап. Ей придается нормальное положение, определяемое уровнем, после чего установочная коробка должна быть соединена с суппортом. Декоративная накладка завершает сборку.

Выбор способа монтажа проводки

Работы проводятся по одному принципу

• Толщина кабеля. Сечение дочернего совпадает с родительским.
• Дизайн. Не влияет на функционал, подбирается к интерьеру, зависит от пожеланий хозяина.
• Система подключения контактов. Зависит от того, сколько контактов расположено на бытовом приборе — два или три.
  1. В первом случае ноль и фаза присоединяются к разным контактам.
  2. При использовании трёх проводков — фаза, ноль и заземление, которое прикрепляют к крепёжному винту, расположенному на корпусе устройства, предварительно сняв с него крышку.
• Заземление. При его наличии в первой розетке монтируют и на последующих, учитывая требования ПЭУ, где указано об использовании цельного кабеля.

Скрытая

1. В стене прорезают канавки — штробы, в них укладывают кабель.
2. Замазывают цементным или гипсовым раствором.
3. Затем переходят к отделочным работам.

Внимание
Чтобы провести розетку от имеющейся, выясняют, возможно ли вырезать штробу, канавку, высверлить выемку под подрозетник, а только потом приступают к подключению.

Порядок монтажа

План работ

1. Отключить электричество, обесточить помещение, где проводятся ремонтные работы. Тестером убедиться, что всё сделано правильно.
2. Снять крышку с основной розетки.
3. Извлечь прибор, ослабив удерживающие контакты.
4. Подсоединить кабель к новой точке.
5. Убедиться, что кабель не передавлен ограничителем, при необходимости отколоть кусочек стены или подрозетника, подогнав под размер провода.
6. Установить розетку на место.
7. Просверлить отверстие в декоративной крышке для кабеля.
8. Прикрутить крышку.
9. Проводку спустить вниз к плинтусу, провести к нужной точке, прикрепляя к стене скобами на расстоянии 30–40 см друг от друга.

Варианты скрытия

1. При наружном способе её прикручивают к плинтусу или оставляют в виде переноски. Провод прячут в кабель-канал, приклеенный к стене или прикреплённый между крышкой розетки и плинтусом.
2. Кабель, установленный на длительный срок, скрывают под слоем штукатурки. Для этого проделывают бороздку, прокладывают проводку, затем замазывают штукатуркой.
3. Если стена оклеена обоями, их разрезают по линии укладки кабеля, предварительно намочив. Затем аккуратно, чтобы не порвать, разводят края обоев в стороны, делают бороздку для кабеля. После закладки также замазывают раствором цемента, обои приклеивают обратно.

Как устроено наружное устройство подключения

Устройство розетки

Внешние розетки имеют примерно одинаковое устройство, если опустить дополнительные опции.

Состоят изделия из таких частей:

• Корпус-основание. Изготавливается из керамики или поликарбоната. Служит для крепления к стене, размещения проводящих деталей и дополнительных опций.
• Механизм токопроведения. Состоит из клемм с болтами и лепестковых контактов. Служит для коммутации сети и потребителя.
• Заземление. Представляет собой внешние боковые пружины, соединенные с крепежной клеммой.
• Прижимный механизм. Саморегулирующее устройство, обеспечивающее постоянный контакт с проводом.
• Лицевая панель. Выполняет защитную и декоративную функции. Изготавливается из дерева, металла или пластика.

Выбирая внешнюю розетку, рекомендуется спрашивать у продавца сертификат качества, чтобы не приобрести подделку.

https://youtube.com/watch?v=lqDbHopOqxY

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

• Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
• Для монтажа не нужны такие инструменты как штроборез или перфоратор.
• В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
• Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
• При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

• Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
• Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
• Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

• Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
• Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
• Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

• Для монтажа надо резать стены.
• Тяжело выполнять ремонтные работы.
• Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Процесс установки

Подготовка инструментов к монтажу розеток

Монтаж розеток — это процедура, которая проводится в определенной последовательности.

Для начала нужно приготовить такие инструменты и материалы:

• перфоратор;
• болгарка;
• уровень;
• рулетка;
• индикатор;
• нож;
• плоскогубцы;
• отвертка;
• карандаш;
• шпатель;
• цемент;
• песок;
• грунтовка для бетона.

Во время установки электрической системы нужно пользоваться защитными очками, перчатками и респиратором.

Подготовительные работы

Правила расположения проводки

Объем этого процесса зависит от того, будет прокладываться новый кабель или все ограничится заменой розетки.

Последовательность действий, когда производится электрификация строящегося здания или его капитальный ремонт:

1. Составление схемы и проведение разметки. Следует рассчитать так, чтобы отверстия под монтажные коробки находились на одной вертикальной или горизонтальной линии.
2. Штробление стен. Делаются канавки под кабель и круглые отверстия под точки. После сверления они соединяются между собой для установки перемычек. Проемы очищаются от пыли и крошки, обрабатываются грунтовкой. Если выбран наружный способ, устанавливаются каналы или крепежи — пластиковые короба, металлические или пластмассовые трубы, керамические изоляторы, струны.
3. Монтаж подрозетников. С них отламываются заглушки, после чего изделия обмазываются раствором и вставляются в отверстия. Излишки шпаклевки удаляются.

Когда раствор полностью застынет, он шлифуется вровень с поверхностью стены.

Подсоединение проводов к розетке

Чтобы предотвратить повреждение кабеля при усадке здания или контакта с влагой, его следует протягивать в гофрированную пластиковую трубку. После этого канал замуровывается в штробах. Концы кабеля выводятся в монтажные коробки с тем расчетом, чтобы оставалось достаточно материала для проведения подключения. Дальнейшие действия проводятся после полного затвердения раствора.

Подключение розетки

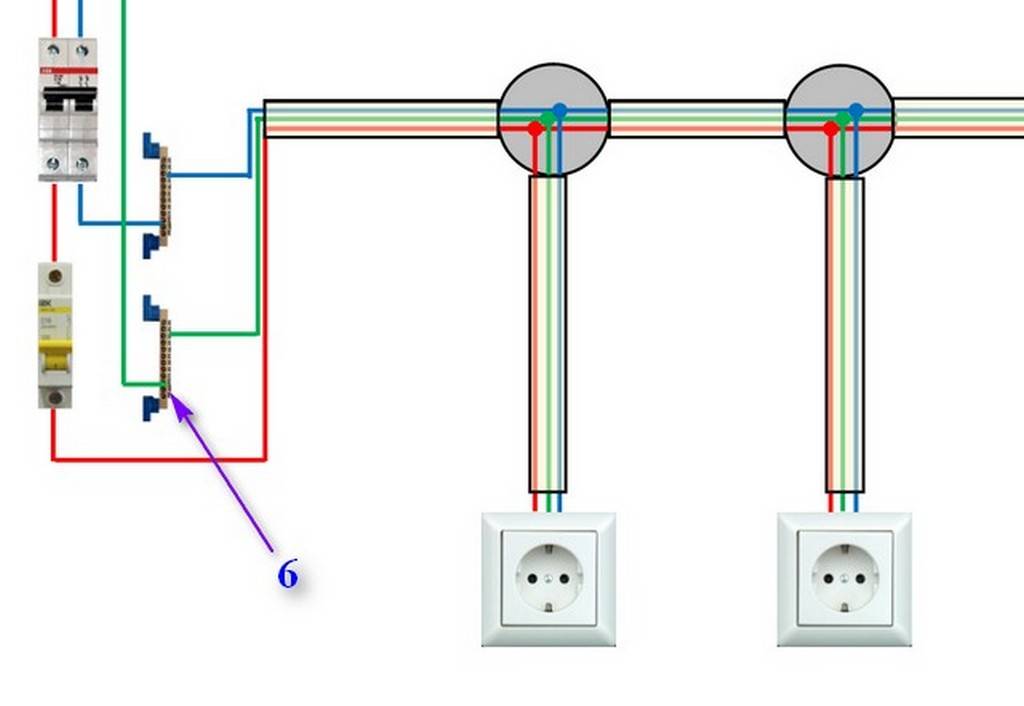

Подключение двойной розетки с заземлением

Перед тем как подключить провода к розетке, нужно убедиться в том, что они не находятся под напряжением. Чтобы полностью себя обезопасить, следует отключить вводной рубильник.

После этого нужно выполнить следующие действия:

1. Снять изоляцию с кабеля, а затем и с жил, обнажив металл на 10-12 мм.
2. Если провод медный, скрутить его и пропаять. Это предотвратит его окисление.
3. Присоединить концы жил к отверстиям на клеммах. Максимально туго затянуть болты.
4. Вставить корпус розетки в монтажную коробку. После выравнивания зафиксировать ее прижимными лапками.
5. Установить крышку. Проверить прочность крепления с помощью вилки — вставить ее и вытащить из разъемов несколько раз.

После этого можно подавать электричество и пользоваться точкой.

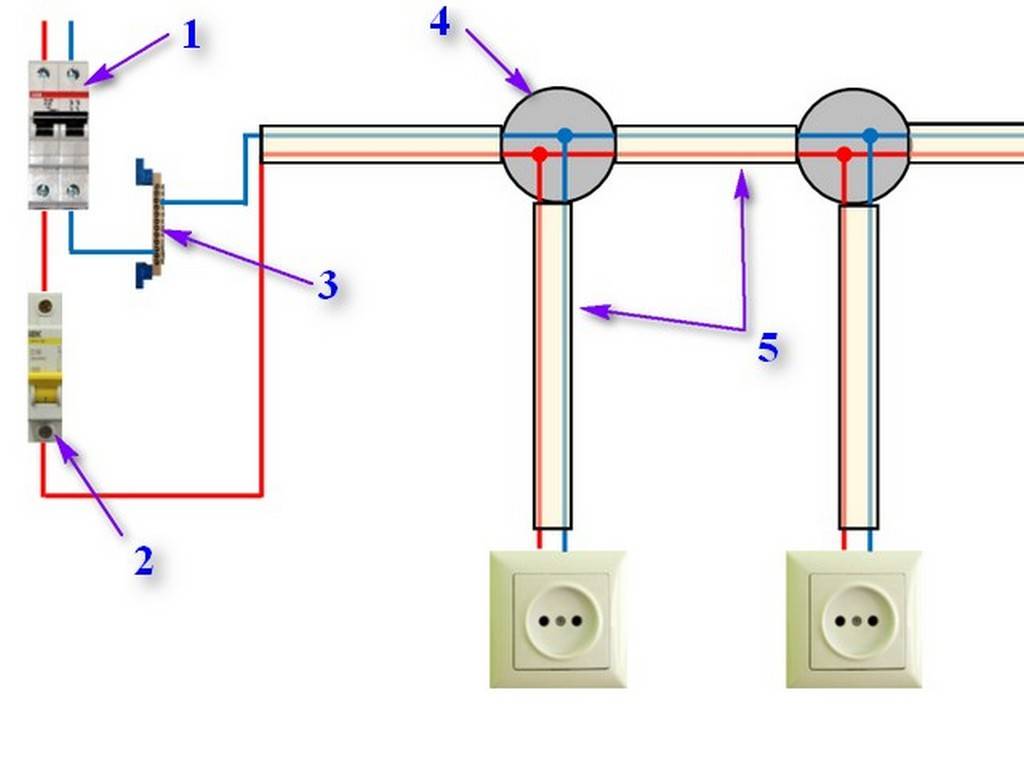

Сборка розетки с четырьмя проводами и для чего они нужны

Итак, у вас что-то случилось, пришлось разбирать и собирать розетку. При сборке вы столкнулись с проблемой – в розетке 4 провода. «Что это, зачем и какие провода подключать?» – наверное, эти вопросы вы сначала себе задали. Давайте разбираться, для начала – для чего в розетке 4 провода.

Современные розетки устроены системой, то бишь электричество идёт от источника к одной розетки, от розетки к другой, от той к третьей и так дальше.

Благодаря этому решению в доме используется меньшее количество проводов, чем если бы при подключении напрямую от источника питания к розетке.

Таким образом от источника питания идёт два провода – фаза и ноль, два других провода идёт к другой розетке и передают на неё электричество.

Разобраться какие провода подключать весьма просто.

Для этого вам понадобится индикатор напряжения. При включённом питании проверяем индикатором все четыре провода, лишь на один, из которых сработает индикатор.

После отключите питание и подключите провод фазы к розетке через клеммы. Методом подбора нужно будет выбрать провод нуля.

Не подключайте провода при включённом питании, это опасно. Всегда перед подключением провода выключайте питание.

Ну а дальше просто подключите оставшиеся провода – к каждому проводу пару.

В случае если у вас нет индикатора напряжения, то придётся самостоятельно подобрать провод фазы и нуля, после чего всё также подключить вторую пару.

Рекомендую следующее видео, где автор рассказывает и наглядно показывает, как правильно подключать провода в розетке:

Порядок работ по монтажу шлейфа

Определение фазы индикаторной отверткой

Все работы требуют профессионального подхода и соблюдения техники безопасности. Нужно знать, как правильно подключить группу розеток. Перед началом  необходимо обесточить всю квартиру, чтобы разъединить и фазу, и ноль. Отсутствие напряжения проверяют индикатором в месте работы. Монтаж проводят в следующей последовательности.

1. Разметка и подготовка места.
2. Штробление стен.
3. Закладка кабеля от распределительной коробки к первому подрозетнику.
4. Подготовка провода для перемычек.
5. Установка подрозетников.
6. Подготовка ответвлений, чтобы соединять РЕ проводники.
7. Монтаж линии и укладка проводов.
8. Соединение нулевых и фазных жил и проводников заземления.
9. Закрепление рабочих элементов в подрозетнике и установка лицевых крышек.

Качество монтажа зависит от типов контактных элементов. Надежными считаются модели с плоско-пружинным способом соединения. В крайнем случае это может быть пластина, зажатая болтом. Подводной к розетке кабель должен выступать за поверхность стены не более чем на 80 мм. При необходимости его следует укоротить.

Неправильное соединение непосредственно через клеммный контакт розетки приводит к его постепенному выгоранию

Снимается оплетка кабеля, провода разводятся в стороны. Слева фаза, справа ноль, посередине провод заземления. Их концы оголяют на 10мм с помощью съемника изоляции или ножа. Розетка, имеющая самозажимные пружинные клеммы, упрощает работу. Достаточно зачищенный конец провода подать в отверстие до упора.

Затем необходимо потягивающим движением проверить надежность крепления всех жил. В первую очередь упаковываются повода, и вся конструкция вставляется в подрозетник, предварительно закрепляется по бокам винтами. По уровню проверяют горизонтальность, затем винты окончательно затягиваются. Последней устанавливается лицевая панель, накладная рамка.

Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см

Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов – «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

Типичные разновидности розеток

На современном рынке имеется большое разнообразие электробытовых устройств, различающихся материалом изготовления, дизайном, способом установки, уровнем защищённости.

По способу монтажа розетки бывают:

1. Накладные варианты чаще всего применяются в деревянных домах, поскольку размещать электрооборудование внутри таких пожароопасных материалов, как древесина, не рекомендуется. Контакты и провода в розетке накладного типа располагаются снаружи стены, в защитном корпусе из диэлектрических материалов. Электропроводка к ним подводится также снаружи стены, скрываясь в декоративных коробах кабельканалов.
2. Встраиваемые модели предназначаются для установки внутри кирпичных, бетонных или гипсокартонных стен. Перед тем, как подключать розетки встраиваемого типа, в стене делается углубление необходимой глубины и диаметра. В него вставляется крепёжный элемент – стакан-подрозетник, в котором и закрепляется электроприбор. Такие розетки практически не выходят за поверхность стены, за исключением внешней декоративной накладки. Проводка к ним подводится либо под облицовочным материалом (гипсокартон, стеновые панели), либо в штробах. Штробы – специально проделанные в стене углублённые канавки, куда закладываются провода, после чего они заделываются штукатуркой или шпатлёвкой.

По типу подсоединения проводки, розетки бывают:

• Винтовыми. Электрические провода в розетках такого типа крепятся к клеммам с помощью закручивающихся винтовых зажимов.
• Пружинными. В них вместо винтов используются подпружиненные зажимы, прижимающие провода к клеммам.

По количеству контактов устройства бывают 2-х и 3-контактные. Первый тип используется в домах, где электропроводка состоит только из двух жил, фазы и нуля. 3-контактные варианты ставятся там, где в проводку входит третий, заземляющий провод. Подобные модели рекомендованы для подключения ряда бытовой техники, например, компьютерных процессоров и стиральных автоматов.

Имеется ограничение и по максимальной мощности подключаемых приборов. Стандартный вариант, это 220 вольт и 16 ампер. Но для кухонных электроплит требуется подключение розеток с тремя фазами, способными выдерживать напряжение в 380 вольт при силе тока в 32 ампера. Для помещений с повышенной влажностью, или там, где существует опасность попадания воды, нужно ставить влагозащищённые модификации, снабжённые герметичной крышкой. К таким помещениям относятся ванная, санузел, кухня, балкон.

Имеются также разновидности с защитой от маленьких детей, где отверстия для штекера изнутри закрываются крышками на пружинах. В последние годы в продаже появились «умные розетки», снабжённые таймерами, реле выбрасывания вилки при перегреве.

Схемы подключения розеток к электрической сети

Первая схема подключения

Для подключения своими руками нужно знать схемы подключения розеток по которым вы будете это делать. Начнем со схемы подключения к однофазной сети, в которой не предусмотрено заземляющего контура.

Схема подключения розетки

Значение цифровых обозначений:

1 – общий предохранительный спаренный автомат.

2 – автомат, отключающий фазу на линии, к которой будут подсоединяться розетки.

3 – шина ноля.

4 – распределительные коммутационные коробки. Они должны быть расположены в аккурат над розетками, чтобы вниз опускался вертикальный отводящий участок. Каждой розетке должна соответствовать собственная коммутационная коробка.

5 – условно показан кабель скрытой или открытой проводки.

Главное – правильно разместить фазу на розетке слева, а ноль – справа. Это правило электриков, которого необходимо придерживаться.

Вторая схема подключения

Вторая схема – с одной стороны, это также одиночные розетки, но иного «F» типа, с подключением к заземляющему контуру.

Схема подключения одиночных розеток к однофазной сети с контуром заземления

Из новых цифровых обозначений на данной схеме только 6 – шина подключения заземляющих (РЕ) проводов. Изображена в зеленом цвете.

Впрочем, возможен и иной вариант подводки, нередко используемый, например, в хозяйственных помещениях, особенно при открытом типе проводки. В этом случае контур заземления проходит снизу, вдоль пола по периметру стен. И к розетке от него поднимается отдельный провод. А сама подводка сверху – обычные фаза и ноль. Коммутация на клеммах розетки при этом никак не меняется.

Если подключение идет к сети без заземляющего контура, то все гораздо проще. Розетки в таком случае подключаются шлейфом. То есть фазный провод подходит к первой, от него перемычкой соединяется со второй. Далее, от второй перемычка идет к третьей. Аналогичным способом коммутируются и нулевые контакты розеток.

Виды интернет розеток

Производители выпускают две основные модификации интернет розеток:

1. Изделие для внутренней установки. Оно закрепляется в стене. Для этого сначала фиксируется его монтажная коробка из пластмассы. В нее устанавливается контактная часть устройства. Потом вся конструкция закрывается декоративной пластмассовой панелью.
2. Изделие для наружной установки. Внешне оно похоже на обычную телефонную розетку. Изделие для наружного монтажа имеет небольшой двойной корпус из пластмассы. Его задняя часть фиксируется вместе с контактной пластиной на стене. Затем выполняется подключение витой пары. В конце закрепляется наружная часть корпуса.

Два вида интернет розеток отличаются внешним видом. Однако у них одинаковый принцип подключения к витой паре, который был описан выше.

Установка наружной розетки

На самом деле наружная розетка устанавливается очень просто, что потребует от Вас минимальных усилий.

Такие розетки, как правило, применяют в помещениях, где и вся проводка является наружной. Кроме того, этот способ электропроводки рекомендуется применять в конструкциях из материалов, которые легко могут воспламеняться (например, дерево).

Недостаток наружных розеток заключается, прежде всего, в неэстетичном виде, так как вся проводка на виду. Однако когда стоит выбор между безопасностью жизни и эстетичном виде, то лучше выбрать первый вариант. Ведь на этой электропроводке хорошо видны проблемные места, если таковые появляются.

Итак, устанавливаем наружную розетку.

1. Разбираем корпус, откручивая болты крепления, и снимаем его.

2. Шурупами прикручиваем корпус розетки к поверхности, у которой должны заранее быть подготовлены дюбеля либо, если это, например, деревянная поверхность, то можно вкручивать обычные саморезы. Лучше еще подстраховаться и между розеткой и поверхностью подложить материал, который не может гореть (гипсолит, паронит).

3. Подключаем розетку к электропитанию. Подробно об этом можете ознакомиться выше в оглавлении “Как подключить розетку”.

4. Как только присоедините провода, можно прикручивать лицевую часть к корпусу розетки.
