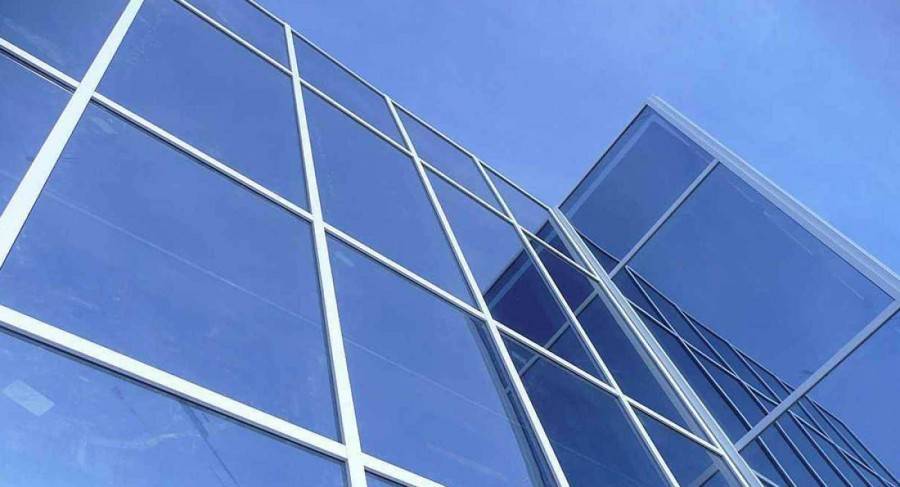

Фасадное остекление из алюминиевого профиля

Исходные данные для проектирования

Исходные данные для проектирования должны содержать необходимую информацию о светопрозрачной конструкции:
— габаритные размеры;
— количество;
— цвет;
— вид заполнения;
— вид открывания;
— соответствие нормативным документам и специальным требованиям (оснащение специальными приборами или требования по пожарной безопасности);
— место расположения конструкции на здании;
— географическое расположение здания;
— условия использования конструкций (и особенно открывающихся элементов);
— вид и характеристики несущих конструкций здания и примыкающих конструкций;
— теплотехнические и звукоизоляционные требования
— и т.д.

Основным критерием для определения, какие именно необходимы исходные данные, должна быть достаточность информации для осуществления проектирования конструкции.
Исходными документами для проектирования являются:
-проект на строительство здания, в состав которого входит документация стадии АР, КМ на несущие конструкции, КЖ, а также другие разделы проекта;
-требования Заказчика, оформленные в виде Технического Задания;
-геодезическая съемка несущих конструкций здания;
-иные документы, согласованные обеими сторонами (компания переработчик и Заказчик).

Как правило, исходные документы передаются в двух видах – в бумажном с подписями и печатями, и электронном в формате удобном для проектирования.
Передача исходных данных оформляется соответствующим актом, в котором фиксируется дата, объем и вид переданных документов.
Техническое задание на проектирование, обычно готовится совместно службой Заказчика и компанией-переработчиком на основании проектных решений.

Виды фасадных систем

Перед началом работ по остеклению фасадов нужно выбрать оптимальный для каждого случая вариант. Сегодня существует несколько видов, у каждого есть свои особенности.

Теплый и холодный. Если внутреннее помещения отапливаемое, то для экономии затрат на поддержание благоприятной температуры нужно выбирать теплый вариант фасадного остекления из алюминиевых профилей. Теплое остекление имеет минимум двухкамерные стеклопакеты, для создания конструкции применяются специальные профили с несколькими воздушными камерами внутри. По стоимости довольно дорогое удовольствие.

Виды профилей

Холодный обойдется намного дешевле, вес конструкции незначительный, для монтажа можно применять дешевые однокамерные профили. Кроме небольшого количества камер такие профили имеют тонкие стенки – для изготовления используется меньшее количество дорогостоящего алюминиевого сплава. Как следствие – отпускная цена намного ниже.

Безрамные и рамные конструкции. Для безрамных профили не нужны, там иная технология монтажа. А для создания рамных применяются алюминиевые профили и доборные элементы. Рамные могу иметь несколько видов:

  • стоечно-ригельные;
  • модульные;
  • структурные или полуструктурные.

Стоечно-ригельные состоят из вертикальных несущих стоек и горизонтальных ригелей. Параметры металлопрофилей подбираются в зависимости от размеров конструкции и характеристик стеклопакетов. Как собираются такие конструкции, мы описывали выше.

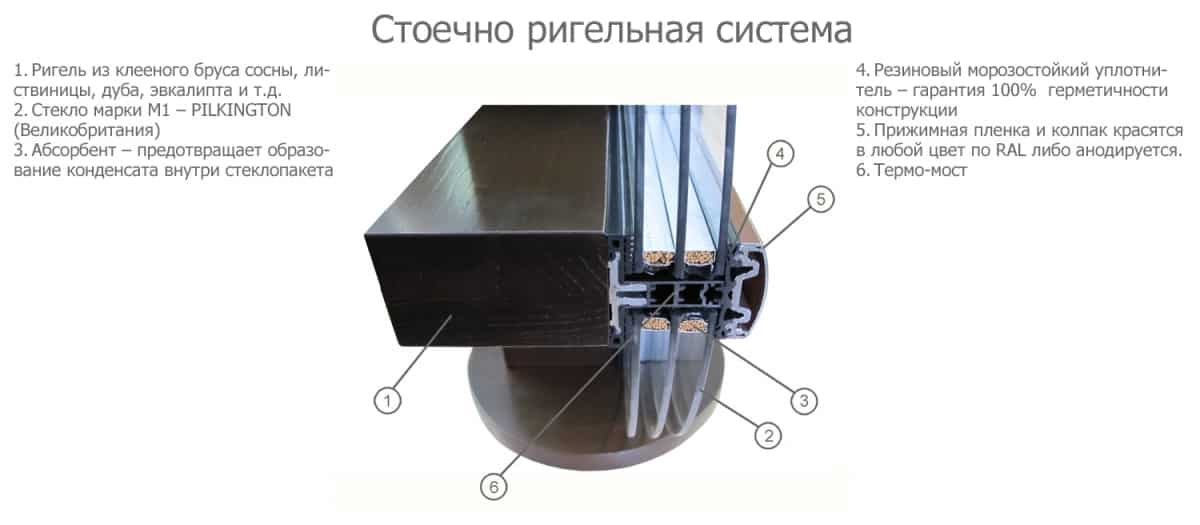

Стоечно-ригельные системы

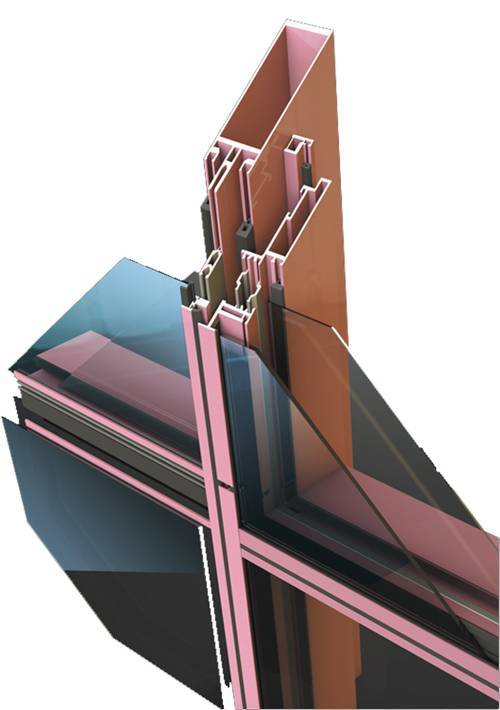

Схема крепления стекла в стоечно-ригельной системе остекления фасадов

Прямой фасад стоечно-ригельной конструкции

Прямой фасад стоечно-ригельной конструкции, стеклопакет 24 мм

Прямой фасад стоечно-ригельной конструкции, открывающаяся внутрь створка

Излом плоскости внутрь до 90°

Излом плоскости наружу до 90°

Излом плоскости наружу 45°

Излом плоскости внутрь до 90°, открывающиеся створки

Узел крепления к межэтажному перекрытию

Применяемое решение кронштейна, обеспечивает широкий 3D-диапазон регулировок положения закрепляемой стойки, обеспечивает минимальный зазор между фасадом и несущим перекрытием

Модульные. Изготавливаются по эскизам потребителей на специализированных предприятиях и поставляются в готовом виде. Отдельные модули монтируются на месте. За счет такой технологи сокращается время на монтаж и исключаются риски неправильной сборки. Но к сожалению, значительно возрастает стоимость конструкции.

Модульная система остекления

Конструкция узла модульного элементного остекления

Структурные. Все крепежные элементы располагаются внутри конструкции и с внешней стороны незаметны. Обладают улучшенными дизайнерскими характеристиками, но существуют ограничения по высотности зданий. Конструкции не имеют достаточного запаса прочности, вес конструкции ограничен.

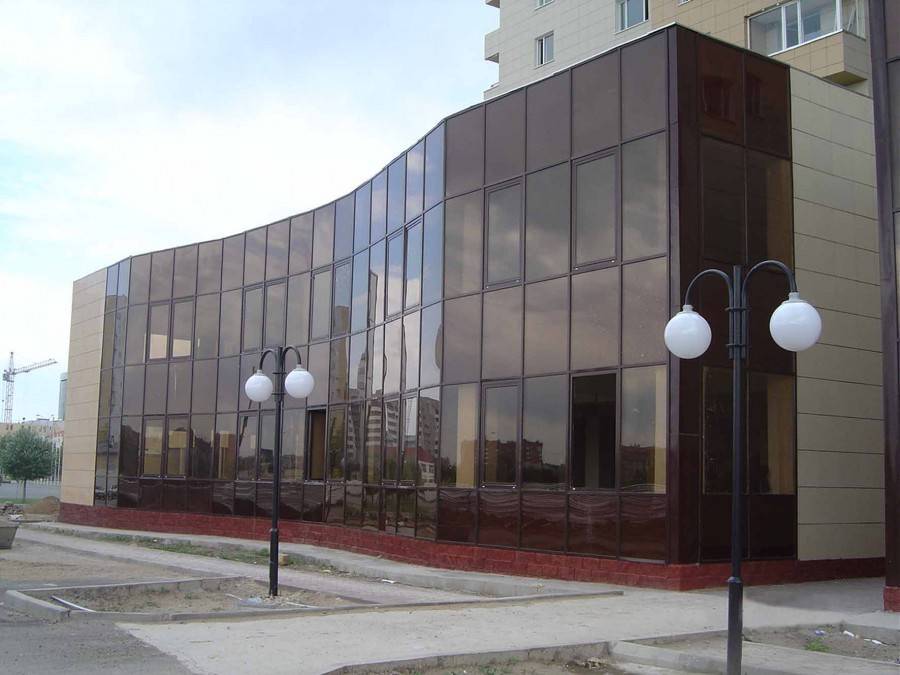

Структурное остекление

Система структурного остекления Alusit

Полуструктурные. По прочности превосходят структурные, имеют дополнительные усиливающие элементы.

Полуструктурные фасады также создаются с помощью структурного остекления, но есть здесь и ряд отличий от полностью структурных фасадов

Организация перехода с наклонной части на вертикальную в полуструктурном типе остекления

Фасадное остекление из алюминиевого профиля

В последнее время фасадное остекление набирает все большую популярность. Обусловлено это долговечностью, прекрасным внешним видом, увеличением тепло- и звукоизолирующих свойств изделий. Используется алюминиевое фасадное остекление в торгово-развлекательных центрах, автозаправочных станциях, в коттеджном строительстве и многоквартирных жилых домах.

Разновидности фасадного остекления

Прежде чем приступить к перечислению существующих видов стеклянных фасадов, стоит отметить, что стоечно-ригельная система состоит из каркаса вертикальных стоек и горизонтальных ригелей. Изготавливаются они из высококачественного алюминиевого профиля. При фасадном остеклении, цена которого зависит от нескольких параметров, используются стеклопакеты или стекла толщиной 5-40 миллиметров.

Наша компания предлагает несколько вариантов:

теплое фасадное остекление

холодное фасадное остекление

В первом случае применяется профиль с терморазрывом. Возможна окраска каркаса в различные цвета. При этом с каждой стороны оттенок может отличаться.

Холодное фасадное остекление зачастую используется при остеклении балкона в жилых домах, в промышленных помещениях или же в котельных. Нередко оно применяется как перегородка, устанавливаемая внутри, к примеру, офисного помещения.

Преимущества использования фасадного остекления

Современные архитектурные решения полностью изменили саму функцию, выполняемую фасадной частью здания. Не так давно она служила исключительно защитой от внешних природных факторов. Сейчас же фасадное остекление из алюминиевого профиля прекрасно защищает помещение от потерь тепла и света, проникновения уличного шума, улучшает внешний вид здания.

В некоторых случаях целесообразно производить замену холодного фасадного остекления. Тогда необходимо обратиться за помощью в нашу компанию. Специалисты ответят на возникающие вопросы по данному поводу.

Замена фасадного остекления на теплое применяется, если сначала владелец квартиры пожелал защитить балкон от попадания уличной грязи и пыли, а впоследствии решил утеплить помещение, чтобы изменить его предназначение. В такой ситуации также целесообразно получить консультацию менеджера. Замена теплого фасадного остекления производится настоящими профессионалами своего дела. Это позволяет избегать ошибок. Мы уверены, что вы не пожалеете о принятом решении сотрудничать именно с нами.

Фасадное остекление из алюминиевого профиля Фасадное остекление из алюминиевого профиля В последнее время фасадное остекление набирает все большую популярность. Обусловлено это долговечностью, прекрасным внешним видом, увеличением тепло- и

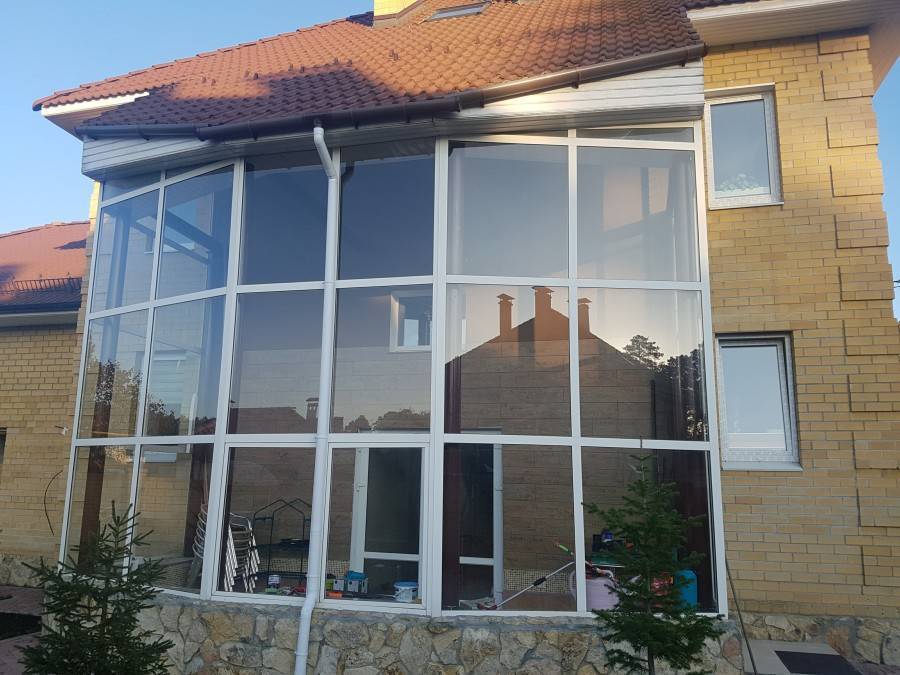

Холодное остекление фасадов

Холодным остекление назвали из-за свойств алюминиевого профиля, который и используют при остеклении данного типа. Алюминиевое остекление фасадов более холодное по сравнению с пластиковым.

Используют оконный профиль меньше 5 см. Сам профиль содержит не более 4 камеры, чаще всего стоит 3. От теплого остекления его отличает меньшее число контуров утеплителя.

Благодаря легкости алюминия конструкции, которые используют в холодном остеклении имеют очень малый вес. Если вы добиваетесь простой защиты от снега, дождя и ветра, то этот вариант остекления вам подходит. Оно прекрасно защищает шума и пыли. Прекрасно подходит для остекления лоджий и балконов.

Виды стеклопакетов, используемых в обустройстве остекления

При конструировании фасада применяются различные варианты модульной системы. По количеству камер стеклопакеты можно классифицировать на следующие модели:

Вариант стеклопакета

Характеристики

Самый простой вариант, несколько стекол, которые разграничивает воздушная камера, обладают высоким коэффициентом теплоотдачи.Укомплектованы из 3-х стекол, между которыми находится две камеры.

Трех, 4-х камерные системы

Достаточно громоздкие и оказывают значительную нагрузку на фасад здания. В связи с этим при обустройстве сооружений используются достаточно редко.

Однокамерные модели самые экономичные, в теплую погоду хорошо пропускают тепло, в холодную его сохраняют. При нанесении специального слоя, отражающего УФ излучение, показатели терморегуляции увеличатся. Коэффициент шумоизоляции в 2-х камерных изделиях несколько выше – численный показатель стекол оказывает влияние на уровень поглощения шума.

Особенности алюминиевого внешнего остекления

Раньше подобная отделка использовалась только при строительстве коммерческих центров, но сейчас многие владельцы применяют технологию внешнего остекления из алюминиевого профиля для возведения частных домовладений. Кроме внешней привлекательности, теплая и холодная система имеет массу плюсов:

  • Быстрота выполнения монтажа;
  • Высокие теплоизоляционные характеристики;
  • Долговечность витражей из ПВХ.

Но вместе с тем у внешних конструкций из прозрачного пластика и стекла есть и некоторые минусы. Они достаточно хрупкие, под ударными нагрузками растрескиваются.

Технология внешнего остекления из металлического профиля

Для обустройства внешней стеклянной конструкции здания специалисты применяют новейшие методики. Процесс монтажа стекол с использованием каркаса из алюминия включает:

  • Для перегородок и кровли применяется одинарный стеклопакет – 0,6 миллиметров. Для внешнего экстерьера здания – двойное стекло.
  • Работу по установке конструкции начинают со стороны «сильных» ветров.
  • Установка каркаса осуществляется путем обустройства стеклопакетов.
  • На вертикальные рамы крепят резиновый самоклеющийся профиль.
  • Для обустройства фасада 2-х этажного сооружения, допустимо использование простого ПВХ вместо каркаса из алюминиевого сплава.
  • В качестве несущей системы применяют колонны из дерева.
  • Коэффициент внешнего остекления – количество стекол к площади стен.

Остекление различного типа предполагает использование реек из алюминия, на которые фиксируются стеклопакеты. За счет этих элементов инженеры регулируют герметизацию и коэффициент теплоизоляции фасадов.

Преимущества и недостатки светопрозрачных конструкций из алюминиевого профиля

Изготавливаются из сплавов АД31Т1, АД31Т1(25), АД31Т1(22), 6060Т66 и 6060Т6, технические параметры отвечают положениям ГОСТ 22233-2001.

Химсостав

По многим эксплуатационным характеристикам конструкции не имеют себе равных среди используемых ранее строительных материалов.

Алюминиевый каркас лёгок, прочен и долговечен

При проектировании и строительстве зданий архитекторы и дизайнеры все чаще руководствуются принципом «больше света»

Достоинства

  1. Прочность и малый вес. По отношению устойчивости к механическим нагрузкам к массе алюминиевые сплавы занимают одно из лидирующих положений среди всех известных сплавов.
  2. Конструктивная вариативность. Технология производства позволяет конструкторам создавать оригинальные элементы различной геометрии и линейных размеров.
  3. Долговечность. Срок эксплуатации алюминиевых конструкций неограничен. Замене подлежат только те элементы, которые имеют значительные механические повреждения.
  4. Простота обслуживания. После монтажа конструкций периодическое техническое обслуживание не производится.

Для заполнения рамной конструкции витражного остекления используется либо стекло, либо стеклопакеты

Использование специальных изолирующих профилей при производстве каркаса позволяет значительно улучшить теплосберегающие свойства

Но есть и один весьма существенный недостаток – высокая стоимость. За качество и высокие эксплуатационные показатели нужно платить.

Светопрозрачные конструкции из алюминиевого профиля стоят достаточно дорого

Ламинирование и окрашивание конструкций или стекла

С помощью ламинирования можно обновить алюминиевые рамы, изменить их цвет. Профиль покрывают разогретым клеем, затем акриловой плёнкой (её нужно вдавить в поверхность специальным валиком).

Ламинировать створки можно снаружи, внутри или сразу с двух сторон. Но делать это нужно до установки окон. Если окна уже установлены, можно положить самоклеющуюся плёнку, но этот способ не будет считаться полноценным.

Защитную плёнку наклеивают на стекло, чтобы уменьшить попадание света в помещение (со стороны улицы зеркальная), удержать больше тепла (энергосберегающая).

Есть специальная плёнка, защищающая внешнее стекло балкона от повреждений.

Профили из металла можно покрасить без ламинирования в любой цвет (400 оттенков). Для удобства, лучше пользоваться краскопультом.

Структурное

Относится к теплому остеклению. Наружная часть остекления смотрится как единый стеклянный холст. Расположение несущего каркаса подразумевается с внутри здания. Стеклопакеты в наружной плоскости удерживаются и крепятся герметиками. Используется герметик одинакового со стеклом тона.

Силиконовый герметик прекрасно справляется с герметизацией конструкции. Хорошо переносит перепады температур. Работа герметика заключается в том, чтобы зафиксировать наружное стекло. Защищает его от сдвигов, противостоит воздействию атмосферы.

Стеклопакет из изготавливают из заклеенного стекла. И толщину стекла берут большую по сравнению с применяемым обычно, что увеличивает показатели прочности и несущей способности конструкции. Система фасадного остекления отвечает всем требованиям безопасности.

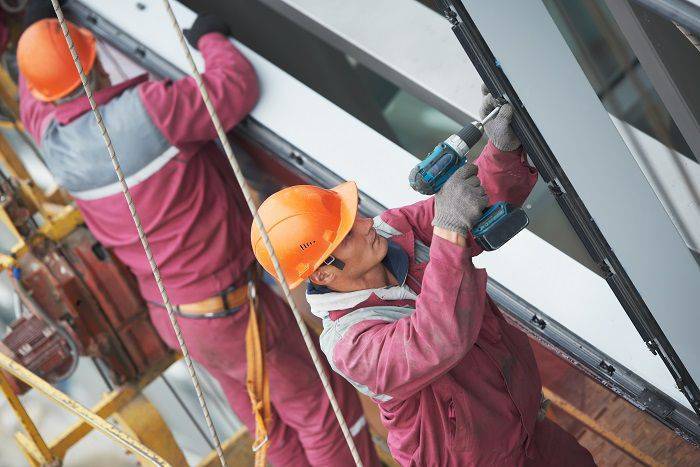

Монтаж

Начинается работа с создания чертежей. Для этого можно воспользоваться услугами профессионалов или расчертить фасада самому, например, в программе Автокад (формат чертежей dwg). Как показывает опыт многочисленных мастеров, готовый эскиз и чертеж, а также, технологическая карта – это залог успеха.

Пошаговая инструкция и схема, как остеклить фасад по каркасной методике (ГОСТ 30673-99):

  1. При помощи измерений вычисляется сторона доминирующих ветров. Отдельно нужно отметить, что открывающиеся панели лучше не располагать на этой стороне. Получить эти данные также можно в метеорологической станции – их специалисты помогут осуществить быстрые и точные замеры «розы» ветров;

Каркас

  • Сначала производится установка вертикальных стоек. Технология их монтажа аналогична созданию каркаса под гипсокартон. После устанавливаются горизонтальные балки. Узлы могут свариваться или соединяться меду собой при помощи саморезов и других крепежных изделий. На поверхность металлического профиля крепится резина;
  • Для установки нужно рассчитать шаг каркаса. Он зависит от размера листов или рекомендаций производителей. Этот показатель может варьироваться от 300 мм до 1000;

Готовый каркас

  • После производится утепление. В зазоры между балками монтируется пленка гидроизоляции, на которую настилается теплоизолятор. На него монтируется пароизоляционная пленка. Это позволяет обеспечить плотный и надежный «пирог» остекления. Если на данном этапе не будут установлены защитные пленки, то под воздействием влаги стойки фасада начнут разрушаться изнутри;
  • Крепление панелей начинается с подветреной стороны. Стеклопакеты достаются из защитных упаковок и монтируются на каркас. Для крепления используются специальные штапики из пластика и резины – они не царапают поверхность панели, обеспечивая плотное крепление листов между собой;

Крепление стеклопакета

Если остекляются балконы, то двери и окна очерчиваются каркасом на этапе разметки.

Аналогично установке производятся ремонт отдельных панелей или замены холодного фасадного остекления на теплое. Отдельный стеклопакет просто снимается, а на его место крепится новый.

Установка фасадной системы на место

Шаг 1. Замерьте размеры проема в стене, проверьте, отвечают ли они параметрам фасадной системы. При необходимости увеличьте или уменьшите проемы, оптимальное расстояние между стенами и конструктивными элементами 1–2 см.

Шаг 2

Осторожно поднимите собранную конструкцию и установите ее на место. Во время подъема усилия прилагайте равномерно, работы должны выполнять не менее двух человек

Выставьте конструкцию строго вертикально по уровню, зафиксируйте ее положение клиньями.

Подъем конструкции

Шаг 3. Просверлите по периметру профилей отверстия под анкеры, вставьте их на место и закрепите. Зафиксируйте пятки вверху и внизу конструкции.

Шаг 4. Монтажной пеной задуйте щели между алюминиевой конструкцией и проемом в стене. Перед запениванием тщательно увлажните поверхности. Влага не только значительно повышает адгезию материалов, но и ускоряет время застывания пены.

Фасадное остекление

Запенивание

Шаг 5. После застывания срежьте выступающую пену, подровняйте поверхности при помощи штукатурки.

Шаг 6. Аккуратно вставьте стеклопакеты, поставьте на место штапики.

Монтаж алюминиевых конструкций

На этом монтаж конструкции закончен, можно приступать к финишной отделке помещений. Если полы не закончены, приложите максимум усилий, чтобы нижний ригель имел упор по всей длине. Это намного усиливает конструкцию и повышает безопасность эксплуатации. Если во время установки стеклопакетов обнаружились шатания – непременно найдите причину и устраните ее. Категорически запрещается установка стеклопакетов в непрочные конструкции.

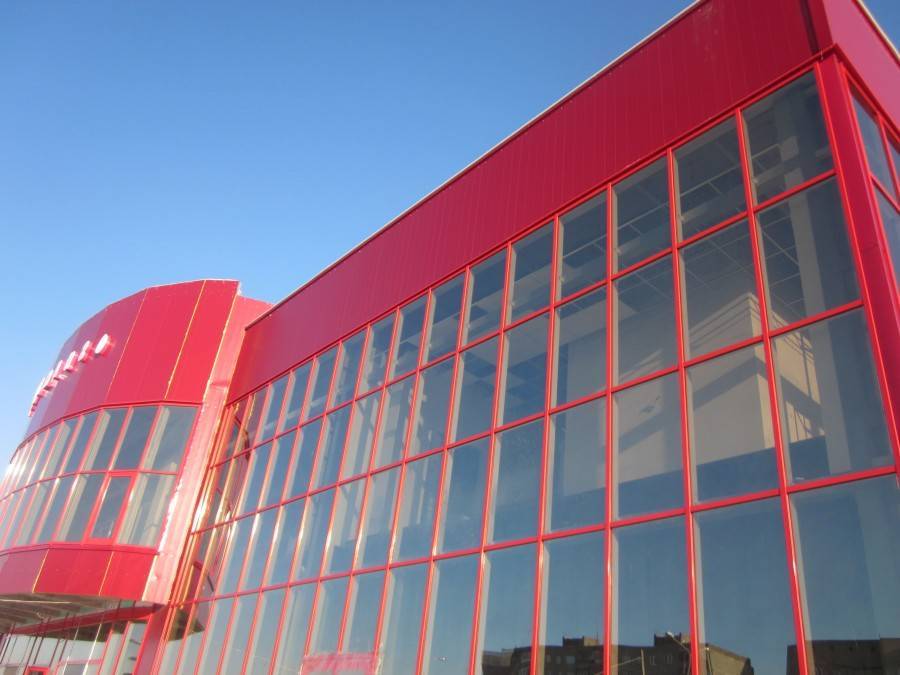

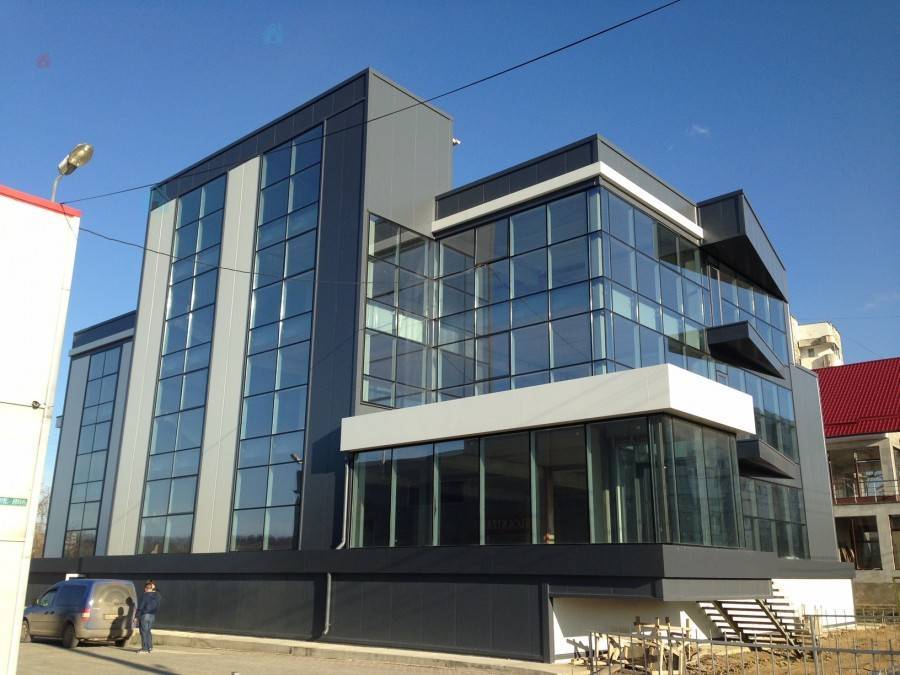

Фасад здания выполнен при помощи светопрозрачных конструкций

Конструкции из алюминия

Как остеклить балкон алюминиевым профилем своими руками

Если у вас есть соответствующие навыки и умения и вы желаете сэкономить на монтажных работах, то может приняться за монтаж алюминиевых профилей своими руками. Как это сделать, давайте узнаем более подробно.

Конечно же, решение установить профили своими руками, принимают чаще всего те, кто выбирают наиболее простой тип профилей – холодный по невысокой стоимости.

Для начала вам потребуется заказать алюминиевые профили необходимого размера, при этом, чтобы на них оставался небольшой зазор на несколько сантиметров со всех сторон. Это потребуется по той причине, что затем эти места будут заделаны при помощи монтажной пены.

Также потребуется отнять еще пару сантиметров для будущего подоконника на балконе.

Когда будете заказывать окна и конструкции из алюминия у производителя, помните, что многие из компаний ставят для установщиков на профилях специальные метки с обратной стороны кона. Маркером аккуратно отмечено, где правая, а где левая сторона, где низ, а где верх конструкции.

Это могут быть и стрелки, поэтому при приобретении окон напомните продавцу, чтобы они данные метки были проставлены, иначе вы в процессе монтажа просто перепутаете стороны, и вам придется все разбирать и переделывать заново. А это лишнее время и достаточно немалое.

Если вы сталкиваетесь с самостоятельным остеклением балкона первый раз, работа по установке окон займет у вас практически весь день. Если же вы опытный мастер в этом деле, то вы уложитесь за несколько часов. Также потребуется дополнительное время на демонтаж старых рам, если они у вас были.

Процесс установки алюминиевых оконных конструкций для балкона выглядит так:

  • соберите алюминиевый каркас для окон;
  • скрутите профиль саморезами и приклейте уплотнители по углам;
  • поставьте готовый каркас сразу же на подоконник, используя при этом уровень;
  • закрепите верхнюю часть, боковые профили и нижнюю часть анкерными болтами;
  • запеньте зазоры;
  • помойте рамы и проведите регулировку защелок.

Однако следует понимать, что иногда защелки на раме и ответной планке не совпадают, и потребуется их регулировка. Для начала регулируется уровнем оконный блок при помощи вертикального шестигранника.

Потом с его же помощью следует отрегулировать и ответную планку. Для этого нужно при помощи шестигранника опустить болт на середину и установить планку на такую высоту, пока защелка не займет нужную позицию.

С регулировкой мы справились, теперь нужно с наружной части прикрепить отлив и установить москитную сетку.

Для того чтобы прикрепить отлив, вам потребуются пресшайбы по металлу. В местах соприкосновения отлива с рамой нужно применить герметик.

Полуструктурное остекление

Оно отличается от структурного применением специальных штапиков вместо швов, закрытых герметиком. Они прижимают стеклопакет к раме, не позволяют ему выйти. Каркас такого остекления создают из жесткого металла. Алюминий выступает в роли дополнительных элементов. Полуструктурное остекление по сравнению со структурным более удачно конструктивно. Оно позволяет монтировать открывающиеся элементы, ставить стеклопакеты с внутренней стороны здания. При повреждении одного стеклопакета его несложно заменить на новый.


Полуструктурное остекление фасадов на основе алюминиевых профилей RF 50SSG

Выбор стеклопакета

Алюминиевое фасадное остекление несет большую по сравнению с пластиковыми окнами нагрузку, поэтому для его монтажа требуется применение особых типов стеклопакетов. Прежде всего должны использоваться закаленные стекла: обычные могут не выдержать высоких нагрузок и лопнуть. Количество камер стеклопакета может быть разным. Однокамерные стеклопакеты самые дешевые, но тепло они держат хуже двухкамерных, которые являются наиболее оптимальным вариантом для фасада. Для северных регионов возможно применение более толстых стеклопакетов.

Обратите внимание, что толстые стеклопакеты лучше изолируют тепло и шум, но их масса значительно возрастает. Вес двухкамерного закаленного стеклопакета составляет 11 кг/м2

Алюминиевый каркас не обладает достаточной жесткостью, чтобы выдержать очень тяжелую конструкцию.

Вывод: алюминиевое фасадное остекление – достаточно современное решение для оформления здания. Оно позволяет решить сразу несколько задач, обладает высокой прочностью, долговечностью и привлекательным внешним видом.

Видео: Алюминиевые конструкции для ФАСАДНОГО ОСТЕКЛЕНИЯ в Белгороде

Видео: Сборка фасада из алюминиевого профиля

Назначение остекления фасадов

Основное назначение фасадного остекления – реализовать оригинальные архитектурные проекты и придать зданию стильный внешний вид. Даже многоэтажное здание с фасадным остеклением выглядит легко и воздушно, поэтому часто применяется стеклянный фасад для любых зданий в мегаполисах, чтобы оживить общую инфраструктуру. Фасадное остекление применяется для зданий самого разного назначения. Основное назначение остекления – добавить естественного осветления в помещение, расширить его визуально и превратить обычный строительный объект в архитектурное произведение искусства.

Офисная недвижимость является популярной сферой использования технологии. Фасадное остекление делает помещение более светлым и воздушным, и в тоже время сохраняет уют и комфорт внутри помещения. Кроме эстетичного внешнего вида эти конструкции обеспечивают проникновение света, позволяя сократить расходы на электроэнергию. В случае, если яркий свет солнца мешает, используется зеркальное покрытие, благодаря которому внутри будет светло, но воздействия солнца не будет.

Современные фасадные системы выполняются из прочного стекла, которое способно выдерживать большие нагрузки и устойчиво к воздействию внешней среды. Оно не подвергается повреждениям и механическим ударам, что делает конструкцию более надежной и крепкой.

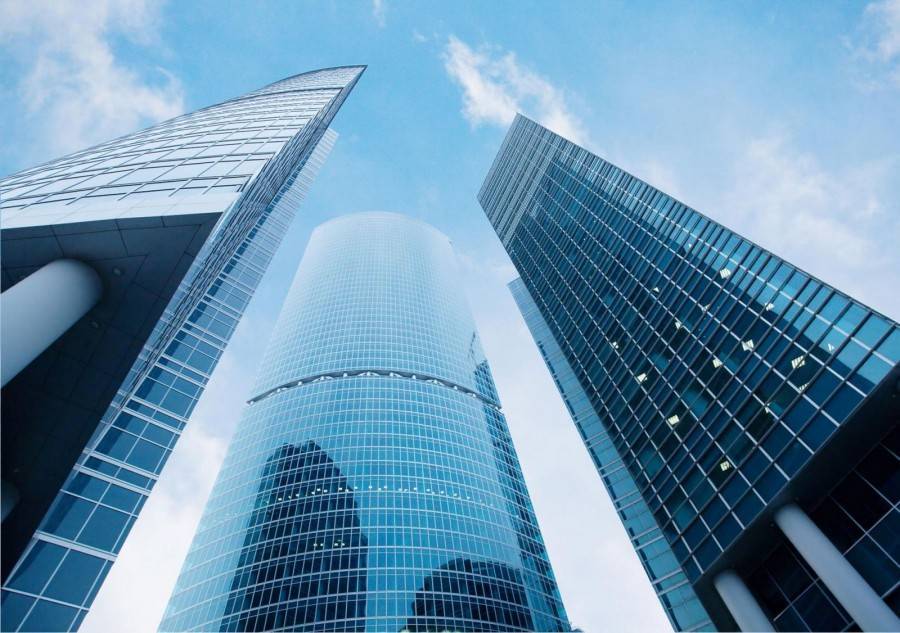

Рис. 2. Назначение фасадного остекления.
