Ригельно-стоечное остекление фасадов

Применение и устройство остекления

Каркас на базе данной системы находит применение в различных видах наружного остекления:

  • панорамное – установка светопрозранчых конструкций от потолка до пола, в соответствии с высотой помещения;
  • сплошное – фасад застекляется по всей поверхности;
  • ленточное – остекление выглядит как полоса из стекла без визуального разделения установленных светопрозрачных элементов;
  • double skin (двойное) – на фасад монтируется многослойная конструкция из двойного стеклянного контура, прослойка между которыми заполнена воздухом;
  • джамбо – остекление массивными, большими по площади панелями из флоат-стекла;
  • противопожарное – для застекления используется огнеупорное стекло и пожаробезопасные элементы каркаса.

Стоечно-ригельное остекление фасадов состоит из нескольких

  • элементов – узлов, используемых в конструкции:
  • каркас из алюминиевых стоек и ригелей;
  • кронштейны;
  • вставка терморазрыва;
  • стеклопакеты для заполнения секций;
  • комплектующие.

Монтаж стоечно-ригельной системы фасадного остекления выполняется по особой технологии. Для него используются профили шириной 50-70 мм, которая подбирается в зависимости от веса стеклопакета. Крепление светопрозрачного наполнителя осуществляется посредством прижимных планок.

  • Классическая. Состоит из металлопрофиля, прижимных планок, капотов (декоративных крышек).
  • Структурная. Стыки профиля не декорируются капотами, монтаж стеклопакетов на каркасе выполняется с торца скрытым способом. С наружной стороны швы герметизируются.
  • Комбинированная полуструктурная. Является комбинацией элементов обеих систем.

Компания GLASSTONG выполняет установку современных систем фасадного остекления, предлагая большой выбор вариантов и доступные цены.

Способы формообразования фасадов

Выделяют следующие типы фасадного остекления:

  • Структурное остекление;
  • Полуструктурное остекление;
  • Витражное остекление;
  • Спайдерное остекление;
  • Модульное остекление;
  • Стоечно-ригельная система;
  • Полузакрытая стоечно-ригельная система.

Структурное остекление

Структурное остекление – система остекления фасадов зданий, при которых алюминиевые профили полностью скрываются стеклом. В этом случае монтаж пластиковых окон (стеклопакетов) осуществляется при помощи специального клея, благодаря чему над поверхностью конструкции не выступают никакие детали.

Полуструктурное остекление

Этот вариант отделки фасада похож на предыдущий вариант остекления. Отличие состоит лишь в том, что в полуструктурном остеклении пластиковые окна (стеклопакеты) крепятся к профилю не при помощи клея-герметика, а при помощи штапиков.

Витражное остекление

Витражное остекление представляет особый интерес для многоэтажных домов, так как данный тип отделки позволяет выполнять интересные по форме проекты почти при полном отсутствии видимого каркаса. Такой эффект возможен благодаря применению прижимных планок. Это отличный способ придать зданию ультрасовременный вид, а также утеплить его внутри.

Спайдерное остекление

Отличие спайдерного остекления от вышеперечисленных видов отделки заключается в том, что листы стекла крепятся к специальным кронштейнам (спайдерам), а не к алюминиевым профилям. Кронштейны получили такое название благодаря своей схожести с пауками, т. е. они торчат из стены и своим видом напоминают паучьи лапки, которые поддерживают стекло. К недостаткам спайдерного остекления можно причислить трудность внедрения в него фрамуг, дверей, створок, вентиляционных люков.

Модульное остекление

Модульное остекление предполагает сборку его отдельных элементов в заводских условиях, и их доставку в виде модулей на стройплощадку, где из них собирают готовый фасад. Модульные конструкции имеют более точную геометрию и лучшие изоляционные показатели, нежели другие виды фасадного остекления.

Стоечно-ригельная система

Такие системы состоят из несущей конструкции, которая образуется при помощи вертикальных профилей, называемых «стойками», и горизонтальных – «ригелей». Снаружи к профилю крепятся стеклопакеты или другие непрозрачные панели, к примеру, алюминиевые. Крепятся они при помощи специальных прижимных планок. Сверху их прикрывают «капотами» – декоративными накладками.

Полузакрытая стоечно-ригельная система

Данная система объединила в себе элементы структурной и стоечно-ригельной системы остекления. Для нее характерна установка прижимных планок только в вертикальном или горизонтальном положении. Швы заделываются при помощи уплотнителя или герметика в перпендикулярном направлении.

Описание технологии

Ригельно-стоечное остекление фасадов проверенная классика. Состоит из вертикальных и горизонтальных стальных или алюминиевых профилей, пространство между которыми заполняется одинарным стеклом в холодном фасаде и многослойным стеклопакетом в теплом.

Обычно видимая ширина профилей 50 мм. Этого вполне достаточно для обеспечения проектной жесткости. Внешние металлические части фасада окрашиваются в любой цвет для создания законченного рисунка.

Благодаря разнообразным по толщине уплотнительным резникам и термо-вставкам классический светопрозрачный фасад может быть выполнен из стеклопакетов разнообразной толщины.

“Холодный» фасад”

Стоечно-ригельная система остекления «холодных» фасадов характеризуется использованием одинарного стекла в алюминиевом профиле без термовставок. При этом температура внутри зданий сохраняется на приемлемом уровне.

Несущую функцию выполняют стойки, а ригеля не дают конструкции деформироваться. Кроме классического стойка-ригель есть другой вариант ригель-ригель. В нем в качестве стоек используются ригеля, а остатки от стоек выступают в роли распорных ригелей. Таким образом, снижается себестоимость квадратного метра.

Элементы фасада соединяются между собой разными способами. Это может быть крепление встык или в нахлёст, а также «якорь» или «сухарь».

«Теплый фасад»

Стоечно – ригельная система «теплого» фасадного остекления характеризуется использованием многослойных стеклопакетов. Количество стёкол может достигать 5-6 штук. Ширина профиля снаружи может достигать 70 мм. Это связанно с массой элементов заполнения. Масса одного стеклопакет может достигать 700 кг, что в сумме дает значительную нагрузку на каркас.

Российский климат накладывает отпечаток на количество и ширину термовставок. В дополнении к ним профиль может быть оборудован специальными вспененными доборными элементами

Для высотных зданий это не так важно, так как на больших высотах в разных климатических зонах температура одинаковая

Преимущества структурного остекления фасадов

Рост популярности данного вида фасадного остекления не случаен. Структурное остекление имеет целый ряд преимуществ. В первую очередь выделим очевидные преимущества:

  • Визуальное расширение внутреннего пространства за счет обилия естественного освещения.
  • Безупречный и очень эффектный внешний вид фасада.
  • Эстетическая и фактическая чистота.
  • Отличная защита от погодных и климатических внешних воздействий.
  • Долговечность и надежность конструкции.

Но при ближайшем изучении характеристик и технологических особенностей конструкции структурного остекления перечень его преимуществ расширяется.

  • Абсолютная герметичность. Места стыков надежно закрываются качественным уплотнителем или специальными шовными герметиками, что гарантирует воздухо- и водонепроницаемость.
  • Экономичность. Обилие естественного освещения не только расширяет пространство и создает комфортные условия пребывания в помещении, но также позволяет экономить на работе осветительных приборов. Время их работы сокращается, что позволяет снизить затраты на электроэнергию.
  • Универсальность. Фасадное структурное остекление актуально для фасадов любой формы и сложности – будь то простой плоский фасад, с нависающими эркерами, с ломаными линиями или пирамидами.
  • Высокие теплоизоляционные характеристики. Благодаря конструктивным особенностям в структурном стеклянном фасаде практически отсутствуют так называемые мостики холода. Поэтому тепло не рассеивается наружу, а надежно сохраняется внутри помещения. А это еще одна возможность сэкономить на затратах, связанных с отоплением.

Типы остекления

Есть несколько возможных вариантов остекления фасадов.  Все они зависят от типа конструкции. Можно самостоятельно выбрать нужный тип или посоветоваться со специалистами в данном вопросе, которые помогут подобрать нужный вариант под ваши требования.

Основные типы конструкций:

  • Стоечно-ригельные системы;
  • Структурные;
  • Светопрозрачные спайдерные;
  • Навесные варианты.

Каждый из приведенных типов имеет свои отличительные особенности при установке, а так же при их внешнем виде. Но, тем не менее, каждый из них очень прочен, надежен и имеет все положительные характеристики стеклянного фасада. Разберем каждый вариант более подробно.

Стоечно-ригельная система срс

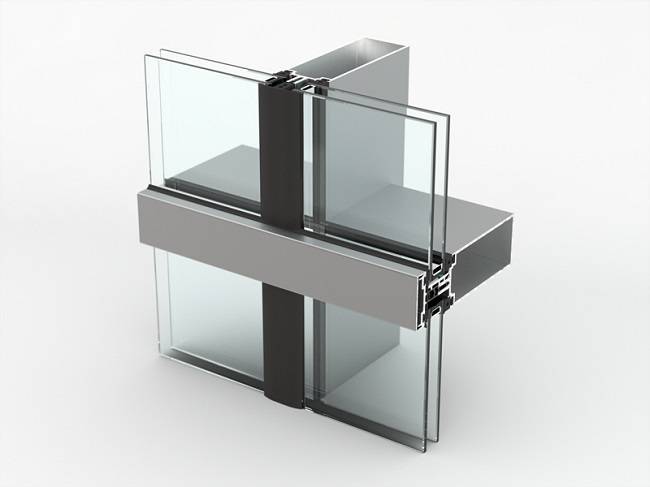

Стоечно-ригельная система остекления в разрезе

Стоечно-ригельные системы наиболее часто встречаемые. Это светопрозрачные фасады поддерживаемые горизонтальными и вертикальными профилями, так же называемые как ригели и стойки. Для более стильного и интересного варианта здания используются декоративные накладки. Это нисколько не мешает пропускной способности стекла, и помещения достаточно освещены. Универсальными эти конструкции делает то, что их возможн использовать практических для любых типов зданий.

Модульная система

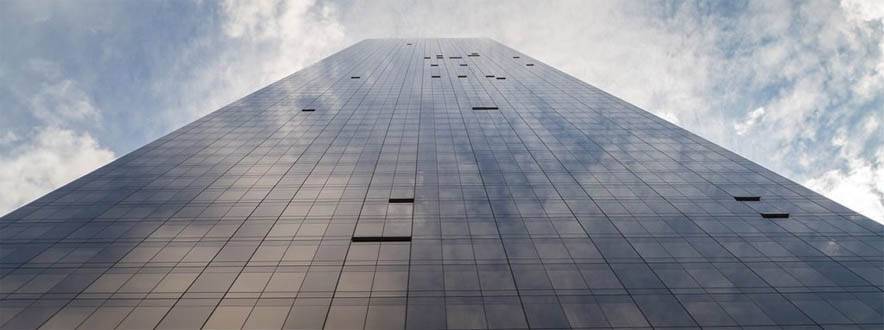

Модульное остекление – элементный фасад зданий

Модульный фасад – стеклянный фасад зданий особого вида, так же называемым блочным фасадом или элементным. Главной причиной появления модульной системы служит увелечение возводимых зданий башенного типа. Раньше для таких типов зданий применялись стоечно-ригельные фасады, но они быстро стали не удовлетворяли требованиям сроков и технологий строительства. Отличие модульной системы от стоечно-ригельной заключается в том, что на объект конструкции поставляются не в разобранном виде, а готовый типовой фасадный блок в сборе.

Структурные системы

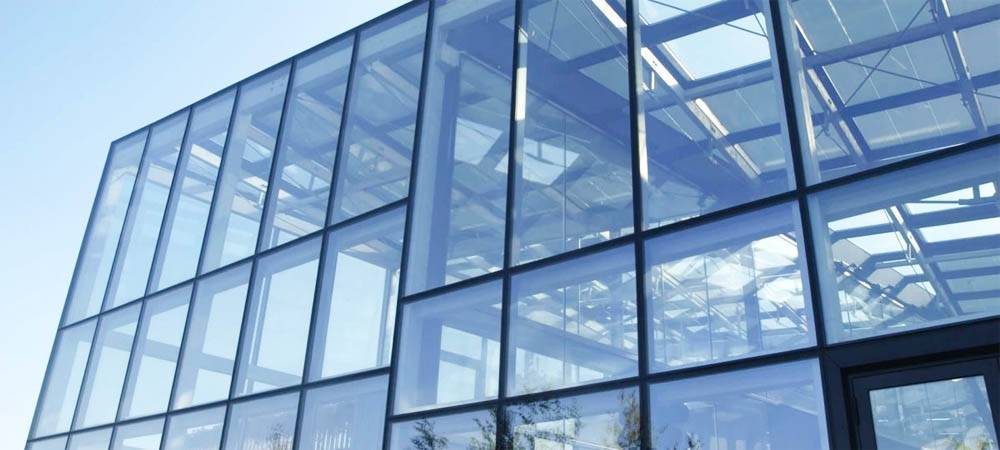

Структурная система остекления

Отличительной особенностью структурной системы является ее целостность.  Со стороны это выглядит так, будто основную часть здания покрыли сплошным листом стекла. К тому же совершенно невидны никакие петли и другие элементы профиля. Закрепление происходит при помощи специального герметичного клея, не подверженного воздействию влажности и перепада температур. Несмотря на крепление стекла клеем, фасад будет безопасным и прочным и отлично подходит для крупноформатного остекления, даже для самых высоких зданий. Тем не менее, такой фасад используется и для небольших магазинчиков и домов и смотрится это не менее завораживающе.

Полуструктурные системы

Устройство полуструктурного фасадного остекления

Стоечно-ригельное и структурное остекление в объединение представляют собой полуструктурные системы. Отличая их, заключаются в лицевой поверхности, на которой обязательно используется либо исключительно горизонтальные, либо декоративные крышки расположившиеся только вертикально, скрывают они под собой профиль несущего каркаса. Что бы обеспечить качественные герметичные соединения, в основном применяют эластичные уплотнения либо силикон. Так же используя полуструктурные системы, есть несколько видов декоративных накладок: миндалеобразне, скругленные или плоские.

Спайдерные системы

Спайдерная система остекления фасада

Спайдерные системы стеклянного фасада так же относятся к одним из самых популярных и часто используемых. Они используются без рам для крепления стекол, так же отпадает необходимость закреплять петли. В качестве закрепляющей связи, у таких фасадов служат специальные кронштейны. Изготавливаются они из стали высокой прочности. При помощи эластичных зажимов все элементы фасада крепятся к этим кронштейнам или как их еще называют – спайдерам. Используя данный вид креплений, не составит труда покрыть стеклом большие площади. Именно поэтому часто спайдерные системы используют для остекления в крупных зданиях.

Вантовые системы

Стеклянный фасад на вантовой системе на спайдерах

Вантовые системы относятся к спайдерной системе, и придают остеклению  панорамный эффект, элегантность, легкость и визуальную целостность. Данное остекление считается одним из самых престижных и практичных, при этом использование данной системы возможно для зданий любых форм, размеров и геометрий.

От обычной спайдерной системы вантовые отличаются очень существенно. Главной отличительной чертой является крепление к зданию, отсутствуют традиционные рам-секции. Если почти все фасады в своей основе имеют жесткий металлический каркас прикрепленный к базовым стенам, то планарная конструкция крепится с помощью специальных высокопрочных тросов (вантов), туго натянутых и «сплетенных» по принципу паутины.

Преимущества спайдерных систем фасадного остекления

Этот тип остекления является очень популярным и востребованным не только, благодаря тому, что позволяет создать оригинальное здание, но и потому, что эта технология является одной из самых бюджетных и имеет множество преимуществ:

  • по средству спайдерного остекления можно воплотить любые дизайнерские идеи;
  • все элементы конструкции намного легче, что позволяет создать безопасную конструкцию;
  • все элементы достаточно просто устанавливать и срок остекления по этой технологии меньше;
  • конструкция устойчива к различным негативным факторам и выдерживает даже самые плохие погодные условия;
  • для облицовки используется небольшое количество элементов несущей конструкции, поэтому нужно меньше материала, а сама конструкция будет не такой тяжелой, и фундамент дома не будет проседать;
  • такая конструкция имеет большой срок службы, более 50 лет;
  • остекление не требует дополнительного обслуживания;
  • стекло для спайдерной системы покрывается специальным светоотражающим покрытием, поэтому солнечные лучи, при этом помещение остается отлично освещенным;
  • можно легко заменить поврежденные элементы конструкции и не нужно для этого менять большой объем поверхности;
  • с внешней стороны конструкция выглядит, как одно полотно, поскольку при спайдерной системе не видно швов, что придает зданию эстетически привлекательный внешний вид.

Рис. 11. Преимущества спайдерных систем фасадного остекления.

Прочность

Спайдерное остекление, несмотря на свой хрупкий внешний вид, очень надежное и способно выдержат нагрузки в несколько тонн без деформации и повреждения внешнего вида поверхности. Это обусловлено тем, что для конструкции используется сверхпрочное стекло и надежные системы крепления, которые не оказывают давление на каркас, а распределяют его по всей поверхности.

Рис. 12. Система крепления спайдерной системы.

Универсальность

Па системе спайдерного остекления можно создать дом любой формы и высоты. Для создания полотна используются небольшие стеклопакеты, которые соединяются между собой герметиком. Таким образом, можно создавать креативные здания разных архитектурных форм, без потери качества конструкции. Можно также покрывать этим видом облицовки не только стены, но и кровлю и делать межкомнатные перегородки.

Рис. 13. Универсальная сфера применения спайдерного остекления.

Простота в эксплуатации

Монтажные работы не занимают много времени, поэтому даже большой объем работ можно выполнить в кратчайшие сроки. При этом, компания, которая будет устанавливать эту систему, сможет воплотить все идеи и пожелания клиента в форме и внешнем виде здания. Также, готовая конструкция не требует обслуживания и неприхотлива в эксплуатации.

Рис. 14. Система установки спайдерного остекления.

Долговечность

Конструкция отличается долговечностью, поскольку для строительства используются прочные стеклопакеты и крепежные системы, которые не подвергаются нагрузкам и устойчивы к воздействию всей массы здания. Готовая система прослужит более полувека и при этом не потребует ремонта или замены структурных элементов.

Рис. 15. Пример спайдерной системы фасадного остекления.

Эстетичность

Готовое здание, покрытое по системе спайдерного остекления, выглядит, как настоящее произведение искусства. Выглядит такая облицовка очень по-современному, поэтому зачастую этот тип фасадного покрытия используется для офисных зданий больших компаний и торговых комплексов. Можно также использовать его для облицовки дома с панорамными окнами.

Рис. 16. Спайдерное остекление выглядит эстетически привлекательно.

Экологичность

Для остекления используются экологически чистые материалы, которые не выделяют токсинов и устойчивы к воздействию внешней среды. Готовое здание отличается безопасность не только со стороны надежности конструкции, но и с точки зрения отсутствия токсических примесей в материалах остекления. Поэтому все чаще спайдерное остекление применяется для жилых домов и коттеджей.

Рис. 17. Спайдерная система позволяет реализовать оригинальные решения для остекления.

Характеристики светопрозрачных конструкций из алюминия

Профиль из алюминия, применяемый при сборке светопрозрачных ограждающих конструкций, изготавливают по нормативам, установленным ГОСТ 22233-2001, его основные положения:

1. При производстве каркасов используют разновидности профилей:

  • сплошные, в их сечении нет закрытых воздушных камер;
  • полые — во внутренней структуре имеются одна или более камер, закрытых со всех сторон;
  • комбинированные — включают в себя полые и сплошные камеры из однотипного профильного алюминия, соединенные друг с другом через вставку с высоким сопротивлением теплопередаче.

2. Профили подразделяют по состоянию материала (алюминия), из которого он выполнен, они бывают:

  • закаленные и состаренные естественным способом (индексы Т, Т4 в маркировке алюминия);
  • закаленные и состаренное искусственным методом (Т64, Т6, Т1);
  • искусственно состаренные и частично закаленные (Т5);
  • высокопрочные закаленные и состаренные искусственным методом (Т1, T22, T25, T66).

3. Алюминиевый профиль по размерным отклонениям при изготовлении подразделяют на типы с нормальной (Н), повышенной (П) и прецизионной (ПР) точностью.

4. Виды покрытия готовых алюминиевых профилей:

  • Ан — анодно-окисное;
  • Жл — жидкое лакокрасочное или электрофорезное;
  • П — однослойное или многослойное полимерное порошковым методом нанесения;
  • К — комплексное, состоящее из двух слоев, сочетающее в себе перечисленные выше типы покрытий.

  1. По сопротивлению теплопередаче алюминиевый профиль разбивают на 7 классов: первый имеет наивысший показатель от 0,5 до 0,55 м2*°С/Вт, остальные — значения ниже с шагом 0,5, последний 7 класс обладает сопротивлением менее 0,2 м2*°С/Вт.
  2. Профиль, из которого собирают рамы для фасадного остекления, имеет длину от 2000 до 7000 мм.
  3. Алюминиевый профиль изготавливают на основе сплавов с легирующими добавками кремния и магния, в комбинированных системах дополнительно используют полиамидные стеклонаполненные вставки.
  4. В соответствии с нормами Евразийского Совета по Стандартизации, метрологии и сертификации (ЕАСС), при изготовлении элементов фасадного остекления соблюдают следующие требования:
  • в обогреваемых зданиях обязательно используют теплосберегающие стеклопакеты;
  • площадь створок остекления для жесткости и прочности конструктивного узла не должна быть выше 2,5 м2, масса готовой конструкции профиля со стеклопакетом — не более 100 кг;
  • габаритные размеры дверных проемов не более 2100х900 мм;
  • створка обязана выдерживать статическую нагрузку в плоскости не менее 1200 Н, в углах не меньше 400 Н, конструкция в сборе должна выдерживать напряжение от 500 Н;
  • срок службы алюминиевого профиля вместе с комплектующими деталями не должен опускаться ниже 40 лет.

На склеенные стеклопакеты общестроительного применения, используемые при изготовлении створок для наружного фасадного остекления, распространяется ГОСТ 24866-99, его основные положения:

1. Тип конструкции по количеству камер:

  • с одной (СПО);
  • двумя (СПД).

2. Наполнение камер:

  • сухим атмосферным воздухом;
  • газами (криптон Kr, аргон Ar и другие);
  • фтористой серой SF6.

3. По назначению разбивают на общие строительные или специальные с повышенными характеристиками по:

  • ударной стойкости (Уд);
  • шумозащите (Ш);
  • морозоустойчивости (М);
  • защите от солнца (С);
  • энергосбережению (Э).

4. Толщина стеклянных пакетов в сборе от 14 до 60 мм, зазор между стеклянными листами 8 — 36 мм, сечение стеклянного листа от 3 до 6 мм.

5. Габаритные размерные параметры пакетов до 3200х3000 мм, соотношение сторон не более 5:1.

6. Сопротивление теплопередаче от 0,28 до 0,8 м2*°С/Вт.

Технические характеристики

Немаловажные характеристики:

  • теплоизоляция;
  • защита от излучения;
  • шумоизоляция;
  • безопасность.

Теплоизоляция обеспечивается двумя видами энергосберегающих стекол:

К-стёкла – прочный материал, который отличается от обычного стекла твердым металлооксидным слоем, которым покрывается поверхность раскаленного полотна, в результате чего спекается с поверхностью, придавая ей дополнительную жесткость, возможность пропускать большее количество инфракрасного излучения и не упускать его наружу; при установке стеклопакетов важно, чтобы покрытие было обращено к воздушной прослойке;
I-стёкла – панели, на поверхности которых нанесено напыление из окиси металла, поэтому теплоизоляционные свойства материала повышаются в разы, позволяя сократить расходы на отопление помещения.

Защита от прямых солнечных лучей достигается использованием тонированных, рефлекторных (отражающих)стеклянных полотен.

Звукоизоляция обеспечивается размерами стеклянного полотна, его толщине, объему воздушной прослойки. Чем больше будет зазор между фасадом и стеной здания, тем лучше будет шумоизоляция. Также важна хорошая герметизация стыков. Наиболее высокой звукоизоляцией обладают светопрозрачные конструкции, в которых полости между слоями заполняется газом.

Облицовки строят из закаленного, армированного или ламинированного полотна, что обеспечивает дополнительную безопасность, повышает уровень термической, шумовой изоляции, экономит на обогреве.

Закаленные силикаты приобретают свойства под воздействием обработки специальными составами или под температурным воздействием. Они выдерживают механические нагрузки, колебания температур, разбиваясь, образуют гранулы с безопасными краями, об которые сложно порезаться.

Армированное стекло оснащено тончайшей сеткой из металла, которая не позволяет материалы рассыпаться при механическом повреждении.

Ламинированные стекломатериалы – это многослойные панели. При механических повреждениях не образуют осколков, покрываясь трещинами. Помимо безопасности, такие стеклоблоки обеспечивают хорошую шумо-, термоизоляцию, благодаря своей толщине.

Также важна декоративная составляющая. Стеклянные блоки могут быть разноцветными, что позволит создать интересную атмосферу внутри здания и сократить количество поступающего света. Другой вариант декора — фотографическая печать на стекле. Актуально для торговых зданий, нуждающихся в рекламных, опознавательных эмблемах.

Интегрированное окно типа «скрытая створка»

Рис. 1. Интегрированное окно типа «скрытая створка»

Данное дополнение системы ALT F50 предоставляет возможность изготавливать подвесное окно с наружным открыванием для фасада с любым типом исполнения:

  • классический фасад с видимой шириной 50 мм;
  • фасад типа «Горизонтальная линия 50 мм, 38мм»;
  • полуструктурный фасад с видимой шириной 38 мм.

Кроме того, данная оконная конструкция имеет ряд других преимуществ:

  • отсутствие видимых наружных алюминиевых профилей. Преимущество заключается в том, что светопрозрачная конструкция фасада принимает однородный внешний вид, как в глухой, так и в открывающейся части, избавленный снаружи от нагромождения оконных профилей;
  • одна плоскость ст\пакета в створке и в конструкции фасада, что полностью исключает оптическое искажение, присущее фасадам со стандартными окнами;
  • открывание только наружу, при котором открытая створка не уменьшает пространства помещения, а также отсутствует необходимость использовать дополнительные ограничители открывания. Данный тип открывания можно использовать в фасадных конструкциях в высотном строительстве.

При использовании имеющихся профилей и уплотнителей в интегрированное окно можно устанавливать стеклопакеты толщиной от 22 до 38 мм с напуском наружного стекла толщиной 6 мм.

Фиксация стеклопакета возможна как при помощи профиля, окаймляющего заполнение по периметру, и набора уплотнителей, так и при помощи клеевого соединения на основе структурных силиконовых герметиков.

Фурнитурные пазы нормализованы (высота паза 17 мм – европаз 20х3 мм), поэтому в конструкции интегрированного окна ALT F50 можно применять набор фурнитуры известных европейских фирм (GIESSE).

Способы изготовления структурных фасадов

Существует несколько вариантов структурного остекления. Все они удобны в реализации и предназначены для монолитного заполнения масштабных светопрозрачных проемов большими стеклопакетами.

Структурное остекление

Кроме монолитного привлекательного дизайна у такой разновидности много технических достоинств. Структурные фасады схожи с традиционными конструкциями за исключением некоторых моментов:

  • Сборка светопрозрачного заполнения выполняется без заметных прижимных элементов. Цельная структура фасада выглядит стильно, так как снаружи не виден прижимной профиль.
  • Монтаж структурных фасадов ничем не отличается от сборки стоечно-ригельных систем, только конструкция получается не такой громоздкой.
  • Весь крепеж структурного остекления расположен таким образом, чтобы его не было заметно с внешней стороны, поэтому фиксация выполняется преимущественно на герметик.

Полу-структурное остекление

Это комбинация стоечно-ригельной системы и структурного остекления. Внешнее стекло в таких сооружениях тонированное или закаленное, в целях экономии иногда используют обычные стеклопакеты. В смешанных системах применяют прижимные планки, но в отличие от стоечно-ригельных систем, здесь они практически незаметны. В комплекте идут декоративные накладки, которые устанавливают с улицы на стойки и ригели.

Устанавливают полу-структурные конструкции, если фасад необходимо сделать сплошным, но нет возможности использовать крупногабаритные стеклопакеты.

Полезное видео о разновидностях фасадного остекления:

Производители структурных фасадов Shueco и Алютех

Все комплектующие фасадов Schüco собираются на собственных производственных линиях компании, которые расположены в Германии. Профиль комплектуется стойким к усадке и деформации уплотнителем. Фасады Schüco – это прочные, стойкие к коррозии изделия, неприхотливые к условиям эксплуатации и обслуживанию. Цена за м2 — от 9000 р.

Компания Alutech производит качественные структурные фасады, отвечающие всем современным стандартам. Долговечная, надежная продукция, заявленный срок службы которой превышает 70 лет. Энергоэффективный профиль Alutech обеспечивает качественную тепло- и шумоизоляцию. Крепежные элементы и фурнитура отличаются высокой стойкостью к атмосферным воздействиям и механическим нагрузкам. Цена за м2 – от 7000 р.

Монтируются структурные фасады либо двусторонним способом, либо четырехсторонним. Двусторонняя установка выполняется по следующему алгоритму:

  • Сначала монтируют стоечно-ригельную систему. Устанавливают вертикальные элементы, закрепляя их к верхнему и нижнему перекрытию, затем монтируют ригеля. Некоторые системы собирают без ригелей, поперечный крепеж в таких конструкциях есть только в местах примыкания стекла к перекрытию.
  • В U-образный паз по бокам стеклопакета вставляют крепежные элементы (прижимы).
  • Стеклопакеты ставят на опорные подкладки и фиксируют саморезами через прижимы к наружному торцу каркасного профиля.

Кроме механического крепежа (прижимы, саморезы) стеклопакеты крепятся на герметик – им промазывают все места примыканий. После установки остекления швы конструкции заполняют термоизоляционными материалами, и заделывают декоративным слоем.

Четырехсторонний монтаж выполняется без какого-либо механического крепежа. Стеклопакет сов всех сторон приклеивается к несущей конструкции герметиком.

Основные типы фасадного остекления

Классические (ригельные) фасады

Несмотря на то, что самостоятельно стеклить фасады крайне рекомендуется, изучить информацию об основных элементах конструкции такого фасада все же стоит. Это поможет вам не только сделать правильный выбор в пользу той или иной комплектации стеклянного фасада, но и проконтролировать качество выполнения работ по остеклению вашего дома.

Алюминиевые элементы каркаса для фасадного остекленияНа сегодняшний момент используются три типа конструкции стеклянных фасадов:

  • Классический ригельный фасад;
  • Структурный (безрамный) фасад;
  • Спайдерный фасад,

Ниже мы рассмотрим каждый из этих типов подробнее. И начнем с наиболее распространенного – ригельного. Фасадные системы ригельного типа включают в себя:

  • Внутренний профиль – каркас из стоек и ригелей.
  • Внешний профиль – прижимы и декоративные крышки.
  • Остекление – моностекло, стеклопакеты или фасадные стеклянные панели.

Данная конструкция отличается простотой в возведении, так как каркас из алюминиевого профиля может быть собран без привлечения специальной техники. Использование уплотнителей при установке стекол в каркас дает возможность применять в ригельных фасадах обычное стекло, чтоб удешевляет конструкцию.

Безрамное остекление

Структурное остекление фасада — более сложная технология. При структурном остеклении на внешней поверхности не видно никаких крепежных элементов – весь фасад является полностью стеклянным. Естественно, смотрится такое здание гораздо эффектнее, чем здание с фасадом, остекленным по традиционной технологии – но и реализовать такую конструкцию на порядок сложнее.

Фасад, остекленный по безрамному типу При безрамном остеклении стекло для фасада не устанавливается на каркас, а приклеивается к алюминиевым рамным профилям снаружи. Одно стекло вместе с несущей алюминиевой рамой составляет единицу фасадного структурного остекления – так называемую кассету.

Безрамное остекление балкона С внутренней стороны фасада кассеты соединяются механическим способом – через отверстия в алюминиевой рамке. Снаружи стыки между кассетами заполняются герметиком, по своим оптическим свойствам близким к стеклу. Стоимость безрамного остекления значительно выше, чем стоимость стеклянного фасада, возведенного по традиционной ригельной технологии.Причин этому несколько:

  • Структурное остекление представляет собой сложную задачу для проектировщика, потому проектная документация для такого фасада, что называется, «влетит в копеечку».
  • Для структурного остекления применяются только очень толстые фасадные стекла, прошедшие термическую обработку для придания им механической прочности. Стоит такое стекло намного дороже обычного.
  • Материалы для безрамного остекления и отделки фасадов, а именно рамы для каркаса, клей для стекла и герметики, стоят тоже достаточно дорого.

Но при этом внешний вид остекленного фасада с лихвой компенсирует практически любые затраты.

Спайдерное остекление

Без сомнения, наиболее оригинальным типом остекления фасадов является спайдерное остекление. В частном строительстве такой тип остекления применяется редко, а вот при отделке офисных зданий, банков, торговых центров спайдерную технологию периодически используют.

СпайдерВ чем же суть этого метода установки фасада?

  • Основой такого фасада является спайдер – кронштейн особой формы. Производятся такие кронштейны из очень прочного материала (чаще всего применяется легированная сталь), и чаще всего их делают весьма привлекательными внешне.
  • Спайдеры крепятся к несущей конструкции (каркасу из металлического профиля, колоннам, несущим стенам), а к спайдерам через несколько эластичных зажимов фиксируются элементы остекления.
  • Благодаря конструкции зажимов спайдер компенсирует температурные деформации стекла, что дает возможность остеклять очень большие площади.

На самом деле, это лишь основные сведения о стеклянных фасадах. Впрочем, и их будет достаточно, чтобы сделать правильный выбор

Но если вы все же решитесь на установку стеклянного фасада (неважно, приглянулись ли вам раздвижные стеклянные фасады, безрамные конструкции или фасады, обустроенные по спайдерной технологии) – мы уверены, вы ни на миг не пожалеете о затраченных средствах, силах и времени. Красота таких фасадов, без преувеличения, стоит любых денег!

Преимущества технологии

Структурное остекление прекрасно выглядит вживую и на фото, открывая новые перспективы для создания неординарного дизайна. Данная технология привлекает не только декоративными, но и практическими свойствами.

Благодаря панорамной конструкции в здание поступает гораздо больше естественного света, что позволяет экономить на электричестве. Светопрозрачные фасады удобны и безопасны в эксплуатации. Благодаря бесшовному соединению грязь и влага не попадают в промежутки между стеклами, поэтому облицовка не требует сложного ухода и выглядит опрятной.

Стоимость структурного остекления алюминием рассчитывается индивидуально и зависит от площади покрытия. Для получения более подробной информации заполните форму обратной связи на сайте «Московского оконного сервиса».

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
