Монтаж электрического теплого пола в стяжку

Технология заливки

Разобравшись в тонкостях и нюансах, рассмотрим, как сделать теплым бетонный пол.  При проведении работ по устройству пола, температура в помещении должна находиться в пределах от 5 до 25С. Если основание в хорошем состоянии, его следует очистить и обеспылить. При необходимости устраивается черновая стяжка.

Подготовка

По подготовленному основанию и отшпаклеванным стенам проклеивается демпферная лента.

Делается это в обязательном порядке, чтобы:

• предотвратить потерю тепла на обогрев стен;
• избежать разрушения стяжки в результате температурного расширения.

Если решено сэкономить, можно проложить по периметру полоски теплоизоляции, например, пенопласта, эффект будет тот же.

Периметр помещения необходимо проклеить демпферной лентой

После теплоизоляции площади стыковки, на пол прокладывается пленка гидроизоляции и теплоотражающий материал.

Монтаж системы

Укладка водяного пола, или любой другой системы горизонтального отопления своими руками, производится с точным соблюдением рекомендаций завода-изготовителя. Инструкция всегда идет в комплекте с элементами самой системы. Если кабель или труба проходят через температурный шов, их требуется защитить гофрошлангом.

Гофрошланг для прокладки элемента системы отопления

После укладки и фиксации системы, подключаются греющие элементы. Перед заливкой системы бетоном, необходимо провести проверку работы всех элементов системы. Если тестовый запуск прошел успешно, работы можно продолжить.

Видео в этой статье покажет монтаж водяного пола.

Финишная заливка

Не всегда требуется заливать систему сверху бетонным раствором. Иногда для этого используются другие материалы.

• Некоторые владельцы квартир в попытке снизить расходы и уменьшить вес стяжки, пробуют залить теплые полы керамзитобетоном. Что произойдет если залить теплый пол керамзитобетоном?
• Ответ – ничего хорошего. Керамзит является теплоизолятором. Добавляя его в раствор бетона, вы значительно улучшаете теплоизоляционные свойства стяжки. Поэтому монтировать систему пола на такое основание имеет смысл, чтобы избежать энергопотерь.
• Нет смысла заливать половое отопление сверху таким составом, потому что так вы снизите эффективность работы системы. Дело в том, что верхний слой керамзита будет препятствовать прохождению тепла в помещение. Фактически, таким образом, вы просто будете зря тратить деньги.

Стяжка из керамзитобетона имеет прекрасные теплоизоляционные качества, но требует устройства выравнивающего слоя

Типы электрического теплого пола (ЭТП)

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте

Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.

ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их

Это значительно экономит время и снижает риск ошибки.

ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.

Пленочный теплый пол

Инфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

Признаки	Пленочный обогрев	Кабельный обогрев
Техническое помещение	Не нужно	Не нужно
Толщина пола со стяжкой	5-10 мм	50-100 мм
Сроки монтажа	1 день	1 день
Готовность к эксплуатации	Сразу	28 дней
Варианты установки	Пол, потолок, стены, любые поверхности	Пол. Монтаж на другие поверхности возможен, но затруднен
Надежность	При повреждении даже значительной части системы, неповрежденные сегменты продолжают работать	При любом повреждении кабеля полностью выходит из строя
Затраты на ремонт	Минимальные	Высокие, 100%
Обслуживание	Не требуется	Не требуется
Замерзание зимой	Отсутствует	Отсутствует
Влияние на здоровье	Положительное лечебное	Нейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытия	Равномерный прогрев	Неравномерность распределения температуры, есть зоны повышенной температуры
Зонирование	Возможность организации отдельных точечных зон	Возможность организации отдельных точечных зон
Затраты	Относительно невысокие изначально. Энергосбережение	Относительно невысокие изначальные, эксплуатационные – по счетчику

Ввод в эксплуатацию и правила использования

Ввод в эксплуатацию водяного тёплого пола в частном доме начинается с проведения балансировки. Смысл данного мероприятия заключается в регулировке расходов теплоносителя с помощью балансировочных вентилей.

Требуется, чтобы данный показатель во всех контурах был одинаковый. При отсутствии самостоятельного опыта в данной работе, лучше доверить её профессионалам.

Если же вы решили сами провести балансировку, то последовательность такова:

• коллектор подключается к обеим магистралям: подающей и обратной;
• во всех контурах открываются краны входа и выхода, а также клапан автоматического воздухоотводчика;
• включается насос, на смесительном узле устанавливается максимальный показатель, но котёл не подключается (сначала используется теплоноситель комнатной температуры);
• устанавливается рабочее давление 1 — 3 бар;
• затем все контуры закрываются, кроме самого длинного, на нём определяется показатель расхода теплоносителя;
• поочерёдно, открываются все контуры и регулируется данный показатель по самой длинной петле.

В конечном итоге, расход теплоносителя должен быть одинаковым во всех контурах. После этого, данные манипуляции следует провести с нагретой водой. Начинать нужно с 25 градусов, и каждый день прибавлять по 5, пока не достигните 45 градусов.

Чтобы, сооружённый своими руками тёплый водяной пол в частном доме прослужил долго, следует придерживаться ряда правил:

• не включать система сразу на максимум после простоя, а добавлять градус постепенно;
• теплоноситель при подаче в контур не должен иметь температуру больше 45 градусов;
• не рекомендуется часто включать и выключать устройство;
• поддерживать оптимальную влажность помещения.

Как видите, процесс монтажа тёплого водяного пола в частном доме хоть и трудоёмкий, но несложный, и практически каждый может установить данную отопительную систему самостоятельно. Тем самым, обеспечив в своём жилище здоровый и комфортный микроклимат.

Видео инструкции

ТЕПЛЫЙ ПОЛ В ГОТОВОЙ СТЯЖКЕ СВОИМИ РУКАМИ. ПРОСТО ИЛИ ЛЕГКО?

Watch this video on YouTube

Водяной тёплый пол в готовой стяжке…

Watch this video on YouTube

Проектирование

Обустройство водяного тёплого пола в частном доме — беспроигрышное решение при наличии газового котла, хотя использование твёрдого топлива также допустимо. Такой вариант отличается эффективностью, недорогой ценой и считается малозатратным в плане энергоресурсов, в сравнении с полами электрического типа.

Безупречное функционирование устройства возможно при грамотном, профессионально сделанном  проекте и монтаже. Поэтому, начинаются работы по сооружению напольного отопления в частном доме с составления проекта.

Сначала нужно определиться с температурным уровнем тёплого пола:

• для помещений жилого назначения — рекомендовано 21 — 27 градусов;
• в проходных комнатах и коридорах — 30;
• в ванне и бассейне — от 31 до 33 градусов.

Предлагаем узнать как самостоятельно сделать теплый пол в бассейне под обходными дорожками и чашей.

При проектировании важно учитывать длину контуров, все они должны иметь приблизительно одинаковый размер. При стандартном диаметре трубного изделия 16 мм и площади комнаты 50 м2, оптимальный размер петли от 70 до 90 метров, если площадь больше, то следует разделить её на несколько частей

При диаметре 17 мм, допустимый размер трубопровода 90 — 105 мм, при 20 мм — 120 мм.

Шаг укладки нагревательных элементов, также играет важное значение для эффективности теплоотдачи пола, рекомендованный размер от 10 до 30 см. При этом, около внешних стен и в санузлах — 100 — 150 мм, а по центру помещения — от 200 до 300 мм

К сведению! Отопительная система «тёплый пол» — низкотемпературное устройство, подаваемый в магистраль теплоноситель не должен нагреваться более 60 градусов.

Если вы не уверены, что способны сделать сами чертёж и расчёт правильно, то лучше доверить эту работу специалистам.

Условия заливки пола

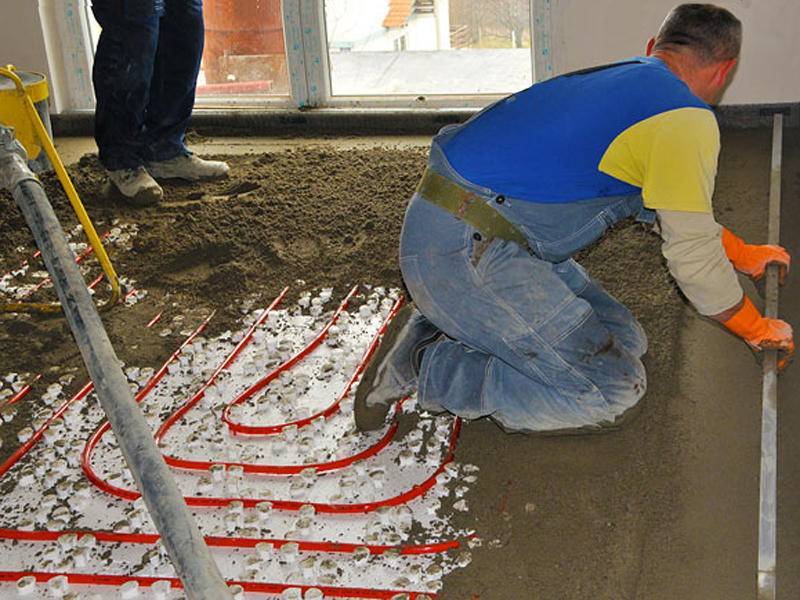

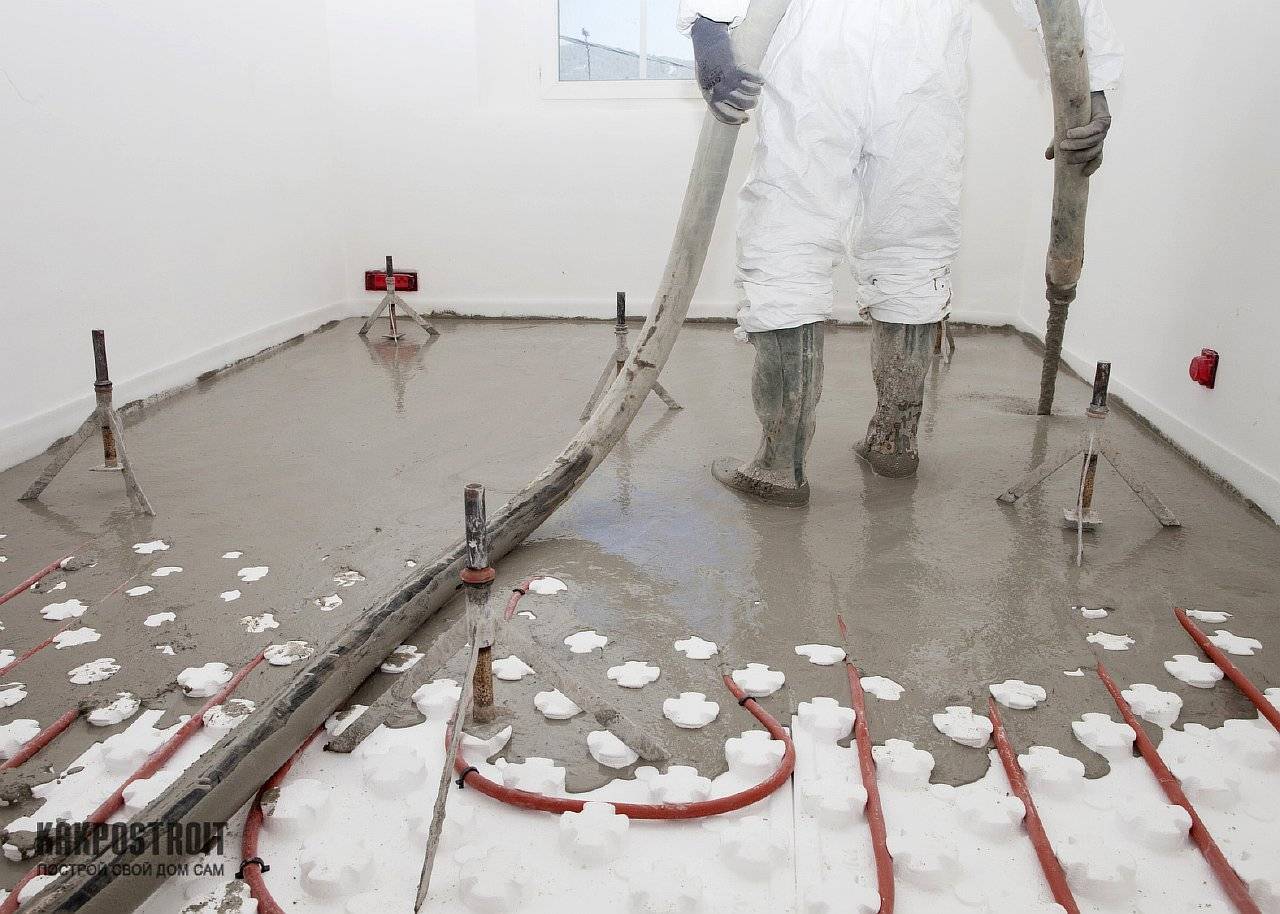

Заливка водяного теплого пола.

Для теплого пола заливка выполняется с соблюдением некоторых условий, которые оказывают определенное влияние на качество. Для черновой первой заливки толщина стяжки должна составлять до 5 см. Этого вполне достаточно, чтобы обеспечить выравнивание пола, необходимую прочность самой отопительной системы.

Для чистовой финишной заливки толщина уже может быть совершенно другой, обычно она соответствует 5-10 см. Параметры зависят от назначения комнаты. Например, для жилых помещений достаточно 5-7 см, но для промышленных объектов, где нагрузки на систему будут большими, требуется толщина заливки уже в 10 см.

При выполнении такой работы необходимо помнить, что для теплого пола важно правильное распределение тепла, его аккумулирование, т.е. сохранение в течение довольно длительного времени. Слишком тонкий слой является неблагоприятным

Слишком тонкий слой является неблагоприятным.

Нельзя делать и слишком толстый слой заливки, так как для нагрева потребуется больше времени, а сама поверхность будет прогреваться не так хорошо. Специалисты для теплого пола советуют соблюдать оптимальное значение в 5-8 см.

Важно во время работ не забывать и о внешних условиях. Например, температура должна быть только плюсовой. Ни в коем случае нельзя начинать заливку при минусовых температурах, даже если планируется использовать присадки и прочие добавки

Ни в коем случае нельзя начинать заливку при минусовых температурах, даже если планируется использовать присадки и прочие добавки.

Когда стяжку проводить нельзя?

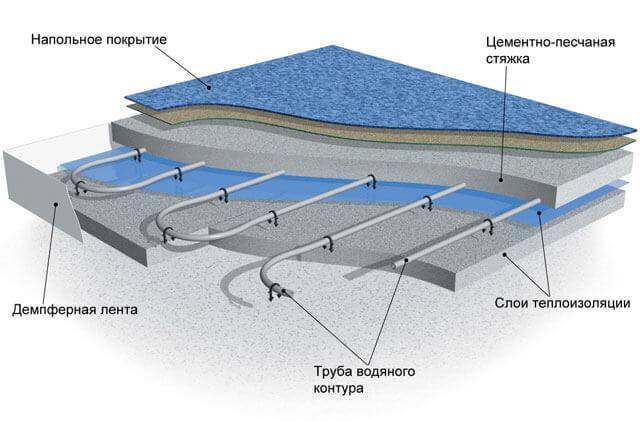

Схема теплого пола с системой крепящих скоб.

Во время работы по устройству теплого пола нужно внимательно следить за тем, чтобы все этапы соблюдались в той очередности, которая необходима. Нельзя начинать заливать поверхность пола в таких случаях:

1. Если по стенам не выставлены разметки, по которым регулируется толщина стяжки.
2. При отсутствии демпферной ленты или если она выложена крайне некачественно, отстает от поверхности стен, имеет разрывы.
3. Нельзя заливать финишный слой до того, пока не будет проверена работоспособность всей системы, так как исправить неполадки потом будет уже нельзя. Придется снимать все бетонное покрытие и выполнять стяжку заново.
4. Нельзя выполнять заливку водяного теплого пола, если вода в трубы не запущена, так как вес бетона их просто сомнет.

Процесс заправки теплоносителя

До заполнения водяного пола с обогревом теплоносителем, на коллекторном узле закрывают все вентили, шланг подсоединяют к входному наконечнику. Когда планируется промывка системы, то и на выходном отверстии устанавливают шланг, противоположный конец которого заводят в канализационную систему, сливную яму или в специальную емкость.

Заливку начинают с первой петли, для чего открывают вентили на этом контуре, а все остальные оставляют закрытыми. Трубы заполняют жидкостью, выпускают воздух, в результате чего в клапанах-воздухоотводчиках раздается шипение.

На короткий период включают насос, снова раздается шум клапанов, после чего его выключают. Далее ожидают, пока полностью не выйдет воздух, и снова включают насосное оборудование. Процесс повторяют, пока не будут ликвидированы все воздушные пробки и приступают к заполнению второй петли.

Заливка стяжки и монтаж системы

Полный комплекс монтажных работ представляет собой последовательность действий в зависимости от конкретной ситуации.

Технология заливки стяжки и укладки в нее теплого пола:

Тщательная подготовка основания: необходимо расшить все трещины, обработать их глубоко проникающей грунтовкой и замазать шпаклевкой. Такую смесь можно заменить монтажной пеной, предварительно смочив и очистив щели. С поверхности удаляется пыль и грязь.
При необходимости выполняется гидроизоляции. Если предполагается укладка утеплителя, то эту процедуру производят выборочно, покрывая только стыки и нестабильные участки.

Таким образом, общая технология укладки конструкции не представляет большой сложности, если правильно разработать этапы.

Какой должна быть толщина

Толщина бетонной стяжки под теплый пол является самым важным параметром, от него зависит долговечность покрытия и эффективность системы отопления. Если слой будет слишком толстым, то нагревательные элементы просто не смогут прогреть его. В противном случае стяжка может пойти трещинами от минимальных механических воздействий. Также в зависимости от толщины бетона подбирается финишный материал.

Если на черновой поверхности есть большие перепады, то толщина слоя должна составлять около 5 см. Сначала можно уложить гидроизоляцию и утеплитель, а затем заливать состав. В этом случае стяжка должна иметь толщину 2 см. Устанавливать саму отопительную систему можно только после полного высыхания бетона, то есть через 4 недели.

Этот показатель также зависит от того, какой состав будет использован. Если это обычный цементно-песчаный раствор, толщина должна быть 5 см, если же в состав были введены пластификаторы, то разрешается уменьшить ее до 3 см. При условии использования армирующей сетки можно сделать слой в 2 см.

Бетонный монолит в водяной системе исполняет роль теплового аккумулятора, поэтому рекомендованная толщина стартует от 30 мм

Если заливка теплого пола проводится поверх водной системы, то общая толщина всего пирога будет 8,5 см, при этом 5 см из них – это бетон. Если речь идет о частном доме и работах на первом этаже, то высота пирога будет 11 см

Это важно учесть на этапе планирования работ, поскольку не в каждом помещении есть возможность монтажа конструкции такой высоты. Сухая стяжка под теплый пол будет немного тоньше – 7–9 см

В некоторых случаях толщина пирога должна быть минимальной. Тогда лучше остановить выбор на электрических нагревательных элементах. Они требуют заливки стяжки теплого пола толщиной в 3 см. При условии использования пластификаторов можно уменьшить слой до 2 см. Даже при таких небольших показателях контуры не перегреются.

При периодической эксплуатации электрических теплых полов не обязательно заливать полноценную стяжку, можно обойтись плиткой, уложенной на клей

Функции стяжки тёплого пола

Однородный раствор обеспечивает равномерное распределение тепла в слое Неважно, какой тёплый пол вы собираетесь делать своими руками, электрический или водяной, стяжка в любом случае выполняет одинаковые функции:

• укладка выравнивающего слоя на основание нужна для нивелирования поверхности и устранения дефектов (раствор позволяет равномерно распределить нагрузки и устранить любые перепады высот);
• кроме этого через слой раствора в основание не должно уходить тепло от нагревательных элементов, поэтому состав должен выполнять функции теплоизоляции или укладываться на неё;
• однородный раствор обеспечивает равномерное распределение тепла в слое;
• состав для выравнивания пола должен обеспечивать защиту системы обогрева от повреждения (особенно это касается водяного отопления);
• кроме этого заливка раствора должна выполняться так, чтобы поверхность была ровной и гладкой и подходила для укладки напольного покрытия.

Технология укладки водяного тёплого пола требует, чтобы высота выравнивающего слоя была не меньше 3 см при температуре нагревательных элементов не более 30 градусов. Если вы собираетесь делать обогрев пола при более высоких температурах, то бетонную стяжку лучше выполнить большей высоты. Этого требует технология монтажа.

Ремонт теплых полов

«Полусухой» способ

Воды в растворе для «полусухого» способа значительно меньше. Если смесь сделана правильно, она будет влажной, но не текучей.

Проверяют так: в ладони зажимают немного полусухого раствора. Он должен сформироваться в пластичный комочек без трещин. Такую консистенцию имеет раствор заводского изготовления. Его труднее разравнивать, но затем можно затереть до блеска, и получить в итоге поверхность, плотную и прочную по структуре.

Если заказывать такой раствор готовым, то нужно объяснить, для каких целей он будет использоваться. Такой бетонный слой выдерживает большую нагрузку. Он более качественный, чем при укладке бетона «мокрым» способом.

Затирать придётся очень тщательно, для этого нужны навыки и терпение. Понадобится длинная тёрка или затирочная машина. Полусухие смеси из отсева гладкой затирки практически не поддаются, поэтому его перетирают песчаным раствором.

Подготовительные работы перед заливкой

До того, как залить теплый пол, нужно выполнить ряд подготовительных мероприятий, среди которых:

• обустройство основы под раствор;
• установка всех отопительных контуров.

Когда создается теплый пол – заливка стяжки производится после укладки так называемого «пирога». Главное – правильно уложить теплый пол в стяжку, соблюдая все рекомендации.

Его делают в определенной последовательности:

1. Для обеспечения гидроизоляции на черновую основу укладывают пленку из полиэтилена толщиной 200-250 мк.
2. Потом для создания теплоизоляции используют тонкий слой вспененного полиэтилена, одна сторона которого покрыта теплоотражающей фольгой. Можно задействовать экструдированный пенополистирол толщиной 5-10 миллиметров.
3. На этом этапе монтируют основу для фиксации труб и металлические сетки с ячейками 10,15 сантиметров для выполнения армирования.
4. После этого приступают к фиксации отопительных контуров, для которых используют металлопластиковые или полипропиленовые трубы сечением 20 миллиметров (детальнее: “Как сделать теплый пол из полипропиленовых труб своими руками”).
5. С целью усиления прочности стяжки иногда делают дополнительное армирование. Для этого сверху труб укладывают еще один ряд сетки.
6. Для получения ровного основания следует закрепить маячковые профили – это одно из требований, как правильно залить теплый пол. Нужно, чтобы промежуток между ориентирами был меньше, чем длина правила. Монтируют маячки, используя раствор или саморезы и ориентируясь на уровень. Устанавливать их начинают с нулевой (она же самая высокая) точки пола.
7. Завершающим слоем является укладка раствора под конструкцию теплого пола. Перед этим, нужно определить, чем залить теплый водяной пол. Стяжка должна возвышаться над уровнем отопительного контура на 3-7 сантиметров. Такая толщина позволяет распределять тепловую энергию равномерно и обеспечивать одинаковую температуру поверхности.
