Характерные неисправности в перфораторах Bosch и способы их устранения

Как определить целостность статора, не разбирая перфоратор

Чтобы определить целостность статора, надо прозвонить его обмотки, померить сопротивление обмотки и сопротивление изоляции.

Схема прозвонки статора и ротора

Для измерения сопротивления обмотки перфоратора Макита надо подключить один конец тестера к освобожденному щеткодержателю, а второй на один из концов электровилки. Если прибор ничего не показывает, поменяйте второй конец вилки. Если сопротивление равно бесконечности, в статоре обрыв и он требует замены или ремонта. Не забывайте, без принципиальной электрической схемы перфоратора Makita 2450,2470 вам не обойтись.

Простая схема подключения коллекторного двигателя

Если показывается какое то сопротивление, то важно измерить точную его величину. Как правило, сопротивление обмотки статора перфоратора Макита-2450 при температуре +20ºС лежит в пределах 25 Ом

Более подробно понять почему происходит искрение коллектора якоря и какие щетки лучше? Поможет разобраться видео, в конце видео обзора важные советы по подбору щеток

Видео:

Как снять статор перфоратора Makita 2450 и 2470 для точной диагностики и ремонта

Чтобы снять статор поз.59, надо снять щетки, выкрутить четыре винта крепления крышки механического блока. Они закручиваются в торце крышки. Потянув за черный корпус и за зеленый в разные стороны вы освободите корпус со статором. Статор закреплен в зеленом корпусе.

Чтобы его снять, надо вынуть пластмассовую прокладку поз.58 и постучать по торцу корпуса деревянной киянкой или бруском. Статор сам высунется, останется его вытащить, обдуть и проверить окончательно.

А вот и статор

Если у вас есть прибор проверки короткого замыкания, то можно сразу же проверить статор на КЗ. Прибор называется ИК-32. Порядок проверки обмоток статора Для точной проверки разъедините две обмотки статора друг от друга по электрической цепи. Проверьте сопротивления каждой обмотки, они должны быть абсолютно одинаковые. При разнице сопротивлений, обмотка с меньшим сопротивлением скорее всего имеет межвитковое замыкание.

Проверка статора перфоратора Makita 2470 и 2450 своими руками Диагностика якоря, статора прибором КЗ и самоделкой

Видео:

Как проверить годность ротора перфоратора Макита

Проверку годности ротора в перфораторе Макита начинают с его демонтажа из корпуса. Но вначале надо провести внешние исследования. Если в роторе искра от щеток на коллекторе охватывает вес коллектор, если в процессе работы перфоратор не развивает обороты и у него упала мощность, это первый признак неисправности ротора.

Как достать ротор из корпуса Чтобы достать ротор из корпуса, надо разделить черный и зеленый корпуса как и в случае с демонтажем статора.

Вытаскиваем ротор

Отсоединив корпус статора, возьмите корпус редуктора(черного цвета) в правую руку, а ротор в левую и потяните в разные стороны до их полного разъединение. Ротор держится в редукторе за счет трения косозубых шестеренок.

А это ротор

Тщательно осмотрите коллектор ротора. На нем не должно быть следов царапин от щеток. Ламели коллектора должны быть чистые.

Чистый коллектор

Для проверки целостности коллектора надо воспользоваться прибором для обнаружения короткого замыкания. Прозвонку цепей легче всего производить согласно принципиальной электрической схемы перфоратора Makita 2470,2450. Кстати, такой прибор можно смастерить и самому, если умеете общаться с паяльником.

Схема пробника КЗ витков

Если вы убедились в неисправности ротора, то можно установить новый, а можно попытаться восстановить вышедший из строя.

Неисправности патрона

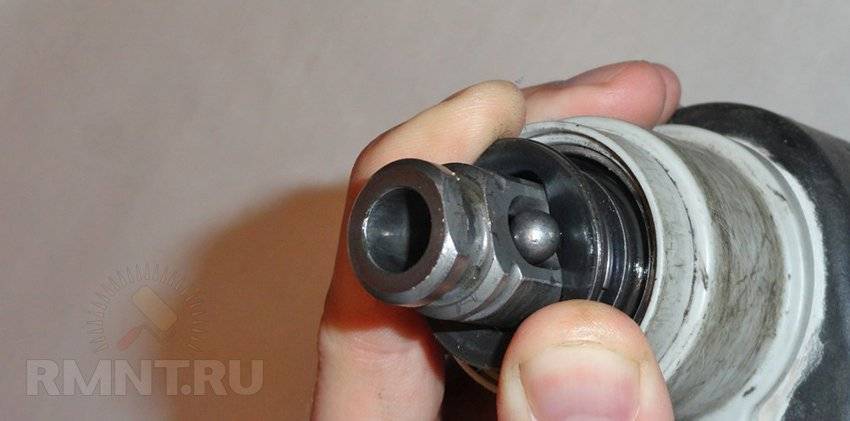

Патрон SDS состоит из штуцера с одним или двумя отверстиями, в которых посажены шарики, как правило, диаметром 6,7 мм. Шарики свободно ходят в отверстиях, пока пластиковый корпус патрона оттянут назад, в обычном положении они плотно поджаты пружиной через массивное стальное кольцо.

Чтобы разобрать патрон, нужно подковырнуть отвёрткой передний пыльник и снять со штуцера стопорное кольцо

Остальные детали просто надеты на штуцер и могут быть удалены без дополнительных манипуляций, важно лишь вернуть их на место в правильном порядке

Как правило, основной причиной неисправности патрона служат сточенные шарики или продавленные пластина и прижимное кольцо. Из-за этого оснастка либо вовсе не держится, либо вылетает при работе. Обзавестись такими шариками в любых количествах можно, разбив подшипник номер 106. Посадочные отверстия и шлицы внутри втулки имеют гораздо больший ресурс, но если замена не дала ожидаемого результата — менять штуцер придётся только в сборе со стволом.

Обратите внимание, что быстрый износ деталей патрона происходит из-за неплотной герметизации пыльников, как переднего, так и кольцевого на штуцере. Хвостовики буров нужно всегда поддерживать смазанными, а при сверлении потолка использовать специальную пылеулавливающую шайбу

Ремонт перфораторов Бош своими руками

Если какие-то детали в инструменте повреждены, сломались или плохо выполняют свою функцию, то их просто нужно заменить. Если щётки истерлись, то при разборе их попросту заменяют новыми. Патрон перфоратора при замедленном вращении ободка, изношенный пыльник, вышедшие из строя подшипники также заменяют. Но есть и другие неисправности, которые вы в силах починить. Если происходит пробой обмотки, то надо перемотать статор и якорь. Нужно следить за смазкой и время от времени смазывать некоторые части.

Ремонт перфораторов Бош 2 26

Перед тем как что-то исправлять в данной модели, нужно ознакомиться с особенностями устройства, схемой и принципом действия. Роторный вал передаёт вращение на вал ствола через промежуточный вал, подшипник которого направляет возвратное движение на ударный поршень.

При разборке ствольного вала в ударном блоке нужно обратить особое внимание на фиксацию прямозубой шестерни. Перед тем как её снять, необходимо вынуть 3 штифта, на которых она фиксируется в данной модели

Ремонт перфораторов Бош 2 24

В этом перфораторе bosch gbh 2 24 dsr промежуточный вал состоит из детали переключения, узла подшипника и муфты сцепления. Последняя портится чаще всего, потому что в ней зубья быстро изнашиваются. Ремонт данной поломки заключается в том, чтобы подправить профиль зубов зацепления. Частенько можно заметить, что нет удара. Перфоратор может постепенно переставать долбить из-за износа резиновых деталей, которые нужно вовремя заменять. А если применять больше чем нужно силы, это может привести к тому, что в ударном поршне заклинит боек.

Ремонт перфораторов Бош 2-28

В данной модели инструмента иногда изнашиваются шлицы. В данном случае необходимо разобрать редуктор (он практически аналогичен Бошу 2-24, только отличается подшипник). Лучше заменять весь ствол, потому что вместе со шлицами изнашиваются и бойки.

Как видим, ремонт перфораторов можно делать дома своими руками. При этом не тратить большие суммы на различные виды ремонта в сервисных центрах, которые, как мы знаем, стоят очень недёшево. Но не стоит забывать о том, что при этом нужно придерживаться правил пользования и техники безопасности.

Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2–20, 2–24, 2–26.

Перфораторы не только хорошо работают, но и легко ремонтируются. На них легко можно найти любую, вышедшую из строя деталь.

В конструкциях описываемых перфораторов заложен один и тот же принцип, передавать вращательный момент от ротора к валу ствола ударного блока с одновременной передачей поступательного импульса на рабочий инструмент.

Конструктивно перфораторы выполнены по одинаковой схеме, но отдельные узлы или детали имеют свои особенности.

Если знать специфические различия между моделями описанных перфораторов Bosch, то разборка и ремонт своими руками не составят особого труда.

Наряду с оригиналами на российском рынке присутствует большое количество подделок инструментов, включая перфораторы Bosch.

Ниже описаны конструктивные особенности моделей и способы их разборки и ремонта своими руками.

Читать также: Калькулятор расчёта провода по мощности

Принцип работы перфоратора Bosch

Принцип работы перфораторов одинаковый, а вот конструктивные особенности различаются.

Основные детали, используемые в перечисленных моделях перфораторов Bosch, взаимозаменяемы. Это касается механического и электрического узла.

Но есть узлы и делали, отличающиеся используемыми деталями.

Чтобы выполнить ремонт перфоратора Bosch 2–20, 2–24, 2–26, надо эти различия знать. Знание особенностей конструкции каждого перфоратора облегчает процесс ремонта, нахождения поломок и их устранения.

Конструкции перфораторов Bosch настолько простые, что позволяют выполнить несложный ремонт, практически своими руками и заменить любую деталь без обращения в сервисные службы. Надо обладать навыками сборщика, иметь элементарные знания электротехники и понимать принцип работы перфоратора.

Ремонт перфоратора самостоятельно шаг за шагом

К ремонту такого устройства, как перфоратор, вы должны быть максимально готовы, что позволит свести финансовые и трудовые затраты к минимуму. Неплохо, если вы более-менее ориентируетесь в конструкции перфоратора, знаете, из каких частей и узлов он состоит, что позволит вам быстро заменить сломавшуюся деталь. сводится к банальной замене «полетевших» элементов, к которым относят:

Якорь;
Щетки;
Шестеренки;
Стартеры;
Подшипники;
Кабели для подключения к сети;
Выключатели.

Читайте так же

Стоит отметить, что легче всего ремонтировать инструменты легкого класса, с учетом того, что такой перфоратор отлично подойдет для проведения в . А вот поломки более серьезной техники бывают значительно сложнее, и с ними могут справиться только профессиональные мастера. В любом случае, какой бы класс инструмент вас не заинтересовал, найдите модель с пылесосом – это устройство позволит вам сэкономить время на чистку, а также сделает работу более безопасной, поскольку уменьшает количество пыли.

Еще одна проблема – в пробое обмоток, перемотке якоря и стартора, которые также возникают из-за пыли. Ремонт заключается в тщательной очистке и замене тех деталей, которые отремонтировать не удастся. Однако «профилактика» – более надежный метод. Для этого нужно раз в две недели очищать устройство, пропитывать его лаком или смазкой. К слову, к выбору нужно отнестись внимательно. Так, существует несколько правил. Первое – лучше приобретать раствор того же производителя (Bosch, Makita, Энкор), что и сам перфоратор, в данном случае по своему составу масло или лак будут подходить идеально. Если под рукой такого состава нет, вам отлично подойдет масло для дизельного двигателя.

Второй по популярности причиной поломки является износ щеток, при этом неважно, сколько стоил ваш инструмент – даже самые дорогие модели подвержены этой проблеме. Заменить их очень легко: разбираем перфоратор по выше описанной схеме, находим изношенные щетки и на их место ставим новые

Нужно лишь верно определить, какие из них лучше всего использовать: угольные, графитовые либо угольно-графитовые. Так, графитовые отличаются долгим , однако из-за твердости материала может пострадать коллектор. Угольные элементы отличаются недолгим сроком работы, однако имеют качественный контакт с иными частями перфоратора. Оптимальным и недорогим считается приобретение третьего варианта.

Бывают проблемы и с механическими элементами устройства. Каждая модель оснащена режимами переключения, и они часто выходят из строя, особенно у дешевых устройств. Алгоритм работы тот же – разбираем перфоратор, находим сломанные детали, заменяем их. Главное – приобрести элементы, подходящие . Аналогичная проблема часто «преследует» патроны, которые подвергаются максимальной нагрузке. Прежде всего, защищайте их от пыли и грязи, промывая элементы солидолом. Но если патрон все же сломался, нам не останется ничего, кроме как поменять его.

Теперь вы знаете, как починить перфоратор и видите, что большая часть поломок сводится к простой чистки или замене неисправных деталей. Но если вы разобрали инструмент, а видимых причин нет, лучше отнесите устройство в сервисный центр – специалисты быстрее найдут причину и устранят ее.

Принцип действия перфоратора Bosch 2-26 ни чем не отличаются от перфораторов известных марок. Вращающийся ротор передает крутящий момент на промежуточный вал механического узла перфоратора, одновременно передавая поступательное движение через подшипник качения на ударный механизм перфоратора и импульс удара. На рабочий инструмент передается вращательный момент с поступательным ударным импульсом. Этот принцип реализуется во всех перфораторах.

Но у различных фирм, производящих перфораторы, есть свои конструктивные особенности.

Перфораторы Bosch считаются лучшими в своем сегменте электроинструментов. Но ничего вечного нет.

Если ваш перфоратор Bosch 2-20, 2-24, 2-26 перестал работать, то его можно восстановить своими руками. Надо иметь элементарные навыки слесаря и немного разбираться в электротехнике. И еще немаловажная деталь, конструкция перфораторов Bosch настолько простая, что не вызывает сложностей при ремонте.

При ремонте электроинструмента, включая ремонт перфораторов Bosch, строго соблюдайте технику безопасности при работе с электроприборами.

Для облегчения ремонта перфоратора Bosch, его разборки и сборки изучите схему сборки инструмента:

Схема перфоратора Bosch 2-26

Любую разборку перфоратора bosch 2-26 начинают после осмотра, пробного включения и выявления причин неисправности прибора.

Видео разборки перфоратора Bosch 2-26

Особенности в ремонте бочкового перфоратора

Все описанные процедуры по сборке и разборке механизмов перфораторов справедливы и для бочковой его разновидности. Однако существуют несколько нюансов, которые надо учитывать при его ремонте. Вертикальное расположение двигателя под прямым углом к ударному механизму несколько меняет порядок разборки. Так, для получения доступа к редуктору и поршню необходимо снять пластмассовую крышку, расположенную в верхней части кожуха инструмента. Это облегчает ремонт механической части прибора, если вдруг пропадает функция удара.

Доступ к электротехнической части такого перфоратора осуществляется после снятия нижнего кожуха. А замена щёток упрощена, так как по бокам стакана есть отверстия, через которые они легко снимаются.

Анкерные конструкции различных типов буровых установок

Якорь. Это вращающаяся единица любого асинхронного двигателя. Учитывая, что во время работы перфоратор испытывает значительное сопротивление разрушаемому им материалу, нагрузки на ротор часто достигают необычайных значений. Иногда они вызывают значительное снижение скорости вращения клапана, что приводит к немедленному выходу двигателя из строя.

Сопротивление фитингов на перфораторе от сгорания определяется его конструкцией. Существует два типа перфорационных анкеров:

С фазным ротором.
Белки роторных клеток.

Короткое замыкание обмотки якоря образовано стержнями, которые при сборке ротора вписываются в пазы его сердечника. В этом случае концы стержней соединены специальным кольцом ротора. Эта конструкция не имеет подвижных контактов, что положительно сказывается на долговечности сборки.

Недостатком якоря данной конструкции является ограниченный пусковой момент, что по отношению к перфораторам требует ограничения интенсивности использования в начальный момент времени после включения инструмента. Конечно, это невозможно иметь в виду, поэтому, если вы будете небрежно использовать перфоратор, долговечность белково-клеточного мотора будет низкой.

Задача решается путем установки электродвигателей протеиновых клеток на все вращающиеся молоты. Количество полюсов обмотки якоря в этом случае полностью соответствует одинаковым параметрам статора, а контакты каждой фазы выводятся во внешнюю цепь с помощью углеграфитовых щеток. Замена щетки. Это относительно простой процесс, который вы можете выполнить (для негарантийного оборудования) самостоятельно. В остальных случаях вам следует воспользоваться услугами специалистов. Зачастую цена такого вида услуг связана с необходимостью статической и динамической балансировки якоря на сверле, в котором используются специальные технологии и оборудование.

Разборка блока ударного механизма пуансона Interskol P26 / 800ER

Основное количество отличий содержится в конструкции ударного механизма.

Ударный механизм состоит из нескольких компонентов:

Ствол ударного механизма;
Встречный вал;
Забастовщики и перкуссионисты;
Втулка цилиндра;
Подшипник скольжения

Ударный механизм перфораторов Интерскол работает по тому же принципу. Отличия в конструктивных особенностях.

Разборка ударного механизма перфоратора Interskol P-26 / 800ER

В перфораторе Interskol P-26 / 800ER ударный механизм состоит из следующих узлов:

Приемник инструмента;
Блок крепления багажника;
Стебель;
Встречный вал;
Забастовщики, перкуссионисты, промышленные массы.

READ Как Разобрать Кнопку Дрели

Разборка приемника приборов

Приемник инструмента поз. 12 демонтируется после снятия частей без ключа.

На первом этапе четыре видео поз. 11 тщательно удален. Затем приемник извлекается из корпуса поз. 18. Способ по п. 18, в котором игольчатый подшипник поз. 20 вставлено.

Бочка пос. 36 установлен в игольчатом подшипнике.

Снимите приемник инструмента с бочки.

Из приемника приборов вынимают промышленный вес поз. 16, рукав поз. 15, рукав поз. 14 и резиновое уплотнительное кольцо поз. 13.

Разборка ствола ударного механизма

Бочка пос. 36 снято с внутреннего корпуса поз. 18 после того, как корпус редуктора отделен от корпуса статора. Для этого откручиваем четыре винта поз. 30 от корпуса редуктора.

Затем открутить три винта поз. 85 на ручке поз. 86. Сняв ручку, поверните корпус держателя щеток поз. 81. До тех пор, пока он не может быть удален из дела.

Теперь корпус редуктора и корпус статора легко разделяются с помощью отвертки, которая толкает один из них к точке соединения.

Бочка легко снимается с промышленной площадки, позиция 53 (внутренний корпус).

Наружный диаметр ствола оснащен: зубчатым штифтом поз. 35, весна пос. 33, шайба поз. 32 и защелка поз. 31.

В полости ствола находится корпус ловушки поз.40, нападающий 45.

Разборка бастующих охотников

Разборка уловителя поз.40 состоит из отделения от него амортизатора поз.41, фиксатора удара поз.42, крышки ловушки поз.43 и удерживающего кольца поз.44.

Поршневой поз. 45 вставлен в поршень поз. 45, который должен быть удален.

С нападавшим пос. 45, кольцо поз. 46 удалено.

Из ушей поршня пос. 47 необходимо отделить поз. 48 и снимите два кольца поз. 49.

Разборка встречного вала

Разобрать промежуточный вал поз. 57, он должен быть удален из внутреннего корпуса. С вала пос. 58 снять поводок переключателя поз. 55, весна пос. 56.

С другой стороны: снять опорную втулку поз. 65, пружинная опора поз. 64, весна поз. 63, комбинированная передача поз. 62.

Промежуточный вал перфоратора Interskol P-26 / 800ER Каталог запчастей для промежуточного вала перфоратора Interskol P-26 / 800ER
