Технология монтажа инфракрасного теплого пола

Под какие покрытия используется

Форма выпуска излучателей – пленка в рулоне – предполагает удобное использование под любое покрытие. Если бы не особенность самой пленки. Имеется в виду полное отсутствие адгезии к ней со стороны любого клеевого состава. Если уложить плитку на любой стандартный клей, она как бы зависнет, тем более, что «мокрая» укладка предполагает использование гидроизолирующего слоя из полиэтиленовой пленки. Для таких случаев целесообразно было бы использовать стержневой пол.

Но если другие варианты использования теплоносителя невозможны, допустимо применение следующей технологии устройства под плитку:

Вариант 1

• Штробление пола под укладку кабеля к системе управления с учетом размещения датчика температуры внутри гофротрубы. Укладка кабеля с датчиком и вывод проводов к пульту управления.
• Затем, нужно выполнить стандартные операции для пленочного инфракрасного пола – укладку отражающего слоя из металлизированной пленки.
• Настилка матов индукционных нагревателей, монтаж электросхемы.

• Проверочное включение системы обогрева, чтобы убедиться в ее работоспособности.
• Устройство слоя гидроизоляции из пленки толщиной 200 микрон.
• Установка демпферной ленты по периметру стен.
• Заливка нивелирующей стяжки толщиной 8 – 10 мм. При размешивании раствора для нее нужно использовать максимально возможное для него количество армирующей фибровой стружки и пластификаторов для придания стяжке дополнительной упругости.
• По готовности стяжки – укладка плитки по стандартной технологии.

Далее – обрезка выступающей части демпферной ленты, и установка плинтуса.

Вариант 2

После проверки работоспособности системы теплого пола, настелить поверх нагревательного устройства ГВЛ. Их необходимо крепить к основной стяжке винтами. Для этого нужно заранее выполнить эскиз с указанием размеров от стен до разрывов в пленочном нагревателе. В этих местах и нужно устанавливать крепление. Напоминаем, что пленочный нагреватель не укладывается на расстояние ближе 20 см от стен, между рулонами также имеется свободное пространство.

Производители ИК теплых полов для обогрева

На строительном рынке в настоящее время представлено множество моделей инфракрасных теплых покрытий от различных производителей. В то же время, многие из них малоизвестны для широкого круга потребителей, а потому надежность и эффективность таких изделий не являются гарантированными.

Если же хочется приобрести качественную продукцию от известных фирм, то здесь львиную долю рынка занимает брендовая продукция южнокорейских производителей, хотя есть и изделия производства прочих стран, в том числе России. С некоторыми из наиболее известных брендов можно вкратце ознакомиться ниже.

Caleo – изготовитель инфракрасных теплых полов из Южной Кореи

Продукция этой фирмы заслужила популярность благодаря своему высокому качеству и эффективности, однако есть существенный момент, который надо учитывать при ее выборе: из-за своей очень малой толщины (0,42 миллиметра) инфракрасная пленка требует большой осторожности и аккуратности при укладке.. Marpe High Quality – инновационное инфракрасное покрытие от южнокорейской компании «Green Industry»

Отличается высокой эффективностью и экономичным энергопотреблением, имеет гарантийный срок в 15 лет.

Marpe High Quality – инновационное инфракрасное покрытие от южнокорейской компании «Green Industry». Отличается высокой эффективностью и экономичным энергопотреблением, имеет гарантийный срок в 15 лет.

Teplofol-nano – инфракрасные пленочные полы германо-российского производства. Представляют собой инновационную разработку: имеют толщину всего в 0,2-0,4 миллиметра, а нагревательным элементом в них служит алюминий. Гарантийный срок составляет 7 лет.

RexVa – еще один южнокорейский бренд, продукция которого отличается высоким качеством. Теплые полы этой компании надежны и имеют доступную цену, благодаря чему популярны в России и в странах СНГ.

Slim Heat – пленочные теплые полы, выпускаемые группой российских компаний «Специальные системы и технологии». Гарантийный период эксплуатации – 7 лет.

Heat Plus – очередной южнокорейский изготовитель, продукция которого очень широко представлена на российском рынке. Теплые полы данной фирмы характеризуются экономичным энергопотреблением, надежностью и безопасностью. Срок гарантии – 10 лет.

Конечно, инфракрасные теплые полы, при всех своих достоинствах, являются далеко не единственным вариантом эффективного и удобного обустройства отопления в доме. Есть много других очень практичных систем обогрева: водяной теплый пол, центральное отопление, нагревательные маты, кабели и т. д. Все они имеют свои преимущества и недостатки, комплексная оценка которых обуславливает выбор оптимального варианта в каждой конкретной ситуации.

№3. Виды инфракрасного пленочного пола

По типу нанесения карбонового покрытия современные пленочные полы делятся на два вида:

• те, на которые покрытие нанесено полосками;
• те, что имеют сплошное напыление.

Первыенаибольшее распространение

Пленка со сплошным карбоновым покрытием также делится на отдельные блоки, но при повреждении отдельного участка температура нагрева будет ниже только около пореза или дырки — в остальных зонах показатели окажутся неизменными, а это уже большой плюс. Более того, так как карбоновое напыление сплошное, нагрев осуществляется еще более равномерно, чем при использовании полосатой пленки, ведь отсутствуют т.н. мертвые зоны. Срок службы такой пленки около 50 лет, но и цена в разы выше. Испытания и сравнения на видео ниже.

Порядок работ по укладки и монтажу

Работы по установке достаточно просты. Они проводятся в несколько этапов.

Этап #1 — подготовка основания

Инфракрасный греющий пол достаточно требователен к состоянию поверхности, на которую его укладывают. Она должна быть абсолютно чистой и ровной. Допустимый перепад высоты составляет не более чем 3 мм. Профессионалы рекомендуют воспользоваться уровнем для проверки горизонтальности поверхности. Если есть необходимость, поверхность выравнивается, хорошо просушивается и тщательно очищается от пыли. Для этих целей лучше воспользоваться пылесосом. Только после этого начинается установка теплого инфракрасного пола.

Первым монтируется гидроизоляционный слой, необходимый для защиты системы от влаги. Следующей укладывается теплоизоляция. Некоторые «умельцы», считают, что это лишнее. Однако изоляционный слой позволяет избежать теплопотерь от излучения, уходящего вниз, и, тем самым, увеличить эффективность системы и снизить энергопотребление. Материалы для теплоизоляции существуют разные. Профессионалы рекомендуют укладывать техническую пробку в том случае, если для финишного покрытия выбрана плитка. Под остальные напольные покрытия можно монтировать любую специальную изоляцию. Материал укладывается металлизированной стороной вверх, расправляется и проклеивается скотчем на стыках.

Схема укладки инфракрасного теплого пола под линолеум или ковролин

Этап #2 — составление схемы укладки

Непосредственно перед тем, как начать монтаж, определяют место расположения терморегулятора, оптимальным считается 15 см от уровня пола. Затем составляют схему укладки пленки. При этом обязательно учитывается, что система не монтируется под стационарной крупной мебелью и бытовыми приборами. Первый ряд укладывается на расстоянии не менее 10 и не более 40 см от стен. Еще один нюанс: если планируется, что греющий пол будет единственной отопительной системой, он должен занимать не меньше 70% от площади помещения, если же это будет дополнительный обогрев, то 40%.

Этап #3 — укладка и подключение системы

Полиэстеровая инфракрасная пленка раскладывается на теплоизоляцию в соответствии с составленной схемой. При необходимости ее можно разрезать по намеченным линиям. Греющий пол укладывается медными сторонами контактов вниз в направлении стены, на которой находится терморегулятор. К краю медной полосы подсоединяются контактные зажимы, затем подключаются провода. Участки разрезов пленки и места соединения зажимов и проводов обязательно изолируются специальной битумной мастикой. Нужно учитывать, что большая длина полотнищ нагревательных элементов предполагает меньшее число контактов. Однако максимальная длина полосы не должна превышать восемь метров. Часть контактных зажимов располагают на токонесущей поверхности, а остальные – внутри пленки.

Сначала к нижней стороне пленки подключается термодатчик, который необходимо хорошо изолировать. После окончания укладки материала и соединения всех проводов и контактов производится установка терморегулятора. Лучше всего подключать его стационарно, хотя можно и установить как стандартный электроприбор при помощи розетки. Практика показывает, что основную часть проводов, соединяющую пленку с терморегулятором, лучше пропустить под плинтусом. Затем проводится подключение инфракрасного теплого пола к электросети.

В целях безопасности укладка инфракрасного теплого пола должна производиться на расстоянии не менее полсантиметра от одного до другого полотнища

Греющие полосы инфракрасного теплого пола подключаются параллельно

Вполне возможно, что у вас будет другая распределительная коробка, но принцип разводки как правило один и тот же

Подробнее можно посмотреть на видео:

Этап #4 — тестирование после монтажа

Перед тем, как приступить к монтажу напольного покрытия, необходимо протестировать систему. Нормальное функционирование характеризуется отсутствием искрения, перегрева на участках соединения контактов, пленка должна прогреваться равномерно. Если тест прошел успешно, греющий пол накрывается дополнительным слоем полиэтиленовой пленки и начинается монтаж финишного напольного покрытия.

Можно с уверенностью утверждать, что инфракрасный теплый пол своими руками – это вполне реально. Даже если нет навыка укладки, можно предварительно познакомиться с инструкцией по монтажу, прилагающейся к системе, найти специализированные сайты в интернете и изучить всю необходимую информацию. Грамотно установленный греющий инфракрасный пол принесет тепло и уют в каждый дом.

Мобильное решение: инфракрасный коврик

ИК источники создают комфорт и при локальном применении. Прочность, эластичность и компактность ИК пола производители продемонстрировали при создании мобильного тёплого пола. Это небольшие нагревательные коврики с терморегулятором и электрической вилкой.

Их с успехом применяют в случаях, когда нужно прогреть небольшой участок помещения. Такие коврики удобно переносить. Кроме обогрева, они несут и оздоравливающую функцию. Их можно стелить на кресле, непосредственно под ногами, если недостаточно центральной отопительной системы или в других экстремальных случаях.

Такой ИК коврик вполне по силам сделать и самому. Для этого надо подключить к проводам оставшуюся от монтажа секцию плёнки, не забывая изолировать контакты.

Минус самодельного изделия в том, что не будет терморегулятора. Поэтому нужно всегда следить за тем, чтобы он не перегревался.

Достоинства инфракрасной пленки

Теплые ИК полы имеет массу преимуществ, выгодно отличающих данную конструкцию от других отопительных систем:

1. Простой монтаж. Для установки пленки не требуется демонтировать старый пол, если он в хорошем состоянии. Единственное, что необходимо сделать – это утеплить конструкцию, чтобы тепло передавалось только в помещение.
2. Небольшие габариты системы. Инфракрасная пленка практически не поднимает пол, что особенно актуально в случае с небольшой высотой помещения.
3. Чистота. При монтаже не требуется обустраивать бетонную стяжку поверх пленки, поэтому грязи и строительного мусора в помещении не будет.
4. Хорошие декоративные возможности. Поверх пленочного теплого пола можно обустроить любые декоративные напольные покрытия – каких-либо ограничений в этом вопросе нет.
5. Равномерный прогрев помещения. За счет такого прогрева во всем помещении поддерживается одинаковая температура.
6. Быстрый прогрев. На то, чтобы нагреть все поверхности помещения, инфракрасному полу требуется всего несколько минут, в отличие от более традиционных систем отопления.
7. Хорошая механическая прочность. Отопительная пленка может выдержать существенную динамическую нагрузку, поэтому ее можно укладывать в местах, где проходит большое количество людей.
8. Экономичность. На фоне других электрических отопительных систем инфракрасный пол выделяется в лучшую сторону, поскольку для работы ему требуется примерно на треть меньше электричества.
9. Простой демонтаж. Если возникает необходимость снять пленку и перенести ее на другое место, то усилий потребуется минимум. Такая особенность очень хорошо реализуется при переезде в новое жилье.
10. Надежность. Помимо хорошей сопротивляемости нагрузкам, инфракрасный пол отличается еще и высокой надежностью. При повреждении любого участка пола все остальные его элементы продолжат работать.
11. Возможность точечной установки. В том случае, если требуется подогрев конкретного участка помещения (например, кресла или дивана), можно установить теплый инфракрасный пол только в нужном месте.
12. Устранение неприятных запахов. При воздействии инфракрасных лучей воздух ионизируется без высушивания, в результате чего атмосфера в помещении становится более свежей.

Укладка энергопленки

Пленка кладется лицевой стороной кверху. При такой укладке медный (луженый) проводник должен находиться внизу. Полосы энергопленки допускается укладывать на расстоянии 10 см друг от друга, чтобы равномерно покрыть всю площадь комнаты.

Термопленка укладывается только в один слой, без перекрытия. Допускается перекрывать боковые прозрачные края. Медные токопроводящие полосы должны располагаться не ближе 2 см друг от друга. При работе с теплыми ИК-полами старайтесь не повредить нагревательную пленку и соединительные провода, не ходите по пленке в обуви, не ставьте на нее тяжелые предметы.

Обращаю внимание, что прибивать элементы можно только через прозрачный ободок сбоку элемента. Нельзя крепить элемент ближе, чем в 6.4 мм к токопроводящему участку элемента

Укладывайте систему таким образом, чтобы силовые провода проходили под плинтусом.

Подключение может производиться механически, с помощью заклепок, или с помощью припаивания к медному проводнику — в этом случая используйте олово ПОС 90.

После подключения всех элементов системы к электросети, необходимо произвести «ходовые испытания» теплого пола, проверяя пробником точки подключения монтажных проводов и изоляцию по линии отреза. Затем можно укладывать необходимое напольное покрытие. Для удобства полосы теплого пола можно закрепить малярным скотчем.

Для подключения лучше применять провода разных цветов. По государственному стандарту рекомендуется подключать к нулевому проводу проводники желто-зеленого цвета.

При установке термопленки под ламинат, линолеум, ковровое покрытие, датчик температуры пола монтируется между утеплителем и термопленкой как можно ближе к терморегулятору и устанавливается около черной полосы термопленки. Чтобы выровнять поверхность пола под финишное покрытие, проделайте штробу в утеплителе, а при необходимости и в полу. Для быстрого демонтажа датчика при его неисправности лучше уложить кабель от термодатчика до терморегулятора в гофротрубку.

Монтаж пленочного пола своими руками

Не всякий хозяин городской квартиры или загородного дома знает как положить пленочный теплый пол. Необходимо понимать, что для создания подобной системы нагревательные элементы необходимо монтировать на основание сухим способом без использования цементно-песчаной стяжки или клеевой смеси. Далее ознакомимся с процессом укладки пленки более подробно.

Подготовка поверхности пола

На данном этапе работ необходимо подготовить базовую поверхность. На основании не должно быть острых трещин и сколов, острых выступов, которые могут повредить пленку. Дефектные места заделывают раствором и дожидаются его высыхания. Следует помнить, что нагревательные элементы укладываются вдоль длинной стороны комнаты в свободных от мебели местах. После высыхания базовой поверхности проводится монтаж подложки с теплоотражающим слоем. Места стыкования этого материала скрепляют строительным скотчем.

Укладка нагревательной пленки

Как мы уже говорили, монтаж термопленки производится по большей стороне помещений. Это дает возможность укладки максимального числа цельных полос и уменьшает количество подводящих проводов. Пленку необходимо уложить на подготовленную поверхность, таким образом, чтоб лицевая сторона оказалась сверху, медная шина внизу. Места с выведением проводов должны находиться под плинтусом или на краю напольного покрытия.

Для предотвращения сдвигания в дальнейшем нагревательная пленка фиксируется к теплоизоляции при помощи скотча. Чтоб сделать обогрев поверхности равномерным листы нужно укладывать с минимальными зазорами. При этом наложение отдельных фрагментов пленки друг на друга не допускается.

Все провода подключаются методом спайки с шинами или с использованием специальных заклепок. После этого приступают к изолированию участков, где пленка была заранее разрезана. Каждое изделие необходимо изолировать в 6 участках (обе стороны пленки, соединение контактного зажима и провода, соприкосновение медной полосы с линией, контакты проводов).

Установка терморегулятора

Монтаж этого прибора проводится в соответствии с инструкцией, которая к нему прилагается. Перед проведением подобных работ необходимо ознакомится с сопровождающей документацией и убедится, что суммарная мощность элементов обогрева не превышает мощности терморегулятора. Подключение указанного прибора должен проводить квалифицированный специалист к отдельному УЗО с номинальным током на срабатывание не больше 30ма.

Соединение всех элементов

Этот прибор может устанавливаться стационарно, или подключаться в розетку при помощи специальной вилки.

На следующем этапе работ приступают к монтажу датчика. Чувствительная часть этого элемента располагается в месте получения заданной температуры нагрева, которая устанавливается на терморегуляторе. Отключение терморегулятора и всей обогревающей системы будет производиться во время достижения номинального значения тепла на датчике. Крепление указанной детали к пленке осуществляется посредством изоленты или другого изолирующего материала. Если в качестве финишного покрытия будет использоваться ламинат или паркет, то датчик устанавливают на участке с минимальной нагрузкой на покрытие, что предотвратит его разрушение во время эксплуатации теплого пола.

Пробный запуск

После проведения всех монтажных работ нужно проверить работоспособность системы. Для этого включаем терморегулятор в сеть, выставляем необходимую температуру и приступаем к проверочным работам. Для начала нужно проверить прогревание каждой полосы. В местах соприкосновения медной шины и подводящих проводов не должно быть признаков искрения. После проверки теплый пол накрывают плотной полиэтиленовой пленкой, которая будет используется в качестве гидроизоляции, затем приступают к укладке выбранного напольного покрытия.

Монтаж стержневого инфракрасного теплого пола

Монтаж выполняется очень просто. Поверхность пола должна быть ровной и чистой. Максимально допускается перепад высот не более 10 мм на 1 кв.м.

По периметру и на всей площади делают теплоизоляционный слой. Лучший выбор — металлизированные материалы, которые будут отражать тепло. Теплоизолятор нужно обязательно прикрепить к основанию скобами, клеем или скотчем. Теплоизоляционный материал с фольгированной поверхностью в данном случае бесполезен, так как он постепенно разрушится, когда попадёт под бетонную стяжку. Толщина теплоизоляционного слоя зависит от того, что находится под полом. Если другая квартира, значит достаточно тонкого материала, а вот тем, кто находится на первом этаже, придётся применить более серьезную теплоизоляцию.

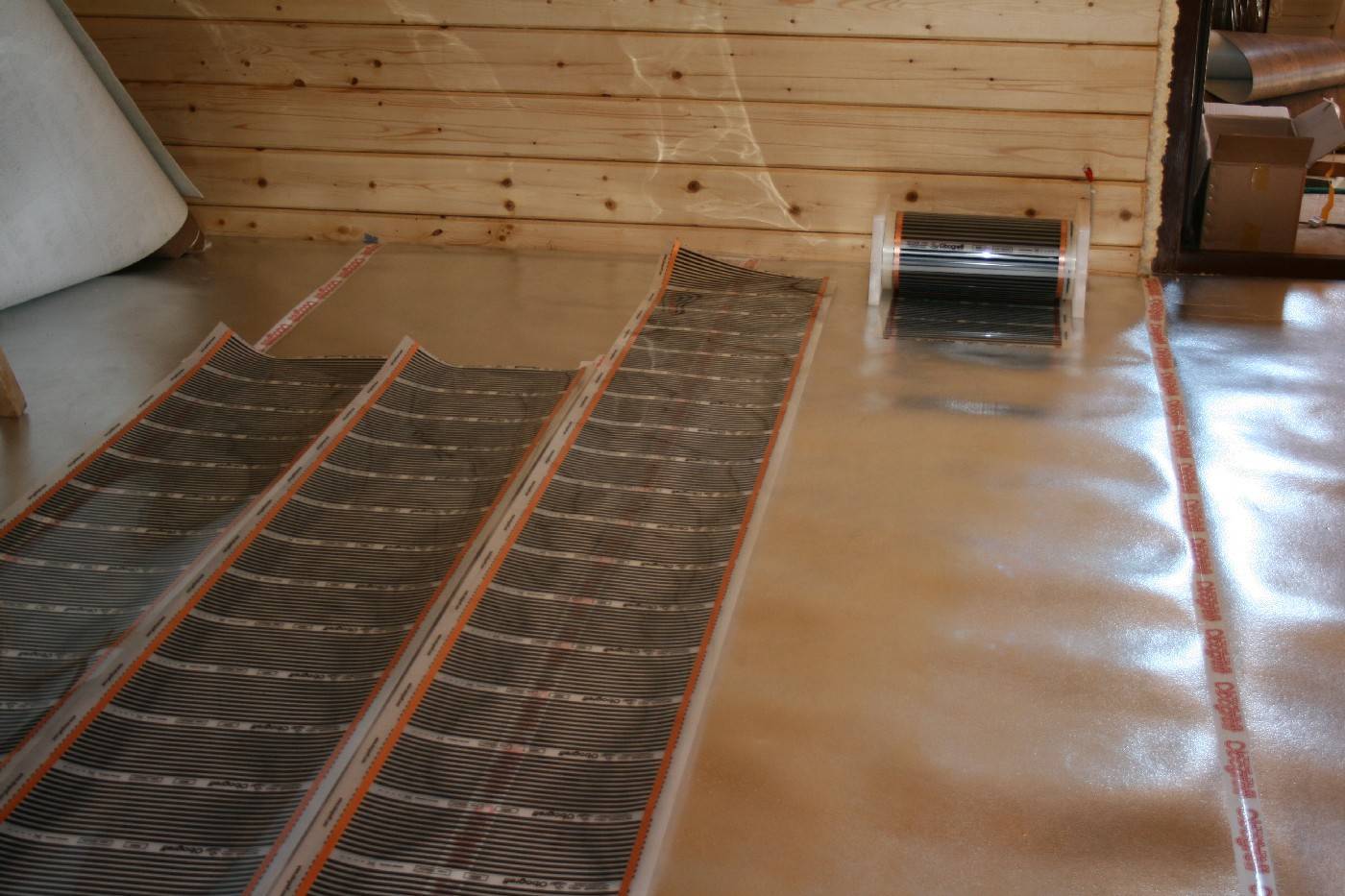

Затем по поверхности раскатывается рулон тёплого ИК пола. Это делается аккуратно, чтобы провода не пересекались и не касались друг друга. Алгоритм раскладки следующий:

• стержневой мат раскатывают до противоположной стены, не доходя до нее на 15-20 см;
• на месте поворота ножницами или специальными бокорезами рассекают соединительный провод, который находится между двумя стержнями;
• поворачивают рулон на 180 градусов;
• раскатывают его в обратном направлении.

Так делают до тех пор, пока вся нужная площадь не окажется накрытой стержневым ИК полом. После этого проводники и стрежни прикрепляют к теплоизоляции скотчем.

Второй вариант — покупать не рулоны, а стержневой пол сразу в кусках нужной длины. Тогда разрезать ничего не нужно.

После укладки тёплого ИК пола нужно вырезать в шахматном порядке между стержнями небольшие «окошки» в теплоизоляции. Благодаря им цементная стяжка будет скреплена с черновым полом. Рекомендуется сделать от 20 до 25 процентов «окошек» от общей площади.

Расчет материала

После составления схемы, до того, как установить теплый пол под плитку, необходимо рассчитать нужное количество материала.

Для грамотного расчета теплого пола под плитку следует учесть ряд факторов:

• Климатические условия местности. Естественно, что в холодных регионах требуется обустройство более мощной системы обогрева.
• Используется ли электрический пол в качестве основного либо дополнительного источника тепла в помещении. В первом случае мощность оборудования должна быть больше примерно в 1,5-2 раза.
• Качество утепления стен и потолка, препятствующего теплопотерям.
• Общая площадь и объем пространства, которое требуется обогреть. Здесь играют роль площадь и высота помещения, а также насколько значительная часть его занята мебелью, бытовой техникой и прочим интерьером.

В среднем, необходимая мощность системы теплого пола на каждый квадратный метр составляет 150-180 Вт для единственного источника обогрева, 100-140 Вт для вспомогательной отопительной системы и 200-250 Вт для холодных неотапливаемых балконов и лоджий. Рассчитав общую площадь помещения, можно вычислить необходимую мощность для его обогрева. После этого, зная показатели мощности приобретаемого материала, несложно рассчитать необходимое его количество.

Так, например, если для обустройства теплого пола под плитку выбран нагревательный кабель мощностью 20 Вт на один метр, а для обогрева всего помещения требуется мощность 800 Вт, тогда легко подсчитать, что для монтажа нужен кабель длиной в 40 метров. Так же обстоит дело и при расчете количества нагревательных матов: зная мощность, можно легко подобрать необходимое их количество для обогрева помещения.

Подготовка черновой поверхности для укладки тёплого пола

Для начала была подготовлена утеплённая стяжка с использованием керамзита, которая выравнивалась по маякам, выставленным при помощи лазерного уровня. Поэтому за горизонт я не волновался.

Стяжка выровнена идеально, можно приступать к монтажу стержневого тёплого пола

Первым делом было отмечено будущее расположение прогревочных матов. Из экономии я не стал располагать их под кухонным гарнитуром, в результате чего у меня остался приличный кусок, которого будет достаточно для укладки в санузле. Нужно будет лишь дополнительно приобрести терморегулятор.

Размечаем будущее расположение матов тёплого пола

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

1. Составление чертежа и схемы укладки;
2. Подготовка основания;
3. Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
4. Подключение и пробный пуск системы;
5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Один из вариантов реализации схемы укладки

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

• Удалить мусор и пыль;
• Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
• Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
• В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Памятка об использовании фольгированной теплооотражающей подложки

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

• Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
• Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
• Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
• Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

• Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
• Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
• Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

1. Провода подвести к блоку терморегуляции;
2. При необходимости использовать штатные соединители;
3. Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

Подключение к терморегулятору

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.

Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.

Материалы По Теме:

Все о кабеле для теплого пола – виды, характеристики, правила выбора и монтажа

Все об устройстве электрического теплого пола в вашем доме – от выбора системы до монтажа

Монтаж электрических теплых полов – технология укладки

Порядок работ по укладки и монтажу

Работы по установке достаточно просты. Они проводятся в несколько этапов.

Этап #1 — подготовка основания

Инфракрасный греющий пол достаточно требователен к состоянию поверхности, на которую его укладывают. Она должна быть абсолютно чистой и ровной. Допустимый перепад высоты составляет не более чем 3 мм. Профессионалы рекомендуют воспользоваться уровнем для проверки горизонтальности поверхности. Если есть необходимость, поверхность выравнивается, хорошо просушивается и тщательно очищается от пыли. Для этих целей лучше воспользоваться пылесосом. Только после этого начинается установка теплого инфракрасного пола.

Первым монтируется гидроизоляционный слой, необходимый для защиты системы от влаги. Следующей укладывается теплоизоляция. Некоторые «умельцы», считают, что это лишнее. Однако изоляционный слой позволяет избежать теплопотерь от излучения, уходящего вниз, и, тем самым, увеличить эффективность системы и снизить энергопотребление. Материалы для теплоизоляции существуют разные. Профессионалы рекомендуют укладывать техническую пробку в том случае, если для финишного покрытия выбрана плитка. Под остальные напольные покрытия можно монтировать любую специальную изоляцию. Материал укладывается металлизированной стороной вверх, расправляется и проклеивается скотчем на стыках.

Схема укладки инфракрасного теплого пола под линолеум или ковролин

Этап #2 — составление схемы укладки

Непосредственно перед тем, как начать монтаж, определяют место расположения терморегулятора, оптимальным считается 15 см от уровня пола. Затем составляют схему укладки пленки. При этом обязательно учитывается, что система не монтируется под стационарной крупной мебелью и бытовыми приборами. Первый ряд укладывается на расстоянии не менее 10 и не более 40 см от стен. Еще один нюанс: если планируется, что греющий пол будет единственной отопительной системой, он должен занимать не меньше 70% от площади помещения, если же это будет дополнительный обогрев, то 40%.
