Карбоновый теплый пол – стержневой и пленочный (сплошной)

Разновидности систем электрического теплого пола

Нагревательные системы, использующие электрическую энергию, можно разделить на три основные группы (в каждой из которых предлагается несколько вариантов исполнения):

  1. В качестве генератора тепла используется электрический кабель, излучение конвекционное (тепло поднимается вверх по воздуху).
    • Простой закладной кабель в виде термоэлемента. Размещается в цементной стяжке или наливном полу (мокрая укладка). Оптимальный вид финишного покрытия: керамическая или керамогранитная плитка, камень. Можно использовать под деревом, ламинатом, ковролином и линолеумом.
  2. Так называемый «умный кабель». Способ укладки аналогичный (по мокрому). Оптимальный вид покрытия: керамическая или керамогранитная плитка, камень, дерево (включая паркет), ламинат. Допускается ковролин и линолеум.
  3. Модульный теплый пол, состоящий из теплоизолирующих плит с кабелем внутри. Монтируется на сухое основание. Идеально подходит для плитки всех видов, деревянного пола, ламината и линолеума.
  4. Пленочные полы, создающие равномерную климатическую поверхность, которая нагревается по всей площади.
    • Тепловые маты, представляющие собой модифицированную конструкцию кабельного обогрева. Излучатель уже уложен в фиксирующие сетки, удобно сформированные для монтажа. Заливаются «жидким» полом или укладываются в стяжку. Основное предназначение — камень, плитка. Можно использовать в стяжке под деревом, ламинатом, ковровым покрытием и линолеумом. Способ обогрева — конвекция.
  5. Пленочный карбоновый теплый пол (второе название — углеродный). Идеальный вариант для укладки под натуральный паркет или ламинат. Допускается монтаж под линолеум или ковролин. Карбоновые нагреватели используют инновационный способ нагрева: инфракрасный.
  6. Стержневой теплый пол, также с карбоновыми нагревательными элементами. Укладывается в конструкционные элементы здания, проще говоря — заливается в стяжку или наливной пол. Подходит для любого вида покрытия, включая камень, плитку, дерево, а также искусственные материалы. Также использует инфракрасный способ передачи тепловой энергии.

Пленочный карбоновый теплый пол

Пленочный карбоновый электрический теплый пол получил свое название от внешнего вида – пленки. Хотя фактически нагревательным элементом выступает карбоново-графитовая смесь, которая расположена между двумя слоями плотного полимера. Полимерная пленка выдерживает температуру до 120 °C, что позволяет говорить о надежной защите нагревательного элемента. Таким образом, трехслойная структура пленки, обеспечивает хороший обогрев и удобство монтажа. А за безопасность эксплуатации отвечают 5 защитных слоев, нанесенных с каждой стороны пленки.

Нагревательная карбоновая пленка теплого полаПленочный карбоновый теплый пол

Особенность пленочного карбонового пола в том, что он не нуждается в обустройстве стяжки. Чтобы смонтировать систему, достаточно уложить пленку под чистовое покрытие пола.

Примечание. Пленочный пол монтируется на подготовленное основание, непосредственно под чистовое напольное покрытие. При монтаже системы запрещено использование фольгированного утеплителя.

Сфера использования карбонового пленочного пола

Сплошной карбоновый пленочный теплый пол можно уложить под любое напольное покрытие. Исключение составляют:

  • ковролин (по причине плохой теплопроводности);
  • кафельная плитка (по причине необходимости выполнения мокрых работ).

Деревянный пол можно укладывать на пленку, но с некоторыми ограничениями, обусловленными спецификой самой древесины (ее способностью рассыхаться). Поэтому температура нагревательного элемента не должна превышать 28 °C. Такие же условия должны соблюдаться и при укладке пленки под ламинат.

Обратите внимание, речь идет о температуре самого нагревательного элемента, а не лицевой поверхности пола. Ведь часть тепла расходуется на обогрев напольного покрытия

Пленочный карбоновый теплый пол – плюсы и минусы

Преимущества

устойчивость к температуре;

высокая скорость прогревания и равномерность нагревания по всей поверхности покрытия;

возможность интеграции с системой «умный дом»;

прочность;

устойчивость к влажности и коррозии;

искроустойчивость;

экологичность;

нейтрализация неприятных запахов;

простота монтажа;

мобильность. Пленку можно смонтировать не только на пол, но и на стены и потолок. Правда, в случае монтажа на потолок, эффективность снижается. При необходимости, пленочный пол можно разобрать и перенести или перевезти в другое помещение. Также его использование не создает сложностей при перемещении мебели;

в случае повреждения одной секции пола, остальные продолжают функционировать в неизменном режиме;

малая толщина пленки не уменьшает высоту помещения. Таким образом, при монтаже пленки нет необходимости делать ступеньку между отапливаемой и неотапливаемой зоной (комнатой). И не поднимать уровень пола стяжкой, как бывает с другими видами систем обогрева пола;

относительно низкая розничная цена – 350-900 руб./м.кв.;

экономия электричества (до 30% по сравнению с кабельной системой подогрева пола).

Недостатки:

отсутствие устойчивости к механическому воздействию

Непосредственно с нагревательной пленкой нужно общаться осторожно при монтаже, чтобы не привести к ее поломке;. значительная стоимость комплекта оборудования. значительная стоимость комплекта оборудования

значительная стоимость комплекта оборудования.

Технические характеристики карбонового пола

Характеристики и свойства зависят от производителя. Анализ нескольких систем позволит предоставить усредненные данные:

  • ширина рулона – 500-1000 мм;
  • длина – 50 000 мм;
  • толщина нагревательной пленки – 0,23-0,47 мм;
  • мощность на 1 м.кв. пленки – 25-35 Вт/м;
  • максимальная температура поверхности пленки – 33 °C.

Лучшие производители карбонового (пленочного) пола:

  • CalorIQue LLC – торговая марка CalorIQue (США);
  • Devi (Деви) – торговая марка Devi (Дания);
  • Ensto Electrification – торговая марка Ensto (Финляндия, Эстония);
  • K-Technologies – торговая марка Caleo (Россия);
  • RexVa – торговая марка XICA (Южная Корея);
  • Sangwoon Trade Co – торговая марка Ace Floor (Южная Корея).

Отзывы об этих производителях в основном положительные. Пользователи подтверждают, что карбоновые полы работают без проблем в течении минимум пяти лет, отмечают отсутствие посторонних звуков в процессе эксплуатации (треск и т.п.) и запаха.

Преимущества карбонового пола

Карбоновый пол работает на резистивных нагревательных элементах, напоминающих карбоновый кабель, карбоновую пасту или карбоновое волокно. Это электрический пол, который работает от сети. Нагревательный резистивный элемент работает под напряжением. В теплую энергию его превращает электрическое сопротивление.

Карбоновым полом можно пользоваться как основным отоплением, так и дополнительным. Если карбоновый пол является дополнительным источником тепла, можно покрывать определенный участок пола в помещении. Если пол является основным, тогда площадь покрытия должна составлять не менее 70% от всей площади помещения.


Главное преимущество карбонового теплого пола в том, что он является экономичным источником отопления

Преимущества карбонового пола:

  • Комфортный источник отопления;
  • Перекрытия не перегружаются;
  • Довольно большая экономичность;
  • Его можно отключить в зимний период;
  • Высокая работоспособность;
  • Стойкость перед коррозийными процессами.

Пол можно установить в помещениях любого типа. При этом покрыть можно как большую, так и малую площадь. Карбоновый пол можно установить в квартире, загородном доме, на балконе или лоджии, в отеле, гостинице и промышленном помещении.

Монтаж

Начинается все с выбора места и установки терморегулятора. Его нужно расположить в удобном месте. Чаще всего это где-то в районе выключателя. Если пол будете делать в помещении с высокой влажностью (ванной и т.п.), то терморегулятор выносится в сухое помещение. При этом не забывайте, что датчик температуры и провода от нагревательных матов будете подключать к нему.

Затем рисуете план помещения в масштабе, выделяете на нем зоны, где установка обогревателей не нужна (под диванами, шкафами и т.д.). В оставшейся зоне разрабатываете план укладки инфракрасных стержней. Начинаться и заканчиваться маты должны 15-20см расстояние от стен. Ширина этого материала стандартная 83см. Потому тут особо ничего не придумаешь. Располагаться полосы греющих стержней могут на некотором расстоянии, а вот пересекаться и соприкасаться не должны.

Схема монтажа теплого стержневого пола

Для укладки стержневого нагревателя пол должен быть ровным и чистым, иначе одинаковую толщину стяжки, а значит, и равномерного нагрева поверхности вы не добьетесь. Еще одно условие нормальной работы: для хорошей эффективности обогрева и для того чтобы за электричество не пришлось платить много, нужно сделать хорошую теплоизоляцию пола. Толщина материала для теплоизоляции зависит от того, какой тип помещения у вас находится снизу. Если это квартира, в которой есть отопление, достаточно рулонного не очень толстого теплоизолятора. Если вы живете на первом этаже, нужны будут более серьезные материалы: плиты полистирола, маты минеральной ваты и т.п. — зависит от климата и материала перекрытия, того как сделан черновой пол и т.д.

Для уменьшения потерь тепла на обогрев стен, необходимо проложить теплоизолятор и вдоль стены (с заходом на нее). Это может быть и демпферная лента, которая одновременно не даст образоваться щели под влиянием теплового расширения. А можно уложить ленточный утеплитель или полосу пенополистирола высотой в десяток сантиметров. После того, как уложите стяжку или плитку излишки отрежете, а потом установите плинтус.

Стержневой теплый пол характеристики

Для теплоизоляции поверхности пола рекомендуют брать теплоизолятор с металлизированным верхним слоем

Обратите внимание! Не фольгированным, а металлизированным. При внешней схожести характеристики у материалов разные. Фольга и фольгированные материалы в стяжке очень быстро разрушаются, буквально рассыпаясь в труху

А металлизированные покрытия с лавсановым или другим напылением прекрасно себя в бетоне чувствуют многие годы

Фольга и фольгированные материалы в стяжке очень быстро разрушаются, буквально рассыпаясь в труху. А металлизированные покрытия с лавсановым или другим напылением прекрасно себя в бетоне чувствуют многие годы.

Укладывать плиты или полотна материала нужно вплотную, без зазоров. Если есть какие-то щели их нужно заполнить. Стыки проклеиваем скотчем или металлизированной клейкой лентой (если используем такие же материалы). Теперь можно раскатывать стержневой рулон. Начинают от той стены, на которой располагается терморегулятор.

Монтаж теплого стержневого пола под мягкие напольные покрытия

Дойдя до отметки, где нужен разворот, берете ножницы или бокорезы, и разрезаете соединительный провод посередине между двумя стержнями (не возле одного из них, а именно посередине). Поворачиваете рулон на 180о и раскатываете в обратном направлении. Так повторяете до тех пор, пока не покроете всю площадь. Есть еще один способ — покупать не один большой рулон, а несколько маленьких подходящей длины. Тогда резать ничего не нужно. Например, стержневой теплый пол Unimat продается в комплектах от 1 до 7 метров (шаг при этом 1м). Есть также рулон на 25 метров. Например, если обогреваемая площадь в вашем помещении 6 метров, но вы планируете две полосы по три метра, то можно или купить один комплект на 6 метров и разрезать его в необходимом месте, или приобрести 2 комплекта по 3 метра и просто раскатать их рядом. Заплатите вы в обоих случаях одинаково (цены взяты с официального сайта Caleo, ведь «Юнимат» — это тоже их продукция).

Разложив маты на поверхности, фиксируете их скотчем к утеплителю и друг к другу. Затем в шахматном порядке вырезаете в утеплителе окошки для лучшей стыковки плиточного клея или стяжки с черновым полом (отсюда, кстати, следует, что черновой пол должен быть цементным или бетонным, о чем производители не говорят).

Виды карбонового пола

Сейчас производится два вида карбоновых полов – пленочный и стержневой. Они отличаются не только структурой, но и способом укладки, а также имеют различные технические характеристики.

Пленочные полы

Термопленка, или сплошной теплый пол, представляет собой полотно из спаянных между собой полос с нагревательными элементами, в качестве которых выступает чистый карбон или смесь карбона с графитом. Состав с помощью напыления наносят на основу из термостойкого полипропилена, а затем с обеих сторон закрывают двух- или трехслойной защитной пленкой. Полимерная оболочка способна выдержать нагревание до 120°C без изменения своих характеристик, обладает высокой прочностью на разрыв и стойкостью к другим негативным воздействиям. Для спайки полос используют медные шины.

Смонтированный пленочный карбоновый теплый пол

Укладка пленочных полов осуществляется на сухую ровную поверхность непосредственно под финишное покрытие, то есть, мокрые процессы отсутствуют. Это существенно ускоряет монтаж и позволяет при необходимости легко демонтировать систему и использовать повторно. Существуют определенные ограничения при выборе напольных покрытий для таких полов:

  • линолеум на войлочной основе, ковролин, ковровая плитка – материалы с низкой теплопроводностью снижают эффективность обогрева в разы;
  • плитка, керамогранит, наливной пол – монтаж покрытия включает «мокрые» процессы;
  • натуральный паркет, массивная доска – могут использоваться при условии, что рабочая температура системы не будет превышать 28 °C.

Ламинат — оптимальное напольное покрытие для системы теплый пол

Пленочный пол можно при необходимости разрезать на части, чтобы подогнать по размеру помещения. Если в процессе эксплуатации одна из секций выйдет из строя, на общем функционировании системы это не скажется, и пол будет работать в прежнем режиме.

Основные характеристики пленочной системы

Технические параметрыЗначения
Толщина пленки0,23-0,47 мм
Мощность потребления130 Вт/м2
Расход энергии на м225-35 Вт/ч
Максимальная температура нагрева33 °C
Длина рулона50 м
Ширина рулона50-100 см

Стержневой пол

У стержневого пола более сложная конструкция. Он представляет собой систему из гибких стержней с параллельной схемой подключения. Стержни изготовлены из термостойкого полимера и заполнены карбоновой смесью, а соединение элементов осуществляется при помощи многожильного медного провода в защитной оболочке. Конструкция также включает терморегулятор и специальный датчик температуры. Благодаря схеме параллельного подключения, система стабильно функционирует, даже если один или несколько нагревательных элементов перегорят.

Особенностью данной системы является способность к саморегуляции: при повышении температуры на отдельном участке (например, под мебелью) мощность потребления нагревательных элементов падает, что исключает перегрев системы. И наоборот, там, где поверхность быстро остывает, стержни нагреваются сильнее, увеличивая мощность потребления. Такие уникальные свойства позволяют укладывать пол в любом помещении без ограничений и устанавливать сверху предметы, обладающие большой площадью соприкосновения – шкафы, тумбы, кровати.

Не боится запирания тепла и может быть уложен под мебель

Стержневой теплый пол RHE

Укладка стержневой системы выполняется в стяжку или слой плиточного клея с обязательной термоизоляцией чернового основания. В качестве теплоизоляционной подложки рекомендуется использовать материалы с металлизированным покрытием, устойчивым к негативному воздействию компонентов стяжки. Фольгированные покрытия в слое раствора довольно быстро разрушаются, поэтому для карбоновых полов не подходят.

Карбоновый теплый пол обладает эффектом саморегулирования и меняет свое потребление в меньшую сторону в процессе эксплуатации

Основные характеристики стержневого пола

Технические параметрыЗначения
Мощность потребления125-170 Вт/м
Расход энергии на м220-50 Вт/ч
Расход энергии на м220-50 Вт/ч
Шаг между нагревательными элементами10 см
Ширина конструкции83 см
Максимально допустимая длина при укладке25 м
Толщина3,5-5 мм
Максимальная температура нагрева60°C

Фото инфракрасного теплого пола

Также рекомендуем просмотреть:

  • Твердотопливные котлы
  • Экран на батарею отопления
  • Дымоходы для газовых котлов
  • Двухконтурный газовый котел
  • Воздух в системе отопления
  • Нержавеющие дымоходы
  • Газовые котлы для дома
  • Печь-камин
  • Циркуляционный насос
  • Печь с водяным контуром
  • Теплый пол своими руками
  • Терморегулятор на батарею
  • Отделка камина
  • Давление в системе отопления
  • Конвекторный обогреватель
  • Газовое отопление в частном доме
  • Обогреватель для квартиры
  • Пиролизный котел
  • Подключение радиаторов отопления
  • Тепловая пушка
  • Краска для батарей
  • Инфракрасный обогреватель
  • Дымоход для печи
  • Водяной теплый пол
  • ИБП для котлов
  • Котельные в частном доме
  • Мощность котла отопления
  • Плинтусное отопление
  • Чистка дымохода
  • Отопление частного дома
  • Электрокотел

Принцип действия

Функционирование нагревательных кабелей предполагает способность их материала, в качестве которого выступает специальный сплав, преобразовывать электроэнергию в тепло. Все они обладают максимальной влагозащищенностью, а их мощность находится в пределах 10-30 Вт на 1 метр. Что касается форм, в которых могут быть представлены подобные кабели, то таковыми являются:

  • катушки;
  • секционные системы;
  • рулоны (маты).

Последний вариант закрепляется змейкой на армирующей сетке, которую можно обрезать, но при условии, что обеспечивающие нагрев и питание провода не будут затронуты. Таким образом, нагревательные маты позволяют с легкостью обходить мебель, технику и другие предметы интерьера. В большинстве случаев подобные системы отопления предполагают использование двужильного резистивного кабеля, а оконцевание их питающего проводника выполняют посредством термоусаживаемой трубки.

Стоит также добавить, что в состав теплого пола входят:

  • кабель;
  • регулятор температуры – ручной или с программным управлением;
  • термодатчики – внутренние или внешние.

Как правило, в режиме максимальной нагрузки кабель нагревается до температуры 60-65°C. Стандартные его значения, актуальные для обычной повседневной эксплуатации, являются гораздо меньшими – порядка 30°C.

Стержневой теплый пол

Стержневые маты – система, относительно недавно появившаяся на рынке устройств для напольного отопления. Являясь высокотехнологичным продуктом нового поколения, она успела проявить себя как эффективная, надежная и экономичная. Стержневой теплый пол выполнен из гибких нагревательных элементов (стержней), соединенных между собой токопроводящими шинами. Графитовые стержни — основной элемент стержневого карбонового пола Стержни изготавливают из композитного материала, состоящего из аморфного углерода (карбона), графита и серебра. Для их соединения используется термостойкий медный провод, защищенный специальной оболочкой.

Благодаря устойчивости комплектующих частей системы к агрессивным воздействиям, теплый пол карбоновый может полноценно функционировать более полувека.

Достоинства и недостатки паркетной доски из Ясеня

А параллельная схема соединения нагревательных элементов гарантирует сохранение рабочих качеств пола при механических повреждениях.При поломке одного или даже нескольких стержней остальные участки мата будут работать в обычном режиме.

Высокий уровень теплоотдачи позволяет использовать инфракрасный карбоновый пол не только как дополнительный источник тепла, но и в качестве основной системы отопления.


Инфракрасный карбоновый теплый пол

Преимущества и слабые стороны стержневого пола

Помимо указанных выше достоинств, таких, как экономичность и надежность, стержневой карбоновый теплый пол характеризуется тем, что:

  • не оказывает большой нагрузки на перекрытия;
  • устойчив к коррозии;
  • экономичен;
  • обогревает «живым теплом», т. е. полезными для здоровья инфракрасными волнами;
  • пожаро- и взрывобезопасен;
  • подходит для обогрева помещений с высокой влажностью;
  • не создает электромагнитного излучения;
  • защищен от перегрева и перегорания благодаря системе саморегуляции.

Кроме того, стержневой пол универсален и удобен в монтаже, параллельная схема соединения элементов позволяет разрезать нагревательный мат и укладывать его в нужном направлении

Это – важное преимущество при оборудовании напольного отопления в помещениях сложной конфигурации


Монтаж инфракрасного стержневого карбонового пола

Минусом системы является то, что монтируется карбоновый теплый пол под плитку в тонкую стяжку или слой клея. По этой причине возможна только капитальная установка системы, что лишает ее мобильности.

Принцип работы стержневого теплого пола

За способность к саморегуляции стержневой инфракрасный теплый пол называют интеллектуальной системой обогрева. Такие свойства ему обеспечивает композитный состав, из которого изготавливаются нагревательные элементы. Если теплоотдача уменьшается, а температура нагревательного элемента, соответственно, увеличивается, материал начинает расширяться. Это приводит к увеличению расстояния между зернами графита, входящими в его состав. В итоге сопротивление становиться больше, а мощность – меньше.


Компоненты теплого карбонового пола

Карбоновые стержни распознают температуру на разных участках пола и подстраиваются под нее, снижая уровень нагрева в более теплых местах и усиливая в прохладных. Это качество теплого пола карбонового позволяет без опасений располагать на нем предметы, имеющие большую площадь соприкосновения: система не перегреется и не перегорит, а снизит температуру в данном месте до минимума безо всякой дополнительной автоматики.

Достоинства и недостатки массивной доски российского производства

Хотя стержневой инфракрасный пол укладывают «мокрым» способом, его монтаж проще, чем установка традиционных кабельных систем. Для него нужна невысокая стяжка (не более 3 см), а небольшие повреждения не помешают системе исправно функционировать.

Чем карбоновый обогреваемый пол лучше других

Карбоновый обогреваемый пол чаще применяют при обогреве домов. Такая отопительная система имеет такие преимущества.

Саморегуляция

Карбоновые полы самостоятельно контролируют температуру и снижают расход электрической энергии. В подобной ситуации домовладельцу не надо покупать дорогостоящую электротехнику.

При повышении температуры увеличивается расстояние между частями элементов нагревания, и нагрев помещения становится меньше — происходит увеличение сопротивления. В итоге карбоновый пол уменьшает расход электрической энергии.

При падении температуры все происходит в точности да наоборот.

Надёжность и безопасность технологии сплошного пола

Инфракрасный карбоновый тёплый пол никогда не перегревается, поэтому он сохраняет в целости и сохранности паркет, ламинат и иные напольные покрытия.

Инфракрасное излучение обогреваемого пола не обладает никакими побочными эффектами.

Сфера использования таких инфракрасных полов ежегодно расширяется. Их устанавливают в спа-салонах, современных саунах и других местах.

Экономичность импортных вариантов

Карбоновый пол обладает мощностью, равной 116 Ватт на 1 метр погонный.

При нагреве клеевого слоя или стяжки, под которые кладут такую отопительную систему, происходит снижение потребляемой мощности — и она становится равной 87 Ваттам на 1 метр погонный. Карбоновый теплый пол считается одним из самых эффективных.

Как монтируют систему обогрева

Торговое предприятие, которое продает карбоновый качественный теплый пол, подбирает всю комплектацию с учетом характеристик помещений. Правильный расчет несложно сделать собственными силами.

Рекомендуют укладывать такие стержни на поверхности от 75 до 85% площади комнаты. Таким образом, если есть острые углы, ниши, подобные сложные участки пропускают. Элементы допустимо разворачивать, разрезая нижнее соединение. Чтобы не ошибиться, создают простейший чертеж от руки или используют графический редактор.

Стандартный набор для монтажа инфракрасных нагревателей

Кроме этого понадобятся следующие компоненты:

  • Термостат с отдельным датчиком температуры. Измерительный прибор размещают в глубине стяжки, поэтому пригодится подходящий отрезок гофрированной трубки. Один ее торец закрывается специальной заглушкой.
  • Датчик для фиксации перегрева. Это не обязательный элемент. Но его добавление в состав системы повысит надежность.
  • Пленка с отражающим ИК-излучение слоем. На рынке представлены разные изделия такого вида. Выбирают материал, защищенный от механических воздействий. Следует помнить, что сверху заливают бетон. Пригодится пористость полимерной подложки для улучшения теплоизоляционных свойств.
  • Для соединения отдельных блоков из стержней понадобятся медные проводники с диаметром в сечении не менее 2,5 мм.
  • Также надо подготовить монтажные инструменты, материалы и комплектующие детали для создания финишного напольного покрытия.

Этот алгоритм поможет правильно установить карбоновый пол:

  • На стены и пол наносят разметку, определяющую места установки отдельных частей.
  • Блок регулятора температуры устанавливают в удобном для будущих пользователей месте, на уровне обычных выключателей. В стене делают нишу по размерам устройства, пробивают каналы для прокладки проводов питания, датчиков. Так как будет использоваться значительная мощность, сеть 220 V подключают через автомат защитного отключения.
  • Очищается основание. В плитах перекрытий устраняют щели, иные дефекты. Лучше создать ровную стяжку, чтобы обеспечить горизонтальность поверхности. Если внизу холодное подвальное помещение, может понадобиться монтаж специального слоя изоляции из пенополистирола, иного материала.
  • На подготовленную поверхность наклеивают полимерную пленку с отражающим слоем. Стыки закрывают скотчем.
  • Первый карбоновый мат системы отопления укладывают, начиная от блока регулировки температуры. Его устанавливают так, чтобы соединительные элементы разместились в верхней части. Если необходимы повороты, приходится разрезать проводники. Необходимо учитывать ограничения производителя по количеству таких разрывов цепей. Фиксируют отдельные участки с применением скотча.
  • Для изоляции новых электрических соединений применяют трубки, которые плотно обжимают основу при нагреве. Температуру соответствующих участков поднимают строительным феном.
  • Датчик температуры вставляют в трубку из гофры аккуратно, с применением жесткой проволоки. Отверстие закрывают заглушкой. Этот узел в сборе устанавливают в карбоновый мат на равном расстоянии от нагревательных элементов. Лучше, если для него создан специальный глубокий канал с выводом на стену. При выходе прибора из строя – его заменить будет нетрудно.
  • После установки и подсоединения всех частей системы еще раз проверяют изоляцию, соединения, выполняют пробный пуск. В этом режиме нет эффективного отвода тепла стяжкой, поэтому длительность проверки не должна быть более 10-15 минут.
  • Если все в порядке, заливают цементно-песчаный раствор. Рекомендуется не делать слой более 3-4 см, чтобы не ухудшить параметры теплопередачи. Если карбоновый теплый пол под плитку создают с применением клеевого состава, его толщину уменьшают до двух сантиметров. Далее монтаж выполняют с учетом особенностей определенного напольного покрытия.

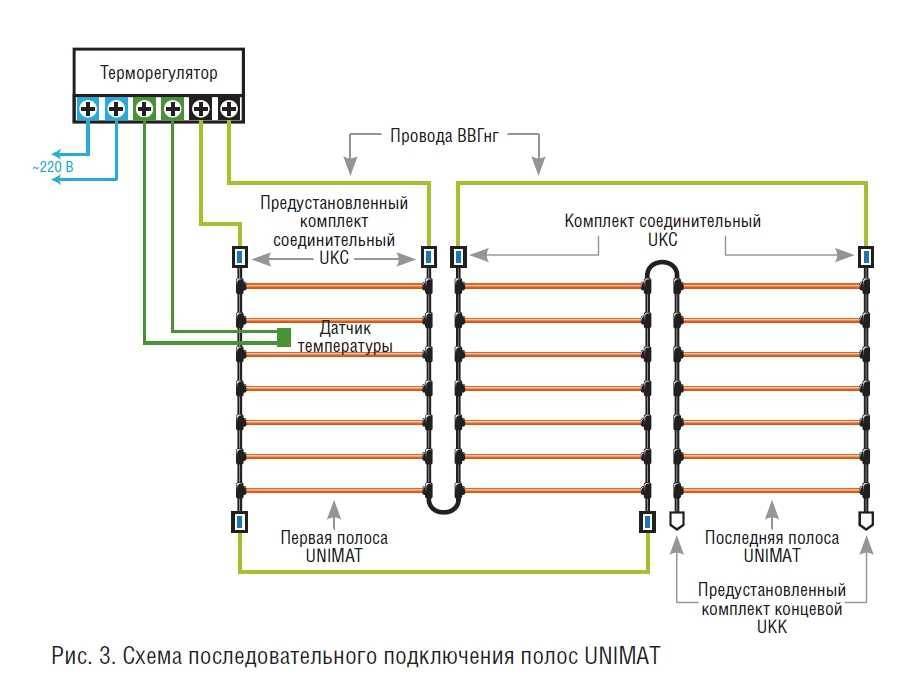

Монтажная схема
