Монтаж инфракрасного стержневого теплого пола под плитку своими руками

Монтаж термомат

Монтаж Thermo Thermomat

Watch this video on YouTube

Процесс установки своими руками греющих мат намного проще, чем кабеля, так как провод закреплён на полотне:

Чертится схема расположения мат на бумаге, надо помнить, что под тяжёлой мебелью они не размещаются.

  • Рассчитывается мощность тёплого устройства и количество необходимого материала — делается это по аналогии с кабельными полами, с учётом полезной площади.
  • Определяется место на стене для термодатчика, проделывается выемка для него, а также штробы от этого участка до датчика.

Подготавливается основание — оно выравнивается, очищается от мусора. Затем покрывается грунтовкой — это улучшит сцепление пола с раствором.

Устанавливается датчик — помещается в гофрированную трубу и укладывается на расстоянии не менее 50 см от стены. Он должен размещаться между витками пола.

Стелются маты — они укладываются прямо на черновой пол, чтобы избежать перегрева дополнительное утепление можно не делать. Изделие оснащено клейкой лентой, поэтому никаких фиксаторов не требуется. Маты не должны находить друг на друга. При необходимости подрезания полотна, нужно быть аккуратным, чтоб не повредить электрический провод.

Производится подключение, и проверка системы — проверяется сопротивление кабеля в матах мультиметром. Устанавливается термостат, к нему подводятся провода пола и датчика, после чего, он подсоединяется к питанию. Делается пробный запуск системы.

 Заливаются маты плиточным клеем — слой 8 — 10 мм, и даётся время для его подсыхания. Штробы также заделываются этим составом.

Возможно стелить маты в бетонную или сухую стяжку, данный процесс такой же, как при монтаже греющего кабеля (он описан выше).

 Укладывается финишное покрытие — при заливке мат клеем, это чаще плитка.

Укладывать термоматы можно на старое основание, по аналогии с греющим кабелем.

Что такое электрический теплый пол

Использование теплого пола — один из популярных видов обогрева. Он позволяет не занимать площадь для размещения обогревательных приборов. При этом качество отопления улучшается: теплый пол способен греть помещение равномерно по всей площади.


Укладка плитки

Электрические устройства такого рода делятся на два типа:

  • конвекционные;
  • те, которые используют инфракрасное излучение.

Конвекционные устройства подразумевают использование специальных нагревательных кабелей. В процессе работы они передают нагрев предметам, с которыми соприкасаются. Иногда такие кабели делают в составе обогревательных матов.

Инфракрасное нагревательное покрытие представляет собой специальную пленку с нанесенными на нее инфракрасными элементами. В процессе работы возникает инфракрасное излучение, прогревающее предметы, на которые оно попадает.


Покрытие пола плиточным клеем

Покрытие пола плиточным клеемУстановка такой конструкции довольно простая. При этом пленку укладывают на отражающее покрытие. Затем пол закрывают финишной отделкой. При этом отсутствует необходимость использования бетонной стяжки или аналогичного слоя.

Последовательность монтажа

Производителем рекомендуется следующий порядок установки:

  1. Выбирается поверхность (или ее часть) под укладку матов. Под нее укладывается пленочный паро- и гидроизолятор, которая надежно скрепляется с первичным покрытием. Поскольку карбоновый теплый пол не боится «запирания», то покрытие может быть сплошным;
  2. Стержни матов подрезаются в необходимых местах, и тщательно изолируются с использованием концевых комплектов. Разрезку кабелей рекомендуется проводить примерно посредине расстояния между карбоновыми стержнями;
  3. Укладку матов начинают от места расположения терморегулятора, при этом необходимо обеспечивать тщательную фиксацию полос, во избежание перекрещивания греющих стержней, из которых собирается теплый пол;
  4. Собранную полосу подключают к терморегулятору, используя инструкцию фирмы-изготовителя прибора.

Читать также: Подключение теплого пола к электричеству: как подключить своими руками

Особенности укладки финишного покрытия

Преимуществом использования описываемой системы инфракрасного обогрева относительно полов под плитку, является то, что гофрированную трубку можно размещать непосредственно в клеевом слое. Для этого необходимо лишь проштробить паз соответствующего сечения. Там же устанавливаются и дополнительные датчики перегрева.

Читать также: Теплые стены: как монтировать теплый пол на стену

Укладку плитки производят в следующей последовательности:

  1. Между греющими стержнями в шахматном порядке выполняются отверстия под заливку клеевого слоя.

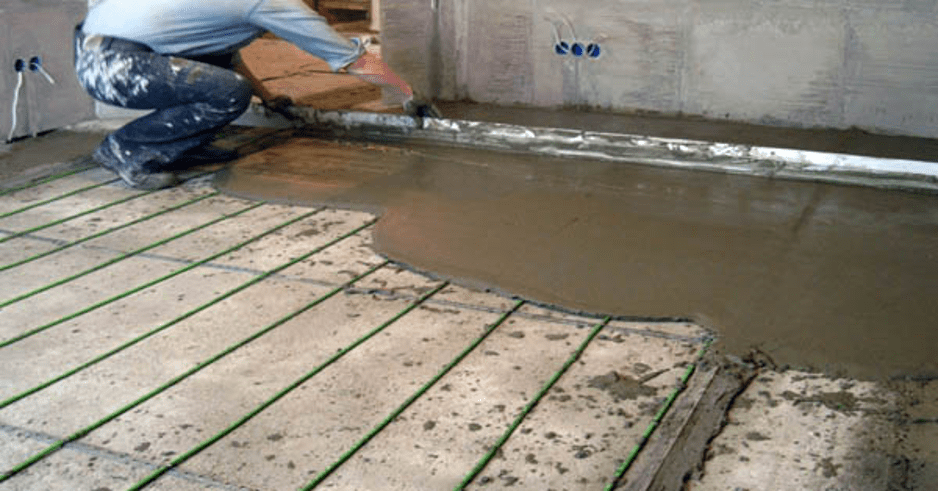

  2. Производится заливка стяжки толщиной не более 30 мм. У стен при этом оставляют термический зазор, учитывающий тепловое расширение материала.
  3. Выполняется проверка собранной системы. Для этого она подключается через терморегулятор к питающей сети на 1-1,5 часа. Если нагрев равномерен, можно продолжать укладку окончательного покрытия.
  4. Стяжку под плитку выравнивают. Инструмент не должен иметь острых фрагментов, которые могут повредить изоляцию.
  5. Укладывая плитку или керамогранит, необходимо выбрать специальный плиточный клей для теплого пола, он более стойкий к постоянному термическому воздействию.

Включение пола в эксплуатацию допускается не ранее, чем через 4 недели после высыхания клеевой основы на которую ложили плитку. В финишное покрытие запрещается вводить любые токопроводящие элементы (гвозди, саморезы, дверные ограничители и т.д.).

Читать также: Как получить разрешение на теплый пол в квартире

Устройство водяного пола под плитку

Водяной тёплый пол под плитку состоит из нескольких слоёв. «Пирог» выглядит следующим образом:

  • Гидроизоляционный слой — он выбирается от способа монтажа. Если на грунт — полиэтилен или рубероид. На стяжку — специальный материал с мембранным слоем.
  • Теплоизоляция — рекомендован плотный пенополистирол.
  • Отражатель — фольгированная прослойка, вместо неё можно использовать металлические пластины с каналами для контура.
  • Трубы — основная часть конструкции. По ним движется нагретый теплоноситель.
  • Основание — по технологии, требуется сплошная поверхность. Лучший вариант — бетонная стяжка. Если монтаж осуществляется «сухим» способом, то в качестве настила под кафель можно использовать: древесину, фанеру или гипсокартон.
  • Финишное покрытие — плитка.

Кроме того, устройство оборудуется котлом для нагрева воды, распределительным узлом и насосом.

К выбору материала для каждого слоя тёплого пола следует подходить серьезно, ведь это влияет на толщину «пирога».

Проект системы обогрева

Планируя устройство теплого пола в своей квартире либо частном доме, любой хозяин должен начинать с разработки проекта этой системы. Следует учитывать, что кабель не должен укладываться под мебель, а также бытовые приборы с большим весом (стиральную машину или холодильник), что позволит избежать излишней нагрузки на систему. Если этого не предусмотреть, то движение нагретого воздушного потока будет неправильным, поскольку он начнет возвращаться к источнику тепла.

Рекомендуется покупать мебель на ножках в комнаты с теплыми полами. При разработке проекта необходимо следить, чтобы расстояние между соседними витками составляло не менее 10 см.

Существуют следующие виды теплого пола:

  1. Маты.
  2. Греющий кабель.
  3. Стержневой.
  4. Пленочный.

Электрический пол под плитку в матах представляет собой наиболее распространенный вариант для монтажа системы обогрева. Но тут есть необходимость заливки бетонной стяжки, имеющей такие минусы:

  • увеличение нагрузки на плиты перекрытия (что является нежелательным в многоэтажных домах);
  • уменьшение высоты потолка;
  • необходимость проведения мокрых работ, что не всегда подходит хозяевам дома;
  • долгий период застывания раствора.


Нагревательные маты Устройство греющего кабеля требует тщательных расчетов. Они являются более сложными, чем определение длины нагревательных матов, технология укладки которых на поверхности основания является более простой. Исключается необходимость расчета расстояния между витками кабеля.


Греющий кабель

Некоторые системы теплых полов, к примеру, нагревательные маты Электролюкс, имеют специальную подложку. Она не позволяет смещаться этим элементам после заливки бетонной стяжки. Для получения куска необходимых размеров нагревательные маты следует разрезать.

Обработка швов

После того, как клей подсох, его следует аккуратно убрать из швов шпателем, а также удалить разделители. Теперь можно приступить к зачистке швов.

Резиновым шпателем на швы наносится немного смеси крестообразными движениями. Излишки сразу удаляются с кафеля тряпкой.

Смеси нужно дать слегка затвердеть и проверить качество заполнения швов. В места, где затирочного материала не хватает, следует добавить раствор.Фото — Затирка швов

Включение водяного нагревательного пола уложенного под плитку разрешено только через 20 — 25 дней, после монтажа кафеля. Это время необходимо, чтобы полностью затвердела стяжка и засох плиточный клей.

Тёплый водяной пол плюс плитка — идеальный вариант, позволяющий за короткий промежуток времени оправдать финансовые вложения. Кроме того, данная конструкция обеспечит комфорт в вашем доме на долгие годы.

Видео материалы

1. ОПТИМАЛЬНЫЙ пирог ТЕПЛОГО ПОЛА! Водяной теплый пол своими руками. Мой теплый пол на грунте

Watch this video on YouTube

8. УКЛАДКА ПЛИТКИ на теплый пол своими руками | Как укладывать плитку | Свп плитка Стяжка толщина

Watch this video on YouTube

Достоинства и недостатки системы

Особенность конструкции заключается в максимально равномерном распределении тепла по всей напольной поверхности, а также полноценный прогрев воздушных масс внутри обогреваемого помещения.

Кроме всего прочего, такая система обладает целым рядом неоспоримых достоинств, среди которых:

  • возможность использования в качестве эффективного альтернативного источника основной отопительной системы;
  • отсутствие в интерьере неэстетичных и выступающих элементов обогрева, включая трубы и радиаторные батареи;
  • практически неограниченный срок службы в условиях соблюдения правил эксплуатации отопительной системы;
  • получение равномерного прогрева общей площади обогреваемой поверхности, при отсутствии перегревов и недостаточного нагрева локальных участков;
  • возможность установить оптимальный температурный режим нагрева, время включения и выключения системы при помощи терморегулятора;
  • пригодность для установки не только в жилых, но и офисных или социально значимых помещениях;
  • отсутствует необходимость приобретать дорогостоящее и достаточно громоздкое газовое или твердотопливное оборудование.

Самостоятельное обустройство отопительной электрической системы «теплый пол» не потребует приобретения дорогостоящих профессиональных инструментов или наличия каких-либо особых навыков.

К существенным недостаткам электрической системы обогрева относятся высокие расходы на оплату теплового носителя, необходимость обустройства мощной и не перегревающейся электропроводки, дополненной эффективной системой надежного заземления и защитного отключения.

Нагревательные кабели излучают электромагнитное поле, способное оказывать негативное воздействие на человека. Следует отметить, что такой вариант отопительной системы не подходит для монтажа в помещениях с низкими потолками.

Неоспоримым преимуществом электрической конструкции «теплые полы» является абсолютно полная совместимость с различными видами напольного покрытия, включая традиционный кафель, современный керамогранит и дорогостоящий натуральный камень.

Несколько слов о плитке и теплых полах

Плитка была и остается одним из самых популярных покрытий, используемых для оформления полов. Этот материал отличается наличием массы достоинств, а именно:

он на протяжении долгих лет сохраняет свой первозданный внешний вид;

Напольная плитка

  • не боится воздействия влаги, а потому может укладываться на кухне или в ванной комнате без страха за потерю качества;
  • срок службы плитки составляет десятилетия при правильной укладке и бережном отношении;
  • плитку легко мыть, дезинфицировать, так как она инертна ко всем химическим веществам, применяемым для изготовления бытовых средств;
  • плитка прочна и ее крайне сложно повредить при условии, что во время монтажа под ней не остались пустоты и на нее не оказывается тяжелая механическая нагрузка.

Способы укладки напольной плитки

Однако у плитки есть и свои недостатки, ведь нет ничего идеального. Так, этот материал отличается достаточно высокой ценой. Но главный его недостаток – это плохая способность удерживать тепло. В осенне-зимний период, когда на улице царит далеко не летняя погода, плитка довольно быстро остывает, и вставать на нее босыми ногами очень некомфортно – материал тактильно будет ощущаться как неприятно холодный.

Плюсы и минусы плитки поверх теплого пола

Именно в связи с последним недостатком под покрытие из плитки все чаще укладывается система теплого пола. Она предназначена для подогрева основания под ногами за счет теплоносителя, которым могут выступать водяная или же другие системы, работающие за счет электричества.

Существует несколько видов теплого пола, и каждый из них имеет свои особенности, достоинства и минусы. Это и электрические полы, и инфракрасные, и даже водяные. Выбирать, какой вариант обустраивать в ремонтируемом помещении, нужно на основании знаний о системах и условиях их эксплуатации. Рассмотрим подробнее, когда, как и какой подогрев лучше выбирать для монтажа под кафельное основание.

Виды электрического теплого пола

Монтаж и рекомендуемые напольные покрытия для разных типов теплого пола

Монтаж кабельного теплого пола под кафельную плитку своими руками

При выборе такого типа нагревательной системы важны два аспекта – правильность прокладки самого кабеля (с учетом интенсивности его нагрева, расположения массивных элементов обстановки) и правильность заливки стяжки. Отделочные работы ведутся по стандартным правилам, останавливаться на нюансах укладки плитки здесь мы не будем.

Подготовка пола производится так же, как при устройстве обычной стяжки – обязательно снимается частично разрушенное и потерявшее прочность старое покрытие, фрагменты прежней стяжки, убирается весь мусор и пыль. С учетом того, что в стяжке будет проложен кабель, необходимо как можно внимательнее отнестись к гидроизоляции перекрытия (чернового пола) и выполнить теплоизоляцию под стяжку.

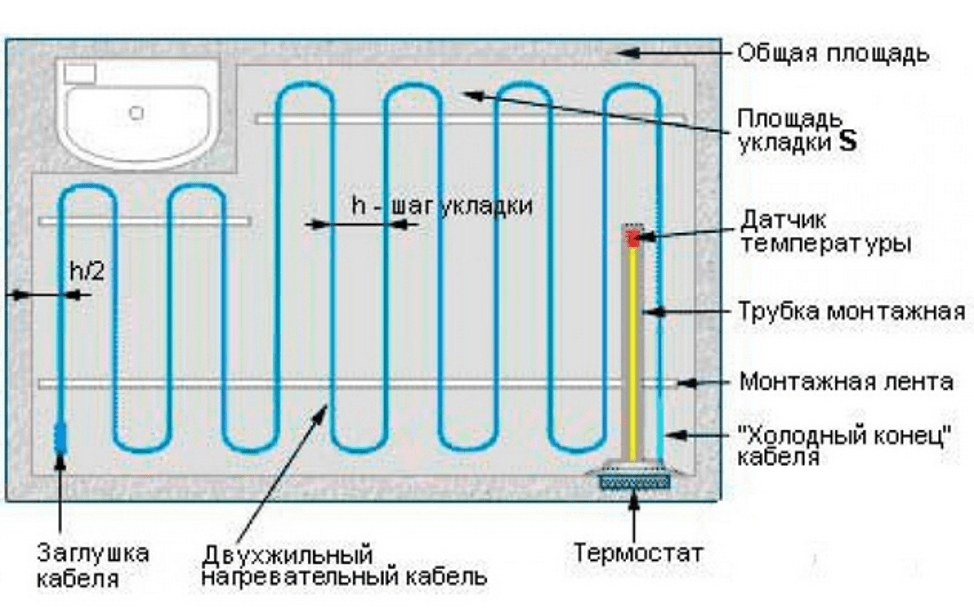

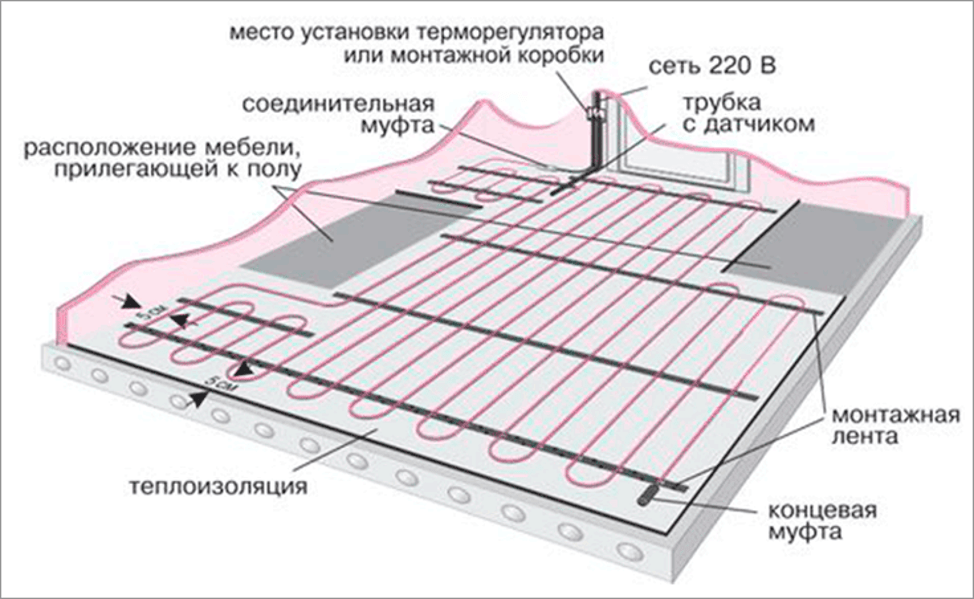

Далее определяется схема прокладки кабеля. Выбор зависит от площади помещения, количества отдельных кусков провода, его типа (одно- или двухжильный). Ниже представлено несколько популярных схем.

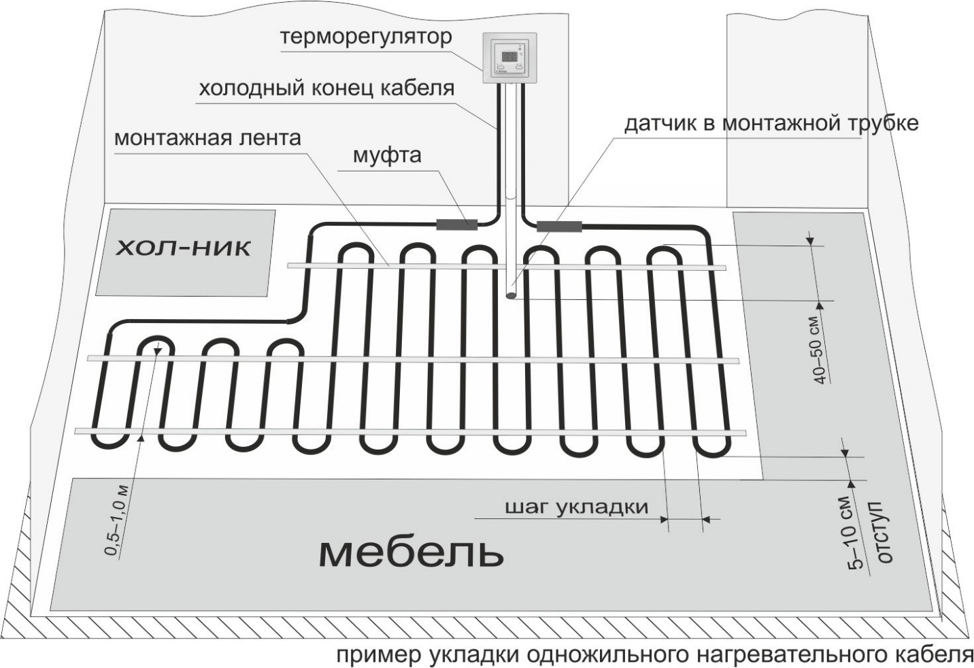

При выборе схемы обязательно учитывают положение мебели, имеющей значительный вес и плотно прилегающей к полу, а также сантехнического оборудования (если речь идет о ванной комнате, туалете или совмещенном санузле).

Шаг укладки (h) определяется, исходя из данных об общей площади укладки и необходимого уровня отдачи тепла. Допустим, для санузла общей площадью 8 кв.м. площадь укладки составит (за вычетом размеров душевой кабинки, раковины, унитаза и стиральной машины) 4 кв.м. Уровень комфортного нагрева пола требует не менее 140…150 Вт/м.кв. (см. таблицу выше), причем эта цифра относится ко ВСЕЙ площади помещения. Соответственно, при сокращении площади укладки в два раза по сравнению с общей требуется 280…300 Вт/м.кв

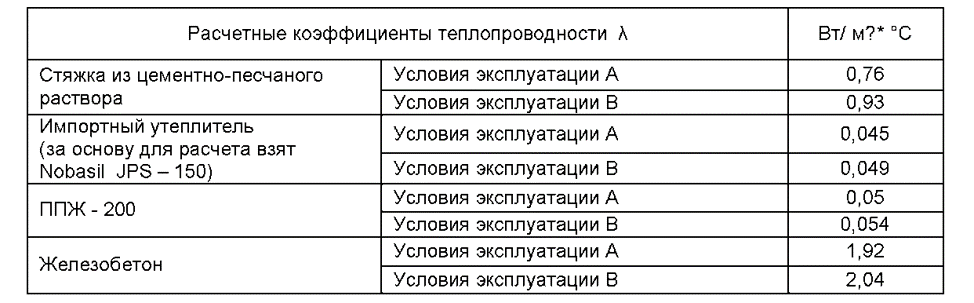

Далее необходимо учесть коэффициент теплопередачи стяжки (для керамической плитки, как писалось ранее, он может не приниматься во внимание)

Если принимать обычный раствор (цементно-песчаный) с коэффициентом 0,76, на каждый квадратный метр для получения количества тепла 300 Вт исходного нагрева требуется около 400 Вт.

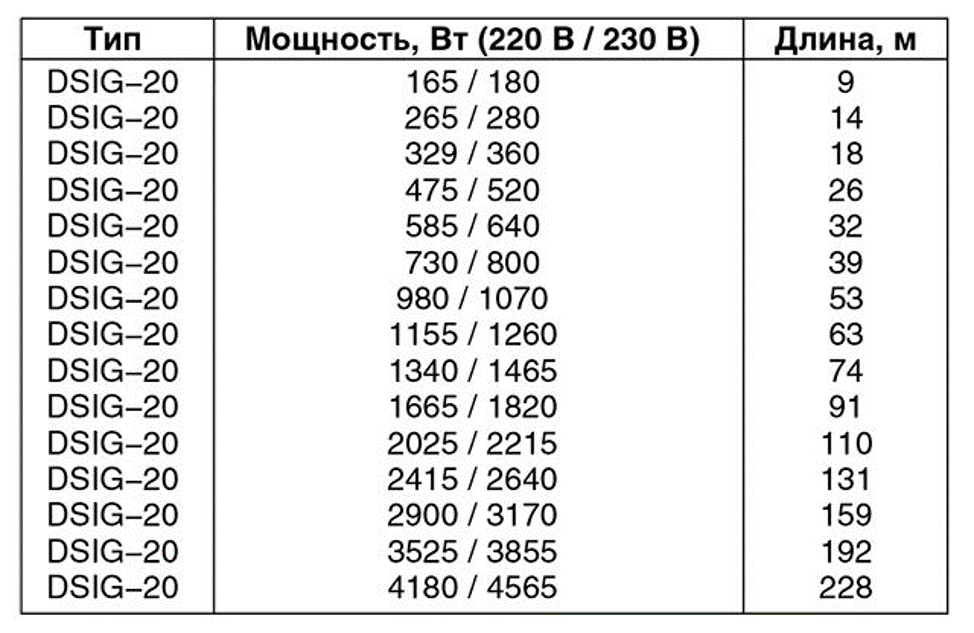

Взяв данные из таблицы выше, получим длину провода 91 м (суммарная мощность 1665…1820 Вт) на все 4 кв.м. укладки. При этом шаг укладки выбирается не менее 5…10 диаметров кабеля, первые витки располагаются не менее чем в 5 см от вертикальных поверхностей. Приблизительно рассчитать шаг укладки можно по формуле

H=S*100/L,

Где S — площадь укладки (именно укладки, не помещения!); L – длина провода.

При выбранных параметрах

H = 4*100/91 = 4,39 см

Учитывая необходимость отступа от стен, можно принять 4 см.

Планируя монтаж, важно выполнить следующие правила:

  • никаких петель и скруток! Кабель не должен укладываться петлями, соединять отдельные фрагменты можно только с помощью специальных клемм;
  • недопустимо подключение «теплого пола» к домовой электросети напрямую, исключительно через специальный регулятор (обычно входит в комплект поставки);
  • чтобы продлить срок использования системы, следует защитить ее от скачков напряжения (стабилизаторы, автоматы с предохранителями) и соблюдать рекомендованную производителем технику монтажа.

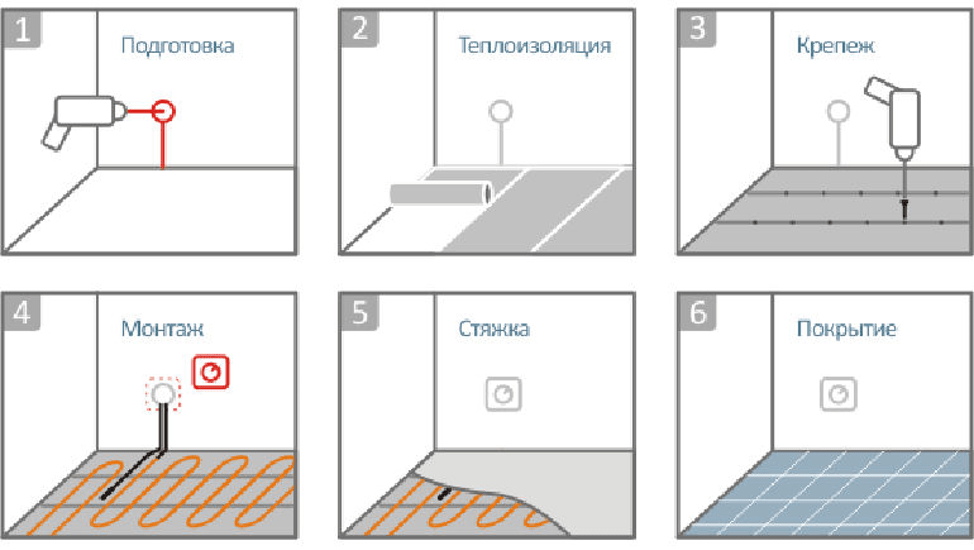

Последовательность работ такова:

  • заливается первичный слой стяжки, в материале выполняется штроба для прокладки канала – подвода кабеля к терморегулятору, обычно подвод делается в гофрированной трубке;
  • на него (после полного отверждения, естественно) монтируется теплоизоляция с отражающим тепло слоем;
  • укладка кабеля с помощью армирующей сетки или ленты с соблюдением запланированного шага;
  • вывод кабеля к терморегулятору;
  • заливка верхнего слоя стяжки (3…4 см). Подключение кабеля к электросети допустимо только после полного отверждения стяжки.

К сожалению, при неверном монтаже или повреждении кабеля выявить ошибку можно только при попытке включения, следовательно, для ремонта придется вскрывать и переделывать стяжку. Поэтому мастера рекомендуют проверить работоспособность кабеля на всей протяженности (включая соединения и внешние приборы контроля) до заливки смеси.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.


Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.


Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы. Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы. Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола. Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку. Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие. Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем. По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе. После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия.

Этап 1: Укладка стержневого пола на подложку.

Этап 2: Фиксация карбоновой системы скотчем.

Этап 3: Формирование соединений пола с проводкой.

Этап 4: Подготовка термодатчика стержневого пола.

Этап 5: Вырезка отверстий в теплоизоляционной подложке.

Этап 6: Фиксация положения датчика.

Этап 7: Проверка работоспособности собранной системы.

Этап 8: Заливка стяжки поверх карбонового стержневого пола.

Процесс состоит из 8 последовательных шагов:

  • подготовки основы;
  • укладки теплоотражателя;
  • монтажа стержней;
  • соединения между собой полос;
  • подсоединения силового кабеля;
  • подключения конструкции к терморегулятору;
  • подключения термодатчика;
  • заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².


Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано в статье, посвященной этому вопросу.

Выбор и укладка финишного покрытия

Выбирать финишное покрытие нужно с учётом требований, которые возлагает на них пол с обогревом. Такие покрытия имеют обозначение на упаковке, которое говорит о его совместимости с тёплыми полами.

 Помимо этого, изделие должно подбираться в зависимости от предназначения помещения. В ванной комнаты с повышенной влажностью, лучше укладывать керамическую плитку, так как она не боится воды, химических моющих средств и проста в уходе.

Кроме того, плитка — лучший теплопроводящий материал, и наиболее подходит для полов с обогревом любого типа. Плитка фиксируется при помощи специального клея, который наносится на неё слоем 50 мм. По её углам выставляются крестики, они служат ориентиром для размещения следующего изделия.

При выборе древесины, стоит отметить, что она плохой проводник тепла, поэтому лучше брать экзотические породы деревьев. Ламинат, линолеум и ковролин — также по теплопроводимости стоят ниже керамики, и менее экологичны. А вот по эстетическим показателям они более пригодны, и способны создать отличный интерьер. Предпочтительней их укладывать на тёплый электрический пол.

 Ламинат монтируется на прогретый пол, поверх стяжки укладывается тонкая подложка. Принцип монтажа ламината стандартный, путём защёлкивания замка двух рядом расположенных дощечек.

Линолеум или ковролин укладывается очень просто. Как только подсохнет поверхность, её нужно очистить от пыли, и поверх неё уложить  гидроизоляцию (полиэтиленовую плёнку). После этого можно расстилать материал.

Если площадь большая, и понадобится несколько полос, то они кладутся в стык, и соединяются холодной сваркой. Как видите, осуществить укладку тёплого пола в стяжку самостоятельно несложно, и под силу каждому. Главное правильно составить схему конструкции и подобрать подходящий материал.

Какие системы подогрева можно монтировать под плитку

Керамическая плитка имеет очень высокие показатели теплопроводности, а это один из главных критериев определения совместимости конструкций. Под нее можно устанавливать все существующие системы, но есть незначительные ограничения.

Таблица. Виды систем теплого пола

Тип системы обогреваОписание технических и эксплуатационных характеристик

Водяная

Одна из самых старых систем, в настоящее время применяется нечасто. Теплоносителем является вода, забор можно делать из существующей системы отопления или монтировать отдельный котел. Водяные системы рекомендуется устанавливать в ванных и туалетных комнатах, в этих помещениях очень часто используется керамическая плитка и рядом есть подвод теплой воды.

Кабельная

Один из самых первых вариантов подогрева пола электрической энергией. Системы отличаются высокой надежностью и эффективностью, во время монтажа нет надобности использовать сложное оборудование и специальные инструменты. Разновидностью кабельного подогрева являются более современные, так называемые электрические маты. Отличие – меньший диаметр кабелей позволяет фиксировать их на тонких основаниях и в таком виде устанавливать под финишные покрытия.

Инфракрасная

Самая современная разработка ученых, для подогрева применяется электрическая энергия, но проводниками служат инновационные карбоновые соединения. Характеризуется равномерным нагревом, большим гарантийным сроком эксплуатации и полной безопасностью. Тепловая энергия передается за счет конвекции теплого воздуха, инфракрасные лучи почти не влияют на температуру. Название используется только в рекламных целях для привлечения потенциальных потребителей.

1 этап – создание проекта и выполнение расчетов

Начало работ по обустройству системы электрический теплый
пол начинается с выбора типа нагревательного элемента.

В зависимости от этого выделяют такие типы систем:

кабельные полы. За подачу тепла отвечает нагревательный
кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с
использованием дополнительных крепежей или сетки;

нагревательные маты. В этом случае, нагревательный кабель
помещен в специальный теплопроводящий мат и располагается внутри в виде
«змейки». Использование матов существенно сокращает время на проектирование и
монтаж кабеля;

пленочные полы (инфракрасные). Обогрев осуществляется путем
установки специальной ИК-пленки для теплого пола.

Виды электрического теплого пола

Примечание: многие пользователи столкнулись с проблемой
установки пола в эксплуатируемом помещении. Затруднение связано с тем, что
прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.

Варианты схем укладки нагревательных кабелей

Варианты схем укладки нагревательных кабелей для электрического теплого полаВарианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов

Разрабатывая проект теплого электрического пола нужно
принять во внимание и то, что существуют различные подходы к монтажу систем,
отличающиеся по способу укладки кабеля:

монтируется в стяжку;

укладывается поверх стяжки под плитку, ламинат;

укладывается непосредственно на стяжку под чистовое покрытие
(пленочные (инфракрасные) теплые полы).

Разработанный проект содержит такие сведения:

расчет теплого пола электрического;

место установки регуляторов обогрева и подвод питания;

место монтажа нагревательного кабеля в каждой из комнат;

Примечание: кабель не укладывается в местах, отведенных для
установки мебели и громоздких приборов. Также его нецелесообразно укладывать в
местах, где есть источники тепла.

Пример проекта для ванной

Схема укладки кабельного теплого пола в ваннойПроект электрического теплого пола в ванной комнате

Одним из недостатков теплого электрического пола является
отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к.
крайне нежелательно ставить мебель на кабеле, это может привести к нарушению
его целостности.

Расчет электрического теплого пола

Расчет системы по мощности зависит от отапливаемой площади и
может быть выполнен по формуле:

Р=р*S

Где,

Р – мощность системы, Вт/м.кв.

Р – мощность нагревательного элемента, Вт;

S – площадь комнаты, м.кв.

Примечание: расчет теплых полов производится для каждой
комнаты отдельно.

Для расчетов можно использовать таблицы, разработанные
производителями кабельного теплого пола. Эти таблицы учитывают теплопотери
комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с
пленочным полом – подбирается количество секций, покрывающих заданную площадь.

Инфракрасный пленочный пол под плитку

  • Инфракрасная пленка отличается низкой адгезией (сцеплением с поверхностью) и если поверх нее положить ПВХ или керамическую плитку под стяжку, то весь слой попросту «поплывет». Если на такой пол случайно уронить тяжелый предмет, то стяжка с большой вероятностью треснет. Для увеличения адгезии пленочного инфракрасного пола между швами плитки делают вырезы и засечки, которые впоследствии нужно долго и кропотливо изолировать.
  • Все разновидности клеевых составов и растворов для стяжки содержат щелочь. Это приводит к постепенному разъеданию пленочного нагревательного покрытия вне зависимости от толщины слоя. В результате повышается вероятность замыкания нагревательного контура электрополов.
  • Биметаллический пленочный инфракрасный пол вообще не сочетается с керамической плиткой, под ней инфракрасное излучение теряет ряд своих полезных качеств.

Несмотря на сложности с обустройством пленочного теплого пола под кафель, существует технология монтажа, которую можно использовать при укладке плитки своими руками. Расходы на монтаж окупаются незначительным энергопотреблением пленочного ИК-пола, так на электроподогрев 1 кв. м. пола расходуется 35-55 Вт.

Монтаж пленочного теплого пола

  1. Укладывается утеплитель (лучше всего использовать пенофол с одной фольгированной стороной).
  2. Укладка электрополов инфракрасного типа своими руками выполняется отражающим слоем кверху. Продолжается монтаж скреплением листов лавсановым скотчем.
  3. Пленку нужно аккуратно укладывать медной полосой вниз, двухсторонним скотчем скрепляя находящиеся рядом полоски. Укладка нагревательного пленочного контура выполняется одним слоем.
  4. На срезе пленки крепятся клеммы, обеспечивающие контакт с кабелем питания.
  5. На стене своими руками крепится терморегулятор. Это устройство должно быть расположено неподалеку от проводки.
  6. К клеммам на пленке подключаются провода питания.
  7. Пленка соединяется с питающими проводами, к клеммам подводятся провода питания и в местах соединения обжимаются пассатижами.
  8. Устанавливается устройство для измерения температурного режима.
  9. Выполняется подключение нагревательного пленочного контура к сети.

Укладка плитки своими руками

Технология, с ориентировкой на которую выполняется укладка пленочного ИК-пола под плитку своими руками, требует соблюдения алгоритма:

  1. Производится установка гипсокартона или строительной ячеистой сетки. Толщина гипсокартонного листа не должна быть менее 4 мм.
  2. Размечается поверхность пола с ориентировкой на схему размещения ПВХ или кафельной плитки. Устройство инфракрасного теплого пола под плитку позволяет укладывать ее как по диагонали комнаты, так и параллельно стенам.
  3. Инструкция по укладке плитки своими руками позволяет начинать ее размещение с середины комнаты. В некоторых условиях допустимо смещать изначальную точку укладки облицовочного материала.
  4. Выполняется подготовка плиточного клея, который должен быть совместим с системой теплых полов.
  5. Учитывая разметку, начинается укладка плитки, можно начинать монтаж не только с середины комнаты, но и от наиболее удаленной от входа стены.
  6. С помощью мягкого зубчатого шпателя клеевой состав наносится на плитку и пол, при этом слой клея должен быть тонкий – 3-4 мм.
  7. Изделие плотно прижимается к поверхности пола и таким способом выполняется укладка всего напольного покрытия.
  8. Для регулировки одинакового расстояния между плиткой используется специальный разделитель. Выступающий на швах клей сразу же вытирается.
  9. У самой стены необходимо оставить небольшой зазор без плитки (около 0,5 см, так называемый «термический шов»)

Читать также: Счетчик на отопление: как работает, выбор, установка и поверка

В процессе укладки с помощью уровня нужно периодически проверять ровность плитки относительно друг друга.

Плюсы и минусы керамического напольного покрытия

Керамика, как материал для напольного покрытия, является холодным, но класть на пол с подогревом именно кафель считается модным и в ванной комнате, и на кухне, также в других комнатах. Керамика медленно поглощает тепло, но накапливает его надолго и обладает хорошей теплоотдачей. Такое свойство, как медленное нагревание, позволяет равномерно распределять тепло по всей поверхности, не создавая зон с очень холодным либо очень горячим покрытием.

Использование плитки отлично подходит для санузлов и ванной, потому что в этих помещениях всегда высокий уровень влажности. Поверхность быстро просыхает и не образует плесень. К тому же плиточное покрытие отличается прочностью и надежностью.

Как выбрать плитку для укладки

Материал для укладки пола должен иметь высокое качество. Важным условием считается показатель твердости и плотности. Существует много разновидностей плитки, которую выполняют из керамогранита, натурального камня либо монокоттура. Эти материалы подходят для укладки теплого пола. Плитка под теплый пол отличается от настенной большей толщиной. Во время укладки используют только исправную плитку, чтобы поверхность пола была ровной, и уровень швов не отличался. Для пола используют плитку с шероховатой либо матовой поверхностью, чтобы не скользила.

Рассчитывая сколько плитки понадобится, следует отталкиваться от квадратных метров помещения, и добавить примерно десять процентов на бой.

Какой клей выбрать

Во время выбора затирочного либо укладочного клея опираются на показатель эластичности, теплопроводности.

Специалисты советуют покупать такие растворы, как:

  • Цезерит в модификации СМ-14 EXTRA, либо СМ-16, либо СМ-17, либо СМ-115.
  • Knauf Flex, который противостоит воде и подходит для укладки во влажных помещениях.
  • Старатели.
  • Керамик.

Затирка для швов должна подходить под цвет плиточного покрытия.

Набор инструментов для укладки плитки

Во время укладочных работ стоит приготовить следующий набор инструментов:

  • шпатель обычный и зубчатый;
  • правило;
  • крестики для соединения швов, необходимого размера;
  • уровни и рулетка;
  • резаком, чтобы нарезать кафель;
  • карандаш, скотч;
  • молоток;
  • отбойник.

Приготовив все инструменты, можно приступать к работе.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
