Онлайн калькулятор для определения необходимой мощности электрического теплого пола

Тёплый пол кабель или мат

Выбор в первую очередь зависит от того, будет ли выполняться установка своими руками или планируется пригласить специалистов. Легче монтировать нагревательные маты. Для укладки кабельных полов потребуется проведение работ по изготовлению стяжки, подключения к системе электроснабжения и т.д.

Потребуется учитывать, что теплоотдача матов несколько ниже, чем у кабеля, соответственно потребуется больший расход электроэнергии.

Если планируется приглашать профессиональных монтажников, рекомендуется применять саморегулируемый экранированный нагревательный кабель для обогрева полов. Высокая себестоимость окупится за счет длительного срока эксплуатации и отсутствия вредного воздействия электромагнитного поля на человека.

Расчёт затрат электричества по видам

Чтобы определить, сколько электрический тёплый пол потребляет тока, рассмотрим ряд следующих факторов: тепловые потери, толщина основания и степень теплоизоляции помещения.

Вычислить размер потребляемой электроэнергии поможет формула:

S — площадь в м2;
P — мощность;
0,4 — коэффициент обогреваемой полезной площади.

Электрический кабель и маты

Для определения размера потребляемой электроэнергии и расходов на её оплату при эксплуатации кабельной системы, необходимо учитывать ряд моментов:

Размер отапливаемой площади — свободная часть комнаты без мебели. Обычно это 12 — 15 кв. м., именно там будет стелиться кабель или маты.
Чтобы обогревать 15 м² пола, в среднем требуется провод, общая мощность которого составляет 2100 Вт/ч. Чаще, потребители приобретают иностранные изделия, рассчитанные на напряжение в 230 Вольт. В наших условиях такой кабель не может функционировать во всю силу. Он способен потреблять не больше 1930 Вт.
1930 Вт — мощность, которую потребляет теплый кабельный пол при максимальной нагрузке. При этом температура нагрева может достигать +45°С. Комфортной, считается температура до + 23°С. Пол в таких условиях, может расходовать около 965 Вт.
Согласно вычислениям, для поддержания комфортной атмосферы, необходимо нагревать кабель на протяжении 20 мин каждый час. В итоге, потребляемая мощность для обогрева 1 м2 пола составляет не более 322 Вт/час.

Платить за энергию, потребляемую кабельным теплым электрополом можно меньше, если использовать двухтарифный счётчик.

Кроме того, при использовании кабеля, для определения количества потребляемой электроэнергии, нужно рассчитать его длину. Это легко сделать по формуле:

где:

l — длина провода:
а — шаг между петлями кабеля.

Умножив данное значение на мощность провода (120−200 Ватт), вы получите величину потребления тёплым полом электроэнергии на 1 м2.

Инфракрасный теплый пол

Если применяются инфракрасные тёплые полы, то на расход электроэнергии у них, как и при функционировании любой отопительной системы, влияет степень подготовки помещения. Кроме того, важным фактором считается мощность плёнки. При использовании устройства как основное отопление — 220 Вт/м2, если дополнительное — 150 Вт/м2.

Сколько потребляют энергии тёплые плёночные полы в месяц, рассмотрим на примере комнаты 50 квадратных метров, при мощности плёнки 150 Вт. Для этого:

W=50*150*0,4=3000 Вт или 3 киловатта за 60 минут.

Чтобы высчитать месячное потребление, необходимо:

Полученный показатель умножается на тариф вашего региона — столько вы будите тратить на оплату света в деньгах. Естественно, эта цифра приблизительная, и при использовании счётчика «день — ночь».

При правильно проведённом расчёте и планировании, затраты возможно значительно понизить.

Как проводят расчет трубы для водяного теплого пола?

Водяной теплый пол представляет собой систему соединенных между собой труб, которые затем подключаются к коллектору. В качестве расходных материалов берут гофрированные, медные (очень дорогие) или металлопластиковые изделия. Тип труб должен учитываться используемым вами калькулятором теплого пола, ведь материал их производства не только влияет на стоимость монтажа системы, но и на тепловые характеристики. Но для расчета расхода труб для теплого водяного пола на квадратный метр только типа расходных материалов недостаточно.

Нужно знать:

Площадь, на которой будет выполняться укладка системы.

Ее называют полезной. Рассчитывается она очень просто. Нужно из общей площади помещения вычесть ту площадь, которую будут занимать стационарные предметы мебели — кухня, диван или кровать с коробами, шкафы и т.д. Чтобы было проще выполнить расчет трубы для теплого пола без калькулятора, эксперты предлагают сделать графический чертеж. План помещения, где будет выполнена укладка, или всей квартиры с разметкой полезных площадей. Теперь провести расчет водяных теплых полов по площади будет не сложно — нужно сложить все полезные площади.

Тип укладки труб.

Существует несколько вариантов — «змейка», «улитка», «двойная змейка» и «угловая улитка». Формы монтажа труб можно комбинировать.

Обычно «змейку» выбирают при организации вспомогательной системы обогрева незначительных по площади помещений. Также имеет смысл поинтересоваться, как рассчитать длину трубы для теплого пола с учетом укладки «змейка» и владельцам частных домов с качественным наружным утеплением. В комнатах с незначительными потерями тепла этот способ монтажа труб будет эффективным. Дело в том, что он предполагает размещение изделия по синусоиде с протягиванием вдоль стен. Поэтому в больших комнатах (длина трубы свыше 65 м) температура поверхности может сильно колебаться — свыше 90С. Этот недостаток слегка устраняет «двойная змейка». Поэтому использовать нужно тот онлайн калькулятор теплого водяного пола, который учитывает полезную площадь и тип монтажа труб.

В объемных пространствах стандартной геометрии (без дизайнерских излишеств) — прямоугольник, квадрат, круг — удобнее применять тип укладки «улитка». Способ еще называть «спираль». Он предполагает фиксацию трубы вдоль стен с последующим изгибом на 900 и закручиванием. Метод позволяет эффективно чередовать трубы «подачи» и «обратки». Его применение не только упрощает расчет трубы для теплого пола на 1 м2, но и позволяет организовать равномерный прогрев поверхности.

Шаг укладки.

Шаг — расстояние между соседними изделиями. Он не должен превышать отметку в 30 см. Такое ограничение связано с неэффективностью работы теплого пола. При ходьбе по нему ступни человека не должны ощущать перепад температур. При монтаже труб с шагом свыше 33 см такой эффект будет очень заметен. Любой онлайн калькулятор трубы теплого пола учитывает этот параметр.

Есть ограничение и для граничных зон. Здесь трубы размещаются с шагом 10 см. В остальных зона параметр увеличивают на 5 см (обычно). То есть 15, 20 и 25 см. Чем больше шаг, тем менее тепло в помещении и тем меньший объем расходных материалов потребуется. Поэтому если вы не знаете, как рассчитать длину трубы для теплого водяного пола, вспомните о назначении отапливаемой площади и личных требованиях комфорта. Если это спальня при плохом центральном отоплении, тогда 10-15 см. Если коридор, 20-25 см. Но прибавка 5 см не категоричная. Шаг может быть и 17.5 см, и 11.5 см. Его удобнее рассчитать по площади и назначению комнаты, учитывая теплоотдачу теплого пола, которую по таблице выше можно посмотреть.

Калькулятора теплых полов

Для чего это нужно

Калькулятор теплого пола позволяет легко рассчитать необходимое количество греющего кабеля для основных типов помещений.

Кнопка «Рассчитать» запускает расчет параметров монтажа.

Вы можете сохранить результаты расчета в формате pdf и перейти в каталог для заказа товара.

Результаты программы расчета могут отличаться от результатов профессиональных инженерных расчетов.

Памятка перед монтажем. Частично аккумулирующее отопление

Снижение затрат на электроэнергию может достигаться за счет использования систем отопления, задействованных в ночные часы. Для этого необходимо, чтобы тепло накапливалось в бетонной стяжке во время действия низких тарифов, и обогревало помещение днем. Бетонная стяжка прогревается нагревательными кабелями, интенсивность, скорость прогревании накопление тепла зависит от толщины стяжки, глубины залегания кабеля и материала покрытия пола. Нагревательные кабели можно использовать как для укладки в базовую, так и выравнивающую стяжку. Частично аккумулирующее отопление обычно используется с такими материалами покрытия пола как линолеум, дерево, ковролин. Необходимо убедиться в том, что толщина стяжки достаточна для накопления тепла, в противном случае требуется заложить дополнительные источники отопления.

Правильный температурный режим

Для достижения максимального уровня комфорта мы рекомендуем поддерживать следующие температуры поверхности пола:

Линолеум 26-28 °C
Керамическая плитка/ бетонный пол 26-28 °C
Ламинат 23-27 °C

Максимальная температура пола может быть ограничена терморегулятором.

Если Вам неизвестна максимально допустимая температура поверхности для Вашего материала покрытия пола, пожалуйста, свяжитесь с его производителем.

Важно! Дерево является хорошим теплоизоляционным материалом

Что нужно учесть при монтаже теплого пола

Нагревательные кабели не устанавливаются под мебелью и стационарными предметами
Необходимо соблюдать монтажный интервал в расчетных пределах и минимальный радиус изгиба
Нельзя допускать пересечения нагревательных кабелей друг с другом
Кабель должен находиться в равномерной и однородной среде по всей его длине
Во избежание перегрева, кабель нельзя устанавливать внутри теплоизоляционного слоя
Во избежание физических повреждений, кабель укладывается только на очищенную поверхность
Нагревательный кабель не должен проходить через подвижный шов, изломы или монтироваться в зонах возможного перегрева. Расстояние до источников тепла, например, камина, печи в сауне и т.п. должно быть не менее 0,5 м
Возможность использования нагревательного кабеля с материалами покрытия пола регламентируется их производителями
Резистивный нагревательный кабель нельзя укорачивать или наращивать
Во всех зонах необходимо использовать устройство защитного отключения на 30 мA

Угол установки гофро-трубки под датчик на стене должен быть таким, чтобы датчик было легко извлечь в случае его выхода из строя. Датчик устанавливается посередине между витками кабеля Монтажный интервал может быть меньше в зонах максимальных теплопотерь, например, окон, но не менее 2-х радиусов изгиба Нельзя включать кабель до окончательного высыхания стяжки или выравнивающего раствора. Точные сроки регламентируются производителями. Для бетонной стяжки этот срок составляет около 30 дней, для выравнивающего раствора или клея — до 14 дней.

Принцип работы электрического теплого пола

Главным рабочим элементом является греющий кабель. В отличие от обычной электропроводки, его сопротивление больше. По нему пропускают электрический ток, что приводит к нагреву кабеля. При этом тепло передается бетонной стяжке. Для комфортного обогрева кабель снабжается терморегулятором, поддерживающим заданную температуру путем отключения электричества после его нагрева до заданной температуры и повторного включения при ее снижении.

Нагревающие элементы теплого пола отличаются большим разнообразием:

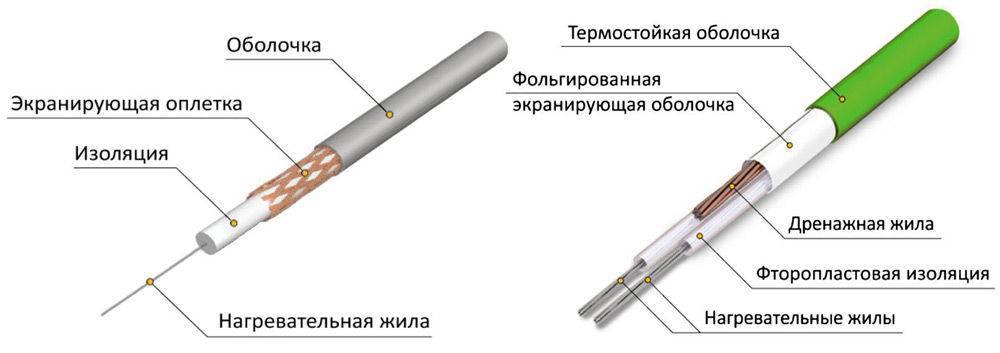

Одножильный резистивный кабель. Нагревательная жила с экранированной оболочкой изготавливается из нихрома, меди или латуни. Тепло выделяется равномерно по всей длине при пропускании электрического тока. При ухудшении теплоотвода на локальном участке поверхности пола возможен выход кабеля из строя из-за перегрева. Другим недостатком является необходимость возврата свободного конца кабеля к месту подключения. При этом приходится делать весь монтаж теплого пола своими руками, что является трудоемкой операцией. Под теплый пол лучшая укладка – это «улитка» или «змейка». Могут применяться их комбинации. Одножильный кабель выбирают по причине небольшой стоимости. После укладки теплого пола его подключают к теплорегулятору и заливают в бетонную стяжку.
Двухжильный резистивный кабель. В одной оболочке содержатся две жилы. Уложить теплый пол здесь легче, поскольку возврат кабеля для подключения не требуется. Достаточно лишь на конце замкнуть обе жилы между собой и защитить соединение изоляцией. Они обе могут быть греющими, или одна из них служит только проводником тока. Локальный перегрев в таком кабеле также может произойти.
Саморегулирующийся кабель. Он содержит две проводящие параллельные жилы с размещенной между ними полупроводниковой матрицей, которая является нагревающим элементом. При подключении к проводникам напряжения, ток течет через матрицу от одной жилы к другой в поперечном направлении. Система закрыта изолирующей оболочкой и экранирующей стальной оплеткой. При повышении температуры в помещении сопротивление матрицы увеличивается, а количество выделяемого тепла снижается. В саморегулирующемся кабеле нет местных перегревов, поскольку величина тока на любом участке зависит только от его температуры. Цена на такой кабель выше, чем на резистивные, но срок службы больше.

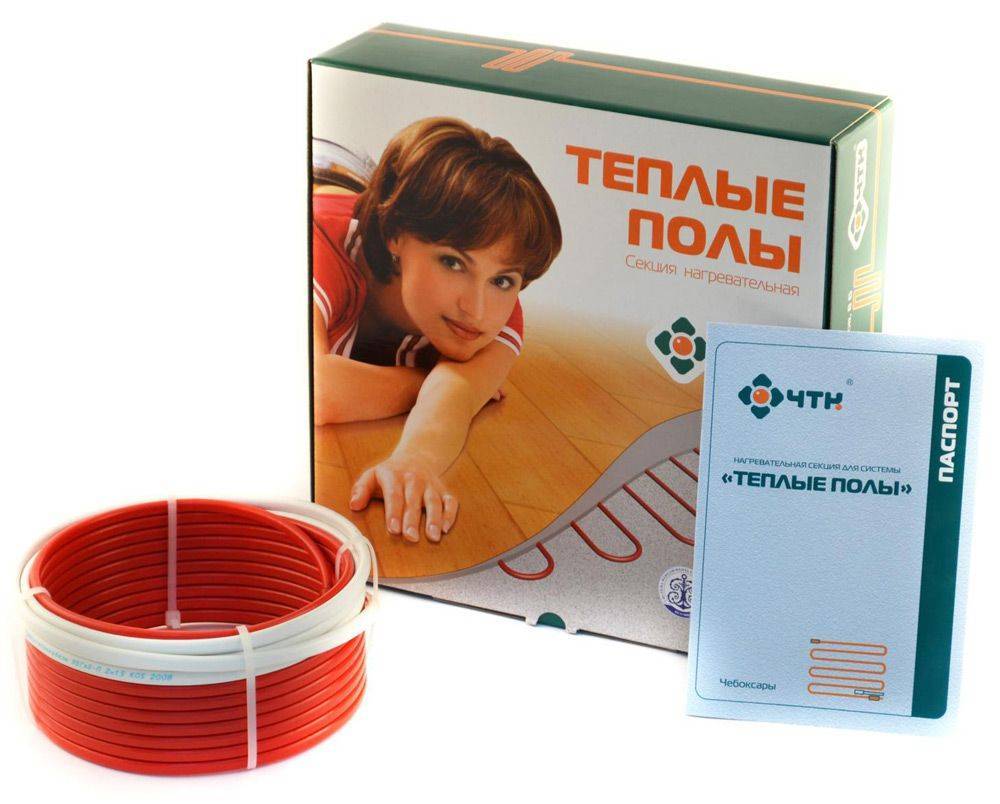

Греющий кабельный мат. По устройству кабельный электрический мат – это тот же одножильный резистивный нагреватель, прикрепленный к полотну армирующей сетки. Установка заключается в том, что рулонный теплый пол раскатывается по ровной основе. Современные материалы имеют клеевой слой, с помощью которого они крепятся к базовой поверхности. Для поворота сетка разрезается. После уложенный теплый пол соединяют с силовым кабелем и подключают к термостату, а затем укладывают в стяжку или в клеевую прослойку под керамическую плитку.
Карбоновый мат. Конструкция состоит из карбоновых нагревательных стержней, параллельно подключенных друг к другу с помощью двух продольных изолированных проводников. Тепловая энергия выделяется за счет инфракрасного излучения от стержней, передаваемого окружающим предметам. Стержни обладают свойством саморегулирования нагрева. При выходе из строя одного из них, другие продолжают нормально функционировать. Инфракрасные маты укладывают под керамическую плитку.
Принцип обогрева тот же самый, что и у инфракрасных стержней, но теплый пол монтируется непосредственно под напольное покрытие: ламинат, ковролин, паркетную доску и др. Карбоновые нагреватели здесь запаяны в пленку и соединены с пленочными токопроводящими шинами. Теплый пол продается в рулонах и служит преимущественно для создания дополнительного тепла.

Способы монтажа

Греющий кабель должен в итоге быть закрыт со всех сторон раствором/плиточным клеем, достичь этого можно тремя способами:

Заливка. Самый правильный на мой взгляд способ. Заключается в заливании мини-стяжки 1-2 см поверх смонтированного кабеля. Получившаяся стяжка будет пригодна под любое напольное покрытие. Для реализации такого варианта, следует предусмотреть при заливке основной стяжки пару сантиметров высоты, в местах, где будет теплый пол. Для работы применяются смеси, допускающие заливку таких тонких слоев. Если изначально стяжка залита в один уровень и недопустимо поднятие уровня пола — тогда этот метод не годится.

Слой клея. Когда укладывается плитка, и ко всему прочему допустимо поднять уровень чернового пола на 1-2 см (не стоит забывать, сама плитка еще добавит минимум 1 см), плитка кладется поверх кабеля на толстый слой клея. Нужно рассматривать такой вариант в последнюю очередь, ведь будет существенный перепад на границе теплой зоны.

Штробление. Самый сложный и муторный способ, однако, когда поднятие уровня стяжки недопустимо — самый верный. Сначала нужно разметить линии, где будет идти греющий кабель. Так же нужно учесть штробу под гофру с термодатчиком и соединительную муфту с холодным, подключающим кабелем. После разметки нужно приложить какую-либо нитку/веревку к линиям для проверки длинны штробы. Нужно быть уверенным, что весь кабель влезет в будущую штробу, иначе нужно менять разметку.

После штробления пыль тщательно удаляется и поверхность грунтуется. Провод укладывается в штробу, глубина штробы должна позволять нанести 3-5 мм замазывающего раствора поверх кабеля.

Термодатчик в гофре так же монтируется в штробе, гофра должна быть заглушена с торца (замотать изолентой). Располагать конец гофры нужно между греющими жилами, недалеко от края греющей зоны (но не на краю). Оптимальное расстояние термодатчика 30-50 см от края, вглубь теплого участка.

Когда провод уложен, штробы заделываются плиточным клеем, или смесью наливного пола. Если планируется стелить линолеум, не лишним будет нанести финишный слой 1-2 мм наливного пола.

Проверять или эксплуатировать полы следует не ранее, чем через месяц после завершения всех мокрых процессов с полом (заливка, укладка плитки). Более раннее включение не повредит сам кабель, однако может стать причиной растрескивания раствора/клея.

Заключение

Греющий кабель рекомендовано использовать для теплых полов. Наиболее предпочтительным способом применения является система прямого нагрева или «тонкий пол».
Среди всего разнообразия греющих кабелей лучше всего по соотношению цена — качество использовать двухжильный резистивный кабель.
Выбор нужного кабеля с требуемой удельной мощностью, его длину и шаг укладки получают в результате расчетов.
Изменять длину секции резистивного кабеля (кроме зонального) недопустимо.

Какой электрический котел лучше для обогрева загородного дома

Чтобы подобрать электрический котел, кроме принципа работы и внутреннего устройства, учитывают необходимую мощность и марку оборудования. Важными критериями выбора являются:

Автономность и возможность дистанционного управления.

Наличие контура ГВС.

Экономичность и энергоэффективность.

Особенности эксплуатации.

Выбор электрокотла для обогрева и ГВС в загородном доме или коттедже, не означает однозначного приобретения двухконтурного агрегата. Схемы с подключением к одноконтурному оборудованию бойлера косвенного нагрева, более эффективны, хотя и требуют больших материальных затрат.

Как выбрать мощность электрокотла в дом

Потребляемая мощность электрического котла, должна соответствовать отапливаемой площади помещения. Так, можно избежать перерасхода электричества или чрезмерной нагрузки на электрокотел, приводящей к быстрому выходу из строя.

Расчет мощности электрического котла, выполняют несколькими способами:

Расчет по площади, выполняют с помощью формулы, 1 кВт =10 м². К полученному результату, добавляют около 20% запаса на пиковые похолодания.

Онлайн калькуляторы – рассчитать котел, воспользовавшись одной из интерактивных программ на сайте, получится более точно, чем с помощью предыдущей формулы. Для получения результата, придется ввести информацию о рабочих параметрах системы отопления и теплотехнических характеристик здания.

При выборе, учитывают некоторые особенности отопителей. Однофазные котлы, выпускаются с мощностью до 8 кВт. Котельное оборудование подключается к обычной электросети в 220В и не требует получения дополнительных разрешений. В документах электрокотлов указано, что они относятся к классу бытовых водонагревателей.

Свыше 8 кВт, выпускаются 3-х фазные коты. Подключение выполняется к сети с 380В, что требует получения разрешения на увеличение мощности электросети.

При переключении двухконтурного котла на нагрев горячей воды, у устройства начинают одновременно работать сразу два ТЭНовых нагревателя, что создает пиковую нагрузку на электросеть. Данный фактор, учитывают при расчете мощности.

Производители наиболее надежных котлов

Самые надежные электрокотлы в ТЭНовом исполнении, выпускают европейские концерны, изготавливающие оборудование, работающее на твердом топливе и газе.

Рейтинг котлов, возглавляют немецкие Buderus Logamax E213, Bosch Tronic 5000. Немногим, им по качеству и надежности, уступают чешские Wattek ELTEK, Protherm Скат. Популярностью пользуются электрокотлы итальянских производителей, Ferroli LEB и Ferroli ZEWS, а также, Baxi AMPTEC.

Не на последнем месте в рейтинге электрического отопительного оборудования, занимает продукция российских заводов: РусНИТ, ЭВАН, Теплотех ЭВП, Savitr. Качественные и надежные электродные котлы, пока изготавливаются только в одной модификации «Галан».

Стоимость электрокотла для частного дома

Рассчитать полную стоимость отопления, можно, только зная, во сколько обойдется выбранный прибор обогрева. Дешевле всего стоят, электродные котлы. Котельное оборудование можно приобрести, начиная от 9-12 тыс. руб. Отечественные ТЭНовые агрегаты, обойдутся порядка 20 тыс. руб.

Дороже всего стоят, котлы немецкого и чешского производства. В базовой комплектации, котел Buderus, обойдется, приблизительно в 35-50 тыс. руб. Итальянские и чешские отопители, стоят несколько дешевле. За них, придется выложить в пределах 25-35 тыс. руб. Цены на двухконтурные электрические котлы для отопления частного дома, европейских производителей, порядка на 30% больше, чем у одноконтурных аналогов.
