Советы по монтажу стяжки для теплого пола

Проектирование водяного теплого пола

Первый же вопрос, с которым нужно разобраться сразу же – в каком качестве будет использоваться водяной теплый пол. Обустройство теплого пола для самостоятельного использования имеет некоторые отличия от комбинированного отопления, в котором есть несколько источников обогрева помещений.

Ключевое отличие теплых полов, которые являются единственным источником тепла – отсутствие необходимости в использовании смесительного узла. Отопительный контур подключается непосредственно к котлу. Температура нагрева в таком случае доводится до 45 градусов, причем ее настройка осуществляется прямо на котле.

Для сочетания теплого пола и радиаторного отопления обязательна установка смесительного узла. Все дело в рабочей температуре радиаторов, которая должна достигать 70 градусов – а это слишком много для напольного подогрева. Именно для этих целей используется смеситель – он подгоняет температуру теплоносителя отдельно для каждого контура.

На каждом этаже многоэтажного частного дома должен быть свой коллекторный узел и смеситель, и все они должны подключаться к единому стояку. Коллекторные узлы лучше всего устанавливать в центральной точке этажа – в таком случае длина труб до каждой комнаты оказывается одинаковой, и настраивать систему за счет этого оказывается на порядок проще.

Оптимальным вариантом будет использование заводских коллекторных шкафов, которые прошли ряд проверок на пригодность. Для выбора шкафа нужно знать количество входов и выходов, мощность насоса и характеристики смесительного узла. Коллекторный шкаф устанавливается в стену, после чего к нему можно подводить все необходимые контуры. Конечно, такие шкафы обходятся недешево, но высокая надежность и безопасность стоят того.

Также на этапе проектирования нужно определить количество труб, требуемое для обустройства системы. Можно взять приближенное значение, согласно которому на 1 м2 площади помещения требуется 5 м труб. Лучшим и наиболее популярным вариантом являются трубы из сшитого полиэтилена, которые отличаются малым весом, простотой монтажа и длительным сроком службы. Металлические трубы тоже достаточно надежны, но с ними сложнее работать, да и стоят они дороже.

Следующий этап проектирования – выбор схемы укладки труб из следующего списка:

  1. «Змейка». Такой метод раскладки оптимально подходит для небольших помещений. Шаг укладки – около 20-30 см. «Змейка» довольно проста, вот только в крупных помещениях использовать ее нецелесообразно – шаг укладки для эффективного обогрева придется сделать очень маленьким, и даже в этом случае тепло будет распределяться по комнате неравномерно.
  2. «Спираль». Данный способ сложнее предыдущего, но эффективность такой раскладки гораздо выше. Весь пол при правильном монтаже будет прогреваться равномерно, а нагрузки на трубы снизятся. Обычно спиральная раскладка используется в помещениях площадью свыше 15 м2.

Подготавливаем основание

Цель предварительных работ – выровнять поверхность основания, заложить подушку и сделать черновую стяжку. Подготовка грунтового основания производится так:

  1. Подровняйте землю по всей плоскости пола и замерьте высоту от дна котлована до верха порога. В углублении должен поместиться слой песка 10 см, подбетонка 4—5 см, теплоизоляция 80…200 мм (зависит от климата) и полноценная стяжка 8…10 см, минимум – 60 мм. Итак, наименьшая глубина котлована составит 10 + 4 + 8 + 6 = 28 см, оптимальная – 32 см.
  2. Выройте котлован на требуемую глубину и утрамбуйте землю. Проставьте на стенах метки высот и насыпьте 100 мм песка, можно вперемешку с гравием. Уплотните подушку.
  3. Приготовьте бетон М100, смешав 4.5 частей песка с одной частью цемента М400 и добавив 7 частей щебня.
  4. Установив маяки, залейте черновое основание 4—5 см и дайте бетону застыть в течение 4—7 дней в зависимости от температуры окружающей среды.

Подготовка бетонного перекрытия заключается в уборке пыли и заделке щелей между плитами. Если наблюдается явный перепад высот по плоскости, приготовьте гарцовку – выравнивающую сухую смесь портландцемента с песком в соотношении 1 : 8. Как правильно класть утеплитель на гарцовку, смотрите на видео:

Когда можно включать теплый пол

Используйте лишь то количество клея, которое было бы необходимо вам для крепления плитки и без нагревательного мата. Сама конструкция нагревательного мата, представляет собой греющий кабель, который с определенным шагом закреплен на армированной сетке. Сетка изготовлена таким образом, чтобы при заливке плиточным клеем, раствор свободно проникал сквозь нагревательный мат и плотно сцеплялся с черновым полом. В среднем толщина плиточного клея — 10 мм.

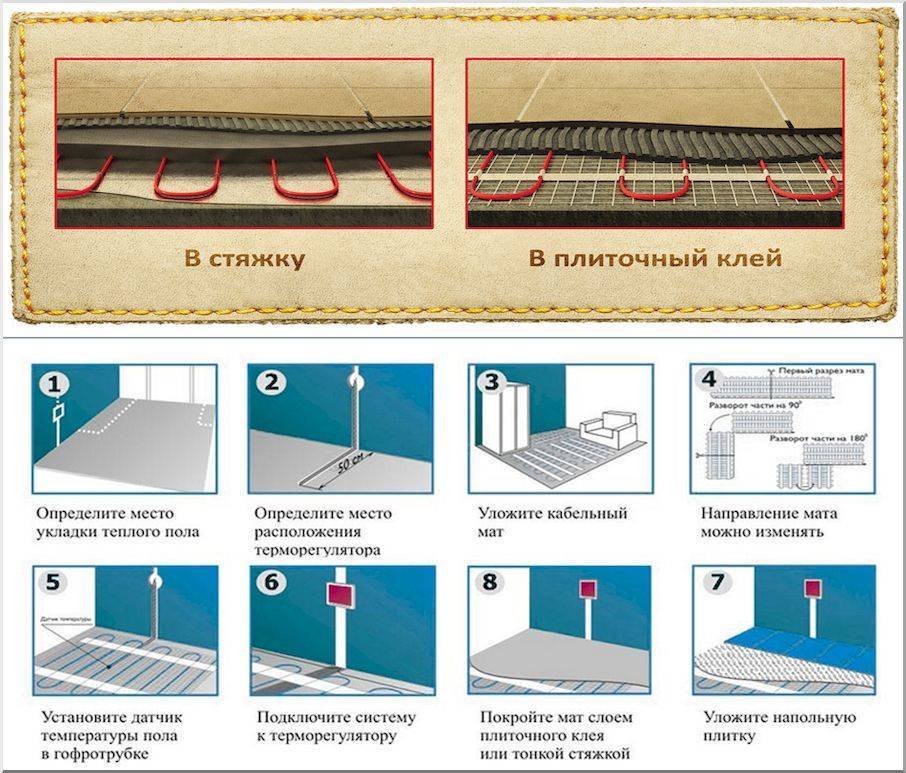

При использовании системы «электрический кабель в стяжку», толщина цементно-песочной стяжки должна составлять не менее 3 см. При стяжке менее данного значения, тепло, интенсивно вырабатываемое электрическим кабелем, будет негативно воздействовать на него, что существенно снизит срок службы системы.

При использовании электрического пола «кабель в стяжку» в качестве источника основного обогрева помещения, толщина стяжки должна быть 5-7 см, а мощность составлять 160-180 Вт/м².

В-третьих, система устанавливается только на чистую площадь, то есть свободную от массивной мебели, бытовой техники, сантехники и др. Теплый пол, при работе, требует равномерной тепловой отдачи. Если по каким-либо причинам тепловыделение происходит не равномерно, то кабель начинает перегреваться в стыках. Именно поэтому электрический теплый пол не укладывают единым куском в разные помещения при наличии дверей.

В-четвертых, при использовании электрического кабеля в стяжку, теплоизоляция рекомендована, при использовании сверхтонких нагревательных матов теплоизоляция не устанавливается. Использование теплоизоляционного и теплоотражающего материала совместно с системой теплого пола «греющий кабель в стяжку» позволяет сэкономить до 20% тепловых потерь. Как правило, в качестве теплоизоляции используется материал на основе вспененного полипропилена с фольгированным покрытием, полипропилен является прекрасным теплоотражателем, а фольга равномерным образом распределяет вырабатываемое кабелем тепло по стяжке, препятствуя обогреву полосами. В то же время, использование теплоизоляции совместно с системой теплого пола «нагревательный мат (термомат)» не допускается, так как при этом толщина плиточного клея не позволит получить плотное сцепление всей укладки с черновым полом. Получится так называемый неплотный «бутерброд», а не плотное сцепление, «ходячий» пол, просветы в растворе, влияют на устойчивость плитки. Плитка отвалится, а греющий кабель может быть поврежден; растянут или разорван.

В-пятых, это использование несовместимых с электрическим теплым полом покрытий. Для кабеля в стяжку подойдут: керамическая плитка, керамогранит, теплопроводный линолеум и ламинат, ковролин без жесткой основы. Укладка покрытий с плохой теплопроводностью запрещена, т.к. вырабатываемое электрическим кабелем тепло будет отражаться и перегревать систему, интенсивному тепловыделению будет некуда деться и оно станет воздействовать на сам кабель, что, опять же, приведет к существенному снижению срока службы электрического теплого пола. Аналогично действует и нагревательный мат, только совместимое покрытие для работы с ним — это керамическая плитка и керамогранит. Допускается использование других покрытий (паркет, линолеум, ламинат и пр.) для работы с матами с низкой линейной мощностью, с такими как Energy Light.

В-шестых, это корректное использование терморегулятора для теплого пола.

  • Не стоит превышать указанную на терморегуляторе максимальную мощность, «нагружая» его. Это приведет к существенному снижению срока службы терморегулятора. Также не стоит забывать и о пусковой мощности — при пуске система потребляет, примерно, на 20% больше чем ее номинальная мощность. Для примера: если максимальное допустимое значение терморегулятора OCD4 1999 — 3600 Вт, то максимальное значение мощности системы не должно превышать это значение, а в идеале не должно превышать значение в 2880 Вт.
  • Запрещено использовать теплые полы, запитывая их к электричеству напрямую, то есть совсем без терморегулятора. Электрический теплый пол нуждается в периодическом отключении, непрерывная работа приведет к тому, что кабель в скором времени перегорит.
  • Терморегулятор предусматривает подключение более одного комплекта теплого пола в том случае, если теплые полы используются в равных по тепловым потерям помещениях (коридор-комната, ванная-туалет, две комнаты и др.).

Стяжка для теплого пола своими руками

Подготовительные работы

Прежде всего, тщательно подготавливают основу для заливки пола:

  • очищают от мусора;
  • гидроизолируют;
  • устанавливают маяки.

Основу хорошо подметают, моют и сушат. Если есть дефекты в виде трещин или большая неровность поверхности, то этот слой после уборки можно пролить самовыравниющей смесью. На чистый, отремонтированный пол кладут слой гидроизоляции, который защитит пол от влаги, шума и послужит дополнительным слоем, удерживающим тепло.

В качестве гидроизоляции обычно используют толстый полиэтилен. Материал гидроизоляции заводят на стену, на высоту 15 см. Полосы гидроизоляции кладут внахлест.

По низу стены по всему периметру укладывают демпферную ленту. Эта лента, как правило, изготовляется из вспененного полиэтилена и предназначена для компенсации температурного расширения стяжки. Кроме того, эта лента позволяет снизить потери тепла на стыке пол-стена и предотвратить передачу ударного шума (например, топота) и вибрации из стяжки в стены комнаты.

Следующим этапом является выставление маяков, которые помогут сделать пол максимально ровным.

Стяжка для водяного теплого пола

Стяжка для водяного теплого пола довольно существенно поднимает всю конструкцию, однако, по сравнению с электрическим аналогом – это более экономичная система. Поэтому делая выбор между водяным и электрическим теплым полом необходимо взвесить все за и против.

Пирог водяного теплого пола

«Пирог» водяного теплого пола представляет собой:

  • слой гидроизоляции;
  • утеплитель;
  • фольга;
  • трубы;
  • армированная стяжка;
  • чистый пол.

Толщина бетонной стяжки для такого пола составляет 7–10 см в зависимости от многих факторов. Учитывается высота порогов в комнате, диаметр труб и другие конкретные характеристики этого помещения.

Толщина стяжки водяного теплого пола

Чтобы предотвратить всплывание труб, их необходимо закрепить. Трубы крепят к арматурной сетке или к плитам утеплителя.

Для укладки труб выбирают одну из схем:

  • змейка;
  • двойная змейка;
  • спираль.

Заливку начинают от дальней стены, продвигаясь к двери. Комнату делят на зоны, ориентируясь на маяки. Выложенный на трубы раствор разравнивается специальным правилом. Если применяются полусухие смеси, которые быстро сохнут, то максимум через 6 часов после укладки стяжку отшлифовывают.

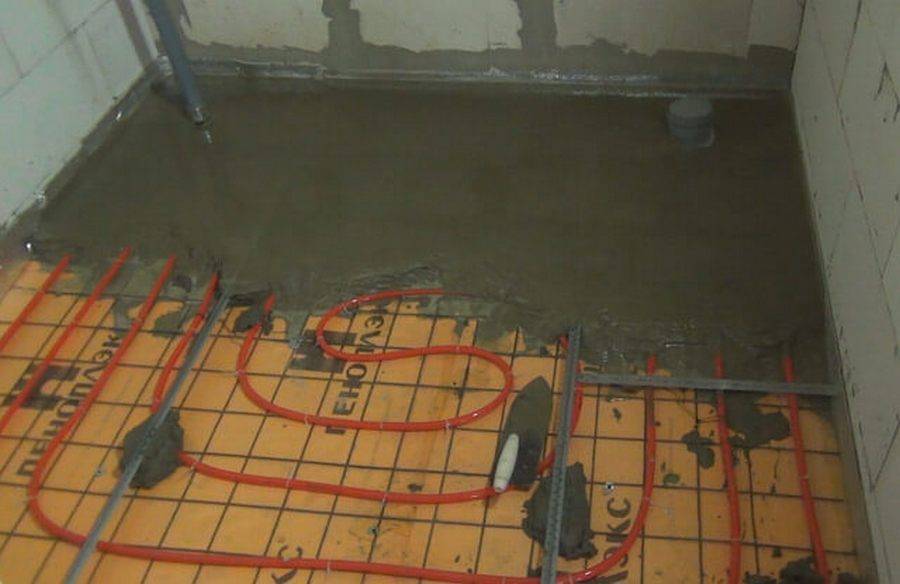

Стяжка залитая на теплый пол

Как альтернатива стяжке может применяться настильная система, которая представляет собой специальные алюминиевые пластины.

Стяжка для электрического теплого пола

Электрический теплый пол бывает трех видов:

  • кабельный;
  • пленочный;
  • в виде нагревательных матов.

Пленочный пол допускается укладывать поверх стяжки, а остальные два вида заливаются в стяжку. Заливка для этого типа полов выполняется так же, как и для водяного теплого пола, однако, следует учесть, что электрический кабель крепится непосредственно к арматурной сетке, подвешенной между специальными лагами. Термоизоляции кабель касаться не должен. Для теплого электрического пола в стяжку обязательно добавляется пластификатор.

Часто для большей надежности при монтаже электрического теплого пола применяют комбинированный способ заливки. В этом случае в утеплителе делают 10 – 15 сантиметровые отверстия, что позволяет соединить заливку с основанием. После этого устанавливают маяки и делают заливку толщиной 3 – 5 см. При этом следят за температурным режимом и влажностью воздуха в помещении. Минимальный срок высыхания, как мы уже упоминали, составляет 28 день. В этот период включать теплый пол нельзя.

Наиболее прост в монтаже пленочный теплый пол. Его толщина может быть около 2 см. Если жила такого пола перегорает, то конкретное место повреждения находят с помощью специального прибора. В таком случае специалисты точечно вскрывают стяжку и выполняют ремонт.

Положить теплый пол в стяжку при выполнении всех инструкций и рекомендаций вполне под силу домашнему мастеру. Этот процесс достаточно длительный, но выполняя работу своими руками можно значительно сократить финансовые расходы.



Чистовая

Укладка теплого пола в стяжку производится после завершение всех подготовительных и монтажных работ. В современном строительном производстве чистовое покрытие для водяного теплого пола состоит из утеплителя, гидроизоляции, нагревательных элементов, собственно стяжки, финишного покрытия.

  • Подготовка. Очищают поверхность для заливки от наплывов раствора и пыли. Затем бетонное основание пропитывают битумной мастикой, которую наносят при помощи малярного валика 250 мм.
  • Армирование. На подготовленную поверхность укладывают металлическую стеку с размером ячеек 50-100 мм. Между собой листы скрепляют вязальной проволокой.
  • Укладка утеплителя. Используют базальтовую минеральную вату и экструдированный пенопласт. Толщина слоя 50-100м. Если он 100 мм, то укладывают два ряда утеплителя по 50 мм каждый.
  • Демпферная лента. Ее наклеивают по всему периметру комнаты между стеной и полом. Лента нивелирует температурное расширение чистовой стяжки.
  • Монтаж нагревательных элементов. Если для утепления используют обычные листы пенопласта, то в них проделывают канавы, в которые укладывают трубы. Существуют рифленые маты, где места укладки труб уже подготовлены и отделаны алюминиевыми пластинами для отражения тепла.

Есть третий варианта. Теплые водяные полы монтируют из готовых блоков, которые собирают между собой на месте. В трубах уже залита специальная жидкость для нагрева.

Маяки монтируют вдоль длинной стены помещения. Первый профиль ставят на расстояние 300-400 мм от стены. Для определения горизонта используют лазерный уровень. По нему крепят первый маяк. На остальные отметку переносят при помощи строительного уровня длинной 1000-1500 мм. К заливке приступают через 24 часа после монтажа маяков.

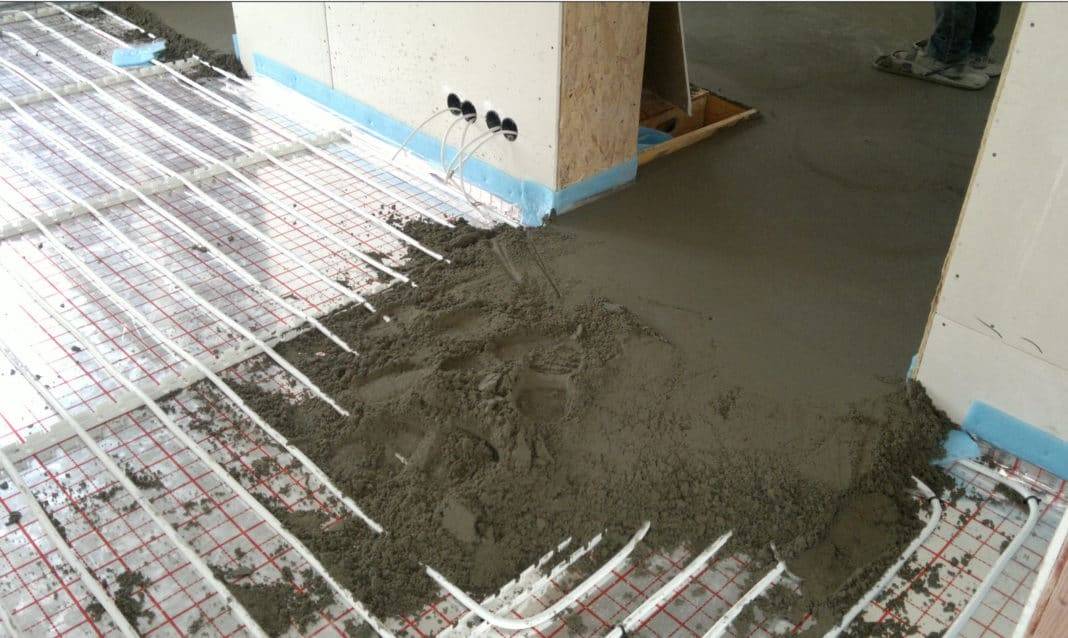

Бетонная стяжка для водяного теплого пола заливается полосами, начиная от дальнего угла. Ее толщина зависит от размера труб и способа их крепления. Среднее значение для водяного пола 50-70 мм. Поверхность с помощью правила разравнивают волнообразными движениями

В процессе заливки могут возникнуть паузы. Такие промежутки плохо сказываются на монолитности покрытия. Есть способ минимизировать потери прочности от неравномерной заливки. Перед продолжением укладки раствора крайний участок смачивают семью из воды и цемента.

Срок высыхания стяжки зависит от ее толщины и общей влажности в помещении. В среднем оставляет 10-14 суток. Если в комнате слишком жарко, то стяжку проливают одну неделю водой каждые 12 часов.

Есть способ точного поредения готовности поверхности. На бетон кладут бумажную салфетку и накрывают сверху банкой. Через 12 часов банку снимают. Если салфетка осталась сухой, то раствор высох, если влажной, то еще не затвердел до конца.

Важно! В системе теплый пол толщина бетонной или цементно-песчаной основы влияет на тепловые характеристики. Если она будет слишком тонкая 30-40 мм, то качество обогрева ухудшится

Устройство деформационных швов. Они необходимы для помещений площадью больше 20 м2. Швы нарезают с шагом 1500-2000 мм. Для этого используют болгарку и пильный круг по бетону. Ширина шва 2-3 мм. После пропила их очищают от пыли и заделывают герметикам на 2/3 глубины. Остальную часть шва замазывают цементно-песчаным раствором. Качественно сделанные деформационные швы предотвратят появление трещин в стяжке от температурных колебаний.

Подготовительные работы

Иногда при подготовке поверхности для стяжки не обращают внимания на важные мелочи, которые, на самом деле, играют большую роль. Черновая поверхность обязательно должна быть тщательно очищена от мусора, мелких камней.

Перед тем, как правильно залить теплый пол, вдоль стен комнаты, по кругу, укладывают демпферную ленту толщиной не меньше 40 мм. Она нужна для того, чтобы исключить в будущем трещины в бетонном слое от эффекта теплового расширения. Демпферной лентой нельзя пренебрегать ни в коем случае. Трещины в бетоне выведут обогревательную систему из строя очень быстро. Необходимо делать пирог теплого пола по бетону по всем нормам.

Когда площадь комнаты более 40 кв. метров, либо одна из сторон больше 8-9 метров, бетонное покрытие нужно обязательно разделить на зоны с помощью термошвов. Для этого используют Т-образную демпферную ленту. Укладывают ее до начала бетонных работ. В каждой зоне должен быть свой отопительный контур, проектируют это заранее.

Иногда строители укладывают армирующую металлическую сетку поверх теплоизоляционной плиты

Если теплоизолятор прочный, нагрузка на теплые полы не очень большая, такую сетку можно и не принимать во внимание. Сетку прикрепляют к бетону через слой утеплителя

Водяной контур скручивают с прутьями сетки. Такой способ удобен, но не во всех случаях себя оправдывает. Если армирующий слой укладывать сразу на теплоизолятор, то сетка не выдержит вертикальное давление на полы. Она будет выполнять единственную функцию — удобную фиксацию водяного трубопровода.

При использовании прочного утеплителя (пеностекла), ситуация будет иная. Если применяют мягкий утеплитель (пенопласт), стяжку требуется дополнительно армировать. Арматура, которую размещают сверху, а не в самом бетоне, нейтрализует только горизонтальные прогибы. Для предотвращения образования расколов, сетку размещают поближе к центру бетонного покрытия, над трубами.

Иногда используют вариант, когда укладывают две сетки: поверх труб и под ними.

Есть еще один способ с использованием одной сетки. Ее приподнимают над теплоизолятором на 15-20 мм, используя подкладки. Трубы укладывают сверху.

Стяжка, где водяной контур оказывается полностью в бетоне, будет прочнее. Но себестоимость конструкции теплого пола возрастает. Общая толщина бетонной прослойки окажется на 20-30 мм больше.

Разновидности составов и видов стяжки для укладки системы

Выбор стяжки должен производиться из условий плотности человеческого потока, величины и меблировки комнаты и, конечно же, финансовых возможностей владельца. Каждый из вариантов имеет свои преимущества и недостатки, поэтому лучше пристально рассмотреть каждый из вариантов, не отбрасывая какой-то просто так.

Сухая стяжка

Сухая стяжка потому так и называется, что выполняется без применения воды. Это некая сухая смесь, на которую укладывают листы толстой фанеры.

Плюсы такого метода заключаются в следующем:

  • Отсутствие влаги, грязи и большого количества пыли, которое требуется при влажной стяжке
  • Нет необходимости тратить большое количество времени на замес бетона и ожидание вызревания. Вызревание бетона это процесс высыхания, но вода в сухой стяжке не используется, поэтому нет нужды долго ждать.
  • Не требуется специальное оборудование.
  • Монтаж теплого пола можно выполнять с разбивкой на зоны, тогда как при влажной стяжке нужно сразу заливать все пространство комнаты.

Сухая стяжка для теплого пола

Имеются у сухой стяжки и минусы:

  • Не выдерживает большой влаги и большого веса, то есть не подойдет для помещений и районов с повышенной влажностью, большой плотностью людского потока и большим количеством мебели.
  • Может укладываться только на ровную поверхность, иначе не получится выдержать требуемые пропорции просыпки, будут появляться ямы и впадины.
  • Нельзя применять в маленьких помещениях и помещениях с уклоном.

Если эти минусы для вас не критичны, то можно и нужно использовать этот вариант. Толщина засыпки должна составлять не менее 3 см. Многие производители выпускают специальные наборы для засыпки. В любом случае, можно использовать керамзит или утеплители высокой плотности. Гидроизоляция нижнего слоя необходима. Толщина листового покрытия должна составлять не менее 6 см.

Полусухая стяжка

Полусухая стяжка подразумевает минимальное использование воды. Основным ее недостатком является необходимость специального оборудования, поскольку вручную столь плотный состав не получится утрамбовать в нужной степени.

Плюсы полусухой стяжки это:

  • Теплоизоляционные свойства
  • Звукоизоляционные свойства
  • Малое время вызревания

Состав для полусухой стяжки имеет следующие пропорции: 1-3-0,4 соответственно цемент-песок вода. К составу добавляют около 700 г фиброволокна на один кубометр раствора.

Укладка производится по заранее выставленным маякам. Затирку проводят с применением специальной машины, которую в большинстве больших городов можно взять в аренду.

Мокрая стяжка

Мокрая стяжка хороша только своей простотой. Все недостатки понятны каждому: грязь, большое количество требуемых материалов и необходимость армирования полимерной сеткой под электрокабель.

Но цементный раствор позволит выровнять любую черновую поверхность. Помимо цемента и песка на 1 мешок портландцемента добавляют 1 кг клея в качестве пластификатора. Расстояние от кабеля до чернового покрытия должно составлять не менее 5 мм, а сама стяжка не должна быть меньше 3-5 см. При использовании меньшего слоя раствора пол может пойти трещинами или недостаточно равномерно отдавать тепло.

В течение месяца после выполнения стяжки раствор набирает прочность, поэтому всю поверхность нужно постоянно держать влажной и накрывать пленкой.

Требования к устройству

Все требования к устройству прописаны в СНиП, что позволяет сделать качественный пол. В представленном вопросе придерживаются следующих критериев:

  • Минимальная толщина– 2 см. Приведенное значение действует для чернового и финишного покрытия. Если вместе с водными трубами используется дополнительная звукоизоляция, толщина увеличивается до 4 см.
  • Толщина должна исключать любую деформацию. В противном случае рушится финишное покрытие. Поскольку водный пол требует использование медных труб, верхнюю стяжку следует делать толще.
  • Раствор делают из цемента и песка с добавлением клея ПВА или пластификатор. Прочность готового состава должна быть 25 МПа. Минимальный показатель – 15 Мпа. Если финишным слоем выступает полиуретановый наливной пол, который потом просто окрашивают, достаточно сделать смесь прочностью в 20 МПа.

Для проверки плоскости покрытия рекомендуется использовать специальный уровень длиной в 2 м. При этом могут быть неровности до 2 мм, если финишным покрытием становится паркет, ламинат, линолеум или наливной пол на основе полимерной смеси. Если используются другие покрытия, допускаются неровности в 4 мм.

Делаем финишную стяжку

Наиболее правильным способом укрытия трубопроводов теплого пола является бетонная стяжка толщиной в 45–50 мм над трубами. Тоньше ее нельзя делать из-за риска разрушения при нагреве. А если бетон при монтаже своими руками напольного обогрева залить более толстым слоем, то он будет забирать на себя излишне много тепла.

И здесь немаловажно заранее разобраться, как выставить маяки для стяжки пола правильно на требуемую высоту. Если во время их установки допустить ошибки, то бетонная поверхность получится неровной и будет плохо распределять нагрузки

А это верный путь к повреждению труб с водой.

Финишная стяжка пола

Опасность появления трещин

При использовании традиционного мокрого вида стяжки очень важно не допустить возникновения трещин. Их появление может привести ко многим негативным последствиям:

  • станет невозможным равномерное прогревание помещения, что сведет на нет достоинства современной системы отопления;
  • неравномерное прогревание участков пола приведет к перегреву отдельных тепловых элементов и последующего их выхода из строя;
  • может пострадать финишное напольное покрытие.

Для профилактики возникновения трещин при изготовлении стяжки своими руками необходимо:

  • правильно соблюдать пропорции раствора, а также режим сушки;
  • использовать пластификаторы для повышения эластичности состава;

  • укрепить конструкцию арматурой или армирующей сеткой;
  • установить демпфер между стеной и стяжкой.

В качестве демпфера может использоваться демпферная лента или пенопласт низкой плотности. Основная его задача –  компенсировать расширение и сжатие материала в результате изменения температуры.

Какой толщины должна быть стяжка пола

Толщина стяжки над теплыми полами — немаловажный момент при обустройстве инженерных коммуникаций. Чтобы получить максимальную отдачу от подогрева и обеспечить оптимальную прочность при внешних механических нагрузках, параметры основы нужно рассчитать правильно.

Санитарные нормы указывают толщину слоя раствора для формирования обычного пола — это 40 мм. При низкой проходимости допустимо уменьшение высоты заливки. Но при обустройстве конструкций с подогревом востребованы современные материалы, собираются сложные схемы, поэтому значения рассчитываются индивидуально.

Стяжку пола, толщина которой мала, легко повредить: слишком быстрый нагрев и резкое остывание способствуют образованию «паутинки». А нагрузка от постоянных перемещений, давления мебели ускорит процесс разрушения покрытия.

Для оборудования стяжки теплого пола монтируется несколько предварительных прослоек:

  • Черновая стяжка по очищенной поверхности (ее может заменить прочная плита перекрытия).
  • Утеплитель (его примерная толщина — 1 см).
  • Для упрочнения можно использовать арматурную сетку толщиной до 10 мм.
  • Далее прокладывается металлопластиковая труба. Или устанавливается электросистема.

Окончательный слой возможен из любого уместного материала толщиной от 30 до 70 мм. Сверху укладывается декоративное чистовое покрытие. Определение нужных величин дается сложно каждому начинающему умельцу.

Минимальная толщина

Нет официально утвержденной величины, которая однозначно указывает какой должна быть минимальная толщина предполагаемой стяжки пола. Госнормы отталкиваются от начальных 20 мм, не учитывая применение металлоцемента. Если не предусмотрено армирование, профессионалы указывают высоту не менее 40 мм при стандартном диаметре труб. Ячеистость укрепляющей сетки — 100х100 мм, 150х150 мм. В таких размерах для стяжки для пола материал окажется пригодным для упрочения конструкции.

Минимум не приемлем в местах с усиленной нагрузкой (например, в технических помещениях, общих коридорах, гаражах). СНиП 3.04.01-87 (рассматривается жилой сектор) при организации отопительных разводок труб нижним порогом называет общий слой в границах 500-650 мм.

Поскольку стяжка под теплый пол незначительно расширяется при линейном нагреве, то потребуется компенсатор — по периметру комнат несколько выше предполагаемой линии покрытия проклеивается демпферная (или кромочная термоусадочная) лента, принимающая на себя излишнее давление. Ширина такого вспомогательного материала 10-15 см. Лента — это дополнительная изоляция от примыкающих охлажденных стен.

Над нагревательной разводкой пол должен возвышаться примерно на 3-4 см — это ответ мастеров тем, кто впервые работает самостоятельно и выясняет какую минимальную толщину стяжки пола нужно монтировать. Так тепло отлично распределится по поверхности, сооружение останется прочным, а помещение не уменьшится.

Максимальная толщина

Наибольшая величина стяжки для теплого пола определяется по нагрузке, в среднем поверхность должна выдерживать 200-300 кгс/м2.  Максимальная толщина не указана в нормативных документах и определяется путем инженерных расчетов. Чем массивнее слой, тем дольше будет длиться нагрев, ждать теплоотдачи от инерционной системы можно сутки и более.

Рекомендованные наибольшие параметры:

  • Для квартир, частных коттеджей — 95-100 мм.
  • Для общественных помещений — до 200 мм.
  • Для производства — 300 мм.

Высота пола должна быть не меньше 30 мм, чтобы слой оставался прочным, и не более 100 мм в жилых зданиях по принципу целесообразности. Организация пола по грунту требует добавочного утепления.

Стяжка для электрического пола

Монтаж стяжки теплого пола с электрическим обогревом состоит из тех же этапов, что и водяного. Мощность такого пола ниже, поэтому для стяжки не используют бетонную смесь, а только цементно-песчаный раствор. Также применяют «сухой» способ и укладку керамической плитки без предварительной чистовой стяжки.

Важно! Плиточный клей – это сильный реагент. Его нельзя наносить на инфракрасный теплый пол с биметаллическим покрытием

Металл начнет окисляться. Вся система обогрева выйдет из строя.

Цементно-песчаная стяжка для электрических теплых полов изготавливают и заливают по тем же правилам, что и для водяных. Есть различия в толщине слоя. Для некоторых видов пола с электрическим подогревом она составляет 20-30 мм.

Укладка пола на полистирольную основу

Полистирол – это знакомый всем пенопласт. Он обладает хорошими тепло- и звукоизолирующими свойствами, не гниет и долго сохраняет свои свойства.

Образец укладки пола на полистирольную основу

  1. Полистирольные плиты выпускаются с базовой толщиной 30 мм. Если по расчетам требуется большая толщина, черновой пол предварительно утепляют с помощью дополнительных полистирольных плит.
  2. Если полистирольную основу кладут прямо на черновой пол, его необходимо выровнять, удалить весь мусор, устранить перепады и подвижность основания.
  3. Укладывают полистирольную основу – пластины с пазами, прямые и поворотные, соблюдая план раскладки. Такие пластины выпускают на шаг 150 и 300 мм. Пластины скрепляют между собой с помощью защелкивающегося замка.
  4. Если используются универсальные пластины с бобышками, контур укладки труб может его можно быть более сложным, для удобства разметить маркером.
  5. В пазы укладывают алюминиевые пластины, а в них – трубы в соответствии с планом укладки контура.
  6. Поверх пластин можно укладывать подложку и финишное покрытие – паркет, ламинат. Если в качестве покрытия выбрана плитка, под нее необходимо уложить сухую стяжку – плиты ДСП, фанеру или влагостойкий гипсокартон.

Деревянный настильный теплый пол

Чаще всего такой пол устраивают в деревянных домах. Деревянная система может быть собрана как на основе специальных модулей, так и на реечной основе. Модульный способ укладки подразумевает использование готовых модулей из древесной плиты с пазами для укладки труб. Реечная система выполняется с помощью досок или реек.

Деревянный настильный пол

  1. Деревянные модули можно укладывать прямо на лаги с шагом 600 мм, между лагами необходимо уложить гидроизоляцию и утеплитель. Модули укладывают с промежутком в 20 мм, необходимым для компенсации температурного расширения. Модули сцепляют между собой с помощью стандартного защелкивающегося замка.
  2. Для реечного способа нужен настил чернового пола. Рейки кладут на расстоянии, достаточном для размещения труб на определенном расстоянии в соответствии с выбранным контуром.
  3. При укладке модулей или реек соблюдают заранее выполненный план раскладки.
  4. На подготовленную систему модулей с пазами кладут металлические пластины, а в них – трубы.
  5. Твердые финишные покрытия толщиной не менее 10 мм можно укладывать прямо поверх металлических пластин, уложив на них мягкую подложку для звукоизоляции.
  6. Под укладку плитки или линолеума теплый деревянный пол необходимо подготовить: уложить поверх металлических пластин плиты гипсокартона, фанеры, ДСП, закрепить их, зашпаклевать стыки. Укладку покрытия ведут обычным способом.

Теплый настильный пол, выполненный с использованием полистирольных или деревянных модулей, обеспечивает не только обогрев помещения, но и звукоизоляцию. Срок его службы зависит от качества монтажа и материалов, поэтому не стоит на них экономить.

Существует ли альтернатива бетонной стяжке?

Обычно укладка водяного контура для теплого пола ассоциируется у нас с устройством новой бетонной стяжки. Так ли необходимо в домашних условиях решать эту тяжелую задачу, заниматься трудоемкой и масштабной работой. По логике вещей, что бы обезопасить трубы отопительной системы, уложенные на пол от повреждений и придать всей конструкции необходимой жесткости и прочности, необходимо создать прочную и массивную литую конструкцию. Если вы владелец частного дома и только вчера сыграли новоселье, вопросов нет. Лучшим вариантом для монтажа теплого водяного пола станет заливка новой стяжки.

Совершенно иначе ситуация выглядит в тех ситуациях, когда вы хотите сделать подобную систему отопления на верхних этажах частного дома или в городской квартире.

Следует так же учитывать тот факт, что новая стяжка существенно уменьшит высоту потолков в жилых комнатах.

Перечисленные факторы становятся препятствием для реализации технологической возможности смонтировать у себя дома отопление по схеме «теплый пол». Однако в данном случае есть удачный, удобный и практичный вариант – альтернатива традиционной технологии. Водяной теплый пол без стяжки на сегодняшний день достаточно распространенная технология, получившая в последнее время довольно широкое распространение. Инженерное решение заключается в использовании уже готовых материалов, которые укладываются в своеобразный пирог, через который проходят трубы отопительного контура. В профессиональной среде такие системы — конструкции называются настильные (сухие).

Данная технология очень удачно подходит для жилых помещений, которые не рассчитаны под укладку новой стяжки. Обычно это межквартирные перекрытия, чердачные перекрытия. Настильные системы являются универсальными и могут использоваться практически в любых ситуациях.
