Поэтапная технология укладки водяного теплого пола

Какую подложку выбрать под ламинат?

Ламинат рекомендуется класть на подложку. Подложка должна хорошо проводить тепло, быть толщиной 1,5-3 мм и обладать средней плотностью, такой, как у специальной подложки с перфорацией.

Основные функции подложки:

  • Подложка убирает стук и скрипы, появляющиеся при ходьбе.
  • Делает пол теплее. Подложка обладает теплопроводной функцией, при покупке подложки нужно учитывать ее показатели, чтобы тепло не уходило под пол. Суммарный КТС (коэффициент теплового сопротивления) состоит из показателей коэффициента ламината и подложки, он должен быть не более 0,15 м2 К/Вт
  • При укладывании пластин ламината подложка выравнивает поверхность пола, так как способна сжиматься и растягиваться в нужных местах. Она амортизирует внешнее давление, учитывая то, что в местах крепления пластины ламината могут немного двигаться.
  • При помощи 3-миллиметрового полиэтилена можно снизить гулкость ламината от 15 до 17 Дб, при помощи войлока и полистирола – на 20 Дб.
  • Подложка обеспечивает влагоизоляцию с помощью специальной пленки из поливинилхлорида, полиизобутилена или полиэтилена толщиной 200 мкм. В современных моделях эти материалы включены в структуру ламината, иногда их покупают отдельно.

Виды подложки

Для жилых помещений подходят подложки таких видов:

  • Полиэтиленовые (дешевые, применяют, если пол ровный).
  • Пенополистирольные (с высокой теплоизоляцией, влагоустойчивостью, невосприимчивостью к температурным колебаниям и механическим нагрузкам).
  • Пробковые (не плесневеет, не сминается, хорошо сохраняет тепло и поглощает шум). Однако имеют высокую цену и может пропускать влагу, если не положить под нее полиэтиленовую пленку.
  • Битумно-пробковые и комбинированные подложки, состоящие из нескольких материалов, обладают хорошими характеристиками, но есть недостаток — пожароопасность, поэтому в жилых домах применяются редко.

https://youtube.com/watch?v=giqXfKCwT6I

Водяной теплый пол без стяжки

Если не заливать теплый пол, можно вовсе отказаться от «мокрых» процессов. Как делать водяной пол без стяжки, помогут разные методики:

  • Технология укладки теплого пола на основу из полимерных плит с выступами.
  • Сухая стяжка. Для ее создания понадобятся сыпучие материалы, нейтральные по отношению к перемене температуры, но хорошо проводящие тепло.
  • Создание в деревянной основе каналов с последующим монтажом в них алюминиевых вкладок. Далее в созданные металлические каналы вставляют трубы для теплых полов.

Как подключить теплый пол к индивидуальной системе отопления, подскажут рекомендации и выводы из сети Интернет.

Монтаж труб

Технология устройства теплого пола подразумевает применение двух различных вариаций трубок:

  • Металлопластиковых.
  • Полиэтиленовых высокой плотности.

Существует ряд инструкций, которые помогут смонтировать трубопровод максимально качественно и без проблем:

  • В местах скопления холода необходимо укладывать трубки ближе друг к другу, например, около наружных стен и окон расстояние между участками трубопровода должно быть гораздо меньше, нежели оное в центре комнаты (подробнее: “Какое расстояние между трубами водяного теплого пола”).
  • Укладка должна осуществляться на расстоянии в 150 мм от стен.
  • Между трубами минимально допустимое расстояние должно быть 100 мм, а максимум – 300 мм.
  • Для эффективного отопления не стоит делать трубопровод излишне длинным, а именно стоит укладываться в 100 м.
  • В местах стыков перекрытий трубопровод защищается металлической гильзой, длина которой должна превышать 300 мм.

Технология устройства теплых полов подразумевает несколько вариаций закладки трубопровода:

  • Укладка трубопровода спиралью с минимальным расстоянием между трубками в холодных местах и с максимальным на теплых участках.
  • Укладка трубопровода змейкой, где участки труб пролегают максимально компактно у сквозных мест и окон, но более свободно на хорошо прогреваемых участках.

Подготовка поверхности перекрытия

Для этого в зависимости ряда параметров выбирают теплоизоляционный материал:

  • когда теплый пол планируют использовать как дополнение к главной отопительной системе, будет достаточно в качестве подложки вспененного полиэтилена, имеющего отражающее фольгированное покрытие;
  • при установке теплого пола в квартире с отапливаемыми, расположенными ниже ее помещениями, используют, например, листы экструдированного пенополистирола толщиной 20-50 миллиметров или иной прочный материал для утепления;
  • если квартира находится на первом этаже в доме с холодными подвалами, потребуется насыпь из керамзита и листов пенополистирола минимум 50-миллиметровой толщины.

стяжки для теплого водяного полаТеплоизоляция для трубопроводов отопления

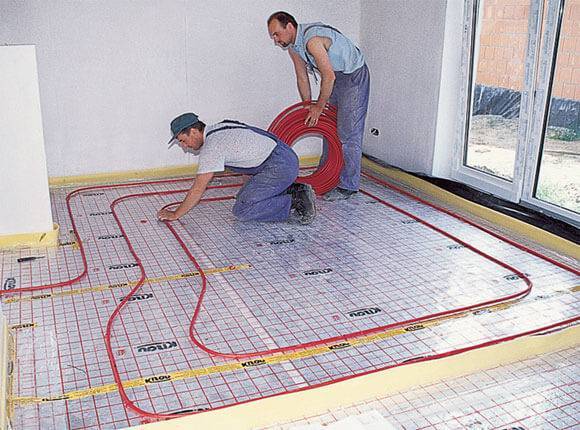

Процесс прокладки труб

Укладка труб для теплого водяного пола может быть произведена по одной из следующих схем:

простая или двойная змейка.

Прокладка труб в виде «змейки» производится при наличии необходимости дополнительно утеплить наиболее холодные зоны комнаты. При использовании простой змейки прогрев пола получается неравномерным. При укладке труб двойной змейкой практически полностью удается избежать указанного недостатка;

Простая и двойная змейка, как способы прокладки труб

  • спираль или улитка. Укладка улиткой позволяет достичь более равномерного прогрева пола, поэтому используется более часто.Прокладка труб в виде «улитка»

Далее соединяем трубы теплого пола в единый контур. Для этого, в зависимости от вида используемых труб, применяются:

  • специальные фитинги (медные, гофрированные и металлопластиковые трубы);

Средства для соединения труб

  • метод сварки (полиэтиленовые и полипропиленовые трубы).

Соединение труб методом сварки

Фиксация труб может быть произведена:

  • якорными скобами. Дюбель-скоба используется для фиксации труб на матах. Для установки применяется специальный степлер;

Приспособление для крепления трубы

  • специальными шинами. Фиксатор-шина предварительно устанавливается на поверхность пола дюбель-болтами, что занимает достаточно длительное время. Однако после проведения данной процедуры прокладка труб осуществляется быстрее, чем любым иным способом;

Специальное устройство для надежного крепления труб

  • к арматурной сетке можно прикрепить трубы проволокой или хомутами. Такой способ является наиболее дешевым и не вызывает затруднений у неопытного мастера.

Простейший способ фиксации труб

Процесс укладки труб подробно представлен на видео.

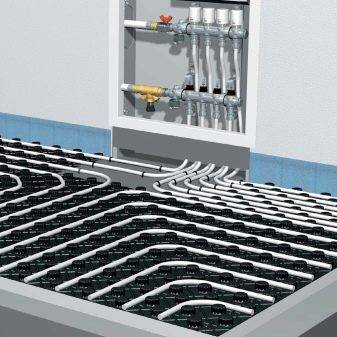

Подключение трубопровода к коллектору выполняется через специализированный распределительный узел, выполняющий следующие функции:

  • повышение в системе трубопроводов давления;регулировка температурного режима циркулирующей жидкости;равномерное распределение подачи жидкости во все смонтированные контуры.Узел распределения в механизме управления

Для подключения труб к коллектору используется специальный фитинг, именуемый евроконусом. Фитинг состоит из нескольких элементов:

  • накидной гайки, фиксирующей трубу;обжимного кольца, служащего для более надежной герметизации соединения;конуса, являющегося своеобразным переходником для трубы.

Фитинг для крепления трубы к коллектору

Схема подключения теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения

Комфорт

Эффективность

Монтаж и        настройка

Надежность

Цена

Обычный газовый,ТТ или дизельный

±

±

+

±

+

Конденсационный котел или тепловой насос

+

+

+

±

Трехходовой термостатический клапан

±

±

+

+

±

Насосно-смесительный узел

+

+

±

+

Термомонтажный комплект

±

+

+

+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

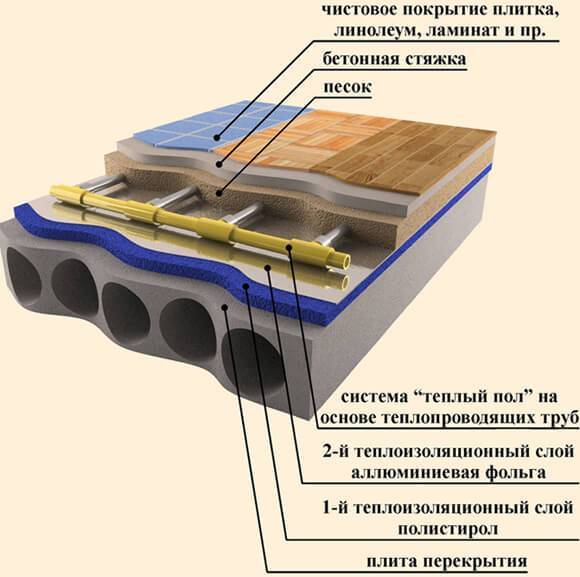

Устройство водяного теплого пола

По своей сути гидравлический пол представляет собой систему труб, по которым циркулирует жидкость определенной температуры. Нагрев производится котлом, в конструкцию которого может быть включен насос. В противном случае он может быть выведен отдельно. Насос служит для закачки остывшей воды в нагревательный прибор.

На входе в котел в обязательном порядке устанавливается манометр, позволяющий контролировать давление в системе отопления. Горячая вода поступает в систему труб через коллектор. Он служит также для отвода жидкости.

Коллектор представляет собой отрезок трубы, с двумя типами разветвителей: для горячей и остывшей воды. В составе коллектора находятся системы аварийного слива, регулировки и настройки работы системы, клапаны, препятствующие обратному току жидкости.

Как рассчитать теплые полы

Предварительно рассчитанный теплый пол, и его технология монтажа позволяют заранее определить наиболее оптимальную схему укладки труб и рассчитать количество необходимых материалов. С этой целью составляется подробная схема, на которой отмечено точное расположение всех элементов.

При этом, следует учитывать следующие правила и технические условия:

  • Места установки мебели, сантехники и других тяжелых предметов определяются заранее, после чего составляется схема монтажа. Укладка труб на этих участках не допускается.
  • Контур, состоящий из труб диаметром 16 мм, должен иметь длину не более 100 м, а при диаметре 20 мм – не более 120 м. В противном случае давление в системе будет недостаточным. Следовательно, площадь одного контура в среднем составляет до 15 м2.
  • Несколько отдельных контуров, устанавливаемых в одном месте, не должны существенно отличаться по длине. Как правило, они используются в помещениях с большими площадями.
  • Расстояние между трубами соблюдается в пределах 15 см. такой интервал предполагает качественную теплоизоляцию. При частых морозах в зимнее время, когда температура воздуха опускается ниже минус 20 градусов, шаг укладки уменьшается до 10 см. Расстояние между трубами в этом случае можно уменьшить только возле наружных стен. В северных районах потребуется дополнительная установка обычных батарей.
  • При расчетах следует учитывать, что расход труб с шагом установки 15 см составит около 7 м на 1 м2 помещения, а с шагом 10 см – 10 метров на 1 квадрат.

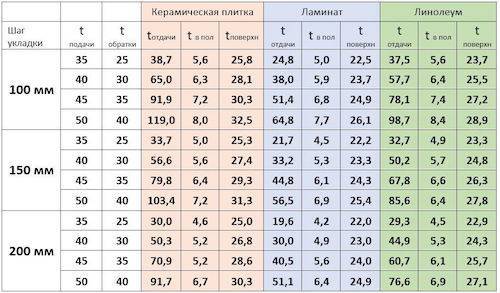

Плотность потока теплоносителя зависит от его средней температуры. Расчет этой величины выполняется путем деления суммы теплопотерь в данном помещении (Вт) на площадь с уложенными трубами (за вычетом отступов от стен). Показатель средней температуры вычисляется через ее величину на входе и выходе из контура. Разница между ними составляет примерно 5-10С. Нагрев самого теплоносителя не должен быть выше 55 градусов.

Общая длина контура рассчитывается следующим образом: активная площадь обогрева (м2) нужно разделить на размер шага укладки (м). К полученной величине добавляются размеры загибов и расстояние между контуром и коллектором. Общие исходные данные позволяют лишь предварительно рассчитать тёплые полы. Более точные регулировки выполняются на готовой системе, где используются термостаты и смесительный узел.

Как функционирует теплый пол водяной

Предназначением данной системы является поддержание в помещении заданной пользователем температуры. Для этого применяется схема стандартной укладки теплого пола внутри стяжки. Труба устанавливается равномерно по всей площади. Подогрев теплоносителя осуществляется с применением индивидуального котла. Для принудительного перемещения по контуру используется специальная помпа.

Современный теплый пол – удобное устройство. При падении температуры теплоносителя ниже определенного уровня срабатывает датчик и автоматика котла. Зажигается газовая горелка и происходит нагрев жидкости. Этот циклический процесс повторяется без необходимости вмешательства и строгого контроля. В более точных системах используют показания датчиков температуры воздуха.

Типовая схема подключения стандартного теплого водяного пола

Варианты электрических теплых полов под плитку

Наиболее часто под плиточное покрытие обустраивается один из двух видов теплых полов – нагревательные кабели либо термоматы.

Как результат, кабельный теплый пол будет неплохим вариантом в тех случаях, когда хочется обустроить обогрев по минимальной цене, а высотой потолка можно пренебречь.

В большинстве случаев более практичный вариант под плиточное покрытие – это нагревательные маты, или термоматы. Отопительная функция в них обеспечивается за счет такого же кабеля, который, однако, расположен на специальной стекловолоконной сетке. Благодаря этому достигается удобство монтажа и расчетных работ, поскольку требуется выбрать лишь необходимую площадь рулона для конкретного помещения. Кроме того, нагревательный кабель, уложенный в термоматы, уже имеет ровный шаг между витками, и не требует специальной укладки.

Что же касается инфракрасных пленочных теплых полов, то они для обустройства под плитку не рекомендуются. Инфракрасные лучи не проникают через цементно-песчаную стяжку, плиточный клей и саму плитку, поэтому единственное, чего удастся достичь при укладке такого пола – это обычная передача тепла от нагретой пленки плиточному покрытию. Помимо этого, пленочные теплые полы имеют пониженную влагостойкость, что является заметным недостатком, особенно если речь идет об укладке теплого пола в ванной под плитку. Наконец, монтаж пленочных покрытий под плиточное покрытие сопряжен с определенными трудностями, что делает его ещё более нежелательным.

По этой причине рассмотреть технологию укладки электрического теплого пола под плитку стоит на основе двух разновидностей: нагревательного кабеля и термоматов. Подготовительные работы в обоих случаях практически идентичны, а разница состоит лишь в основном процессе.

Подготовка основания

После проектирования должна обязательно проводиться подготовка пола под теплый водяной пол. Основание под трубами необходимо довести до максимально ровного состояния. Высотный перепад на каждом отдельном контуре может составлять не более 6 мм. Если черновой пол имеет слишком серьезные неровности, которые нельзя устранить простыми способами, нужно залить его бетонной стяжкой.

Подготовка к теплому водяному полу включает в себя укладку теплоизоляции, которая в зависимости от особенностей здания подбирается следующим образом:

  • Если под теплым полом располагается отапливаемая комната, то подходящим материалом будет полистирол или пенофол толщиной около 3-5 мм;
  • Теплый пол, который находится над холодным помещением, нужно укладывать на теплоизоляционный слой толщиной от 20 мм;
  • При монтаже теплого пола на первом этаже, прямо под которым находится грунт, толщину утеплителя нужно повысить до 60-80 мм.

Все конкретные величины должны в итоге суммироваться, чтобы определить для проекта, на какую глубину укладывать теплый пол.

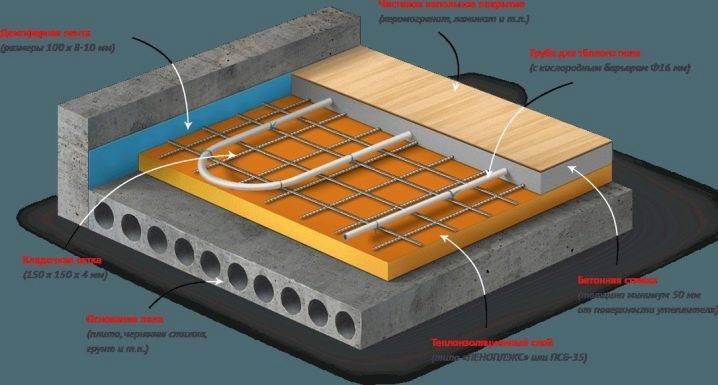

Как залить теплый пол

Если нужно установить теплый пол, эта технология монтажа поможет сделать все правильно:

  • Перекрытие очищают от загрязнений. На него укладывают гидроизоляцию и пеноплэкс.

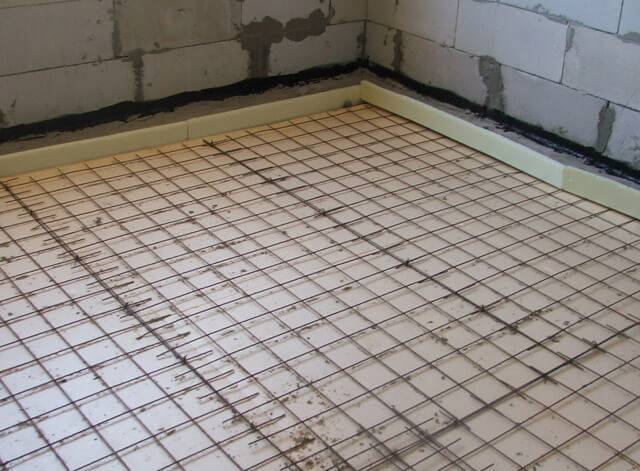

  • Далее устанавливают монтажную сетку. Ее присоединяют дюбелями через уложенный слой изоляции к несущей конструкции здания.
  • На сделанный каркас с применением хомутов укладывают трубу по трассе, предусмотренной планом.
  • Делают подключение теплого пола к котлу, проверяют работоспособность системы под давлением на 25 % выше номинального.
  • Заливка бетоном водяного теплого пола выполняется с предварительной установкой по контуру комнаты демпфирующей ленты. Общая толщина этого слоя не должна превышать 6-8 см. Расстояние до трубы оставляют от 1 до 4 см, если сверху предполагается монтаж керамической плитки.
  • Заливка теплого пола станет полностью функциональной примерно через 26 суток. Точный срок определяется не только составом раствора, но и температурой внутри помещения, режимом проветривания.

Устройство теплого пола зависит от особенностей строительной конструкции

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

  1. Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
  2. Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
  3. Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
  4. На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м2. Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

  1. «Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.
  2. Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
  3. Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: “Как сделать теплый пол в каркасном доме, какой вариант выбрать”). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.

Процесс заправки теплоносителя

До заполнения водяного пола с обогревом теплоносителем, на коллекторном узле закрывают все вентили, шланг подсоединяют к входному наконечнику. Когда планируется промывка системы, то и на выходном отверстии устанавливают шланг, противоположный конец которого заводят в канализационную систему, сливную яму или в специальную емкость.

Заливку начинают с первой петли, для чего открывают вентили на этом контуре, а все остальные оставляют закрытыми. Трубы заполняют жидкостью, выпускают воздух, в результате чего в клапанах-воздухоотводчиках раздается шипение.

На короткий период включают насос, снова раздается шум клапанов, после чего его выключают. Далее ожидают, пока полностью не выйдет воздух, и снова включают насосное оборудование. Процесс повторяют, пока не будут ликвидированы все воздушные пробки и приступают к заполнению второй петли.

Монтаж пленочного теплого пола

Пленочный теплый пол – это самая распространенная система, что в немалой степени обуславливается простотой ее укладки.

Электрический теплый пол в частном доме с нуля обустраивается по следующей технологии:

  1. Укладка отражающего материала. Настоятельно рекомендуется укладывать под пленочный теплый пол теплоотражающий фольгированный материал, который предотвратит прохождение тепла в подпольное пространство.
  2. Раскрой пленки. Пленку желательно нарезать как можно меньше, чтобы снизить количество используемых проводов. Нарезка пленки может осуществляться только по нарисованным на ней линиям разреза – это позволяет избежать повреждений внутренних элементов материала.
  3. Укладка пленки. Подготовленные нагревательные элементы выкладываются на основание и выравниваются. Крепить полосы пленки можно скотчем, но края лучше не крепить, чтобы было проще подключать их к сети.
  4. Подключение полос. На участках, где располагается токопроводящая дорожка, нужно раскрыть пленку и прикрепить к ней зажим.
  5. Изоляция контактов. Каждый контакт и участок, где полосы были разрезаны, нужно самым тщательным образом изолировать. Хорошим вариантом изоляции являются бутиловые пластины, обычно идущие в комплекте с остальными элементами теплого пола. Такими пластинами контакты попросту обжимаются.
  6. Подключение терморегулятора. Выводы пленки нужно подключить к терморегулятору, руководствуясь указаниями на его корпусе или в инструкции. Систему нужно обязательно включить и убедиться в том, что все полосы работают.
  7. Монтаж напольного покрытия. Если нагревательные элементы функционируют в штатном режиме, то можно смело накрывать их выбранным напольным покрытием.

Заключение

Обустроить теплый пол очень легко – все виды теплых полов в частном доме без проблем собираются своими руками. Готовая система обеспечит полноценный прогрев комнаты и должную степень комфорта.

Подготовка основания

Прежнюю стяжку по технологии необходимо устранить полностью, чтобы обнажилось базовое перекрытие. Сразу выровняйте поверхность перекрытия, если отклонение от горизонтали превышает 1 см. Если после удаления старого покрытия пола остались трещины, сколы и щели, используют цементную, либо гипсовую выравнивающую смесь. Далее, убедившись, что на поверхности не осталось пыли, грязи и строительного мусора, поверх нее кладут слой гидроизоляции.

Чтобы снизить непроизводительную потерю тепла, придется дополнительно утеплять перекрытие. Лишь в редких случаях оно изначально готов в этом смысле. Выбор теплоизоляционного материала определяется такими соображениями:

  • если теплый пол служит только помощником основной отопительной системы, можно ограничиться вспененным полиэтиленом с отражающим слоем фольги;
  • когда квартира расположена над отапливаемыми частями здания, требуется применять экструдированный пенополистирол толщиной 2-5 см, либо не менее прочные заменители;
  • в квартирах, разместившихся над холодным подвалом, требуется более серьезная защита — насыпают керамзит и кладут пенополистирол общим слоем 5 см и более.

Современные производители предлагают специальные утепляющие материалы для теплых полов. Одна сторона таких утеплителей имеет каналы для монтажа трубопроводов. Рекомендуется использовать минеральную вату, пенополистирол и особые маты. Чтобы укрепить слой стяжки, используют армирующую сетчатую конструкцию, к которой можно прикреплять трубы. Присоединение их обеспечивается пластиковыми стяжками, поэтому нет нужды в крепежных полосах и особых клипсах. Когда основание готово, нет смысла ждать чего-то еще — пора приступать к установке самого оборудования подогрева пола.

Заключение

Настильные теплые полы – это отличное решение для тех ситуаций, где использовать массивную бетонную стяжку невозможно из-за недостаточной мощности опорной конструкции. Кроме того, сухой водяной пол отличается сравнительно небольшой толщиной, что позволяет эффективность применять его в помещениях, где потеря даже небольшого объема свободного пространства критична. Конечно, в качестве основного отопления подобные системы не могут работать из-за низкой теплоотдачи, а вот хорошим дополнением к уже имеющейся отопительной системе они станут, тем самым делая помещение максимально комфортным.
