Особенности конструкции и монтажа слуховых окон для крыш

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

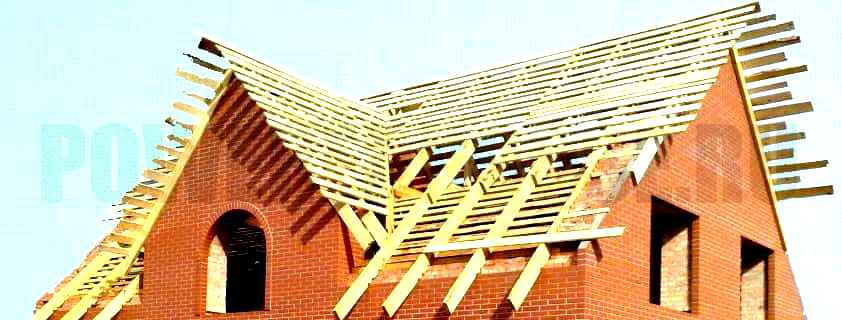

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

  1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
  2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

Если предусматривается установка проемов окон собственными силами, рекомендуется предварительно ознакомиться с особенностями монтажа данных конструкций. Расчет и обустройство окон оригинальных форм, монтаж сложных кровельных примыканий рекомендуется доверить профессионалам.

Как монтируются слуховые окна на крыше?

Конструкция кровли состоит из множества элементов, которые придают ей привлекательный и законченный внешний вид. Хотя больше 90% ее площади занимает поверхность ската, не меньшее значение имеют вспомогательные компоненты, влияющие на функциональность и срок службы. Вот, например, слуховые окна на крыше играют не просто декоративную роль, они служат для вентилирования стропильного каркаса, помогают организовать вертикальное освещение в мансарде. Несмотря на это, их устройство кажется на первый взгляд сложным, монтаж окон можно сделать своими руками, руководствуясь видео и нашей инструкцией.

Слуховыми окнами называют остеклённые проемы, расположенные на кровле здания. Ими оборудуются двускатная, вальмовая, шатровая и полувальмовая крыша . Устройство мансардных окон производится во время сборки стропильного каркаса. Монтаж «кукушки» своими руками, как их по-другому называют, решает следующие задачи:

  1. Организация вентиляции чердачного помещения. Главной задачей слуховых окон является открытие доступа воздуха в подкровельное пространство. Их устройство позволяет постоянно проветривать стропильный каркас, предотвращая загнивание древесины.
  2. Организация вертикального освещения. Устройство мансарды подразумевает организацию естественного освещения, которое поступает посредством слуховых окон.
  3. Обеспечение доступа на крышу. Другая функция слуховых окон – обеспечение выхода на поверхность крыши для того, чтобы сделать ремонт, монтаж или обслуживание своими руками.
  4. Завершение архитектурно облика кровли. Конструкция вальмовой, шатровой и полувальмовой без мансардных окон выглядит незаконченной. Монтаж этих дополнительных элементов делает внешний вид крыши богаче и привлекательней.

Учтите, что «кукушки» в первую очередь служат практическим целям, а только потом украшают кровельную конструкцию. Поэтому размеры, форма и отделка этого архитектурного выбирается так, чтобы обеспечивать максимум света, воздуха и свободный доступ на крышу.

Устройство слухового окна

Конструкция крыши со слуховыми окнами

Классическая конструкция слуховых окон – надстройка, выступающая над поверхностью крыши, которая визуально напоминает домик небольшого размера. Монтаж этого архитектурного элемента можно выполнить своими руками, если правильно сделать расчет, создать чертеж, а затем собрать каркас. Установка слуховых окон допускается при угле наклона скатов не более 35 градусов. Устройство слухового окна может имеет следующий вид:

  • С фронтоном в плоскости сооружения без боковых стенок.
  • С фронтоном в плоскости сооружения с боковыми стенками.
  • С фронтоном вне плоскости здания и с боковыми стенками.

Виды слуховых окон

Обратите внимание! Устройство слухового окна должно соответствовать строительным нормам, его размеры должны составлять не менее 10% площади чердачного помещения, но не более 0,5 ширины стены, на которой осуществляется установка. Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения

Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения. Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Учтите, монтаж вальмовой конструкции слухового окна намного сложнее, чем односкатной или двухскатной. Приступать к установке архитектурного элемента высокой сложности, имея перед собой подробный чертеж, а также необходимые инструменты. Чтобы подробно изучить процесс монтажа, можно посмотреть видео-инструкцию.

Каркас слухового окна

Разновидности слуховых окон

Слуховые окошки нередко еще именуют мансардными, потому что они расположены в деталях стропиловочной конструкции, формирующей крышу домостроения. Конструктивно эти оконные кровельные проемы типовые – проем/отверстие в кровельных плоскостях. Однако строители-кровельщики придумали разные типы этих элементов, от которых прямо зависит стропиловочная конструкция кровли домостроения:

Также эти оконные слуховые проемы отличны один от другого своей геометрической формой:

  1. В форме полукруга/арки.
  2. В форме трапеции.
  3. В форме треугольника.
  4. Прямоугольной формы в сочетании с кровлей в виде арки.

По типу кровли над проемом слухового окошка:

  1. С двумя скатными плоскостями.
  2. Вальмовые.
  3. С одной скатной плоскостью.

Небольшой экскурс в историю

Впервые слуховые окна стали использоваться архитектуре средневековой Европы, получив особое распространение в эпоху Возрождения (XV-XVI века). В готических постройках они традиционно украшались богатой лепниной или резьбой, башенками, боковыми пилястрами и фальшколоннами. Конструктивно они являлись продолжением стены фасада здания, и располагались параллельно ему. Видные издалека, подобные конструкции в изысканном декоративном обрамлении становились настоящей визитной карточкой всего здания.

Строительный термин «слуховое окно» используется только в русском языке, не имея аналогов в других странах. Так, в Европе окна в кровлях здания, со времён средневековья традиционно именуются на французский манер «люкарнами».

Слуховые окна — люкарны

В Англии и США более в ходу наименование dormer или skylight — мансардный, световой люк. Откуда же в нашем языке появилось это достаточно странное название? Имеется две версии происхождения этого наименования. Одна дана в словаре русского языка В. Даля, а другая — связана с преданием о строительстве Московского манежа.

Великий русский учёный-этнограф Даль в своём словаре даёт следующее толкование этому архитектурному термину. «Окно для слуха, проделанное в кровле». Слово «слух» ранее в разговорном русском языке имело значение и как «продушина», «вентиляционное отверстие». К этому толкованию и склоняется Даль, потому как «слушать на чердаке через это окно нечего». Широко распространена и легендарная версия, связанная с постройкой в Москве манежа. Это здание, ныне располагающееся на одноимённой, Манежной площади, было возведено в честь пятилетнего юбилея изгнания из России наполеоновских полчищ.

Как видим манеж имеет множество слуховых окон

Первоначально Манеж носил наименование Экзерциргауз, и предназначался для строевой подготовки войск, а также для смотров и парадов во время непогоды. Инициатором строительства выступил лично император-победитель Александр-I. Возведение здания было закончено за год, и принимать строение должен был лично самодержец. Но, к моменту посещения Манежа Александром произошла большая неприятность: подвесные потолки, богато изукрашенные гипсовой лепниной, по какой-то причине заметно деформировались. Это не ускользнуло от придирчивого взора императора, который приказал выявить и устранить причину дефекта.

Причина оказалась проста: деформация стропил, сделанных из лиственницы. Металлическая кровля Манежа раскалилась на летнем солнце, а вслед за ней разогрелось и чердачное пространство, сделанное без отдушин. Исправлять ситуацию было поручено инженеру-строителю Слухову, который нашёл выход в устройстве на всём протяжении кровли двух рядов вентиляционных окон. С тех пор кровельные окна стали неизменной частью конструкций всех крупных зданий, особенно крытых металлом. А в отечественной архитектуре они, по имени инженера Слухова, за ними якобы закрепилось название «слуховых».

Более подробно об истории слуховых окон:

Тонкости проектирования

Слуховые окна должны соответствовать общей архитектурной концепции загородного дома. Когда принимается решение о необходимости слухового окна на крыше; конструкция вносится в эскиз и чертеж, а затем в окончательный проект. Проектирование каркаса слухового окна и стропильной системы крыши дома проходит одновременно. Сложность проекта и параметры слухового проема во многом определяются выбранным кровельным материалом.

После того, как общий каркас будет готов, настанет очередь кровельного пирога. Чтобы он получился качественным, необходимо продумать грамотную тепло- и гидроизоляцию, подобрать финишный кровельный материал. Существуют нормативы СНиП к слуховым окнам; по отношению к частному строительству они носят скорее рекомендательный характер и предлагают наиболее рациональные приемы проектирования кровли:

Возможность обустройства. Вряд ли слуховому окну найдется место, если угол ската не превышает 35º. В таком случае рекомендуется ограничиться оконным проемом на фронтоне.

Создание проектаИсточник memphite.com

  • Размер. Минимальные параметры проема — 1,2 на 0,8 м.
  • Размещение. Главные задачи, решаемые мансардными и чердачными окнами, — это освещение и вентиляция; поэтому устанавливать их на северной стороне дома не желательно.
  • Расположение на крыше. Выбор места для оконных проемов — дело вкуса и здравого смысла. Основное пожелание состоит в том, чтобы не располагать их слишком близко к краям крыши (к коньку, карнизу, фронтонной стене — не ближе 1 м), это ослабляет надежность системы.
  • Расположение нескольких окон. Между соседними слуховыми проемами оставляют не меньше 0,8 м. Такое расстояние выдерживают для того, чтобы не возникло проблем при укладке финишного покрытия. Кроме того, близко расположенные конструкции осложняют профилактический осмотр и ремонт, а зимой усиленно накапливают снег и затрудняют его очистку.
  • Размещение мансардного окна. Расстояние проема до пола мансарды составляет не менее 1 м.

Видео описание

Об окнах для мансарды в следующем видео:

Как выбрать подходящий тип слухового окна

При определении типа слухового окна, подходящего для крыши будущего дома, выделяют приоритеты:

Если вы хотите улучшить эстетику, добавить оригинальности постройке в целом, обратите внимание на конструкцию «летучая мышь», арочный дормер или зенитный фонарь.

Если на первый план выходит освещение мансардного помещения, предпочтение стоит отдать мансардному стеклопакету. Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.. Дормеры в современном проектеИсточник makemone.ru

Дормеры в современном проектеИсточник makemone.ru

В последние годы большинство хозяев выбирают мансардные окна гораздо чаще, чем слуховые; последние можно увидеть преимущественно на домах в классическом стиле. Это объясняется несколькими причинами:

  • Мансардные конструкции обеспечивают лучший воздухообмен и пропускают на 30-40% больше света.
  • Большинство загородных домов возводятся по современным проектам. В таких постройках мансардные окна выглядят более естественно.
  • Несмотря на более высокую стоимость, в итоге мансардные окна оказываются более экономными. Их монтаж не требует изменения конструкции кровли, а работы не столь трудоемки.

Видео описание

О несомненной пользе слуховых окон в следующем видео:

Дормеры — важная часть дизайнаИсточник houzz.com

Заключение

Слуховые окна оказывают значительное влияние на общее восприятие дома, поэтому их проектируют на стадии эскиза, одновременно с домом. Ошибка в расчетах или в работе превращает оригинальную архитектурную деталь в бросающийся в глаза дефект, влияющий к тому же на надежность конструкции. Предусмотрительный хозяин поручает возведение крыши специализированной строительной организации. Квалифицированные проектировщики и опытные кровельщики обеспечат качественный результат: надежную стропильную систему, безупречную тепло- и гидроизоляцию, эстетичную отделку.

Слуховое окно с двускатной крышей

Впервые такие люкарны стали появляться в старинных городах Германии по банальной причине перенаселения. Люди, для того чтобы получить дополнительное жилое место, стали использовать резервы крыши. А люкарна с двускатной крышей обеспечивала наибольшее количество пространства и света. Кроме того, существенно преображают внешний облик всего здания в лучшую сторону. Со временем люкарны, наряду с балконами, эркерами, башенками и кровельными украшениями приобрели большое архитектурное значение.

Для рассматриваемой формы существует порядка семи различных названий, используемых в разных частях Германии: «седлообразное», «скатное», «кровельный домик», «фризское», «домик для гнома», «люкарна». Эти конструкции можно встретить на многих старинных зданиях и памятниках архитектуры. В Германии существуют законы по защите архитектурного облика города, и при реконструкции зданий застройщик обязан воссоздать облик слухового окна.


Слуховое окно с двускатной крышей

Вариации исполнения в различных стилях следующие:

  • С карнизным выступом или без него.
  • С фронтонным выступом или без.
  • С водосточными желобами или без них.

Кровля такого окна чаще всего выполняется из того же материала, что и основная. Боковые и фронтонные стенки могут быть отделаны различными материалами (шифер, дерево, штукатурка). Идеальный вариант, двускатная люкарна имеет один оконный проем. Горизонтальная конструкция, состоящая из нескольких окон, выглядит слишком широкой и громоздкой. Также стоит учитывать, что угол наклона стропил люкарны должен быть сопоставим с углом наклона основной кровли.

Люкарна с вальмовой кровлей — это одна из разновидностей конструкций с двускатной кровлей. Его передний скат обычно расположен под тем же углом, что и основная кровля, благодаря чему создается более изящный вид. При этом сохраняется полезное пространство. Такие люкарны предпочтительно покрывать металлом, однако не исключено использование керамики и шифера. Данный вид типичен для северных районов Германии, где в архитектуре очень распространены вальмовые крыши.

Требования строительных нормативов

Своды строительных нормативов предъявляют к слуховым окнам свои требования. Так, согласно СНиП, фронтоны окна, устроенного в скатной кровле, должны поддерживаться с помощью боковых стенок. Высота этих боковых стенок не должна быть менее полутора метров. Опираться боковые стенки должны на балки чердачных перекрытий, а фронтон окна — дополнительно на внешнюю стену здания. Поэтому, в соответствии с нормативами, при строительстве каркаса крыши, первоначально монтируется стропильная система, а уже после этого к стропилам привязываются стойки.

Далее обустройство слухового окна-дормера производится по схеме, прописанной в ГОСТ №12-506-81. Прилегающие к боковым стенкам дормера стропила делаются сдвоенными, а их концы обрезаются вровень с внешней стеной здания. Затем между ними стропилами устанавливаются балки, служащие перемычками. Крепить эти балки к стропильным ногам нужно при помощи накладных кронштейнов. Не допускается врубка или врезка в стропила, поскольку это ослабляет конструкцию кровельного каркаса.

Фронтонные каркасы делаются строго вертикально, вровень с внешней несущей стеной постройки. После монтажа конька дормера вновь производится проверка на вертикальность фронтона. Все соединения тщательно крепятся при помощи накладных кронштейнов и саморезов, либо сквозных болтовых соединений. Для обшивки фронтона слухового окна рекомендуется применять влагостойкую фанеру.

Все положения ГОСТа применительно к частному строительству носят скорее рекомендательный характер. Поэтому домашний мастер, самостоятельно строящий дом, может допускать отступления от строительных нормативов, но не в ущерб техническим характеристикам конструкции. Так, следует предусмотреть эффективную гидроизоляцию крыши и стен дормера, особенно в местах его сопряжения с кровлей дома.

Если мансарда жилая, то следует обеспечить нужный уровень теплоизоляции, обшив стены и крышу слухового окна утеплителем и парогидроизоляцией.

В качестве дополнительных рекомендаций можно учесть такие:

  • Если в кровле планируется устроить несколько окон, рекомендуется выдерживать расстояние между ними в 0,8-1м. Такая дистанция оптимальна для установки стропильных конструкций, и дальнейшего монтажа кровельного материала.
  • Высота верхней части проёма выдерживается в рамках 1,8-2м, чтобы человеку среднего было удобно подходить к окну, не ударяясь головой.

Как сделать слуховое окно своими руками смотрите в следующем видео:

Устройство слуховых окон

Конструкция этих окошек отвечает многим задачам, поэтому и требования к ее устройству высоки.

Следует обеспечить:

  1. Надежную прочность.
  2. Достойную степень освещения.
  3. Хорошую вентиляцию.
  4. Визуальную гармонию с архитектурой дома.

Система оконной кровли снабжена своей стропильной основой, обрешеткой, кровельным настилом и водосточной трубой.

Создание объекта проходит по правилам кровельного пирога. При устройстве слухового объекта соблюдается указанный ниже технологический процесс, и используются исключительно указанные в проекте элементы.

Техпроцесс начинается с проектирования и разработки чертежа. Тут учитывают свойства стройматериалов, и делают расчеты нагрузок (ветра, температуры, количества осадков). Отбирают детали крепежа и элементы соединения. Принимают решения по гидроизоляции, водоотводу и герметизации. Выбирают:

  1. тип конструкции;
  2. число окошек;
  3. размеры конструкции (в соответствии с несущими свойствами);
  4. метод крепления к крыше строения.

Каркас устанавливается по правилам возведения стандартной кровли с устройством стропильной системы и обрешеткой, настиланием покрытия для крыш, закреплением сливной трубы, возведением конька и обеспечением защиты примыканиям.

Работы ведут параллельно с монтажом главной крыши здания. Если объект встраивается в уже имеющуюся кровлю, то достаточно определить место внедрения и соблюдать правила СНиП:

  1. Место будущего каркаса предварительно укрепляется стропилами. Врезку в них делать нельзя, во избежание уменьшения показателей прочности кровли.
  2. Горизонтальные деревянные балки закрепляются параллельно внешним стенкам дома. Затем добавляются вертикальные.
  3. Соединяются детали единым поперечным бруском. Сформированная рамка крепится к верхней балке. Стык элементов происходит с участием металл-приборов: болтов и анкеров. Врезка или врубка не создаст нужной прочности. До закрепления деталей делают горизонтальную и вертикальную выверку балок.
  4. Обрешетка устанавливается на каркас с участием брусков или оцинкованного профиля. Расстояние делается в 50 см.
  5. После каркасной части возводится коньковый брус и делается сборка стропильной зоны окна.
  6. Фронтоны зашиваются фанерой (устойчивой к влаге) вровень с наружной стеной.
  7. Изнутри закрепляется слой гидроизоляции (проходятся герметикой по всем стыкам). Если нужно делается утепление.
  8. Покрывают кровлю, зачастую, таким же стройматериалом, что и площадь крыши дома.
  9. Крепление обшивки на обрешётку. Тут применяется материал, подходящий для отделки помещения, или деревянные полоски в горизонтальном или вертикальном положении.

Облицовку стен на фасаде часто делают из стального сайдинга. Этот стройматериал практичен и обеспечивает надежные защитные функции. Визуально он облагораживает стены оконных объектов и вносит гармонию в стилистику.

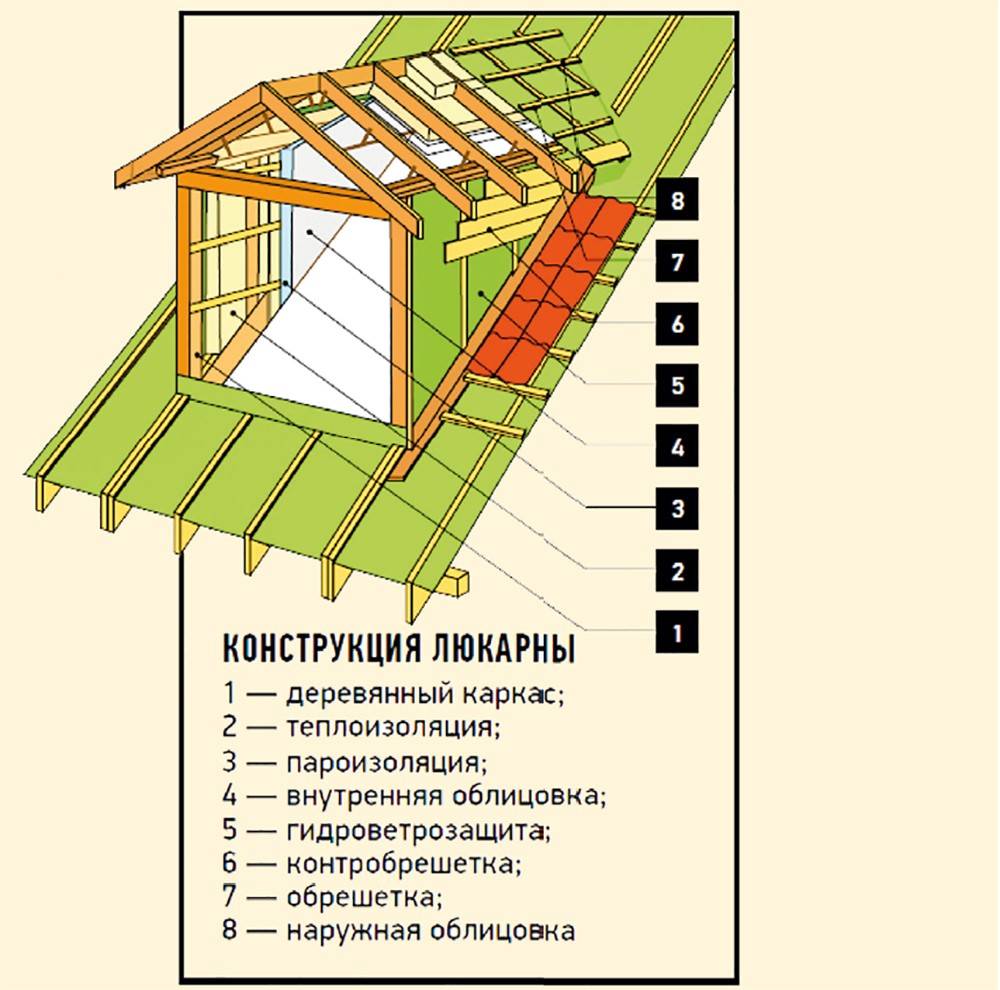

Устройство люкарны на разрезе.

Как сделать работы своими руками?

Алгоритм:

  1. Возвести каркас и установить обрешетку с интервалом в 50-55 см.
  2. Внедрить конек.
  3. Собрать стропильную систему.
  4. Установить каркас к стропильным ногам кровли (если с нуля) или выпилить для него место (в уже существующей крыше, где нельзя повреждать несущие бревна).
  5. Закрепить каркас.
  6. Обшить фронтоны фанерой (влагозащитной).
  7. Прикрепить слой гидроизоляции.
  8. Покрыть объект кровельным стройматериалам, и избежать ошибок в зонах примыкания (чтобы в будущем не было мест протекания влаги).

Внутри такие объекты обшиваются соответствующей отделочной доской или обычной вагонкой. Строительные смеси, по типу штукатурки, в этих работах не используют.

Требования

ГОСТ 23166-99 содержит рекомендуемые характеристики пластиковых оконных блоков. При составлении архитектурных проектов специалисты применяют эти критерии:

  • наибольшая площадь 6 м 2 ;
  • наибольшая площадь створки 2,5 м 2 ;
  • масса открывающейся створки – до 75 кг;
  • расхождение длин диагоналей до 2 мм, если диагональ 1400 м и больше – 3;
  • предельно допустимая высота окон в мм — 2750.

Максимально допустимая ширина в мм — 2670. При наибольшей высоте предельный показатель составляет 1770.

Монтажная глубина. Для изделий из металлопластика составляет 5,8-1,20 см, зависит от параметров профиля. Производители усовершенствуют технологии, увеличивая толщину пластикового окна, поскольку это повышает звуко- и теплоизоляцию остекления.

Производители металлопластиковых изделий иногда пренебрегают рекомендациями из нормативных документов о максимальных параметрах, превышают их. При заказе остекления следует ориентироваться на цифры из документов по стандартизации.

Если сделать это технически невозможно, специалист под свою ответственность может принять решение о превышении допустимых норм.

Требования распространяются на изделия из профилей ПВХ, изготавливаемые, реализуемые и устанавливаемые в Российской Федерации.

ГОСТ 30674-99 действует для изделий, окрашенных, ламинированных и выполненных способом коэктрузии профильных конструкций. Согласно ему, параметры таковы;

  • наибольшая площадь створок — 2,2 кв.м;
  • наибольшая масса двигающихся элементов небелого цвета — 60 кг;
  • расхождение длин диагоналей (в мм) до 1400 не может превышать 2, а при диагонали свыше 1400 — 3.

Наибольшая ширина канавки, появляющейся при соединении металлопластиковых профилей сваркой, по стандартам не превышает 5 мм, ее глубина — 1 мм.

Оконные блоки с габаритами, превышающими нормативные, подлежат экспертизе для проверки их качества и безопасности.

Рекомендованные для многоквартирных домов

Массовое возведение типовых многоэтажек началось еще в СССР в 30 годы. Строят их и сейчас. Нормативы неоднократно переоценивались, изменялись и дополнялись.

Конструктивные особенности классического слухового окна

Стандартное слуховое окно – это конструкция прямоугольной формы, являющаяся дополнительной кровельной надстройкой. Её предназначение состоит в том, чтобы, не пропуская атмосферные осадки в подкровельное пространство, обеспечивать туда доступ свежего воздуха и дневного света.

Обычное слуховое окно устанавливается в промежутке между стропилами, для того чтобы не нарушать несущую конструкцию крыши. При необходимости обеспечить больший доступ воздуха допускается установка нескольких слуховых окон в пространствах между стропилами в один ряд или друг над другом.

Классическое слуховое окно выглядит, как стеклянная оконная рама с вентиляционными отверстиями вокруг неё, прикрытыми вентиляционной решёткой в виде жалюзи. Если окно имеет небольшие размеры, то оно, как правило, закрыто только вентрешёткой.

Зачастую подобный тип оконных проёмов совмещает в себе функцию дверей для свободного выхода на поверхность крыши, если здание не оборудовано пожарной лестницей.

Температурные значения, отличающиеся в большую сторону, будут чреваты образованием конденсата на внутренней конструкции. А это, в свою очередь, может потребовать использования специальных материалов, способных противостоять повышенной влажности.

С подобными неприятностями борются при помощи установки слуховых окон, которые бывают разных форм и конструктивных особенностей.

Самые популярные – это:

односкатные. Одни из самых давно используемых и конструктивно наиболее простых слуховых надстроек на кровле. Угол наклона крыши этого окна должен быть около 150. Увеличение этого размера допустимо только при значительном уклоне самой крыши.При несоблюдении этого правила возможно затекание воды в месте стыка основной крыши с крышей слухового окна, что потребует дополнительных мер по гидроизоляции этого участка;

двухскатные. Также как и односкатные, устанавливались на крышах ещё со времён средневековья. Подтверждением тому служат многие исторические памятники архитектуры, до наших дней сохранившие эти украшения на крыше.

Отличительной особенностью двухскатной слуховой конструкции является относительная сложность её установки. Для этого необходимо правильно рассчитать стыковку всех её составляющих, как между собой, так и с конструкцией основной крыши. Но сложность изготовления двускатного слухового окна (по сравнению с односкатным) полностью оправдана большей практичностью в плане распределения водных потоков.

Визуально два ската на крыше этого окна выглядят, как законченная архитектурная форма, и не требуют никаких дополнений.

Материалы для боковых и переднего фронтонов слуховых окон могут повторять те, которыми отделан фасад здания, но сразу приобретают вид декоративного элемента, если их наружная отделка выполнена в контрасте с отделкой фасада.

Крыши слуховых окон, в отличие от фронтонов, обычно покрываются тем же материалом, которым покрыта основная кровля.

Устройство

Слуховые окна имеют разную форму. Над такой конструкцией устанавливается двухскатная или односкатная крыша.

Односкатная разновидность самая распространенная. Сход снега с нее бывает в сторону стеклопакета, что может вызвать его разрушение. Поэтому скат крыши необходимо делать больше, чем в других вариантах. Смотрится иногда нелепо, поскольку ее «шапка» значительно выделяется на общем фоне.

Собирать двухскатные крыши сложнее, потому что необходимо, чтобы конек был повышенной прочности. Зато с функцией водоотвода они справляются значительно лучше, да и смотрятся аккуратнее, чем односкаты.

Другие геометрические формы при современном уровне технологий и разнообразии материалов может позволить каждый хозяин.

Классификация устройства

Различаются количеством скатов и общей формой:

  • односкатные, двухскатные, четырехскатные (вальмовые);
  • плоские (французские), а также арочные;
  • треугольные и трапециевидные.

Застекление может выполняться частично, как дополнение оборудуются вентиляционные решетки. Конструкции могут быть и вовсе без стекла, его полностью замещают конвекционные жалюзи.

Архитектурные особенности

Особую популярность имеют треугольные варианты для крыши, по параметрам вертикальных проекций они приближены к равносторонним треугольникам с углами скатов, приближающимися к 30 °. Как правило, их фронтон находится заподлицо с фронтоном здания.

Главное достоинство такого варианта в том, что треугольная конструкция полностью решает вопросы с герметизацией всего элемента: конёк надежно защищен, а в основании не имеется стыков изоляции. Вода сразу же попадает в водоотводящие желоба, потому что окно сформировано заподлицо с общим фронтоном.

Конструкция и монтаж

Схема постройки проста, сложность может вызывать у новичка лишь наименование конструктивных элементов крыши. Конструкции имеют свой каркас и пришиваются к каркасу основной кровли.

Каркас двуската

Проектируется таким образом, чтобы окно находилось между стропилами крыши дома. В местах соприкосновения их усиливают: формируют двойные стропила.

Строительство регламентируется правилами ГОСТа 1250681:

  1. Несущие стропила не должны выходить за пределы плоскости здания.
  2. При установке и крепеже недопустимо врезаться в основу кровли, т.е. врубка запрещена, поскольку это уменьшает крепость основной конструкции. Крепление производится на гвозди или саморезы необходимой длины.
  3. Фронтон окон должен находиться строго вертикально, в одной общей плоскости.
  4. В соответствии с габаритом выбираются две стропилины для формирования фронтонного треугольника, которые крепятся к коньку.
  5. Полученный каркас зашивается устойчивой к влажности фанерой или обрешеткой, после чего укладывается финишное покрытие.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
