Электрические цепи и их разновидности

Электрическая цепь представляет собой комплекс устройств и отдельных объектов, которые связываются заданным способом. Они обеспечивают путь для прохождения электротока. Для характеристики отношения заряда, протекающего в рамках каждого отдельного проводника за некоторое время, к продолжительности этого времени используется определенная физическая величина. И это сила тока в электрической цепи.

В состав такой цепи включены источник энергии, энергопотребители, т.е. нагрузка и провода. Они делятся на две разновидности:

• Неразветвленные – ток, движущийся от генератора к энергопотребителю, не меняется по своему значению. Например, это освещение, включающее в свой состав только одну лампочку.
• Разветвленные – цепи, имеющие некоторые ответвления. Ток, двигаясь от источника, разделяется и идет на нагрузку по нескольким ветвям. При этом его значение меняется.

Примером может служить освещение, включающее многорожковую люстру.

Ветвь являет собой один или несколько компонентов, соединенных последовательно. Движение тока идет от узла с высоким напряжением к узлу с минимальным его значением. При этом входящий ток на узле совпадает с выходящим.

Цепи могут быть нелинейными и линейными. Если в первых существует один и более элементов, где есть зависимость значений от тока и напряжения, то у вторых характеристики элементов не имеют такой зависимости. Кроме того, в цепях, характеризующихся постоянным током, его направление не меняется, а при условии переменного тока происходит его изменение с учетом параметра времени .

Назначение и определение импеданса

Практически ни одно электронное устройство не обходится в своей схеме без резисторов. Являясь пассивными элементами, они имеют основное предназначение — ограничивать величину тока в электрической цепи. Кроме токоограничения, они служат делителями напряжения или шунтами в измерительных приборах.

Электрическое сопротивление — это величина, имеющая физическую природу и характеризующая возможность проводника пропускать электрический ток. Принцип работы резистора был описан выдающимся экспериментатором Омом. Позже в его честь и была названа единица измерения электрического сопротивления — Ом. Учёный, проводя ряд экспериментов, установил зависимость между силой тока, напряжением и сопротивлением в проводнике. В результате была выведена простая формула, известная как закон Ома: I = U/R, где:

• I — проходящая через проводник сила тока, измеряемая в Амперах;
• U — напряжение, приложенное к проводнику, единица измерения — Вольт;
• R — сопротивление проводника, измеряется в Омах.

Позже устройства, использующиеся только в качестве элементов сопротивления в электрических цепях, получили название — резисторы. Такие приборы, кроме величины сопротивления, характеризуются мощностью, рассчитывающейся по следующей формуле: P = I2 * R. Полученная величина измеряется в Ваттах.

В схемотехнике используется как параллельное, так и последовательное соединение проводников. В зависимости от этого изменяется и величина импеданса участка цепи. Вид соединения, если он не используется для подбора нужного значения, как раз и характеризует применение резисторов в первом случае как токоограничителей, а во втором — как делителей напряжения.

На схемах резисторы обозначаются в виде прямоугольника и подписываются латинской буквой R. Рядом указывается порядковый номер и значение сопротивления. Например, R23 1k обозначает, что резистор с номером 23 имеет сопротивление, равное одному килоОму. Полоски, изображённые внутри прямоугольника, характеризуют мощность, рассеиваемую на проводнике.

Фундаментальный закон сохранения энергии гласит: энергия никуда не исчезает и из ниоткуда не появляется, а только изменяет форму. Поэтому при ограничении тока часть энергии трансформируется в тепло. Именно эту часть и называют мощностью рассеивания резистора, т. е. такую её величину, которую может выдержать сопротивление без изменения своих параметров.

Сам по себе резистор может иметь различную конструкцию и вид. Например, быть проволочным, керамическим, слюдяным и т. п. Маркируется он тремя способами:

1. Цветной полосочной системой. Каждая полоска отвечает за определённый множитель. Расшифровку полосок можно взять из справочников или онлайн-калькуляторов.
2. Цифрами и буквами. Число указывает непосредственно значение сопротивления, а буква — множитель. Например,15M — пятнадцать мегаОм.
3. Цифровая. Обычно используются три цифры, первая и вторая обозначают значение сопротивления, а последняя — множитель. Например, 103 — десять килоОм.

Поэтому видя, какие резисторы установлены в схеме, даже начинающему радиолюбителю не составит труда рассчитать общее сопротивление, особенно используя онлайн-калькулятор параллельного соединения резисторов или последовательного. В случае невозможности различить маркировку на корпусе его сопротивление возможно измерить мультиметром. Но опытные электротехники знают, что для точного измерения понадобится один вывод сопротивления отсоединить от схемы. Связано это как раз с видом подключения проводника.

Зачем нужно рассчитывать ток

На большинстве электроприборов указывается мощность потребления. Это необходимо для того, чтобы правильно вести учет потребления электроэнергии. Но для всего остального значение мощности несет мало информации. Параметры автоматов защиты и плавких вставок, сечение электропроводки, требуют знать протекающий ток или, как говорят электрики, ампераж нагрузки.

Вам это будет интересно Расчет эквивалентного сопротивления

Простой пример: какой паяльник сильнее перегружает электропроводку, 42-х вольтовый на 80 Вт или 220-и вольтовый на 100 Вт? Логичный ответ, что более мощный, является неправильным. Ведь на самом деле, при включении второго паяльника в сети протекает ток около 0.5 А, а при включении первого — почти 2 А. Соответственно, для таких устройств требуется различная электропроводка и номинал защитных устройств. При одинаковой толщине проводов питания нагрев будет сильнее, при работе с низковольтным инструментом.

По этой же причине в линиях электропередач стремятся по максимуму повысить передаваемое напряжение. Поскольку мощность нагрузки остается одинаковой, при более высоком напряжении по проводам протекает меньший ток и поэтому:

• Снижаются потери;
• Уменьшается нагрев;
• Снижается сечение проводов и, как следствие, их масса и нагрузка на опоры линий электропередач.

Высоковольтная опора ЛЭП

Что такое Сила тока. Ампер [А]

Сила тока представляет собой скорость, с которой электрический заряд течёт по проводнику. Один ампер равен заряду в один кулон, который проходит через проводник за одну секунду. Один кулон представляет собой очень большой заряд, поэтому в большинстве устройств эта величина измеряется в миллиамперах.

Сила тока зависит от сечения проводника и его длины. Это необходимо учитывать при планировке сооружений, а также выборе электрических приборов. Хотя большинству не следует задумываться на этот счёт, поскольку это задача инженеров и проектировщиков.

Сколько Ватт в 1 Ампере?

Для определения мощности цепи также важно понятие напряжения. Это электродвижущая сила, перемещающая электроны

Она измеряется в вольтах. Большинство приборов имеют в документации эту характеристику.

Чтобы определить мощность при силе тока в один ампер, необходимо узнать напряжение сети. Так, для розетки в 220 вольт получится: P = 1*220 = 220 Вт. Формула для расчёта: P = I*U, где I — сила тока, а U — напряжение. В трёхфазной сети нужно учитывать поправочный коэффициент, отражающий процент эффективности работы. В большинстве случаев он составляет от 0,67 до 0,95.

Оборудование для защиты сети от короткого замыкания

Вы уже знаете, как посчитать амперы, зная мощность и напряжение, или вычислить мощность, когда известны сила тока и напряжение. Но иногда даже точные и верные расчеты не спасают от короткого замыкания. ЧП может случиться на трехфазной линии по не зависящим от пользователя причинам: попадание постороннего объекта на провода, обрыв из-за падения дерева. В таком случае даже если вы максимально правильно рассчитали силу тока по мощности и в вашем доме самая идеальная проводка, возможен пожар или выход электроприборов из строя. Защитить свою сеть можно следующими способами:

• поставить плавкий предохранитель. Если амперы в электроцепи превысят допустимые значения, то предохранитель расплавится, цепь будет нарушена. Цена плавкого предохранителя – 400-600 рублей. Выбирайте товар отечественного производства, рассчитанный на работу с нашими электросетями;
• установить автоматический выключатель. Это современное оборудование, которое надежно защищает бытовые приборы от преждевременного выхода из строя вследствие проблемы с проводами. Стоит от 200 до 2 тысяч рублей. Сработает за секунды в отличие от плавкого предохранителя, которому на размыкание потребуется примерно полминуты. При подключении изучите подробную информацию о маркировках проводов.

Автоматический выключатель тока защитит бытовую технику от поломок из-за короткого замыкания сети.

Необходимость перевода ампер в киловатты

Мощность и сила тока две основные характеристики, которые необходимо знать, чтобы правильно установить защитные устройства при работе с электрическими приборами, подключаемыми к сети. Каждый подключенный к сети прибор должен быть защищен индивидуально подбираемыми защитными устройствами. В то же время, проводка электросети может оплавиться и загореться, если защитные устройства подобраны неправильно и не соответствуют техническим характеристикам сети. Ведь все электрические провода, которые используются, имеют собственную токонесущую способность, зависящую от сечения жилы провода, причем нужно учитывать материал, из которого эти жилы произведены.

Защитные устройства обычно срабатывают при скачках напряжения, которые могут вывести из строя приборы, включенные в сеть на этот момент. Чтобы этого не произошло, защита должна отключить ветку, к которой подключены маломощные приборы. Но на реле стоит только обозначение силы тока в амперах. А электроприборы, которые мы включаем в сеть, маркируются потребляемой мощностью в ваттах и киловаттах. Связь между мощностью и силой тока очень тесная.

Чтобы это понять, нужно разобраться в терминологии и принципах действия электрической сети.

• Обычно рассматривают напряжение в сети, которое представляет собой разность потенциалов, то есть работу, которая происходит при перемещении электрического заряда от одной точки в электрической сети к другой. Напряжение в любой электрической сети обозначается в вольтах.
• Силой тока, которая измеряется в амперах, называется число ампер, проходящих по проводнику за определенную единицу времени.
• Мощностью тока называется скорость перемещения заряда по проводнику и измеряется она в ваттах или киловаттах.

Чтобы электрические приборы высокой мощности могли нормально работать в сети, она должна обладать высокой скоростью передачи энергии, проходящей через эту сеть, то есть в сети должен быть ток высокой мощности. Поэтому автоматы, которые срабатывают на увеличение нагрузки на прибор, должны иметь более высокий порог реакции на пиковую нагрузку, чем для менее мощных устройств, подключаемых к данной конкретной электрической сети. Для создания резерва безопасности работы таких автоматов и возникает необходимость расчета точной нагрузки.

Формула Закона Джоуля-Ленца

Величину резистора для изготовления блока нагрузки для блока питания компьютера мы рассчитали, но нужно еще определить какой резистор должен быть мощности? Тут поможет другой закон физики, который, независимо друг от друга открыли одновременно два ученых физика. В 1841 году Джеймс Джоуль, а в 1842 году Эмиль Ленц. Этот закон и назвали в их честь – Закон Джоуля-Ленца.

Потребляемая нагрузкой мощность прямо пропорциональна приложенной величине напряжения и протекающей силе тока. Другими словами, при изменении величины напряжения и тока будет пропорционально будет изменяться и потребляемая мощность.

где

P – мощность, измеряется в ваттах и обозначается Вт;

U – напряжение, измеряется в вольтах и обозначается буквой В;

I – сила ток, измеряется в амперах и обозначается буквой А.

Зная напряжения питания и силу тока, потребляемую электроприбором, можно по формуле определить, какую он потребляет мощность. Достаточно ввести данные в окошки ниже приведенного онлайн калькулятора.

Онлайн калькулятор для определения потребляемой мощности
Напряжение, В:
Сила тока, А:

Закон Джоуля-Ленца позволяет также узнать силу тока, потребляемую электроприбором зная его мощность и напряжение питания. Величина потребляемого тока необходима, например, для выбора сечения провода при прокладке электропроводки или для расчета номинала.

Онлайн калькулятор для определения силы тока в зависимости от потребляемой мощности
Потребляемая мощность, Вт:
Напряжение питания, В:

Например, рассчитаем потребляемый ток стиральной машины. По паспорту потребляемая мощность составляет 2200 Вт, напряжение в бытовой электросети составляет 220 В. Подставляем данные в окошки калькулятора, получаем, что стиральная машина потребляет ток величиной 10 А.

Еще один пример, Вы решили в автомобиле установить дополнительную фару или усилитель звука. Зная потребляемую мощность устанавливаемого электроприбора легко рассчитать потребляемый ток и правильно подобрать для подключения к электропроводке автомобиля. Допустим, дополнительная фара потребляет мощность 100 Вт (мощность установленной в фару лампочки), бортовое напряжение сети автомобиля 12 В. Подставляем значения мощности и напряжения в окошки калькулятора, получаем, что величина потребляемого тока составит 8,33 А.

Разобравшись всего в двух простейших формулах, Вы легко сможете рассчитать текущие по проводам токи, потребляемую мощность любых электроприборов – практически начнете разбираться в основах электротехники.

КАК РАССЧИТАТЬ РАСХОД ЭЛЕКТРОЭНЕРГИИ

ИЗМЕРЕНИЕ РАСХОДА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

Счетчик электроэнергии показывает количество потребленной энергии в киловатт-часах, то есть мощность в тысячу Ватт, которая расходовалась в течении одного часа — 1кВт-час.

КАК ИЗМЕРИТЬ РАСХОД ЭЛЕКТРОЭНЕРГИИ

Для измерения расхода электроэнергии за определенное время надо из текущих показаний счётчика вычесть предыдущие показания. Если последняя цифра справа отделена запятой, то она показывает десятые доли киловатт-часа и при списывании не учитывается. Десятые доли киловатт-часа – показания после запятой или показания в красном окошке после запятой не считаются.

РАСЧЕТ МОЩНОСТИ НАГРУЗКИ

Иногда возникает необходимость узнать, сколько потребляют отдельные электроприборы в данный момент времени. Для этого необходимо отключить ненужные приборы, включить нужные. Далее посчитать количество оборотов диска или количество импульсов за одну минуту и рассчитать мощность нагрузки по формуле:

W = (n * 3600)/(Imp * t), кВт

где W — потребляемая мощность за час, n — количество импульсов или оборотов диска за определенный период времени, Imp — количество импульсов или оборотов диска соответствующих 1 кВт*ч, t — время в секундах.

Расчет

Вычисление мощности трехфазной системы дело затруднительное, потому что в сети ток не постоянный, а переменный.

При постоянном токе мощность рассчитывается путем умножения напряжения и силы тока. При переменном токе все величины нестабильны из-за наличия нескольких фаз. Также имеет значение способ соединения. При однофазной системе мощность рассчитывается также путем умножения напряжения и силы тока, но с учетом коэффициента мощности-cos, который характеризует сдвиг фаз при реактивной нагрузке между напряжением и током.

Вычисление происходит по следующей формуле полной расчета мощности по току в трехфазной сети:

Pобщ=Uа∙Iа∙cosа+ Ub∙Ib∙cosb+ Uc∙Ic∙cosc

где U-напряжение, I-сила тока, cos-коэффициент мощности, a, b и c-фазы.

При симметричной нагрузке измеряют только одну фазу и результат измерения умножают на 3. При замере сразу 3 фаз потребуется 3 прибора. При отсутствии фазы “ноль” измерение проводится 2 приборами и расчет мощности рассчитывается по 1 закону Кирхгофа:

Ia+Ib+Ic=0

Сумма показаний двух ваттметров даст показатель мощности трехфазной цепи.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

• безопасность;
• надежность;
• экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

1. Напряжение питания (однофазное или трехфазное).
2. Материал проводника.
3. Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Открытая и закрытая прокладка проводов

В зависимости от размещения проводка делится на 2 вида:

• закрытая;
• открытая.

Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.

При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.

Определение площади сечения проводника по его диаметру

Способы вычисления потребления электроэнергии бытовыми приборами

Как выбрать автоматический выключатель по мощности и току нагрузки?

Как рассчитать падение напряжения по длине кабеля в электрических сетях

Какая проводка лучше — сравнение медной и алюминиевой электропроводки

Как перевести амперы в киловаты?

Однофазный и трехфазный ток

Однофазную сеть можно сравнить с проселочной дорогой — оно не позволяет получить большую мощность. Трехфазную сеть можно сравнить с автомагистралью — она обычно имеется в промышленных зданиях для питания оборудования большой мощности

Установленный на столбе однофазный трансформатор, предназначенный для подачи электроэнергии в индивидуальные жилые дома (Канада)

Термин «фаза» относится к распределению электрической энергии. Для далеких от физики людей однофазную и трехфазную сеть можно сравнить с иллюстрациями выше. Однофазная сеть — как проселочная дорога, ее возможности по мощности невысоки и используется она в основном в жилых домах и квартирах. Однофазная сеть проста и экономична. Однако однофазную сеть нельзя использовать для питания эффективных трехфазных электродвигателей. С другой стороны, трехфазная сеть — как автомагистраль, она позволяет использовать мощные нагрузки и обычно применяется в промышленных зданиях и намного реже в индивидуальных жилых домах и квартирах. Все мощные потребители энергии, такие как водонагреватели, большие электродвигатели и системы кондиционирования воздуха обычно подключаются к трехфазной сети.

В однофазной сети используются два или три провода. Всегда имеется один фазный провод и один провод, называемый нейтралью или нулевым проводом. Ток течет между этими двумя проводами. Если однофазная сеть содержит заземляющий провод, то используется трехпроводная сеть. Однофазная сеть хороша в тех случаях, когда типичными нагрузками являются чисто активные потребители, например, традиционные лампы накаливания и электрические обогреватели. Однофазная система не годится для питания мощных электродвигателей.

Установленная на столбе группа из трех трансформаторов, обеспечивающая трехфазное питание небольшой промышленной установки

В трехфазной сети используются три провода, называемые фазными или просто фазами. По этим проводам текут синусоидальные токи со сдвигом фаз относительно друг друга на 120°. В трехфазной системе может быть три или четыре провода. Если имеется четвертый провод, то трехфазную сеть можно использовать для подачи однофазного питания (три линии), например, в индивидуальные жилые дома. При этом от каждой фазы в нагрузку (дом) подается примерно одинаковая мощность. Нейтральный провод часто имеет меньшее сечение, потому что фазные токи взаимно гасятся и по нейтральному проводу обычно течет совсем небольшой ток. Трехфазная система обеспечивает постоянную передачу мощности в нагрузку, что позволяет подключить более высокую нагрузку.

Для чего нужен расчет тока

Чтобы сделать расчет ампер по мощности для сетей переменного тока с реактивными нагрузками, нужны соответствующие коррекции. Такие потребители смещают вектор тока на 90° вперед (назад) по отношению к напряжению при емкостных (индуктивных) характеристиках, соответственно.

Расчет тока для однофазной сети

Изменение тока, напряжения и мощности по синусоидальному графику объясняет бессмысленность измерения моментальных значений. Параметры рассчитывают с учетом интервалов времени. Как правило, используют полный период одного колебательного цикла.

Генератор при существенном значении реактивной составляющей будет выполнять свои функции менее эффективно. Часть мощности в таком случае не будет выполнять полезную работу.

Расчет тока для трехфазной сети

Этот вариант можно представить, как комбинацию из нескольких однофазных сетей. В представлении векторами на комплексной плоскости будет виден фазовый сдвиг на 120°.

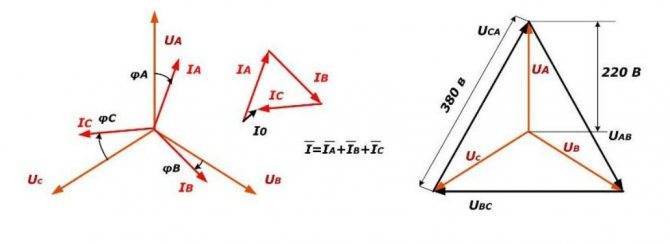

Рисунки демонстрируют напряжения 220 V в каждой фазе и линейное значение 380 V

Следует обратить внимание на ток в нулевом проводнике (I0), который не выполняет полезные функции. Он создается за счет неравномерного распределения подключенных нагрузок

Как рассчитать мощность тока

Для коррекции индуктивных (емкостных) составляющих применяют расширенную формулу расчета:

При отсутствии таких нагрузок принимают дополнительный множитель равным единице.

Эта таблица ампер поможет подобрать подходящий автомат (предохранитель) с учетом параметров подключенного оборудования.

Зависимость тока от мощности потребления

Номинальный ток защитного устройства, А	Мощность потребления (кВт) для сети
Одна фаза	Три фазы
2	0,4	1,3
6	1,3	3,9
16	3,5	10,5
25	5,5	16,4

Как пересчитать ватты в амперы

Для подключения электродвигателя нужно взять значение cos ϕ из сопроводительной документации. Эти данные дублируют в специальной бирке, закрепленной на корпусе. Как высчитать амперы для трехфазной сети, показывает следующая формула:

Расчет электроэнергии: онлайн калькулятор для домашнего использования

Любого хозяина интересуют деньги, которые он будет платить за предоставленные услуги. Наш калькулятор их считает быстро, но для получения результата вам необходимо ввести данные:

1. мощность электрического прибора либо общее потребление электроэнергии;
2. стоимость 1 киловатт-часа электроэнергии, заключенная в договоре;
3. период оплаты.

Заносите эти данные в соответствующие графы приведенной таблицы и нажимайте кнопку «Вычислить». Онлайн калькулятор точно выдаст интересующий вас результат.

В конце работы вы легко можете удалить полученные сведения.

Однако пора подумать о том, как следует экономить деньги, пользуясь современными технологиями и умными приборами.

Подбираем номинал автоматического выключателя

Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:

• 6 А – 1,2 кВт;
• 8 А – 1,6 кВт;
• 10 А – 2 кВт;
• 16 А – 3,2 кВт;
• 20 А – 4 кВт;
• 25 А – 5 кВт;
• 32 А – 6,4 кВт;
• 40 А – 8 кВт;
• 50 А – 10 кВт;
• 63 А – 12,6 кВт;
• 80 А – 16 кВт;
• 100 А – 20 кВт.

С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.

При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:

• электросауна (12 кВт) — 60 А;
• электроплита (10 кВт) — 50 А;
• варочная панель (8 кВт) — 40 А;
• электроводонагреватель проточный (6 кВт) — 30 А;
• посудомоечная машина (2,5 кВт) — 12,5 А;
• стиральная машина (2,5 кВт) — 12,5 А;
• джакузи (2,5 кВт) — 12,5 А;
• кондиционер (2,4 кВт) — 12 А;
• СВЧ-печь (2,2 кВт) — 11 А;
• электроводонагреватель накопительный (2 кВт) — 10 А;
• электрочайник (1,8 кВт) — 9 А;
• утюг (1,6 кВт) — 8 А;
• солярий (1,5 кВт) — 7,5 А;
• пылесос (1,4 кВт) — 7 А;
• мясорубка (1,1 кВт) — 5,5 А;
• тостер (1 кВт) — 5 А;
• кофеварка (1 кВт) — 5 А;
• фен (1 кВт) — 5 А;
• настольный компьютер (0,5 кВт) — 2,5 А;
• холодильник (0,4 кВт) — 2 А.

Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.

Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом.

Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.

На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.

Сила тока и закон Ома

Осуществляя расчет силы тока цепи, следует помнить, что эта величина физического типа, демонстрирующая определенный заряд. Он протекает за некоторую временную единицу по проводнику. Базовая схема вычисления следующая:

I=q/t, где:

• I – сила электричества в Амперах (А) или Кл/с;
• q – заряд, перемещающийся в рамках проводника в Кулонах (Кл);
• t – время, затраченное на перемещение заряда, с.

В соответствии с положениями закона Ома для отдельной части цепи при вычислении силы тока применяется схема, показывающая:

• прямую зависимость силы тока от напряжения;
• взаимосвязь обратного типа с сопротивлением.

I=U/R, где:

• U – выраженное в вольтах напряжение, В;
• R – показатель сопротивления, Ом.

Отсюда будет следовать такая зависимость:

I = E/ R+r, где:

• Е – ЭДС, В;
• R – сопротивление внешнего типа, Ом
• r – сопротивление внутреннее, Ом
