Самостоятельное устройство канализации на даче

Альтернатива: биотуалеты

Биотуалет оборудован емкостью, в которой отходы собираются для последующей утилизации. Таким образом, отпадает необходимость в обустройстве септика. Устройство сконструировано так, чтобы имелась возможность:

  • предотвратить распространение неприятного запаха;
  • избавиться от накопившихся отходов быстрым и гигиеничным способом: к примеру, некоторые биотуалеты оборудованы большими одноразовыми биоразлагающимися пакетами.

Существуют модели биотуалетов, которые подобно обычным унитазам оборудованы сливным бачком. Бывают, также, и сухие биотуалеты. К последним относятся, например, торфяные туалеты. Каждый раз при пользовании таким туалетом отходы необходимо присыпать торфом, который не только предотвращает контакт с воздухом (исключается появление неприятного запаха), но и превращает их в безопасное удобрение.

Водоснабжение и канализация в частном доме — неотъемлемая часть комфортного проживания. Типов канализационных систем существует несколько. Часто используются пластиковые емкости для канализации ввиду их невысокой цены и надежности.

Об устройстве ливневой канализации читайте в этом материале. Выбор труб и требования по монтажу.

Обустройство внутренней канализации

Руководствуясь разработанной схемой, купите строительный материал. Что касается труб, то выбирайте изделия на свое усмотрение:

  1. Трубы ПВХ. Они устойчивы к воздействию химических веществ, не ржавеют, не зарастают и не создают препятствия для движения стоковых вод. Цены на материал «разумные».
  2. Трубы из чугуна. Отличаются прочностью и долговечностью. К недостаткам относятся: вес, сложный монтаж, цена.
  3. Керамические трубы. Это лучший вариант для внутренней канализации. Единственный недостаток – цена.

Монтаж канализации внутри дома начинается с установки центрального стояка радиусом 5,5 см на расстоянии 4-х метров от окон. После этого прокладывается горизонтально водопровод.

Выполняя монтаж труб, старайтесь не делать прямых поворотов, так как это осложнит транспортировку стоковых вод. Если этого невозможно избежать, то воспользуйтесь лучше 2-мя угловыми элементами по 45 градусов.

Чтобы подключить раковину и ванну, достаточно трубы с диаметром 5 см. Для подключения унитаза выбирайте изделие диаметром 10 см.

Канализация на даче своими руками предполагает отверстие в фундаменте дома, которое служит для вывода стоковой системы на улицу.

На выходе требуется в обязательном порядке установить обратный клапан, который препятствует возвращению стоковых вод обратно.

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

  • Керамики
  • Асбестоцемента
  • Пластика
  • Стали
  • Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

  • Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
  • Прочность. Трубы хорошо переносят статическое давление и удары.
  • Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
  • Высокая устойчивость к перепадам температур.
  • Хорошо переносят небольшое внутреннее давление.
  • Имеют высокую коррозионную стойкость и гидроизоляцию.
  • Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

  • Высокую стоимость.
  • Немалый вес.
  • Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
  • Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

  • Высокая прочность к повреждениям и механическим воздействиям.
  • Отлично справляются с резкими перепадами температур.
  • Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
  • Изготовляются из нескольких марок стали.

Недостатками являются:

  • Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
  • Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
  • Высокая цена.
  • Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

  • Длительность эксплуатации.
  • Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
  • Стойкость к резким температурным изменениям.
  • Великолепная гидроизоляция.

Недостатки:

  • Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
  • Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

  • Небольшой вес.
  • Великолепная гидроизоляция.
  • Длительный срок использования (при условии правильной эксплуатации и установки).
  • Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
  • Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

  • Приемлемая цена.
  • Широкий ассортимент.
  • Приемлемая прочность.
  • Стойкость к химически активным веществам.
  • Полное отсутствие коррозии.
  • Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
  • Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
  • Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Автономная канализация

Канализация, работающая без откачки септика, должна иметь 2 или 3 камерный септик, если есть только 2 резервуара, на объем отстойника должен быть не менее ¾ общего объема конструкции, для 3 камерных – достаточно 50% объема. В 1 секции осаживаются тяжелые частица, когда первый отсек наполниться – частично очищенная жидкость начнет переливаться во второй отсек, в котором начнут оседать легкие частицы. При поступлении жидкости в 3 секцию она почти полностью очистится от загрязнений, после чего поступает на поле фильтрации или в дренажный колодец

Важно, чтобы первые 2 отсека были герметичными

Для такой системы необходима откачка только отложений в первом отсеке. Для этого используют фекальный насос. Частота удаления отложений, зависит от габаритов емкости и состава стоков. Очистка необходима после того как высота осадка поднимется до уровня перелива. В среднем за 6 месяцев в отсеке собирается примерно 60-90 л отложений. С учетом этих данных приблизительно рассчитывают периодичность очисток и необходимый объем септика.

Для более точного подсчета объема септика, не требующего откачки сточных вод, необходимо среднее суточное количество стоков на 1 человека (200 л) умножить на число людей живущих в доме и для страховки увеличить это число на 20% объема. При высоком уровне грунтовых вод, желательно на дне котлована положить ЖБ плиту.

Строительство септика

Дачный септик будем строить из 2-х пластиковых бочек объемом по 250 л.

На одну из них будет возложена функция отстойника.

Вторая станет фильтровальным колодцем (у нее нужно вырезать дно).

Порядок действий должен быть таким:

  1. Необходимо выкопать котлован со ступенчатым дном. Отметка первой (верхней) «ступеньки» должна быть такой, чтобы установленная на 20-сантиметровую песчаную подушку бочка своей верхней частью упиралась в идущую от дома канализационную трубу. С противоположной стороны в бочку нужно врезать переливную трубу, которая должна оказаться на 10 – 15 см ниже входного отверстия. Сверху емкость оснащается душником с конусовидным грибком.
  2. На второй (нижней) «ступеньке» сооружается 2-слойный фильтр: снизу – 30-сантиметровый слой щебня средних размеров с добавкой гравия или керамзита, сверху – слой песка толщиной в 50 см. Глубина этой «ступени» должна быть таковой, чтобы верхняя часть установленной на фильтр бочки (без днища) оказалась как раз на уровне переливной трубы, врезанной в первую бочку. На высоте около 30 см в бочке-колодце нужно просверлить отверстия.

Чтобы бочки не выдавливались наверх грунтовыми водами, их нужно обвязать проволокой, прикрепленной к заделанным в грунт якорям. После этого остается засыпать септик смесью земли, песка и щебня.

Монтаж канализационной системы

Монтаж канализационной системы

А теперь ответим на вопрос, как установить канализацию на даче.

Первым делом определим место для размещения сборной емкости

И не важно, что это будет — яма, колодец или пластмассовая емкость. Оптимальное расположение — в самой низкой точке на участке. Но учтите, что если вы выбрали два первых варианта и очистку сборной емкости планируете проводить с помощью ассенизаторской машины, то придется позаботиться о подъездном пути

Но учтите, что если вы выбрали два первых варианта и очистку сборной емкости планируете проводить с помощью ассенизаторской машины, то придется позаботиться о подъездном пути.

После того как место установлено, начинаем земляные работы. Иногда их объем настолько велик, что приходится использовать экскаватор. Если же вы решили все сделать вручную, то откапывать яму под емкость и траншеи лучше одновременно.

Глубина укладки канализационных труб должна быть больше на 10-15 сантиметров, чем уровень промерзания почвы. Это закон.

Правда, в некоторых северных районах этот показатель может достигать более 2,5 метров. В таких случаях приходится использовать теплоизоляционные материалы или устанавливать нагревающий кабель, чтобы не копать глубоко.

Именно от глубины пролегания канализационных труб будет зависеть и глубина ямы под сборную емкость. Дело в том, что канализационные трубы должны иметь уклон от дома в сторону емкости. Он составляет 2-3 сантиметра на 1 метр длины канализационной сети. И чем дальше сборник от дома, тем глубже его придется закапывать в землю.

Для дачной канализации оптимальным материалом для труб является полимер. А их диаметр должен составлять 110 миллиметров. Соединяются такие трубы муфтами. Но если есть побочные контуры, например, канализация от бани или бассейна, то соединение производится тройниками или крестовинами.

Перед тем как уложить трубы, траншею нужно подсыпать песком, сделав своеобразную подушку. Но при этом нельзя изменять величину уклона.

Монтаж емкостей и канализационных труб

И несколько последних штрихов. Осталось соединить сборную емкость и канализационные трубы, а также две части канализационной системы — внутреннюю и внешнюю. И теперь можно трубы и емкости засыпать грунтом.

Как видите, устройство дачной канализации имеет довольно простую схему, но при этом необходимо соблюдать правила проведения монтажных работ.

И напоследок напомним те ключевые моменты, без которых невозможно соорудить дачную канализацию. Вам предстоит:

  • Выбор типа канализационной сети.
  • Выбор сборной емкости, от которой зависит качество работы всей системы.
  • Выбор материалов, из которых изготовлены емкости, трубы, приспособления и дополнительные изделия.
  • Правильное проведение монтажного процесса и земляных работ, особенно соблюдение уклона.
  • Определение глубины пролегания грунтовых вод и уровня промерзания грунта.
  • Подготовка подъездного пути, если для откачки вы планируете пользоваться услугами ассенизаторских компаний.

Конечно, это не глобальные вещи, но без них нет смысла говорить о качественном монтаже и бесперебойной работе дачной канализации.

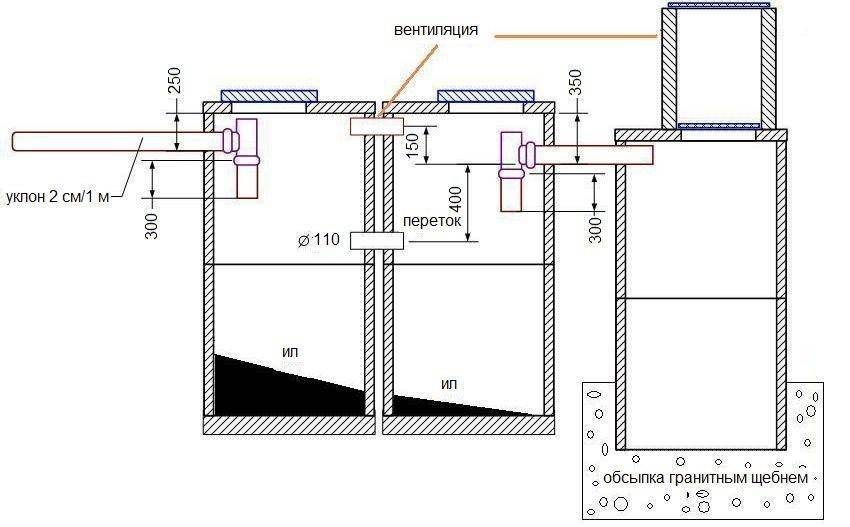

Сложные септики двухкамерные, трёхкамерные

Сложные септики разделены на две или три секции (A, B, C), патрубка подачи исходной канализационной сточной воды (E), отвода очищенной воды (F), блокираторов между секциями.

В зависимости от расхода сточных вод следует принимать:

  • однокамерные септики — при расходе сточных вод до 1 м3 в сутки;
  • двухкамерные — до 10 м3 в сутки;
  • трёхкамерные — свыше 10 м3 в сутки.

Первая секция (зона А) септика напрямую соединяется с подводящей канализационной линией с одной стороны, а с другой — через систему блокиратора со второй секцией (зона В). Далее через блокиратор (гидрозатвор) с третьей секцией (зона С). Зона А выполняет роль первичного септического отстойника грубого осадка. В этой камере естественным образом осуществляется первостепенная, грубая очистка попадающих в септик бытовых стоков от взвешенных мелких и крупных частиц. На дне камеры оседает песок, мелкие картофельные очистки и т. д. (всё, что может пройти через раковину на кухне или в санузле).

Вторая секция (зона В), метантенк, выполняет роль анаэробного реактора. Здесь происходит разложение химических соединений, образовавшихся в результате использования различных моющих средств, средств личной гигиены и разложение органических соединений естественного происхождения.

Третья часть (зона С) играет роль конечного осветлителя бытовых канализационных стоков. Путём окончательного гравитационного отстаивания взвешенных частиц, осветлённые стоки достигают степени очистки до 65% от первоначального уровня загрязнения.

После прохождения септической части очистного сооружения сточные воды направляются на почвенную доочистку. В тех случаях, когда почвенная доочистка не может быть выполнена: уровень грунтовых вод слишком высок (≤ 0,4 м от уровня поверхности земли) или же требуется повышенное качество очистки сточных вод, используется капельный биофильтр (биосептик).

Проект канализации

Сделать канализацию на даче своими руками, можно предварительно изготовив проект на основе всех проведённых расчётов. Для этого необходимо изучить нормативные документы, которые определяют, как правильно проводить работы, и их последовательность.

Действующие нормативные документы, согласно которым выполняется устройство канализации на даче:

  • СНиП 2.04.03-85 «Канализация. Наружные сети»;
  • СНиП 2.04.01-85 «Внутренний водопровод и канализация»;
  • СанПиН 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод»;
  • СанПиН 2.2.1./2.1.1.1200-03 «Санитарно-защитные зоны».

Перед тем, как провести канализацию на даче, необходимо произвести расчёты, приобрести оборудование и утвердить её проект.

Далее составляются схемы внутренней и наружной канализации.

Схема внутренней канализации

Разрабатывается с учётом расположения сантехнических приборов, к которым относятся ванны, мойки, стиральные и посудомоечные машины, туалет.

Перед проектированием канализации, устанавливаемой на даче своими руками, изготавливается схема, на которой указываются важные моменты:

  1. Места установки всех узлов, применяемых для канализации. Это необходимо для того, чтобы правильно определить место расположения центрального стояка. Для одноэтажного дачного дома достаточно одного стояка. В многоэтажных домах можно построить два стояка. Таким образом, получают минимальные расстояния до точек подключения сантехприборов в доме. Например, туалет должен находиться как можно ближе к месту входа в главный стояк;
  2. Между стояком и унитазом не производят дополнительных подключений, иначе при смыве унитаза будет вызываться отсос воды из подключённых в этом месте сифонов. Результат – появление неприятного запаха. Если необходимо подключить слив умывальника, это необходимо сделать через фитинг до места установки унитаза;
  3. Уровень установки унитаза должен быть ниже других источников сточных вод на каждом из этажей, иначе вода будет поступать в сливные отверстия этих приборов;
  4. Какой возможный объем грязной воды будет утилизироваться через каждую точку подключения;
  5. После кухонной мойки или посудомоечной машины желательно предусмотреть жироуловители;
  6. Для поворота необходимо по возможности избегать поворотов труб под прямым углом. Проводим такое соединение с помощью двух колен по 45 градусов. Это значительно сократит количество засоров;
  7. Расположение мест выхода канализации на улицу необходимо сделать как можно ближе к приёмной камере септика или выгребной ямы. Это обеспечит сокращение числа поворотов и надёжный слив самотёком, без применения дополнительных насосов;
  8. Расположение вытяжки из стояка. Она называется фановой трубой. Этот элемент должен быть выше конька дома и располагаться не ближе 4 м от окон. Иначе в доме могут появиться запахи из канализации;
  9. Наличие смотровых люков в стояке для прочистки засоров;
  10. Звукоизоляция трубы стояка. Её можно выполнить минеральной ватой и зашить гипсокартоном. В противном случае о посещении кем-либо санузла будет знать весь дом.

Построенная канализация на даче своими руками будет исправно работать только при соблюдении всех вышеуказанных пунктов.

Важно! Применяемые трубы должны быть одинакового исполнения. Присоединительные размеры пластиковых, чугунных и керамических изделий не позволяют соединять их между собой без применения дополнительных переходных устройств, что снижает надёжность и герметичность

Схема наружных частей канализации

Перед построением этой схемы проведите учёт:

Рельефа земли на участке

При этом принимается во внимание удобство пользования участком, после того как канализация для дачи будет готова. Канализационное оборудование не должно мешать свободному передвижению по территории и быть достаточно заглублено и не мешать земляным работам, например, перекопке грунта

Водопровод и канализация, согласно руководящим документам, не должны пересекаться. Вытяжка септика может стать источником неприятного запаха и испортить отдых;
Мест, где будут располагаться ревизионные и поворотные колодцы, с помощью которых будет обслуживаться сливная канализация домика.

Обратите внимание! Правильные схемы внутренней и наружной канализации позволят грамотно составить её проект и существенно снизить финансовые затраты на материалы, сократить объём строительных работ

Готовые решения или монтаж канализации своими руками?

При заказе очистных сооружений в специализированных фирмах все расчеты проводятся на стадии выбора конкретной модели устройства. Если же планируется прокладка канализации в частном доме своими руками и опыта подобных работ нет, лучше остановиться на использовании готовой емкости для канализации или подготовленную к сбору систему.

При этом так или иначе придется выполнять ряд подготовительных работ – отрывку котлована, устройство уплотняющей и выравнивающей грунт подушки, монтаж камер и труб, их засыпку гравийно-песчаной смесью для гарантированного сохранения положения камер.

Также обязательно выполняются работы по гидро- и теплоизоляции септиков и труб, устраивается вентиляционная система. Правильность монтажа в этом случае не гарантирована, поэтому сложные очистные сооружения лучше монтировать профессионалам.

Монтаж канализации своими руками более реален в варианте септика (или нескольких септиков) из бетонных колец.

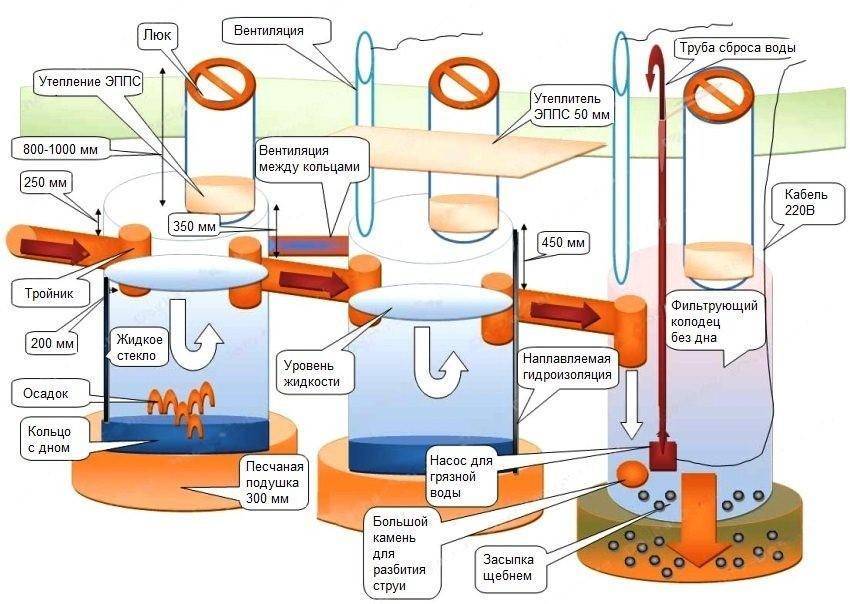

Ниже показана схема автономной канализации для частного дома своими руками с использованием трех колодцев из бетонных колец. Для каждого из них выполнена подушка (для последнего – дренирующая, нижнее кольцо без дна), установлены трубы сообщения, выполнено поверхностное утепление и люки для обслуживания.

Схема автономной канализации для частного дома с использованием трех колодцев из бетонных колец

При выполнении этой схемы обязательно соблюдение необходимого уклона трубы сообщения и правильное расположение ее по отношению к верху колодцев.

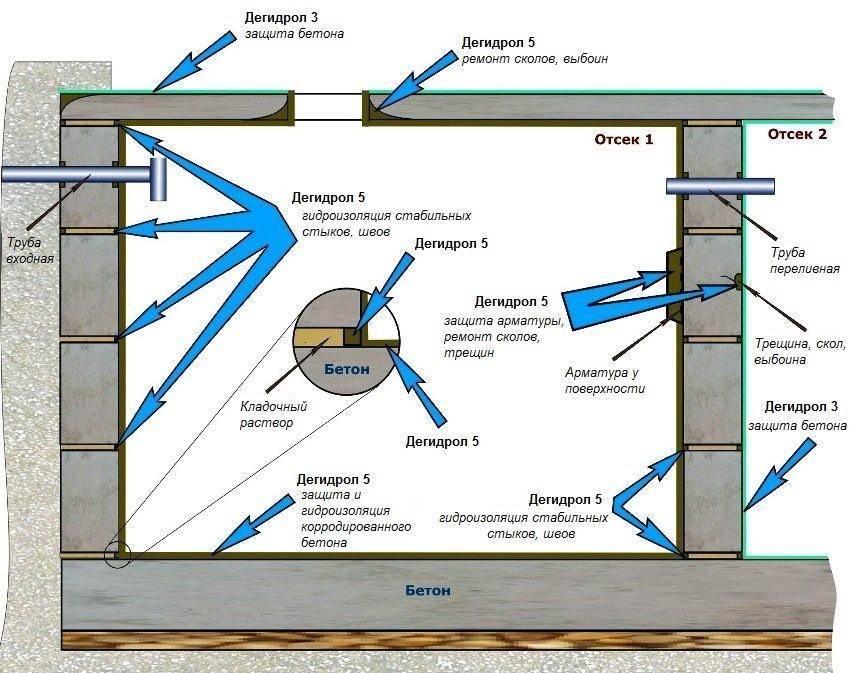

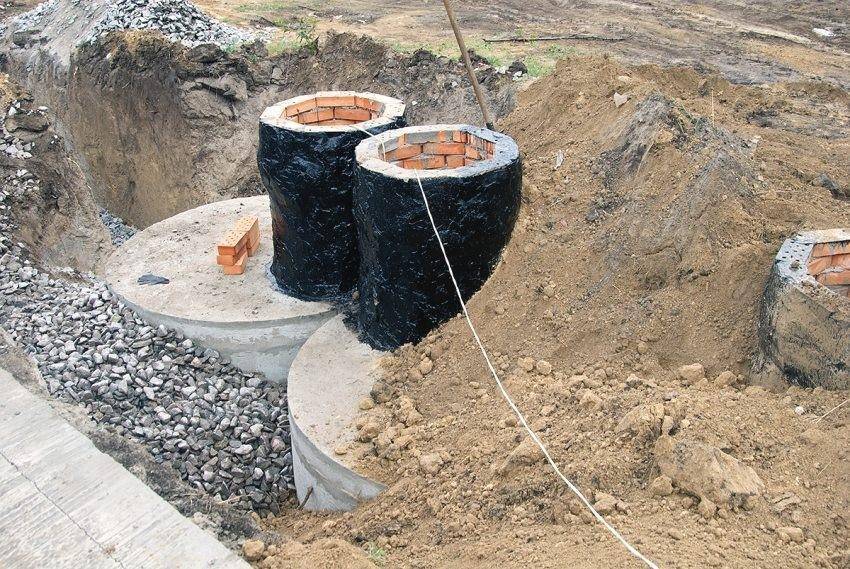

После первичного монтажа колец производят их изоляцию.

Особенно тщательно защищают стыки между кольцами, поскольку именно здесь наиболее вероятны течи.

Если необходим большой объем емкостей и необходимо значительно заглубить их в землю, верхнюю часть (фактически выход к люку) можно выполнить из кирпичной кладки. Ее изоляция производится не менее тщательно, чем для самих колодцев. Лучше выбрать обмазочный вариант.

Для лучшего понимания процесса монтажа канализации на даче своими руками из бетонных колец советуем посмотреть небольшое видео.

Как правильно сделать канализацию без откачки?

Для создания надежной безнапорной (самотечной) канализационной системы при монтаже необходимо придерживаться следующих правил:

  1. Следует создавать уклон, он подбирается следующим образом:
  • для труб Æ50 мм это 2,5-3,5 сантиметра на каждый метр;
  • 110 мм – 1,2-2 см;
  • 150 мм – 0,7-1 см.
  1. при организации наружной магистрали ее следует закладывать на глубину ниже промерзания грунта, либо утеплить ее соответствующим образом. В противном случае, когда начнется зима, канализация замерзнет.
  2. через каждые 25-35 метров, а также на поворотах и в других проблемных местах следует устанавливать смотровые колодцы. Они необходимы, если система засорилась и ее следует почистить.

  3. Использовать в системе трубы соответствующего диаметра.

Таблица с указанием необходимого диаметра труб

Требования

Схему разводки канализации в коттедже принято прорабатывать еще на стадии проектирования жилого строения. Лучше заранее определиться с месторасположением всей сантехники и труб в доме. Непосредственно монтаж сточных трубопроводов своими руками либо с привлечением сантехников выполняется уже после возведения стен, но перед чистовой отделкой.

Схема разводки канализации в доме

Чтобы внутридомовая канализация работала исправно и без засоров, необходимо:

  • соблюсти должный уклон сливных труб от сантехники к стояку;
  • к минимуму свести количество поворотов и сгибов на канализационных трубопроводах;
  • грамотно выбрать размер и материал трубных изделий;
  • предусмотреть возможность отведения газов из системы канализации (фановый отвод);
  • поставить сифоны для формирования гидрозатворов;
  • в нужных местах установить люки для ревизии и чистки;
  • произвести теплоизоляцию канализационной трубы на улице и в подвале (при необходимости).

Водоснабжение

Перейдем к водоснабжению. Нам предстоит разобрать два сценария — с подачей воды по графику и с собственным ее источником — колодцем или скважиной.

Вода по графику

Основная задача, которую нам предстоит решить — создание запаса воды для автономного водоснабжения в течение всей недели. Проще всего воспользоваться для этой цели емкостью, поднятой на чердак дома, на сварную подставку или просто на возвышенную точку рельефа.

Накопительный бак для воды под потолком дачного дома

Ее объем должен быть равен как минимум четырехдневному потреблению воды (при подаче два раза в неделю). Если запасенная вода используется только для бытовых нужд, можно ориентироваться на санитарную норму в 200 литров на человека в сутки. Семье из двух дачников потребуется бак объемом как минимум в 200х2х4=1600 литров.

Как организовать автоматический набор воды в емкость и ее постоянную подачу?

Инструкция не отличается сложностью:

Внутридомовой водопровод подключается непосредственно к емкости на уровне ее дна. На выводе стоит установить только шаровый кран, который позволит при необходимости перекрыть подачу воды;

Накопительный бак подключен к водопроводу через шаровый кран

Приточная труба заводится в бак чуть ниже горловины и снабжается обычным поплавковым заливным клапаном (таким же, какие используются в унитазных бачках). При подаче воды в дачный водопровод емкость набирается, но не переполняется благодаря срабатыванию клапана; в домашний водопровод вода поступает самотеком.

Латунный поплавковый клапан

Вода из колодца или скважины

Для того, чтобы обеспечить круглосуточное водоснабжение из собственного источника, необходимы:

ИзображениеЭлемент системы автономного водоснабжения

Погружной насос для колодца с датчиком уровня

Насос — погружной или поверхностный. Поверхностные насосы способны поднять воду с глубины до 7-8 метров и эксплуатируются лишь на неглубоких колодцах; погружные более универсальны, поскольку создают напор в десятки метров.

Пружинный обратный клапан

Обратный клапан, которые не позволит воде сливаться в скважину или колодец после отключения насоса.

Мембранный гидроаккумулятор в системе водоснабжения дома

Гидроаккумулятор. Он обеспечивает постоянное, без резких скачков при включении/выключении насоса, давление воды, а заодно позволяет насосу простаивать, экономя его ресурс. Чем больше объем гидроаккумулятора, тем реже будет включаться насос.

Блок управления погружным насосом с контролем давления

Автоматика управления насосом с датчиком давления. Она запускает подкачку воды и отключает ее при достижении давлением в водопроводе заданных владельцем пороговых значений.

При круглогодичном использовании скважина или колодец нуждаются в утеплении. Оно выполняется материалами с низкой гигроскопичностью — пенопластом или экструдированным пенополистиролом.

Утепление колодца пенополистиролом

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
