Классификация и размеры железобетонных плит перекрытия

Основные функции и применение

Стандартная железобетонная плита представляет собой плоский кусок бетона прямоугольной формы с каркасом из стальных прутьев внутри и специальными петлями снаружи. Обычно такие плиты используются для монтажа перекрытий разнообразных зданий и сооружений. Существует большое количество изделий, которые отличаются по весу, размерам, параметрам.

Основные характеристики перекрытия железобетонными плитами:

• Прочность – из-за необходимости выдерживать серьезные расчетные несущие нагрузки
• Жесткость – в конструкции перекрытия должны быть исключены заметные перегибы даже при больших нагрузках, в связи с чем допустимым показателем считается 1/200 пролета для чердачных перекрытий и 1/250 пролета межэтажных перекрытий
• Теплозащита – особенно актуально для жилых зданий
• Звукоизоляция – для обеспечения оптимальной защиты помещения от внешних звуков
• Огнеупорность – в допустимых пределах
• Экономичность – желательно сочетание минимального веса с небольшой толщиной и высокими характеристиками прочности/жесткости
• Индустриальность всех элементов, простота монтажа

Главные функции и сфера применения плиты перекрытия ЖБИ:

• Формирование конструкций перекрытий, покрытий сооружений. Чаще всего плиты используются в таких конструкциях определенным образом: края изделия опираются на прогоны/стены, средняя часть воспринимает нагрузку (только рассредоточенную, тяжелые массивные предметы размещать запрещено – никаких колонн и т.д.).
• Восприятие нагрузки и обеспечение пространственной жесткости здания – плиты замоноличивают в один цельный диск, связанный жестко со стенами, что особенно актуально в сейсмоопасных зонах.
• Обустройство эксплуатируемой и плоской кровли – чаще всего используются плиты многопустотные для зданий и сооружений. В таких плитах прокладывают коммуникации (но никак не в швах).
• Использование б/у плит при выполнении самых разных задач (кроме основных – перекрытия из них лучше не делать) – сооружают дорожки, ограждения, заборы, мосты, подъездные пути, временные дороги, используют в качестве несущей конструкции для обустройства пола по грунту и т.д.

Общая стоимость плит перекрытий (размеры, вес могут быть разными) составляет до 20% общих расходов на строительство здания. Поэтому в данном случае актуальным является вопрос выбора оптимальных по свойствам изделий по подходящей стоимости.

С одной стороны, экономия на качестве может стать причиной быстрого разрушения сооружения, с другой же – нет смысла переплачивать за превышение параметров, которые не актуальны в эксплуатации.

Особенности и назначение панелей перекрытия

Конструктивные элементы строения, которые по вертикали разделяют пространство на функциональные зоны, называются перекрытиями. Они воспринимают вес конструкций, оборудования, мебели, людей и передают усилия капитальным стенам, опорным элементам и ригелям. Изготавливаются из армированных плит требуемых размеров.

Располагаются в различных зонах:

• над подвальным помещением;
• между этажами здания;
• под чердачным пространством.

Перекрытия формируются из железобетона или ячеистого бетона и классифицируются следующим образом:

• сборно-монолитные. Состоят из группы элементов, зазоры между которыми забетонированы;
• сборные. Формируются путем сплошной укладки цельных и пустотных элементов на капитальные опоры.

Во время строительства здания в обязательном порядке должен учитываться такой важный вопрос, как опирание плит перекрытия

Особенностью панелей является:

• повышенная прочность;
• увеличенная несущая способность;
• монтажная готовность;
• технологичность.

Перекрытия, сформированные из правильно установленных плит, характеризуются следующими свойствами:

• надежностью;
• жесткостью;
• влагостойкостью;
• огнестойкостью;
• звуконепроницаемостью;
• долговечностью.

Плиты с пустотами круглой или овальной формы используются при расстоянии между капитальными стенами не более 9 м, опираются, как правило, двумя сторонами, обеспечивая повышенную пространственную жесткость возводимых конструкций.

Опорные стены, предназначенные для установки перекрывающих элементов, могут изготавливаться из следующих материалов:

• различных видов кирпича;
• вспененных блоков;
• газобетонных элементов;
• армированного бетона.

Перекрытия – несущие элементы здания, выполненные из железобетонных конструкций

Глубина заведения на стены

Все перекрытия, независимо от способа монтажа, можно укладывать на фундамент или несущие стены из кирпича, ж/б панелей, газобетона или пеноблоков.

Глубина опиранияэто расстояние, на которое плита ложится на несущий элемент.

Важно знать, на сколько можно опирать пустотное железобетонное изделие. Эта глубина зависит от материала, из которого возведены несущие конструкции:

• кирпичные – от 9 до 12 см;
• панельные – от 5 до 9 см;
• газобетонные или пеноблочные – от 12 до 25 см.

Несоблюдение рекомендованной глубины укладки, чревато разрушением стен, из-за неправильно распределенных нагрузок. Недостаточная глубина приводит к раскрашиванию внутреннего слоя кладки и штукатурки, или к растрескиванию панелей. Излишнее расстояние, занятое под опору, приведет к разрушению внешней части стены.

Схема правильного и неправильного узла опирания на кирпичную стену:

Важно!

Чрезмерная глубина опирания на несущую стену создает мосты холода и неправильное распределение нагрузок, что, соответственно, приводит к большим теплопотерям и ведет к постепенному разрушению здания.

Выдержка из СНИП

СП «Крупнопанельные конструктивные системы. Правила проектирования»

Глубину опирания сборных плит сплошного сечения на бетонные и железобетонные стены в зависимости от характера их опирания принимают не менее:

• 40 мм ― при опирании по контуру, а также двум длинным и одной короткой сторонам;
• 50 мм ― по двум сторонам и пролете 4,2 м и менее, а также по двум коротким и одной длинной сторонам;
• 70 мм ― по двум сторонам и пролете более 4,2 м.

Опирание многопустотных плит безопалубочного формования на стеновые панели производится по двум сторонам, то есть по балочной схеме с глубиной опирания не менее 80 мм для плит высотой 220 мм и менее, и не менее 100 мм для плит высотой более 220 мм.

Во всех случаях максимальная глубина опирания многопустотных плит безопалубочного формования принимается не более 150 мм.

Опирание по трем и более сторонам многопустотных плит безопалубочного формования (заведение продольной стороны плит в стены) не допускается.

Часторебристые панели перекрытий

Ребристые панели перекрытий, также как и многопустотные, изготовляются как в виде узких панелей), так и панелей размером на часть комнаты или комнату. Достоинством таких панелей является возможность получения наименьшего веса при данных размерах панели. К недостаткам их следует отнести сложность технологии изготовления панелей и устройства по ним пола.

Часторебристые панели армируются сварными сетками и каркасами, а также высокопрочной арматурой с предварительным напряжением. Марки бетона соответственно принимаются 200 и 400. Для получения законченной конструкции перекрытия после укладки на место панели поверх нее устраивается дощатый пол на лагах или настилается щитовой паркет с звукоизоляционными прокладками.

Главные преимущества плит перекрытия

Сначала стоит коротко рассказать о достоинствах, которые делают плиты настолько востребованными.

При изготовлении производитель придерживается требований, которые указаны в ГОСТ 9561-91 “Многопустотные железобетонные плиты перекрытий для зданий”. Это обеспечивает строительному материалу ряд важных достоинств:

• Низкая стоимость по сравнению с другими строительными материалами, которые используются в аналогичных ситуациях.
• Скорость монтажа. Нет необходимости ожидать, пока затвердеет раствор или бетон, используемый при устройстве перекрытий.
• Шумоизоляция – круглые пустоты снижают коэффициент проводимости звука.
• Надежность – армирование позволяет плитам противостоять любым типам нагрузок: на сжатие, изгиб, растяжение.
• Богатый выбор изделий, различающихся по размерам, крепости и прочим характеристикам.

Поэтому сегодня почти ни один крупный строительный объект не обходится без использования плит перекрытия.

Складирование плит

Схемы складирования изделий разных типов

После того, как разработана схема и куплены изделия их нужно расположить на участке застройки для удобного монтажа в проектное положение. Существуют правила по складированию материалов:

• укладывать элементы нужно под навесом;
• место складирования должно располагаться в зоне доступа подъемного крана;
• под точки опоры предусматривают подкладки.

Невыполнение последнего правила приведет к разлому пополам. Изделия ПК, ПБ и ПТ работают так, что появление промежуточных опор или сплошное основание приводит к появлению трещин. Укладку выполняют в следующем порядке:

Классификация плит перекрытий

Согласно ГОСТ 26434-2015 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры», производители предлагают следующие варианты ЖБ конструкций для монтажа перекрытий:

• сплошные однослойные (1П и 2П);
• многопустотные (1ПК, 2ПК, ПБ).

Широкий спектр изделий представлен в ГОСТе 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия».

Рассмотрим подробнее основные параметры, в частности, размеры железобетонных плит перекрытия.

Панели ПК

Пустоты круглой, полукруглой или овальной формы располагаются по длине панели. Конструкции имеют ровную поверхность и рассчитаны на высокие эксплуатационные нагрузки. Многопустотные железобетонные плиты перекрытий имеют ряд достоинств, включая:

Наряду с плитами ПК используются панели ПКТ и ПКК, от базового варианта они отличаются по количеству сторон опирания, что видно из таблицы, приведенной выше.

Выбирая материалы для строительства, следует принять во внимание толщину, длину и ширину железобетонной плиты перекрытия

Панели ПБ

Причем резать их можно не только поперек, но и под углом, чтобы использовать в постройках оригинальной формы. Панели ПБ максимально удобны для частных застройщиков – не требуется подгонять проект под стандартные типоразмеры плит перекрытий.

Панели ребристые

В частном домостроении данная серия железобетонных плит перекрытия практически не используется, поскольку возникают сложности с эстетичной отделкой потолка.

Заводы ЖБИ выпускают плиты перекрытий с ребрами жесткости высотой:

• 300 мм – для построек общественного назначения, для чердачных перекрытий жилых зданий;
• 400 мм – для крупных построек промышленного и коммерческого назначения.

Стандартная длина железобетонной плиты перекрытия с ребрами составляет 6 или 12 метров, могут изготавливаться изделия длиной 18 метров.

Сплошные плиты

Стандартная высота сплошной железобетонной плиты перекрытия – 120 или 160 мм, длина – 1800-5000 мм. Сплошные панели отличаются солидным весом при небольших габаритах – 600-1500 кг.

Монолитные плиты

Монолитная железобетонная плита перекрытия создается непосредственно на месте в ходе строительных работ. Данный вариант обычно используется, если весь дом или его каркас возводится по монолитной технологии.

Преимущество – отсутствие необходимости привязывать размеры и конфигурацию помещений к стандартным габаритам сборных плит перекрытия. Недостатков у монолитных плит несколько:

• низкая шумо- и теплозащита по причине отсутствия пустот;
• трудоемкость монтажа – упростить работы поможет несъемная опалубка, если она предусмотрена проектом;
• высокая себестоимость конструкции.

Ребристые плиты перекрытия

Высота РПП составляет либо 300 мм (их используют при возведении торгово-развлекательных комплексов, бассейнов, актовых и спортивных залов), либо 400 мм (их применяют при сооружении промышленных объектов). О длине и ширине изделий читайте ниже.

Маркировка и размеры

Состоит она из буквенно-цифрового сочетания:

2-ая группа обозначает максимальную нагрузку, которую плита может выдержать; класс напрягаемой арматуры и вид бетона, который использовался при изготовлении изделия.

На заметку! Если плиту изготовили из легкого бетона, то в маркировке присутствует буква Л.

Так, например, маркировка П3-1АтVЛ означает, что это плита третьего типоразмера (то есть, она имеет длину 5650 мм, а ширину 935 мм); с напрягаемой арматурой класса АтV, а изготовлена она из легкого бетона.

Достоинства и недостатки

Единственным минусом является необходимость прибегать к помощи грузоподъемного оборудования для монтажа ребристых плит перекрытия ввиду их большого веса (даже изделий небольших габаритов).

Расшифруем маркировку

Маркировка плит перекрытий дает возможность проектировщику легко узнать важные данные о конкретном строительном материале

Это крайне важно – ему достаточно прочесть всего несколько символов, чтобы определить, какая плита обеспечит нужный уровень безопасности и надежности

Рассмотрим маркировку плиты ПК63.12-3. АтVта

Маркировка плиты перекрытия ПК63.12-3.АтVта расшифровывается:

• Буквы ПК обозначают тип изделия – плита перекрытия.
• Первое число показывает длину плиты. В маркировке используются дециметры, а не другие единицы измерения. На практике длина на 20 миллиметров меньше указанной в маркировке. Поэтому, данная плита будет иметь длину 62,8 дециметра или 628 сантиметров.
• Второе число – ширина плиты. Она также указывается в дециметрах, однако, фактическая ширина плиты на 10 миллиметров меньше. Так что, можно с уверенностью утверждать, что ширина плиты будет составлять 11,9 дециметра или 119 сантиметров.
• Последнее число, после дефиса, обозначает несущую способность. Измеряется она в центнерах на квадратный метр. Эта плита способна выдерживать нагрузку до 300 килограмм на квадратный метр.
• Буквы в конце обозначают дополнительные характеристики изделия. Так, АтVта сообщает, что плита армирована арматурой предварительного напряжения.

Кроме этого, могут встречаться следующие обозначения:

• т – при создании изделия использовался тяжелый бетон. Благодаря этому она отличается повышенной прочностью, что позволяет применять её в местах с повышенной механической нагрузкой.
• а – отверстия плиты имеют уплотняющие вкладыши.

Запомнив эти нехитрые обозначения, даже непрофессионал легко сможет понять, какая конкретно плита скрывается за сложной маркировкой. Значит, сумеет определить, в каких местах её использование будет лучшим решением.

Дополнительная маркировка

При необходимости маркировка дополняется ещё одной буквой. В качестве примера рассмотрим маркировку 2ПКТ 56.10-8 та. Буква Т обозначает необходимое количество опор. Она показывает, что при установке плиты, последняя должна иметь минимум три опоры. Стоящая на её месте буква “К” означает необходимость четырех опор. Но большинство плит перекрытия нуждается всего в двух опорах, что и подразумевается в случаях, когда дополнительной буквы в маркировке нет.

В маркировке встречается обозначение ПГ или же ПБ. Первое обозначает, что плита имеет грушевидные пустоты. Маркировка ПБ обозначает плиты, при изготовлении готовых использовалось непрерывное формование. Для этого производитель использует длинные стенды.

Как вы убедились, маркировка легко поддается расшифровке. Изучив обозначения и взглянув на маркировку, вы узнаете характерные для конкретной плиты перекрытия размеры, назначение и ряд других параметров.

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП жилища — институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. № 82-П)

За принятие проголосовали:

Краткое наименование страны поМК (ИСО 31661004—97	Код страны no МК (ИСО 3166) 004—97	Сокращенное наименование национального органа по стандаотизаиии
(азахстан	КZ	Госстандарт Республики Казахстан
(иргиэия	КС	Кыргыэстандарт
’оссия	RU	Росстандарт
Таджикистан	TJ	Т аджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. No 2077-ст межгосударственный стандарт ГОСТ 26434—2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

5 ВЗАМЕН 26434-65

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты». а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии е сети Интернет

Стандартинформ. 2016

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЖИЛЫХ ЗДАНИЙ Типы и основные параметры

Reinforced concrete panels for floors in residential buftdings. Types and basic parameters

Дата введения — 2017-01-01

Марки пустотных плит

Многопустотные плиты производятся с применением 2 основных технологий:

• Опалубочная (старая) – техника изготовления заключается в заливке бетоном специальных форм с последующим его уплотнением с помощью вибрационного оборудования. Изделия, изготовленные по данной технологии, характеризуются большими продольными пустотами круглой формы, диаметр которых в зависимости от разновидности может достигать до 160 мм, что позволяет прокладывать по ним инженерные коммуникации (канализационные стояки и т.д.).

  Фото 1. Металлоформы для производства плит типа ПК

• Безопалубочная (новая) – предполагает изготовление ЖБИ методом непрерывного формования на автоматизированных конвейерных линиях. Бетон подается в специальные машины (слипформеры), обеспечивающие оптимальное его уплотнение. Затем длинные плиты-полуфабрикаты подвергаются тепловой обработке. После набора бетоном необходимой прочности производится резка на изделия заданных размеров. При этом порезка возможна под любым углом – от 0 до 180°, что актуально при необходимости перекрытия пролетов нестандартной конфигурации. ЖБИ этого типа отличаются идеально точными геометрическими параметрами и гладкой лицевой поверхностью, что минимизирует затраты на отделочные работы.

  Фото 2. Производство железобетонных изделий марки ПБ

По опалубочной технологии производятся стандартные (ПК, толщиной 220 мм) и облегченные (ПНО, толщиной 160 мм) железобетонные изделия. Первые используются при возведении жилых, общественных и производственных зданий и сооружений, вторые – преимущественно в сфере малоэтажного строительства.

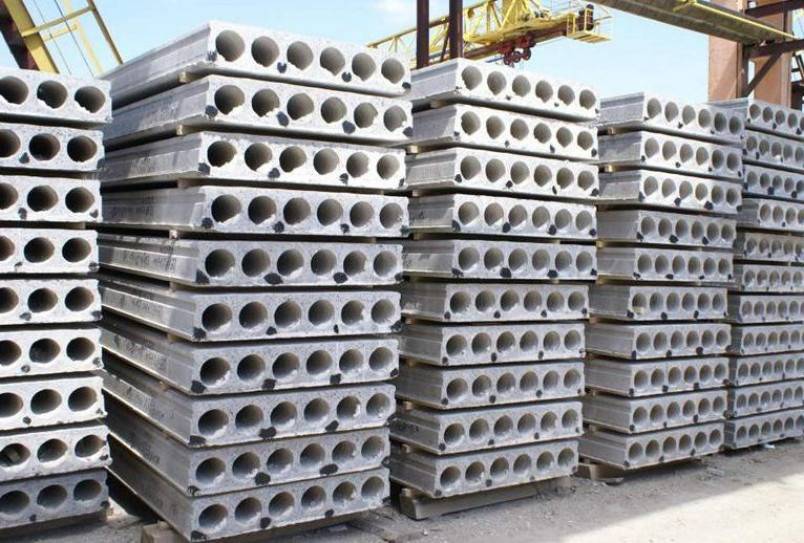

Фото 3. Внешний вид бетонных конструкций ПК

Безопалубочным методом формования изготовляются тоже универсальные плиты марки ПБ с толщиной 220 мм и облегченные ЖБИ марок 3,1ПБ и 1,6ПБ для перекрытия малоэтажных строений.

Фото 4. Внешний вид плит серии ПБ

Маркировка изделий производится согласно ГОСТ 23006. Марка состоит из буквенно-цифрового обозначения и в ней зашифрованы основные технические параметры ЖБИ – длина, ширина и несущая способность.

Пример расшифровки изделия марки ПК-25-12-8:

• ПК – плита круглопустотная, изготовленная методом опалубочного формования;
• 25 – длина ЖБИ в дециметрах (2,5 м);
• 12 – ширина конструкции в дециметрах (1,2 м);
• 8 – несущая способность в кПа (800 кг/м2).

Однако размеры конструкций округлены: длина на 0,2 дм меньше, а ширина – на 0,1 дм. То есть реальные габариты составляют 24,8 и 11,9 дм соответственно.

Фото 5. Подъем многопустотных ЖБИ с использованием специального грузозахватного приспособления

Другие виды плит маркируются аналогично, с единственным отличием – первые буквы в марке обозначают название изделия, например:

• ПБ – пустотная плита безопалубочного формования;
• ПНО – плита пустотная облегченная толщиной 160 мм, изготовленная по опалубочной технологии.

Также в конце буквенно-цифровое обозначение может быть дополнено такими значениями:

• т – для изготовления изделия был использован тяжелый бетон;
• АтV – для армирования использована преднапряженная арматура;
• а – наличие уплотняющих вкладышей в технологических отверстиях на торцах.

Расчет максимальной нагрузки на пустотную плиту перекрытия

При расчете давления, которое способна выдержать железобетонная конструкция с отверстиями, выполняются следующие действия:

• разрабатывают детальную схему строения с учетом количества опор, которые оказывают давление на несущую панель, и особенностей их размещения;
• рассчитывают суммарную массу воздействующих на пустотную плиту перекрытия конструкций и элементов;
• делят общую нагрузку на количество межэтажных ЖБ панелей.

В итоге определяется значение действующих нагрузок, по полученным результатам выбирается плита с соответствующими характеристиками.

При расчете учитывают массу внутренних перегородок, суммарный вес напольных покрытий, утеплителя и цементной стяжки, тяжесть мебели и оборудования. Алгоритм расчета опорной конструкции ПК 23.15-8 с габаритами 1490х2280 мм весом 1180 кг и несущей способностью 800 кг выглядит так:

• определение площади основы – 1,49х22,8=3,4 м²;
• нагрузка на квадратный метр основания – 1180:3,4=347 кг;
• отнимаем от значения усилия собственную массу – 800-347=453 кг;
• суммируем воздействующую на м² основания общую массу конструкции пола, включая стяжку, утеплитель и покрытие, вес мебели, оборудования и людей – примерно 250 кг – вычисляем разницу с ранее полученным значением – 453-250=203 кг.

Разница в 203 кг определяет запас прочности на квадратуру площади основания.

Основная часть ЖБ панелей с пустотами располагает несущей способностью в 800 кг/м², это оптимальное значение для большинства жилых помещений.

Что собой представляют бетонные плиты: цена на основные типы изделий

Ни одно строительство не обходится без использования железобетонных перекрытий, которые помогают значительно ускорить возведение постройки. Различных размеров железобетонные плиты перекрытия используются для отделения нижнего этажа от верхнего. Главная задача изделий – обеспечить жёсткую конструкцию здания. Все плиты отличаются прямоугольной формой, изготавливаются из разных типов бетона, а дополнительную жёсткость панелям обеспечивает металлическая сетка и арматурная проволока.

Готовые плиты перекрытия относятся к категории сборных железобетонных изделий

Благодаря большому выбору типов и размеров ЖБ-плиты перекрытия имеют широкий диапазон использования. Конструкции применяются для формирования фундамента постройки и для того, чтобы отделить подвал от вышерасположенных этажей, а также для оформления чердачного помещения. В некоторых случаях железобетонные изделия служат материалом для возведения стен.

Это интересно! Использование плит не только ускоряет процесс строительства, но и помогает обеспечить устойчивость зданию. Панели перекрытия рассчитаны на разного рода нагрузки. Они считаются проверенными и надёжными элементами, усиливающими жёсткость конструкции.

Независимо от размера, плиты изготавливаются из бетонной смеси, что обеспечивает изделиям способность выдерживать большие нагрузки. Помимо этого, продукция характеризуется высокими противопожарными свойствами, практически не подвержена воздействию влаги и перепадам температур. В основном плиты классифицируются по особенностям изготовления, потому как монолитные и пустотелые панели отличаются не только по внешнему виду и цене, но и по техническим характеристикам. В основном влияют на цены железобетонных плит перекрытия размеры и тип используемого бетона.
