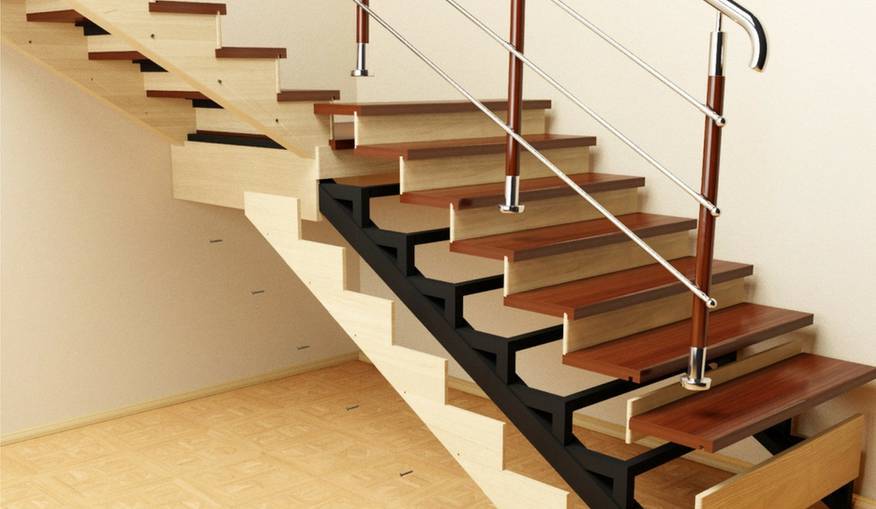

Комбинированные лестницы на второй этаж дома

Материалы

Чаще всего лестницы частного дома делают из дерева. Оно гармонично смотрится и в современных, и в классических интерьерах. А для некоторых стилей это вообще единственный вариант, который будет естественным. Например, в деревянном доме в стиле кантри или традиционного русского сруба.

Металл менее распространен, хотя и он встречается, но чаще в сочетании с деревом, камнем и даже стеклом. Из нержавеющей стали или анодированного алюминия часто изготавливают несущие элементы пролетов и перила, а в интерьерах классического стиля можно найти кованые детали в составе ограждений маршевых пролетов.

Из закаленного стекла или триплекса изготавливают и ограждения, и даже ступени. В интернете можно найти много примеров, когда из этих материалов делают не только отдельные детали, а всю конструкцию как консольного, так и маршевого типа.

Также могут быть изготовлены лестницы на второй этаж из монолитного железобетона и/или кирпича. В этом случае в качестве облицовки ступеней и подступенков может быть использована плитка из натурального камня или керамогранит.

Каменный агломерат (кварцит, литьевой мрамор) и акриловый камень используются для «отливки» балясин. А листовые материалы идут на отделку ступеней и ограждений.

Расчет и установка межэтажной модульной лестницы на каскадной балке

Перед тем как приступать непосредственно к установке модульной лестницы, следует выполнить расчет ее параметров. Для этого необходимо измерить длину и ширину лестничного проема, высоту этажа и толщину перекрытия. При расчете размеров забежных ступеней модульной лестницы, которые формируют поворот лестницы, нужно воспользоваться графическим методом пропорций. Затем необходимо начертить макет на миллиметровой бумаге в нужном масштабе.

Главной деталью в конструкции каскадной балки являются две трубы, вставленные друг в друга. Они должны быть подобраны таким образом, чтобы внутренний диаметр одной из них был равен внешнему диаметру другой.

Для возведения модульной межэтажной лестницы предпочтительнее выбирать трубы диаметром не менее 100 мм

При сборке нужно обратить внимание на то, чтобы они с предварительной смазкой плотно входили одна в другую без нагревания, при этом не должен образовываться зазор. Высота трубы меньшего диаметра составляет не больше двух высот трубы большего диаметра, которая равна высоте подступенка

После того как трубы будут подобраны, их необходимо сварить между собой. Унифицированные узлы, из которых монтируется несущая каскадная балка, называются модулями.

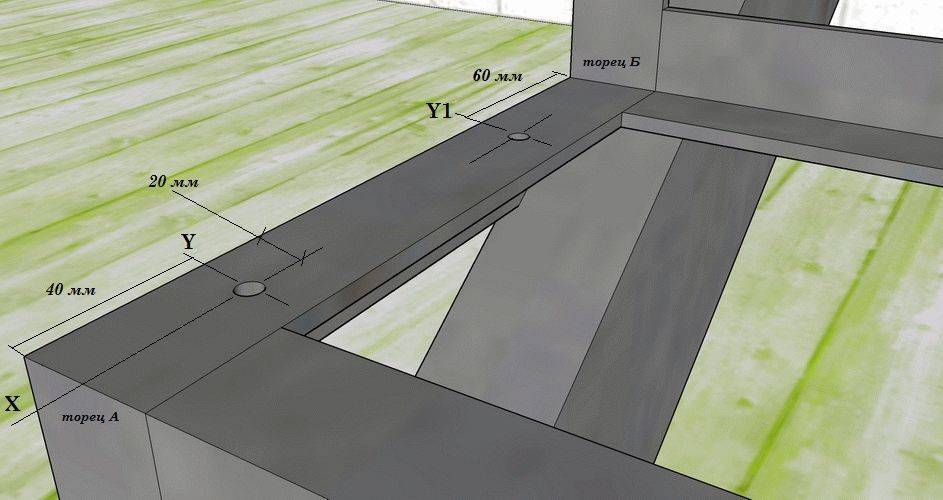

Посмотрите на фото – ступени модульной лестницы на второй этаж должны быть зафиксированы с помощью болтов через стальную пластину, которая приваривается к трубе модуля:

Вместо стальной пластины можно использовать уголки или другие профили. Гнезда под болты рекомендуется закрыть деревянными пробками на клею.

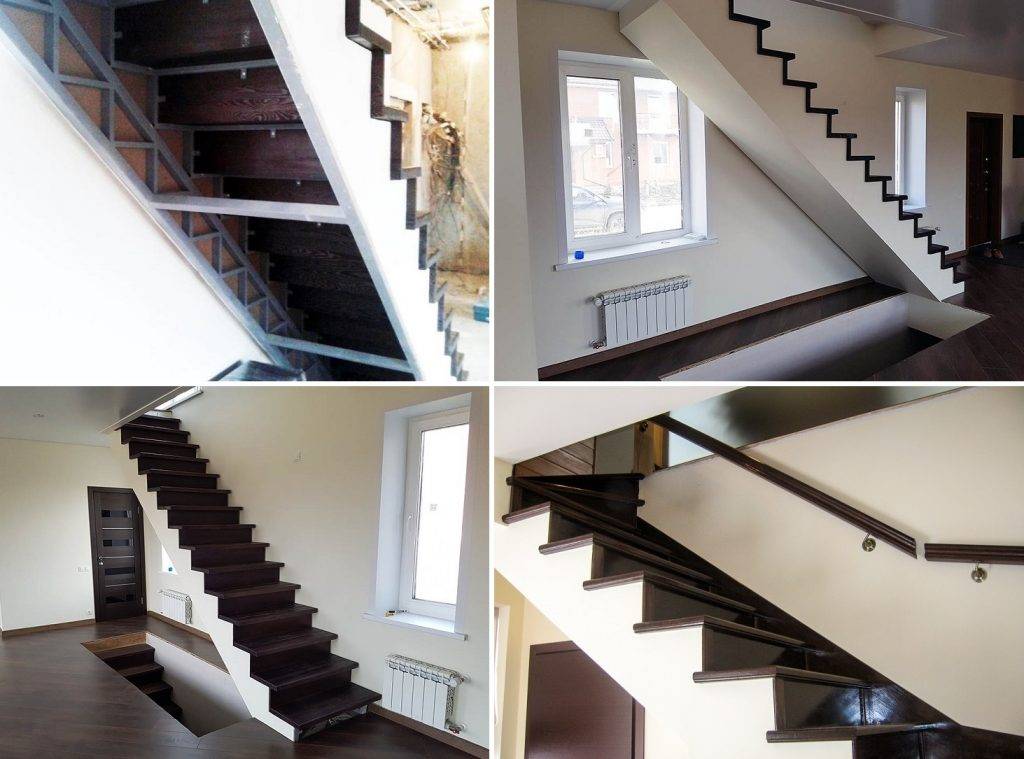

После предварительной сборки каскадной балки модульной лестницы можно рассмотреть разные варианты кривизны лестничной конструкции. Независимо от того, на какой угол будет повернуто сооружение, средняя линия движения останется прежней. Но следует учитывать, что во время подъема по криволинейной лестнице происходит отклонение идущего от центральной линии. Для этого используют трапециевидные ступени, сохраняя необходимые размеры ширины проступи в узкой и широкой части ступени. Чтобы придать лестнице статическую стабильность, после сборки элементов каскада модули рекомендуется скрепить между собой с помощью болтов, специальных шпилек или с применением сварки.

Технология обшивки металлоконструкции

Когда вы определились с древесиной и закупили пиломатериалы для облицовки в нужном количестве, можно приступать к монтажу. Но перед этим необходимо произвести точные расчеты и подготовить инструменты, без которых невозможно отделать лестницу.

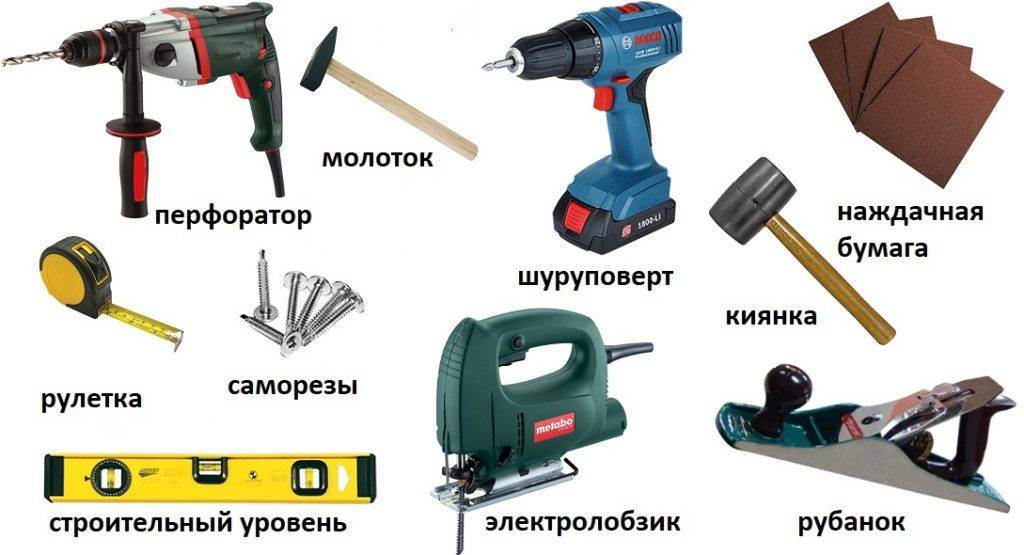

Необходимый инструмент

Чтобы обшить металлическую лестницу деревом своими руками, вам понадобится следующий перечень инструментов:

  • перфоратор и шуруповерт;
  • электролобзик для распиловки материала;
  • рубанок, напильник, наждачная бумага;
  • молоток, резиновая киянка, пассатижи;
  • рулетка, строительный уровень;
  • набор гаечных ключей, саморезы.

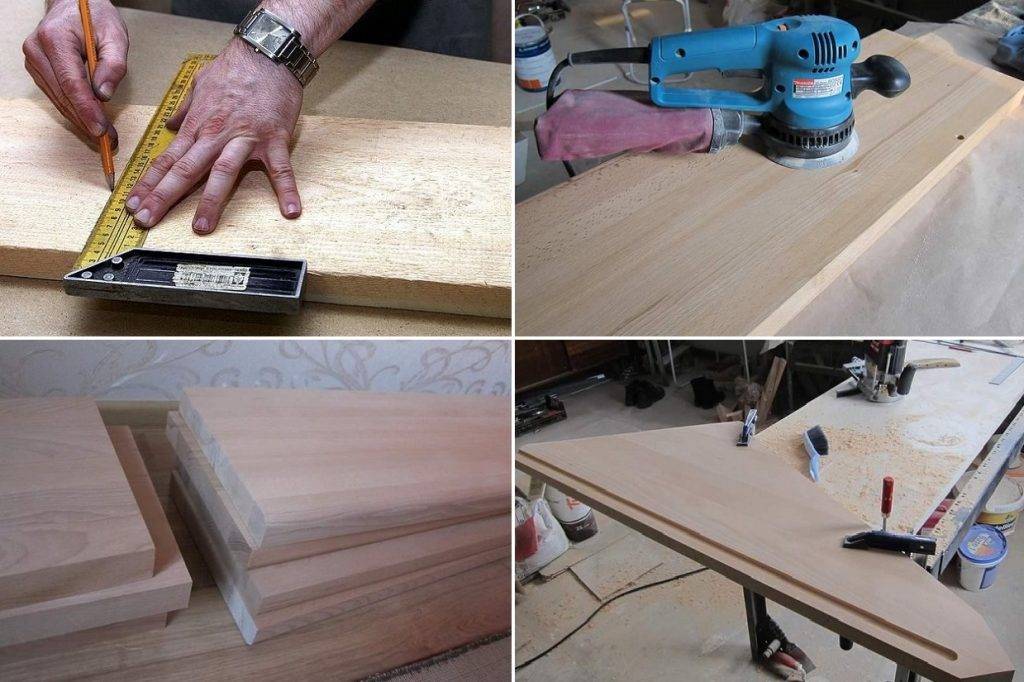

Подготовительные работы

Чтобы обшить металлическую лестницу, недостаточно лишь обзавестись необходимыми инструментами. От правильно выполненных подготовительных работ будет зависеть, насколько надежной, долговечной и удобной в пользовании получится конструкция.

Итак, что необходимо сделать:

1. С помощью рулетки замерить каждую ступень железной лестницы, а также ее боковые части и длину марша.

2. Полученные данные записать на листке и сделать разметку необходимых деталей на пиломатериалах.

3. Выпилить все необходимые заготовки подходящих размеров, грубые края обработать напильником, а острые углы – наждаком.

4. Элементы для обшивки ступеней пронумеровать, учитывая, что процесс отделки вы будете проводить снизу-вверх. Делать это лучше в местах, которые после установки не будут видны.

5. С помощью наждачной бумаги отшлифовать плоскости до идеальной гладкости. Можно использовать шлифмашинку, так работа пойдет быстрее.

6. В завершение достаточно обработать все деревянные элементы антисептиком и дождаться полного их высыхания.

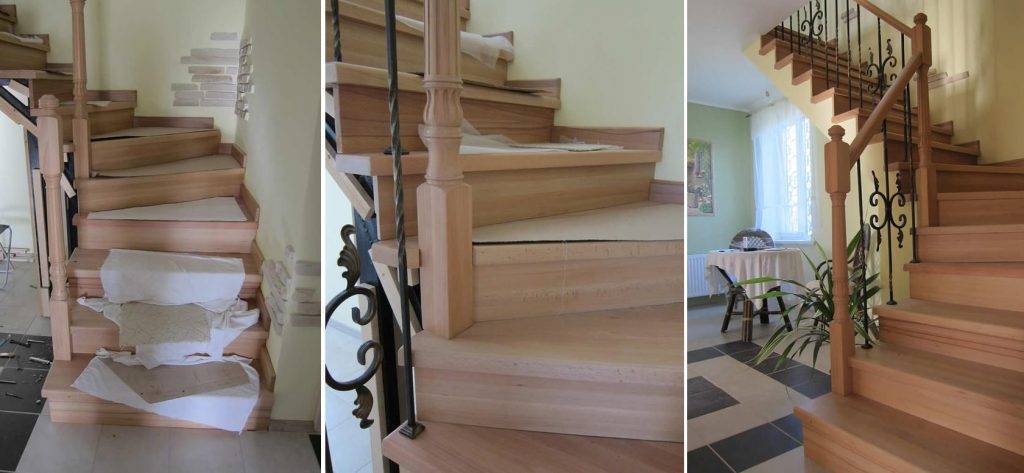

Облицовка металлического каркаса

Когда все детали тщательно обработаны и готовы к установке, приступаем к облицовке каркаса. Весь процесс выглядит следующим образом:

1. Работу начинаем с отделки ступеней снизу-вверх. Для этого укладываем деревянные проступи и фиксируем их при помощи саморезов. Шляпки крепежных элементов следует углубить в доски на пол сантиметра.

2. Устанавливаем подступенки. Они должны плотно прилегать к каркасу, для их крепления также используем саморезы со сверлом по металлу.

3. Приступаем к сборке элементов ограждения. Балясины устанавливаются на ступени по краям, с обратной стороны ступени вкручиваем саморезы. Опорные элементы желательно расставлять с промежутком в 15-20 см. Далее крепим поручень на установленные балясины.

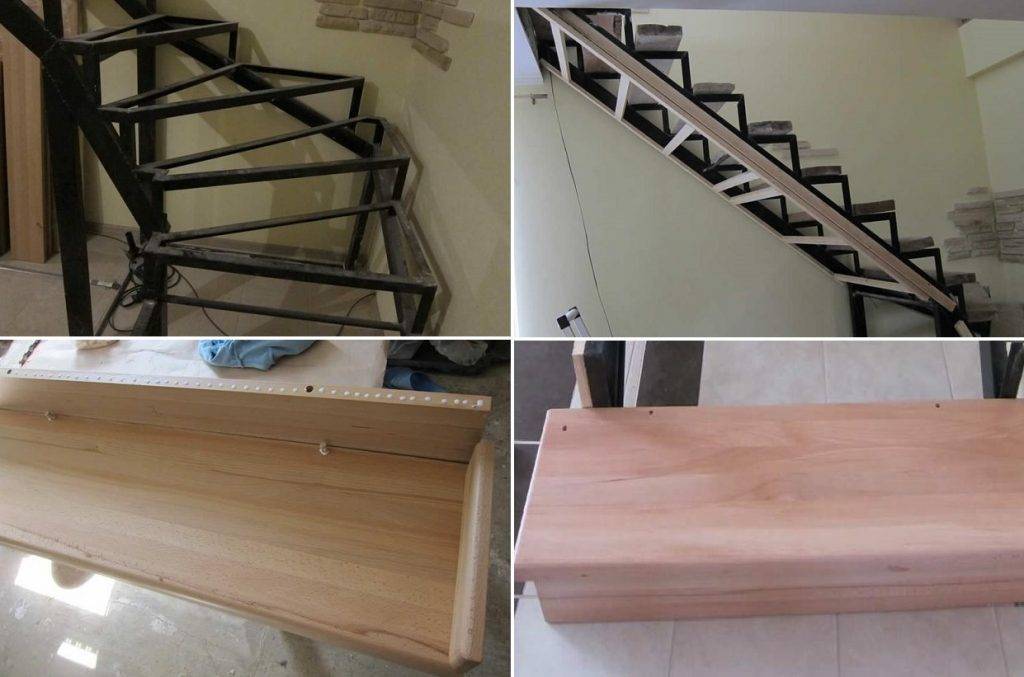

Монтаж с тыльной стороны

Особенность данного способа обшивки в том, что деревянные детали укладываются сверху на каркас, а саморезы закручиваются с тыльной его стороны. Для начала нужно высверлить отверстия в самом металле в нужных местах под крепления. Только заранее подготовьте емкость с холодной водой, чтобы остуживать сверло – зачастую металл в подобных каркасах имеет толщину в 5-7 мм.

Далее переходим к монтажу каждой ступеньки. Здесь все очень просто. Сперва нужно сделать подложку из фанеры и зафиксировать ее на каркасе с помощью монтажного клея с заполняющим эффектом. Только не используйте вместо клея монтажную пену – она со временем высыхает, что приведет к появлению неприятных скрипов.

Поверх подложки укладываем проступи и притягиваем их с обратной стороны саморезами сквозь заранее выполненные в металле отверстия. Что касается подступенков, то технология их монтажа ничем не отличается от описанного выше процесса.

Внешняя отделка лестницы

На заключительном этапе осталось обшить тыльную сторону и отделать боковую часть лестничной конструкции. Это можно сделать с использованием листов ДСП, гипсокартона или вагонки. Сначала подготавливаем детали нужного размера и обшиваем боковую грань по типу тетивы, для этого лучше использовать деревянные панели. Нижнюю часть лестничного марша закрываем гипсокартоном. Крепление осуществляем при помощи саморезов.

После обшивки металлической лестницы деревом не стоит забывать и про завершающий штрих, от которого будет зависеть конечный результат. Дополнительно облицованные части лестницы покрываем краской по дереву или вскрываем лаком, тонированным или прозрачным – кому что нравится.

Обшивка металлокаркаса и установка балясин (3 видео)

Лестницы в стиле минимализм

Ключевой чертой конструкций в этом направлении является строгая функциональность и простота внешнего вида. Для минимализма противопоказаны различные украшательства, резные балясины и прочие, не влияющие на эргономику и удобство лестницы детали. Зато с особенной тщательностью просчитываются параметры, от которых зависит функциональность и безопасность.

Главная задача при создании подобных проектов заключается в том, чтобы лестница не перетягивала на себя внимание в помещении, обустроенном в минималистическом стиле. Чтобы добиться такого результата, используются ровные перпендикулярные и параллельные линии, минимум детализации и вспомогательных элементов

Один из лучших вариантов в стиле минимализм – это консольная лестница. Другие варианты тоже можно подстроить под вышеуказанные требования.

Для основных лестниц можно использовать разнообразную отделку, важно чтобы она была антискользящей

Второстепенными. Компактные конструкции не используются для перемещения крупногабаритных предметов. Они занимают мало места и могут быть установлены не только в коридоре, но и комнатах любого назначения.

Вспомогательные лестницы по большей части несут декоративную нагрузку

При детальном рассмотрении, виды лестниц на второй этаж дома можно сгруппировать по типу конструкций:

1. Маршевые лестницы

Ширина марша не должна быть менее 90 см, для прохода двух человек одновременно – не меньше 110-120см

Двухмаршевые (прямые, с поворотами на 180°, площадками, Г-, П-образные).

Оптимальный угол подъема каждого марша 30-45°

Трехмаршевые (S-, П-, Т-, Е-образные, с поворотами и площадками).

Для комфортного пользования лестницей, в сумме ширина 2-х проступей и 1-го подступенка должна равняться среднему шагу (59-64 см)

Если вы считаете, что прямая одномаршевая лестница занимает слишком много пространства, вместо нее можно выбрать поворотную. Этот вариант сэкономит часть свободного места, при этом станет отличным архитектурным дополнением.

Свободное пространство, образуемое под проемами, можно использовать для предметов мебели

2. Поворотные лестницы

Чтобы перила были безопасными, их высота должна 90-110 см

Если размеры комнаты не способствуют созданию одного лестничного пролета, его можно разбить на несколько маршей. Между блоками ступеней будет находиться площадка, по ширине равная маршам. Длина площадки должна отвечать среднестатистическому шагу.

Для отделки лестниц из бетона можно использовать материалы с контрастными фактурами и оттенками

3. Забежные лестницы

Угол поворота лестницы забежного типа может быть различным, но стоит учитывать, что тем он меньше, тем круче подъем

Забежная лестница разрабатывается с учетом:

  • Шага подъема.
  • Общей высоты сооружения.
  • Ширины марша и проступи.
  • Общей длины изделия.
  • Площади для постройки.
  • Максимальных нагрузок.

Забежные лестницы можно украшать подсветкой, вмонтированной в стену, на уровне ступеней

Чтобы использование забежных ступеней было предельно комфортным и безопасным, они должны иметь такую глубину:

  • Внутреннюю – 10 см.
  • Внешнюю – 40 см.

Если эти параметры будут меньше, то подниматься и спускаться по конструкции будет очень неудобно.

Забежные лестницы с резными парапетами и деревянными панелями на ступеньках украсят любой интерьер

4. Винтовые лестницы

Винтовая лестница визуально делает потолок выше

Главное достоинство такой конфигурации стало и ее основным недостатком. Небольшая ширина внутреннего проема сохраняет максимум свободного пространства в комнате. При этом перенести по ней крупногабаритную мебель не получится. Учитывайте, создать своими руками правильную конфигурацию спиральной лестницы практически не возможно. Для этого необходимы специальные навыки.

Чем меньше радиус винтовой лестницы, тем сложнее подниматься по ступеням

  • Оптимальный угол наклона – 23-37˚, предельное значение 45˚, если больше, об удобстве говорить не приходится.
  • Оптимальный просвет – 1,9-2 м для домочадцев среднего роста, при необходимости можно и пригнуться, но опять же, только когда ситуация безвыходная.

Преимущества конструкций на металлокаркасе

Металлокаркас – это основа, состоящая из двух или одного косоура, тетив, ступеней и ограждения или без него. Балясины, перила, ступени, подступенки могут выполняться из разных материалов: камня и дерева, металла и бетона. Главным преимуществом металлокаркаса является возможность устанавливать его внутри и снаружи помещения. Деревянную лестницу используют только внутри.

Есть два вида каркаса:

  • Закрытый или черновой;
  • Открытый.

Металлокаркас долговечнее, чем дерево мягких пород, особенно тот, что находится внутри помещения, где на него не воздействуют погодные катаклизмы. По форме такие лестницы бывают самые разнообразные:

  • Прямые;
  • Винтовые;
  • С поворотом на 90 и 180 градусов.

В качестве ограждения может использоваться любой материал, какой нравится владельцу:

  • Ударопрочное стекло;
  • Кованый и сварной металл (вместо традиционных балясин);
  • Дерево;
  • Бетон;
  • Камень (натуральный и искусственный).

Ступени тоже выполняются из разнообразных материалов. То есть, дизайн лестниц на металлокаркасе может быть ограничен только фантазией, а она, как известно, безгранична

И не важно, в каком стиле оформлено ваше жилище, металлическая конструкция подойдет и чисто женскому Романтизму и мужскому Индустриальному. Это связано с тем, что косоур, который и задает тон дизайну можно изготовить какой угодно:

  • Ломаный;
  • Модульный;
  • Прямой;
  • Монокосоур;
  • Косоур на тетивах.

Да и покрасить в любой цвет, хоть в золотой и серебристый.

Ремонтопригодность лестниц на металлокаркасе выше, чем у других конструкций. Их не нужно разбирать полностью, достаточно заменить испортившуюся ступень на новую, и лестница опять в порядке. Выход из строя металлических деталей конструкции равно нулю.

В общем, из металла можно сотворить неприхотливую, практичную, функциональную, изящную и легкую лестницу и установить там, где нужно без всяких ограничений. При любой допустимой нагрузке она прослужит не одно десятилетие без скрипов, расшатываний, сколов и деформации.

Компания «Лесенка» готова предложить Вам любую из перечисленных выше лестниц, будь то деревянная или на металлокаркасе. Украшайте свой дом вместе с нами.

Обшивка железной лестницы деревом: преимущества

Подобные конструкции на металлическом каркасе обладают отличными эксплуатационными качествами и характеристиками.

  • Длительные сроки службы, в сравнении, к примеру, с сооружениями, сделанными полностью из древесины.
  • А вот масса конструкции, облицованной деревом, значительно менее, чем у цельнометаллической или же бетонной.
  • Сталь сообщает лестнице высокий уровень по ее прочности, износоустойчивости. Как стройматериалы для основания каркаса обычно выбираются прочные, и одновременно легкие марки, которые имеют антикоррозийную стойкость.
  • А деревянные ступеньки придают удобства и безопасность в передвижении.

Чертежи лестниц

Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.

Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра. Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.

Схема и чертеж прямой лестницы

Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.

Поворотные лестницы с площадками

Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.

Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.

При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета. Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.

Лестницы с забежными ступенями

Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений. Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.

Пример лестницы с забежными ступенями

Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается. Система креплений аналогична предыдущему варианту.

Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).

  • Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
  • Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
  • В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м;
  • Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
  • Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
  • Окружность с радиусом R1 делим на 15 равных частей;
  • Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м;
  • Высота ступеней h рассчитывается просто h=H1/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
  • Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.

Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.

Эксплуатационные характеристики стеклянных ограждений

Стекло – универсальный материал. В повседневной жизни мы используем различные предметы из стекла и хорошо знакомы с его главным недостатком – повышенной хрупкостью. Однако современные стеклянные ограждения лишены этого качества.

Ограждения для лестниц – это не только декоративный элемент. Их основное предназначение – обеспечение безопасности, и они прекрасно справляются с возложенными на них обязательствами. В некоторых случаях они даже являются частью каркаса.

Производство стеклянных ограждений осуществляется из стекла, прошедшего специальную обработку. Как результат – высокая прочность, надежность, улучшенные эксплуатационные характеристики.

Особенности расчета забежных ступеней

Винтовые лестницы имеют свои особенности расчета ширины и высоты ступеней. Это связано с их клиновидной формой и необходимым «зазором» между головой человека и внутренней частью нависающей ступени.

Допустим, необходимо построить лестницу с углом поворота 360° и высотой 3 м. Если принять ширину лестницы равной 90 см, то для центральной опоры диаметром 20 см общий диаметр лестницы будет равен 2 м. Чтобы вычислить длину марша, надо учитывать, что линия движения проходит приблизительно по окружности, радиус которой равен 2/3 от общего (в данном случае 66.7 см). Таким образом длина марша будет порядка 4.19 м.

Если такую лестницу приравнять к одномаршевой, то рекомендованное количество ступеней для нее не превышает 15, что автоматически дает высоту подступенка равной 20 см. Для такой высоты по формуле безопасности вычисляем рекомендованную ширину ступени по линии движения — 23 см. Теперь надо учесть, что последнюю ступеньку надо сделать шире остальных — по образу площадки перед дверным проемом. Оставшиеся 14 ступеней умножаем на ширину (23 см) и полученный результат вычитаем из длины марша (4.19 м), так мы рассчитаем размер площадки по линии движения — 97 см. Это больше трех, но меньше ширины четырех ступенек.

Следующей идет проверка соответствия нормам по высоте. Так как при движении по лестнице первые четыре ступени будут проходить в области проекции верхней площадки, то надо учесть высоту подступенков. При высоте подступенка 20 см мы теряем около 80 см из первоначальных 300 см, но оставшиеся 220 см соответствуют рекомендованным нормам.

Если исходные данные винтовой лестницы не такие «красивые», как в приведенном примере, то подсчет количества ступеней, их ширины и высоты подступенков ведется методом подбора. В этом случае высоту этажа делят на разное количество подъёмов, чтобы максимально точно попасть в «формулу безопасности» соотношения ширины ступеней к высоте подступенка. А тот остаток по ширине, который получается при вычислениях, пускают на увеличение последней ступени. Если же высота этажа не делится с точностью до «миллиметра» на количество подъемов, то можно незначительно увеличить/уменьшить высоту первой ступени или сделать дополнительную забежную ступеньку вначале лестницы.

Простой проект деревянной лестницы своими руками:

dizlandshafta

Полезно4Бесполезно1

Ступеньки на больцах

Система больцевой лестницы устроена таким образом, что одна боковина каждой ступени заделана в капитальную стену, к которой примыкает, а другая боковина подвешена на несущих перилах с помощью металлических стержней и больцов — специальных болтов, предназначенных для этого. При видимой легкости эта конструкция не уступит другим по прочности.

Стены для крепления больцовой системы могут быть бетонными, каменными или из клееного бруса. Крутые лестницы на второй этаж в частном доме изготовляются при помощи именно этого вида закрепления деталей, а также с использованием ступеней, которые называются «гусиный шаг» и позволяют сэкономить площадь, занимаемую лестницей.

Дизайн лестниц на металлокаркасе
