Основные характеристики, разновидности и особенности монтажа комбинированных свай

Требования к забивным сваям; расчет их количества

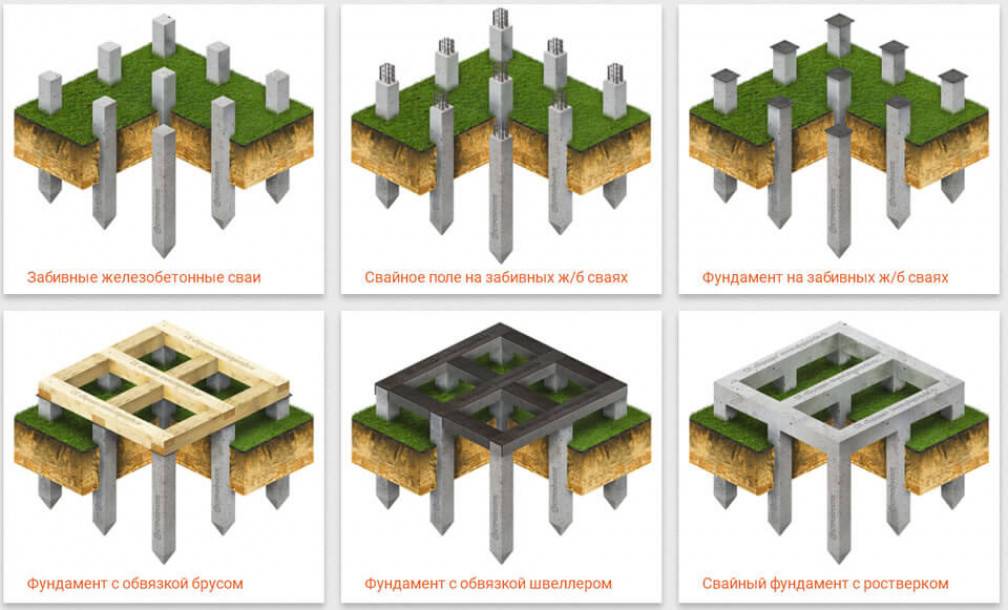

На практике чаще всего используются ж/б сваи квадратного или круглого сечения (от 200 до 300 мм), с заостренным с одной стороны концом. Качественные изделия изготавливаются в цеховых условиях из армированного бетона.

Отклонение оси сваи от вертикали не должно превышать 1 см на каждый метр опорыИсточник

Чтобы фундамент на ж/б сваях надежно справлялся с нагрузкой, предварительно рассчитывают количество свай и глубину их забивки, которая может составлять от 3 до 10 м. Для определения параметров фундамента учитывают:

• Тип почвы. Точнее всего его определит геологическое исследование, но можно воспользоваться и справочником.
• Вес дома. Определяется, исходя из потраченных на постройку материалов (в кубометрах) и массы 1 кубометра (табличное значение). Вес крыши, перекрытий, бетонного ростверка и отделочных материалов высчитывается отдельно. К сумме добавляется вес мебели (ориентировочно, 7-10 т).

Расчеты всегда ведутся с запасом прочности, поэтому итоговую сумму увеличивают на 30%. Пусть вес конструкции получился 180 тонн. Ж/б свая длиной 4 метра удерживает усредненную нагрузку в 20 тонн (для суглинистых почв); следовательно, 9 свай смогут равномерно и безопасно распределить всю нагрузку строения.

Качественные сваи — основа фундамента с высокими техническими показателямиИсточник

Классификация свай

По различным основаниям сваи классифицируются на сот ни групп ,при этом каждая из них используется при определенных условиях и по определенным правилам. Рассмотрим более подробно каждую из них. Во-первых, в зависимости от типа материалов сваи делятся:

• деревянные;
• металлические;
• железобетонные;
• бетонные.

Более подробно описание каждого их видов будет проводиться чуть ниже. В зависимости от формы поперечного сечения поверхности сваи делятся на:

• круглые;
• квадратные;
• прямоугольные.

Круглые применяются при строительстве в глинистых грунтах и вворачиваются винтовым способом, без применения отбойных механизмов. Квадратные и прямоугольные используются в более твердых видах почв и монтируются при помощи отбойных механизмов типа-кувалд.

Применение свайного фундамента

Фундамент из винтовых свай используется в первую очередь при строительстве домов на слабых подвижных грунтах. К ним относятся болотистые и торфяные почвы. Такое основание целесообразно использовать и при высоком уровне грунтовых вод.

Таким образом, свайное основание рекомендуется использовать в таких случаях:

близость озер, рек и других крупных водоемов;

необходимость возведение фундамента в сжатые сроки;

возможность экономии бюджета на строительство.

Применение свайного основания рекомендуется и на тех участках, где отсутствует удобный подъезд техники для проведения земляных работ. К тому же возводить его можно даже при отсутствии электричества, которое необходимо для работ по заливке классического фундамента из бетона.

Для установки буронабивных свай можно использовать даже ручной инструмент, а бетон замешивать вручную небольшими порциями. А установка винтовых свай вообще не требует работ по бетонированию.

Винтовые сваи – описание и область применения

При этом винтовые сваи, используемые в частном строительстве, достаточно просты конструктивно и технологически, что позволяет их изготовление своими руками.

Благодаря особенностям конструкции винтовые сваи имеют следующие основные области применения:

• в условиях сложного рельефа местности. Использование винтовых свай позволяет выполнение фундаментных работ даже при больших перепадах в отметках в пределах строительной площадки без необходимости выполнения дополнительных земляных работ. В результате заказчик экономит средства и время;
• при возведении пристроек к существующим зданиям и сооружениям. Это обусловлено тем, что при устройстве фундамента из винтовых свай отсутствует динамическое воздействие на грунт, способное повредить рядом стоящему зданию;

• при необходимости быстрого выполнения работ. Устройство фундамента частного дома, состоящего из свайного поля, вполне реально выполнить в течение суток. Это является немаловажным достоинством при жестких сроках строительства;
• при строительстве высотных сооружений (например, опоры ЛЭП, вышки сотовой связи и другие подобные им), когда особенности конструкции винтовых свай позволяют выдерживать очень серьезные нагрузки, направленные на выдергивание сооружения;
• при необходимости усиления существующего фундамента, находящегося в аварийном состоянии. Схема усиления проста: по периметру устанавливаются винтовые сваи, которые затем крепятся к существующему аварийному фундаменту кронштейнами или другим способом, значительно увеличивая его несущую способность.

Перечисленными областями применение винтовых свай не ограничивается, так как они вполне универсальны и могут применяться практически везде.

Сравнительная таблица характеристик винтовых свай

Несущая способность для винтовых свай – один из ключевых параметров, который показывает, какую нагрузку сможет выдержать конструкция. Зависимость несущей способности от габаритов свай наглядно представлена в таблице.

Диаметр, мм	Несущая способность, кг	Длина, мм
57	800	2000
76	2000-3000	2500
89	4000	2500
108	7000	2500
150	9500	3000

Сравнить технические характеристики различных типов винтовых свай с литым наконечником с их конечной стоимостью будет проще, ознакомившись с этой таблицей.

Примерный прайс-лист на ВС с литым наконечником и антикоррозийным эпоксидным покрытием: ТУ № 5283-001090093620-2012

Наименование, обозначение согласно ТУ	Диаметр ствола свай, мм	Диаметр лопасти наконечника, мм	Толщина стенки ствола, мм	Длина сваи, мм	Вес сваи, кг	Цена розница за шт. руб
СВЛ-ПМК 57-150	57	150	3,0	1000	5,5	880-00
1500	7,5	1000-00
2000	9,5	1120-00
2500	11,5	1240-00
3000	13,5	1360-00
3500	15,5	1480-00
4000	17,5	1600-00
4500	19,5	1720-00
5000	21,5	1840-00
5500	23,5	1960-00
6000	25,5	2080-00
СВЛ-ПМК 76	76	Тип шуруп	3,0	1500	8,5	1240-00
2000	11,0	1430-00
2500	13,5	1610-00
3000	16,0	1790-00
3500	18,5	1970-00
4000	21,0	2150-00
4500	23,5	2340-00
5000	26,5	2520-00
6000	28,5	2880-00
СВЛ-ПМК 76-180	76	180	3,0	1500	9,0	1240-00
2000	11,5	1430-00
2500	14,5	1610-00
3000	16,5	1790-00
3500	19,0	1970-00
4000	21,5	2150-00
4500	24,0	2340-00
5000	26,5	2520-00
6000	29,0	2700-00
СВЛ-ПМК 89-250	89	250 или шуруп	3,5	2000	18,4	1700 (2020)
2500	21,1	1930 (2240)

Оценка несущей способности свай в зависимости от их длины представлена в следующей таблице.

Почва	Расчетное сопротивление грунта (кг/см²)	Несущая способность сваи (тонн)
Площадь опирания шнека (см²)	200х60х2500	250х89х2500	300х108х2500
Глина	5	1,6	2,5	3,5
Суглинок	4,5	1,4	2,2	3,2
Лёсс	1	0,3	0,5	0,7
Песок	9	2,8	4,4	6,4

Ниже пример уровня предельной вертикальной и горизонтальной нагрузки, которую способны выдерживать винтовые сваи от производителя BAU в зависимости от типа грунта.

Свая BAU FM24	Тип грунта	Предельная вертикальная нагрузка кН (тонна)	Предельная выдерживающая нагрузка кН (тонна)	Предельная горизонтальная нагрузка кН (тонна)
76×2000	Песок средней крупности, мелкий	45 (4,5)	25 (2,5)	23 (2,3)
76×2500	55 (5,5)	30 (3,0)	23 (2,3)
76×3000	65 (6,5)	35 (3,5)	23 (2,3)
76×2000	Суглинки твердые, полутвердые	22 (2,2)	18 (1,8)	15 (1,5)
76×2500	30 (3,0)	20 (2,0)	15 (1,5)
76×3000	40 (4,0)	25 (2,5)	15 (1,5)
76×2000	Супеси твердые	30 (3,0)	20 (2,0)	20 (2,0)
76×2500	40 (4,0)	25 (2,5)	20 (2,0)
76×3000	45 (4,5)	30 (3,0)	20 (2,0)

Покупка металлических опор должна осуществляться только по результатам выполненных расчетов, утвержденного проекта строительных работ.

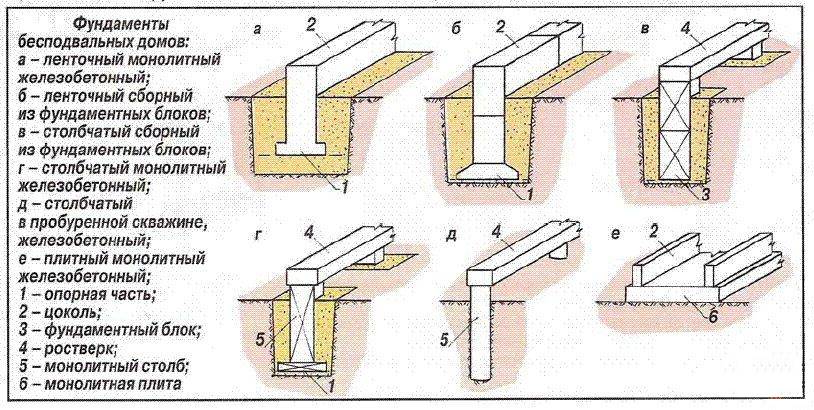

Виды фундамента, в зависимости от конструкции

Выделяют несколько видов фундамента, отличающихся своей конструкцией:

• ленточные (сочетание подземных стен с железобетонными балками);
• сплошные (плитные);
• столбчатые (отдельные опоры, установленные под стены).

Выбор в пользу того или иного вида конструкции фундамента делается на основании расчета прочности и надежности, необходимой для основания возводимого здания.

Некоторые тонкости устройства фундамента

Фундамент служит базовой основой для здания, поэтому от качества его выполнения    во многом зависит надежность всей конструкции сооружения, вследствие чего к его возведению предъявляется целый ряд обязательных требований.

Фундамент должен:

• соответствовать заданным параметрам прочности;
• характеризоваться высокой устойчивостью и достаточной морозостойкостью;
• противостоять воздействию грунтовых вод;
• отвечать требованиям долговечности в пределах предполагаемого срока эксплуатации здания.

Несмотря на высокие требования, фундамент должен оставаться достаточно экономичным: в среднем стоимость его возведения не должна превышать 10% стоимости строительства самого здания.

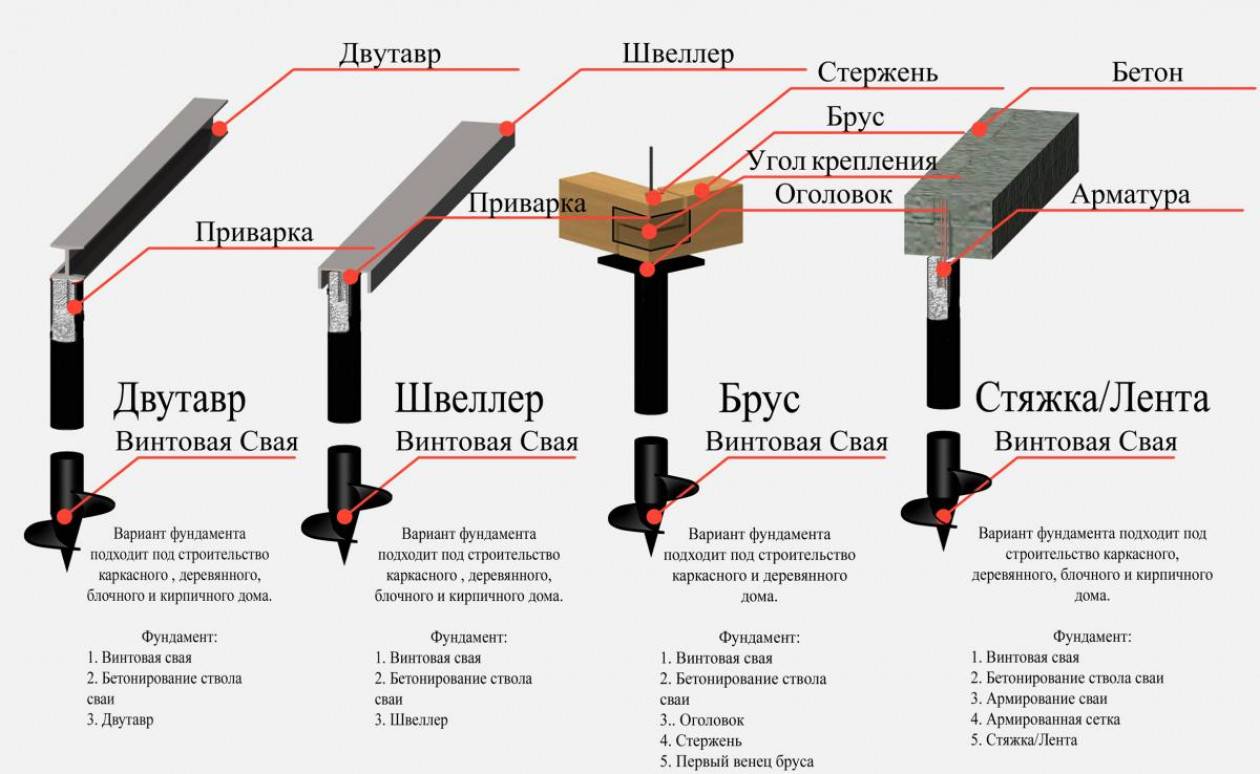

Как выбрать винтовые сваи для разных типов домов

Ниже разберем выбор опор в зависимости от материала, конструкции строений.

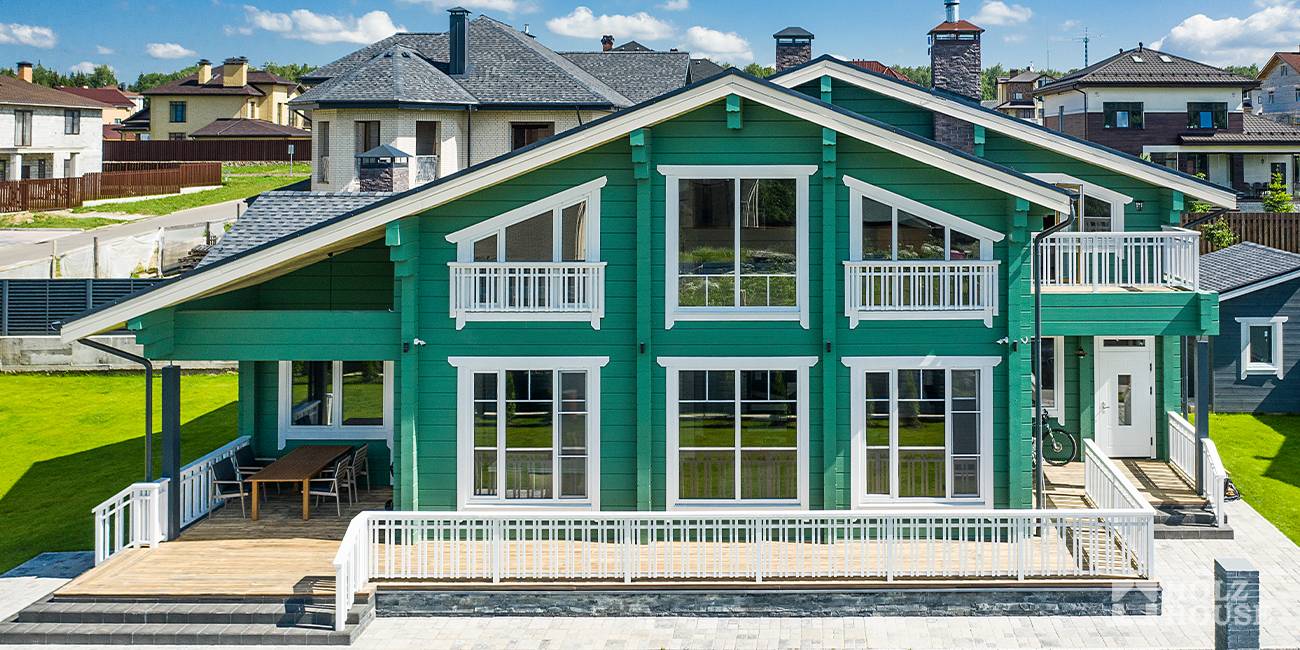

Из бруса

В загородном строительстве для деревянных домов чаще всего применяются СВЛ-89 или СВЛ-108. Длина подбирается с учетом типа грунта, уровня его промерзания. Учитывается, есть ли перепады высот на участке.

Если в планах сделать к дому пристройку в виде террасы или бани, то допустимо комбинировать сваи разного размера.

Каркасная технология

Для домов, в основе которых лежит сборка каркаса и дальнейшая обшивка пиломатериалами, также отлично подойдут сваи диаметром 108 мм. Их несущая способность находится в диапазоне от 5000 до 9000 кг.

Фото: строительство дома на склоне

Установка опор выполняется механическим способом, с привлечением спецтехники.

Монтаж свай. Виды свай.

Данная классификация позволяет рассчитать количество свай и определить место для их монтажа.

1. Сваи, образованные в свайные ленты. Каждая лента может включать один или два ряда свай. Их основная функция – передача нагрузки дома на прочный фундамент.

2. Отдельно стоящие сваи. Это значит, что опора располагается под отдельно поставленными элементами. Например, под колоннами помещения.

3. Сваи, образованные в свайные кусты. В таком варианте сваи размещены группами. Такой метод монтажа используют при наличии рыхлого грунта либо близком залегании грунтовых вод. В большинстве случаев свайные кусты образуют в местах со значительной нагрузкой. К примеру, въезд в гараж.

Виды свай по способу размещения. Кликабельно.

Преимущества и недостатки

1. Монтаж свайного фундамента не займет много времени.
2. Если разметка свайного поля выполнена правильно и был выбран качественный материал, срок службы винтовых свай будет несколько десятков лет.
3. Если вы знаете, как правильно возвести конструкцию, расходов будет минимум.
4. Его можно возвести практически в любой местности и при любом климате, в том числе на болоте или в местах, где всегда холодно.
5. Температура грунта на глубине всегда стабильна, и никак не влияет на установку конструкций зимой.
6. Инженерные коммуникации можно монтировать как во время, так и после постройки фундамента.

1. Свайное поле плохо выполняет свою функцию, если грунт может двигаться горизонтально или набухает. Для определения грунта, нужно проводить геологические исследования.
2. В процессе работы, появляются проблемы с установкой цокольного этажа. Промежуток между сваями необходимо заполнять. Это лишние расходы.
3. Любой материал подвергается коррозии. Здесь все зависит от окружающей среды. Качественные материалы имеют специальные покрытия, чтобы обеспечить защиту на долгие годы. Но они тоже не вечные. А иногда именно такие меры защиты и становятся причиной коррозии. Некоторые грунты могут содержать химические элементы, которые при контакте с защитными материалами могут стать причиной поломки фундамента.
4. Практически невозможно построить в скалистой или каменной местности, даже при наличии специальных машин.
5. Необходимо установить систему водоотведения. Это дорого.
6. Могут возникнуть проблемы при установке рядом с другими домами. Этого можно избежать с помощью специальной техники.

При выборе фундамента необходимо рассмотреть все недостатки существующих вариантов конструкций. Иначе свайный фундамент под дом может стать проблемным. Спрос на свайный фундамент растет каждый год.

Плюсы и минусы свайного фундамента

Итак, мы рассмотрели применение, виды и особенности свайных конструкций и самое время сравнить их с другими типами оснований.

Преимущества:

1. Это самый дешевый тип фундамента;
2. Возможность использования на сильно-подвижных грунтах;
3. Отсутствие объемных подготовительных земляных работ;
4. Быстрота и простота монтажа в ряде случаев;
5. Хорошая несущая способность;
6. Незначительная усадка после монтажа;
7. Возможность возведения в любое время года;
8. Возможность использования только ручного труда при монтаже.

Недостатки:

1. Сложность использования на очень водонасыщенных грунтах (для ж/б свай);
2. Сложность в расчетах несущей способности для очень не стабильных и слабонесущих грунтов, особенно для массивных строений;
3. Нет возможности построить подвал или цокольный этаж;
4. Обязательно использование специализированной техники для больших глубин или при массивных сваях.

В качестве заключения стоить сказать, что при выборе фундамента под строительство дачи или загородного дома, важно учитывать, что каждый вид сваи имеет свои как плюсы, так и минусы, и каждый вид рассчитан на применение в определенных условиях. Если отнестись ответственно к выбору типа свайного фундамента и вида свай, можно не беспокоится о качестве строительного процесса, и избежать лишних расходов и переплат

Технология свай. Виды свай.

Данная классификация помогает обозначить внешний вид сваи.

1. Опорные сваи. Имеют гладкое покрытие и широкую основу. Короче говоря, такие сваи используют в случае, когда есть прочный грунт под рыхлыми слоями земли.Несомненно, основной функцией опорных свай является передача нагрузки дома на фундамент. Эти сваи также имеют второе название — сваи-стойки.

2. Висячие сваи. Имеют рифленое покрытие, благодаря которому они хватаются за грунт. В свою очередь, сваи передают нагрузку дома на почву. Как оказалось, такие опоры используют при наличии малого уровня грунтовых вод. А также в случае, если прочный грунт расположен далеко и проводить глубокие строительные работы неэффективно. Второе название таких свай – сваи трения.

Классификация свай по внешнему виду. Кликабельно.

Рекомендации специалистов

Фото: привариваем распорки между сваями для усиления фундамента

При выборе опор для свайно-винтового фундамента стоит учесть следующие рекомендации:

В сильно агрессивных почвах для конструкций типа бань, небольших домов нужно брать СВС с толщиной стенки ствола от 5 мм.
Допустимое отклонение стенки ствола от заявленной в документации производителем может отличаться максимум на 10%.
Не рекомендуется использовать под жилые строения СВС с толщиной лопасти 5 мм. Они не выдерживают больших деформационных нагрузок. Но их вполне хватит для возведения забора, хозпостройки или беседки.
Толщина лопасти 6 мм – отличный вариант для конструкций ИЖС

Обладает повышенной устойчивостью к коррозии и сильным нагрузкам.
Важно еще на этапе проектирования фундамента точно определить необходимую толщину металла опор.
Чтобы купить качественные сваи, нужно запрашивать у продавца не только сопроводительные документы, но и отчеты по качеству сварного шва (печать ОТК – отдел технического контроля), успешному прохождению продукцией испытаний.

Если продавец отказывается предоставлять официальные документы относительно характеристик, качества продукции, но предлагает хорошую скидку, от такой покупки лучше воздержаться. Экономия может привести к быстрой порче и деформации металлических опор, поставив под угрозу целостность и безопасность эксплуатации строения.

Конструкция

Разновидности свайного фундамента зависят от:

1. Видов свай.
2. Материала и метода их изготовления.
3. Расположения под домом.
4. Глубины погружения.
5. Конструкции ростверка.

Свая выглядит как длинный стержень. Ее можно сразу установить в землю или изготовить прямо в процессе установки. Она является острой с нижней стороны. Можно надеть наконечник из стали, чтобы защитить от повреждений. На верх одевают кольцо из стали, чтобы защитить от ударов в процессе работы. При изготовлении свай на месте, сначала нужно пробурить скважины, а потом залить их бетоном.

Виды свайных фундаментов, в зависимости от методов погружения:

1. Забивные. Погружают, используя механизмы для вдавливания.
2. Буровые железобетонные. Устанавливают в скважинах.
3. Набивные бетонные и железобетонные конструкции. Для их создания делаются скважины, устанавливается опору и заливается бетоном.
4. Винтовые сваи под фундамент. Закручивают в почву.

В зависимости от несущих нагрузок, существуют две классификации свай:

1. Висячие. Они позволяют передать нагрузку благодаря трению о почву.
2. Стойки. Нужны, при слабой верхней части почвы. С их помощью нагрузка передается на нижние, более твердые слои земли.

По принципу расположения они бывают:

1. Одиночные. Когда опора стоит отдельно.
2. Объединенные в свайную ленту. Строятся по периметру свайных стен. Нужны для распределения нагрузки по всей конструкции.
3. Объединенные в свайный куст. Размещают под колонами, служащими основой дома.

Материалы, из которых их делают:

1. Деревянные.
2. Металлические.
3. Бетонные.
4. Железобетонные.
5. Комбинированные.

Комбинация разных материалов – лучшее решение, поскольку у каждого материала своя степень коррозии.

Утепление и гидроизоляция фундамента

Качественное утепление фундамента позволяет значительно сэкономить на отоплении в процессе эксплуатации частного дома. А гидроизоляция защищает основание от негативного воздействия влаги и продлевает его срок жизни

Поэтому важно своевременно обеспечить фундаменту укладку утеплителя и гидроизоляционного слоя

Гидроизоляция может быть рулонной или выполненной с помощью жидких материалов. Рулонную чаще всего используют для защиты плитного фундамента. Из материалов предпочтение лучше отдать стеклохолсту, стеклоткани или полиэстеру. Гидроизоляция жидкими материалами наносится на влажную поверхность. Битумно-полимерную эмульсию можно наносить с помощью специальных средств или вручную.

Грамотно подобранная и уложенная теплоизоляция не только позволит сократить потери тепла, но и предотвратит разрушение фундамента из-за промерзания грунта. Утеплять фундамент можно изнутри или снаружи. При способе утепления изнутри теплоизоляция укладывается в каркас из брусков, а поверх кладут арматуру и выполняют отделку. Утепление снаружи подразумевает засыпной метод, использование пенопластовых плит или пенополиуретана. Также в качестве материала для утепления фундаментов используют пенополистирол, минеральную вату, шлак и керамзит.

Строительство фундамента – это сложный и ответственный процесс, состоящий из нескольких этапов, начиная от проведения геологических изысканий на участке и заканчивая выбором утеплителя для основания

Чтобы определиться с типом фундамента и соблюсти все строительные нормы и технологии при его обустройстве, важно найти квалифицированных специалистов

Так что же такое забивная свая?

Стандартная забивная свая – это железобетонное изделие, имеющее конструктив в виде армокаркаса из несущей арматуры сечением 10мм с обвязочной арматурой сечением 5мм и заливкой бетоном классом прочности B22,5 (маркой М300). Каждый тип сваи имеет маркировку. Допустим, маркировка С30.15-3 – 3-х метровая свая сечением 150 мм

На первый взгляд может показаться, что нет ничего проще, как изготовить армокаркас, уложить его в форму и залить бетоном, немного подождать – и забивная свая готова. Да, сегодня все чаще и чаще появляются мини производства, которые изготавливают различные ж/б изделия, в том числе и сваи. Но забивная свая – это особый вид жб конструкций, технология ее изготовления включает в обязательном порядке цикл пропаривания после заливки бетона. Пропаривание сваи происходит в специальных камерах. Без цикла пропаривания с очень большой вероятностью при наборе прочности бетона не будут достигнуты требуемые по ГОСТам нормативы. Соответственно такие изделия могут быть негодными для применения в строительстве. Позволить себе камеры пропаривания может далеко не каждое производство, ведь речь идет не только о самих камерах, но и об увеличении количества циклов производства и сложности самого процесса пропаривания.

Много раз нам приходилось встречаться со сваями плохого качества. Железобетонная свая, как и любое ЖБИ, подлежит государственной сертификации. Поэтому перед покупкой свай обязательно удостоверьтесь, имеет ли производитель сертификат качества на сваи и обязательно требуйте паспорт качества партии свай при их покупке.

Свая, изготовленная с соблюдением всех технологических процессов, имеет высокий срок эксплуатации – более 100 лет.

Ремонт и реконструкция

Восстановление свайного фундамента — недорогое, однако эффективное решение. Его применяют при необходимости реконструкции старого основания.

Усиление сваями

Обычно сваями ремонтируют старый фундамент, создавая разгрузку несущих опор. Для усиления сваями старого фундамента применяют такие схемы:

1. Используют буронабивной либо буроинъекционный способ.
2. Вплотную с основанием вдавливают новые сваи.
3. Добавляют винтовые опоры.

Об усилении свайного фундамента читайте здесь, буроинъекционными сваями — тут.

Демонтаж

Чтобы выполнить разборку негодного фундамента, используют тяжелую спецтехнику. Необходимы алмазные резаки, гидроножницы, иные варианты гидравлического оборудования. Подробнее читайте в этой статье.

Поднятие дома

Чтобы поднять дом на сваях, используют такую технологию:

• специальными домкратами поднимают на требуемую высоту дом;
• под стены подкладывают блоки из металла либо деревянные пни;
• вворачивают сваи, приваривают к ним швеллеры;
• опускают строение на новый фундамент.

О том, как поднять дом на сваи, расскажет эта публикация.

Замена фундаментного основания

Чтобы продлить срок эксплуатации фундамента, его заменяют винтовыми сваями. При скрупулезном соблюдении технологии здание не сможет дальше разрушаться. Для полной замены фундамента деревянного строения, под стены заводят швеллер. Домкратами поднимают дом, монтируют винтовые сваи и опускают здание на них.

Особенности устройства фундамента из бетона

Технология возведения фундамента этого типа основания требует обязательного армирования с помощью металлических прутьев. Это позволяет фундаменту двигаться вместе с грунтом – зимой он поднимается, а весной начинает опускаться. Это не позволяет зданию разрушаться.

Такие основания называют плавающими, они особенно актуальны при большом давлении на фундамент, при строительстве на слабых грунтах, периодически сжимаемых, в сейсмически опасной местности, а также там, где земля промерзает на большую глубину. На таких основаниях удобно возводить любые здания и проводить капитальные и косметические ремонты, включая ремонт мягкой кровли.

Применение такого типа основания гарантирует снижение объема работ на земле, сокращение трудозатрат и экономию используемых в процессе строительства материалов.

Сегодня используются разные виды монолитных фундаментов:

• коробчатые;
• ребристые;
• сплошные.

Последний вариант используется в том случае, когда планируемое сооружение будет без цоколя. В данном случае плита будет выступать в роли пола. При строительстве жилых сооружений плита имеет, как правило, ребристую или ленточную поверхность. Ребра производятся из монолитного бетона, иногда блоков.

Для строений в несколько этажей выбираются коробчатые основание, способные выдержать большие нагрузки. Высота ребер при этом равна высоте стен в подземной части строения.

Свайный фундамент: особенности, плюсы и минусы, виды свай, этапы монтажа, утепление и отделка

Отправим материал на почту

История применения свайных фундаментов берет свое начало задолго до начала нашей эры. Археологи находили следы их использования в раскопках, проводимых в ряде стран, в слоях почвы, датированных 500-700 гг до н.э. Но настоящий расцвет этой технологии начался с 1828 года, когда русский военный инженер Маслов сконструировал механический копер для забивания свай. Еще через несколько лет – в 1833 году – английский инженер Александр Митчелл запатентовал винтовые сваи.

Изначально такой тип основания использовался только для регионов со сложными климатическими условиями или подвижными грунтами. Однако относительная простота монтажа и цены на свайный фундамент сделали эту технологию популярной в частном загородном строительстве, особенно при возведении каркасных и им подобных легких домов. Свайный фундамент доступнее традиционного ленточного основания, гарантирует такой же показатель прочности и надежности, а в некоторых случаях – даже превосходят его.

Дом на сваях можно установить даже на склоне, без дополнительных земляных работ

Предоставление услуг по монтажу составных и прочих видов свай

предлагает услуги по монтажу составных свай общей длиной до 24 м. Мы можем предложить мощный и высокопроизводительную технику: одна установка за рабочую смену забивает до 30 таки свай. Все операторы нашей копровой техники – высококлассные профессионалы с многолетним опытом работы. Кроме того, предлагает всем желающим доставку любого объема свай собственного Гарантия качества и точного соблюдения оговоренных в договоре сроков работ. Чтобы уточнить детали, вы можете позвонить по номеру многоканального телефона, указанного на сайте, или же воспользоваться формой заказа там же.

Фундамент глубокого заложения

Другой вариант заложения свайного фундамента – глубокий. Для определения глубины пользуются также качественными показателями почвы, на которой возводится конструкция. При изысканиях выявляют максимально плотный грунт, на который опора будет надежной и устойчивой, в этом месте и ставят отметку глубины заложения.

Бурение и установка свай бригадой рабочих.

Используется глубокий тип заложения в таких случаях:

• когда необходимо возвести сооружения большой массы, высотных, построенных из кирпича;
• когда уровень, на котором промерзает почва в данном районе не больше 2.5 метров;
• расположение уровня вод в грунте меньше ГПГ.

Технология свай. Виды свай.

Данная классификация помогает обозначить внешний вид сваи.

1. Опорные сваи. Имеют гладкое покрытие и широкую основу. Короче говоря, такие сваи используют в случае, когда есть прочный грунт под рыхлыми слоями земли.Несомненно, основной функцией опорных свай является передача нагрузки дома на фундамент. Эти сваи также имеют второе название — сваи-стойки.

2. Висячие сваи. Имеют рифленое покрытие, благодаря которому они хватаются за грунт. В свою очередь, сваи передают нагрузку дома на почву. Как оказалось, такие опоры используют при наличии малого уровня грунтовых вод. А также в случае, если прочный грунт расположен далеко и проводить глубокие строительные работы неэффективно. Второе название таких свай – сваи трения.

Классификация свай по внешнему виду. Кликабельно.

Фундамент на буронабивных сваях

Буронабивные сваи производятся на месте строительства с использованием бетонного или железобетонного раствора и армирующих конструкций. Сначала бурятся скважины и заполнятся армирующими конструкциями, после чего заливаются бетонным раствором.

Примерно так происходит монтаж буронабивных свай

Преимуществом такого основания является простота его установки, отсутствие необходимости использовать тяжелую технику, а также возможность постройки дома даже в трудном для заезда месте. Однако такой фундамент нуждается в качественной гидроизоляции, чтобы предотвратить его разрушение.

Отличия свайно-ленточной схемы фундамента

К недостаткам данной системы можно отнести следующее:

1. Многие работы приходится выполнять вручную. Пробитые скважины не позволяют использовать строительную технику для рытья траншей.
2. При связке арматуры с опорами требуются некоторые навыки постройки горизонтального каркаса. От вывода высоты свай и правильности обвязки зависит надежность постройки.
3. Предварительно рекомендуется ознакомиться с несущей способностью почвы. На основании этих данных происходит расчет нагрузки на поверхность.

Чаще всего глубина заложения составляет 35-42 см ниже нулевой отметки. Предварительные работы по созданию котлована предусматривают удаление верхнего пласта почвы до несущего уровня. После этого делается углубление на высоту отсыпной подушки. Периметр заливается сцепляющим составом (минимальная высота составляет 20 см над поверхностью грунта).

Общая высота определяется с учетом тяжести постройки и несущей способности почвы. Конструкция получается частично заглубленной. Данная модель представляет собой ростверк, связанный с грунтом.

В условиях сильно пучинистой почвы есть вероятность выдавливания основания наружным слоем земли. При наихудшем развитии событий бетонные опоры выскакивают из скважин (или обрываются на оголовках).

Такие случаи происходят при несоблюдении правил строительства. Во избежание подобных ситуаций устанавливается отмостка, используются более устойчивые опоры либо переделывается фундамент (на ростверковый).

№4. Виды свай по форме сечения

По форме сечения сваи бывают:

• квадратные и прямоугольные. Часто такими выпускаются ЖБ сваи. Это наиболее востребованный вариант в большинстве строительных отраслей. Такие сваи рекомендуется применять, когда строительство идет на мягких почвах, они используются при реконструкции и усилении существующего фундамента;
• круглые сваи, или сваи-оболочки отличаются открытой нижней частью, поэтому при монтаже заполняются грунтом, что увеличивает их несущую способность. Такие сваи нашли применение в сейсмически активных областях;
• полые квадратные и круглые сваи. Такими выпускают металлические сваи, а также некоторые железобетонные. Последние используются при сооружении малоэтажных объектов.

Виды ростверков

Ростверк не является обязательным элементом конструкции. Он соединяет между собой опоры основания, придавая конструкции дополнительную жёсткость. Различают 3 основных вида ростверков:

1. Высокий. Соединительные элементы располагаются над поверхностью земли на расстоянии от 15 см и выше.
2. Повышенный. Ростверк располагает вровень с поверхностью земли или на высоте до 10 см.
3. Заглубленный. Монтаж ростверка проводится ниже уровня поверхности земли.

Деревянный ростверк

По способу сборки различают ростверки:

1. Сборные. Представляют собой сварные стальные балки, которые применяют при строительстве лёгкий построек с небольшим сроком эксплуатации.
2. Сборно-монолитные. Элементы с «замочными» соединениями. Используются для соединения опор оснований многоэтажных домов и промышленных сооружений.
3. Монолитные. Представляют собой единые конструкции, имеющие форму замкнутой или незамкнутой ленты. Применяются при строительстве жилых малоэтажных домов.

Преимущества винтовых свай

Винтовые сваи имеют следующие достоинства:

• отсутствие земляных работ;
• возможность домостроительства на сложном рельефе и слабом грунте;
• легкость пристраивания на готовые архитектурно сформированные участки;
• высокая несущая способность;
• отсутствие усадки;
• возможность установки вблизи коммуникаций и в любое время года;
• долговечность.

Фундамент из винтовых свай применяется на слабом грунте, где высокая влажность, промерзание и текучесть. С ним нельзя будет построить подвал, но данный недостаток является характерным для всех типов свайного фундамента.

При выборе винтовых свай следует обратить внимание на следующие факторы

1. Основой служит новая труба из стали с пескоструйной обработкой и надежным антикоррозионным покрытием. Толщина стенки должна быть не менее 4 мм, а лопастей — более 5 мм.
2. Труба снаружи должна быть гладкой, без выступающих сварных швов, а лопасть — правильной формы.
3. К качеству сварки предъявляются высокие требования, иначе соединения не выдержат при ввинчивании в грунт.

Существуют следующие виды винтовых свай:

• литые, обладающие высокой прочностью соединения лопасти с трубой;
• сварные — с привариванием лопастей на тело сваи;
• комбинированные, собираемые из двух частей, — лопасти с конусом.

Винтовые сваи не монтируют в скалистом и каменистом грунте, хотя имеется специальное оборудование и для такой установки.
