Обеспечение вентиляции кровли
Карнизный свес крыши обязательно должен иметь вентиляционные элементы. Для этого любо используют перфорированные панели, либо устанавливают вентиляционные решетки. Эти элементы должны обеспечить поступление свежего воздуха в пространство под кровлей. Тогда, двигаясь от свесов к коньку, воздушный поток будет просушивать утеплитель, что положительно скажется на сроке службы кровли.
Чтобы в подкровельное пространство не попали насекомые или другие нежеланные жильцы, нужно затянуть вентиляционные отверстия мелкой сеткой. Для нормальной вентиляции площадь вентиляционных отверстий должна быть в соотношении 1 к 400-600 с общей площадью кровли. В верхней части кровли должны быть отверстия для выхода воздуха, их площадь аналогична площади нижних отверстий.
Анализ различных архитектурных проектов показывает, что свесы величиной около 500 мм увеличивают стоимость работ всего на 0,1%. Но зато качества кровли существенно возрастают, повышается долговечность дома. Такие затраты полностью оправданы.
Свесы и их виды
- Карнизный свес, выполненный заподлицо: при таком варианте стропила не выводятся за фронтальную границу стен. Также от вас потребуется установка по краю стропил сливной доски. Она должна располагаться в горизонтальном положении. Доска защищает торцы от попадания влаги, а также обеспечивает надежную систему крепежа водосточных желобов. В результате будет подчеркнута индивидуальность крыши. Недостаток – отсутствие защиты для верхних частей стен. На них может попасть влага. Свес заподлицо деревянного дома, как правило, имеет длину от 55 сантиметров. Кирпичные и панельные сооружения допускают меньшую длину выступа. При выпуске затяжек со стропильными ногами за фронтальную линию стен – не забывайте об устройстве карнизов такой конструкции (прочитайте: «Как сделать карнизы под крышей»). Это позволит защитить чердак от сквозняка. Также карнизы предотвратят образование снега в щелях конструкции. Если выступы стропильных ног отсутствуют за линией стен – то удлините их «кобылками». Для этой цели подойдут обрезки бруса. Его нужно будет прикрутить или прибить к стропильным торцам. После этого можно будет крепить карнизную доску.
Карнизные кровельные свесы, имеющие открытый тип – выступ главных стропил кровельного каркаса за пределы стен. При таком варианте, система водостока крепится на боковые части стропил или к верхним кромкам. Эта система часто используется при строительстве загородных домов.
Свес крыши от стены закрытого или защитного типа – в этом случае карниз крыши дома закрывает выступающие за фронтонную часть концы стропил. При этом очень часто можно встретить паз с внутренней стороны. В него, как правило, вставляются элементы обшивки.
Совет: Если чердак выполнен в виде изолированного помещения, то закрытый карнизный свес должен иметь обязательные отверстия для вентиляции.
Фронтонный свес: выполненный заподлицо или с выступом за стены. Все зависит от дизайна дома, но оба способа можно спокойно использовать при стандартной конструкции. Отметим, что при выступе свеса за пределы стен, проведите обшивку области незащищенной кровли.
Монтаж коньковой черепицы
Крайний коньковый зажим устанавливают при помощи 2 саморезов посередине конькового бруска с выносом за торцевой элемент до наружного края боковой черепицы. Крайнюю коньковую черепицу устанавливают в зажим широким краем и фиксируют саморезами сквозь следующий зажим. При этом зазор между краем черепицы и зажимом должен составлять 5 мм.
Рисунок 12 – Крепление конькового зажима на Фигаролл
В коньковом зажиме имеется отверстие со свободным ходом примерно 1 см. это позволяет регулировать шаг установки коньковых черепиц и добиваться покрытия всей длины конька без подрезки крайних элементов.
Виды
Существуют разные конструкции стропильных систем, рассчитанные на эксплуатацию в разных условиях и обладающие собственной спецификой. Они отличаются способом опирания стропильных ног, а также типом распределения нагрузки на стены. Рассмотрим их по отдельности.
Наслонная
Наслонная конструкция стропил обычно используется в домах со средней (внутренней) несущей стеной. Стропильные ноги концами опираются на мауэрлат (противоположные точки), а средней частью — на внутреннюю несущую стену (точнее, на лежень через подкосы или промежуточные стойки).
Для повышения несущей способности каркаса, в систему внедряют подкосы. За их счет можно увеличить длину пролетов. Для 1-скатных крыш возможно применение наслонных стропил и без подкосов, но при пролетах не более 4,5 м. Подкосы увеличивают возможную длину до 6 м.
Висячая
Висячие стропила изготавливаются в виде готовых ферм, которые поднимают на крышу в собранном виде. Остается лишь установить их в нужном положении, прикрепляя концы к мауэрлату. Промежуточных опор, как правило, не имеется, поскольку концы стропил соединены между собой горизонтальной доской — затяжкой.
Она исключает распирание стен, что позволяет использовать висячие стропила на домах из слабых материалов (например, ячеистых бетонов). Для высоких построек такая конструкция используется редко, так как их сложнее перемещать и устанавливать из-за большого веса и размера.
Скользящая
Скользящие стропила — это не самостоятельная конструкция, а дополнительный элемент. Он необходим для компенсации усадки материала в процессе эксплуатации, возникающей из-за впитывания и отдачи атмосферной влаги.
Основным и определяющим элементом является скользящая опора, представляющая собой элемент крепления с продолговатым отверстием для крепежного элемента (болта).
При изменении размеров стропильной ноги болт перемещается по длине отверстия, компенсируя увеличение или уменьшение длины детали. Скользящие стропила могут иметь как наслонную, так и висячую общую конструкцию.
Особенности и преимущества односкатной крыши из профнастила
Перед тем как речь пойдет непосредственно о постройке такой крыши, требуется ознакомиться с ее достоинствами. Такая конструкция получается достаточно легкой за счет простой системы стропил. И этот показатель является актуальным при возведении строений с далеко не мощными несущими стенами. А потому такой тип кровли часто выбирается при строительстве сараев, гаражей и других хозяйственно-бытовых построек.
Профнастил для крыши
Также одно из главных преимуществ – это простота самой конструкции, позволяющая выполнить все работы своими руками, не привлекая специалистов. В любом случае, придется произвести ряд требуемых для проектирования расчетов, но они довольно просты и можно ограничиться несложным чертежом.
Стропильная система – самый важный элемент кровли, отвечающий за способность всей конструкции выдерживать нагрузки
Как уже было отмечено выше, такая крыша является экономной. Для ее обустройства потребуется куда меньше материалов, чем для строительства даже самой простой двухскатной крыши, так как площадь ее меньше. И потребуется не только мало профнастила или досок для стропил, но и утеплителя, гидроизоляционного и других материалов. Хотя при этом площадь строения может остаться достаточно большой.
Выбор профлиста
Еще один плюс односкатного типа крыши заключается в том, что она способна противостоять воздействию ветра и потому часто строится в регионах, где ветровая нагрузка является критической. Главное – выбрать правильное направление уклона в соответствии с розой ветров, которая уже давно определена учеными на всех территориях земного шара.
Кровля из профнастила своими руками
К плюсам можно отнести и экономию тепла внутри помещения – односкатная крыша имеет как раз ту форму, которая наилучшим образом воздействует на циркуляцию воздуха, но при этом под ней формируется особая зона, где происходит накопление нагретых воздушных масс, отдающих свою энергию материалам кровли и нагревают ее.
Почему же такую крышу рекомендовано крыть профнастилом? Все просто – этот материал является недорогим, легким, простым в монтаже, но при этом долговечным и прочным – сроки службы при правильной укладке составляют десятилетия. Также профнастил можно приобрести абсолютно любого цвета, так как цветовая гамма материала достаточно богата.

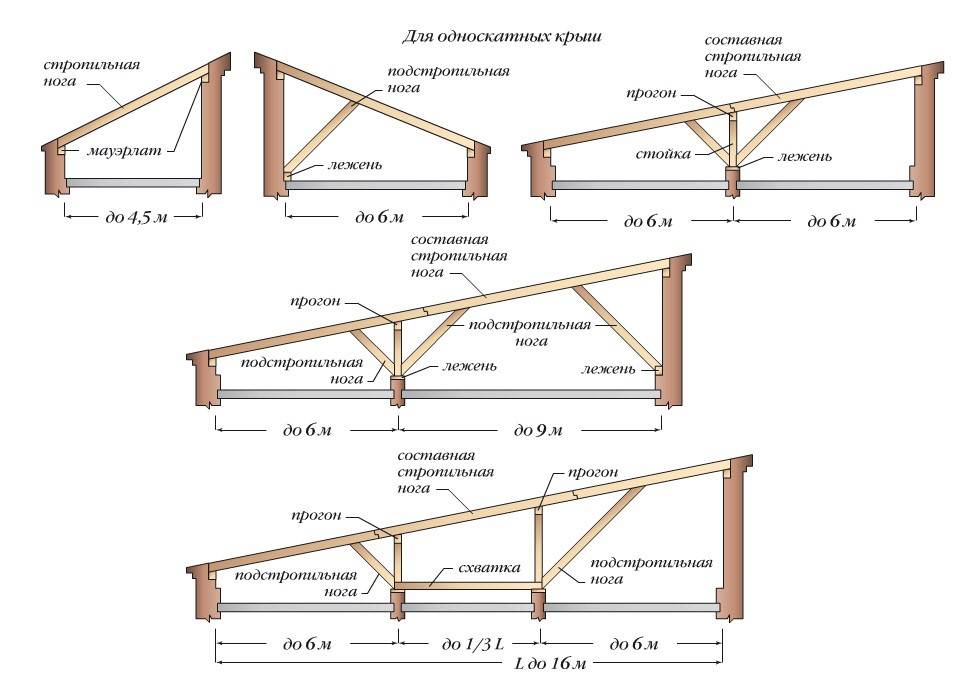

Чертеж обустройства односкатной крыши из профнастила
Главными недостатками такой кровли являются следующие:
- необходимость очистки от снежных масс зимой, так как уклон кровли мал и не дает возможности снегу сходить самостоятельно;
- во время дождя профнастил достаточно сильно шумит и если не обеспечить хорошую звукоизоляцию, то находиться под такой кровлей длительное время будет непросто.
Кровельный профнастил
Как прикрепить к кровле?
Как правило, планки коньков фиксируются при помощи кровельных саморезов. Шаг между крепежными элементами должен составлять около 250-400 мм. Этот показатель следует уменьшить, если предполагаются повышенные ветровые нагрузки на крышу.
В процессе установки также необходимо следить за тем, чтобы конек располагался в строго горизонтальном положении. Даже незначительные перекосы могут привести к последствиям:
- снизятся защитные характеристики конька;
- ухудшится внешний вид кровли;
- сократится срок службы доборных элементов.
Читайте в отдельных статьях на нашем сайте, как обустроить армопояс, мауэрлат, ферму, обрешетку, фронтоны и свесы 1-скатной кровли.
От чего зависит угол наклона односкатной крыши
Различают плоские (до 5 градусов к горизонтали), малоуклонные (5…30 градусов) и крутоуклонные (свыше 30 градусов) односкатные крыши. При этом плоские и малоуклонные крыши требуют устройства очень тщательной гидроизоляции и отвода воды – это связано с тем, что снег на таких поверхностях задерживается и начинает таять снизу, от тепла, излучаемого домом.
Снеговые и ветровые нагрузки
Эти параметры имеют большое значение при выборе угла наклона.
Считается, что с крыши, имеющей уклон менее 20 градусов, снег не сползает, остается лежать на поверхности. При большем уклоне сохранность снежного покрова зависит от типа кровельного материала. На крышах с углом наклона более 50 градусов снежный покров не задерживается, вне зависимости от покрытия, кроме определенных случаев (немедленное оледенение, сложные конструкции).
Необходимость учитывать вес снегового покрова связана с расчетом крыши на прочность, поэтому до начала проектирования необходимо уточнить снеговые нагрузки данного региона. Информацию можно найти в СП 20.13330.2016, раздел 10 «Снеговые нагрузки». Там же в разделе «Воздействия ветра» есть данные для расчета ветровой нагрузки.
Упрощенно «прикинуть» снеговую нагрузку можно по карте РФ (районирование территории по весу снегового покрова и ветровые районы). Следует понимать: эти данные упрощены и не учитывают возможных нюансов, связанных с преобладающими ветрами, характером местности и другими факторами.
Ветровая нагрузка считается в том числе с учетом высоты здания и зоны его расположения. Зона А – открытые пространства, зона В – лесные массивы, городская плотная застройка.
При высоте постройки менее 10 м допустимо не принимать во внимание ветровую нагрузку, за исключением зданий, расположенных на больших открытых пространствах. При расчете оптимального угла наклона конструкции необходимо учитывать:
При расчете оптимального угла наклона конструкции необходимо учитывать:
- для снижения ветровой нагрузки необходимо уменьшать угол ската;
- для снижения снеговой нагрузки (обеспечение соскальзывания снега) следует увеличивать угол.
Таким образом, принятое решение – компромисс между желанием избавиться от регулярной чистки крыши от снега и нежеланием заново настилать сорванное ветром покрытие. Примеры расчета с учетом снеговой и ветровой нагрузки показаны ниже.
Выбор типа покрытия
В зависимости от того, насколько круто скат наклонен к горизонтали, можно выбрать тот или иной кровельный материал. Иногда встречается обратная задача – кровельный материал уже выбран, теперь необходимо определить допустимый угол наклона.
Более детально перечислены допустимые и обычно применимые углы кровли для разных материалов в таблице ниже.
Внимание: для крутоуклонных крыш неприменимы тяжелые хрупкие материалы! Также необходимо учитывать надежность крепления отдельных элементов и правильно рассчитывать гидроизоляцию!
Вес кровельного материала можно принять ориентировочно по таблице ниже или выяснить самостоятельно у производителя/продавца.
Важно: при расчете стоит опираться на максимальную цифру, это даст необходимый запас прочности конструкции!
Утепление и гидроизоляция
Здесь только одно правило: чем меньше угол наклона крыши, тем тщательнее должна быть гидроизоляция. Так, для плоских и малоуклонных конструкций необходимо устраивать двухслойную изоляцию с тщательной проклейкой стыков и обязательной укладкой полотнищ (рулонов, пленки) внахлест с запасом не менее 20 см.
Утепление крыши зависит от региона проживания, его температурного диапазона, планируемой эксплуатации помещений под кровлей, отопления здания в целом и других нюансов. Расчет теплоизоляции здесь подробно излагаться не будет.
Тип и удельный вес выбранных материалов необходимо определить заранее, это требуется для расчета сборной нагрузки от «кровельного пирога» на общую конструкцию и несущие стены.
Как рассчитать длину коньковой планки
Расчет конька для крыши сводится к определению количества доборного элемента и комплектующих — гидроизоляции, уплотнителя, крепежных элементов и т.д. Основа такого расчета — план строительства, в котором имеется точная проектная длина крыши и указываются все необходимые материалы, принятые к использованию.
ОБРАТИТЕ ВНИМАНИЕ!
Установочные данные каждого конкретного добора являются индивидуальными и определяются исходя из рекомендаций поставщика и общих строительных норм. Собственно, подсчет количества материала — задача несложная, по имеющейся длине крыши требуется подсчитать количество коньковой планки с учетом обязательного 5-сантиметрового нахлеста.
Больше хлопот обычно возникает с правильной организацией подложки — коньковых брусков, обеспечивающих точное и ровное крепление планок.
К моменту монтажа стропильной системы выбор конкретного кровельного материала должен быть завершен, чтобы имелась возможность организации подложки по точным размерам профиля.
Проблема заключается в разнообразии типов конька, не позволяющем определить какую-то единую схему размещения опорных планок — ширина, способ крепления и уплотнения всех элементов несхожи между сбой и требуют индивидуального рассмотрения. Поэтому для точного расчета всегда следует отработать монтаж на пробной планке, чтобы имелась возможность оперативного изменения или коррекции установки подложки.
Чтобы избежать дефектов крепления конька крыши, следует грамотно подойди к вопросу монтажа.
Вентилируемый конек кровли
Как устанавливать конек
Любое изделие, даже с высоким качеством, будет работать плохо, если монтаж произведен с ошибками. А как установить конек на крышу с покрытием из профнастила? Какие тут имеются нюансы и возможные трудности?
В первую очередь нужно знать, что монтаж конька начинается после полной укладки профнастила. При этом кровельный материал не должен доходить до линии пересечения скатов на 5-10 сантиметров. Если листы профнастила состыковать без такого свободного пространства, то вентиляция подкровельного пространства будет затруднена.
Дальнейшие работы будут выглядеть следующим образом:
- На верхней части стропил, свободной от профнастила, монтируют дополнительные брусья. Они необходимы для того, чтобы крепление коньковой планки было более надежно.
- Работа по монтажу конька начинается с края, откуда дуют преобладающие ветры. Вначале монтируется уплотнитель. Если выбран дорогой материал, то с одной его стороны имеется самоклеющаяся пленка. При отсутствии таковой утеплитель просто укладывается на свое место или приклеивается подручными материалами.
- Предыдущую работу можно проделать двумя способами. Утеплитель, чаще всего, клеится непосредственно к самому коньку, делая отступ в 3 сантиметра от края. Если вы используете профильный материал, то это лучше сделать на сам профнастил. В этом случае утеплитель ляжет более плотно, а значит, риск протечки минимизируется.
- Далее, проводится укладка самой коньковой планки. Если вы используете треугольные или фигурные изделия, то делается нахлест в 15-20 сантиметров. В случае с круглыми планками перехлест делается по линии штамповки.
- Если необходимо отрезать коньковую планку, то лучше это делать ножницами по металлу. Особенно это касается изделий с полимерным покрытием. С помощью болгарки защитный слой легко повреждается.
- Крепить конек нужно саморезами, которые должны иметь оцинковку и снабжаться резиновыми шайбами. Их вкручивают в вершину волны профнастила. При этом саморез должен еще и пройти сквозь обрешетку. Точки крепежа должны располагаться между собой на расстоянии в 20-30 сантиметров. Саморезы крепятся так, чтобы они были расположены на расстоянии 3-5 сантиметров от нижней кромки коньковой планки.
- Использовать для монтажа гвозди можно, но не желательно. Дело в том, что при большой ветрености такие крепежи могут вырваться. В этом случае крыша потребует ремонта.
Видео по теме:
https://youtube.com/watch?v=tNype9lEsRw
Очень важно перед началом работ проверить ровность конькового ребра. Для этого удобно использовать лазерный нивелир или воспользоваться обычной веревкой
Допускаются незначительные отклонения, не более двух процентов от ширины коньковой полки. Если кривизна больше этого значения, то нужно либо ее исправить, либо использовать более широкие планки. В противном случае возрастает риск появления течи.
Что такое конек для металлочерепицы
Конек крыши из металлочерепицы — это самый верхний конструктивный элемент крыши, монтируемый по линии пересечения ее скатов. Его назначение состоит в выполнении нескольких функций:
- Гидроизоляция стыка кровельных скатов. Поскольку на сходящихся скатах крыши между верхними листами металлочерепицы неизбежно остается некоторое пространство, это место нуждается в защите от проникновения влаги. Изогнутая форма конька позволяет укрыть щель между скатами, тем самым предотвратив попадание влаги внутри кровельного пирога.
- Вентиляция. При изменении температуры воздуха с обратной стороны металлочерепицы может образовываться конденсат. Эта влага способна привести как к коррозии металла самого кровельного материала, так и к намоканию расположенного ниже утеплителя. При наличии же конька сконденсировавшаяся вода получает возможность испаряться и отводиться вместе с потоками нагревающегося под металлом воздуха.
- Декор. Кровельные коньки выпускаются разнообразных форм и расцветок, что позволяет применять их в качестве декоративных элементов. Кроме того, наличие конька придает крыше законченный вид.
ВАЖНО!
Конструктивно конек представляет собой металлическую полосу, которой придан определенный профиль. Как и металлочерепица, коньковые элементы имеют защитное покрытие из полимерных материалов или краски.
Окрашиваться могут как в тон скатов, так и в контрастные им отттенки
По кромкам конька имеется отбортовка, упрощающая стык с листами основного кровельного покрытия
Окрашиваться могут как в тон скатов, так и в контрастные им отттенки. По кромкам конька имеется отбортовка, упрощающая стык с листами основного кровельного покрытия.
В комплект, помимо собственно коньковой планки, входит следующее:
- боковые заглушки, предотвращающие попадание мусора под крышу;
- крепления;
- уплотняющие шайбы для обеспечения гидроизоляции.
На крышах сложной формы дополнительно используют стыковочные элементы, позволяющие герметично состыковать несколько линий верхних кромок кровельных скатов.
Расчёт высоты конька для крыши дома
Для вычисления высоты конька используются разные методы, но математический является наиболее популярным. В таком случае используется формула H=0,5×B×K. В этой формуле H-искомая высота кровельного конька, B-ширина здания, K-коэффициент зависимости от уклона крыши, который подбирают по таблице. С помощью данных показателей возможно самостоятельно рассчитать высоту конька, но также можно воспользоваться онлайн-калькуляторами, введя имеющиеся данные.
Таблица: значение коэффициента в зависимости от уклона кровли
| Уклон кровли | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 |
| Коэффициент | 0,08 | 0,17 | 0,26 | 0,36 | 0,47 | 0,59 | 0,79 | 0,86 | 1,0 |
Математический пример расчёт оптимален для скатных крыш, но по такому же принципу осуществляется расчёт высоты плоской односкатной кровли. Предварительно определяются все нужные параметры в зависимости от типа, конструкции кровли, что должно быть указано в проекте.
Таблица ветровых и снеговых нагрузок по России
| Субъект федерации | Город | Снеговой район | Ветровой район |
| Адыгея | Майкоп | 2 | 1 |
| Алтайский край | Барнаул | 4 | 3 |
| Бийск | 4 | 1 | |
| Рубцовск | 3 | 3 | |
| Амурская область | Благовещенск | 1 | 3 |
| Архангельская область | Архангельск | 4 | 2 |
| Северодвинск | 4 | 2 | |
| Астрахань | 1 | 3 | |
| Башкортостан | Нефтекамск | 5 | 2 |
| Салават | 5 | 3 | |
| Стерлитамак | 5 | 3 | |
| Уфа | 5 | 2 | |
| Белгородская область | Белгород | 3 | 2 |
| Старый Оскол | 3 | 2 | |
| Брянская область | Брянск | 3 | 1 |
| Бурятия | Улан-Удэ | 1 | 3 |
| Владимирская область | Владимир | 3 | 1 |
| Ковров | 4 | 1 | |
| Муром | 3 | 1 | |
| Волгоградская область | Волгоград | 2 | 3 |
| Волжский | 2 | 3 | |
| Камышин | 3 | 2 | |
| Вологда | 4 | 1 | |
| Череповец | 4 | 1 | |
| Воронежская область | Воронеж | 3 | 2 |
| Дагестан | Дербент | 2 | 5 |
| Махачкала | 2 | 5 | |
| Хасавюрт | 2 | 5 | |
| Забайкальский край | Чита | 1 | 2 |
| Ивановская область | Иваново | 4 | 1 |
| Иркутская область | Ангарск | 2 | 3 |
| Братск | 3 | 2 | |
| Иркутск | 2 | 3 | |
| Калининградская область | Калининград | 2 | 2 |
| Калмыкия | Элиста | 2 | 3 |
| Калужская область | Калуга | 3 | 1 |
| Обниск | 3 | 1 | |
| Камчатский край | Петропавловск-Камчатский | 7 | 7 |
| Кемеровская область | Кемерово | 4 | 3 |
| Киселевск | 4 | 2 | |
| Ленинск-Кузнецкий | 4 | 3 | |
| Новокузнецк | 4 | 3 | |
| Прокопьевск | 4 | 2 | |
| Кировская область | Киров | 5 | 1 |
| Костромская область | Кострома | 4 | 1 |
| Краснодарский край | Краснодар | 2 | 6 |
| Новороссийск | 2 | 5 | |
| Сочи | 2 | 4 | |
| Красноярский край | Ачинск | 4 | 3 |
| Красноярск | 3 | 3 | |
| Норильск | 5 | 3 | |
| Курганская область | Курган | 3 | 2 |
| Курская область | Курск | 3 | 2 |
| Ленинградская область | Санкт-Петербург | 3 | 2 |
| Липецкая область | Елец | 3 | 2 |
| Липецк | 3 | 2 | |
| Магаданская область | Магадан | 5 | 5 |
| Марийская Республика | Йошкар-Ола | 4 | 1 |
| Мордовия | Саранск | 3 | 2 |
| Московская область | Балашиха | 3 | 1 |
| Железнодорожный | 3 | 2 | |
| Жуковский | 3 | 1 | |
| Коломна | 3 | 1 | |
| Красногорск | 3 | 1 | |
| Люберцы | 3 | 1 | |
| Москва | 3 | 1 | |
| Мытищи | 3 | 1 | |
| Ногинск | 3 | 1 | |
| Одинцово | 4 | 1 | |
| Орехово-Зуево | 3 | 1 | |
| Подольск | 3 | 1 | |
| Серпухов | 3 | 1 | |
| Химки | 3 | 1 | |
| Щелково | 3 | 1 | |
| Электросталь | 3 | 1 | |
| Мурманская область | Мурманск | 5 | 4 |
| Нижегородская область | Арзамас | 4 | 2 |
| Дзержинск | 4 | 1 | |
| Нижний Новгород | 4 | 1 | |
| Новгородская область | Великий Новгород | 3 | 1 |
| Новосибирская область | Новосибирск | 4 | 3 |
| Омская область | Омск | 3 | 2 |
| Оренбургская область | Оренбург | 4 | 3 |
| Орск | 4 | 2 | |
| Орловская область | Орел | 3 | 2 |
| Пензенская область | Пенза | 3 | 2 |
| Пермский край | Пермь | 5 | 2 |
| Приморский край | Артем | 3 | 4 |
| Владивосток | 2 | 4 | |
| Находка | 2 | 5 | |
| Уссурийск | 2 | 3 | |
| Псковская область | Великие Луки | 3 | 1 |
| Псков | 3 | 1 | |
| Республика Карелия | Петрозаводск | 2 | 5 |
| Республика Коми | Сыктывкар | 5 | 1 |
| Ухта | 5 | 2 | |
| Ростовская область | Батайск | 2 | 3 |
| Волгодонск | 2 | 3 | |
| Новочеркасск | 2 | 3 | |
| Новошахтинск | 2 | 3 | |
| Ростов-на-Дону | 2 | 3 | |
| Таганрог | 2 | 3 | |
| Шахты | 2 | 3 | |
| Рязанская область | Рязань | 3 | 1 |
| Самарская область | Волжский | 4 | 3 |
| Новокуйбышевск | 4 | 3 | |
| Самара | 4 | 3 | |
| Сызрань | 3 | 3 | |
| Тольятти | 4 | 3 | |
| Саратовская область | Балаково | 3 | 3 |
| Саратов | 3 | 3 | |
| Энгельс | 3 | 3 | |
| Сахалинская область | Южно-Сахалинск | 4 | 4 |
| Свердловская область | Екатеринбург | 3 | 2 |
| Каменск-Уральский | 3 | 1 | |
| Нижний Тагил | 4 | 2 | |
| Первоуральск | 4 | 2 | |
| Северная осетия | Владикавказ | 2 | — |
| Смоленская область | Смоленск | 3 | 1 |
| Ставропольский край | Невинномысск | 2 | 5 |
| Ставрополь | 2 | 5 | |
| Тамбовская область | Тамбов | 3 | 2 |
| Татарстан | Альметьевск | 5 | 2 |
| Казань | 4 | 2 | |
| Набережные Челны | 5 | 2 | |
| Нижнекамск | 5 | 2 | |
| Тверская область | Тверь | 4 | 1 |
| Томская область | Томск | 4 | 3 |
| Тульская область | Новомосковск | 3 | 1 |
| Тула | 2 | 1 | |
| Тыва | Кызыл | 2 | 1 |
| Тюменская область | Тобольск | 4 | 2 |
| Тюмень | 3 | 2 | |
| Удмуртия | Ижевск | 5 | 1 |
| Ульяновская область | Димитровград | 4 | 2 |
| Ульяновск | 4 | 2 | |
| Хабаровский край | Комсомольск-на-Амуре | 4 | 3 |
| Хабаровск | 2 | 3 | |
| Хакасия | Абакан | 2 | 3 |
| Ханты-Мансийский АО | Нефтеюганск | 4 | 2 |
| Нижневартовск | 5 | 2 | |
| Сургут | 4 | 2 | |
| Челябинская область | Златоуст | 4 | 2 |
| Копейск | 3 | 2 | |
| Магнитогорск | 4 | 3 | |
| Миасс | 3 | 2 | |
| Челябинск | 3 | 2 | |
| Чеченская Республика | Грозный | 2 | 4 |
| Чувашия | Новочебоксарск | 4 | 2 |
| Чувашская Республика | Чебоксары | 4 | 2 |
| Якутия | Якутск | 2 | 2 |
| Ямало-Ненецкий АО | Новый Уренгой | 5 | 2 |
| Ноябрьск | 5 | 2 | |
| Ярославская область | Рыбинск | 4 | 1 |
| Ярославль | 4 | 1 |
Как сделать своими руками ↑
Прогон выполняют из стали либо древесины. При строительстве частных домов в основном используют второй вариант, так как стальные отличаются довольно большим весом.
Рекомендуем
Брус перед установкой пропитывают огнебиозащитным средством, чтобы обеспечить долговечность конструктивного элемента.
- Установку производят, завершив основные этапы устройства кровли. Основной принцип укладки элементов отделки конька – в укладке крайних фрагментов со стороны фронтонов, через которые натягивается монтировочный шнур. Шнурку выравнивают под уровень и временно фиксируют к противоположным фронтонам. Он будет служить ориентиром для остальных фрагментов.
- Работы рекомендуется выполнять вдвоем. После установки и крепления первого конструктивного элемента переходят к следующему. Фрагменты укладывают с заступом порядка 20 см, что позволяет добиться лучшей гидроизоляции конструкции. Таким же образом вдоль ската укладывают и закрепляют все элементы.
Внимание!
Особое внимание нужно уделить креплению крайних элементов, поскольку они находятся под воздействием максимальных ветровых нагрузок.
- Однако, только одной подгонки, даже если ширина полки больше 20 см, недостаточно, чтобы обеспечить достаточную гидроизоляцию. В любом случае останутся щели, через которые под кровлю могут попасть капли дождя либо снег, задуваемый ветром. В паз можно положить слой стекловаты, но постарайтесь его не слишком уплотнять, так как это может нарушить вентиляцию.
- Есть и другой способ: использовать вместо стекловаты самоклеящуюся поролоновую ленту (филер), которую прокладывают по краю полки с нижней стороны. Но этот материал достаточно дорог, а полученный результат аналогичен варианту с использованием стекловаты.
- В обязательном порядке должен быть предусмотрен вентиляционный отсек. В противном случае не избежать скапливания конденсата, даже если кровля была надежно защищена от влаги.
На заметку
Если из-за особенностей кровельной конструкции, нет возможности его обустроить или хотя бы обеспечить нужный зазор, то для борьбы с чердачной сыростью, в торцевых частях устанавливают окна.
Как закрепить конек на крышу: из профнастила, на шиферной
Способ крепления всецело зависит от материала защитной планки. Фигурные элементы часто выполняют из такого же.
Обязательной процедурой является гидроизоляция элементов кровли из дерева. До начала установки отделочных элементов прогон покрывают рубероидной лентой.
Кровля из профнастила. Более подробно остановимся на том, как установить конек на крышу из профнастила.
konek-5
konek-6
- На край профилированного листа крепят полоски уплотнителя или специальные вентиляционные ленты, которые соответствуют рисунку листов.
- Крепление выполняют с шагом в 20–30 см исходя из параметров рисунка профнастила. Элементы, уложенные внахлест, фиксируют к уже установленным брускам, прикручивая саморезами сквозь верхнюю гофру.
Внимание!
Отметим, что саморезы должны быть снабжены резиновыми или неопреновыми уплотнителями.
Чтобы получить максимально прочное и качественное соединение, рекомендуется не вкручивать все метизы сразу. Желательно наживать фрагменты на два – четыре метиза каждый. Остальные докручивают только после проверки по шнурке и уровню. Согласитесь, что каждая лишняя дырка кровли представляет потенциальную угрозу ее надежности.
Устройство вентиляции
Для создания вентиляции необходимо выполнить следующие операции.
- После установки системы стропил поперек них закрепляют гидроизоляционную пленку. Соединительные швы проклеивают монтажной лентой. При этом необходим напуск в 150 мм;
- Вдоль стропил устанавливают обрешетку. Движение потоков воздуха происходит как раз за счет образованного обрешеткой некоторого промежутка. Если гидроизоляция не позволяет влаге просочиться в теплоизоляционный слой и дерево несущей конструкции, то зазор, обеспечиваемый обрешеткой, дает возможность достаточно быстро высыхать любой попавшей влаге.
- Дополнительное вентиляционное отверстие создают в коньковой части. Через него выводятся избытки пара и конденсат.
- По низу карнизу необходимо предусмотреть зазоры, через которые воздух извне будет поступать под кровлю.
Как монтируют конек для крыши из металлочерепицы, можно посмотреть на видео.
https://youtube.com/watch?v=LDszZ7EqCyY%3F
2022 stylekrov.ru
Необходимые размеры и характеристики коньковой планки
Угол наклона ската колеблется от 11 до 45 градусов. Для перекрытия стыков под разным углом требуется накладки разных размеров.
Наиболее важным параметром изделия выступает его высота. Разработаны специальные таблицы, которые позволяют без всяких затруднений рассчитать, каких размеров выбрать конек на крышу из профнастила.
Вычисления выполняются по формуле H=0,5*B*K, где:
- H – высота накладки;
- B – ширина здания;
- K – поправочный коэффициент, зависящий от угла наклона ската.
Размеры полочек для треугольной модели составляет 140–145 мм. Но если уклон очень крутой или, наоборот, очень маленький, берут вариант с полочками в 190–200 мм.
Профилированные накладки в ширину составляют 115–120 мм, высота ребра жесткости – 30–40 мм.
Треугольные накладки выпускаются длиной до 3 м. Стандарт профилированной в длину достигают 2 м.
Несколько дополнительных моментов
В общем и целом технологию я описал. По сути ничего сложного нет
Принцип работ одинаков практически для всех видов материалов, но хотелось бы обратить внимание и еще на некоторые моменты, которые могут привнести свои правки
Во-первых, при установке стропил следует учесть расстояние между стенами. Обычно ширина бани не так велика, а потому стропильные ноги устанавливаются, просто прикрепляясь к мауэрлатам по технологии описанной выше. Если же ваше сооружение претендует на грандиозность, то вам придется предусмотреть дополнительные опоры в виде подкосов или опорных ферм (в простонародье – солдатики).
Во-вторых, утепление. Потолок можно утеплить следующим способом: раскатываете пароизоляцию, укладываете утеплитель, накрываете его гидроизоляцией, закрываете её сверху черновой доской или другим подручным материалом, который защитит плёнку от случайного разрыва. Здесь нет ничего сложного. А дальше все по схеме: обрешетка, кровельное покрытие.
В-третьих, не забудьте продумать вентиляцию. Для этого просто нужно предусмотреть небольшие зазоры между слоями изоляции и несколько технологических отверстий в торцах крыши. Это поможет значительно продлить срок службы вашего сооружения.
Анекдот в тему: — Батюшка, да у вас никак новый джип появился. — На все воля Божья. — В храме же крыша протекает! — Против воли Господа идешь, отступник?
Ну вот, пожалуй, и все, что я хотел рассказать вам об обустройстве односкатной крыши своими руками. С радостью отвечу на любые ваши вопросы и комментарии. До новых встреч, друзья!
Цитата мудрости: Ни одно утверждение не может быть на 100% верным. Кроме этого.
