Крепление мауэрлата к кирпичной стене: схемы с примерами

Содержание

Снег, наледь, ветер, кровельное покрытие — все это сильно нагружает крышу дома. Даже в средней полосе России суммарная нагрузка на кровлю достигает внушительных 250 кг/м2, не говоря уже о северных регионах. Зимой только снега на крыше наметает несколько тонн, а на кровлях больших частных домов может лежать снеговая шапка массой больше десяти тонн. И стропильная система должна не только выдержать эту нагрузку сама, но и равномерно распределить ее на стены дома. Главную роль в этом распределении играют два элемента: мауэрлат и стропильные ноги.

Если человека, который не слышал о стропилах — «ребрах» крыши — найти очень сложно, то мауэрлат — это неизвестный большинству элемент стропильной системы. Отсюда и ошибки при работе с ним, вплоть до крепления стропильных ног непосредственно к стене. Поэтому строите ли вы дом сами или просто хотите проконтролировать строительную бригаду, если вы дошли до этапа возведения стропильной системы, вам нужно понимать, что такое мауэрлат и какие функции он выполняет, а также разбираться в способах его крепления к стене. Обо всем этом мы и расскажем в статье. А еще — об основных ошибках, которые допускают при монтаже мауэрлата, чтобы вы могли их избежать или вовремя исправить.

Но начнем с основ. Итак, мауэрлат: что это такое и для чего он нужен.

Подготовительный этап

Перед тем как крепить мауэрлат, следует подготовить стены. Данная процедура осуществляется при завершении кладочных работ. Причем сделать это можно 2 способами:

Кладка стены завершается на одном уровне. Происходит получение горизонтального среза. Монтаж мауэрлата осуществляется на внутренней стороне, а внешнюю сторону заполняют утеплителем.
По окончании кладочных работ образуется уступ. Наружная сторона должна быть выше внутренней. Данная технология является более предпочтительной, поскольку характеризуется дополнительным сопротивлением нагрузке и улучшенными теплоизоляционными свойствами.

После кладки стены обязательно покрываются гидроизоляционным материалом. Обычно используются битумные рулонные материалы.

Помимо гидроизоляции, для качественного выполнения монтажных работ понадобятся следующие материалы и инструменты:

Для создания мауэрлата можно воспользоваться и заготовками из металла (к примеру, швеллером). Но в таком случае увеличится вес кровли. Лучше всего подойдет брус из древесины хвойных пород, который имеет сечение 15*15 см или 20*20 см. Для более точного расчета замеряется толщина стены, которую делят на 3. Не следует пользоваться слишком толстым брусом, который увеличит нагрузку на стены.

Что касается длины бруса, то максимально надежное крепление бруса достигается при наличии сплошной балки. Длина каждого бруса должна иметь максимальную величину. Допустим, что длина бруса составляет 6 м, а длина стены 8 м. В таком случае необходимо будет соединить 2 бруса по 4 м, а не материал длиною 6 м и 2 м.

Существуют еще такие требования к устройству мауэрлата:

Методы крепления к газобетону

Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.

Для укладки и фиксации мауэрлата могут быть использованы такие элементы:

проволока из стали;
анкерные болты;
химические анкеры;
шпильки из стали.

Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.

После того, как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.

Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Параметры подходящего бруса на роль мауэрлата

Для этого хорошо подходят брусья лиственных деревьев (чаще всего дуб). Рекомендуемый размер – 10х10, можно больше – 15х15. Обязательно обработайте древесину антисептическим средством, чтобы защитить от гниения. С помощью прямого замка и дополнительных гвоздей для надежности мауэрлат скрепляют между собой, равномерно покрывая верх стен.

Важно: бывает, что приходится брать «сырую» древесину, в таком случаи, не забудьте о том, что на протяжении 5 лет вам нужно будет ежегодно подтягивать гайку анкера из-за частой усадки древесины – позаботьтесь о возможности ее регулировки. Со временем делать это будет необязательно

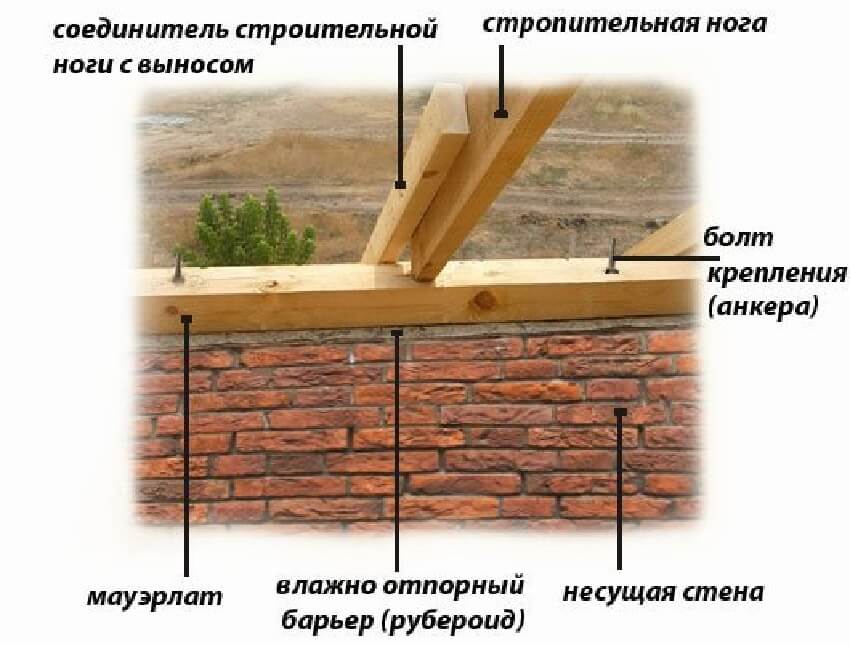

Эффективные способы крепления мауэрлата к кирпичной стене

Способы крепления мауэрлата к кирпичной стене различные. В основном, вариант фиксации брусьев, на стене здания, зависит от конструкции кровли, финансовых и физических возможностей хозяина, капитального строения.

Монтаж конструкции, может осуществляться следующими способами:

Проволокой;
с помощью деревянных пробок;
на строительные шпильки;
на анкера.

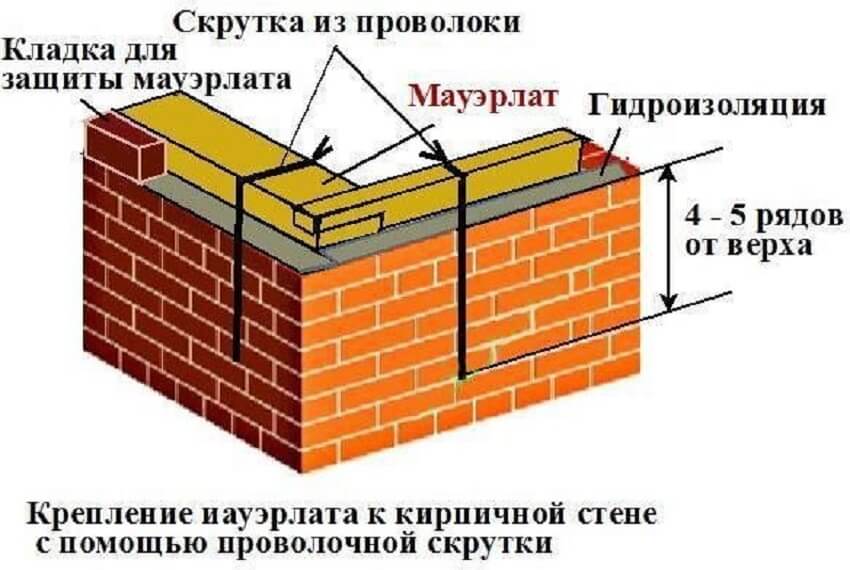

Закрепление на проволоку

Крепление мауэрлата на проволоку

Подобный способ крепления бруса к стене дома, довольно прост, но подходит для небольших строений. Перед началом монтажных работ, подготавливают проволоку диаметром 5-6 мм. Как правило, используют «катанку», которую закладывают в кирпичную кладку. Обычно, начало закладки ‒ это пятый ряд, до завершения стены. Длина проволоки, должна хватить на выпуск из стены и продевание сквозь мауэрлат.

Далее, обязательно выжидают время, которое необходимо для полной схватки цементно-песчаного раствора кладки и только после, приступают к закреплению мауэрлата. Проволоку скручивают ломом. В брусе сверлятся отверстия, через которые продевают «катанку». Далее скручивают крепление до тех пор, пока брус не будет надежно зафиксирован к кирпичной стене здания. Для прочности конструкции, шаг проволочных креплений, берут равным шагу стропильных ног.

Крепление к деревянным пробкам

Для монтажных работ, требуется подготовить деревянные бруски, равные по размерам кирпичу. Материал обязательно обрабатывают антисептическими составами. Подобное мероприятие, поможет заметно уменьшить, процесс гниения и образования плесени. Монтажные действия, выполняют в следующей последовательности:

Крепление мауэрлата к деревянным пробкам

В процессе кладки стен, вместо нескольких кирпичей, закладывают пробки, обработанные гидроизоляционным раствором. Места, соприкосновения изделия с кирпичом, обмазывают битумом или укладывают рулонный гидроизолятор. Шаг расположения пробок, принимают равным шагу стропил.
Фиксируют, на металлические скобы, мауэрлат к пробкам.

В основном, строители применяют один из трех вариантов, расположения деревянных пробок:

За 1 ряд до обреза кирпичной кладки, ближе к внутреннему краю стены;
непосредственно под мауэрлатом ‒ используют пробки большей площади;
за мауэрлатом, ближе к наружной стороне стен.

Крепление на шпильки

Крепление на шпильки применяют, если требуется закрепить брус, при достаточно больших нагрузках. Для закрепления шпилек к стене, используют два варианта:

Непосредственно в кирпичную кладку;
В монолитный железобетонный пояс.

Крепление мауэрлата на шпильки

Хоть второй вариант более трудоемок, но он позволяет дополнительно усилить и связать в единое целое, всю кирпичную конструкцию. Такой способ подходит, если нагрузка от стропильной системы очень велика. Если-же, она незначительная, то достаточно применение первого способа. Монтажные работы выполняют в следующем порядке:

Изготавливаются шпильки Г-образной формы. Диаметр изделия, зависит от нагрузки. Самое распространенное сечение, для возведения кровельного покрытия ‒ 10-14 мм.
Крепеж закладывается в кладку. Заглубляют крепление, примерно на 450 мм. Согнутый конец изделия, обращается вниз и зацепляется за кирпичный ряд.
Укладывается гидроизоляция. При обустройстве, требуется проколоть и надеть на шпильки.
Для отверстий на брусе, делается разметка. Мауэрлат кладут на шпильки и, в местах соприкосновения, простукивают молотком. Далее, согласно оттискам, сверлят отверстия под шпильки.
Производиться монтаж брусьев. После, на шпильки накручивают и затягивают гайки.

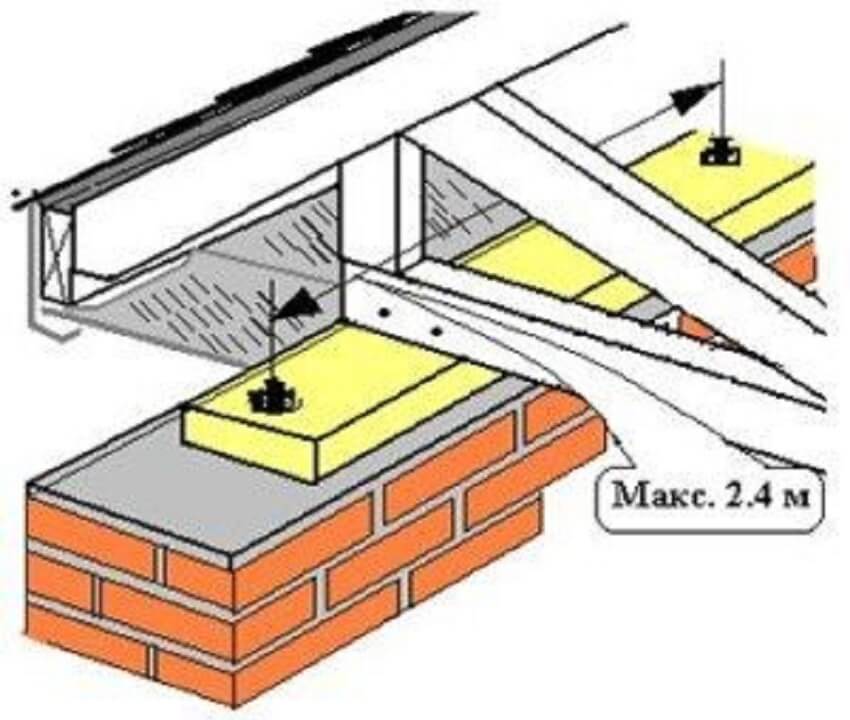

Крепление на анкера

Крепление на анкера подходит для капитальных строений, с большой нагрузкой. Наличие бетонного пояса, заметно увеличивает трудоемкость и стоимость строительных работ. Монтажные мероприятия, выполняют в следующей последовательности:

Крепление мауэрлата на анкера

Монтаж опалубки под пояс;
сооружение арматурного каркаса;
установка анкерных болтов ‒ сечение 10-14 мм;
заливка пояса в один заход;
ожидание времени набора прочности бетона ‒ в среднем составляет 28 дней;
если требуется, проводится демонтаж опалубки;
укладка гидроизоляции;
разметка и высверливание отверстий на брусе;
фиксация мауэрлата, накручивание и затяжка гаек.

Стоит отметить, что по нормативным документам, допускаются распалубочные работы, уже по достижению марочной прочности бетона 70%. В особых условиях ‒ 50%.

К недостаткам подобного способа, относят:

Высокая трудоемкость и стоимость работ;
заметное увеличение сроков строительства.

Способы крепления мауэрлата

В таблице будет приведен максимально широкий перечень возможных вариантов, некоторые из них в настоящее время применяются редко. Новые стройматериалы и технологии позволяют крепить мауэрлат легче, быстрее и надежнее.

Способ крепления	Краткое описание, достоинства и недостатки
Проволокой	Самый старый метод, сегодня применяется крайне редко. Фиксация делается катанкой Ø 5–6 мм. Проволока вмуровывается в фасадные стены, укладывать ее нужно минимум за три ряда до окончания кладки. Длина проволоки выбирается такой, чтобы ее свободные концы могли закручиваться вокруг мауэрлата. После крепления лишние концы можно отрезать. Метод имеет много недостатков: невозможно точно отрегулировать усилие стягивания, проволока повреждает балку, надежность крепления со временем уменьшается из-за постепенного растягивания металла. Для надежности проволоку вмуровывали около каждой стропильной ноги, а это оказывало негативное влияние на внешний вид фасада. Даже если дома в дальнейшем оштукатуривались, ржавчина от проволоки могла выступать на внешней поверхности стен.
С помощью вмурованных деревянных пробок	И этот метод сегодня считается устаревшим, применяется очень редко. Мауэрлат крепился кованными металлическими скобами к деревянным вставкам, которые вмуровывались в стену дома. Бруски пропитывались отработкой машинного масла для предупреждения гниения, размеры пробок соответствовали размерам кирпичей. Этот метод имеет два больших недостатка. Первый – дерево со временем может намокать или усыхать, эти процессы изменяют линейные размеры. Как следствие, пробки начинают шататься, их колебания неизбежно передаются мауэрлату. Второй недостаток – способ довольно трудоемкий, требует повышенной внимательности каменщика.
На шпильки	Фиксация шпильками намного надежнее, чем вышеописанными способами. Шпильки вмуровываются в стены, количество рядов кладки кирпича сверху не менее трех. Размеры резьбы подбираются с учетом параметров мауэрлата. Такой метод обеспечивает самую надежную фиксацию элемента, применятся на очень сложных и нагруженных кровлях. Недостаток – трудоемкость, вертикальные металлические шпильки усложняют технологию кладки кирпича.
На анкеры	По всем характеристикам удовлетворяет большинство строений и типов крыш. Промышленность выпускает специальные длинные анкеры большого диаметра с усиленными металлическими элементами фиксации в стене. После установки мауэрлата на место в нем и стене высверливаются углубления под анкеры. Элементы вбиваются в отверстия и гайками притягивают мауэрлат к стене. Единственный недостаток – такой метод можно применять только на полнотелом кирпиче. Пустотелый не подходит из-за низких показателей прочности фиксации анкера – пустоты не позволяют набирать необходимую устойчивость. В этих случаях нужно применять специальные химические анкера, о них мы расскажем немного ниже.

Для примера мы возьмем вариант крепления мауэрлата на шпильки.

Монтаж

Установка мауэрлата считается обязательной для строений, несущие конструкции которых возводятся из мелкоразмерных деталей: кирпича, бетонных и газобетонных блоков, природного и искусственного (керамического) камня. Монтаж ведут непосредственно на стену или на армопояс.

Установка на армопояс

Армированный сейсмопояс или армопояс – ленточная монолитная бетонная конструкция, которая укладывается по всей верхней части стеновых несущих конструкций здания для придания монолитности. Чаще всего используется на стенах из бетонных или газобетонных блоков, на кирпичной кладке заливается крайне редко.

При организации армопояса крепеж для монтажа мауэрлата закладывают на этапе укладки арматуры. В качестве крепежных элементов используют анкеры диаметром 12-14 мм, длина которых должна быть на 30-40 мм больше, чем суммарная высота армопояса и мауэрлата.

Точки крепежа закладывают на расстоянии, равном шагу между стропилами, обязательно смещают расположение точек на половину этого шага.

Работы ведут в следующем порядке:

Монтируют опалубку и укладывают армирующий каркас.
К его деталям привязывают или приваривают анкеры.
Выполняют заливку и трамбовку бетонной смеси. При этом контролируют отклонение анкеров от вертикали отвесом или уровнем.
На 7-8 день снимают опалубку. Монтаж мауэрлата рекомендуется начинать не ранее 28 дней после заливки, после набора бетоном марочной прочности.
Укладывают гидроизоляционный слой.
Размечают на брусе/профиле точки крепления, высверливают сквозные отверстия диаметром на 1-2 мм больше диаметра анкеров.
Монтируют мауэрлат, крепят его гайками с широкой шайбой.

Использование гидроизоляционного слоя между бетонным армопоясом и деревянным или металлическим мауэрлатом обязательно! В противном случае из-за разницы в теплопроводности материалов в зоне контакта неизбежно образование конденсата и, соответственно, коррозия металла или гниение древесины мауэрлата.

Укладка на кирпичную стену

Для монтажа мауэрлата на кирпичную стену используют несколько способов.

Установка на анкеры

Этот способ практически не отличается от монтажа на армированный бетонный пояс. Анкеры вмуровываются в кирпичную кладку на уровне 3-4 ряда от верхнего края стены.

Используют, как правило, Г-образные шпильки, их короткий конец обязательно закладывают под кирпич. Во время укладки рядов контролируют отклонение шпильки от вертикали.

Укладку мауэрлата проводят после высыхания кладочного раствора. Для этого высверливают сквозные отверстия чуть больше диаметра шпилек, усаживают брус или профиль и притягивают гайками с широкой шайбой. Между стеной и мауэрлатом обязательно прокладывают слой гидроизоляционного материала.

Крепление проволокой

Вместо анкеров для монтажа мауэрлата можно использовать стальную проволоку. Ее, как и анкеры, закладывают под третий-четвертый ряд кирпича от верхнего среза стены так, чтобы концы проволоки оставались и с наружной, и с внутренней стороны. Длина их должна быть больше суммарной высоты кирпичной кладки (3-4 кирпича) и мауэрлата.

После полного высыхания кладочного раствора укладывают мауэрлат, обвязывают его проволокой, скручивают концы и плотно утягивают. Гидроизоляционный слой между стеной и брусом также обязателен.

Нередко используют альтернативный способ крепления поволокой. В стену горизонтально закладывают шпильки на уровне 4-6 рядов кирпича от уровня монтажа мауэрлата. После высыхания раствора на шпильку накручивают проволоку (3-4 кольца) и зажимают ее гайкой с шайбой. Свободным концом притягивают к стене мауэрлат.

В этом случае зачастую обвязывают проволокой не сам брус, а стропильные ноги после крепления к нему.

Установка с деревянными пробками

Для крепления мауэрлата из деревянного бруса используют также деревянные пробки.

Их закладывают в:

Притягивают брус к пробкам гвоздями или, чаще, скобами. Обязательное условие – для пробок выбирается высококачественная сухая древесина с пропитками, предотвращающими гниение и поражение плесенью.

Аналогичным образом крепят мауэрлат на стенах из бревна или бруса. Кстати, монтировать его на таких несущих конструкциях не обязательно – его функции может выполнять верхний ряд. Необходимо только обеспечить его монолитность.

Виды, размеры и материал

Конструкцию и параметры мауэрлата выбирают исходя из действующей нагрузки. Она определяется, прежде всего, типом, размерами и материалом кровли.

По конструкции мауэрлат может быть:

Сплошным, который укладывают по всему периметру стен.

Прерывистым. В этом случае конструкции монтируют только на отдельных стенах или участках.

Сплошной мауэрлат наиболее функционален и подходит для всех кровель, особенно шатровой или более сложной конструкций. Прерывистый по длине одной или нескольких стен хорошо работает на односкатных и двускатных крышах. В этом случае укладывают его только на стенах, на которые опираются стропила кровли.

Мнение эксперта
Торсунов Павел Максимович

К сведению! Прерывистый мауэрлат, который монтируется только на отдельных участках стены, применяют только как дополнительный монтажный элемент, связывающий стропила с несущими конструкциями. Укладывают его в местах монтажа стропильных ног. Полноценным мауэрлатом такую конструкцию назвать сложно, поскольку основную функцию – распределения нагрузки, он не выполняет.

Материал для мауэрлата выбирают исходя из материала стропильной системы. Для деревянной кровли подойдут классические варианты из цельного бревна или бруса, доски.

Если каркас кровельной системы изготавливается из металла, оптимальным вариантом будет мауэрлат из стального профиля – швеллера или двутавра. Реже в этом случае применяют конструкции из уголка или профилированной трубы.

Размеры (сечение) мауэрлата однозначно определяются нагрузкой, которая зависит, прежде всего, от площади и высоты кровли. В практике для деревянных конструкций чаще всего используют брус квадратного или прямоугольного сечения от 100х100 до 200х200 мм.

Зачастую пользуются эмпирическим соотношением:

Для кровель небольших зданий в качестве мауэрлата нередко используют обычную доску шириной 100-200 и толщиной 20-40 мм, дополнительно усиленную в местах посадки стропильных ног.

Доску можно применять и при установке кровель большой площади. В этом случае формируют пакет из 4-5 досок, стягивая их шпильками или гвоздями. Такая конструкция даже имеет некоторые преимущества перед брусом, поскольку при тех же параметрах прочности обладает лучшими амортизационными характеристиками. Удобнее она и при сборке деталей значительной длины, поскольку позволяет сделать более качественное соединение, чем при применении запила в половину толщины для бруса.

Какие работы необходимо выполнить до установки мауэрлата на деревянные стены

Если мауэрлат устанавливается на стену дома, выполненную из дерева, под верхние бревна стены необходимо заложить вязальную проволоку. С ее помощью мауэрлат будет крепиться к стене. Длина выступающих концов проволоки должна быть в 2 раза больше чем высота бревен, под которые подложена проволока и мауэрлата вместе взятых.

Этот способ надежен, веками использовался нашими предками. Однако есть более современный способ крепления – при помощи металлических анкерных болтов.

Для того чтобы закрепить мауэрлат ими до его укладки в бревнах стены следует просверлить отверстия для пропуска анкерных болтом. В нижней части отверстия необходимо сделать выборку для того чтобы головка болта не выступала над поверхностью бревна. В мауэрлате также необходимо выполнить отверстия для пропуска болтов.

Зачем нужен мауэрлат?

Мауэрлат — важная часть кровельной конструкции, она связывает несущие стены и стропила кровли. Нагрузка распределяется равномерно по верхнему уровню стен.

Для формирования мауэрлата используют деревянный брус. Его может заменить бревном, но предварительно придется очистить его от коры.

Чтобы изготовить этот элемент кровельной конструкции, рекомендуется взять хвойную древесину в форме бруса. Размеры могут быть следующие: 150 х 150 мм, 150 х 100 мм или 80 х 180 мм.

Если будут использоваться бревна, то их диаметр должен составлять 185 мм. Чтобы бревно плотно прилегало к стенам, с одной стороны следует его обрезать. Уровень влажности древесины не должен быть выше 20%.

Если при возведении стропильной системы будет использоваться брус, то он должен быть достаточно прочным, его сечение должно составлять 50 х 200 мм.

Проектируя стропильную систему, разрешается не учитывать конструкцию карнизного свеса.

Этот элемент можно собрать уже после того, как сбор стропильной системы будет завершен. Для формирования кровельного свеса понадобится дополнительная доска.

Установка мауэрлата на кирпичную стену является первым этапом устройства кровельного пространства.

Если мауэрлат не будет надежно соединен со стенами строения, то конструкция крыши будет неустойчивой.

Чтобы кирпичная кладка и система кровли была надежной, изнутри стен рекомендуется сделать выступ. Он предотвратит деформацию кровли в случае неравномерной нагрузки на крышу дома.

Подготовительные работы

Прежде чем крепить мауэрлат к стене, рекомендуется провести подготовительные мероприятия. Подготовка начинается еще в тот период, когда строятся стены здания.

Есть несколько вариантов завершения кладки:

мастер заканчивает укладывать кирпич на одном уровне. В результате все стены имеют горизонтальный обрез. В этом случае мауэрлат надо закреплять на внутренней стороне. После того как формирование конструкции завершено, надо залить верхний край керамзитобетоном или утеплить его специальным материалом;
мастер завершил кладку уступом — внешняя часть немного выше внутренней. Таким способом создается сопротивление распору, а для строения обеспечивается теплоизоляция. Данный способ рекомендуется применять при возведении жилого дома.

После того как кладка стен завершена, надо уложить слой гидроизоляции. Его крепят между материалами, различными по свойствам и характеристикам: деревом и кирпичом.

В качестве гидроизоляционого материала может выступать любой, представленный в строительных магазинах: гидроизол, рубероид, линокром.

Толь — материал, который в современном строительстве не используется. Он имеет самую низкую стоимость, но малоэффективен.

Специалисты рекомендуют выбирать современные материалы во время строительства жилого дома.

Сращивание мауэрлата по длине

Чаще всего деревянные балки имеют длину 6 м. Если стены дома большей длинны, то потребуется нарастить мауэрлат по длине. Существует несколько вариантов соединения:

торцами, закрепив на металлические пластины (ненадежный);« в зуб» (балки выпиливают наполовину по высоте, соединяют с нахлестом и закрепляют болтами или шпильками).

Сращивание мауэрлата торцами «Зуб» для сращивания балок мауэрлата

Второй вариант является более надежным и желательным.

Грамотное закрепление мауэрлата обеспечит высокую надежность конструкции. Если допущены ошибки, а в районе строительства бывают ураганные ветры, крышу может просто оторвать от стены, поэтому к этому этапу работ необходимо отнестись со всей серьезностью.
