Конструкция и заливка ленточного фундамента мелкого заложения

Преимущества конструкции

Основание мелкого заложения выгодно отличается от других конструкций. Это касается не только затраченных средств, но и технических характеристик:

  1. Экономичность. Если сравнить мелкозаглубленный фундамент с заглубленным, то постройка первого обойдется в 2-3 раза дешевле.
  2. Меньшая трудоемкость. Возведение неглубокого основания требует минимум затрат сил. Предстоит выкапывать небольшой объем грунта, опалубка занимает малое пространство, а привлекать технику не придется. К тому же возведение такого типа основания существенно уменьшит сроки строительства.
  3. Цокольный этаж. Незаглубленный фундамент не дает возможность расположить под помещением дополнительный уровень. Основание мелкой глубины позволяет создать подвал небольшого объема.
  4. Устойчивость. Основание мелкого заложения предотвращает воздействие на здание пучинистых явлений (расширение почвы вследствие промерзания).

Особенности строительства МЗЛФ на пучинистых грунтах

Пучинистые грунты не пропускают влагу, не давая ей уйти вглубь, поэтому осадки скапливаются у поверхности земли. При возведении постройки из блоков или дерева на пучинистых грунтах нужно делать дренаж, а подсыпка должна быть не менее 30 см. При строительстве домов выполняется комплекс защитных мер для фундамента:

  1. Подсыпка выполняется из непучинистого грунта. Под песчано-гравийную подушку обязательно укладывается гидроизоляция. Лучше использовать геотекстиль, который хорошо препятствует заиливанию.
  2. Дренаж обустраивается на уровне подошвы монолитной ленты. Дренажные трубы закладываются на расстояние не менее 1 м вокруг фундамента. Уклон труб зависит от их диаметра: чем меньше трубы, тем больше должен быть уклон.
  3. Монтаж утепленной отмостки. Отмостка способствует отведению воды от МЗЛФ. Слой утеплителя под омосткой предотвращает промерзание пучинистых грунтов вокруг дома.
  4. Устройство ливневой канализации. Главное назначение ливневки — эффективный отвод атмосферных осадков с участка. Для мелкозаглубленного фундамента грамотно выполненная ливневка позволит избежать подтопления и последующего промерзания пучинистых грунтов.

При соблюдении этих условий мелкозаглубленный фундамент, построенный на пучинистых грунтах, может без проблем прослужить долгие годы. Чтобы избежать ошибок при строительстве рекомендуется ознакомиться с СП 45.13330.2012, где описаны все меры по защите МЗЛФ на сложных грунтах.

Где можно встретить ленточные фундаменты, дренаж при строительстве.

Он используется при сооружении домов всех типов и высотности. Монолитный фундамент – это одна с немногих конструкций, способна выдержать массу бетонных и кирпичных несущих стен, но закладывать его нужно значительно ниже глубины промерзания грунта.

Также он используется в плотных и пучинистых грунтах с высокой влажностью или наличием подземных грунтовых вод. Для долговечной службы и для препятствования проникновения воды внутрь конструкций, в частности в подвал, используется также дренаж.

Сделать его своими руками не составит труда, но нужно знать и понимать технологию и правила строительства дренажной системы, особенно при строительстве на пучинистых грунтах.

Также ленточный фундамент необходимо использовать при строительстве домов на склонах, где есть боковое давление грунта и возможно смещение рыхлых пород.

Наиболее эффективный способ нейтрализовать побочные эффекты от воздействия грунта – это использовать монолитные бетонные конструкции, жестко соединенные между собой арматурой и бетонным раствором.

Такой фундамент – это оптимальное и, пожалуй, единственно правильное решение при строительстве тяжелых каменных и бетонных домов на слабых грунтах. Также это единственный тип фундамента, который используется при обустройстве подвалов и цокольных этажей, расположенных ниже уровня поверхности грунта.

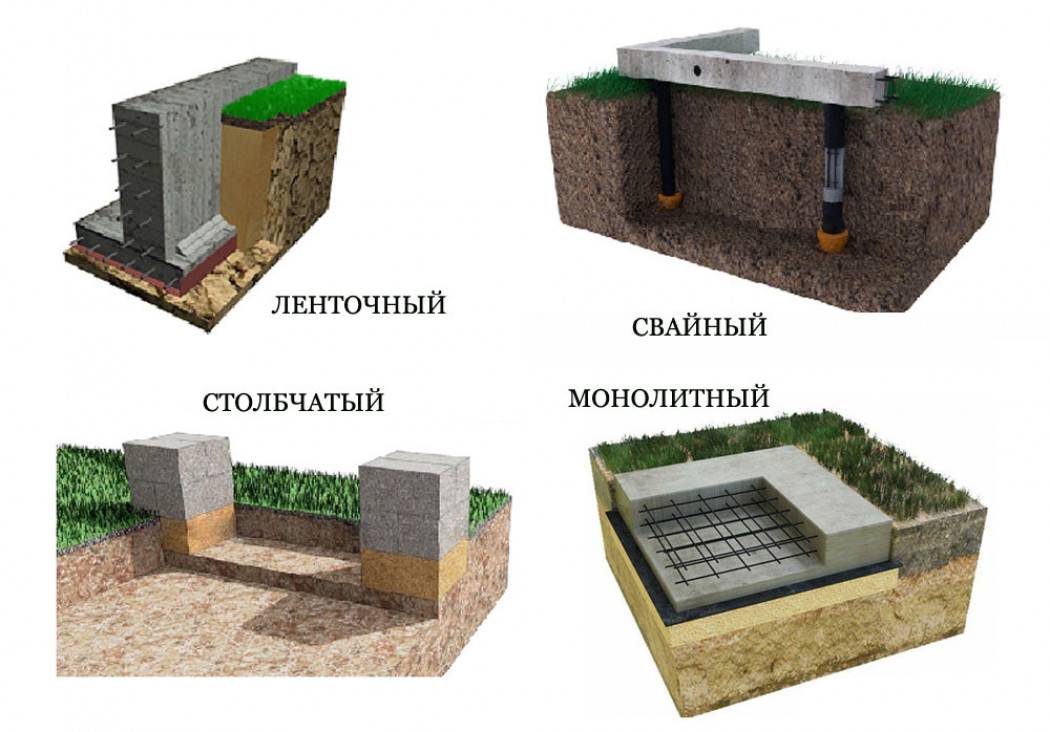

Виды ленточных фундаментов.

Разновидности ленточных фундаментов, включая песчаную подушку.

  • Незаглубленный фундамент. Он используется при строительстве частных домов с высотой в несколько этажей.
  • Заглубленный фундамент с глубиной залегания до 1,5 метра. Эта конструкция незаменима при возведении больших и массивных зданий, а также высотных конструкций.

Ленточный фундамент практически всегда используется на песчаных и глинистых пучинистых почвах, которые подвержены сезонным смещениям. Если его использовать на грунтах, насыщенных водой, тогда максимально допустимая высота здания не должна превышать несколько этажей, а конструкция должна быть рамного типа с жесткими соединениями всех несущих блоков.

Особенности сооружения ленточного фундамента на склоне

Устройство ленточного фундамента на уклоне

Благодаря тому, что на склоне действуют большие силы, которые заставляют грунт оказывать большое давление на фундамент, некоторые останавливают свой выбор на ленточной конструкции.

При сооружении ленточного фундамента на склоне, необходимо придерживаться таких правил:

  • на склоне, необходимо провести четкую разметку с определением глубины лент, то есть нижние элементы ленты будут иметь большую высоту, чем верхние;
  • с учетом большого давления грунта в верхней части склона, ленты должны быть изготовлены из качественного бетона, и иметь усиленную армировку;
  • для лучшего сопротивления грунту, ленты, которые расположены на склоне можно усилить ребрами жесткости, которые будут соединять противоположные стороны фундамента.

Конечно, строительство на склоне представляет из себя сложную процедуру, но если придерживаться определенных правил, то ленточный фундамент получится надежным и долговечным.

Чтобы построить ленточное основание своими руками, необходимо внимательно прочитать данную публикацию, и детально ознакомится с представленной инструкцией. Далее дело техники.

Технология устройства

Строительство можно разделить на несколько этапов:

Подготовительный:

До начала строительных работ необходимо спроектировать фундамент и произвести своими руками его расчеты по несущей способности грунта. В первую очередь нужно определиться с его размерами и рассчитать его вес вместе с домом. Далее вычисляется площадь опоры и какое давление будет оказывать на эту опору вся постройка. Полученный результат необходимо сравнить с данными о несущей способности грунта. При необходимости следует внести определенные изменения.

Если окажется, что грунт очень слабый (илистый или торфяник), то его рекомендуется заменить. Для этого необходимо вырыть котлован такой глубины, на которую будет закладываться фундамент и заложить в него новый грунт. Также не стоит забывать о таких вещах, как мусор, высокая и ненужная трава. Их лучше убрать заранее, чтобы они не мешали процессу строительства.

Разметка:

Используя колышки и веревку, необходимо разметить на строительном участке размеры ленточного фундамента. Следует учитывать, что от ровности разметки зависит ровность основания. Принцип работы следующий: колышками отмечают внутренние и внешние углы, а затем между ними натягивают веревку. В итоге должен получиться своеобразный макет будущей основы дома.

Земляные работы:

На этом этапе необходимо прорыть своими руками траншею по нанесенной разметке. Стенки траншеи должны быть ровными. Фундамент, залитый в кривую траншею, повторит ее контуры. Выравнивать его потом очень сложно.

Песчаная или щебеночная подушка:

Для организации подушки на дно траншеи нужно насыпать 10−15 см крупно- или среднезернистого песка. На него укладывается такой же толщины слой щебня. Смысл подушки в том, чтобы установить фундамент на непучинистый грунт.

Опалубка:

Она бывает промышленная и самодельная. В первом варианте для изготовления используется пластик, оцинкованная или нержавеющая сталь. При изготовлении опалубки своими руками используются доски 25−30 мм толщиной. Также потребуются гвозди и молоток. Желательно обработать доски рубанком с той стороны, которой они будут соприкасаться с цементом. Затем их нужно опустить на дно траншеи и отцентровать. Доски должны прилегать друг к другу очень плотно. Также их необходимо скрепить снаружи опалубки с помощью вертикально расположенных деревянных реек.

Армирование:

Армирование делают с целью укрепления фундамента. В качестве материала используют стальную арматуру 10−12 мм толщиной. Из нее своими руками изготавливают арматурный каркас, который выглядит как 2 и более горизонтально расположенных параллельных арматурных пояса. Пояса скрепляются при помощи вертикальных арматурных стоек на расстоянии друг от друга 30−40 см. Вся конструкция крепится с арматурными перемычками с помощью специальной проволоки или сварки. Готовый каркас опускают в опалубку. Следует учесть, что расстояния от края опалубки до ближайшего прута должно составлять 5 см или больше.

Заливка бетона:

Перед заливкой бетона необходимо сильно намочить водой деревянную опалубку. Это нужно для того, чтобы древесина не впитала влагу залитого раствора. После этого можно заливать бетон. Вниз кладут слой гидроизоляции. Для заливки можно использовать бетонный или цементный раствор. Если ленточный фундамент будет без армирования, тогда в раствор нужно добавить гравий или щебень.

Гидроизоляция:

После высыхания бетона убирают опалубку. С боков фундамента необходимо проложить слой гидроизоляции. Можно просто промазать бетон смолой или другим жидким материалом. Сверху фундамент застилают рубероидом или толем.

Обратная засыпка:

В заключение необходимо выполнить обратную засыпку фундамента. Для этого используют снятый грунт или другой, обладающий меньшей пучинистостью.

Широкое применение мелкозаглубленного ленточного фундамента можно объяснить не только экономичностью. Его вполне можно уложить своими руками, не прибегая к услугам строительной бригады и не заказывая специальную технику. Главное, при возведении фундамента — следовать технологии. Тогда возведенный на нем дом будет служить очень долго.

Особенности ленточного фундамента

Основание ленточного типа представляет собой замкнутую по контуру ленту. Устройство ленточного фундамента выполняется по периметру будущего строения и под всеми стенами. Обычно он сооружается на грунтах с хорошими показателями несущей способности, не подходит для болотистых почв. Под ленту необходимо обустроить подушку из песка средней крупности с послойным (каждые 100 мм) виброуплотнением.

Рисунок 1. Внешний вид ленточного основания

На грунтах с высокими прочностными характеристиками грунтов ленточное основание может сооружаться даже для строительства многоэтажных зданий – до 9-12 этажей.

Глубина ленточного фундамента определяется индивидуально в зависимости от характеристик возводимого на нем здания, предполагаемых нагрузок, уровня промерзания почвы на участке застройки, наличия подвальных помещений и т.д.

Отличительные черты мелкозаглубленного фундамента

Перед тем как приступить к разбору технологии укладки, обозначим главные особенности ленточного основания мелкозаглубленного типа:

  • представляет собой рамку в виде монолитной ленты из железобетона, очерчивающей периметр будущего строения;
  • обходится в два раза дешевле, нежели глубокозаглубленное основание;
  • подходит для строительства одно- и двух- и трехэтажных зданий из дерева, бетона, камня и кирпича;
  • может использоваться на непучинистых участках, а также на слабо-, средне и сильнопучинистом грунте;
  • обустройство предполагает минимальный объем земельных работ;
  • дает возможность соорудить в периметре строения небольшой подвал или погреб;
  • для укладки не нужно использовать специальную технику.

Мелкозаглубленный фундамент нельзя обустраивать на замерзшей земле, поэтому все работы нужно завершить еще до прихода морозов. Укладка основания проводится в четыре этапа.

Обустройство фундамента

Какие достоинства и недостатки имеет мелкозаглубленный ленточный фундамент?

Схема устройства мелкозаглубленного ленточного фундамента.

К достоинствам сборного фундамента относятся:

  • качество железобетонного изделия. В заводских условиях блоки обеспечиваются идеальным каркасом. В отличие от ручной вязки, армированные прутья не будут рваться и скашиваться, деформируя каркас. Помимо этого блоки пропаривают в камере, благодаря чему изделия набирают максимальную прочность;
  • возможность сразу приступить к возведению стен. В отличие от монолитного фундамента, который делается на протяжении длительного промежутка времени, сборное основание позволяет прежде, чем приступать к возведению дома, сразу начать строительные работы и закончить постройку в короткие сроки.

Если для строительства выбран сборный фундамент, то следует знать небольшие нюансы работы:

  • железобетонные блоки следует укладывать рядами;
  • укладывать блоки следует строго перпендикулярно;
  • все стыки поперечных и продольных швов должны совпадать.

Ширина шва между блоками равна 1-1,5 см. Зазор следует залить жестким раствором

При замесе бетонного раствора надо осторожно обращаться с водой. Лучше всего цементный раствор делать перед работой, тщательно его размешивая

Как сделать своими руками?

Чтобы возвести армированный ленточный фундамент мелкого заглубления, понадобится выполнить следующие действия:

  • вычислить ширину фундамента, сечение арматуры;
  • выполнить чертёж армирования;
  • почистить от мусора и спланировать участок;
  • вырыть траншеи;
  • уложить дренажный слой;
  • устроить подбетонку или постелить рубероид;
  • выполнить монтаж опалубки;
  • уложить и скрепить арматуру;
  • вставить отрезки труб для коммуникаций и вентиляции;
  • выполнить бетонирование ленты;
  • обеспечить уход за бетоном в процессе его схватывания;
  • снять опалубку с ленты;
  • выполнить гидроизоляцию фундамента.

Затем останется сделать отмостку и облицевать фундамент водонепроницаемым материалом. Каждый этап возведения МЗЛФ имеет свои нюансы.

Необходимые расчеты

При расчете фундамента учитывают, что глубина его заложения равняется глубине промерзания, минус 25%. При несоблюдении этого требования в результате вспучивании грунта есть опасность нарушения целостности сооружения.

Высота цоколя не должна превышать размера подземной части основания.

Для расчёта ширины конструкции необходимо вычислить соотношение весовой нагрузки (т/м) к расчетному сопротивлению грунта (т/м2), (основываясь на табличных данных СНиП 2.02.01-83). Толщину песчано-щебёночной платформы определяют по данным СНиП.

Подготовительные работы и разметка

Плодородный слой снимают и выполняют планировку площадки под строительство. В местах пересечений фундамента и по углам вбивают колья, натягивают верёвку.

Выкапывание траншеи и обустройство подушки

Траншею выкапывают на необходимую глубину. Выравнивают стенки и углы, если использовалась тяжёлая техника.

Планировать дно траншеи до фанатизма нет необходимости. Насыпают слой чистого крупного песка, без растительного мусора и глины. Трамбуют, проливая водой. Насыпают мелкий щебень и тоже трамбуют.

Устраивают верхний выравнивающий слой толщиной 50 мм. Платформу застилают геотекстилем, заливают подбетонку или укладывают сложенный вдвое и промазанные битумом рубероид.

О разновидностях подушки и особенностях устройства для ленточных оснований подробная статья здесь.

Сборка опалубки

Опалубку собирают из обрезных досок толщиной 25-40 мм. Щиты должны немного возвышаться над лентой. Обязательно делают ревизию щелей.

Строители практикуют укрытие опалубки полиэтиленовой плёнкой. Опалубку фиксируют на место с помощью наружных упоров и устанавливают внутренние распорки.

Полная информация о монтаже опалубки тут.

Армирование

Ленту укрепляют арматурным каркасом. Рабочими считаются горизонтальные стержни, принимающие внешние нагрузки. Вертикальные играют вспомогательную роль. Вязку каркаса производят путём скрутки стальной проволокой. Стержни будут обладать подвижностью и компенсируют возникающие нагрузки (при заливке бетонного раствора или землетрясении). Сварка таких нагрузок не выдержит.

Все детали армирования ленточных оснований здесь.

Заливка бетона

Процесс бетонирования производят без перерывов, не превышая паузу более суток. Иначе монолита не получится. Желательно заказать доставку раствора или организовать его непрерывное изготовление на месте в нужном темпе.

Процесс заливки начинается с внутренних участков с плавным переходом на внешний периметр. Лить бетон в одну точку и ждать, пока он растечётся по ленте, нельзя. Наполняют опалубку сразу с различных точек, равномерно распределяя по длине.

Далее поверхность закрывают полиэтиленом от жарких солнечных лучей. Первые 3 дня ленту увлажняют через 4 часа, затем ещё неделю через 8 часов, чтобы растянуть во времени схватывания бетона. Это обеспечивает прочность монолита. Через 10 дней опалубку убирают. Через месяц стройку можно продолжить.

Снятие опалубки и гидроизоляция

Снятие опалубки не означает окончания работ по возведению МЗЛФ. Необходимо выполнить горизонтальную гидроизоляцию из двух слоёв рулонного кровельного материала и обмазать боковые поверхности фундамента битумом.

Можно использовать любые пропиточные и обмазочные материалы, которые препятствуют проникновению влаги. Надёжная гидроизоляция позволит уберечь дом от разрушения и развития плесени.

Пазухи с внешней и с внутренней сторон фундамента засыпают песком и организуют отмостку, которая защитит фундамент от дождя и талой воды. Если всё сделать правильно, по бетонной полосе вода будет уходить в сторону дренажного колодца.

Утепление цоколя и отмостки

Для утепления цоколя и отмостки используют пеноплекс, пенофол, жидкий пенополиуретан и т.п. Подойдёт любой утеплитель с влагонепроницаемыми свойствами, в зависимости от бюджета застройщика. Лента утепляется изнутри по всей поверхности, кроме горизонтальной.

Расчет МЗЛФ на пучинистых грунтах

При строительстве дома на пучинистых грунтах производятся более сложные расчеты, цель которых — определение деформации пучения. Сделать такой расчет самостоятельно достаточно сложно, поэтому необходимо доверить его профессиональным проектировщикам или воспользоваться готовой таблицей:

Наименование и степень пучинистости грунтовЧисло этажей зданияШирина поошвы фундамента b, мТолщина подушки t, мВариант конструкции фундаментаВариант армирования
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — среднепусинистые10,3 / 0,20,6/0,7г.3
20,3 / 0,20,5 / 0,6г.3
30,3 / 0,20,4 / 0,5г.3
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — сильнопучинистые10,3 / 0,20,7 / 0,8г.4
20,3 / 0,20,6 / 0,7г.4
30,3 / 0,20,5 / 0,6г.4

В графе 2 «Ширина подошвы» и графе 3 «Толщина подушки» через знак / указываются значения для отапливаемых и не отапливаемых помещений. В графе «Вариант армирования» указано минимальное количество арматурных стержней, которые должны быть использованы для армирования монолитной ленты.

Мелкозаглубленный фундамент

Иногда фундамент глубокого заложения строит очень дорого. Тогда рассматривают свайный (свайно-ростверковый) или фундаменты мелкого заложения (мелкозаглубленные). Их еще называют «плавающими». Их только два вида — это монолитная плита и лента.

Плитный фундамент считается самым надежным и легко предсказуемым. У него такая конструкция, что она может получить значительные повреждения только при грубых просчетах при проектировании. Тем не менее, и его можно испортить.

Тем не менее, застройщики плитные фундаменты не любят: они считаются дорогими. На них уходит много материала (в основном арматуры) и времени (на вязку той же арматуры). Но иногда плитный фундамент получается дешевле ленточного глубокого заложения или даже свайного. Так что не сбрасывайте его сразу со счетов. Он бывает оптимальным, если строить хотят тяжелое здание на пучнистых или сыпучих грунтах.

Фундамент мелкого заложения

Мелкозаглубленная лента может иметь глубину от 60 см. При этом она должна опираться на грунт с нормальной несущей способностью. Если глубина плодородного слоя больше, то глубина заложения ленточного фундамента увеличивается.

С ленточными фундаментами  мелкого заложения под легкие здания все очень просто: они работают хорошо. Комбинация со срубом из бревна или бруса — это экономный и в то же время надежный вариант. Если и случаются перегибы ленты, то упругая древесина отлично с ними справляется. Почти также хорошо себя на такой основе чувствует себя каркасный дом.

Более внимательно нужно просчитывать если на мелкозаглубленном ленточном фундаменте собираются строить задние из легких строительных блоков (газобетона, пенобетона, и т.п.). Они на изменения геометрии реагируют не самым лучшим образом. Тут нужна консультация опытного и, обязательно, компетентного специалиста с большим опытом.

Строение плитного фундамента

А вот под тяжелый дом мелокзаглубленный ленточный фундамент ставить невыгодно. Чтобы передать всю нагрузку, его нужно делать очень широким. В этом случае, скорее всего, дешевле будет плитный.

Как работает мелкозаглубленый фундамент

Этот тип используется тогда, когда бороться с силами пучения слишком дорого и не имеет смысла. В случае с фундаментами мелкого заложения с ними и не борются. Их, можно сказать, игнорируют. Просто делают так, что фундамент и дом поднимаются и опускаются вместе с вспучившимся грунтом. Потому их еще называют «плавающими».

Все что при этом необходимо — обеспечить стабильное положение и жесткую связь всех частей фундамента и элементов дома. А для этого нужен правильный расчет.

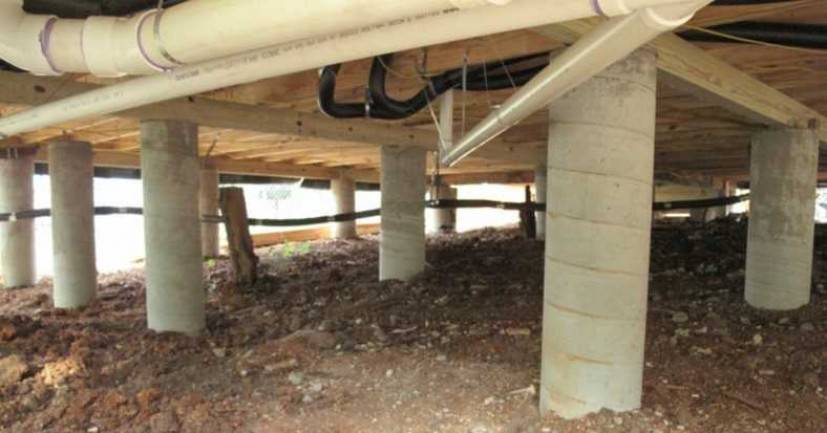

Малозаглубленное ленточное основание по буронабивным сваям

Свойства грунтов

Для формирования утеплительного слоя применяют:

  • пенопласт;
  • пенополистирол экструдированный;
  • полиуретан в жидком состоянии.

Последний вариант подразумевает привлечение опытных специалистов, имеющих специальное оборудование для выполнения подобных работ. Чтобы сэкономить финансовые средства, многие застройщики использую один из первых двух способов утепления, технология которых практически не отличается.

Пенополистирол считается более современным вариантом для утепления, отличается устойчивостью на сжатие, не пропускает влагу, является экологически безопасным материалом. Но стоимость его несколько выше, чем у пенопласта.

Эффективность утепления буде выше, если горизонтальный слой материала буде расположен по уровню фундаментной подошвы. Наиболее эффективный метод – сочетание утеплительных мероприятий пенополистиролом по отмостке по уровню подошвы и самого основания до точки, где начинаются стены. Утеплять только часть, находящуюся в земле, малоэффективно. В случае, если проектом предусмотрена цокольная часть, ее также необходимо утеплить.

Уложив утеплительный материал горизонтально, насыпается песчаная подушка. Вокруг фундамента выполняется отмостка из бетона или иного влагонепроницаемого материала.

В случае, если на строящемся объекте отсутствует отопление, пеноплекс рекомендуется заложить под основание фундаментной подошвы на всю длину лены. Под необогреваемые части (веранды, пристройки, гаражные помещения), чтобы их в момент пучения грунта не оторвало от основного объекта, под фундамент закладывают утеплительный материал.

Мелкозаглубленный ленточный фундамент — технология возведения

Строительство мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из обрезков арматуры и бичевка, посредством которых на земле размечается контур будущего основания согласно проекту.

Далее начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотняющей подушки.

Земельные работы

Если стенки котлована в процессе рытья осыпаются, необходимо делать временные подпорки из досок

Также крайне важно следить за вертикальностью дна траншеи, поскольку любые уклоны будут увеличивать расход материалов для создания уплотняющей подушки

По завершению рытья и выравнивания стенок котлована приступаем к обустройству подсыпки. Первым шаром идет песок. Высыпать его необходимо послойно, по 3-5 сантиметров, причем каждый слой необходимо проливать водой и утрамбовывать, чтобы песок получил максимальную плотность.

Рис. 1.4.1: Формирование песчаной подсыпки

Поверх песка насыпается слой щебня, который также нужно уплотнить посредством ручной трамбовки.

Монтаж опалубки

Для создания опалубки используются доски толщиною в 20 мм, которые скрепляются между собой с помощью брусков и саморезов либо металлического уголка.

Рис. 1.5: Опалубка под мелкозаглубленный ленточный фундамент По внешнему контуру опалубки устанавливаются распорки из деревянного бруса, шаг распорок — 50 сантиметров, они необходимы для того, чтобы опалубка не деформировалась от веса бетона.

Совет эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона в процессе заливки.

Внутри опалубки доски необходимо оббить клеенкой, так как цементное молочко жидкого бетона может протекать в щели между ними. По завершению монтажа на опалубке отмечаем уровень, по которому будет выполнятся заливка.

Армирование

Технология армирования мелкозаглубленного основания согласно требованиям СНиП не требует обязательного укрепления средней части фундамента, поскольку она не испытывает критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.

Такой каркас состоит из двух вертикальных поясов арматуры А3 диаметром 13 мм, которые соединяются вертикальными перемычками из гладкой 8-ми миллиметровой арматуры. Фиксация каркаса выполняется вязальной проволокой.

Совет эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в таком случае конструкция потеряет эластичность.

Ручной вязку проволоки удобнее всего выполнять с помощью вязального крючка. На фиксацию одного узла требуется 20-25 см. перегнутой вдвое проволоки.

Рис. 1.6: Схема расположения арматуры в каркасе для укрепления ленточного фундамента Каркас из арматуры вяжется в удобном для вас месте, а уже потом готовая часть конструкции размещается внутри опалубки

Крайне важно выполнить правильное соединение арматуры на углах фундамента, поскольку именно в этом месте несущие и деформационные нагрузки на фундамент максимальны

В местах угловых соединений нужно устанавливать дополнительные Г-образные усиления из арматуры диаметром 13 мм. Не менее надежным являются П-образные соединения, увидеть которые вы можете на нижеприведенном изображении.

Рис. 1.7: Схема соединения углов армокаркаса

Заливка бетона

Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в требуемом объеме, поскольку одномоментная заливка обеспечивает лучшую итоговую прочность основания. Если вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на приведенные на изображении пропорции цемента, песка и щебня.

Рис. 1.8: Заливка бетона в мелкозаглубленный ленточный фундамент После заливки бетона в опалубку его необходимо обработать виброуплотнителем либо перфоратором с соответствующей насадкой. Уплотнение позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на итоговой прочности фундамента.

По завершению уплотнения бетон выравнивается с помощью правила и накрывается клеенкой либо брезентом. Если фундамент строится в жаркое время года, во избежание растрескивания бетон в процессе созревания необходимо регулярно увлажнять. Свою проектную прочность бетонный фундамент получает через 3-4 недели.

Сооружение фундамента: пошаговая инструкция

При устройстве ленточного фундамента своими руками вам придется освоить несколько профессий: землекопа, бетонщика, арматурщика и пр. Но сначала поработайте снабженцем.

Заранее приготовьте:

  • доску толщиной 20 мм, оструганную с одной стороны (для сооружения опалубки)
  • арматурную сталь периодического профиля диаметром 10-14 мм;
  • проволоку для вязки армирующего каркаса;
  • песок и щебень (или гравий) для устройства подушки.

Бетон необходимой марки лучше заказать готовый. Если же вы приняли решение выполнить полный цикл строительства ленточного фундамента своими руками, запаситесь цементом, песком и гравием для приготовления бетонного раствора (как сделать расчет бетона на фундамент).

Заготовив все необходимое, приступаем к строительству ленточного фундамента.

Пошаговая инструкция будет служить вам «путеводителем»:

  1. В соответствии с выполненной ранее разметкой роем траншею шириной 1,5 метра и глубиной до 2,5 метра. Вручную эту работу можно выполнить штыковой лопатой. Если условия позволяют, то лучше привлечь небольшой экскаватор.
  2. На дно подготовленной траншеи насыпается слой песка и плотно утрамбовывается. Чтобы процесс уплотнения протекал быстрее и качественнее, песчаный слой обильно проливают водой. Сверху насыпают 20-сантиметровый слой щебня или гравия и тоже тщательно трамбуют. Затем подушку заливают цементным раствором толщиной в 10 см, и оставляют в покое на 10 дней (о том, как правильно залить фундамент под дом).
  3. Перерыв можно использовать для изготовления элементов опалубки. Подготовленные щиты по прошествии указанного срока устанавливают в рабочее положение. Смонтированную опалубку изнутри выстилают гидроизоляционным материалом (устройство опалубки для фундамента своими руками).
  4. Внутри опалубки монтируется армирующий каркас, собранный предварительно на земле в отдельные секции (какой расход арматуры на 1 м3 бетона фундамента). Каждая из них состоит из верхнего и нижнего поясов, скрепленных друг с другом вертикальными арматурными стержнями меньшего диаметра. Соединение элементов каркаса производится методом вязки при помощи стальной проволоки. Сварку в данном случае не применяют.
  5. После установки арматуры в полость опалубки заливается бетон.

Заливку лучше всего производить в один прием. Но такое в частном строительстве редко удается, в основном в этом случае заливают фундамент за несколько заходов.

Такое допускается, но делать это надо таким образом, чтобы швы между отдельными слоями бетона располагались горизонтально.

  Технология изготовления ленточного фундамента

Опалубка снимается через 7-10 суток, и готовый монолит подвергается гидроизоляции. Его поверхности обмазывают битумной мастикой, а затем к им приклеивается рубероид или другой рулонный гидроизолятор.

Завершается процесс земляными работами. На этом этапе необходимо произвести обратную засыпку пазух строительным песком средней крупности. Его засыпают послойно, трамбуя и проливая водой. Не забудьте при этом контролировать состояние гидроизоляции: ее можно случайно повредить.

Расчет МЗЛФ на пучинистых грунтах

При строительстве дома на пучинистых грунтах производятся более сложные расчеты, цель которых — определение деформации пучения. Сделать такой расчет самостоятельно достаточно сложно, поэтому необходимо доверить его профессиональным проектировщикам или воспользоваться готовой таблицей:

Наименование и степень пучинистости грунтовЧисло этажей зданияШирина поошвы фундамента b, мТолщина подушки t, мВариант конструкции фундаментаВариант армирования
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — среднепусинистые10,3 / 0,20,6/0,7г.3
20,3 / 0,20,5 / 0,6г.3
30,3 / 0,20,4 / 0,5г.3
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — сильнопучинистые10,3 / 0,20,7 / 0,8г.4
20,3 / 0,20,6 / 0,7г.4
30,3 / 0,20,5 / 0,6г.4

В графе 2 «Ширина подошвы» и графе 3 «Толщина подушки» через знак / указываются значения для отапливаемых и не отапливаемых помещений. В графе «Вариант армирования» указано минимальное количество арматурных стержней, которые должны быть использованы для армирования монолитной ленты.

Преимущества и недостатки

Однозначно имеется очень много весомых плюсов обращения к технологии МЗЛФ:

  • Оптимизация расходов на оплату работ. Сюда входит уменьшение трат на копку траншеи.

  • Уменьшение итоговой цены строительных материалов, которых потребуется в несколько раз меньше.

  • Большинство задач можно выполнять своими руками, что очень удобно для людей строящих дом самостоятельно.

  • При сравнительно небольших издержках на выходе получается довольно прочная и надежная конструкция. Конечно, при учете грамотного расчета нагрузок и составления подробного плана работ.

Но при этом существуют некоторые значительные минусы, которые необходимо знать:

  • На рыхлых и пучинистых грунтах в обязательном порядке требуется создавать систему дренажа.

  • Для определения свойств почвы, которые могут вызвать нестабильность постройки в будущем, следует выполнить доскональную геологическую проверку.

  • МЗФ фундамент подходит для построек с небольшой этажностью. Вес, который способно выдержать такое основание ограничен, и это нужно учитывать.

Отметим, что любой из альтернативных способов также чувствителен к тому, на территории с какой почвой будет производиться стройка. Поэтому основным отрицательным моментом в выборе неглубокой бетонной ленты является ограничение по весу.

Шведский опыт

В подтверждение выше сказанного, рассмотрим температурные диаграммы из отчёта шведских специалистов, изучавших опыт строительства частных домов на незаглубленных плитах в самой Швеции. Рассматривался регион с глубиной промерзания 2,3м. Проводились исследования при толщине утеплителя в полу 10см, 20см и 30см. В результате были получены следующие температурные диаграммы:

Граница грунтовой толщи с температурой -1°С без утепленной отмостки.

Как видно из рисунка, в условиях отсутствия утепленной отмостки при большой толщине утеплителя тепловой режим здания не может полностью прогреть грунтовую толщу. Промерзание грунта заходит под пятно здания. Мощное утепление пола (с точки зрения сбережения тепла внутри земли) не спасает углы здания от мороза на поверхности. И наоборот, при незначительном утеплении пола в случае включенного отопления промерзание за счёт существенных энергозатрат на отопление не происходит.

Рассмотрим следующую диаграмму:

Граница грунтовой толщи с температурой -1°С при наличии утепленной отмостки.

В этом эксперименте под пятном здания заложен утеплитель толщиной 0,3м, под отмосткой – 0,1м. Ширина утепления отмостки принималась равной 0м, 0,6м, 1,2м. Полученная диаграмма наглядно показывает эффективность утепления отмостки. При ширине утепления 0,6м и 1,2м при прочих равных условиях (по отношению к предыдущему эксперименту) промерзание грунта не заходит под пятно здания.

В нашей стране распространение фундаментов мелкого заложения только начинает использоваться массово из-за отсутствия опыта такого строительства. В нормативных строительных документах требований к устройству утепленных фундаментов на сегодняшний день не существует.

Монтаж МЗЛФ: пошаговая инструкция от А до Я

Подготовительные работы и разметка

Устройство мелкозаглубленного основания начинается с подготовки участка, которая заключается в уборке мусора и корчевании пней. Верхний слой почвы с растительностью срезается. При необходимости производится выравнивание и подсыпка грунта с последующей утрамбовкой.

Разметка выполняется следующим образом: устанавливается периметр будущего фундамента, по углам забиваются колышки-маячки. Вдоль будущей монолитной ленты натягиваются веревки.

Диагональ между углами должна составлять строго 45 градусов. Проверить ровность разметки можно при помощи рулетки и строительного уровня.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
