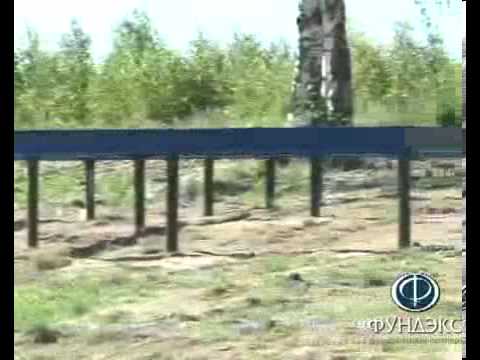

Буронабивные сваи
Свайный фундамент используется при неустойчивом грунте, а также в местности, подверженной подтоплению. Такой фундамент считается одним из самых экономных вариантов.
Свайный фундамент применяется при строительстве на очень неустойчивом грунте, в местности, которая подвергается подтоплению, или в целях экономии бюджета стройки. При стройке на неустойчивом грунте задача свай – пройти сквозь него и закрепиться на твердой основе под ним. По такой технологии сегодня строят небоскребы буквально на болотах. В случае если участок находится рядом с рекой или озером, которые периодически выходят из берегов, высота свай над землей выставляется исходя из известного максимального уровня подъема воды. Что касается экономичности, то выгода очевидна. Сваи устанавливаются только под несущими стенами и колоннами, если они предусмотрены проектом. Суть такого фундамента в том, что размещенные в грунте сваи соединены между собой горизонтальными балками – ростверками, и уже на эту конструкцию устанавливается плита первого этажа кирпичного дома. Сваи можно поделить на 5 типов, в соответствии с которыми производится их установка.
Первые 3 типа из перечисленных требуют использования специального тяжелого оборудования, но поскольку речь идет о самостоятельной работе, подробнее будут рассмотрены сборные и набивные сваи.
Возводим свайный фундамент своими руками. Для оборудования сборных свай на расстоянии 1,5-2 м под несущими стенами выкапываются ямы квадратного сечения на 30 см глубже, чем будет заложен фундамент. На изолированное пленкой дно ямы толстым слоем засыпается смесь гравия и крупного песка, трамбуется и в дно ямы вбивается штырь арматуры или тонкая стальная труба для придания прочности кладке. Затем проводится кладка столба из полнотелого кирпича на цементный раствор. После того как кладка застыла, проводится ее гидроизоляция и обсыпка грунтом, который постоянно трамбуется по мере добавления.
Также можно применить сочетание ленточного и свайного фундаментов. Такой очень распространен для строительства кирпичных домов.
Гораздо менее трудозатратным способом является установка набивных свай. Технология следующая: по периметру здания и на линии расположения несущих стен, колонн ручным или мотобуром на нужную глубину выполняются скважины, дно которых изолируется песком. Далее в скважину вставляется труба из 1-2 слоев рубероида, тем самым свая будет изолирована от влаги. После этого в скважину вставляется каркас из арматуры размером на 30 см выше будущей сваи для крепления к ростверку. В ходе последующей заливки бетон каждые последующие 40-50 см необходимо подвергать воздействию вибратора, чтобы избавится от пузырьков воздуха. Когда застывает последняя свая, проводится их выравнивание по горизонтали цементным раствором и по описанной выше технологии возведения ленточного фундамента осуществляется монтаж монолитного ростверка. После застывания верхняя поверхность фундамента выравнивается цементно-песочным раствором и изолируется одним из выбранных материалов. Фундамент готов для установки плит перекрытия.
Фундамент под кирпичный дом, разновидности и принципы выбора
Устройство столбчатого фундамента своими руками для каркасного дома
Одним словом, глубина дома рассчитывается по формуле: 0,8 метра за каждый этаж. То есть в двухэтажном доме глубина фундамента составляет не менее 1,7 метра.
Фундамент для двухэтажного дома считают домом малоэтажным, так что для такого варианта, материалом к которому буде служить кирпич или шлакоблок, вполне подойдет мелкозаглубленный фундамент. А вот каркасный дом и похожие сооружения с простыми легкими стенами можно использовать столбчатый вид.
Начинается этап работы над фундаментом с вырывания траншеи, которая послужит основой для фундамента. Присутствие всего лишь двух этажей является весомым преимуществом, так как нагрузки на дом будут небольшие, так что ширина траншеи может достигнуть 50 сантиметров и не больше. а вот глубину стоит рассчитывать, исходя из климатическо-геодезических сведений. Чем глубже траншея, тем больший вес сможет выдержать фундамент, так что тут все зависит от массивности будущего сооружения.
Для постройки каркасного дома следует учитывать, что глубина каркаса для двухэтажного дома должна быть не менее 70 сантиметров. Во время строительства фундамента для двухэтажного каркасного дома, после того, как вырыта траншея, устанавливается опалубка. Далее делается арматурный каркас, который может быть как сварной, так и проволочный.
В целом, следует помнить, что глубина фундамента для двухэтажного дома зависит от многих факторов, в том числе и типа материалов, которые будут использованы во время строительства.
Фундамент под подвал должен соответствовать всем существующим требованиям, так как на это помещение приходится большое количество сил внешнего воздействия.
Подробнее
Ширина ленточного фундамента зависит от многих факторов. Во-первых, ленточный фундамент должен иметь ширину больше толщины стены. Также к ширине фундаментов существуют такие требования: не менее 50-60 сантиметров изготовленного из рваного…
Подробнее
Песок под фундамент – это одна из составляющих частей монтажа фундаментного сооружения, без которого долговечность и стойкость будущего дома может оказаться под угрозой. Как правило, под фундаментом обустраивают специальную песчаную…
Подробнее
Ленточный фундамент является одним из наиболее распространенных видов основ для строительства различных домов.
Главной особенностью такого фундамента является то, что он проходит под всей площадью сооружения, затрагивая даже несущие стены.
Подробнее
Заглубленный ленточный фундамент
Это классический вариант основания под здание из кирпича или бетона. В каркасном строительстве применяют при возведении домов с подвалами или цокольными этажами.
Основное условие для устройства заглубленного ленточного фундамента – постоянный низкий уровень грунтовых вод. Даже незначительное и нечастое поднятие подземной влаги приводит к появлению течей, отсыреванию стенок подвала, разрушению отделки.
Подошва основания опирается на горизонт нормативного промерзания грунта. Это исключает действие сил морозного пучения снизу, но касательные усилия и боковое давление земли присутствуют.
Поэтому ленточный заглубленный фундамент под каркасный дом рассчитывают и выполняют, соблюдая все необходимые требования.
Материалы для изготовления ленточного фундамента
Для изготовления основания понадобятся различные материалы. Все зависит от его типа. Так, для сооружения сборного фундамента используют такие материалы:
- бетонные блоки и плиты определенной марки;
- бетон для заделывания отверстий между блоками;
- материалы для проведения гидроизоляции и теплоизоляции.
Фото фундамента с разборной опалубкой:
Один из вариантов гидроизоляции – укладывается еще в процессе сборки опалубки Источник readmehouse.ru
Выложить ленту исключительно из блоков практически невозможно. Поэтому для заделки пробелов используют бетонный раствор и даже кирпичи. Также при этом рекомендовано устраивать железобетонную ленту, которая позволит связать все элементы во единое.
Что касается монолитной конструкции, то для ее возведения понадобится:
- доски или пенополистирол для сооружения опалубки;
- арматура для изготовления пояса и соединительных элементов;
- бетон определенного класса;
- тепло- и гидроизоляционные материалы.
Сооружая ленточный фундамент для дома, стоит учитывать, что есть потребность в проведении определенных работ. Это касается обустройства подушки. Для этого понадобится песок или щебень, а также гидроизоляционный материал.
Тонкости монтажного процесса
Монтаж фундамента для двухэтажного дома
Глубина фундамента для дома среди всех перечисленных вариаций наиболее широкое распространение получила первая, поэтому рассмотрим подробнее особенности строительных работ. Прежде всего отметим параметры: габариты, глубину ленточного фундамента для двухэтажного дома:
- ширина – на 10 см больше толщины несущих стен. Этого достаточно для последующего выполнения наружной отделки;
- высота – 30 см – оптимально;
- глубина – от 50 см и более, если в этом есть необходимость ввиду особенностей почвы.
После завершения рытья котлована его дно тщательно утрамбовывается, заполняется яма на 1/3 перемешанным щебнем и песком мелкой фракции. Сыпучий материал нужно периодически увлажнять, так подушка результативнее уплотняется. Примерная высота 15-20 см. Далее настилается гидроизоляционный материал с нахлестом на стенки ямы, можно использовать обычный полиэтилен. Поверх можно налить небольшой шар цементного раствора, чтобы обеспечить фундаменту максимальную защиту от влаги.
Следующий этап – опалубка
Она собирается из досок шириной 4-5 см, должна возвышаться над уровнем земли на 30 см. Это пространство впоследствии станет цоколем.
Теперь можно приступать к установке арматуры. Лучше использовать ребристые прутья, потому как они прочнее удерживают бетонный раствор, которым впоследствии будут заливаться. Длинные пруты располагаются вдоль котлована на расстоянии 30 см (по 5 см отступа от каждого края), а короткие – перпендикулярно в верхней и нижней части с шагом в 25-30 см.
Соединять элементы каркаса можно сваркой и вязкой, используя специальную проволоку и крючки. Последний метод считается более предпочтительным. Специалисты говорят о том, что соединения сваркой имеют меньшую прочность, по причине нарушения целостности металла.
Для приготовления бетонного раствора, которым впоследствии осуществляется заливка арматурного каркаса, используется цемент высокой марки. Это обеспечивает должную прочность застывшего фундамента, соответственно – устойчивость жилища. Заливка выполняется слоями по 15 см толщиной. Каждый из них нужно хорошо разровнять и дать ему время для полного застывания, накрыв пленкой.
Опалубка снимается через 7-10 дней после завершения заливочных работ, полного обустройства фундамента. Через этот же промежуток времени можно продолжать строительство, будучи полностью уверенными в должной прочности основания.
Завершающий этап – гидроизоляция фундамента
На застывший бетон наносится жидкое стекло или битумная мастика, после чего поверх наклеивается рубероид или используя современные материалы Гидроизол или Техноэласт
Важно обеспечить плотное прилегание гидроизоляции по всей поверхности, поддерживая ее максимальную эффективность. Оставшиеся свободные пространства (пазухи) заполняются мелким песком. Он периодически смачивается и тщательно утрамбовывается
Он периодически смачивается и тщательно утрамбовывается.
Разобравшись, какая глубина ленточного фундамента для двухэтажного дома считается оптимальной, изучив последовательность и тонкости выполнения монтажных работ, остается рассчитать объем необходимого материала. Здесь поможет проект здания с указанием количества и типов стен, их длины и ширины.
Схема составляется в обязательном порядке с отметкой всех значимых параметров и размеров. Закупать материалы необходимо с небольшим запасом, чтобы не останавливать монтажный процесс по причине их нехватки
Обратите внимание на диаметр арматуры – он определяется величиной нагрузки, приходящейся на фундамент, может колебаться в пределах 0,8-15 мм
ленточный фундамент для двухэтажного дома
Watch this video on YouTube
Виды ленточного фундамента по глубине заложения
Согласно СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:
- по глубине заложения;
- по способу устройства.
Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.
Мелкозаглублённый ленточный фундамент
Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.
Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков
Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.
Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта
| Глубина промерзания непучинистых типов грунта | Глубина промерзания слабо пучинистого грунта полутвёрдой консистенции | Глубина заложения фундамента |
| до 2 метров | до 1 метра | 0,5 м |
| до 3 метров | до 1,5 метров | 0,75 м |
| более 3 метров | от 1,5 до 2,5 м | 1 м |
| от 2,5 до 3,5 м | 1,5 м |
Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м
Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:
- в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
- при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
- при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.
Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.
Заглублённый ленточный фундамент
Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.
Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы
Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.
Возведение ленточного фундамента глубокого заложения рекомендовано:
- в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
- если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
- при наличии мелкозернистых типов грунта, перенасыщенных влагой.
Помимо этого, заглублённый фундамент позволяет обустроить подвал. При качественной изоляции и достаточном утеплении возможно обустройство цокольного этажа, предназначенного для проживания или хранения вещей.
Технология армирования каркаса
Прочность фундамента обеспечивает арматурная конструкция, без которой невозможно сформировать целостное основание. Работу по армированию включают несколько этапов:
- монтаж опалубки – вдоль периметра будущего здания устанавливается дощатый каркас, стены которого с внутренней стороны обкладываются пергаментом, благодаря которому впоследствии его будет легко снять;
- вбивание в почву вертикально расположенных арматурных прутьев – длина арматуры, сопоставима с глубиной основания. Необходимо заглублять прутья на расстоянии 50мм от стенок опалубки, при этом они внедряются в землю с шагом до 600мм;
- установка на дно подставок (высота до 100мм), поверх которых укладываются горизонтально расположенные арматурные прутья: функцию подставок, могут выполнять половинки кирпичей, устанавливаемые на ребро;
- горизонтальные ряды, соединяются с вертикальными стержнями;
- фиксация элементов конструкции в местах пересечений сваркой или проволокой.
Полезные
Обустройство подвального помещения
Перед проектированием подвала в доме с ленточным фундаментом учитывается тип почвы и уровень грунтовых вод. На этом этапе определяются размеры помещения. К возведению подходят внимательно. Подвал выступает в роли дополнительного утеплителя.
Сооружение подвала имеет особенности. В процессе земляных работ потребуется удаление земли по всей площади на нужную глубину. Фундамент дополнительно армируется. Лента служит опорой для конструктивных элементов здания и выступает в роли стен для подвала. В процессе выполняют такие дополнительные работы:
- армирование пола;
- устройство вентиляционной системы;
- заливка монолитной плиты;
- установка опалубки под основание на определенную высоту.
Обустройство подвала – сложный процесс, который подразумевает выполнение ряда дополнительных работ. К заливке пола и стен подходят очень внимательно.
Критерии выбора основания
При выборе базиса для двухэтажного здания необходимо учитывать ряд нюансов. К ним относятся:
- Геологические параметры местности, где будут выполняться строительные работы.
- Основные и дополнительные материалы конструкции здания, предусмотренные проектом.
- Дополнительное давление на основание.
- Финансовые возможности.
Геологические параметры почвы являются основным фактором, который понадобится учитывать при выборе базиса. К ним можно отнести пучинистость почвы, уровень ее промерзания и отметку грунтовых вод
Также важно учитывать особенности рельефа, такие как склоны, возвышенности и другие
От основного строительного материала напрямую зависит масса конструкции сооружения. Кирпичное здание тяжелее деревянного или постройки на основе пеноблоков, а потому нуждается в более мощном и прочном базисе. Отдельные элементы конструкции постройки также имеют значение.
Дополнительные нагрузки подразумевают все внутренние элементы дома, а также давление, оказываемое снегом, на крыше. Суммируя все нагрузки можно определить общий показатель, который будет оказываться на основание и подстилающий слой почвы. Также понадобится учитывать массу самого базиса, который будет выбран для строительства. Существуют нормы давления на разные виды почв. Например, для непучинистого грунта допустимая нагрузка составляет 35-60 т/м², а для пучинистых 10-30 т/м².
При возведении здания необходимо учитывать, что затраты на создание основания могут достигать 30% всех затрат на постройку дома
Поэтому крайне важно правильно определить все факторы, это поможет точно вычислить цену базиса. Слишком мощный фундамент потребует много средств, но при этом они будут потрачены зря
Так, лишняя ширина базиса потребует большого количества бетонной смеси и арматуры, а также рабочей силы. Для возведения двухэтажной постройки понадобится рассмотреть варианты различных фундаментов для конкретных геологических параметров и выбрать наиболее оптимальное решение.
Армирование
Железобетонную ленту армируют каркасом из рабочих стальных стержней и связующих элементов. Применяют рифленый и гладкий прокат классов А400-500 для основных, А240 – для конструктивных прутков. Расчет и технология нормируются СНиП 52-01-2003, СП 63.13330.2012.
Каркасы представляют собой пространственные конструкции из продольных и поперечных стержней, соединенных хомутами. Первые воспринимают растягивающие напряжения, вторые – распределяют их равномерно между вертикальными и горизонтальными элементами.
Армирование МЗЛФ для каркасного дома рассчитывают по упрощенной схеме, где определяется минимально допустимая площадь стержней. Она составляет 0,1 % сечения ленты.
При ширине фундамента 300 мм и глубине заложения 400 мм с учетом высоты цоколя 600 мм рабочая площадь составляет 300000 мм². Профили должны иметь суммарное сечение не менее 300000х0,001=300 мм². Этому значению соответствуют несколько позиций из таблицы сортамента стали.
С учетом существующих ограничений на участках длиной свыше 3 м разрешено применять арматуру диаметром от 12 мм. Поэтому каркас изготавливают из 4 стержней, по 2 в нижнем и в верхнем ряду.
Поперечную арматуру подбирают, исходя из высоты каркаса. Если она меньше 80 см, используют проволоку диаметром 6 мм, при большей – стержни с сечением 10 мм. Шаг крепления – 25-30 см. Хомуты связывают механическим способом или вручную.
Требуемый расход арматуры находят по чертежу, приобретают с запасом 5 %.
Пример: МЗЛФ 11*14 м
При строительстве фундамента будущие домовладельцы используют разные материалы и предлагают какие-то свои решения. Рассмотрим несколько примеров ленты, выполненных участниками нашего портала. Хорошие отзывы получила работа нашего пользователя с ником Алексей_$.
Алексей_$ Пользователь FORUMHOUSE
По высоте 90 см, заглублялись на 60 см, из которых в итоге, под землей 30 см подушка песка и 30 см лента. Ширина различна, указана в проекте фундамента.
Траншею копали трактором по разметке, сделанной белой краской из баллончика прямо по траве. Во время копки Алексей «отстреливал уровень, чтобы не перекопать или недокопать».
Небольшие погрешности устранялись лопатой. В траншею был уложен гидроизоляционный материал высокой плотности.
Проект фундамента предусматривал 30 см песчаной подушки, проливку и трамбовку виброплитой делали через каждые 10 см.
Алексей_$Участник FORUMHOUSE
После всех манипуляций погрешность по уровню получилась в пределах сантиметра на всю площадь.
На подушку разложили рубероид в два слоя
и выставили опалубку: продольные доски 150х40 мм, через каждые 60 см – поперчена 100*50 мм. Изнутри опалубку обшили полиэтиленом и укрепили шпильками 8 диаметра.
Арматуру 12 мм вязали в 2-4 ряда в зависимости от толщины ленты (400 — 650 мм). Снизу защитный слой составил 5 см, с других сторон 3-4 см. Через каждые 40 см – вертикальные перемычки арматурой 8 мм.
Алексей_$Участник FORUMHOUSE
Сращивал минимум по 50 см, вязка, где было необходимо, проводилась в разбежку.
Заливка бетона:
Фундамент накрыли полиэтиленом. Прошло немногим больше недели, внутреннюю часть опалубки разобрали и сделали гидроизоляцию.
Обратная засыпка: 10 см песка вдоль ленты, остальное сулинок – недосыпали 5 см ниже уровня верхней кромки ленты.
Чтобы снизить потери тепла в землю, пустоты утеплили ЭППС. Это часть комплексного утепления подфундаментного пространства: пустоты + лента снаружи + отмостка.
Алексей_$Участник FORUMHOUSE
Дому пару лет придется перезимовать без отопления и влияние сил морозного пучения будет снижено.
Армирование и вязка
Арматурный каркас принимает на себя осевые растягивающие нагрузки, возникающие при изгибании ленты под действием подвижек опорных слоев грунта или при возникновении боковых усилий пучения.
Конструкция каркаса представляет собой пространственную решетку, состоящую из горизонтальных (рабочих) стержней и вертикальной арматуры, удерживающей их в необходимом положении.
Сборка каркаса чаще всего производится методом вязки прутков мягкой стальной проволокой и фиксации стержней в нужном положении. Можно использовать сварку, но она нужна только при большой толщине прутков.
Факторы, влияющие на показатель
Ширина ленты – один из определяющих прочность, выносливость и другие характеристики фундамента.
В свою очередь, она зависит от многих факторов:
характеристики грунта – чем он пучинистее, мягче, тем массивнее должна быть лента;
- общая площадь дома;
- толщина несущих конструкций – фундамент должен быть несколько шире стен, чтобы «запаса» хватило на фасадную отделку;
- тип армирования ленты – между продольными прутьями выдерживается промежуток не меньше 200 мм, поэтому количество продольной арматуры влияет на ширину ленты;
- предполагаемые нагрузки на основание;
- площадь подошвы фундамента.
Все перечисленные факторы нужно учитывать при расчетах. Облегчить работу помогут СП и СНиП, на которые нужно ориентироваться при проектировании основания.
Достоинства и недостатки
Достоинствами заглубленного ленточного фундамента являются:
- Высокая несущая способность.
- Устойчивость к внешним воздействиям, прочность.
- Способность работать на разных типах грунтов, глинистых, пучинистых и прочих проблемных категориях.
- Высокая скорость строительства.
- Простота конструкции, возможность самостоятельного возведения.
Существуют и недостатки:
- Требуется качественный анализ грунта, поскольку основание зависит от гидрогеологических условий на участке.
- Заглубленный вариант ленты требует довольно больших объемов земляных работ.
- Необходимость использования строительной техники.
- Требуются довольно большие объемы строительных и изолирующих материалов.
- Готовая лента имеет большой вес и оказывает значительное давление на грунт, что уменьшает его несущую способность.
ОБРАТИТЕ ВНИМАНИЕ!
Некоторые специалисты склонны причислять к недостаткам ленты необходимость создания довольно толстого слоя засыпки, что увеличивает трудозатраты и расход материалов.
