Устройство стропильной системы популярной ломаной крыши

Видео описание

О расчете вальмовой крыши с эркером в следующем видео:

Онлайн калькулятор позволяет получить приблизительные значения и становится практически бесполезным, если кровля имеет более сложную геометрию и дополнительные детали (люки, окна). Самостоятельно сделать правильный расчет конструкции и не избежать ошибок практически невозможно, несмотря на многочисленные заверения в обратном, рассыпанные по строительным сайтам.

Создать точный чертеж с подробным описанием всех узлов и соединений способен только человек с инженерным образованием и навыками работы, но не у каждого есть знакомый, которому можно доверить такое ответственное задание. Наиболее практичным решением представляется обращение в профильную строительную организацию, предлагающую немало дополнительных преимуществ:

  • Специалисты компании рассчитают крышу любой сложности

    и проведут монтаж под ключ.

  • Заказчику предоставляется подробная техническая информация

    о достоинствах и недостатках различных типов кровельных покрытий.

  • При расчетах будут учтены

    не только основные (как в онлайн калькуляторе), но идополнительные параметры : вес гидроизоляции и утеплителя, наличие окон, вес оборудования, которое предполагается устанавливать на крыше.


Монтаж ломаной кровли под ключ — гарантия качества Источник houzz.com

  • Вас проинформируюто ценах на материалы и предполагаемом расходе. Ситуация, когда материала не хватает или, наоборот, остается значительный излишек, исключается.
  • После согласования деталей заключается договор и составляется смета

    , оптимизируются условия доставки и оплаты.

  • Компания предоставляет гарантию

    на произведенные работы.

Обрешетка и кровельный пирог

После окончания монтажа стропильной конструкции необходимо грамотно уложить все слои кровельного пирога. Первоначально стропила обшивают пароизоляционной мембраной, начиная снизу крыши. Стыки материала проклеивают скотчем. Затем укладывают утеплитель. Между слоем утеплителя кровлей необходимо установить продухи для вентиляции пространства. Низкое качество проветривания приведет к появлению конденсата и сырости. Кровельное покрытие стоит подбирать с учетом его теплоизоляционных качеств, поэтому использование металла не желательно. В качестве утеплителя выбирайте безопасные негорючие материалы, которые не подвержены воздействию влаги. К таким материалам можно отнести вспененный полистирол и пеностекло. После утепления выполняется укладка гидроизоляции.

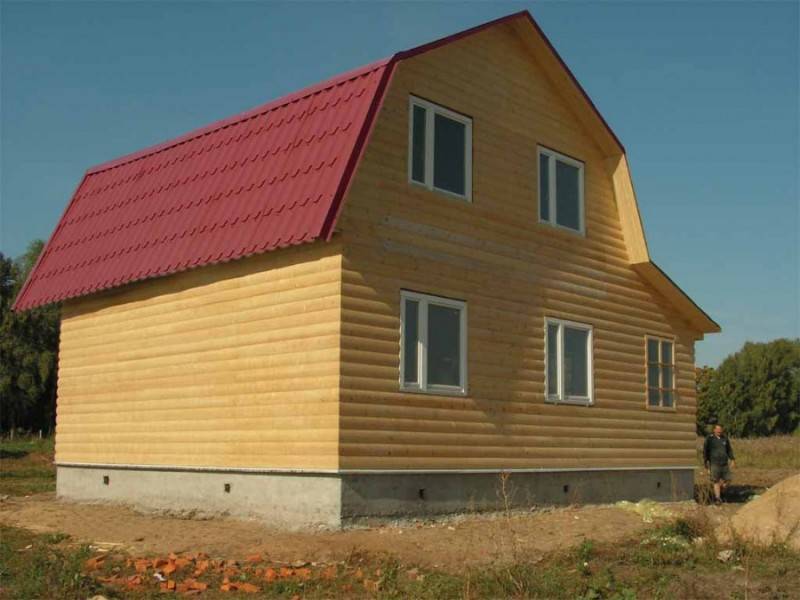

Устройство ломаной крыши не только придаст архитектуре дома особенный вид, но подарит дополнительную жилую площадь. Просмотр видео с пояснениями нюансов строительства поможет правильно выполнить работу.

Рекомендуем прочитать:

Защита древесины

Срок службы крыши составляет десятки лет, однако за это время может случиться разное. Например, попадет вода на стропильную конструкцию, что приведет к ее ускоренному износу. Конечно, гидроизоляция является достаточной гарантией, но специалисты рекомендуют  использовать дополнительную защиту для дерева.

Любая древесина подобна губке, которая легко впитывает влагу, причем не только в чистом виде, но и из воздуха. Эта проблема известна на протяжении веков и столько же времени разрабатываются способы, позволяющие ее обойти. Защитить от внешних воздействий дерево можно за счет использования различных ЛКМ, но они создают лишь пленку на поверхности.

Наиболее перспективным вариантом является объемная пропитка, благодаря которой вещества проникают внутрь древесины. Обычно на эту роль выбираются антисептические составы, включающие различные биоциды. Нанесение может производиться несколькими способами:

С помощью малярной кисти. Этот вариант один из наиболее подходящих,  поскольку позволяет обработать все элементы с нужной тщательностью, а расход компонентов будет минимален. Единственная проблема заключается в том, что времени на такую работу  потребуется немало.

  • Деревянные поверхности могут обрабатываться с помощью распылителя. В этом случае антисептик проникает не так глубоко как в первом случае.
  • Погружение в раствор. Данная технология не самый лучший вариант, когда речь идет о достаточно больших элементах стропильных конструкций, однако про нее нужно помнить, ведь этот способ обеспечивает наиболее качественную пропитку.

Стропила, защищенные антисептиком

Антисептики изготавливаются из фтористого натрия или его кремнефтористой разновидности. Они представляют собой водные растворы одного из этих веществ, однако могут быть и составы на основе медного купороса, глиняных или битумных паст.

Наиболее распространенным среди антисептиков на масляной основе является креозот, который получается из древесного или каменноугольного дегтя, однако такое вещество ядовито и для стропильной системы оно не подходит.

Антисептик можно изготовить самостоятельно на основе растворов медного купороса или солей натрия, а можно и приобрести уже готовую смесь. Во втором случае можно получить сразу комплексное решение, которое позволяет не только защитить дерево от гнили, но и не даст ему загореться.

Выше мы рассмотрели особенности создания стропильной системы ломаной крыши и подробно описали все этапы. Конечно данная технология не слишком простая, однако при наличии определенных навыков и готового проекта построить крышу все же можно.

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

Выделяются следующие основные элементы ломаной крыши:

  • вертикальные стойки;
  • затяжки — горизонтальные балки;
  • стропила — ребра жесткости, являющиеся скелетом всей конструкции;
  • подкосы — диагональные балки, поддерживающие стропила;
  • мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
  • коньковый прогон — совокупность верхних элементов стропильной системы;
  • бабки — крепления, обеспечивающие жесткость висячих стропил;
  • схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
  • обрешетка — каркас для крепления кровельного материала и изоляции;
  • кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
  • тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Возведение крыши

Закончив расчет ломаной двухскатной крыши, можно приступать к ее строительству. Чтобы иметь полное представление об очередности производимых работ, рассмотрим возведение конструкции на доме квадратной формы размером 8×8 м.

Закладывание основы

Вся стропильная система держится на основе, в качестве которой выступает мауэрлат с балочным перекрытием. Приблизительный расчет параметров указывает оптимальное сечение используемых деревянных балок 10×20 см. Часто стены дома состоят из наружной конструкции, например, облицовочного кирпича, и внутренней конструкции, например, саман или песчаник. Так вот мауэрлат надо располагать на внутренней конструкции. Снаружи в будущем он спрячется за кирпичом. Верхняя часть мауэрлата должна на 3 см выступать выше кирпичной кладки, чтобы вся нагрузка от крыши легла на него, а не на наружную стену. Следующим монтируют балочное перекрытие. Первыми укладывают крайние балки. Они должны выступать за стены, что обозначит размер карниза. Обычно выступа 50 см будет достаточно. Между крайними балками натягивают веревку, и по ней укладывают промежуточные элементы. Расчет расстояния между балками основывается на шаге стропил. Именно стропильная система будет к ним крепиться в будущем.

Последними устанавливают короткие балки, идущие от крайних боковых элементов. Расстояние между ними можно увеличить до 1 м. К мауэрлату балки прибивают гвоздями длиной 15 см или прикручивают саморезами с помощью металлических уголков.

Крепление стоек

Монтаж вертикальных стоек начинают по краям, используя брус сечением 10×15 см. Между ними натягивают шнур и приступают к монтажу промежуточных стоек с доски сечением 5×15 см. Устойчивость стойкам придадут распорки, временно закрепленные к балкам. Подгоняя стойки надо учесть, что их высота должна превышать уровень чистового потолка на 10 см.

Укладка прогона

Сверху стоек монтируют прогон из доски сечением 5×15 см. Получившаяся конструкция является будущими стенами мансарды. Усилить прогоны помогут смонтированные кровельные уголки, а также ригеля. В рассматриваемом примере конструкции дома, длина ригелей будет 5,5 м. Сечение деревянных элементов рассчитывают программой. Например, при ширине доски 20 см ее толщина составит 5 см. Если при монтаже получились прогибы, их исправляют подвесками. Это увеличивает нагрузку на стропильную систему верхних скатов, что требует пересмотреть расчет сечения деревянных элементов. Оптимально использовать вместо доски сечением 5×15 см аналогичные элементы большего сечения, например, 5×20 см. Каждый ригель фиксируют временной подпоркой посередине пролета. Это избавит от провисания деревянных элементов и позволит по ним передвигаться во время работы. Выставленные по уровню все ригеля скрепляют сверху доской сечением 2,5×15 см, отступая от центра примерно на 20 см.

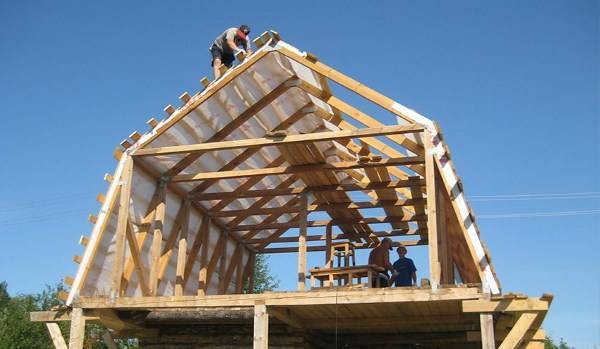

Монтаж стропил

Стропильная система двухскатной ломаной крыши начинает возводиться с боковых элементов. Для удобства делают шаблон, а по нему уже выполняют запил верхних концов балок.

Монтаж стропил верхних скатов производится по предварительно изготовленному шаблону. Небольшую доску размером 25×150 см устанавливают вертикально на крайнем ригеле. Один из ее углов обязательно должен сойтись с осью крыши. К получившейся стойке прикладывают другую доску. На ней сверху и снизу наносят разметку запилов. По получившемуся шаблону собирают на земле 2 стропила. Помощники подают их наверх здания, где производится установка по краям будущей крыши. Для устойчивости стропила фиксируют подкосом. Следующими на земле аналогично изготавливаются промежуточные стропила. Они монтируются по натянутой веревке между крайними элементами. Все они фиксируются подкосами. Для восьмиметровой крыши их достаточно 4 штуки, установленных попарно в разных направлениях. До строительства обрешетки, стропильная система временно фиксируется любыми досками. Это придаст ей устойчивость.

Завершающие работы

Чтобы ригели не провисли после демонтажа временных подпорок, выполняют нашивку подвесок. Их изготавливают из доски сечением 2,5×15 см. Подвески не должны крепиться посередине каркаса, иначе они здесь просто будут мешать. Далее, осталось установить каркас фронтона и выполнить его обшивку. На этом основные работы можно считать оконченными. Осталось закрепить обрешетку, отливы, соорудить фронтон и карниз. Монтаж каркаса ломаной крыши завершен, можно начинать кровельные работы. Это тоже очень важный и трудный этап строительства, требующий участия не менее троих человек. В следующем видео наглядно показан монтаж стропильной системы ломаной крыши.

https://youtube.com/watch?v=nENtDpL0m5E

Настил кровли

Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.


Настил металлочерепицы

  • Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
  • Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.

Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.

Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.

Нагрузки. Его виды и совокупная величина

Трудные расчеты, которые приводят проектировщики строительных компаний не имеет смысла рассматривать, так как каждый расчет индивидуален. Для вас это сделают специалисты. В сети хватает достаточно программ, которые могут за несколько секунд решить сложные математические операции по вычислению сечения стропил, балок и опор. Разберем какие типы нагрузок на стропилы верхнего и нижнего яруса и перекрытие следует знать.

Расчеты нижних стропил производится на сжатие с изгибом, а чаще, только на сжатие, так как крыши таких схем делаются, по стандарту, для более отвесных откосов, на которых снег не держится и основной нагрузкой становится ветер и вес верхнего треугольника. А ветер, даже ураганной силы, вряд ли сломает стропилина, скорее сорвет покров или сбросит всю крышу. Тут уже выступают противоветровые мероприятия: монтаж проволочных скруток и сплетение крыши к единому пояску стены резьбовыми анкерами.

Буквальную мощность от веса снегового покрова, которая требуется для расчета направляющей способности стропильных конструкций в конкретном месте постройки, необходимо определить в районных строительных компаниях или установить по картам СП 20.13330.2011 «Нагрузки и воздействия». Номер снегового региона формируется по карте районирования, которая была составлена по расчетным данным снежного покрова на территории страны. Потом из нижеследующей таблицы выбираем подходящую этому региону снежную нагрузку.

Ветровая нагрузка необходима для расчета крепкости стропильной системы. Для её описания снова же используем карту районирования, но уже составленную по величине давления ветра.

Этот коэффициент нужен для стропильных ног обоих ярусов крыши, так как крутую часть порывистый ветер может сорвать и вынести.

В регионах с высокой ветровой нагрузкой усиливается частота укрепления стропильных ног к стенам, то есть они крепятся проволками почаще, чем просто через одну. Для живучести прибавляется количество ветровых связей – откосов, упор, досок или реек, которые прибиваются к четырем и более стропилинам. Вес их нужно учесть при вычислениях общего веса кровельного перекрытия.

Монтаж стропильных ножек для верхних скатов

Чтобы изготовить и сделать монтаж верхних стропил для начала необходимо сделать отметку центральной оси. Для того, чтобы это сделать нужно обрезок дюймовки прикрепить к самой крайней потолочной доске чердака обязательно вертикально. Ребро обрезка должна точь-в-точь совпадать с отмеченной на схеме основной оси стропильной конструкции ломаной крыши, после:

Делаем мерку к грани дюймовки для создания образца и делаем отметку на ней линии запилов, верхнюю часть из которых проводим прямо вдоль отмеченного куска оси.

Производим по образцу несколько стропильных ножек для верхних скатов. Если нет сомнений в правильности построенного каркаса, изготавливаем сразу пару фуражировок. В другом случае действуем так же, как и с нижними парами.

Монтируем первую пару стропилин, позвав кого-то в помощь. Одному с установкой не пересилить, так как у них нет верхней поддержки. Чтобы только созданная укрепленная стропильная система не развалилась, подпереть её откосом.

Пристраиваем остальные стропильные фермы верхней части конструкции. Необходимо подставить их подкосами через 3-4 штуки. Угол наклона откосов обязан быть больше 45 градусов.

Нужно чередом следовать пути их склона.

Определяем материалы

Переходим к выбору материала. Конструкции из стропил для ломаной крыши рекомендуют изготавливать из деревянного материала, что значительно облегчает несущую конструкцию. В подобном варианте применение металлических профилей и железобетонных конструкций явно нежелательно, тогда как деревянное стропило уместнее во всех отношениях. При этом стропильная доска должна быть толстой! Этого требует и простая двускатная крыша, а в том случае, когда возводят ломаные крыши, брать доску нужно никак не менее 50 мм в поперечнике.

Для того чтобы стропильная конструкция обрела окончательную форму, нам потребуется деревянный брусок с оптимальной степенью влажности. Обычно берется материал, изготовленный из хвойных пород, так как он недорогой и часто применяется при изготовлении стропил. Не лишним вариантом будет обработать стропила олифой.

Чем легче кровля, тем надежнее будет крыша. Монтаж кровли осуществляется при помощи кронштейнов. Нужен расчет, в каком количестве и где именно их ставить, – это будет зависеть от площади, ведь ломаные крыши по размерам бывают очень разными и отличаются друг от друга.

Схема стропильной системы ломаной крыши.

Планировка

Лестница – ключевой момент. Её положение нужно увязать с будущими балками перекрытия. Если позволяет шаг стропил – просто ориентируем её между балками. В противном случае проектируем на мансарду надёжный удобный вход.

На стадии планирования полезно продумать интерьер. На этом этапе принимаются решения о перегородках и дополнительном естественном освещении – мансардных окнах. Конечно, о декорировании думать рано, но инженерная часть должна проясниться – какой функционал будет реализован.

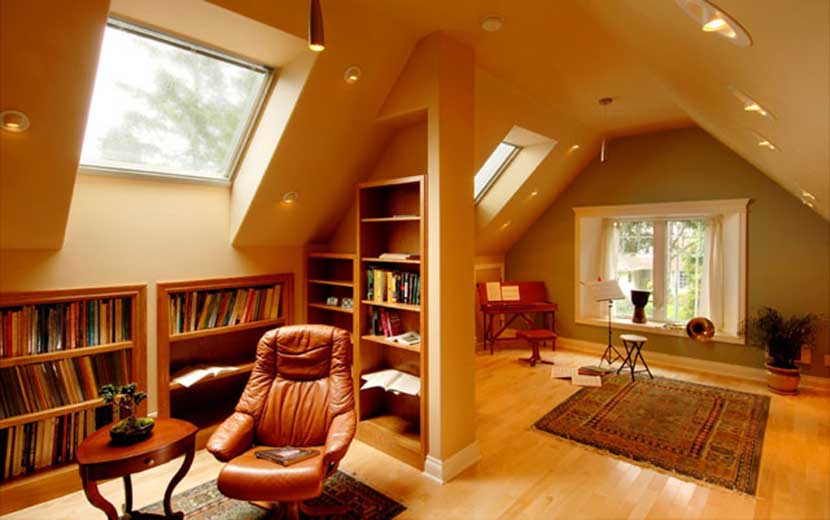

На мансарде можно обустроить кабинет с уголком для занятий музыкойИсточник pinterest.co.uk

Ведь особенности таких помещений: ломаные-наклонные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.

Поэтому необходима конкретная планировка помещений, а в них, правильно распределение – зонирование пространства:

  • Для основной жизнедеятельности, отводятся светлые и хорошо проветриваемые помещения.
  • Некомфортные участки оборудуются под места хранения.
  • «Необычные условия» отдать в распоряжение детей.

Дизайн интерьера и окончательный уют создаются умелым использованием потенциала отделочных материалов, мебели и аксессуаров.

Правила установки мауэрлата

Перед тем как сделать ломаную крышу, нужно согласно строительным нормам заложить мауэрлат. Чем больше площадь кровли, чем больше ее вес, тем толще должен быть брус. Если для небольших строений вполне достаточно материала сечением 100х100 мм, то для домов большого метража используется брус 200х200 мм.

Способы установки мауэрлата

Чтобы прочность мауэрлата ломаной крыши не потерялась, в нем нужно делать как можно меньше отверстий. А расположение шпилек следует рассчитать таким образом, чтобы они не находились между стропильными ногами, а не под ними. В противном случае, отверстия врезки будут располагаться слишком близко друг от друга, что может привести к появлению трещин, а также полному приведению мауэрлата в негодность.

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

Выделяются следующие основные элементы ломаной крыши:

  • вертикальные стойки;
  • затяжки — горизонтальные балки;
  • стропила — ребра жесткости, являющиеся скелетом всей конструкции;
  • подкосы — диагональные балки, поддерживающие стропила;
  • мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
  • коньковый прогон — совокупность верхних элементов стропильной системы;
  • бабки — крепления, обеспечивающие жесткость висячих стропил;
  • схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
  • обрешетка — каркас для крепления кровельного материала и изоляции;
  • кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
  • тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Разновидности ломаных крыш

Строительство такого каркаса с точки зрения экономичности относительно выгоднее других крыш. Для дизайнеров она открывает больше возможностей по оформлению. Существует несколько типов проектов домов с ломаной крышей:

  • Типовое решение для дачного домика, с небольшим земельным участком;
  • Большая ломаная крыша для частного дома, может иметь сложное конструктивное решение. Часто встречаются крыши, на которых имеется по пять, и шесть скатов кровли;
  • Ломаная крыша, имеющая балкон или террасу, смотрится достаточно красиво. Но подобные решения очень трудоемки. Для возведения такого каркаса потребуется помощь высококлассных строительных мастеров.

Рекомендации, которые лучше знать в начале пути

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.

Настил кровли

Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.

Настил металлочерепицы

  • Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
  • Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.

Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.

Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.

Монтаж крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

Последовательность установки:

  • сначала ставятся крайние балки с торцов здания;
  • между ними натягиваются бечевки для указания плоскости;
  • устанавливаются промежуточные балки.

Монтаж стоек

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

  • намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
  • на стропильных ногах выпиливаются места крепления по шаблону;
  • сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
  • в соответствии с чертежом устанавливаются подкосы.

Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

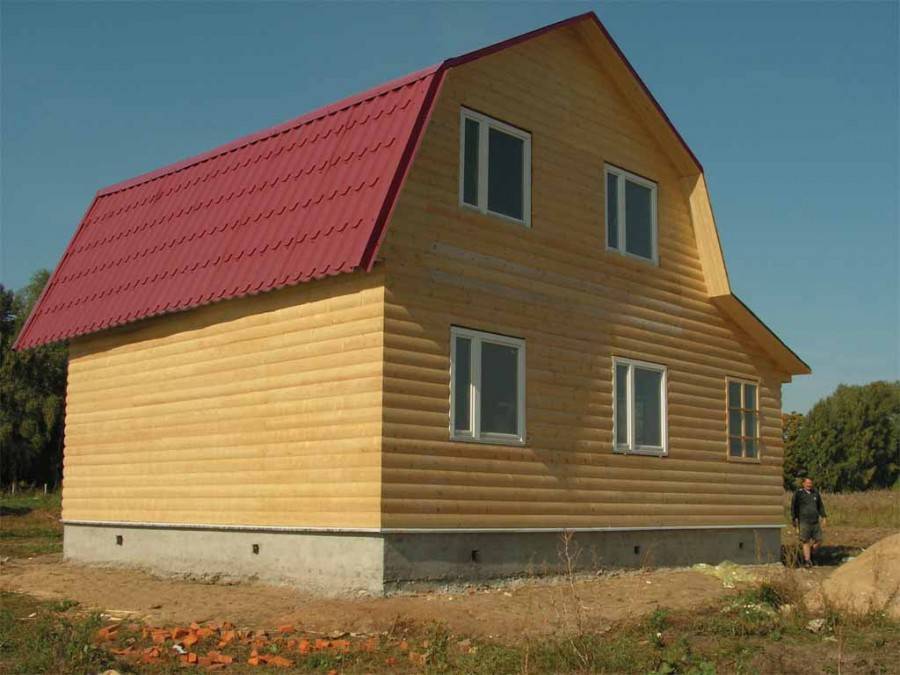

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Наслонные стропила

Правила подбора оптимальной формы мансардной крыши
