Почему важен редуктор давления воды в квартире

Принцип работы редуктора давления воды

Редуктор представляет собой обычный клапан с пружинным приводом. В действие он приводится при достижении определенной отметки давления в водопроводе. За счет регулирования ширины открытия клапана как раз и нормализуется давление.

Устанавливают редуктора в следующих случаях.

Слишком низкое давление воды в водопроводе. Струя из смесителя получается очень слабой, что вызывает определенный дискомфорт при его использовании (или же ванну приходится набирать слишком долго). В таком случае систему с редуктором дополняют помпой, которая увеличивает скорость водотока. Ещё при низком напоре воды может не работать стиральная машина типа «автомат»: при слишком слабом течении порошок не вымывается полноценно из лотка.
Нестабильный напор воды. При открытии крана получается мощная струя, которая спустя 5 – 10 секунд существенно ослабевает. Отрегулировать водоток оптимальной температуры (смешивая горячую и холодную воду) в таком случае затруднительно. Редуктор позволяет решить эту проблему.
Слишком высокий напор в водопроводе. Чаще всего с таким явлением сталкиваются жители первых этажей домов большой этажности. Если в подъезде всего один стояк, то завышенное давление делается для того, чтобы обеспечить водой верхние этажи.

Также редуктора устанавливают для защиты приборов, подключаемых непосредственно к водопроводу: бойлеры, стиральные машины, проточные водонагреватели, посудомоечные машины, гидромассажные боксы.

Производители

Среди ведущих производителей редукторов преобладают итальянские фирмы. Они традиционно славятся среди изготовителей подобной продукции. Однако, не менее известны российская компания Valtec или американская Honeywell.

Для более наглядного сравнения продукции разных производителей составим таблицу:

Бренд	Давление (макс)	Температура (макс)	Пределы настройки (Бар)	Манометр	Тип регулировки
Valtec	16 Ат	40° — 70°	1,5-6	Есть	Ручка
Honeywell	25 Ат	40° — 70°	1,5-6	Есть	Ручка
Watts	10 Ат	30°	1-6	Есть	Ручка
Herz	10 Ат	40°	1-6	Есть	Ручка
Caleffi	10 Ат	80°	1-6	Есть	Ручка
Giacomini	16 Ат	130°	1-5,5	Есть	Ручка

Рассматривая таблицу, можно увидеть, что параметры всех бытовых устройств более-менее схожи. Отличаются лишь максимальная температура и рабочее давление. Это облегчает пользователям проблему выбора подходящего устройства.

Как выбрать нужный регулятор давления

Несмотря на то, что принцип работы приборов практически идентичен, главный критерий выбора — пропускные характеристики прибора. Чем больше число точек забора воды, тем мощнее устанавливают редуктор.

Для квартиры

Для тех потребителей воды, кто проживает в квартире, основной показатель — уровень перепада жидкости в системе. Напор в централизованном водопроводе регулируют коммунальные службы — он не превышает 7 бар.

Способы регулирования:

зонирование сети;
помпы.

Поскольку все основные функции по обеспечению нормальной подачи ресурса и сохранности оборудования взял на себя водоканал, для установки в квартире подойдет любая модель устройства — с сечением дросселя не менее ½ дюйма.

Для частного дома

В частном доме потребление ресурса больше. Если купить слабый прибор, он будет функционировать на пределе заявленных изготовителем, показателей и быстро выйдет из строя. Вы столкнетесь с тем, что напор будет слабым на фоне постоянного шума из кранов.

Хотите избежать неприятных последствий — приобретайте РДВ на ¾ дюйма. Это показатель сечения дросселя — нормативный минимум. Более точно мощность устройства рассчитывают индивидуально — по специальной формуле. С учетом, что скорость потока воды составляет 1 литр в секунду.

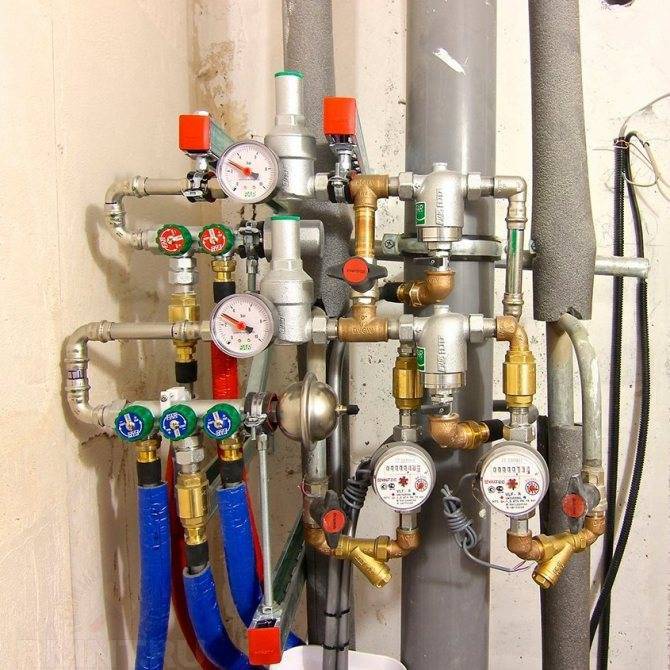

Установка редуктора давления воды в систему водоснабжения

В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта. Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.

Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания. Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.

Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.

Рейтинг лучших моделей

Деление РДВ на «для частных домов» и «для квартир» — условно.

Выбор модели зависит от нескольких факторов:

требуемый перепад давления;
количество сантехнических потребителей;
многофункциональность;
стоимость оборудования и его надежность.

Поэтому рассмотрим лучшие варианты для домов и квартир исходя из его пропускной способности или размера сечения дросселя.

Для частных домов

Разберем наиболее популярные модели.

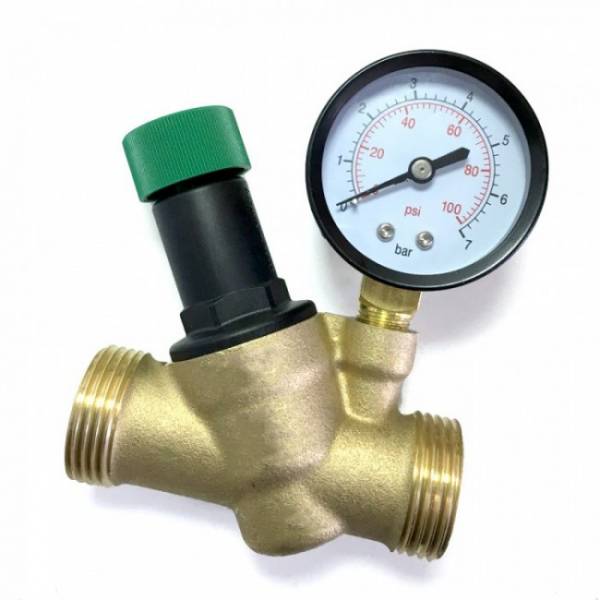

Honeywell D04FM-¾A — универсальный

Мембранная конструкция, оснащена выходом для манометра, материалы: корпус — DZR латунь, мембрана LSTR. Диапазон регулировки 1,5-6 бар, температура до 70°C.

Преимущества:

повышенный эксплуатационный ресурс,
подходит для горячего и холодного водоснабжения,
удобная регулировка давления,
двойная резьба: на ½ дюйма внутренней или ¾ дюйма внешней.

Недостатки:

достаточно высокая стоимость – переплата за мировой бренд – от 2,6 тыс. рублей;
деликатная мембрана -при регулировке требуется ослабление фиксирующего винта, иначе возможен прорыв диафрагмы.

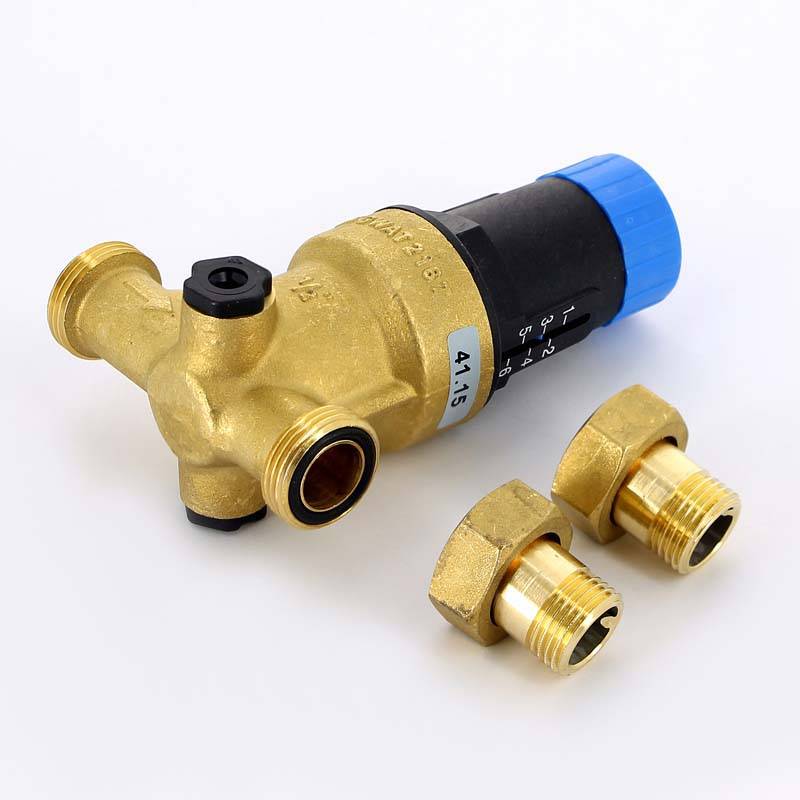

Honeywell D06FM

Улучшенная модификация. Этот клапан имеет встроенный фильтроэлемент.

Имеет две разновидности:

D06FM A — с прозрачной полимерной колбой (холодное водоснабжение: до 40 °C)
D06FM B — цельнометаллической латунной (до 60 °C).

Конструкция снабжена удобной регулировкой — она позволяет производить точную настройку без использования манометра. Также в отличие от других аналогов сконструирован с двумя выходами для подключения манометра, находящихся снизу и сбоку.

Из недостатков:

Со временем настройка по регулировочным делениям не соответствует действительному.
Высокая цена – около 4 тыс. рублей.

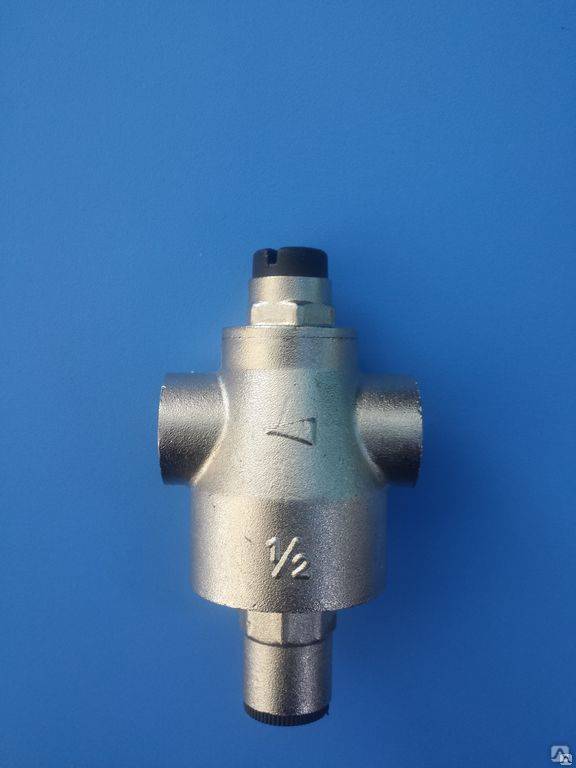

OR0232 и OR0233

Поршневые вариации мощных и компактных регуляторов.

Регулировка с помощью ключа, оборудованы входом подключения манометров, обладают малыми размерами.

Отличие этих модификаций заключается в предельных входных давлениях: размеры камеры и поршня отличаются, — так 0232 работает с величиной не более 16 бар, а 0233 ограничен входящим давлением 25 бар.

Также OR 0233 оснащен двумя отверстиями для подключения манометров: снизу и сбоку.

Преимущества:

Малые габариты, долговечность и эксплуатация до 130 С° (холодное и горячее водоснабжение).
Используется там, где требуется понижение с высоких величин давления — оптимален для частных домов.
Относительно невысокая стоимость – не более 1,5 тыс. рублей.

Поскольку регулятор поршневого типа, то ему присущи недостатки данной конструкции: установка только в одном положении (поршень вертикально), образование течи через уплотнительные кольца, риск заклинивания при гидроударе.

Модели регуляторов давления воды для квартир

Ниже представлен обзор лучших представителей в этой категории.

WATTS DRVN и HEIZ 1268221

Достойные регуляторы для многоквартирных домов. У этих аналогов похожая конструкция с HONEYWELL D06FM:

настроечная ручка со шкалой настраиваемого давления,
удобное расположение подключения манометра.

Однако значения пропускной способности несколько ниже, что вполне достаточно для индивидуальных квартир.

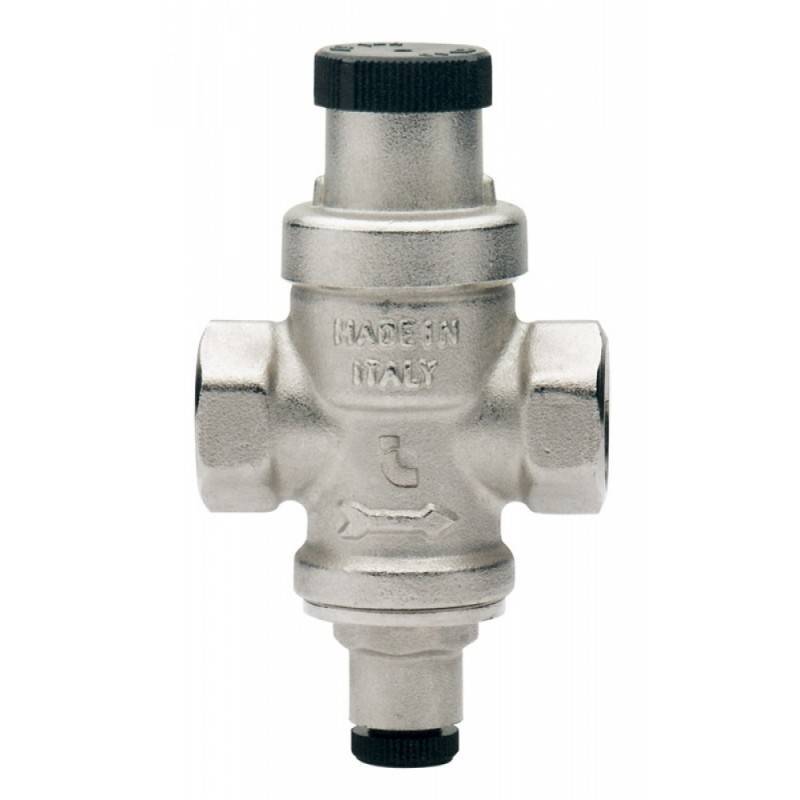

CALEFFI 5330

Со сменным картриджем и съемным сетчатым фильтром. Корпус устройства изготовлен из стойкой к вымыванию латуни CW602N.

Настройка производится с помощью ключа с обязательной установкой манометра.

Конструкция прибора весьма практична, удобна для профилактики и замены внутреннего механизма.

Наклонённый корпус содержит в себе сменный мембранный картридж, оснащен сетчатым фильтром. Механизм и сетка легко вынимается и просто чистится.

Преимущества:

малые размеры, изготавливаются в разных модификациях: с манометром и без, под внутреннюю и внешнюю резьбу;
есть возможность установки на медную трубку.

Недостаток заключен в преимуществе: при выходе из строя регулировочного механизма, требуется оригинальный ремкомплект.

VALTEK

Питерская компания специализируется на поршневых и мембранных редукторах. Все модели изготавливаются на производстве в Италии (характеризуются хорошим качеством), кроме VT.298.N и VT.082.N, которые изготавливаются в Китае.

Однако у последних есть свои преимущества — многофункциональность и компактный размер. Кроме того, VT.082.N имеет удобную регулировку ручкой, — следует иметь ввиду, что она фиксированная на 2 и 3 бара.

Преимущества продукции:

разнообразный ассортимент;
приемлемое качество
доступная цена.

Из недостатков можно выделить использование «устаревшего» материала: латуни, которая не обладает увеличенной способностью к вымыванию отложений.

Подробный обзор редукторов Valtec в нашей статье.

Пошаговая инструкция по монтажу

Простота конструкции и лёгкость регулирования позволяют выполнить работы по встраиванию устройства в сантехническую систему, не обладая профессиональными навыками.

Установка

Порядок производства монтажа:

Определяют установочное положение устройства. На корпусе прибора находят изображение стрелки и совмещают его с направлением водного потока в системе.
Монтаж регулятора давления в трубопроводной системе производят с помощью двух полусгонов (с обоих концов).

Распространённое название этого соединения — «американка». Обычно эти запчасти идут в комплекте с изделием, при их отсутствии — легко подбираются в любом специализированном магазине.

В зависимости от материала труб водопровода (пенопропилен, металлопластик, металл) покупают соответствующие полусгоны. В ряде случаев требуется приобретение переходников.

В полипропиленовом варианте трубопроводов соединительные изделия с помощью сварочного паяльника припаивают к концам труб. Затем устанавливают сам регулятор с помощью закручивания гаек полусгонов с обеих сторон прибора. При металлическом исполнении трубопровода соединение производится при помощи льна и сантехнического герметика

Для установки полусгонов этим способом потребуются газовый или разводной ключи.
Эти же инструменты используют для затяжки гаек на резьбовых концах регулятора, при подсоединении его к системе водопровода.

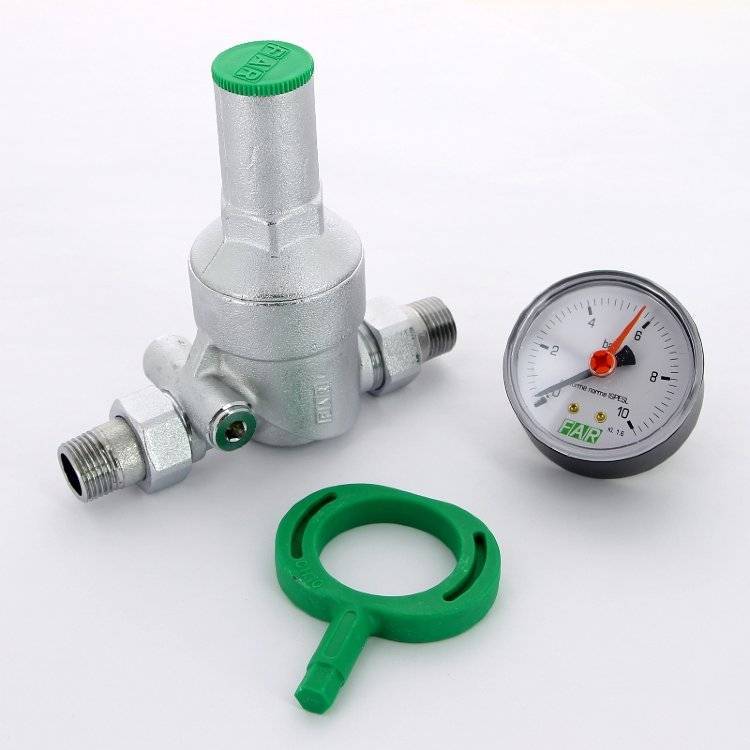

Если устанавливаемый редуктор укомплектован манометром, при монтаже обращают внимание на визуальную доступность показаний на циферблате устройства.

Регулировка прибора

Нормативное давление в водной системе составляет 2-4 атм, реальное — всегда выше. Заводская предустановка регуляторов давления в среднем соответствует 3 атм. Для более продолжительного срока службы редуктора перепад водного напора после прибора не должен превышать в постоянном режиме работы 1,5 атм.

Для получения нужного напора производят регулировку редуктора:

с помощью запорной арматуры (шаровый кран, вентиль) перекрывают воду в домашней системе водопровода;
при помощи плоской или фигурной отвёртки производят поворот винта регулирования на нужный угол;
открывают входной кран и одновременно вентиль смесителя раковины или ванны, отслеживают по манометру показания настройки;
процесс повторяется до достижения желаемых результатов.

В современных моделях для корректировки напора предусмотрена ручка и шкала значений давления. В зависимости от направления поворота ручки происходит уменьшение или возрастание водотока на выходе прибора.

Регулятор давления воды в квартире – как регулировать

В поисках возможностей экономии на коммунальных услугах, находится применение даже не совсем предназначенным для этого вещам. Одна из них – регулятор давления воды, и сегодня мы разберемся, зачем он нужен в квартире и как его регулировать, чтобы сэкономить.

Условно функцию этого устройства можно сравнить с работой стабилизатора напряжения. Подобно тому, как он защищает нашу бытовую технику от перепадов в электрической сети, так и регулятор (или редуктор) давления воды стабилизирует ее напор.

Монтаж прибора мало чем отличается от установки обычного сетчатого фильтра. Стрелочки на корпусе указывают направление воды, манометр (или место для него) должен быть вверху.

Можно установить редуктор непосредственно перед счетчиком или выбрать для этого прямолинейный участок трубы с удобным доступом, чтобы беспрепятственно регулировать давление.

Крайне желательно вмонтировать перед устройством механический фильтр, а также два запорных вентиля: один «до», другой «после».

Магистральный фильтр для очистки воды в квартире

Если самостоятельный монтаж вызывает затруднения, лучше обратитесь к сантехнику. Только перед установкой покажите ему следующее видео. Оно наглядно показывает, почему регулятор давления воды нужно ставить перед счетчиком, а не после, как многие делают.

Для чего нужен регулятор давления воды в квартире

Прибор выполняет сразу несколько важных задач. Первая – защита от повышенного давления. Большинство бытовых сантехнических устройств рассчитано на показатель до 3 Атм.

Если он больше, то система водоснабжения квартиры испытывает повышенную нагрузку.

Следствием этого становится сокращение срока эксплуатации клапанов стиральных и посудомоечных машин, снижение надежности соединений и другие неприятные явления.

Другая угроза, с которой успешно справляется регулятор, – так называемый гидроудар.

Это резкий скачок давления воды, который может возникнуть, например, из-за поломки на насосной станции или по вине подвыпивших сантехников.

Последствия могут быть плачевными, вплоть до прорывов в самых неожиданных местах и выхода из строя водонагревательной техники. Известны случаи, когда гидроударом просто разрывало бойлеры.

А можно пойти еще дальше. Если у вас в квартире нет устройств, требующих определенного минимального давления (система обратного осмоса или проточный водонагреватель, например), то можно снизить давление вплоть до 1-2 бар. Экономия будет еще больше, а дискомфорт будет вызывать разве что более долгое заполнение бачка унитаза.

Больше всех оценят преимущества редуктора те, у кого давление в стояках холодной и горячей воды постоянно «скачет».

Из-за этого приходится каждый раз подолгу регулировать напор смесителем, в поисках оптимальной температуры.

Часто на такую регулировку уходит больше времени, чем на сам душ, а драгоценные кубометры воды бесцельно уходят в канализацию. С помощью редукторов можно уравновесить напор в трубах и забыть об этой проблеме.

Как регулировать давление воды

Большинство регуляторов выпускается с предустановленной настройкой, давление в них равно 3 бар. Если же вы хотите уменьшить его или, наоборот, увеличить, это легко можно сделать самостоятельно. В зависимости от модели редуктора, вам понадобится широкая отвертка или ключ. В некоторых, более дорогих, марках регулировка осуществляется без дополнительных инструментов, рукой.

Как выбрать аэратор на смеситель для экономии воды

Убедитесь, что регулятор давления надежно установлен, в системе есть вода, а в квартире перекрыты все краны. Найдите установочную головку в нижней части редуктора и медленно начинайте регулировать.

Если вы хотите уменьшить давление, нужно крутить по часовой стрелке, если увеличить – против. Один виток изменяет значение манометра примерно на 0,5 бар, вы сразу же заметите движение стрелки.

Вот, собственно, и вся настройка.

А как быть, если у вас бюджетный редуктор, без манометра? Лучше всего одолжить на время манометр, произвести регулировку, после чего выкрутить и поставить на место заглушку. Или же довольствоваться настройкой «на глаз», наблюдая за струей из смесителя.

Зачем они нужны?

Задача водопроводной системы заключается в подаче воды от насосных станций в магистраль под большим давлением. При попадании воды в абонентские сети ее давление снижается до уровня, который должен соответствовать утвержденным нормам и составлять от 4 до 8 атмосфер.

Поддержание нормального давления воды в квартире является очень важным условием для безаварийного функционирования водопроводных труб, системы отопления и бытовых приборов, таких как котлы водонагревателей, стиральные машины, посудомоечные и так далее.

Для снижения давления воды в системе водоснабжения специалисты рекомендуют встраивать в нее редукторы давления. Их предназначением является защита от гидравлических ударов и поддержание стабильного напора в системе.

Корректор давления воды работает без дополнения электромеханики и регуляцию подачи воды производит автоматически. Его способность функционировать при низких температурах или высоких в системах отопления и подаче горячей воды определяется значением рабочих температур и их диапазоном.

Итак, основные причины необходимости установки регуляторов:

высокое давление воды на входе в здание;
экономия воды;
гарантия постоянного давления воды на выходе, даже в случае значительных колебаний давления на входе;
защита от гидроудара;
снижение шума, вызываемого водяным потоком.

Еще один случай применения регуляторов: если в системах водоснабжения многоэтажных зданий установлены общие повысительные насосы, но, в то же время, необходимо обеспечить наличие зон с разным давлением. Например, повышенное давление воды необходимо для пожарных гидрантов.

Также в высотной застройке существует необходимость сбалансировать давление на всех этажах, поэтому на каждом из них целесообразно устанавливать регулятор давления.

Часть 5. Основные параметры, на которые следует обращать внимание

5.1 Страна производства и бренд

Исторически лидерами по качеству и надежности являются производители из Италии (RBM, Itap, Malgorani, Officine Rigamonti, Caleffi), Германии (Honeywell-Braukmann, Watts) и Австрии (BWT), у них многолетняя история производства, мы рекомендуем покупать именно их. На российском рынке также представлено огромное число недорогих редукторов, изготовленных в КНР, которые сильно отличаются в плане качества. Мы уверены, что среди них есть и хорошие производители, но тут присутствует большой риск ошибиться с выбором.

5.2 Диаметр резьбы подключения

Для поквартирной разводки чаще всего используются модели с присоединением 1/2″ и 3/4″. Также представлены редукторы с резьбой 1″, 1 1/4″, 1 1/2″ и 2″.

5.3 Пропускная способность (Kvs)

Это очень важный показатель, подбирается по потреблению воды. Некорректно подобранная пропускная способность и диаметр подключения могут влиять на быстрый износ клапана и шумы в системе.

5.4 Рабочее давление и рабочая температура

Редукторы давления различаются по входному давлению (PN15/PN16, PN25, PN40 и т. д.), а также по рабочей температуре.

Внимание! Некоторые редукторы рассчитаны только для использования в холодном водоснабжении, проверяйте паспорт и описание

5.5 Коэффициент редукции

Максимальный перепад давления на входе и на выходе, не должен превышать значения в 2.5 раза. В противном случае может возникнуть явление кавитации, что может привести к поломкам и шумам. Например, давление в подающем трубопроводе 8.5 бар, а на выходе необходимо получить 1.5 бар. С учетом коэффициента редукции =2.5 давление на выходе с использованием одного редуктора может быть выставлено не менее 3.5 бар, а нам необходимо получить значение 1.5 бар. В таких случаях рекомендуется использование двух редукторов каскадным способом, первый редуктор понижает до 3.5 бар, а второй — до 1.5 бар.

5.6 Горизонтальная или вертикальная установка

Существуют универсальные модели, которые рассчитаны на вертикальную и горизонтальную установку, но многие редукторы можно устанавливать только на горизонтальном трубопроводе настроечной пружиной вверх. Проверяйте паспорт и описание.

Внимание! Поршневые редукторы производители часто разрешают размещать как горизонтально, так и вертикально. Это возможно только в тех случаях, если у Вас очень хорошее качество воды и фильтрация

Поршневые редукторы рекомендуется устанавливать только вертикально настроечной пружиной вверх, чтобы образование солей и шлама в местах трущихся элементов было минимально.
