Строительство мансарды своими руками: как сделать постройку тёплой и светлой

Конструкция слухового окна

Обустройство слухового окна допускает использование более дешёвых рам из ПВХ для систем вертикального остекления. Дополнительным плюсом можно считать увеличение пространства внутри мансарды.

Слуховой проём кровли образуется двумя стропильными ногами, между которыми допускается вырезать ещё одну или две в зависимости от шага и типа стропильной системы. Крайние стропила проёма удваиваются по толщине и подпираются в верхней части стойкой номинального сечения. Верхний край подпорки подрезают под угол наклона кровли, кроме того, низ её должен устанавливаться на балку перекрытия и жёстко связываться с ней.

Ещё пара подпорок выносится параллельно установленным в переднюю часть проёма, которая образует вертикальный фронтон за 30–50 см до мауэрлата или даже прямо на нём. Передние стойки соединяют со стропилами горизонтальными перекладинами в торец, подрезав их под соответствующим углом.

Уменьшая длину передних стоек, можно добиться наклона в 9–11%, оптимального для устройства односкатной кровли над слуховым проёмом. В ином случае может монтироваться центральный ригель и косые стропила от него, образуя двускатный козырёк, примыкающий к скату с образованием двух ендов. Такой вариант более трудоёмок, но он позволяет заложить в конструкцию больше утеплителя.

Как можно сделать окно в крыше дома

Вопрос о том, как сделать окно в крыше дома, возникает при строительстве новых или реконструкции старых зданий. В этом случае хозяин дома стремится максимально использовать имеющееся пространство. Мансардный этаж — удачный способ увеличить полезную площадь при условии грамотного естественного освещения.

Различают две группы окон для крыши: слуховые и мансардные. Каждая имеет конструктивные отличия и требует своего подхода к монтажу.

Слуховые окна (второе название — люкарны) на протяжении веков использовались для вентиляции нежилого чердачного помещения, а впоследствии нашли свое применение и для мансардных этажей. Они всегда располагаются вертикально. Грамотный дизайнер, выбирая одну из многообразных форм люкарен, помимо утилитарной цели сможет придать внешнему облику здания изысканность и неповторимость.

Слуховые окна бывают:

• с плоской крышей, имеющей скат до 15 градусов;
• четырехугольными под односкатной или двухскатной крышей;
• с вальмовой крышей;
• треугольными;
• панорамными с трапециевидной крышей;
• зенитный фонарь — полностью стеклянная поверхность оригинальной формы;
• полукруглые.

Схема устройства мансардного окна.

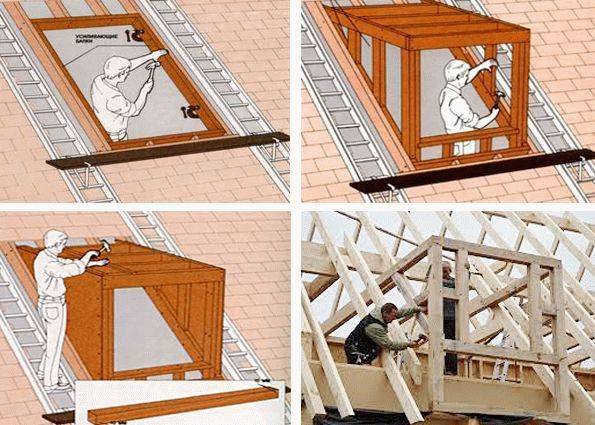

Поскольку данные окна на крыше крепятся в конструкции с боковыми стенками, сквозь них проходит меньше света, чем через аналогичный по величине проем с мансардным окном. Слуховые окна устанавливают на крышу любой формы: односкатную, двускатную или более сложную. При установке люкарны в новом доме конструкция ее элементов разрабатывается и монтируется одновременно с основными несущими элементами крыши. При реконструкции старых домов для устойчивости слуховое окно рекомендуется размещать между несущими балками.

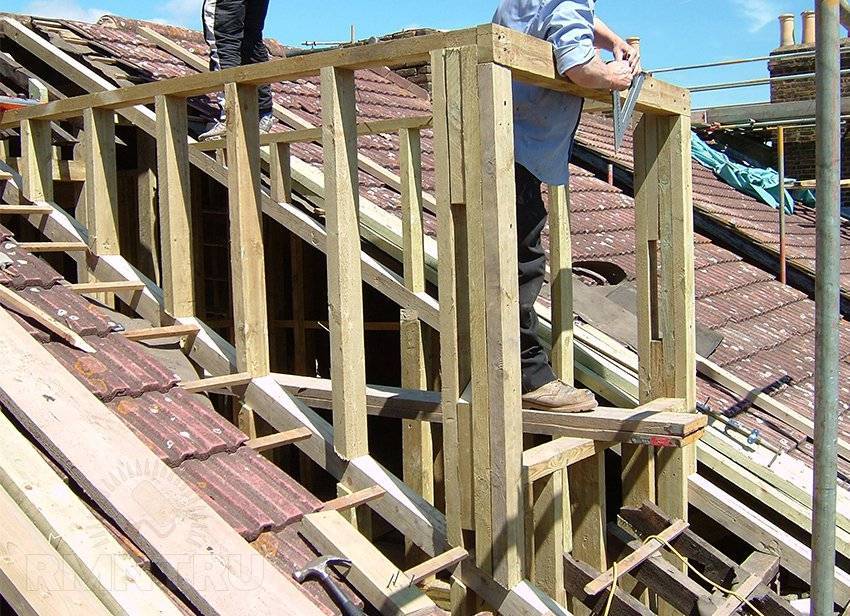

На нижнюю часть коробки крепятся вертикальные стойки, которые соединяются между поперечным брусом (при обустройстве треугольного окна они сходятся под нужным углом). В итоге выходит еще одна, теперь вертикальная, коробка лицевой части каркаса. Верхний элемент крыши слухового окна — коньковый брус — крепится к несущим элементам крыши через балку-перемычку. Последнюю нельзя врезать в стропильные ноги крыши (чтобы не ослабить сечение), соединение производится только металлическим крепежом.

Окончательный этап монтажа каркаса — установка стропил. Их количество зависит от длины конькового бруса, а шаг должен обеспечивать надежность конструкции. Поверх стропил делается обрешетка, на которой крепят кровлю, обычно такую же, как и на основной крыше. На боковые стенки укладываются слои гидро- и теплоизоляции. Материал для окончательной обшивки можно использовать разнообразный: от вагонки до железа.

Зачем нужно слуховое окно: предназначение

В наше время слуховые окна широко применяются при строительстве скатных крыш    и выполняют три функции: выход на кровлю, проветривание и освещение чердачного помещения.

Наиболее известны четыре типа слуховых окон:

– с трехскатной крышей;

– с двускатной крышей;

– с плоской крышей;

– циркульные.

Оформление крыш слуховых окон осуществляется по общим правилам. В качестве покрытия могут использоваться кровельные материалы Ондулин, металлочерепица, и другие.

Рамы слуховых окон монтируются в одной плоскости со стенами и отличаются разнообразием. Наиболее часто встречаются рамы с прямоугольным и дуговым (циркульным) проемами.

Гидроизоляция мансардных окон

Гидроизоляция монтируется с наружной стороны остекления, а пароизоляция с внутренней.

Внешний слой изоляции защищает конструкцию от влияния ультрафиолетовых лучей, атмосферных факторов, от протечки. Одна сторона гидроизоляции должна иметь паропроницаемый слой. Это предупредит накопление влаги по швам, и обеспечить вентиляцию.

Внутренний слой пароизоляции предупреждает появление влаги и защищает швы от ее накопления.

Если вместе с оконным блоком в комплекте не было гидроизоляционного материала, то можно использовать диффузную ленту или ПСУЛ. Оба материала совместимы практически со всеми конструкциями и отделочными материалами, не пропускают влагу.

Мансардные окна придают дому неповторимый образ и делают из чердака помещение, полностью пригодное к жизни. Они могут быть прямоугольными и квадратными, нестандартными: в виде трапеции, овальными, круглыми. Это может быть даже целый балкон, на который можно выйти утром и насладиться свежим воздухом. Благодаря мансардному остеклению, на чердаке будет больше света, чем от обычного вертикального. Окна на мансарде позволят обустроить полноценный этаж в частном доме. Изнутри можно создать индивидуальный интерьер, красивый и неповторимый. Главное не допускать ошибок, обшить утеплителем, хорошо утопить в кровельный материал, чтобы нигде не протекало, не потело и во время дождя с него не капало.

Какие окна выбрать для мансарды, пластиковые или деревянные?

Какие окна лучше: пластик или дерево? Вечный спор. Если вашим деревянным оконам уже довольно много лет, это еще не повод для их замены. Если они сделаны из качественного дерева и установлены с соблюдением всех технологий, вполне возможно, что они не вызовут у вас недовольства не смотря на их «зрелый возраст». Хотя, конечно, пластиковые стеклопакеты, долговечнее и практичнее.

Если раньше мансардное окно было деревянным, наглухо врезанным в крышу и чаще всего не открывались, то современные варианты очень разнообразны. Понятие чердак в загородном доме или на даче сейчас ушло из нашего обихода и понятия. Если раньше эта площадь служила для сбора там всякого не нужного хлама с которым нам жалко было расстаться (но сколько интересного мы находили там в детстве, приехав к бабушке и дедушке!), то современный чердак, это отдельное, комфортное для проживания помещения – мансарда.

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

• Сделать самому.
• Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

• создание каркаса,
• обустройство кровли.

Для проведения работ потребуются различные материалы:

• Деревянный брус различного сечения.
• Доски толщиной 3-4 см и шириной 15 см.
• Кровельный материал (шифер).
• Утеплитель.
• Пароизоляция.
• Гидроизоляция.
• Гвозди на 80 мм.

Потребуются также инструменты для работы:

• Острый нож.
• Молоток.
• Топор.
• Строительный степлер со скобами.
• Отвес.
• Рулетка.
• Ножовка.

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации

В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме. Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши

Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.. Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу

Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал

При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал

Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

• вес стропил и балок,
• вес утеплителя,
• вес гидроизоляции,
• вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Функции

Слуховыми окнами называют остеклённые проемы, расположенные на кровле здания. Ими оборудуются двускатная, вальмовая, шатровая и полувальмовая крыша. Устройство мансардных окон производится во время сборки стропильного каркаса. Монтаж «кукушки» своими руками, как их по-другому называют, решает следующие задачи:

1. Организация вентиляции чердачного помещения. Главной задачей слуховых окон является открытие доступа воздуха в подкровельное пространство. Их устройство позволяет постоянно проветривать стропильный каркас, предотвращая загнивание древесины.
2. Организация вертикального освещения. Устройство мансарды подразумевает организацию естественного освещения, которое поступает посредством слуховых окон.
3. Обеспечение доступа на крышу. Другая функция слуховых окон – обеспечение выхода на поверхность крыши для того, чтобы сделать ремонт, монтаж или обслуживание своими руками.
4. Завершение архитектурно облика кровли. Конструкция вальмовой, шатровой и полувальмовой без мансардных окон выглядит незаконченной. Монтаж этих дополнительных элементов делает внешний вид крыши богаче и привлекательней.

Учтите, что «кукушки» в первую очередь служат практическим целям, а только потом украшают кровельную конструкцию. Поэтому размеры, форма и отделка этого архитектурного выбирается так, чтобы обеспечивать максимум света, воздуха и свободный доступ на крышу.

Классическая конструкция слуховых окон – надстройка, выступающая над поверхностью крыши, которая визуально напоминает домик небольшого размера. Монтаж этого архитектурного элемента можно выполнить своими руками, если правильно сделать расчет, создать чертеж, а затем собрать каркас. Установка слуховых окон допускается при угле наклона скатов не более 35 градусов. Устройство слухового окна может имеет следующий вид:

• С фронтоном в плоскости сооружения без боковых стенок.
• С фронтоном в плоскости сооружения с боковыми стенками.
• С фронтоном вне плоскости здания и с боковыми стенками.

История названия

Многие слышали это название, но далеко не все в курсе, почему именно так называется. Обращаясь к словарю толкования В. Даля, в категории «Слух», термин стоит наряду с «для слуху», «продушина».

Автор обозначал словосочетания «слуховое окно» и «слух в кровле», с примечанием «хотя тут нечего слушать». Так же, у Даля дается словосочетание «слухи ветром носит». Оно не спроста. Когда-то, такие окошки были в помещениях для обслуживающего персонала. Как правило, прислуга любила пересуды и сплетничала «от души». Да так, что через окна можно было уловить части бесед.

Второе объяснение происхождения определения относится к Манежу в Москве, 1817 года строительства. Его возвели в дань сокрушению армии Наполеона. При постройке была задействована бригада местного мастера – Слухова. Он был известным специалистом по кровлям и, собственно, отвечал за эти работы в Манеже.

Первоначальный проект здания не включал подобные окошки, и проветривание чердачной части не предусматривалось. Однажды, в жару, поверхность чердака настолько нагрелась, что пошла деформация кровельного покрова. О случившемся донесли Александру I, и работы пришлось исправлять в срочном порядке. Слухов тогда и предложил расположить на скатах ряд окон для возможности проветривания помещения. С тех пор, такие конструктивные элементы носят название по фамилии этого мастера.

Тогда придумали еще одно применение люкарнам (второе их название) – это изобретение стали делать и для уменьшения нагрузки на перекрытие потолка, в котором установленные балки, прогибались и не держали массы внушительного пролета. Создаваемый окнами значительный сквозняк создавал над потолком зону сниженного давления. Поэтому весовое воздействие на перекрытие снизились и удалось избежать серьезной аварии.

Виды мансардных окон

Согласно рекомендациям СНиПа, площадь мансардных окон не должна быть меньше 10 процентов от площади пола, поэтому в каждом помещении, образованном в результате разделения мансарды, должно быть окно.

Устройство мансардных окон в крыше

На изображении выше представлены разновидности окон для установки на мансарде, при этом наиболее простой разновидностью считается наклонная установка окна. Несмотря на простоту, подобный вариант связан с некоторыми проблемами гидроизоляции стыков. Кроме этого, придется устанавливать окно с усиленной рамой и армированным остеклением из-за повышенных нагрузок на конструкцию окна.

Подобная установка имеет ряд достоинств:

• Пропускает больше света, поскольку отсутствуют резкие границы света и теней.
• Не усложняется поверхность крыши, так как она остается ровной.
• Установка окна требует меньше времени.

Чем меньше угол наклона крыши, тем потребуется большее окно по площади. На изображении ниже указано, как следует расположить окно, в зависимости от угла наклона.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

При монтаже окна следует брать во внимание расстояние между стропилами. Окно должно быть уже на 5 см, по сравнению с расстоянием между стропилами

Это необходимо для того, чтобы не нарушать целостность всей конструкции. В противном случае придется дополнительно усиливать элементы крыши, что не всегда оптимально.

Вместо одного большого окна лучше установить два небольших. Кроме того, что проблем значительно уменьшится, два небольших окна смотрится ничуть не хуже, чем одно большое. Не следует также забывать о нагрузках, которые больше действуют на одно большое окно.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Установка окон-дормер связана с появлением ендов, как сверху, так и с боков. Как правило, подобная конструкция становится более сложной в любом случае. Кроме этого, имеются некоторые сложности при укладке кровельного материала, так как подобные места являются вероятными участками протечек влаги. На таких участках приходится укладывать кровельный материал особенно тщательно. В регионах, где выпадает много осадков в виде снега, такие окна подвержены особенно высоким нагрузкам при сходе снега. Решить данную проблему помогают снегозадержатели, которые монтируются над такими окнами. Достоинство подобных окон заключается в том, что возле него допустимо стоять в полный рост. На самом деле, такие окна пропускают меньше света, при этом рельеф крыши становится сложнее, с рядом некоторых проблем.

Устройство вертикального окна-дормера в мансардной крыше

Утопленные окна также используются, но в основном тогда, когда необходимо организовать выход на балкон. Утопленное окно – это не лучший вариант, поскольку света оно пропускает мало, а тени становятся достаточно глубокими. Это не совсем комфортно для глаз человека. Кроме этого, усложняется геометрия крыши, хотя не настолько, как в случае с выступающими окнами.

Если организовать окна в торцевых частях мансарды, то это существенно упростит данную проблему. В таком случае можно вполне обойтись без усиления рамы и стекол, поэтому подойдут самые обычные качественные стекла. Вариант малозатратный и легко реализуемый своими руками, поэтому именно такие окна чаще всего устанавливают хозяева на мансардах.

Проблема точки росы

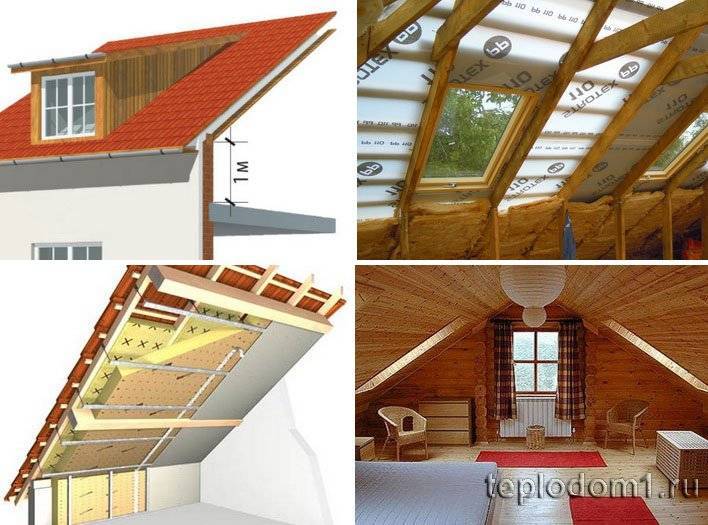

В идеале, утеплять крышу на мансарде следует снаружи на этапе формировании кровельного пирога. Однако, зачастую, делается это наоборот изнутри, когда дом уже покрыт кровлей. И здесь возникают определенные проблемы.

Правильный и идеальный кровельный пирог – несколько слоев из разных материалов, уложенных поверх стропил плотно друг на друга без просветов. Такой сэндвич гарантирует, что точка росы будет расположена на внешней его стороне. В результате весь образующийся снаружи конденсат быстро будет испаряться в атмосферу.

При утеплении мансардной крыши изнутри крайне важно оставить между утеплителем и существующей кровлей просвет для вентиляции и испарения образующегося из-за перепада температуры конденсата

Делая утепление изнутри, уже после установки крыши, сформировать описанный выше образцовый кровельный пирог невозможно. Придавить утеплитель к кровле так, чтобы между ними не осталось совсем пустот, не получится.

Но пар всегда движется в сторону холодного воздуха. И тогда, каждая из образовавшихся полостей станет накапливать в себе конденсат и влагу. А это – прямой путь к порче материала теплоизоляции и деревянных элементов стропильной системы.

При внутреннем утеплении мансарды точку росы приходится смещать в пространство между уложенной кровлей и утеплителем, оставляя там дополнительно просвет в 5–10 см для вентиляции. Только такая технология и такой пирог позволят избежать увлажнения теплоизоляционного материала.

Чтобы добиться правильного воздухообмена в подкровельном пространстве, рекомендуется устанавливать дефлекторы на коньке и предусматривать специальные отверстия в карнизе

Для уменьшения количества водяного пара в утеплителе его монтаж следует производить с использованием пароизоляционной пленки. Монтируется пароизоляция изнутри мансарды поверх материала теплоизоляции.

Пошаговая инструкция по утеплению мансарды

Чаще всего при устройстве мансардной крыши частного дома предполагается ее утепление. При этом гидроизоляционную мембрану удобнее прибивать снаружи крыши. Однако, если Вы не сделали этого, то всегда можно смонтировать ее изнутри. Для этого рулоны мембраны раскатываются вдоль крыши и пристреливаются к лагам строительным степлером. При этом нужно оставить прогибы для утеплителя. Стыки проклеиваются специальной двусторонней лентой.

Далее между балками закладывают маты утеплителя. Упругость материала позволяет ему держаться между стропилами без крепежа. Изнутри подшивается пароизоляция, благодаря ей в утеплитель не проникнет влага.

В качестве пароизоляции можно использовать полиэтиленовую пленку

Стыки здесь также важно герметизировать. После этого есть два варианта: либо начинать монтаж внутренней облицовки (например, ГКЛ), либо набить сперва обрешетку поперек лаг (так удобно крепить вагонку, пластиковые панели и другие материалы)

Я буду рад, если мои советы по обустройству мансардной крыши своими руками Вам пригодятся и помогут сделать работу грамотно, качественно и на долгие времена.

Loading…

Автономный обогрев

Автономная система для обогрева мансарды предоставляет возможность поддерживать необходимую температуру в течение всего года.

Такая система включает следующие обязательные элементы:

• отопительный котел;
• дымовую трубу;
• воздуховоды;
• трубы;
• батареи;
• циркуляционный насос.

Котел – это сердце автономного отопления мансарды. По желанию владельца он может быть электрическим, газовым, жидко- или твердотопливным, а также комбинированным. Расположение котла, тип топлива, а также способ отвода продуктов сгорания – это те главные вопросы, с которыми нужно определиться перед тем, как провести отопление на мансарду.

Что касается типа циркуляции теплоносителя внутри отопительного контура, то он может быть естественным или принудительным. Как правило, системы с современными котлами дополняют циркуляционными насосами, что делает их энергозависимым. Однако у гравитационных систем также есть ряд существенных ограничений – необходимо соблюдать уклоны, потребуются трубы большого сечения, невозможно регулировать температуру теплоносителя.

Определяем место монтажа мансардных окон

Очень важно, чтобы установка окна в крыше мансарды была произведена в правильном месте, таким образом можно будет максимально продлить срок эксплуатации всей кровли.

Определяясь с местом установки, учтите, что не стоит этого делать в таких местах:

• на скатах ендовы, так как в ее углах будет собираться влага и другие осадки;
• близ вентиляционных воздуховодов, дымоходов, потому что в таких местах довольно часто возникает конденсат;
• недалеко от горизонтальных стен, где собираются осадки, и существует большая вероятность затенения.

Строгих технических норм по расположению мансардных окон не существует, поэтому при их выборе ориентируйтесь на такие рекомендации:

Самое главное – это тип кровельного покрытия. Рулонный кровельный материал можно легко разрезать в интересующем нас месте. Для керамической черепицы такой подход не подойдет. Окно потребуется разместить таким образом, чтобы его нижняя часть располагалась поверх ряда целостной черепицы. Если этого сделать не получается, черепицу нужно будет разобрать, а по окончании врезки окна уложить подогнанные части материала поверх оконного оклада.
Немаловажным также считается и шаг стропил. В идеале конструкция системы стропил должна остаться неизменной. Старайтесь покупать окна с размерами, позволяющими без проблем монтировать их между двумя рядом стоящими стропилами, при этом должен оставаться запас в 7-10 см. Дополнительный зазор нужен для последующей закладки теплоизоляции

Если промежутки между стропилами слишком малые для установки большого окна, лучше купить два или три окна размерами поменьше, и установить их рядом.
Стоит отметить, что в случае необходимости удаления небольшого отрезка стропила для последующей установки окна, в проем для него монтируют дополнительный горизонтальный брус с целью усиления стропильной системы.
Нужно обращать внимание на то, крепится ручка в верхней части окна или в нижней. В первом случае мансардные окна монтируют на высоте, не превышающей 110 см, а во втором случае – до 170 см

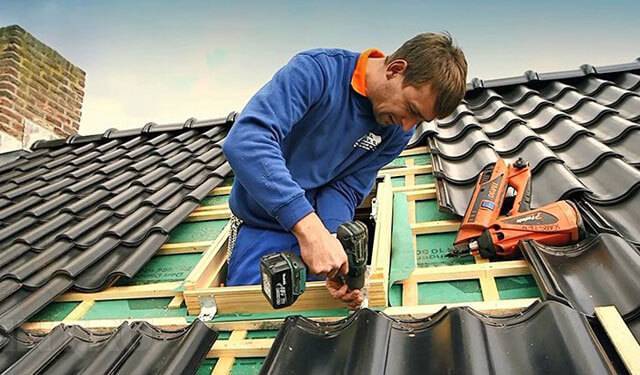

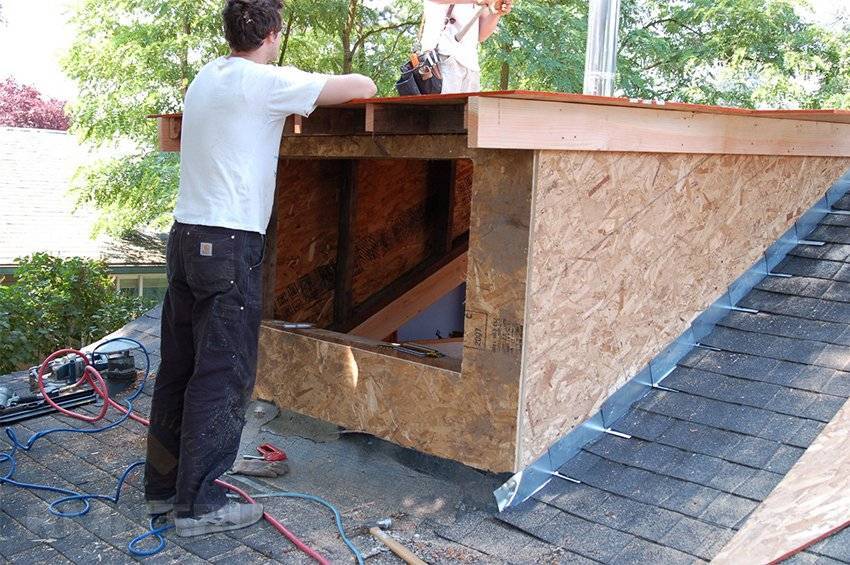

Процесс установки слухового окна в готовую крышу

Первым делом следует выбрать оптимальное место установки. Если будет допущена ошибка и окно нужно будет перенести в другое место, то заделать проём в крыше будет крайне сложно.

Определившись с местом установки, нужно обратить внимание на расположение стропильных ног в этом месте. Лучшим вариантом будет вообще не трогать стропила

Но если расстояние между ними небольшое, и слуховое окно по ширине будет больше его, то обязательно следует провести действия по страховке от проседания плоскости крыши.

До места, где будет подпиливаться стропильная нога и после него, нужно установить надёжные подпорки.

Демонтировать их можно только после полного окончания процесса установки слухового окна.

Затем следует продумать, каким образом и при помощи какого материала вырезанный проём можно будет временно оградить от атмосферных осадков.

Если разметка проведена и все страховочные действия выполнены, можно приступать к демонтажу обрешётки и материала, покрывающего крышу.

Дабы не случилось простоев в работе и нестыковок в процессе устройства слухового окна, на руках у строителей до начала работ должен быть проект будущего готового изделия и все необходимые для работы материалы.

Проекты домов с мансардой

А это проект домика 6 на 4 метра, общая площадь застройки – 24 м2. Общая площадь: 36 м2.

Дом с мансардной кровлей 6х4План 1 этажа и мансардного этажа

Хотим Вам предложить для выбора несколько вариантов проектов домов с мансардой.
К примеру, первый вариант. Дом 6х6 метров, общей площадью – 30 м2

Дом с мансардой и верандой 6х6Объем внутренней организации дома 6х6Объем внутренней организации дома 6х6

А это очень красивый, экономичный и компактны дом площадью застройки 6х9 м2. Общая площадь: 86.86 м2.

Дом с мансардой и верандой 6х9Поэтажный план дома с мансардой 6х9

Больше проектов каркасных домов разной площадью смотрите в разделе “Проекты домов”.

Самостоятельное строительство мансарды

Строительство мансарды своими руками в частном доме потребует наличия на руках качественного проекта, в котором будут проведены соответствующие расчеты, в том числе определена нагрузка на стропила и несущие конструкции. Разработку такого проекта лучше всего доверить профессионалам, что в последующем позволит быть уверенным в надежности выполненной кровли, а обустроенная мансарда не потребует какого-либо сложного и дорогостоящего ремонта.

Если есть на руках качественный проект строительства, можно приступать к выбору используемого материала. В первую очередь, потребуются доски для стропильных лаг, брус с сечением 100×150 и 150×200 миллиметров. Черновой пол выполняется из необрезной доски, а также приобретаются используемые пиломатериалы для обрешётки и декоративной внутренней отделки. Необходимо приобрести качественный утеплитель, гидро- и пароизоляцию. Выбор кровельного материала выполняют в зависимости от финансовых возможностей домовладельца и его вкусовых предпочтений.

Окно-люк для выхода на кровлю

Люк на кровлю должен органично вписываться во внешний облик частного коттеджа. Замечательным решением становится окно люк, которое без проблем встраивается в кровлю и выглядит как обычное наклонное евроокно. Люки чудесно гармонируют с внешним обликом всего строения и установленными в нём окнами. Разновидность кровельных смотровых люков:

1. Аварийный кровельный выход внешне похож наклонное евроокно. Он наделён всеми функциями простых окон. Применяется для технического осмотра и выхода на кровлю. Чтобы открыть створки, следует просто нажать на ручку и люк откроется автоматом с помощью газовых амортизаторов. Такие конструкции устанавливаются на кровлю с уклоном от 15 до 55 градусов.

• угол открытия до 70 градусов;
• комбинированная система открывания и проветривания;
• заламинированное внутреннее стекло;
• внешний слой – закалённая поверхность, обработанная самоочищающимся средством;
• размер от 700 х 1200 мм до 1006 х 1200 мм.

1. Эксплуатационный выход внешне представляет собой обыкновенный мансардный люк-окно и служит для выхода на кровлю. Устанавливается на кровли с уклоном от 15 до 55 градусов, оснащены приточным клапаном для вентиляции мансарды. Открывается наружу по боковой оси.

• евроокно открывается при помощи ручки;
• люк снабжён многофункциональным стеклопакетом;
• створка может открываться как вправо, так и влево;
• размер люка – 500 на 930 мм.

1. Окно-люк устанавливается в чердачных помещениях зданий для технологического осмотра и выхода на крышу. Можно выбрать тип открывания и сторону. Снабжается положением на проветривание помещения. Устанавливается на крышах с уклоном от 20 до 65 градусов.

• нижнее перекрытие рамы служит ступенькой;
• створка фиксируемая в 3-х местах;
• угол открытия до 89 градусов;
• размер – 490 х 760 мм.

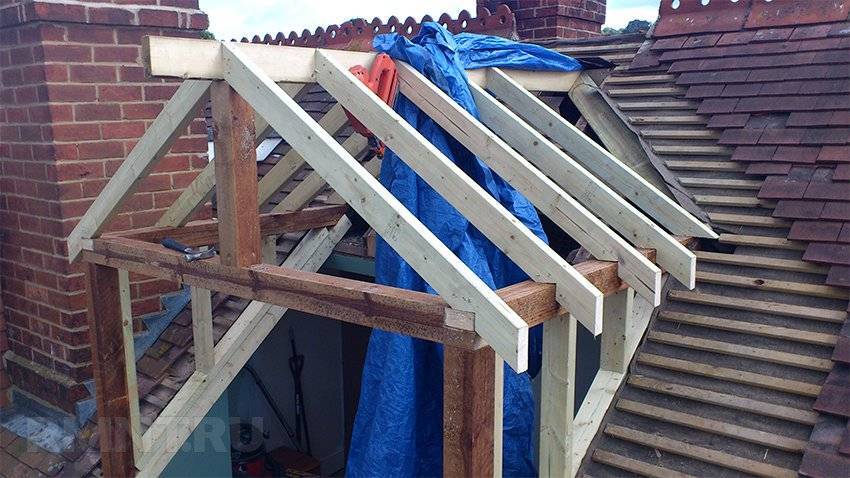

Особенности конструкции

Чтобы построить люкорну в готовом доме, придется разобрать часть крыши, соорудить боковые стенки и крышу надстройки, а затем уложить кровельный пирог Люкарны, устраиваемые между парой стропильных ног, относительно просты в исполнении и легко встраиваются в крыши старых зданий в процессе ремонта. Устройство более широкого проема лучше заложить на этапе проектирования дома в готовом здании для этого потребуется вырезать часть стропильных ног, a также использовать ригели и дополнительные крепления, которые примут на себя нагрузку.

Проще всего встроить люкарну между пары стропильных ног

Виды слуховых окон :

1 — Двухскатное 2 — Односкатное 3 — Вальмовое 4 — Арочное 5 — Треугольное 6 — Арочное с фронтоном в плоскости фасада

Вывод вентиляции через крышу

Именно такое решение советуют теплотехники. И совсем не потому, что хотят получить с вас больше денег. Дело в том, что каждый горизонтальный отрезок трубы снижает естественную тягу, а значит – эффективность вентиляции.

Проектирование вентиляционной шахты частного дома и её выхода на крышу лучше поручить строителям: тут значение имеют не только площадь сечения и высота над крышей. Важны и площадь, и тип помещений, материал и форма канала, вид вентиляции, утепление трубы, температура на чердаке, погодные условия и другие факторы.

Для полноценного вентилирования мансарды необходимо устройство воздухообмена в пределах помещения и отвод влаги из кровельного пирога

Вертикальная труба, выведенная на крышу, избавит хозяина дома от проблем с конденсатом на чердаке и на фасаде, а дефлектор или крышный вентилятор, установленные на верхушке трубы, обеспечат необходимый уровень тяги.
