Сравнение композиной и металлической арматуры
Композитную арматуру в частном домостроении целесообразно использовать только в отдельных случаях или в качестве вспомогательного каркаса, фибры и так далее. Полностью заменить прутки из металла она не может. Учитывая ее особенности, лучше применять данный материал при сооружении нежилых объектов. Например, различные вспомогательные постройки на участке, укрепление берега водоема. Кто захочет более детально ознакомиться со спецификой применения стеклопластиковой арматуры, дополнительную информацию сможет найти в СНиП от 2003 года за № 52-01. Хотя и там в основном – общие правила.
Источник
Заготовка и гнутьё стержневой и проволочной арматуры
Заготовку (резку, сварку, образование анкерных устройств), установку и натяжение напрягаемой арматуры следует выполнять по проекту в соответствии с требованиями СНиП 3.09.01-85.
Монтажные петли следует изготовлять на специализированных полуавтоматических или автоматических высокопроизводительных станках. При небольших объемах работ допускается изготовлять монтажные петли на станках для гибки арматурных стержней.
Ручная вязка арматуры разрешается в исключительных случаях, при выполнении мелких работ.
В строительстве преимущественно используют:
- плоские и рулонные арматурные сетки по ГОСТ 8478-81 «Сетки сварные для армирования железобетонных конструкций»;
- тяжёлые сварные унифицированные арматурные сетки по ГОСТ 23279-85 из стержневой арматуры.
На строительной площадке для заготовки арматуры применяют правильно-отрезные станки, станки для резки и ножницы.
Гибку арматурных стержней и сварных сеток необходимо производить, как правило, на приводных гибочных станках. Изгиб арматурных стержней большого диаметра выполняют на станках СМЖ-173А (диаметр арматуры 40 мм) и СМЖ-179А (диаметр 80 мм).
На ручных станках для гнутья арматуры (рис.3) можно одновременно изгибать 6шт, 4шт, 2шт и 1 стержень из стали Ст3 диаметром соответственно d=6мм, 8 мм, 10 мм и 14 мм, при этом нужно пользоваться держателем (рис.3 «Г»).
изгиб арматурыболее 14 ммвручнуюправИльных плитспециальных ключей
Таблица 3: Размеры ключей для правки и изгиба арматурных стержней.
| п/п | Диаметр стержней, мм | Номер ключа | Основные размеры ключа, мм | Масса, кг | |||||||
| а | б | в | г | д | е | L | d | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 1 | 10…14 | 1 | 32 | 16 | 20 | 20 | 15 | 55 | 750 | 16 | 1,8 |
| 2 | 14…18 | 2 | 40 | 20 | 25 | 20 | 19 | 58 | 1058 | 20 | 3,3 |
| 3 | 18…24 | 3 | 50 | 25 | 30 | 25 | 25 | 75 | 1075 | 25 | 4,6 |
| 4 | 24…28 | 4 | 60 | 30 | 40 | 30 | 29 | 89 | 1089 | 30 | 6,8 |
| 5 | 28…40 | 5 | 80 | 40 | 50 | 40 | 41 | 120 | 1120 | 40 | 10,0 |
Для резки арматурных сеток применяются ножницы разного типа:
- узкие сетки шириной до 800 мм из стержней диаметром до 12 мм кл. А-I и до 10 мм кл. А-III разрезают ножницами СМЖ-325А или ножницами с подобными характеристикам;
- сетки шириной до 3800 мм из стержней диаметром до 9 мм кл. А-III разрезают поперёк полотна на гильотинных ножницах (в цехах ЖБИ), а вдоль — устройством СМЖ-62А с раскрывающимися ножами.
Во время гнутья в местах загиба с наружной стороны стержень вытягивается и удлиняется. Чтобы готовый стержень соответствовал размерам чертежа, надо уменьшить длину его отдельных участков по числу загибов (рис.5).
Таблица 4: Удлинение арматурного стержня на один загиб, мм.
| п/п | Диаметр стержня | Угол изгиба | п/п | Диаметр стержня | Угол изгиба | ||||
| 180° | 90° | 45° | 180° | 90° | 45° | ||||
| 1 | 2 | 3 | 4 | 5 | 1 | 2 | 3 | 4 | 5 |
| 1 | 6 мм | 1 | 0,5 | — | 7 | 20 мм | 3 | 1,5 | 1 |
| 2 | 8 мм | 1 | 1 | — | 8 | 22 мм | 4 | 2 | 1 |
| 3 | 10 мм | 1,5 | 1 | 0,5 | 9 | 25 мм | 4,5 | 2,5 | 1,5 |
| 4 | 12 мм | 1,5 | 1 | 0,5 | 10 | 28 мм | 5 | 3 | 2 |
| 5 | 14 мм | 2 | 1,5 | 0,5 | 11 | 32 мм | 6 | 3,5 | 2,5 |
| 6 | 16 мм | 2,5 | 1,5 | 0,5 | 12 | более 32 мм | 6 | 3,5 | 2,5 |
Показатели для расчета
Для максимально точного расчета длины анкеровки армирующих элементов во внимание принимают следующие данные:
- сечение арматуры;
- вид профиля;
- марку бетона;
- длину конструкции и глубину укладки армирующих элементов;
- метод заделки стержней;
- напряжение в месте сцепления.
Быстро произвести расчет величины позволяет таблица. В ее состав могу входить разные показатели. Подобные таблицы входят в состав программ для расчета анкеровки на ПК. Использование таких методик приемлемо для непрофессионального строительства. В профессиональной сфере так проводят предварительные расчеты. Окончательный показатель рассчитывают по формулам.
Для проведения расчетов с использованием формул необходимо иметь инженерное образование и опыт в сфере строительства. Начинающие строители могут:
- воспользоваться услугами профильных компаний;
- определить приблизительное значение при помощи таблиц, графиков и программ.
Несколько слов о запорной арматуре
Помимо строительной существует также запорная арматура
Важно понимать, что между этими запчастями нет ничего общего:
- Строительная арматура представляет собой длинные металлические прутки, которые используются для армирования металлических, бетонных и железнобетонных конструкций.
- Запорная арматура — это запчасти особой категории, которые используются для регулирования потока жидкости в трубопроводных системах.
Основные примеры запорных деталей — краны, клапаны, вентили, задвижки, заслонки, поворотные затворы. Запорные запчасти также делают из металлов, хотя разброс сплавов здесь несколько больше. Детали могут быть не только из стали или чугуна, но и из алюминия, меди, титана, композитных сплавов. Сегодня в продаже появились запорные детали на основе сверхпрочного пластика. Технические особенности запчастей этого типа — высокая прочность, устойчивость к воздействию механической деформации, химическая инертность, антикоррозийные свойства.
По ГОСТ все запчасти должны иметь упаковку, на которую в обязательном порядке должна быть нанесена маркировка. Обязательные сведения — название, товарный знак, диаметр сечения в миллиметрах, марка материала корпуса. Классификация запорной арматуры:
- Непосредственно запорные детали. Применяются для включения или отключения водяного потока, а также регулируют уровень подачи жидкости. Примеры — краны, вентили, задвижки, затворы.
- Регулирующие запчасти. Используются для регуляции уровня подачи жидкости в крупных водосборных системах и резервуарах. Примеры — дроссельные вентили, клапаны, редукторы уровня перелива.
- Предохранительные детали. Защищают водосборники от избыточного давления + предотвращают незапланированное истекание жидкости во внешнюю среду. Примеры — клапаны различных категорий (импульсные, электрические, аварийные, обратные).
- Защитные запчасти. Применяются для отключения нагревательных элементов и/или источников высокого давления. Примеры — клапаны различных типов (впускные, обратные, автоматические, аварийные).
- Контрольные детали. Контролируют уровень жидкости в системе, а также удаляют лишний конденсат. Примеры — водоуказательные приборы, счетчики, горшки-конденсаторы, клапаны отвода жидкости.
Композитная арматура
Особое место в строительстве занимает синтетические арматурные стержни.
Стеклопластиковые арматурные прутья обладает высокой прочностью и легким весом. Она имеет значимое преимущество по сравнению со сталью: устойчивость против разрушения в 2.5 раза больше. Равноценная замена стальных прутов на композитные определяется в два раза меньшим диаметром (если сталь – 6 мм в диметре, то стеклопластик – 3 мм).
Базальто- и углепластиковые пруты обладают повышенной стойкостью в агрессивной среде. Но композитный материал имеет невысокую огнестойкость: он плавится при +160 градусах.
Используются композитные стержни в ненагружаемых конструкциях: сетки для обшивки стеновых и других поверхностей, цементные стяжки.
Виды маркировки
Чтобы потребитель свободно ориентировался в номенклатуре арматурной продукции, на заводах-изготовителях разработана и принята единая система нанесения опознавательных знаков.
Существует несколько видов маркировки.
- Буквенное и цифровое обозначение основных параметров.
- Нанесение специальных обозначений (знаков).
- Цветовая окраска.
- Обозначение изделия по таблице фигур.
Рис. 1. Маркировка на корпусе
Каждый шифр, указанный на корпусе или табличке задвижки, несет в себе информацию. Для единообразного толкования маркировки, все знаки, наносимые на арматуру, должны соответствовать ГОСТу 4666-2015.
Особенности маркировки строительной арматуры

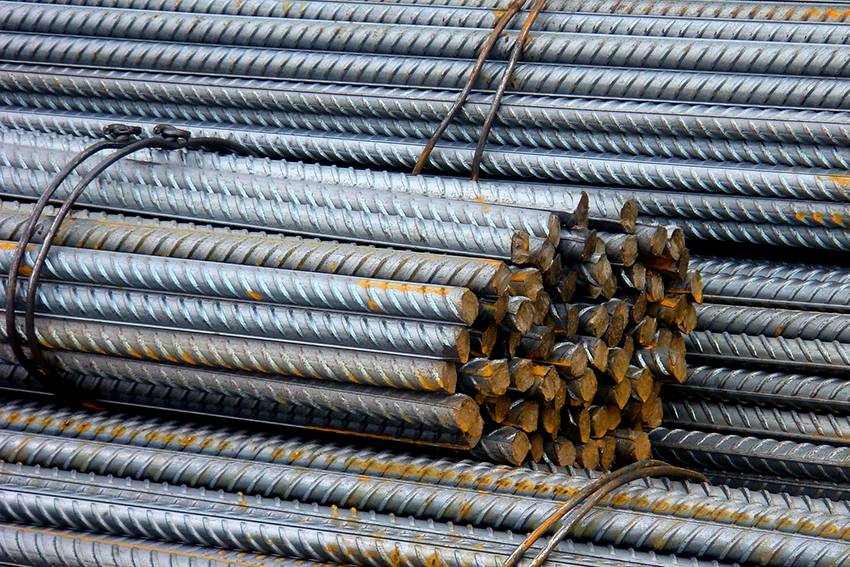

Арматурный прокат востребован во многих сферах, поэтому выпускается в обширном ассортименте. Каждый производитель обязан наносить на продукцию определенную маркировку, которая отражает физико-механические свойства и эксплуатационные качества изделий.
Для чего нужна арматура?
Бетон не зря считается одним из самых прочных и долговечных строительных материалов. Он прекрасно выдерживает нагрузку на сжатие, но слабо противостоит растягивающим или сдвигающим нагрузкам. Из-за этого конструкция может быстро потрескаться или разломиться.
Для улучшения качественных характеристик уже много лет используется железобетон. Это своеобразный сплав металла и искусственного камня. Сначала в опалубке формируется каркас из стальных стержней – арматуры. А затем уже заливается бетон. Получившееся сооружение обладает всем необходимым набором свойств: прочное, при этом достаточно пластичное, выдерживает почти все виды деформационных нагрузок, включая вибрацию, изгиб и тому подобное.
Описание строительной арматуры будет неполным, если мы не перечислим сферы использования стальных изделий. Это:
1. Строительство жилых мало- и многоэтажных домов (фундамент, монолитные стены, перекрытия), промышленных зданий, сложных сооружений специального назначения (причалы, гидроэлектростанции, метрополитен).
2. Возведение различных опорных и защитных конструкций (теплицы, опоры для трубопроводов, колонны).
3. Устройство стяжки, укрепление штукатурки.
4. Производство железобетонных изделий фасонного типа (кольца, трубы, плиты перекрытий, балки, фундаментные блоки).
5. Формирование дорожного полотна, тротуаров, аэродромных взлетных полос и др.
Читаем символы маркировки
Символьный код арматурного проката начинается с литеры:
- А – горячекатаная или холоднокатаная (термоупрочненная) продукция;
- В – холоднодеформированная;
- К – канаты.
Далее идет указание на класс арматуры в виде цифрового набора от А240 до А1000, что обозначает индекс текучести стали в МПа. Чем выше показатель, тем прочнее и надежнее изделия.
Выделяют следующие серии арматурного проката:
1. А240 или А1 – производится из стали марок Ст3СП, Ст3ПС, Ст3КП, классифицируется как монтажные пруты с гладким профилем диаметром от 4 до 40 мм.
2. А300 или А2 – изготавливается из металла серии СТ5СП(пс) или СТ18Г2С, относится к рабочим изделиям с рифленой поверхностью сечением 10-80 мм. В зависимости от диаметра производится в виде проволоки, свернутой бухтами либо стержнями длиной 6-12 м.
3. А400/А500 или А3– выпускается из стали марок 35ГС, 25Г2С, 32Г2Р. Это рабочая арматура периодического профиля сечением 6-40 мм. Производится также в серии «В» из металла методом холодного вытягивания. Это наиболее востребованная арматура для фундамента плитного, ленточного или свайного типа.
4. А600 или Ат4 – производится из низколегированной термоупрочненной (холоднокатаной) стали класса 80С, 20ХГ2Ц, предназначенного для сварных конструкций. Длина прутов классифицируется как мерная (пруты по 6, 9 и 11,7 м) или немерная (стержни и бухты до 12 м). Диаметр варьируется от 10 до 32 мм. Поверхность периодическая, серповидного типа.
5. А800 или Ат5 – изготавливается из металлического низколегированного сырья марки 23Х2Г2Т. Продукция выпускается в диаметре 6-40 мм и предназначена для формирования сварных каркасов в обычных и предварительно напряженных ЖБИ.
6. А1000 или А6 – из низколегированной стали классов 22Х2Г2АЮ, 22Х2Г2Р и 20Х2Г2СР. Отличительная черта – применение любого типа сварных работ без ограничений. Диаметр стержней варьируется от 6 до 32 мм.
Маркировка включает также указание на особые свойства продукции:
- К – коррозионная стойкость. Изделия подвергаются процессам цинкования, гальванизации и другим, в результате которых на поверхности образуется защитная пленка, предотвращающая окисление.
- С – соединение методом сварки.
- Т – термомеханически упрочненная сталь.
После основных параметров указывается диаметр. К примеру, маркировка А500С Ø12 расшифровывается как арматура горячекатаная с индексом текучести 500 Мпа и периодическим профилем, предназначена для сварных работ, диаметр изделия – 12 мм.
Для отдельных видов продукции ГОСТы требуют окрашивать концы прутов. Для разных классов применяются следующие цвета:
1. Для арматуры из низколегированной стали:
- А4 – красный;
- А5 – красный и зеленый;
- А6 – красный и синий.
2. Для проката из термоупрочненного металла:
- Ат3 – белый и синий;
- Ат4 – белый и желтый;
- Ат4К – зеленый;
- Ат5 – синий;
- Ат5СК – белый и зеленый;
- Ат5К – желтый и зеленый;
- Ат6 – желтый;
- Ат6К – зеленый и черный.
Как определить диаметр?
Важнейшим параметром является именно диаметр. От него зависит, какую нагрузку он сможет выдержать, предел тягучести и ряд других. Поэтому при обозначении марки арматуры обязательно указывается её диаметр. Целиком классификация выглядит следующим образом: А200 D30. Именно последнее число, идущее после буквы D или символа Ø показывает толщину прута.
Некоторые дотошные покупатели, выбирая подходящий материал, сверяют его реальную толщину с указанной в паспорте, используя штангенциркуль. Им нередко приходится удивляться серьёзному несоответствию – различие может составлять несколько миллиметров. Однако, стоит учитывать, что при периодическом сечении (то есть, наличии рёбер на пруте) замерить номинальный диаметр невозможно. В узких местах он будет меньше указанного значения, а на ребрах – больше. Поэтому специалисты используют усредненное значение. Его характеристики и указывают в таблицах.
Какую стальную арматуру выбрать?
Выбор рифленой или гладкой арматуры зависит от целей закупки. Если вам нужен металлопрокат для армирования бетона, закладки фундамента или производства ЖБИ, используйте прутки с рифленым профилем. Для неответственных задач, укрепления и строительства столбов, изготовления стяжки пола подходят гладкие прутья.
Качественные изделия разного класса прочности предлагает компания «Омега Металл». Если вы не знаете, какую продукцию подобрать, свяжитесь с консультантами, и они помогут:
1. Разобраться в ассортименте, обозначениях и маркировке.
2. Выбрать черный прокат с учетом его характеристик.
3. Подобрать подходящий вариант для разных задач.
Актуальные цены приведены в таблице на сайте.
Классификация
По назначению горячекатаная арматура бывает рабочей и монтажной.
Рабочая противостоит нагрузкам, действующим на нагруженные элементы. При продольной ориентации она воспринимает растяжение и сжатие. В колоннах ее устанавливают для повышения сопротивляемости сжимающим усилиям. Поперечные прутки используют для усиления балок.
Монтажный вид выполняет распределительную или конструктивную функцию. Распределительные стержни позволяют устанавливать рабочую арматуру в нужном положении, служат для усиления жесткости каркаса. Конструктивные используют в местах концентраторов напряжений для предотвращения деформаций при усадке и динамических нагрузках.
При расчете проекта подбирают изделия с разными параметрами жесткости и эластичности. Понятие класс объединяет размеры поперечного сечения и марку стали. Например, обозначение А-III (А400) указывает, что предел текучести округлен до 400 Н/мм2.
Классы в сортаменте горячекатаной арматуры
А1 – проволока для укрепления штукатурок и бетонных конструкций малой толщины
А2 – проволока из прочной стали для усиления горизонтальных плоскостей;
А3 – периодические профили из конструкционной стали с диаметром 6-40 мм. ограниченная свариваемость;
А4 – для сварных нагруженных конструкций;
А5 – прутки из титансодержащего сплава для обычных и напряженных элементов;
А6 – напрягаемые стержни для формирования каркаса.
Дополнительные индексы в обозначениях:
- С – для сваривания;
- К – стойкость к коррозии;
- Т – термоупрочнение;
- В – предварительная вытяжка до предела текучести.
| Класс | Диаметр арматуры | Марка стали |
| А1 (А240) | от 6 мм до 40 мм | 3СП, Д16, Ст3 (СтЗкп; СтЗпс; СтЗсп) |
| А2 (А300) | от 10 мм до 80 мм | Ст5сп и Ст5пс – диаметр от 10 мм до 40 мм; 18Г2С – диаметр от 40 мм до 80 мм |
| А3 (А400) | от 6 мм до 40 мм | Ст3, 25Г2С, 35ГС |
| А4 (А600) | от 10 мм до 32 мм | 80С – диаметр от 10 мм до 18 мм; 20ХГ2Ц – диаметр от 10 мм до 32 мм |
| А5 (А800) | от 6 мм до 36 мм | 23Х2Г2Т (АТ800) |
| А6 (А1000) | от 6 мм до 32 мм | 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР |
Термоупрочненные прутки, изготовленные по ГОСТ 10884-94, имеют обозначения Ат400, Ат500, Ат600 и другие. Класс прочности соотносят с пределом текучести.
Сколько весит метр арматуры и сколько метров арматуры в тонне: примеры расчетов
Навыки в вычислении диаметра стержней понадобятся также при расчетах веса арматуры. Такие знания необходимы при составлении проектов и строительных смет. Точное определение массы арматуры поможет сэкономить на покупке материалов
Важно отметить тот факт, что крупные производители реализуют арматуру ценой за 1 тонну, а не за метр. Однако стоимость продукции в таком случае обойдется в несколько раз дешевле
В качестве примера можно рассмотреть, как рассчитать массу необходимого материала для постройки железобетонного фундамента общей длиной 100 м. Диаметр арматуры – 10 мм. Необходимые данные ищем в таблице, они соответствуют 617 г. Это число умножаем на 100 и получаем 61 кг 700 г. Вес 1 метра арматуры можно рассчитать и другими способами (всего их три):
- по нормативной таблице;
- с использованием данных об удельном весе арматуры;
- с помощью калькулятора веса арматуры.
Благодаря точным расчетам необходимого веса арматуры можно сэкономить на покупке материала
Необходимое количество прутьев по нормативному весу вычисляют с использованием приведенной выше таблицы веса в соотношении с погонным метром. Это наиболее простой вариант расчета (если не считать онлайн-калькулятора).
Например, для стройки предполагается использовать 2300 м арматуры 14. Вес 1 метра прутьев составляет 1,21 кг. Производим расчеты: 2300*1,21=2783 кг. Таким образом, для выполнения данного объема работ потребуется 2 т 783 кг стальных прутьев. Аналогично вычисляется количество стержней в одной тонне соответствующего диаметра. Данные берутся из таблицы.
Арматура по назначению

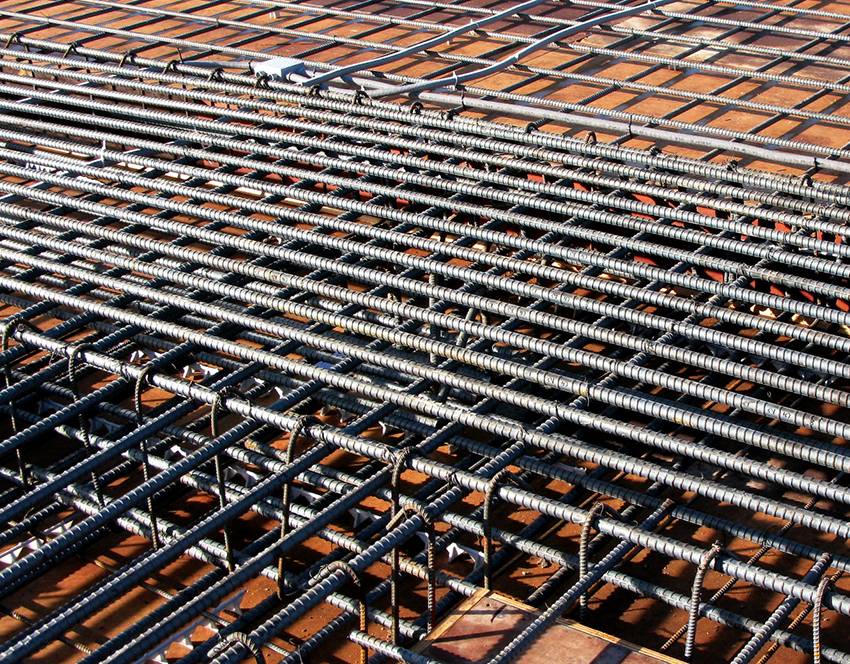

Арматурные прутья при создании армирующего каркаса занимают строго определенное место. Существуют типы арматуры, отличающиеся своим положением и назначением.
Рабочая арматура
Рабочая арматура укладывается вдоль наиболее длинных элементов конструкции. Для ленточных фундаментов, плит перекрытия и несущих балок она занимает горизонтальное положение, а в сваях и колоннах – вертикальное. В этом случае она способна принять на себя растягивающие нагрузки, увеличив тем самым прочность и долговечность всей детали. Стержни этого класса всегда имеют переменное сечение. Они составляют основу каркаса.
Распределительная
Распределительная арматура считается вспомогательной. Она отвечает за соединение основных стержней в общий каркас с пространственной структурой. В этом случае нагрузки оптимально распределяются между несколькими элементами, что снижает риск повреждения любого из них. Такие стержни могут занимать горизонтальное и вертикальное положение. Оптимальная форма для них – рифленая, хотя в наименее ответственных деталях допускается применять гладкие прутки или куски труб.
Монтажная
Задача монтажной арматуры – обеспечить неизменность формы армирующего каркаса во время его транспортировки, помещения в опалубку и заливки раствором. Для этих целей применяют стержни с любой структурой поверхности.
1. Рабочая.
2. Распределительная.
3. Монтажная.
Основные категории
В России популярны следующие классы арматуры — A240, A400, A500C, AT800. Ниже мы их детально рассмотрим.
A240 (A-I)
Арматура этого типа делается из углеродистых сталей, которые дополнительно содержат небольшое количество марганца, никеля, хрома, меди. Марка A240 — гладкая арматура. Если диаметр сечения составляет менее 12 миллиметров, то A240 может быть в виде крупных мотков, скрепленных проволокой. Запчасти диаметром более 12 миллиметров делается в виде отдельных прутков небольшой длины (до 5 метров). Марка используется для возведения небольших легких конструкций. Также ею можно армировать небольшие объекты — компактные колонны, бордюры, перегородки, стены.
A400 (A-III)
Прутки класса A400 обладают круглым сечением с рифленой поверхностью. Рифление на запчасти появляется за счет небольших выступов, которые расположены под наклоном 40-45 градусов относительно центральной оси арматуры. Делают A400 из углеродистой стали, в состав которой входит большое количество присадочных компонентов. Главным присадочных компонентом является марганец, который делает сплав более прочным, надежным. Помимо марганца в состав сплава входят и другие компоненты — хром, никель, медь. Наличие ребер жесткости обеспечивает более качественное сцепление A400 с бетонным составом.
Поэтому из марки A400 часто делают прочные композитные запчасти на основе железобетона — стены, полы, потолки, наклонные поверхности, вертикальные столбы, балки, мосты. Еще одна сфера применения — армирования дорожного покрытия. Для соединения деталей A400 друг с другом можно применять сварку, однако сварение рекомендуется делать встык ванным методом либо с помощью автоматов для точечной сварки. Альтернативные сварочные технологии являются менее надежными, а получившаяся конструкция будет обладать низкой устойчивостью при изгибе. Это негативно влияет на срок годности железобетонного изделия.
A500C
Марка A500C появилась на российском рынке сравнительно недавно — в 90-е годы. Арматура этого типа проходит ряд вспомогательных технологических обработок (горячая обкатка, термическое упрочнение). Эти обработки заметно повышают физические свойства материала — упругость, прочность, растяжение. Также марка A500C плохо контактирует с водой и воздухом, поскольку является химически инертной. Интересно, что марка A500C выплавляется из обыкновенной стали, содержащей среднее количество углерода и минимальное количество легирующих добавок.
Это делает материал более дешевым в производстве, что будет весьма кстати для строителя. Марка A500C хорошо переносит сварку, а соединить можно практически любым сварным способом — внахлест, встык, методом перекрестного наложения и так далее. Марка может применяться для возведения как крупных, так и мелких построек на основе бетона. Это могут элементы дома или весь дом целиком, мосты, навесные конструкции, ангары средних размеров, опорные столбы, линии электропередач. Единственный крупный недостаток A500C — ухудшение физических свойств при низких температурах (ниже -30 градусов). Поэтому детали этого типа не рекомендуется использовать на территории Крайнего Севера.
AT800
Марка AT800 относится к классу сверхпрочных арматур, которые прошли горячую прокатку и термомеханическое упрочнение. Поверхность материала обычно является рифленой, хотя встречаются и гладкие разновидности марки AT800. Марка применяется для возведения крупных массивных конструкций на основе железобетона. Это могут быть многоэтажные дома, мосты, ангары и так далее. Термомеханическое упрочнение выполняет следующие функции:
- Повышение пластичности при сохранении прочности материала (пластичность повышается на 20-30%).
- Повышение усталостной прочности, что позволяет запчастям сохранить форму даже при длительной эксплуатации.
- Улучшение антикоррозийных свойств, минимизация риска растрескивания материала при контакте с химическими веществами.
Композитная арматура для бетона
Сегодня главное разделение арматурных стержней производится по материалу, из которого они изготавливаются. Два вида:
- стальная;
- композитная.
Второй вид – современное изделие, которое изготавливается из волокон разного происхождения, заливаемых связующими полимерными составами. Используется три вида волокон: стекловидные, базальтовые и углеродные. Соответственно сама арматура называется стеклопластиковой, базальтопластиковой и углепластиковой.
Стеклопластиковая арматура используется в строительстве чаще. У нее высокая прочность и небольшой удельный вес. Главное преимущество – высокий предел прочности на разрушение. Показатель в 2,5 раза выше, чем у стали. Поэтому равная замена стальной на композитную в зависимости от нагрузок определяется меньшим диаметром: сталь – 6 мм, стеклопластик 3, 57 мм (внутренний диаметр).
Базальтопластиковая и углепластиковая разновидности отличаются повышенной стойкостью к агрессивным средам. Стоят они дороже первого вида, поэтому арматура из стеклянных волокон применяется в строительных операциях чаще. У композитного материала низкая огнестойкость. Пластик начинает плавиться при температуре +160С.
Используют композитные арматурные стержни в сооружении фундаментов и других несущих конструкций редко. Допускается применение, если фундамент из бетона заливается на прочную основу, которая сама сможет выдержать большие нагрузки. Чаще композитные модели используют для армирования кирпичной кладки, в качестве каркаса для бетонных труб и других ненагружаемых изделий, как сетки для обшивки стен и других поверхностей. Основное применение они нашли в цементных стяжках. Их укладывают в виде сетки, связывая элементы вязальной проволокой. По понятным причинам сварке такой материал не подлежит.
Основные виды арматуры
Следующим упоминается сам класс арматурной стали. Всего существует шесть классов:
- А240;
- А300;
- А400;
- А600;
- А800;
- А1000.
Кроме того, в некоторых случаях встречается иное обозначение – А1, А2 … А6. Но это обозначение считается устаревшим – оно применялось в Совестком Союзе и именно его использовал действующий на тот момент ГОСТ. Сегодня большинство производителей и покупателей использует иную классификацию сортамента арматуры.
А240 – единственная марка, которая выпускается с гладким сечением. Её диаметр может колебаться от 6 до 40 миллиметров. Простота изготовления снижает стоимость материала, но его нельзя использовать в качестве основного рабочего – только в качестве вспомогательного, например, при изготовлении каркаса. Гладкая поверхность ухудшает сцепление с бетоном, в результате ухудшая свойства железобетона. Временно может сопротивляться растяжению до 380 мегапаскалей.
Класс арматуры А-I(А240)
Все остальные классы имеют периодическое сечение, то есть, на поверхности находятся ребра, улучшающие качество сцепления с бетоном. Для большей наглядности сведем все их характеристики воедино – таблица позволит легко подобрать подходящий материал, а также понять значение маркировки:
| Класс | Диаметр, мм | Временное сопротивление растяжению, МПа | Предел текучести, не менее, МПа |
| А-2 | 10—80 | 500 | 300 |
| А-3 | 6—40 | 600 | 400 |
| A-4 | 10—22 | 900 | 600 |
| A-5 | 10—22 | 1050 | 800 |
| Aт-4 | 10—40 | 900 | 600 |
| Aт-5 | 10—40 | 1000 | 800 |
| Aт-6 | 10—22 | 1200 | 1000 |
| Aт-7 | 10—32 | 1400 | 1200 |
Как видите, диаметр может различаться, что позволяет подобрать подходящий материал для каждого конкретного строительного объекта.
Стержневая арматура. ГОСТ 5781-82
Стержневая арматура подразделяется на классы:
Арматура А1 (гладкий профиль);
Арматура A2, Арматура A3, Арматура A4, Арматура A5, Арматура A6 (периодический профиль).
К индексу добавляется «т» — для термически упрочненной арматурной стали, «в» — для упрочненной вытяжкой.
| Класс | Диаметр, мм | Марка стали |
|---|---|---|
| Арматура А1 (А240) | 6-40 | Ст3кп, Ст3пс, Ст3сп |
| Арматура А2 (А300) | 10-40,40-80 | Ст5сп, Ст5пс, 8Г2С |
| Арматура А3 (А400) | 6-40, 6-22 | 35ГС, 25Г2С, 32Г2Рпс |
| Арматура А4 (А600) | 10-18(6-8), 10-32(36-40) | 80C, 20ХГ2Ц |
| Арматура А5 (А800) | 10-32(6-8), (36-40) | 23в2Г2Т |
Номер | Масса 1 метра в кг | Метров в тонне | |
|---|---|---|---|
| 6 | 0,283 | 0,222 | 4504,50 |
| 8 | 0,503 | 0,395 | 2531,65 |
| 10 | 0,785 | 0,617 | 1620,75 |
| 12 | 1,131 | 0,888 | 1126,13 |
| 14 | 1,540 | 1,210 | 826,45 |
| 16 | 2,540 | 1,580 | 632,91 |
| 18 | 3,140 | 2,000 | 500,00 |
| 20 | 3,800 | 2,470 | 404,86 |
| 22 | 4,910 | 2,980 | 335,57 |
| 25 | 6,160 | 3,850 | 259,84 |
| 28 | 8,040 | 4,830 | 207,04 |
| 32 | 10,180 | 6,310 | 158,48 |
| 36 | 12,570 | 7,990 | 125,16 |
| 40 | 15,000 | 9,870 | 101,32 |
Стержневая арматура периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм — по двухзаходной винтовой линии.
Технические требования:
Стержни диаметром менее 10 мм поставляются в мотках, диаметром 10 мм и более — в прутках длиной от 6 до 12 м или мерной длины. Допускается поставка стержней класса A-I диаметром до 12 мм в мотках. Арматурная сталь класса A-IV поставляется только в прутках. При мерной длине стержней 6 м допускаются отклонения до +50 мм, при большей длине — до +70 мм.
Как определить площадь арматуры: таблица расчетов
Площадь сечения арматуры – один из важнейших параметров, обуславливающих прочность. Чем выше предполагаемая нагрузка, тем должна быть больше площадь. Чтобы узнать эти данные, нужно обратиться к продавцу-консультанту или прочитать паспорт изделия. Если же изделие приобретается со вторых рук, то придется сделать расчет самостоятельно. Для этого необходимо следовать таким указаниям:
- Измерить диаметр. Поможет штангенциркуль. Необходимо учесть, что результат может быть некруглой единицей, поэтому его округляют, руководствуясь математическими правилами.
- Определить площадь сечения арматуры по его диаметру, используя специальную таблицу. С ее помощью можно вычислить, сколько весит 1 метр арматуры и сколько метров в тонне арматуры.
Таблица сортамента арматуры, вес 1 метра и диаметр.
| Поперечное сечение, площадь, см² | Диаметр арматуры, мм | Масса погонного метра арматуры, г | Сколько арматуры в тонне, м |
| 0,283 | 6 | 222 | 4505 |
| 0,503 | 8 | 395 | 2532 |
| 0,785 | 10 | 617 | 1620 |
| 1,131 | 12 | 888 | 1126 |
| 1,54 | 14 | 1210 | 826 |
| 2,01 | 16 | 1580 | 633 |
| 2,64 | 18 | 2000 | 500 |
| 3,14 | 20 | 2470 | 405 |
| 3,8 | 22 | 2980 | 336 |
| 4,91 | 25 | 3850 | 260 |
| 6,16 | 28 | 4830 | 207 |
| 8,04 | 32 | 6310 | 158 |
| 10,18 | 36 | 7990 | 125 |
| 12,58 | 40 | 9870 | 101 |
| 15,48 | 45 | 12480 | 80 |
Благодаря таблице можно с легкостью определить и другие данные, например, сколько метров в тонне арматуры 12 мм. Ищем в графе диаметра показатель 12 и находим соответствующую величину в графе длины. Этот параметр равен 1126 м.
Самостоятельный расчет площади арматуры, онлайн-калькулятор
При отсутствии таблицы нужно самостоятельно измерить диаметр. Допустим, он равен 6 мм, этот показатель делим на 2, чтобы узнать радиус. Получаем результат – 3 мм, возводим его в квадрат – 9 мм. Полученное число необходимо умножить на постоянную величину площади круга Пи, равную 3,14. Результат расчетов – 28,26 мм² или 0,2826 см². Этот показатель самостоятельного вычисления соответствует данным, содержащимся в таблице.
Такой способ определения площади сечения идеально точен, если стержни арматуры гладкие. Для прутьев с рифленой поверхностью расчеты выглядят несколько сложнее. Такие изделия имеют площадь большего размера и обладают высшей степенью сцепления с бетонным раствором, что делает их незаменимыми в сооружении железобетонных каркасов. Процесс расчета включает следующие этапы:
Если нет таблицы сортамента, то для расчета площади арматуры можно воспользоваться онлайн-калькулятором
- Вычисление общего показателя диаметра. Для этого делаются два замера – на ребристой поверхности и в узкой углубленной части. Чтобы результат был более точным, измерения лучше провести дополнительно в нескольких разных местах.
- Определение среднего арифметического путем сложения показателей и деления полученной суммы на 2.
- После вычисления диаметра площадь сечения арматуры определяется описанным выше способом, по формуле: S=π*r², где S – площадь; π – постоянная величина 3,14; r – радиус.
Компьютерные программы и интернет-технологии значительно упрощают процесс вычисления площади сечения арматуры. Калькулятор-онлайн позволяет сделать это за считаные минуты. Достаточно ввести показатели в нужные ячейки, чтобы моментально получить готовый результат.
Чтобы рассчитать площадь арматуры самостоятельно необходимо воспользоваться формулой: S=π*r²
Арматура холоднодеформированная класса В500С
Сталепромышленная компания производит арматурный холоднодеформированный прокат периодического профиля класса В500С согласно ГОСТ Р 52544-2006.
Холоднодеформированная арматура используется для армирования железобетонных конструкций, производства сварных арматурных сеток, арматурных каркасов, изготовления закладных деталей для бетона.
Применение холоднодеформированной арматуры В500С в строительстве предусмотрено СНиП 52-01-2003, а в соответствии со Сводом правил СП 52-010-2003 НИИЖБ рекомендует арматуру класса В500С для применения в строительстве наряду с арматурой А500С и взамен горячекатаной арматуры класса А400 (А3).
Конфигурация производимой Сталепромышленной компанией холоднодеформированной арматуры представляет собой трехсторонний серповидный периодический профиль.
Преимущества использования холоднодеформированной арматуры класса В500С:
- Так как холоднодеформированная арматура может изготавливаться в бунтах, то при ее технологическом переделе практически отсутствуют отходы, что ведет к сокращению непроизводственных затрат и снижению себестоимости изделий.
- Благодаря низкому содержанию углерода и механическому упрочнению, холоднодеформированная арматура обладает улучшенной свариваемостью по сравнению с горячекатаной арматурой класса А400 (А3), повышенной вязкостью и долговечностью, а также ее расчетное сопротивление на растяжение и сжатие выше, чем у горячекатаной арматуры тех же диаметров, что обеспечивает снижение расхода арматуры на 10-15%.
- Дополнительным преимуществом холоднодеформированной арматуры производства Сталепромышленной компании является и то, что она имеет трехсторонний периодический профиль с прокатной маркировкой по ГОСТ Р 52544, что позволяет производить ее высококачественную правку на правильно-отрезных станках, высокую свариваемость, обусловленную соответствующим химическим составом применяемой стали.
- Возможность сваривания холоднодеформированной арматуры дает возможность применять ее для изготовления сварных арматурных каркасов.
- Сокращение времени строительства при использовании готовых изделий из арматуры класса В500С. (Сетки, каркасы, скобо-гибочные изделия).
Оборудование Сталепромышленной компании позволяет выпускать арматуру следующих типоразмеров
Класс | Диаметр арматуры, мм | Упаковка | Вес упаковки, тн | Размеры |
В500С | 4; 5; 6; 8;10; 12 | мотки | вес мотка до 2,6 т | наружный D≤ 1100мм |
4; 5; 6; 8;10; 12 | прутки | вес пачки до 2,6 т | длина прутков до 6м |
Сравнение композиной и металлической арматуры
Композитную арматуру в частном домостроении целесообразно использовать только в отдельных случаях или в качестве вспомогательного каркаса, фибры и так далее. Полностью заменить прутки из металла она не может. Учитывая ее особенности, лучше применять данный материал при сооружении нежилых объектов. Например, различные вспомогательные постройки на участке, укрепление берега водоема. Кто захочет более детально ознакомиться со спецификой применения стеклопластиковой арматуры, дополнительную информацию сможет найти в СНиП от 2003 года за № 52-01. Хотя и там в основном – общие правила.
