Расчет количества плит и их размеров для частного дома
Размеры плит и схема их раскладки по перекрытию, как правило, определены в проекте строительства дома. Но в российском частном домостроении возможны любые чудеса. Часто под лозунгом экономии где-то на просторах интернета изыскивается проект дома либо заказывается самый недорогой проект. Строить по таким исходникам опасно, вот и приходится застройщику разбираться с плитами по ходу строительства. Но это не страшно, если подходить к решению проблемы ответственно, понимая главные моменты, — потребность и габариты плит перекрытия:
Длина плит – это расстояние между опорными стенами плюс расстояние, необходимое для надёжного опирания плит на несущие стены.
Ширина плит подбирается так, чтобы полностью перекрыть строение. При новом строительстве стены возводятся с учётом размеров плит перекрытия. Изделия укладываются вплотную, впритык к стенам, не опираясь на них. Перегородки не несущие (межкомнатные) в расчётах не учитываются: плиты укладываются сверху без опирания или впритык к перегородкам.
При невозможности обеспечить перекрытие полностью, оставшийся участок заливается монолитным бетоном с армированием в подготовленную опалубку. Лучше добавить монолитом недостающую часть перекрытия, чем перекрывать с «запасом», а потом отрезать излишки. Нельзя самостоятельно резать заводские напряжённые плиты без профессионального понимания процесса.
Расшифровка маркировки

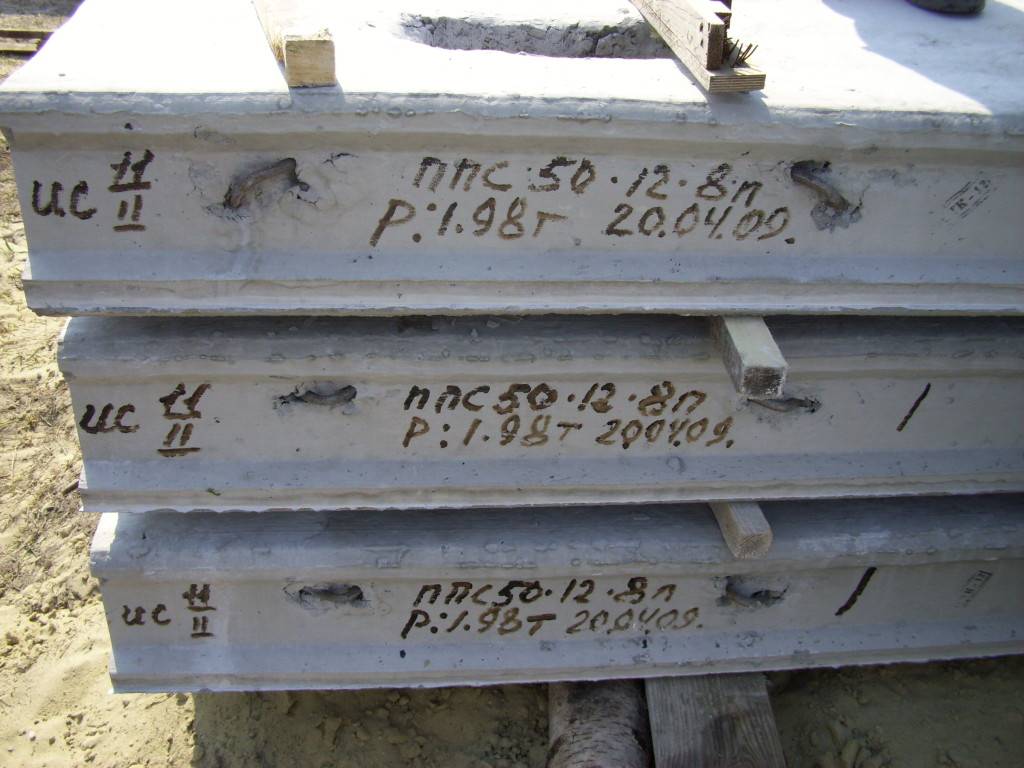

Основные параметры изделия наносятся производителем на боковую поверхность плиты с помощью буквенно-цифрового кода. Полная маркировка изделия обязательно отображается в предоставляемых производителем сертификате качества на изделие. Потребитель может самостоятельно расшифровать маркировку, используя следующие примеры:
- ПК 72-12-8- АтVт: П – пустотелая плита; К – пустоты круглые в сечении; 72 – длина изделия в дециметрах (7,2м); 12 – ширина изделия в дециметрах (1,2м); 8 — допустимая нагрузка в кПа (800кгс/м²); АтV — применённый в изделии класс арматуры; т – в производстве плиты использован тяжёлый бетон.
Маркировка плит
- ПБ 75-12-16: П – плита пустотелая; Б – изготовлена методом безопалубочного формования;75 – длина в дециметрах (7,5м); 12 – ширина в дециметрах (1,2м); 16 – допустимая нагрузка в кПа (1600 кг/м²).
- 2ПГ-60-4- AтVт: 2ПГ — плита ребристая высотой 300 мм; 60 – длина в дециметрах (6м); 4 – несущая способность в кПа (400кг/м²); AтV – класс арматуры; т — в производстве плиты использован тяжёлый бетон.
- П-60-12-3,5: П – плита сплошного сечения; 60 – длина в дециметрах (6м); 12 – ширина в дециметрах (1,2м); 3,5 – прочность бетона соответствует классу В3,5.
В чем отличия ПБ от ПК?
| Отличительные качества | Марка плиты | |
| ПБ | ПК | |
| Технология производства | Безопалубочный метод | Опалубочный метод |
| Максимальная длина | 10,8 м | 7,2 м |
| Несущая способность | Плиты такого вида по своей несущей способности варьируются от 300 до 1500 кг на метр квадратный. | Имеется стандартное значение несущей способности на уровне 800 кг/м2. Однако встречаются экземпляры с показателями до 1300 кг/м2. |
| Состояние поверхности | Благодаря передовой технологии изготовления, без применения опалубки, поверхность плиты остается достаточно гладкой, что уменьшает расходы на отделочные работы. | Изделие получается неровным, приходится производить дополнительные траты на отделочные работы. |
| Армирование | Армирование делается из напряженной арматуры. | Армирование применяется для плит с длиной более 4 метров. |
| Резка | Рекомендуется проводить процедуру резки только на заводе. | |
| Применяем бетон | Для изготовления используют марки бетона от М400 до М500. | Для изготовления используют марки бетона от М200 до М400. |
Типичные ошибки при работе с железобетонными плитами перекрытия
Ряд ошибок, которые постоянно совершают неопытные застройщики, вызван неправильным расчётом, отсутствием профессиональных знаний либо мнимой экономией.
Смещение плиты для устройства балкона
Часто застройщики, желая одновременно с устройством перекрытия создать площадку для балкона, — смещают одну или несколько плит. Иногда две-три плиты специально приобретаются немного длиннее, чтобы создать балкон. Это достаточно грубая ошибка с непредсказуемыми последствиями. Дело в том, что при смещении плита опирается на несущую стену местом, где отсутствует поперечное армирование. В точке опоры плита может «срезаться», а балкон обрушиться.
Самостоятельная обрезка плиты
Неправильно подобранный размер плиты ведёт к совершению следующего ошибочного действия, — «лишняя» часть плиты обрезается. Это приводит к ослаблению конструкции, а затем к срезу и обрушению. Но для любителей обрезать плиты есть один вариант: следует применить плиты, изготовленные по безопалубочной технологии. Они не ослабнут при обрезке, потому что характеристики плит ПБ одинаковы по всей длине.
Ошибки при хранении и транспортировке
При перевозке плит нельзя допускать их свисания с кузова автомобиля. Свисающая часть непременно лопнет либо изогнётся во время движения так, что её использование станет невозможным из-за несоответствия расчётным параметрам. При длительном хранении плит под них необходимо подложить деревянные бруски на расстоянии 30 см от края, иначе может произойти изгибание.
Использование треснувших плит
Когда плита работает в перекрытии, — в ней вполне могут образоваться незначительные трещины. Это не критично. Намного хуже, если трещины появились, когда плита ещё не нагружена, во время хранения. Как правило, такое изделие применять в перекрытии не стоит, — оно не соответствует требованиям нормативов и потенциально опасно.
Расшифровка обозначения аббревиатуры
Расшифровка аббревиатуры подразделят все плиты перекрытия на определенные виды. Благодаря ей удается без особых сложностей понять размеры изделия, не применяя какие-либо манипуляции. Конечно, вычислить необходимые размеры дело несложное, но вот определить нагрузку, которую способна выдержать плита, не так уж и просто. В этом случае не получится даже изготовить плитку.
Первое обозначение материала – это буквы ПК, ПЮ, НВ. Они показывают, к какому виду относится плита перекрытия. После в обозначении имеются цифры. Они отдалены дефисом. По ним можно узнать какой размер (длина, ширина) присутствует у изделия. Все обозначения имеют величину измерений – дециметры и округлены до целого числа.
О том какой вес плит перекрытия пустотных, указано в данной статье.
Кроме этого, подобное разграничение будет показывать тип, размер материала, но и возможную нагрузку. Этот критерий измеряется кПА, то есть килограмм – сила на 1 м2. Еще можно понять под каким порядковым номером стоит плита, если будете знать порядковый номер. Это значение считается ключевым, ведь по нему можно понять, в какой области строительства задействуют такой материал.
Как изготовить перекрытия между этажами в частном доме, описано в данной статье.
Но это все теория, ее можно запомнить, но вот расшифровать изделие по формуле не у всех получается. Рассмотрим наглядный пример: Маркировка ПБ 15-12-8. итак, первое обозначение – это вид плиты, число 15 указывает на длину, число 12 показывает ширину, а 8 – это допустимая нагрузка на материал.
Во всех магазинах, где реализуется эта продукция, можно будет встретить такое обозначение. Если вы поняли, как расшифровывается эта формула, то остальные вы сможете раскрыть меньше чем за минуту. Размеру у такого изделия могут быть самыми различными: стандартными или же выполненными по желанию заказчика. В этом плане важную роль играет желание клиента и его потребности с учетом составленного проекта.
О том как выглядят плита перекрытия пк 10, можно узнать прочитав данную статью.
На видео рассказывается о маркировке плит перекрытия:
При выборе этого изделия необходимо обращать внимание на то, что данные продукции могут иметь различия по габаритам собственной маркировки и по своей структуре. С учетом типа сечения плиты перекрытия армированного вида можно классифицировать по 3 видам: ребристые, пустотные и сплошные
Самыми востребованными на сегодняшний день остаются пустотные изделия, которые обладают массой преимуществ. К ним можно отнести небольшой вес, высокая прочность, надежность, морозостойкость и простота укладки. При выборе таких плит также необходимо обращать внимание на их размеры и маркировку.
О том как выглядят плиты перекрытий железобетонные многопустотные, можно узнать из данной статьи.
Широкая сфера применения сварной арматурной сетки увеличивает на нее спрос.
Благодаря своему малому весу, пустотные плиты позволяют осуществлять процесс возведении очень быстро и легко, а также упрощается сам процесс транспортировки. Кроме этого, для подобных изделий свойственны высокие показатели стойкости к деформациям, они обладают отличными показателями звуко- и теплоизоляции. Необходимо обозначить, что пустотные плиты обладают различной формой: вертикальной, круглой или овальной.
Как выглядит устройство деревянных перекрытий в доме из газобетона, можно увидеть и прочитать в статье.
Благодаря такому широкому ассортименту представленные изделия могут стать идеальным решением для конкретно ситуации. Здесь все зависит от природных особенностей и характеристик климата в возводимой местности. При выборе плит перекрытии необходимо обязательно учитывать тот факт, что при укладке изделия на полы и стены обязательно нужно позаботиться про армирование.
Преимущества ЖБИ с пустотами
- Уменьшение массы объекта;
- Гашение вибраций и высокий коэффициент шумоизоляции;
- Возможность монтажа инженерных коммуникаций в пустотах;
- Пожаробезопасность и водонепроницаемость;
- Быстрый монтаж;
- Длительность эксплуатации.
Шаг размерности панелей идет с градацией от 100 до 500 мм.
Стандартные размеры ребристых плит перекрытия и пустотных изделий унифицированы, и шаг размерности соблюдается как 100-500 мм. Приведенная ниже таблица наглядно это показывает:
Маркируются панели согласно требований гост 23009 тремя группами буквенных и числовых символов, которые пишутся через дефис:
- I группа отображает тип плиты, ширину и длину (дм);
- II группа:
- Несущая или расчетная нагрузки (кПа или кг/м2);
- Класс арматуры;
- Тип бетона (легкий (Л), силикатный (С), тяжелые бетоны не указываются);
- III группа отображает особые параметры.
Пример маркировки пустотелых плит:
Панель пустотная тип 3ПК, длина 6600 мм, ширина 3600 мм, нагрузка 6 кПа или 600 кг/м2, бетон марки «Л», предварительно напряженная арматура Ат-V маркируется как 3ПК66.36-6АтVЛ. Если панель отлита из тяжелого бетона и будет работать в особых условиях (например, в сейсмоопасном регионе), то маркировка дополняется символами С7, где 7 – сейсмоопасность до 7 баллов.
| Тип | Размеры | |
| Длина, см | Ширина, см | |
| 1 ПK 2 ПK З ПK | 240-660, интервал 30, 720, 750 | 100, 120, 150, 180, 240, 300, 360 |
| 1 ПK | 900 | 100, 120, 150 |
| 1 ПK 2 ПK З ПK | 360-660, интервал 30, 720, 750 | 240-360, интервал 30 |
| 1 ПK 2 ПK З ПK | 240-360, интервал 30 | 480-660, интервал 30 |
| 4 ПK | 240-660, интервал 30, 720, 900 | 100, 120, 150 |
| 5 ПK | 600, 900, 1200 | |
| 6 ПK | 1200 | |
| 7 ПK | 360-630, интервал 300 | 100, 120, 150, 180 |
| ПГ | 600, 900, 1200 | 100, 120, 150 |
Маркировка плит
Характеристики пустотелых панелей
Стандартные панели могут выдерживать несущие нагрузки в пределах 6-10 кПа. Это достаточно большой запас прочности, который позволяет использовать изделия для строительства любых жилых, промышленных и общественных объектов.
| Тип | Толщина, см | Плотность бетона, кПа | Длина, м | Параметры строительного объекта |
| 1 ПK,1 ПKT, 1 ПKK | 12 | 14-25 | ≤ 7,2 | Жилые строения |
| 1 ПK | 12 | 14-25 | ≤ 9 | Объекты общественного и промышленного назначения |
| 2 ПK, 2 ПKT, 2 ПKK | 16 | 22-25 | ≤ 7,2 | Жилые строения |
| 3 ПK, 3 ПKT, 3 ПKK | 16 | 22-25 | ≤ 6,3 | |
| 4 ПK | 16 | 14-25 | ≤ 9 | Объекты общественного и промышленного назначения |
| 5 ПK | 17 | 22-25 | ≤ 12 | |
| 6 ПK | 15 | 22-25 | ≤ 12 | |
| ПГ | 15 | 22-25 | ≤ 12 | |
| 7 ПK | 9 | 22-25 | ≤ 7,2 | Жилые малоэтажные строения |
Приведенная выше таблица показывает зависимость размеров и области применения панелей.
Основные характеристики плит перекрытий
https://youtube.com/watch?v=ebKagZLl6y0
В процессе строительства любого объекта могут использоваться совершенно разные типоразмеры пустотных панелей, поэтому цена на каждую из них указывается в прайс-листе завода-изготовителя. Ориентировочная стоимость на текущий 2017 год лежит в довольно широких пределах – от 5 000 до 10 000 рублей за одну единицу.
В каких размерах выпускаются пустотные плиты
Стандартная длина пустотных плит перекрытия равна 3 м. Это наиболее часто встречаемый типовой размер, который применяется в строительстве многих гражданских зданий. К примеру, в большинстве жилых домов ширина комнат проектируется равной 3 м, поэтому для перекрытий используют именно плиты 3 м. Еще один распространенный размер – 6 м.
В целом, размеры пустотных плит перекрытия подчиняются единой модульной системе в строительстве (ЕМС), которая обеспечивает:
- Унификацию. Так называется ограничение типоразмеров сборных деталей и конструкций с целью приведения их к единообразию.
- Типизацию. Выбор из всего числа унифицированных элементов наиболее экономичных при многократном использовании.
- Стандартизацию. Утверждение типизированных конструкций в качестве стандартов (образцов).
Цель ЕМС – упростить и удешевить строительство. Результатом типизации в строительстве стала разработка единого сортамента, в основе которого лежит модуль (М). Основной модель равен 100 мм. При проектировании зданий и конструкций для его возведения пользуются укрупненным модулем – 2М, 3М, 6М, 12М, 15М, 30М, 60М и т.д.
Принципы маркировки плит
Пустотные плиты перекрытия чаще всего проектируются с применением модуля М и 3М, т. е. их размеры кратны либо 100 мм, либо 300 мм. Габариты и некоторые характеристики плит всегда отображаются в их маркировке. К примеру, обозначение ПК 60-12.8 AtV расшифровывается следующим образом:
- ПК – плита круглопустотная.
- 60 – длина в дециметрах, а также количестве модулей, т. е. 60М, что равно 6000 мм.
- 12 – ширина в дециметрах или модулях, т. е. 12М, что равно 1200 мм.
- 8 – несущая способность, кгс/м 2 .
- AtV – использование преднапрягаемой арматуры (At) V класса.
Маркировку обычно наносят на боковую поверхность плиты
Обозначение AtV присутствует в обозначении не всех плит. При длине до 4780 мм плиты можно изготавливать с ненапрягаемой арматурой. В таком случае обозначение просто опускается. При большей длине должна использоваться именно напрягаемая арматура AtV. Ее напряжение осуществляется электротермическим способом.

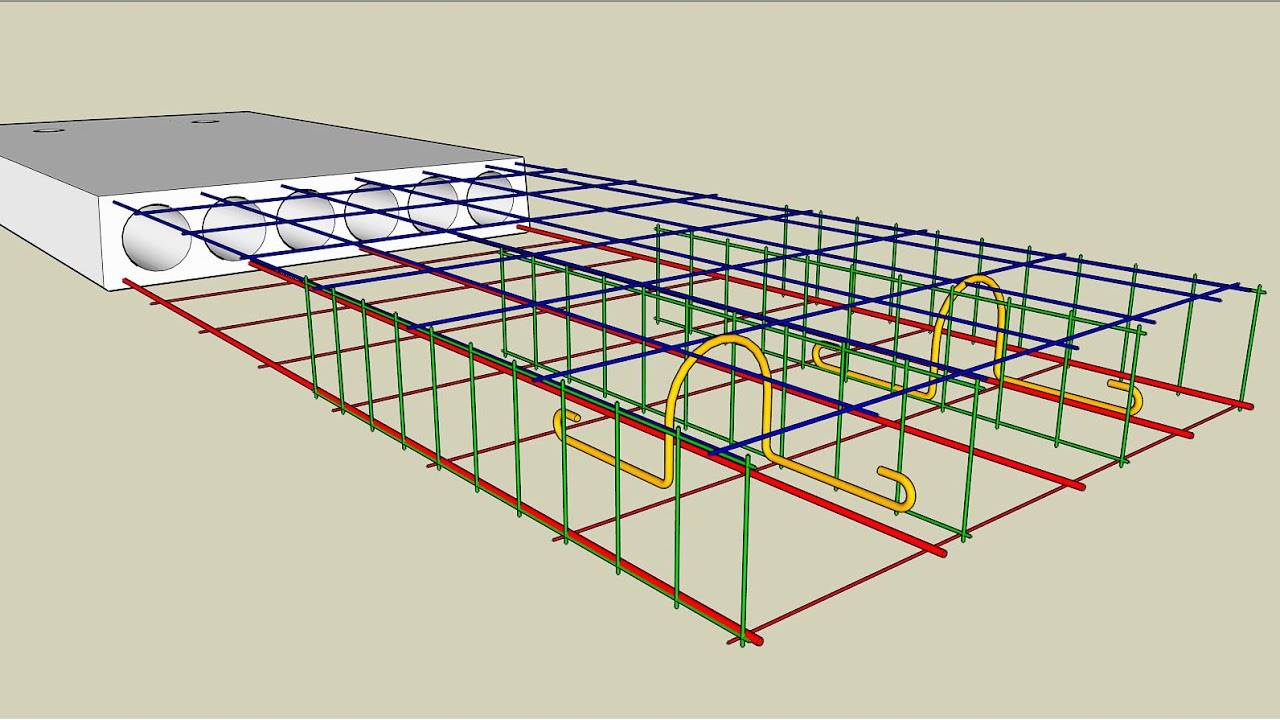

Схема армирования пустотной плиты
Дополнительно в маркировке могут присутствовать:
- Буква «Л» – означает легкий бетон.
- Буква «С» – плотный силикатный бетон.
- Индекс «1» – отверстия плит заделаны с торцов.
В целом принципы маркировки пустотных плит перекрытия определяются ГОСТ 9561 «Железобетонные многопустотные плиты перекрытия» и ГОСТ 26434 «Железобетонные плиты перекрытий – основные параметры и типы».
В реальности размеры плиты несколько отличаются от указываемых в маркировке:
- 10 – 990 мм;
- 12 – 1190 мм;
- 15 – 1490 мм;
- 24 – 2380 мм;
- 48 – 4780 мм;
- 60 – 5980 мм и т. д.
Пустотные плиты могут иметь длину от 980 до 8990 мм, что в маркировке фиксируется числами от 10 до 90. По конкретным размерам определяется вес и объем пустотных плит перекрытия.
В чем отличия ПБ от ПК?
| Отличительные качества | Марка плиты | |
| ПБ | ПК | |
| Технология производства | Безопалубочный метод | Опалубочный метод |
| Максимальная длина | 10,8 м | 7,2 м |
| Несущая способность | Плиты такого вида по своей несущей способности варьируются от 300 до 1500 кг на метр квадратный. | Имеется стандартное значение несущей способности на уровне 800 кг/м2. Однако встречаются экземпляры с показателями до 1300 кг/м2. |
| Состояние поверхности | Благодаря передовой технологии изготовления, без применения опалубки, поверхность плиты остается достаточно гладкой, что уменьшает расходы на отделочные работы. | Изделие получается неровным, приходится производить дополнительные траты на отделочные работы. |
| Армирование | Армирование делается из напряженной арматуры. | Армирование применяется для плит с длиной более 4 метров. |
| Резка | Рекомендуется проводить процедуру резки только на заводе. | |
| Применяем бетон | Для изготовления используют марки бетона от М400 до М500. | Для изготовления используют марки бетона от М200 до М400. |
Что собой представляют ребристые плиты, их основные характеристики
Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:
- Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
- Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.
Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения
Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.
Это интересно! В некоторых случаях ребристые плиты применяются для создания тепловых или водопроводных сетей.
Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.
Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.
Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов
Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры
По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины
Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа
Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия. Все П-образные конструкции для удобства оснащаются монтажными петлями.
При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки. По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²
По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м².
Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух
Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.
Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты.
В таблице указано, какие бывают размеры плит перекрытия:
Размеры плит перекрытий ПБ
Эти панели производятся по сравнительно новой технологии формования на стендах без использования форм. Основной особенностью является использование преднапряженного армирования вне зависимости от длины, а также бетона марки М-400 и выше. Расшифровка маркировки аналогична ПК.
Ширина зависит от установленного стенда, как правило, это 1,0 1,2 а также 1,5 метра. Как и в случае плит ПК 12-я ширина оптимальна для перевозки по норме загрузки автомашины.
Длина варьируется от 1,6 до 12 метров с шагом 10 см в зависимости от получаемой нагрузки и высоты плиты. Как правило, типовую нагрузку 800 кгс/м2 для высоты 220 мм по этой технологии можно получить до длины в 9-10 метров. Дальше, либо падает несущая способность, либо увеличивается толщина панелей.
Наши цены на эти изделия тут: плиты перекрытия ПБ.
Диаметр, форма отверстий, а также расстояние между ними определяется изготовителем оборудования и проектом. Для каждого завода эти параметры индивидуальны. Обычно отверстия имеют овальную форму и увеличенное расстояние между пустотами, чтобы обеспечить прочность при давлении вышележащей стены по торцам без использования дополнительного армирования
Маркировка плит перекрытия
Марка плиты перекрытия состоит из буквенно-цифровых групп, разделенных дефисами. Разберемся подробно в данной теме и научимся читать маркировку.
В первой группе маркировки указывается:
- Обозначение типа плиты.
- Геометрические размеры — длина и ширина плиты в дециметрах (с округлением значений до целого числа) и высота в сантиметрах.
Во второй группе указывается:
- Расчетная нагрузка в кПа.
- Класс напрягаемой арматуры.
- Вид бетона (кроме тяжелого).
В третьей группе указывается:
- Стойкость к воздействию агрессивной среды (П- для бетона пониженной проницаемости; 0 — для бетона особо низкой проницаемости).
- Дополнительные конструктивные особенности (наличие закладных изделий, отверстий, ниш и вырезов).
В третьей группе допускается приводить и другие характеристики, отражающие способ изготовления плит, а также конструктивные особенности:
- К — комплексная плита.
- Э — плита безопалубочного формования (экструзионная).
- КР — многопустотная плита с круглыми пустотами.
- С — плита с проемами в полке для установки светоаэрационных фонарей.
Маркировку наносят на наружной грани торцевого или продольного ребра плиты перекрытия несмываемой краской. Например:
- 1ПТМ 60.6.22-4,5 К-7-э — плита перекрытия многопустотная безопалубочного формования (экструзионная) из тяжелого бетона длиной 5980 мм, шириной 590 мм, толщиной 220 мм, под расчетную нагрузку 4,5 кПа, армированная арматурными канатами класса К-7, защемленная в несущих стенах.
- ПТМ 36.24.22-6,0 АТ8О0-Пкр — плита перекрытия многопустотная из тяжелого бетона пониженной проницаемости, с опиранием по трем сторонам, длиной 3600 мм, шириной 2400 мм, толщиной 220 мм, под расчетную нагрузку 6 кПа, с напрягаемой арматурой класса АТ800.
Достоинства безопалубочной продукции
У железобетонных плит безопалубочного типа есть преимущества перед другими строительными материалами:
- Минимальные допуски, которые обеспечивают точные геометрические размеры и правильную форму изделия. Это существенно облегчает строительные работы, так как одинаковые плиты правильной геометрической формы легче монтировать.
- Поверхность стройматериалов отличается высоким качеством. В процессе производства при непрерывном перемещении массы бетона формовка изделий обеспечивается специальным оборудованием. Визуально отличить изделие марки ПБ от ПК можно по виду рабочей поверхности. В первом случае она гладкая, во втором — плоскость изделия имеет существенные отклонения.
- Технология производства без использования опалубки позволяет изготавливать железобетонные плиты разных размеров. Шаг изменения габаритов изделия составляет 10 см, а длина может быть от 2 до 12 м.
- По современной технологии бетонный массив дополнительно армируется. Эта процедура существенно увеличивает прочность готового стройматериала, минимизирует вероятность формирования трещин в результате механического воздействия на изделие.
- Независимо от габаритов панели усиливаются напряженными тросами. Благодаря этому строительный материал способен выдерживать большие нагрузки — 600-1450 кг/м².
- Для обустройства в здании необходимых коммуникационных систем в плитах перекрытия можно легко сделать отверстия нужного диаметра, так как в них отсутствует металлический каркас.
- Под заказ производители изготавливают торцевую часть плиты с уклоном, что расширяет область применения данной продукции. Чаще такой стройматериал используется для перекрытия сооружений нестандартной конструкции.
Классификация плит
Вопрос о том, какие бывают плиты перекрытия, чаще возникает у домашних мастеров, которые решили самостоятельно заниматься строительством дома
Но при этом важно учитывать, что выбор конкретных железобетонных изделий основывается на предварительных расчетах, выполняющихся при разработке проектно-технической документации. Из этого следует вывод – строить дом нужно в строгом соответствии с разработанным профессионалами проектом.
Основные разновидности ЖБ плит перекрытия:
Пустотные – с продольными технологическими отверстиями, проходящими по всей длине изделия.
Рисунок 2. Разные типы многопустотных железобетонных изделий
Ребристые – с продольными ребрами, обеспечивающими высокую жесткость ЖБИ.
Фото 3. Ребристые плиты
Сплошные или полнотелые – железобетонные изделия сплошного сечения.
Фото 4. Полнотелые ЖБИ
Также различные типы плит перекрытия имеют разные размеры – ширина и высота обычно стандартная, а максимальная длина отличается. Подробнее этот вопрос будет рассмотрен в соответствующем пункте этой статьи.
Многопустотные плиты
В частном домостроении наибольшим спросом пользуются пустотные железобетонные плиты. Продольные технологические пустоты обеспечивают относительно небольшой вес ЖБИ, способствуют увеличению тепло- и звукоизоляционных характеристик за счет содержащегося в них воздуха.
В зависимости от толщины различают такие вид плит:
- Стандартные – ПК и ПБ толщиной 220 мм.
- Облегченные – ПНО, 3,1ПБ и 1,6ПБ толщиной 160 мм.
Фото 5. Плиты серии ПК с круглыми пустотами
Разновидности железобетонных изделий по технологии изготовления:
- ПК и ПНО – производятся по старой опалубочной технологии. Бетон заливается в специальные металлические опалубки. Характеризуются круглыми пустотами и наличием монтажных петель.
- ПБ, 3,1ПБ и 1,6ПБ – изготовляются методом непрерывного безопалубочного формования. Плита-полуфабрикат большой длины формуется на стендах с применением специализированного оборудования. После набора бетоном прочности производится резка на изделия необходимых размеров.
Фото 6. Внешний вид ЖБИ серии ПБ
Облегченные плиты серий ПНО, 3,1ПБ и 1,6ПБ предназначены в основном для малоэтажного строительства. Однако благодаря особому методу армирования они обладают аналогичной стандартным изделиям несущей способностью. При этом за счет сниженного веса эти ЖБИ передают меньшие нагрузки на несущие конструкции. Также они характеризуются более низкими расходами на транспортировку.
Другие разновидности плит
Гораздо меньшим спросом в частном домостроении пользуются следующие типы железобетонных изделий:
Ребристые – повышенные прочностные характеристики и несущая способность достигаются благодаря оптимальному распределению в конструкции ребер жесткости и более тонкой основы согласно нагрузкам на растяжение и сжатие. Основная область применения – перекрытие производственных объектов и высотных зданий. При строительстве частных домов используются крайне редко в основном из-за ребристой нижней плоскости, усложняющей отделку.
Рисунок 7. Внешний вид ребристых изделий
Полнотелые – представляют собой железобетонное изделие сплошного сечения (без пустот), за счет чего обладают большим весом при практически равной несущей способности по сравнению с пустотными плитами. В частном домостроении спросом практически не пользуются.
Рисунок 8. Внешний вид сплошных плит
Подводим итоги
Их расположение должно быть максимально близко друг к другу. Следует сделать все возможное, чтобы избежать больших зазоров, так как последующая разборка может занять много времени. Кладут их выравнивая по нижнему краю. Предварительно стоит продумать расположение коммуникации. Для улучшения показателей крепости перекрываемого основания, все элементы прочно связываются между собой. Для этого рекомендуется использовать 1,2 см прутья или катанку. Все плиты сразу соединять нельзя. За раз можно закрепить только две плиты. С внешней стороны закрепление производится при помощи анкера. Предварительный расчет касательно транспортировки поможет изначально выбрать правильное оборудование, которое будет использоваться для последующего монтажа отдельных элементов железобетонной конструкции.
Кол-во блоков: 42 | Общее кол-во символов: 45371Количество использованных доноров: 7Информация по каждому донору:
- : использовано 5 блоков из 8, кол-во символов 4260 (9%)
- : использовано 4 блоков из 6, кол-во символов 7887 (17%)
- -i-perekrytiya/montazh-plit-perekrytiya: использовано 4 блоков из 9, кол-во символов 4873 (11%)
- -perekrytiya/kak-klast-pravilno-plity-perekrytiya: использовано 19 блоков из 29, кол-во символов 16394 (36%)
- : использовано 2 блоков из 7, кол-во символов 4855 (11%)
- -izdelij-iz-betona/: использовано 3 блоков из 8, кол-во символов 3274 (7%)
- -montazha-plit-perekryitiya: использовано 1 блоков из 3, кол-во символов 3828 (8%)
