Способы усиления железобетонных плит перекрытия

Коротко о главном

Несущий каркас любого здания состоит из нескольких жестко связанных друг с другом элементов: фундамента, стен, перекрытий, колонн и балок. Благодаря этой связке они вместе работают на сопротивление нагрузкам, поэтому любое изменение нагрузки на перекрытия отражается и на остальных конструкциях. Это значит, что усиление плит можно выполнять только на основании расчетов на все несущие элементы. Это делается с помощью классических способов – путем дополнительного армирования, заливки монолитной плиты или установки разгрузочных балок и ферм. А также с применением современных технологий и материалов.

Оценок 0

Как укрепить монолитные плиты из железобетона?

Поскольку монолитное перекрытие обладает внушительным весом, его укрепление и ремонт требуют предварительных расчетов несущей способности с целью определения того, как на ней скажется дополнительная нагрузка. Целесообразнее усиление и дополнительную обвязку арматурой производить комплексно – т.е. всех конструкций каркаса.

Фото 3. Монолитные железобетонные конструкции, подготовленные под комплексное усиление

Для укрепляющего армирования используется арматурная сетка с ячейками 150х150 или 200х200 мм из прутков диаметром 14-18 мм. Заливку усиливающего слоя бетона можно производить вручную с предварительным устройством опалубки. Но лучшим способом упрочняющего бетонирования монолита является торкретирование. Данный метод предполагает использование специальной торкрет-пушки, с помощью которой бетонная смесь наносится набрызгом под очень большим давлением.

Процесс торкретирования показан в следующем видео:

Толщина наносимого методом торкретирования бетонного слоя может достигать 50 мм. Набрызг под давлением обеспечивает высокую прочность сцепления нового бетона со старым, но поверхность получается рельефной и повторяет контуры армирующего каркаса. Поэтому основание придется дополнительно штукатурить.

Аналогичным способом можно укреплять и сборно-монолитное перекрытие

Однако здесь важно предусмотреть перераспределение нагрузок на несущие стены или опорные элементы каркаса – т.е. слой бетона не должен просто лежать на поверхности горизонтальной конструкции или висеть на ней снизу.

Плоские перекрытия

Плоские перекрытия используются в частном строительстве Такой вид перекрытий часто применяется для строительства гражданского жилья, которое изготавливается в виде цельной плиты с продольными ребрами, работающими на изгиб. По схеме конструкции они делятся на безбалочные и балочные группы.

В первом случае перекрытие упирается на колонны с расширениями (капители), во втором случае балки совместно с панелями работают вместе, как единое целое звено.

По конструктивным признакам балочные перекрытия разделяют на сборные балочные, монолитные с балочными перекрытиями, ребристые монолитные, балочные сборные монолитные, безбалочные сборные, безбалочные монолитные, безбалочные сборно-монолитные.

Усиление плиты перекрытия – распространенные виды панелей

Усиление железобетонных перекрытий выполняется различными методами в зависимости от конструктивных особенностей плит. Применяются следующие разновидности плит:

  • составные. Они широко используются в железобетонных перекрытиях жилых, производственных и коммерческих объектов. Сборные панели из бетона ложатся на несущие стены, а также продольно расположенные ригельные балки или железобетонные фермы;
  • цельные. Они формируются путем непрерывной заливки марочного бетона в предварительно установленную опалубку с арматурным каркасом. Монолитная конструкция также собирается из стандартных железобетонных элементов, которые после монтажа плит перекрытия заливаются толстым слоем бетонного раствора.

Для сооружения перекрытий применяют различные виды панелей:

  • полнотелые. В них отсутствуют внутренние полости. Цельные плиты в основном применяют для нижних этажей строений, а также на производственных объектах. Характерными разновидностями полнотелых панелей являются ребристые, кессонные, а также безбалочные плиты. Ребристые плиты легко отличить по трапецеидальному сечению и наличию продольно расположенных ребер. Длина элементов достигает 12 м, что позволяет использовать их для формирования перекрытий на различных строительных объектах;
  • пустотелые. Они отличаются наличием шести продольно расположенных каналов круглого или овального сечения. Длина пустотных плит составляет от 3 до 6 м. Пустотные изделия, имеющие уменьшенный вес, востребованы при возведении жилых и административных многоэтажных зданий. Конструктивные особенности панелей, связанные с наличием внутренних полостей, отрицательно сказываются на прочностных свойствах. Для повышения надежности строительных конструкций изделия нуждаются в усилении.

Восстановление и усиление может предусматривать выявление запасов прочности

Наряду с указанными видами перекрытий применяется следующие конструкции:

  • сформированные каркасом из деревянных брусьев;
  • выполненные из металлических балок двутаврового сечения.

Строительные конструкции из деревянных и стальных балок применялись в зданиях, построенных в 19-20 веках. Свободное пространство между горизонтально расположенными элементами из древесины и металла армировалось и заполнялось бетоном. В результате формировалась монолитная поверхность. Перекрытия на базе деревянных и металлических балок хорошо сохранились до нашего времени, однако нуждаются в дополнительном усилении.

Резка плит

Иногда, чтобы установить плиту, необходимо ее разрезать. Технология предусматривает проведение работ болгаркой с диском по бетону. Разрезать плиты ПК и ПТ по длине нельзя, поскольку в опорных зонах у них расположено усиленное армирование.

Если опереть такую обрезанную плиту, то один край буде ослаблен, по нему пойдут серьезные трещины. Резать плиты ПБ по длине можно, это связано с особенностями способа изготовления. Под место разреза укладывают брус или доску, что облегчит работу.

Разделение по длине выполняют по ослабленной части сечения – отверстию. такой способ подходит для ПК, но не рекомендуется для ПБ, поскольку ширина стенок между отверстиями у них слишком мала.

Выявляем уязвимости и определяем фронт работ

Перед работами по усилению плит с тем, чтобы оценить состояние перекрытия и его реальную несущую способность, необходимо провести обследование включающее:

  • визуальный осмотр – определение геометрических размеров конструкции, армирование, влияние нагрузок и воздействий, наличие технологического оборудования), выявление дефектов бетона (сколы, трещины, отслоения, следы замачиваний, высолов и выщелачиваний) и арматуры, наличие окраски, штукатурки или подвесного потолка.
  • инструментальное изучение – определение прочности бетона полевыми методами, степень уменьшения сечения арматуры вследствие коррозии, измерение толщины продуктов коррозии, измерение ширины раскрытия трещин и прогибов конструкции, состав и толщину пола или стяжки.

Как укрепить деревянное перекрытие?

Данные конструкции подлежат ремонту только в том случае, если произошли некоторые повреждения или разрушения балок. Усиление происходит за счет увеличения количества сечения самих балок. Когда помещение изменяет свою направленность или повышается нагрузка на перекрытия, строители прибегают к тому, что устанавливают более крупные и надежные балки. Чтобы усилить деревянное перекрытие, рабочему понадобятся следующие материалы и инструменты:

Схема монтажа балок перекрытия.

  1. Гвозди.
  2. Клей для работы с древесным материалом.
  3. Молоток.
  4. Антисептическое средство.
  5. Дополнительные гвозди или брусья.
  6. Рубероид для осуществления изоляции дерева.

Работы по усилению сопровождаются установкой досок и брусьев, которые обладают соответствующими параметрами толщины. Доски, которые будут применены, должны обладать не менее 38 мм, но при этом толщину и сечение досок и брусьев должен устанавливать конструктор. Если нагрузка на перекрытие увеличивается, то следует повысить способность несущих балок посредством соединения накладок на всю их длину.

В основном специальные накладки насаживаются на конец балки. Это происходит потому, что в этом месте существует неправильное опирание о стену. Начинает постоянно появляться конденсат, который способствует гниению и потери прочности древесного материала. Контакт со стеной теряется. Чтобы не допустить это, следует обрабатывать концы антисептическим раствором и обклеивать рубероидом.

Усиление перекрытий – подготовительные мероприятия

Правильный подход к осуществлению мероприятий по ремонту влияет на надежность и долговечность восстанавливаемых конструкций.

Ремонтные работы требуют подготовки и выполняются в следующей последовательности:

  1. Выявляются уязвимые участки.
  2. Определяется фронт строительных работ.
  3. Разрабатывается проектная документация по усилению перекрытия.
  4. Выполняются необходимые для реставрационных работ расчеты.
  5. Выбирается подходящий метод восстановления.
  6. Подготавливаются строительные инструменты.
  7. Приобретаются стройматериалы, предусмотренные проектом.

Остановимся на особенностях выполнения отдельных этапов.

Усиление плит перекрытия иногда сопровождается включением в работу новых элементов

Для оценки реального состояния железобетонного перекрытия и определения его фактической нагрузочной способности проводится обследование одним из указанных методов:

  • путем визуального контроля определяется правильность геометрии, целостность армирования, степень воздействия повышенных нагрузок от технологического оборудования, наличие локальных дефектов бетонного массива;
  • методом инструментального контроля определяется запас прочности бетона, размер поперечного сечения арматурных прутков, ширина и толщина трещин, величина прогиба панелей перекрытия, толщина цементной стяжки или защитного слоя бетона.

Завершив мероприятия по обследованию, определяются с методикой выполнения работ, предусматривающей решение следующих задач:

  • восстановление нагрузочной способности железобетонных плит;
  • выполнение работ по дополнительному укреплению панелей;
  • устранение факторов, вызвавших дефекты железобетонной основы.

Независимо от вида перекрытия, до начала восстановительных мероприятий выполняют следующие работы:

монтируют под укрепляемой конструкцией вертикально расположенные опоры, изготовленные из стальных труб или деревянных бревен. Фиксация опорных элементов, предназначенных для перераспределения усилий, осуществляется с помощью распорок или подкладок;
удаляют остатки старой краски, слой штукатурки и побелки

Важно удалить отслоения бетона, а также тщательно очистить элементы арматурного каркаса от коррозии с помощью металлической щетки;
очищают поверхность от напольного покрытия и старой стяжки, а также производят демонтаж находящегося в помещении технологического оборудования.

На участках, где планируется локальное восстановление, следует удалить пыль и обезжирить поверхность бетонного массива и арматуры.

Иногда могут устанавливаться дополнительные опоры

Особенности усиления плит перекрытия

При строительстве зданий и сооружений используются различные типы плит перекрытия: пустотные, монолитные и ребристые. В зависимости от типа плиты, условий эксплуатации и характера разрушения инженер-строитель принимает решение какой тип или типы усиления применить. Решение принимается в каждом конкретном случае, производится прочностной расчет усиления плиты перекрытия, а также оформляется и согласовывается технический проект.

На данный момент времени в арсенале конструктора есть следующие технологии усиления повреждённой плиты перекрытия: усиление плит перекрытия углеволокном, усиление плит перекрытия металлическими балками, а также усиление плиты перекрытия сверху или снизу наращиванием арматуры и слоя бетона. Рассмотрим технологии восстановления несущей способности плит перекрытия подробнее.

Усиление пустотных плит перекрытия

Технология усиления и ремонта пустотных плит перекрытия, является одной из самых простых и самых малозатратных. Суть технологии заключается в высвобождении плиты от всех механических нагрузок (оборудование, мебель и пр.). Далее производится механическое вскрытие пустот, установка арматуры и принудительное, под давлением, наполнение пустот высокопрочным бетонным раствором.

Усиление монолитных плит перекрытия

Вид усиления железобетонных изделий этого вида принимается конструктором на основании обследования конкурентного сооружения и расчета величины механических нагрузок. В подавляющем большинстве случаев принимается решение об усилении плиты перекрытия снизу, в зоне изгибающих нагрузок. Разработано и используется две технологии усиления монолитной плиты снизу.

В обоих вариантах присутствует дополнительный арматурный пояс, на который методом торкретирования «набрасывается» дополнительный бетонный материал. Разница заключается в том, что в первом варианте дополнительный арматурный пояс крепится к усиливаемой плите через специальные отгибы, приваренные к вскрытой арматуре усиливаемой плиты. А во втором случае армпояс крепится к стальной полосе, смонтированной на сквозных анкерных болтах.

В ряде случаев применяется технология усиления сверху с устройством железобетонных шпонок, верхнее наращивание в виде дополнительной монолитной армированной плиты и другие технологии. В любом случае при усилении монолитной плиты решаются задачи:

  • Эффективное крепление арматурного пояса к ремонтируемой поверхности.
  • Установка опалубки.
  • Заливка бетонного раствора и уход за залитой конструкцией.

Усиление ребристых плит перекрытия

Ремонт ребристых плит перекрытия предусматривает использование трех технологий. Дополнительное армирование и бетонирование как в случае с монолитными плитами. Установка поддерживающих колонн и усиление несущей способности плиты с помощью шпренгельной арматуры.

Шпренгельная арматура обустраивается по диагоналям усиливаемой конструкции и образуя взаимно пересекающиеся плоскости (ребра жесткости) обеспечивают необходимое усиление и жёсткость усиливаемой плиты перекрытия

Усиление П образных плит перекрытия

Работы по увеличению несущей способности П-образных плит перекрытия могут осуществляться либо наращиванием нового массива армированного бетона, как в предыдущих случаях, так и усилением плит перекрытия швеллером. В этом варианте изгибающие нагрузки на плиту перераспределится на балки из швеллера и несущие стены. Ввиду неэстичности внешнего вида усиления, данный метод используется для ремонта и реконструкции производственных цехов и складских помещений.

Аналогичный эффект получается при усилении монолитных плит перекрытия сверху металлическими балками. Данная технология связывает аварийную плиту своеобразным «корсетом» из сварных швеллеров или двутавровых балок и не допускает ее разрушение.

Усиление железобетонных плит перекрытия углеволокном

Это самая современная технология, позволяющая существенно увеличить несущую способность пииты перекрытия любого вида и типа конструкции. Суть и технический смысл технологии заключается в наклеивании на верхние или нижние поверхности плиты углеродной ленты и ламелей.

Углеродные волокна работают как дополнительное армирование и увеличивают несущую способность конструкции. Учитывая небольшую относительную прочность углеволокна можно говорить, что с помощью данного метода невозможно кардинально увеличить несущую способность плит перекрытия.

Видео описание

Торкретирование армированных плит перекрытия снизу показано в видеоролике: Этим способом можно проводить усиление сборных железобетонных многопустотных плит и монолитных перекрытий. Но с одним условием: усиливающая конструкция не должна просто «подвешиваться» к потолку. Она должна равномерно распределить нагрузку на стены и другие опорные элементы. Как это устроить, решают специалисты-проектировщики.

Усиление ребер швеллером

Швеллер используют в качестве несъемной опалубки и мощного стального каркаса, выполняя усиление П-образных плит перекрытия. Подобрав швеллер такого сечения, чтобы он «сел» на два соседних продольных ребра, его закрепляют шпильками через швы между плитами с шагом 150-200 см. Затем швы заполняют мелкозернистым бетоном более высокой, чем у плит, марки.

Дополнительно можно армировать перекрытие по верху с заливкой монолитного слоя.

Заливка пустот с установкой каркаса

Для устройства перекрытий малоэтажном жилищном строительстве чаще всего используют облегченные многопустотные плиты с круглыми или овальными продольными отверстиями.


Перекрытие из пустотных плит Источник interjer-plus.ru

При их износе или механических повреждениях применяют дополнительное армирование и бетонирование каналов. Усиление многопустотных плит перекрытия является одним из самых малозатратных способов и выполняется так:

  • поверхность плит освобождают от стяжки;
  • вскрывают поврежденные каналы, а при отсутствии видимых повреждений прорубают штробы над крайними и одной из средних продольных пустот, делая ширину штробы достаточной для установки внутрь каркаса;
  • связывают плоский каркас из арматуры, соединяя верхний и нижний стержни через каждые 25-30 см;
  • устанавливают готовый каркас в открытый канал;
  • каркас по высоте должен полностью помещаться в канале и находиться ниже поверхности плиты на 2-2,5 см;
  • заполняют пустоты мелкозернистым бетоном, используя для его приготовления безусадочный цемент;
  • уплотняют бетон вибратором со специальным наконечником и выравнивают по плоскости плиты.

Возможные сложности и ошибки в процессе

Отсутствие положительного результата в усилении перекрытий происходит от трудности строительных работ:

  • недостаточной механизации;
  • выполнения операций в стесненном положении из-за ограниченного пространства;
  • большого масштаба подготовительных мероприятий, которые характеризуются как трудоемкие.

Нужно пробивать гнезда, штробы, борозды в целой панели, чтобы добраться до испорченного участка ржавчиной.

Грубой ошибкой будет, если усиление перекрытий выполнялось:

  • с нарушением технологий строительства, так как правила и стандарты разрабатываются, чтобы избежать несчастных случаев;
  • некачественными стройматериалами;
  • с резким повышением нагрузок.

Собираемся усилить перекрытие из древесины – важные моменты

Необходимость ремонта перекрытий из древесины связана со следующими моментами:

  • частичным или полным повреждением деревянных балок;
  • разрушением других элементов деревянного перекрытия;
  • уменьшением площади поперечного сечения несущих брусьев.

Необходимость усиления деревянных балок возникает чаще всего в связи с их разрушением или частичным повреждением

Для восстановления деревянной конструкции потребуются следующие материалы и инструменты:

  • доски или балки с минимальной толщиной 4 см;
  • листовой рубероид для гидроизоляционных работ;
  • саморезы или гвозди для крепления накладок;
  • молоток или профильная отвертка;
  • состав для антисептической обработки.

Усиление перекрытий из древесины выполняется различными способами:

заменой поврежденных брусьев. Данный метод применяется при значительных повреждениях деревянных конструкций по всей их длине. Технология предусматривает демонтаж пришедших в негодность балок и установку новых брусьев из древесины или металла в имеющиеся на капитальных стенах гнезда. Процесс замены брусьев связан с локальным восстановлением перекрытия между ними. В процессе демонтажа поврежденных балок несложно сформировать часторебристую конструкцию, располагая элементы на равном расстоянии друг от друга;
увеличением общего количества опорных брусьев. Для уменьшения величины нагрузки, действующей на горизонтально расположенную балку, следует между имеющимися брусьями установить дополнительные опорные элементы. Уменьшив интервал между ними, и увеличив количество брусьев, профессиональные строители обеспечивают повышение несущей способности деревянного перекрытия. Наряду с изменением количества опорных элементов целесообразно использовать балки увеличенного поперечного сечения, повышающие прочность конструкции;
усилением деревянных брусьев перекрытия. Повышение прочности балок в опасных сечениях и поврежденных участках обеспечивается путем установки специальных накладок. В качестве накладок применяют бруски или доски толщиной от 4 см, а также металлические пластины, размещенные с противоположных сторон балки. Фиксация накладок осуществляется как на поврежденном участке, так и по всей длине брусьев

Важно обеспечить надежность крепления накладок, гарантирующих жесткость поврежденного участка.

Замена деревянных балок, которая необходима только в том случае, если они подверглись повреждению по всей своей длине

При выполнении работ обратите внимание на следующие моменты:

  • антисептическую обработку имеющихся и добавляемых деревянных элементов;
  • изоляцию деревянных брусьев в местах контакта со стенами с помощью рубероида.

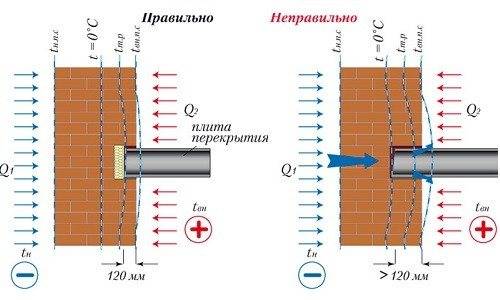

Виды по способу опирания

Плита, размещаемая между этажами, является армированным железобетонным изделием с внутренними пустотами, которые нужны для снижения веса конструкции и ее давления на кирпичную кладку.

Их выполняют разных форм и размеров — от 1,5 до 12 м в длину (с шагом в 100 мм). Чаще всего в ширину плиты изготавливают по 22 см, но встречаются размеры от 16 до 33 см.

Особенности здания влияют на выбор ЖБИ для межэтажной укладки.

Учитывают следующие характеристики:

  • сейсмические свойства региона строительства;
  • действующие на здание и плиту нагрузки;
  • параметры стен — толщину, высоту, материал изготовления;
  • предназначение сооружения — промышленное, общественное, жилое.

Преимуществами использования готовых изделий можно считать:

  • короткое время установки;
  • низкую стоимость;
  • надежность и долговечность в эксплуатации;
  • простоту монтажа с помощью рабочих и автокрана;
  • высокую шумоизоляцию за счет пустот.


У заводских плит перекрытия имеются свои недостатки:

  • обязательное применение строительной техники;
  • между ними остается расстояние;
  • итоговая жесткость конструкции получается меньше по сравнению с монолитом.

Бетонные изделия растяжению сопротивляются хуже, чем сжатию. Последнему подвергается верхняя часть перекрытия, а нижняя — удлиняется. Для увеличения сопротивления вдоль плиты размещают арматуру. Поэтому изделие в продольном направлении может прогибаться вниз.

Порядок укладки межэтажных ЖБИ определяется проектом и рабочими чертежами и отличается количеством опорных узлов.

По двум сторонам

При таком варианте укладки плиты перекрытия опирание осуществляется на 2 несущие стены, находящиеся друг напротив друга. Изделие помещают на стены поперечной узкой стороной.

Этот способ распределения нагрузок наиболее экономичный и простой в монтаже. Применять его следует, когда прогиб не выходит за допустимые значения. Разрешенная нагрузка — до 800 кг/м³. Метод подойдет для ЖБИ с маркировкой 1ПК, 2ПК, ПК с круглыми пустотами.

По трем сторонам

Опирание плиты перекрытия на стены возможно по 3 сторонам. В этом случае 2 коротких и одна из длинных граней задвигаются на стеновые несущие элементы.

При этом варианте расположения гнется только свободная часть изделия. Продольный каркас вступает в работу, принимая напряжение растягивания не по всей длине, а лишь у висящего фрагмента.

Способ используется для монтажа в углах, в зданиях П-образной формы несущих конструкций. Плиты делают с усиленными торцами и приемлемой нагрузкой до 1600 кг/м³, обозначают ПКТ.

По четырем сторонам

Наиболее жесткие плиты с маркировкой ПКК выполняются со всеми армированными торцами. Они характеризуются увеличенной несущей способностью.

Они стоят дороже и применяются в сложных конструкциях, когда присутствует необходимость распределить достаточно высокие нагрузки. Такой вариант подойдет, если в дальнейшем планируется ставить дополнительные надстройки.

На стены плита укладывается всеми 4 сторонами. Для строительства малоэтажных объектов такие изделия использовать нерентабельно.

Что такое углеволокно?

Углеродное волокно – это искусственный материал, который состоит из очень тонких нитей. Выравнивание кристаллов придает материалу невероятную прочность на растяжение. Используется в промышленности.

Впервые использование углеволокна датируется 1880 годом. Оно получилось в результате пиролиза хлопкового или вискозного волокна и отличались высокой пористостью и хрупкостью. После этого на недолгое время про углеродные волокна забыли, но вторичное его появление состоялось в 1958 год, когда велись поиски новых материалов. Углеродные волокна оказались одними из наиболее подходящих. Благодаря их термостойкости, хорошим теплоизоляционным свойствам, коррозионной стойкости к воздействию газовых и жидких сред, высокой удельной прочности и жёсткости.

В качестве клея стали использоваться специальное связующее – конструкционные адгезивы.

Усиление перекрытий ребристой конструкции

Перекрытие ребристого типа укрепляют аналогично плите из железобетона, используя указанные в предыдущем разделе стройматериалы и инструменты.

Для усиления необходимо выполнить следующие работы:

  1. Удалить отслоившиеся куски бетона между ребрами плит.
  2. Обеспечить доступ к элементам арматурного каркаса.
  3. Усилить решетку стержнями увеличенного диаметра.
  4. Покрыть стальную арматуру антикоррозионной смесью.
  5. Заделать трещины и дефекты в бетонной поверхности.
  6. Забетонировать перекрытие, обеспечив расстояние 5 см до поверхности арматуры.

Технологический процесс допускает формирование дополнительных ребер, повышающих прочность конструкции перекрытия. При этом новые элементы усиления формируются параллельно имеющимся ребрам с помощью разборной опалубки.

Как происходит усиление ребристого перекрытия и перекрытия Клейна?

Усиление ребристых перекрытий осуществляется так же, как и для железобетонных. Инструменты и вспомогательные средства одинаковы для работы. Но существует и другой метод, где применяется установка дополнительных ребер, которые устанавливаются параллельно имеющимся ребрам.

Схема усиления несущего перекрытия.

В том месте, где будет располагаться дополнительное ребро, над пустотелыми блоками заполнения убирается бетон. Далее в видимых блоках вырезается некоторая часть поверхности, где получается, что середина открыта. Следовательно, имеется пространство, куда можно устанавливать арматуру, а только потом бетонный материал.

Перекрытия Клейна — довольно редкое явление в строительном деле, но в своем время такое перекрытие имело большой спрос. До сих пор есть потенциальные застройщики, которые в своем здании хотели иметь именно такие перекрытия. Чтобы повысить несущую способность перекрытия Клейна, необходимо укреплять двутавровые стальные балки посредством усиления кирпичного заполнения. Для усиления потребуются такие инструменты и материалы, как:

  1. Сварочный аппарат.
  2. Бетономешалка.
  3. Отбойный молоток.
  4. Полосовая сталь.
  5. Бетон.
  6. Проволочная сетка.

Для усиления балки полосовая сталь присоединяется к полкам двутаврового профиля или же осуществляется так называемая набетонка по стальным балкам. Как становится ясно, усиление происходит посредством построения добавочного монолитного перекрытия. Также к балкам присоединяются специальные хомуты, стержни из стали, затем монтируется бетон.

https://youtube.com/watch?v=rAu_bu7vX8k

Нижние полки стальных балок следует обмотать проволочной сеткой, чтобы после их покрыть штукатуркой.

Необходимые расходники и инструменты

Сбор расходных материалов и набор инструментария зависит от типа перекрытия и технологических особенностей усиления.

Чтобы восстановить деревянную конструкцию, понадобится покупка:

  1. Досок и балок не тоньше 4 мм.

  2. Рубероида для гидроизоляции.
  3. Крепежных элементов с саморезами, гвоздями.
  4. Профильной отвертки с молотком.
  5. Антисептика.

Для усиления плит Кейна будет необходима:

  • арматурная проволока или сетка;
  • хомуты, полосы стали;
  • аппарат для смешивания раствора;
  • электросварка;
  • отбойный молоток с ломом.

Железобетонную основу усиливают с расходниками и инструментами:

  • электрическим перфоратором;
  • металлопрофилем;
  • древесиной для опалубки;
  • компонентами для бетона.

Строители стараются до начала работ собрать необходимые приборы, оборудование, инструменты, чтобы не было причин отвлекаться.

Усиление плиты перекрытия Клейна

Несмотря на былую популярность, данный вид перекрытия в настоящее время встречается редко. Однако некоторые застройщики при возведении объектов применяют проверенную временем конструкцию.

Конструктивные особенности перекрытия:

  • использование металлических балок двутаврового профиля, уложенных с интервалом 1-1,6 м;
  • применение профильного металлопроката с высотой сечения от 8 до 24 см в зависимости от величины нагрузки;
  • формирование плиты из керамического кирпича, опорной поверхностью для которой служат нижние полки двутавра.

Для выполнения работ подготовьте:

  • материалы для бетонного раствора;
  • арматурную проволоку или готовую сетку;
  • фиксирующие хомуты или стальные полосы;
  • бетоносмеситель;
  • электросварочный аппарат;
  • отбойный молоток или лом.

Для его монтажа используются двутавровые балки из стали

Обеспечение требуемой нагрузочной способности перекрытия Клейна и повышение прочности достигается различными способами:

  • усилением ранее установленного двутаврового профиля с помощью стальных накладок или металлических хомутов. Для фиксации металлических элементов усиления используется электросварка или резьбовой крепеж;
  • восстановлением прочностных характеристик кирпичной плиты путем армирования поверхности с последующей заливкой бетонного раствора. Толщина укладываемого на кирпичную основу слоя бетона составляет 3-5 см.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
