Технология крепления мауэрлата к газобетону

Обустройство армирующего пояса

Минимальный размер бетонной ленты составляет 200х150 м. Она крепится с внутренней поверхности стены.

Этапы установки:

  • сооружают опалубку по периметру дома. Фронтоны обрабатывают обязательно;
  • u-образные блоки создают железобетонный пояс;
  • из арматуры толщиной 10 мм собирают каркас. Арматура должна выступать на 4 см;
  • для жесткого крепления мауэрлтата на газобетон с интервалом в 1м устанавливают шпильки с резьбой. Их диаметр – 14мм;
  • блоки заполняют бетоном марки М-200;
  • через неделю можно снимать части опалубки и выполнять крепление мауэрлата.

Важно: на этапе подготовки к началу работ строители обязаны просчитать количество шпилек и будущее расстояние между ними. Точки крепления деревянной конструкции к стропилу и точки соединения с армирующим поясом должны размещаться в разных местах

Проверяют, чтобы число стропильных ног и шпилек было одинаковым.

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

  • защита от деформирования стен;
  • дополнительная жесткость газобетонной постройке;
  • регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Установка армопояса

Пошаговая технология производства армопояса следующая:

  1. Вначале следует соорудить по периметру дома опалубку.
  2. Следом производится армопояс из монолитных блоков.
  3. Потом собирается каркас из арматурных прутьев.
  4. Устанавливаются шпильки для крепления.
  5. Теперь все надо залить бетонным раствором.
  6. Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

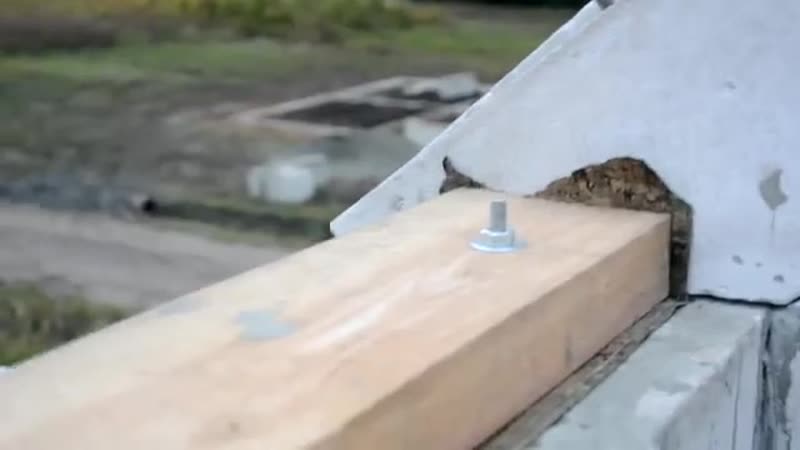

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

  • для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
  • его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
  • климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
  • Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон, точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

Подготовка деревянной конструкции

Брусья перед установкой обрабатывают антисептиками, предотвращающими гниение древесины. Бревно или брус сечением 100х100 мм или 150х150 мм оборачивают гидроизолирующим материалом. Для этой цели подходит битумно-полимерный гидроизоляционный материал. Рубероид не применяют.

Качественные материалы позволят создать прочную конструкцию. Дерево не должно иметь сучков и трещин. Влажность должна соответствовать строительным нормам.

Если застройщик использует «сырую» древесину, следует обеспечить возможность регулировать гайку анкера.

Эту операцию производят 1 раз в год в течение 5 лет. В этот период происходит интенсивная усадка влажной древесины. По мере высыхания брусьев подтягивать гайку придется все реже.

На этом фото вы можете наглядно увидеть один из способов крепления мауэрлата на стенах из газобетона.

Как перекрыть крышу рубероидом? Ответ на этот вопрос, вы узнаете, прочитав данную статью.

А в этой статье рассказывается про металлочерепицу Монтеррей.

Технология сооружения армпояса ↑

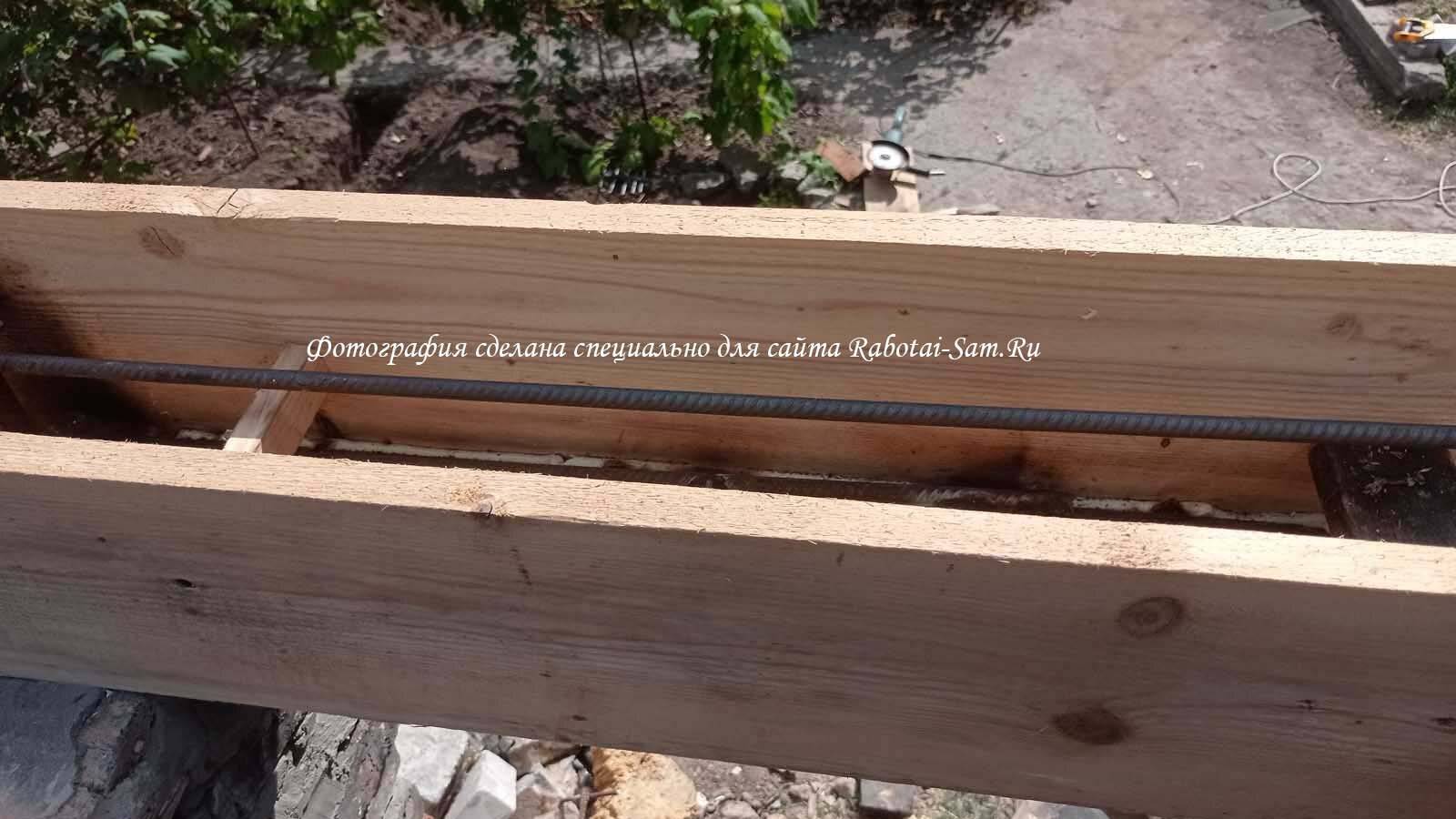

Монтирование опалубки

Опалубку можно делать различными способами, используя:

  • деревянные доски (плиты): их крепят к стене, используя бруски, и так же закрепляют сверху. Когда опалубку разбирают, то верхние из них вынимают. Что же касается нижних брусков, то они так и остаются в монолитной заливке.
  • боковые упоры;
  • резьбовые шпильки. Их устанавливают в отверстия, заранее просверленные в опалубке. Вырезаются трубки следующих размеров:

opalubka-1
opalubka_2
opalubka_3
opalubka-4

  •  соотношение диаметров трубки и шпильки следующие: внутренний первого немного превышает внешний второго,
  • долина и ширина армопояса должны быть равны.

Далее, шпильку размещают внутрь трубки таким образом, чтобы ее концы выходили через предварительно подготовленные отверстия. Всю конструкцию затягивают гайками, подложив большие шайбы. В монолитном бетоне в итоге должны остаться только трубки. Для этого, выполнив заливку армопояса бетоном, дают ему предварительного застыть. Далее, необходимо

  • открутить гайки,
  • разобрать опалубку,
  • выбить шпильки;
  • способ с U-образными блоками. Чтобы обеспечить монолитность пояса, их необходимо подрезать по углам здания;
  • с внешней стороны стены прокладывают ряд из 10-сантиметровых блоков, а внутри – несколько рядов кирпича, уложенного на ребро, или заменить их на доски.

Внимание!
Необходимо учесть, что стена на уровне армопояса требует утепления, особенно в случае опалубки из досок, поскольку бетон может зимой промерзнуть.

Верхний край опалубка выставляют строго в горизонтальной плоскости при помощи водяного уровня.

Установка арматурного каркаса

Сетка из арматуры представляет собой:

  • рабочие продольные стержни Ø 10–12 в количестве самое меньшее четырех штук;
  • промежуточные перемычки в виде хомутов из арматуры диаметром от шести до восьми миллиметров, размещенные с шагом в 200–400 мм.

Внимание!
Использование чрезмерно большого шага при размещении хомутов чревато смещением рабочих стержней при бетонировании, а это, в свою очередь, нарушит впоследствии правильную работу армпояса.

armatura_dlja_armopojasa-1
armatura_dlja_armopojasa-2
armatura_dlja_armopojasa-3
armatura_dlja_armopojasa-4

вязальную проволоку, которая их скрепляет. Следует отметить, что для соединения нельзя использовать сварку, поскольку она, с одной стороны, ослабляет арматуру, а с другой – создаются благоприятные условия для коррозии в этих местах.

В местах сопряжения и по углам стен сетку дополнительно армируют, чтобы прибавить жесткости этим участкам. Для этих целей используют загнутую арматуру и заводят на каждую из сторон на 300–400 мм.

Рекомендуем
Для армирования рекомендуется использовать композитную арматуру. Дело не только в том, что она дешевле, такой материал более легкий, он не подвержен загниванию, требует большего усилия на разрыв, с ним значительно проще работать.

Типы крыш

Для возведения крыш на пеноблоках используют все известные варианты. Пожалуй, их разделим на два типа – плоские и скатные.

С первым вариантом проблем нет. На стены укладывают плиты перекрытий, устраивают кровельный пирог. Нагрузочное воздействие равномерно делится по всем стенам.

Блоки, на которые опирают кровлю, будут в тех же условиях, если бы кладка стен возводилась дальше, и на них давили бы верхние этажи.

Вариантов скатных кровель больше:

  • односкатная;
  • двухскатная;
  • мансардная;
  • вальмовая либо четырехскатная;
  • пуловальмовая.

Нагрузочные воздействия от стропильных ног, если они укреплены сразу к стенам, будут точечными, по этой причине и создаются проблемы обустройства крепежных узлов крыши к пеноблочному материалу. Но сначала следует разобраться с особенностями стропильных систем.

Уже ясно, что основная деталь – стропила, соединенные обрешеткой и удерживающие кровлю. Их разделяют на две группы:

  • наклонные – оперты обоими концами на стену, стойки или мауэрлаты;
  • висящие – опираются только нижними концами, а верхние висят свободно. В комплексе с другими элементами могут образовать ферму.

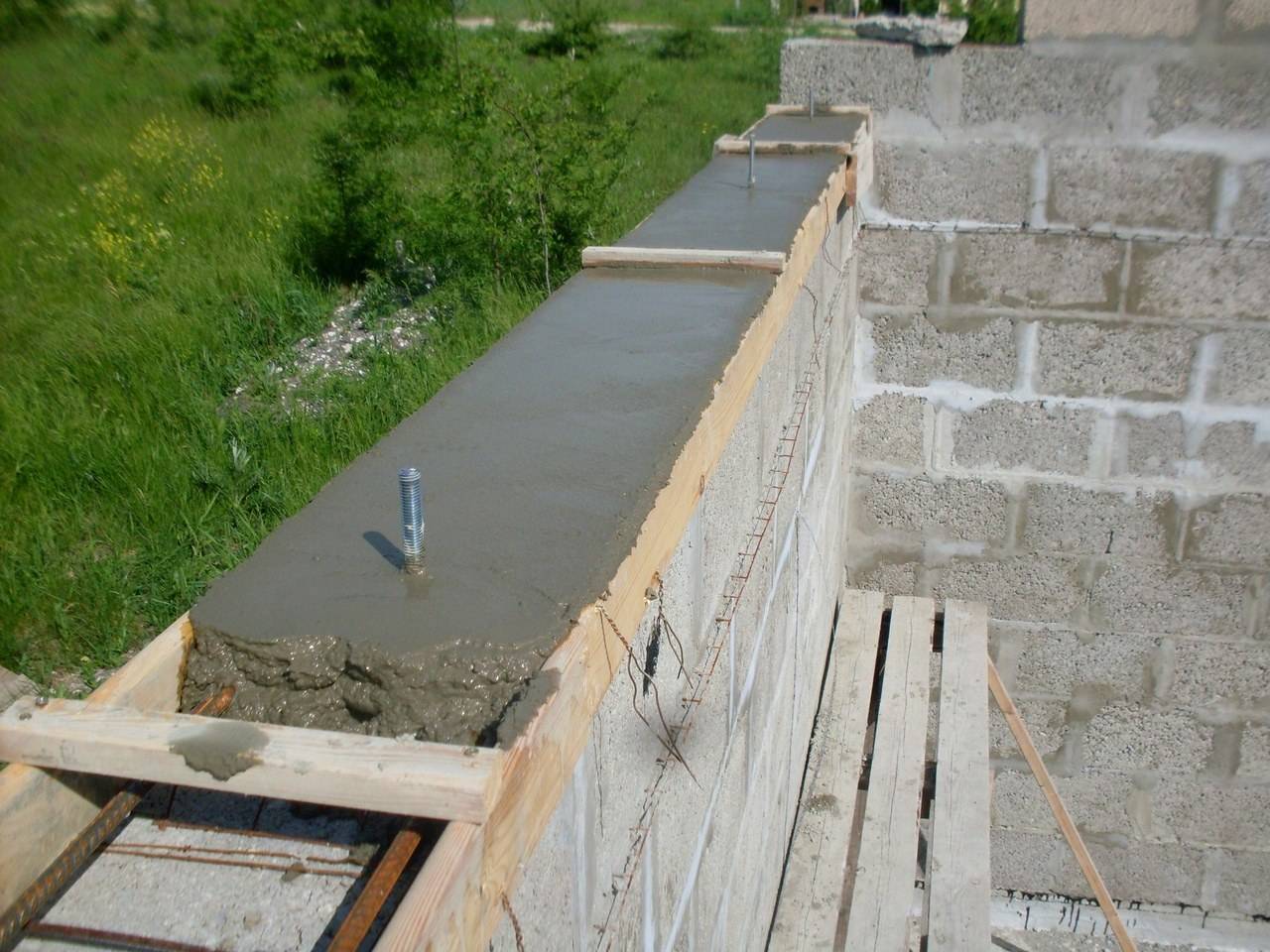

Армирование и заливка армопояса под мауэрлат

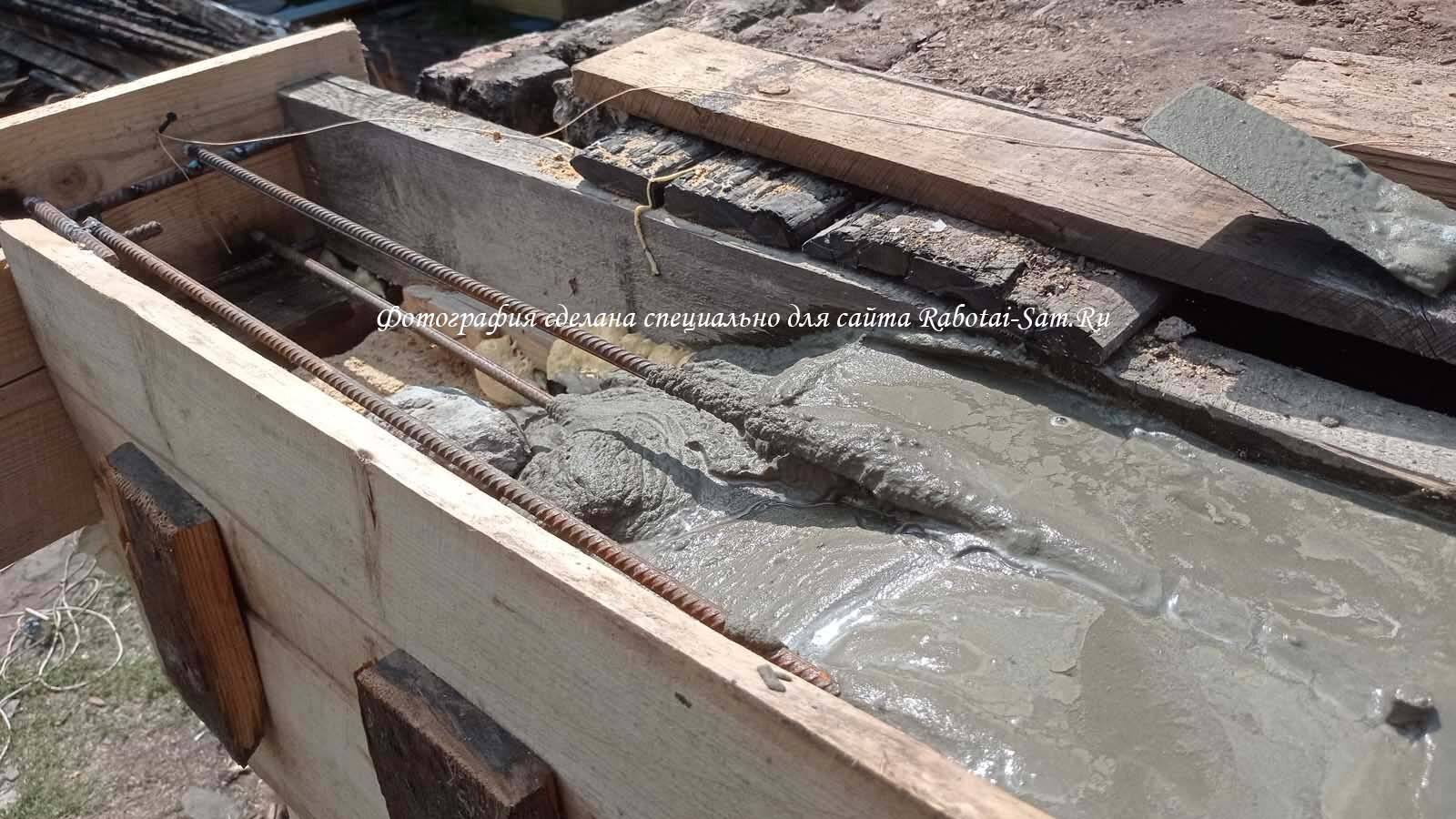

После того, как мы закончили все подготовительные работы, сделали опалубку, подождали пока засохнет пена, можно смело приступать к армированию армопояса и заливке его раствором. Эта процедура требует хорошей физической подготовки, ведь вёдра с раствором весят не мало, а их будет очень много. Но, перед всем этим нам необходимо сделать закладные шпильки для крепления мауэрлата к армопоясу и подготовить арматуру для вязки на стенах сверху.

ШАГ 1: делаем закладные для шпилек. Для изготовления таких закладных нам понадобится кусок металла и шпилька не менее 16 мм в диаметре. Экономить на этом не стоит, ведь на этих шпильках и будет держаться вся крыша! Шпильку лучше всего будет приварить к какому-то плоскому куску металла, уголку, швеллеру или другому любому плоскому и устойчивому элементу. Размещать такие шпильки будем через каждый метр. Именно так и будет выглядеть крепление мауэрлата к армопоясу шпильками.

ШАГ 2: вяжем арматуру. Теперь нам необходимо доставить арматуру (10-12 мм) и вязочные материалы на верх стены, уложить все в опалубку и начинать вязку арматуры. Её можно выполнять по принципу, как мы когда-то делали армирование фундамента под забор. Вяжем специальной вязальной проволокой, никакой сварки применять не рекомендуется! Делаем так, как показано на фото, и получится то, что нужно.

ШАГ 3: размещаем закладные шпильки. Как выше упоминалось, размещаем наши шпильки на расстоянии ровно 1 метр друг от друга. Верхние концы шпилек желательно замотать малярным скотчем или стрейч-пленкой для того, чтобы не испортить резьбу при заливке цементного раствора и можно было беспрепятственно прикрутить наш мауэрлат к армопоясу гайками.

ШАГ 4: проверка и заливка! Теперь нам осталось тщательно проверить всю опалубку на наличие дефектов, трещин или дыр, через которые может быть утечка раствора, если таковых не обнаружено, то можно смело начинать заливку. Для приготовления правильной смеси нам понадобится цемент марки 400, песок, щебень или гравий. Делаем раствор в соотношении 1:3:5 и начинаем заливку. Желательно делать все это очень быстро, чтобы армопояс был максимально крепким и однородным. В среднем, на заливку армопояса уходит от 40 минут до 1,5 часа! В этом деле нельзя медлить, а то переделывать будет уже поздно.

Ну вот мы и разобрались, как крепить мауэрлат к армопоясу. По истечению трех – пяти суток после заливки армопояса можно снимать опалубку и переходить к монтажу мауэрлата, стропил, обрешетки, кровельного материала. Возведение новой крыши – дело не из легких. Оно требует тщательной подготовки. Но, мы с удовольствием расскажем вам все тонкости в наших последующих статьях. Начинать будем из установки мауэрлата на армопояс, ну а потом уже будем идти дальше.

Наши статьи созданы для того, чтобы облегчить жизнь своим читателям, сэкономить деньги на работе мастеров. В нынешнее время их работа стоит очень дорого. Незачем платить, если все можно попробовать сделать собственноручно. При этом, никакой специализированный инструмент мы не используем. Обходимся всеми подручными средствами. Оставайтесь с нами, и мы расскажем вам не только о креплении мауэрлата…

Саморез и дюбель гвоздь

Для прочности метизы из высокотехнологичной стали покрывают разными защитными слоями, это зависит от дальнейшего применения саморезов. Серебристые оцинкованные считаются универсальными, их используют при любых разновидностях работ. Золотистые оцинкованные используются чаще внутри здания. Черные, покрытые оксидом, применяются только при внутренних работах.

Саморезы подбираются и по цвету, который подходит к цветовым решениям. На расходники золотистого цвета чаще всего крепятся всевозможные элементы (картины, подсвечники, кашпо и другие предметы декора). Производители предлагают для этих целей саморезы по газобетону с разноцветными шляпками, покрытыми антикоррозийным напылением. Для того чтобы скрыть цвет и объемы головки, предлагается специальная маскирующая фурнитура.

Саморезы классифицируются по следующим параметрам:

  • диаметр головки;
  • шаг (ширина) резьбы;
  • длина самореза.

Крепление анкерными болтами

крепление мауэрлата анкерными болтами

Этот способ является более сложным. Монтаж может производиться только анкерными болтами либо с дополнением армированного пояса по периметру здания. Если выполняется крепеж для кирпичной стены достаточно использовать только анкерные болты. Кирпич имеет достаточную жесткость для таких работ, но если речь пойдет о более мягких строительных материалах, тогда необходимо монтировать специальный пояс. Конструкция, полученная в результате армирования, будет обладать достаточными прочностными свойствами. Это наиболее актуально в том случае, когда производится крепление мауэрлата к газобетону или пеноблокам. При использовании таких строительных материалов обвязка армпоясом придает жесткости и выравнивает стены по горизонтали. Лучшим вариантом в этом случае будет использование U- образных блоков, которые при установке на узлы стен из пеноблоков по всему периметру образуют желоб.

Последовательность работ следующая:

  1. Производится сборка армированного каркаса. Для этого можно использовать арматуру диаметром 12 мм, которая будет перевязываться 6 миллиметровыми стержнями.
  2. В каркасе закрепляются анкера, соединенные вязальной проволокой. При этом они должны быть максимально расположены на одной линии.
  3. Заложенный в желоб арматурный каркас заливается бетоном.
  1. В брусе необходимо просверлить отверстия, которые будут совмещены с анкерами.
  2. Производится сборка и закрепление бревна его при помощи гаек и шайб.

            Крепление мауэрлата к кирпичной стене можно производить с помощью бетонных подушек, которые представляют собой монолитную конструкцию. Она выполняется в виде ямы, армированной тонкой арматурой и залитой бетоном. Расстояние между такими подушками в основании должно быть не более двух метров.

Можно ли обойтись без залива армопояса

Этот элемент обязателен при строительстве в сейсмических районах с расчётным значением более 7 баллов, на проблемных грунтах, фундаментах из сборного железобетона.

Армопояс позволяет не выходить за пределы рекомендуемых СНиП параметров и выполняет такие функции, как:

  • антисейсмические;
  • несущего элемента;
  • распределение точечных нагрузок;
  • связующий по стенам, вертикальным усилиям на каркас.

Рекомендуется для стен из газобетонных блоков устанавливать армопояс даже по верху фундамента. Он поможет сохранить геометрию каркаса при проседании или промывке грунта.

Как правильно — с армопоясом или без него

Индивидуальный жилой дом относится к 2 классу ответственности и 6 по долговременности эксплуатации. При строительстве из газобетонных блоков СП рекомендует не только устанавливать армопояс под мауэрлат, но и между каждым этажом. Причины этому неразрывно связаны с безопасностью.

Допускается (но не рекомендуется ни одним СП) монтаж мауэрлата по верху газобетонных стен без установки армированной балки для строений 3 класса ответственности и 10 категории долговечности. К ним относятся хозпостройки — гаражи, склады, помещения для содержания птицы и животных.

Когда дом устанавливается в зоне сейсмической активности менее 7 баллов, на надёжном основании заказчик может брать риски на себя, устанавливать мауэрлат на газобетонные стены. В проектах такое даже не рассматривается.

Самые эффективные способы крепежа обвязки под стропила

Мауэрлат мало поднять на стену и правильно уложить, нужно еще и прочно закрепить, для чего существует несколько распространенных методов. Самый простой – вмонтировать заранее в кладку вязальную проволоку не менее чем на уровне 4 шва сверху, оптимально – сквозь 5 шов, закрепить можно к армирующей сетке, тонкая полоса которой погружается в цементный раствор. Два конца достаточной длины выводят наружу по обе стороны стены или прямо сквозь ряды вверх, их обязательно должно хватить, чтобы скрутить поверх мауэрлата и обрезать лишнее. В самой балке просверливаются отверстия под проволоку, с шагом около 30 сантиметров.

Жесткое крепление стропил к мауэрлату за счет нашивки упора

Еще один способ – анкерные болты, но для их использования обязательно нужен армирующий пояс. Собственно, выше мы уже упоминали, что подобные крепежи можно просто укрепить на арматуре или специальной сетке и затем залить бетоном, чтобы вверх торчали концы с резьбой, обязательно достаточной длины. После высыхания раствора прикладывается брус мауэрлата, и делается разметка под сверление отверстий

Очень важно, чтобы места крепежей не совпадали с расположением стропильных ног в конструкции крыши

И, конечно, весьма популярен такой тип крепежей, как строительные шпильки. Собственно, это согнутые буквой Г металлические прутки, имеющие на конце длинной части резьбу. Бывают разновидности, у которых вместо короткой части просто наварена небольшая стальная пластина, приблизительно 5х5 сантиметров. Этой пластиной или загнутым отрезком шпилька закладывается в шов кладки на глубину нескольких рядов. Длинный конец прутка остается торчать ровно настолько, чтобы после укладки мауэрлата свободными оставались 2–3 сантиметра резьбы. Далее после укладки балки насаживается шайба и закручивается гайка. Шаг между шпильками, как и в случае с вязальной проволокой, должен составлять около 30 сантиметров.

Крепление строительными скобами

И еще один, наименее надежный способ – просто прибить строительными скобами к специально укрепленным в кладке отрезкам бруса. Собственно, в верхнем слое некоторые кирпичи замещаются по внутренней стороне отрезками бруса, равными целому строительному блоку или его половине (в комбинации с половинкой кирпича). Когда раствор застынет, древесина удерживается бетоном достаточно надежно. Далее выполняется разметка мауэрлата, в нем сверлятся отверстия под скобы, которые затем, после укладки балки, вставляются и несколькими ударами забиваются в деревянные закладки в стене. Однако такие пробки при некоторых обстоятельствах могут сдвинуться в кладке или даже полностью выпасть из нее.

Применение химических анкеров

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Процесс крепления жидких дюбелей выглядит так:

  1. В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
  2. Из ямки удаляют пыль и мусор, например, пылесосом.
  3. В отверстие заливают клеевой состав.
  4. Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
  5. Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
  6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

  • Крепление не утрачивает прочности в течение более 50 лет.
  • Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
  • Химический анкер отличается хорошей химической устойчивостью.
  • Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
  • Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
  • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
  • Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Крепление бруса на анкера и дюбеля

Одним из легких способов фиксации бруса к стене без армопояса является установка его на дюбеля или анкеры. Однако для газосиликата он малоприменим. Учитывая, что материал обладает повышенной хрупкостью, следует быть готовым к появлению трещины или скола при затяжке крепежного элемента. Это говорит о необходимости правильного подбора соединительных деталей.

Сегодня потребителям предоставляется большой выбор крепежных элементов, которые рассчитаны для газобетона. Однако разница в креплении мебели и мауэрлата к стенам б армопояса очевидна

Поскольку брус является несущим элементом стропильной системы, к его монтажу важно подойти основательно.

Удерживающие свойства газосиликатных блоков незначительны, поэтому следует выбирать анкера большой длины – от 30 до 50 см. Это позволит с учетом толщины мауэрлата надежно закрепить его на стене. Однако такие анкера стоят сравнительно дорого. Это тоже следует учесть.

Устанавливают мауэрлат на стену без армопояса в такой последовательности:

  • Надежно гидроизолировать брус. Для этого выбранный материал укладывают на газосиликат. Так исключают возможность образования очага сырости между верхним рядом стены и деревянным брусом. Лучше выбрать качественный рубероид. Он должен закрывать весь торец стены.
  • Укладка мауэрлата. Брус монтируют в соответствии с проектными данными. Затем его необходимо выровнять.
  • Разметка бруса. В процессе отмечают точки установки стропильных ног. Анкеры можно располагать в произвольном порядке, повторяя промежуток межу стропилами.
  • Затем в дрель вставляют перьевое сверло, а в мауэрлате выполняют сквозные отверстия. Опилки лучше сметать сразу, в процессе образования. Так они не будут засорять канал.
  • Затем используют перфоратор, оснащенный сверлом на 12 мм. Через отверстия в мауэрлате в стене просверливают каналы для анкеров.
  • После сверления отверстий в них необходимо поместить крепежные элементы. Затем их забивают молотком до упора шайбы в мауэрлат.
  • Напоследок ключом затягивают анкера, прижимая мауэрлат к стене без армопояса.

Такое соединение идеально подходит для бетонных стен. В случае с газосиликатом даже при длинных анкерах этот способ крепления мауэрлата без армопояса остается под вопросом.

Часто брус не имеет достаточной длины, чтобы уложить его на всю стену без армопояса одним элементом. В этом случае прибегают к сращиванию нескольких отрезков. Плотники с большим стажем могут создавать надежные соединения замкового типа. Однако для профессионала достаточно выполнить соединительный узел «вполдерева». Обязательно установить крепежные детали. Обычно выбирают анкеры или шпильки.

Аналогичным является и крепление по углам, в которых стыкуются брусья соседних стен без армопояса. Для них выбирают замковое соединение с затяжкой определенным видом крепежа. Кроме того, соединить все элементы мауэрлата в жесткую основу для стропильной системы получится при помощи скоб.

Обустройство армирующего пояса

Монолитный армированный пояс служит не только для крепления мауэрлата и распределения нагрузки кровли, но и для стягивания конструкции наружных стен в единую неподвижную систему.

Для газобетонных стен пояс усиления может быть выполнен двумя способами:

  1. Классический вариант с изготовлением и установкой щитов опалубки.
  2. С применением U-образных стандартных блоков.

Для устройства армопояса понадобится следующий набор материалов:

  • доска обрезная;
  • бруски 40 х 40 мм;
  • гвозди длиной 70-100 мм;
  • саморезы 3,5 х 70 мм;
  • U-образные блоки;
  • клей для газобетона;
  • стержневая арматура AIII, диаметр 10-12 мм;
  • гладкая арматура В-1, Вр-1, Ø 3-6 мм;
  • вязальная проволока — 0,5-2,2 мм;
  • бетон класса В15-В20.

Крепление балок к армопоясу.

  • ножовка;
  • молоток;
  • шуруповерт;
  • крючок для вязания арматуры;
  • гибочный станок;
  • вибратор для уплотнения бетона;
  • рулетка строительная.

По всему периметру несущих стен устанавливают опалубку, щиты которой крепятся на внешнюю и внутреннюю поверхность ограждающих конструкций и соединяются вместе с помощью брусков, стальных шпилек и отожженной проволоки.

В опалубку укладывают арматурный каркас, заливают внутрь бетонную смесь и уплотняют вибраторами. В такой последовательности выполняют устройство монолитного пояса.

Изготовление опалубки

Щиты опалубки изготавливают из досок толщиной 25 мм на деревянном каркасе из брусков 40 х 40 мм.

Высота изделий принимается равной размерам газобетонного блока и может составлять 250-350 мм с учетом напуска на стены здания. Длина секций зависит от условий установки конструкций (2-2,5 м).

Последовательность выполнения:

  1. Нарезка досок по заданным размерам.
  2. Разметка и распиловка бруса для каркаса и перемычек.
  3. Изготовление щитов.
  4. Подготовка стяжных хомутов, шпилек.
  5. Предварительная сборка коробов на ровной площадке.
  6. Подъем секций и установка на верхний срез кладки.
  7. Крепление щитов перемычками.
  8. Стыковка отдельных сегментов по всему периметру здания.

Если по проекту предусмотрена конструкция монолитного пояса из стандартных газобетонных изделий, то последний ряд кладки выполняется с применением блоков U-образной формы.

Армирование пояса

Арматурный каркас для монолитного пояса изготавливают из горячекатаных стальных стержней класса A-III диаметром 8-12 мм. Стыковку отрезков выполняют при помощи вязальной проволоки Ø 0,5-2,2 мм. Хомуты для сборки каркаса делают из проволоки В-I и Вр-I.

Сборку конструкций производят на специальных столах или на ровной площадке с применением упоров.

Производство металлического каркаса:

  1. При помощи гибочного станка из гладкой арматуры готовят хомуты для металлических продольных стержней. Концы деталей стягивают вязальной проволокой.
  2. Из отрезков длиной 0,8-1,2 м изготавливают поворотные соединительные элементы для стыковки стержней на углах здания.
  3. Затем берут 4 прута и продевают их в вертикально установленные хомуты. Распределяют их по углам каркаса и стягивают проволокой.
  4. Сборку конструкции начинают с центра сегмента, постепенно продвигаясь к концам секции.

Арматура армопояса под мауэрлат.

Готовые элементы поднимают на стены и укладывают в опалубку. Арматурный каркас должен быть прикреплен к основанию таким образом, чтобы между деревянным щитом и стальным стержнем оставалось расстояние, равное 25-50 мм. Смещение от центральной оси наружной стены допускается не более чем на 10 мм.

После армирования укрепляют щиты опалубки, проверяют вертикальный и горизонтальный уровень конструкции и готовятся к приему бетонной смеси.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
