Особенности конструкции муфельной печи

Виды и условия обработки сырья

Основные способы обработки материалов в самодельной камере — это:

  • Обжиг керамики
  • Закалка металлических изделий
  • Плавка цветных металлов

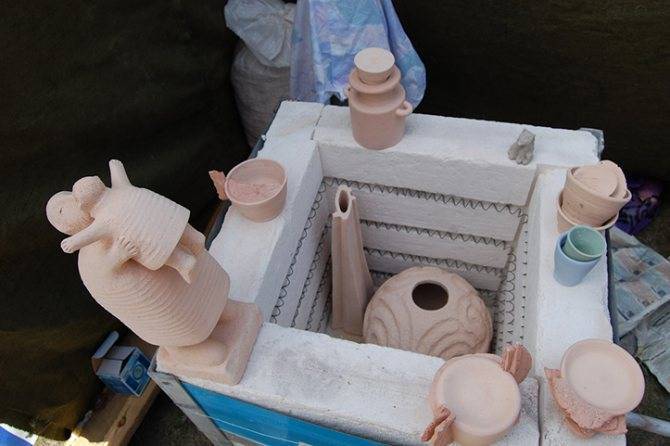

Обжиг керамики

Процесс получения готовых керамических изделий связан с обжигом заготовок из сырой глины и последующим покрытием их глазурью. В домашних условиях сделанная муфельная печь своими руками может производить обжиг сразу нескольких экземпляров посуды и других поделок

В термообработке важно выдержать ровный режим нагрева камеры. Теоретически обозначить точные временные рамки обработки материала при определённой температуре невозможно — это достигается практическим путём

Материалы из глины, помещаемые в домашнюю муфельную печь для обжига, делят на 3 группы:

Фарфор

Высохшую глину подвергают термообработке в два этапа. Первичный обжиг производят в интервале от 800 0 С до 1000 0 С. Глина набирает прочность и обретает пористость. Затем её окунают в ёмкость с глазурью. Повторный обжиг осуществляют при разных температурах, в зависимости от назначения:

  • натуральный фарфор — 1400 0 С
  • столовый — 1350 0 С
  • сантехнические детали — 1250 0 С

Фаянс

Применение тугоплавкого сырья при обжиге практически не образует жидкой фазы. Для созревания черепка изделия его обрабатывают при температуре 1200 — 1250 0 С. Повторная термическая обработка с нанесённой глазурью производится при нагреве 900 — 1000 0 С. Если требуется нанести роспись, то в третий раз возвращаются к первичному уровню температурного режима.

Майолика

Используют красные тугоплавкие глины. Термообработка требует точного соблюдения режима нагрева. При нагреве 950 0 С получаются рыхлые непрочные изделия. При нагреве 1050 0 С, сырьё спекается в непригодную, плотную стекловидную массу. Чтобы точно выдержать степень нагрева 1000 0 С, необходимо встроить в камеру термопару с подсоединением печи к цифровому дисплею.

Повторный процесс обработки глазурованных материалов производят при температуре 900 — 950 градусов.

Закалка режущих металлических изделий

Упрочнение режущих поверхностей стальных инструментов путём термообработки называют закалкой металла. Закаливание металлических изделий делали люди с древних времён. Суть процесса заключается в обжиге металла до получения изменения структуры кристаллической решётки (полиморфное преобразование).

Металл доводят в нагревательной камере до раскалённого состояния при температуре 750 −850 0 С. Следует отметить, что некоторые марки стали закаляют в условиях более высокого нагрева, в пределах от 1250 до 1300 градусов. Затем печь для закалки освобождают от раскалённых изделий, которые после подвергают резкому охлаждению в масляной среде или в воде. Таким образом добиваются повышения твёрдости металла.

Данный процесс важен для упрочнения режущих поверхностей стальных инструментов (ножей, свёрл, зубил, фрез и прочего). Закалку (отпуск) лучше производить в масляной среде. При отпуске раскалённого металла в воде, его поверхность покрывает масса пузырьков пара, что замедляет процесс.

Как правило, закалке подвергают готовые инструменты или заготовки из нержавеющей стали. Для этих изделий обычно не требуется закалочная камера большого объёма, поэтому лучше всего для этого подходит муфельная печь из предохранителя. Описание создания такой конструкции будет дано ниже.

Плавка цветных металлов

Муфельную печь удобно использовать для плавки цветных металлов, но к олову и свинцу это не относится. Температура их плавления настолько низка, что достаточно воспользоваться газовой горелкой бытовой кухонной плиты.

Для того чтобы расплавить такие металлы, как медь, бронзу и латунь, потребуется нагревательная ёмкость. Жидкую массу металла получают в тигле, которую затем заливают в специальные формы. Домашние мастера льют различные элементы декора светильников, мебели, статуэтки и многие другие поделки.

Температура плавки цветных металлов:

  • медь — 1080 0
  • бронза (в зависимости от марки) — от 930 0 до 1140 0
  • латунь в пределах от 880 до 950 градусов

Купить муфельную печь или сделать ее самостоятельно

Разобраться, как пользоваться муфельной печью, вполне возможно самостоятельно, а вот как изготовить данный прибор – понять не совсем просто. Рассмотрев даже неполный перечень необходимых исходных материалов и схематическое описание процесса сооружения дает понять, что самостоятельное изготовление муфельных печей – дело достаточно сложное. Рынок же предлагает большой выбор самых разных их моделей, что позволяет найти лучший вариант.

Что значит муфельная печь, выполненная в строгом соответствии с технологическими требованиями, знают работники лабораторий, цехов и мастерских – оборудование не только ускоряет множество процессов, но и позволяет выполнять их с предельной точностью.

Изготовление муфельной печки в домашних условиях

Как сделать муфельную печь своими руками

Независимо от того, по какой схеме изготавливается муфельная печь, конструкция прибора будет состоять из следующих элементов:

  • Муфель. Делать его самому лучше и не пытаться, т.к. нужна керамика с высокой теплопроводностью, которую могут обеспечить лишь присадки из редких металлов. Выйти из положения поможет приобретение готовой керамической посуды в магазине лабораторного оборудования.
  • Огнеупор. В качестве первого слоя можно положить асбестовые плиты и волокно, а также шамотный кирпич, что по стоимости будет дешевле всего. Для связки лучше взять огнеупорную смесь для кладки.
  • Корпус. Многие «самодельщики» используют старые холодильники, которые обязательно укрепляют, особенно дно. Это можно сделать с помощью обварки стальным прямоугольным уголком.
  • Нагревательный элемент. Есть готовые спирали, но при желании можно намотать их самостоятельно из нихромовой или фехралевой проволоки.

Инструменты и материалы для изготовления муфельной печи

Применение муфельной печи актуально в различных сферах. В зависимости от условий эксплуатации и типа обрабатываемых образцов, для производства оборудования применяются:

  • Конструкционные стали. Они используются для изготовления корпуса (кожухи), опоры, дверцы и некоторых других элементов.
  • Высокоглиноземистые материалы и огнеупорное волокно. Их применяют для сооружения рабочих камер – муфелей.
  • Нихром, фехраль, вольфрам, молибден, тантал. Эти и другие материалы служат основой для нагревательных элементов муфельной печи.
  • Волокнистые прессованные блоки. Они составляют высокоэффективную термоизоляционную оболочку (футеровку).

Обязательное условие для используемых материалов – экологичность, жаростойкость и ударопрочность

В качестве инструментов для создания муфельной электро печи применяют:

  • Дрель и набор сверл.
  • Болгарку, отрезные и шлифовальные круги.
  • Сварочный аппарат, электроды, струбцины и магнитные уголки.
  • Ножовку.
  • Шуруповерт.
  • Рулетку, металлическую линейку и строительный угольник.

Пошаговый процесс изготовления муфельной печи

Прежде чем приступить к конструированию, подготовьте чертеж муфельной печи, все данные в котором будут выведены при помощи формул и точных вычислений. Убедитесь, что у вас имеются все необходимые комплектующие и приспособления. После подготовки составных частей начинают их подгонку, среди многочисленных этапов которой:

  • Укладка кирпичей на дно и стенки будущей муфельной печи.
  • Уплотнение двери, которое можно осуществить с помощью силикона, а иногда создают винтовое запирающее устройство.
  • Прокладка нагревательной спирали и т.д.

При выборе оптимального объема рабочей камеры учитывайте размер объектов, которые будут обрабатываться

Технология постройки муфельной печи

Порядок выполнения работ горизонтальной ли вертикальной муфельной печи аналогичен, различие состоит в расположении элементов печи.

  1. Корпус муфельной печи выполняем из листового железа. Вырезаем болгаркой прямоугольную полоску нужного размера, сгибаем ее в радиус и при помощи сварки герметично завариваем шов. Для предотвращения образования коррозии можно покрыть металл несколькими слоями огнеупорной краски. К полученному цилиндру привариваем дно. Для этого вырезаем из листа стали круг необходимого диаметра, равного диаметру цилиндра. Укрепляем стенки и донышко металлической арматурой. Корпус выполняем такого объема, чтобы внутри можно было разместить термозащитный слой и огнеупорный кирпич.
  2. В случае если для корпуса используется старый холодильник, аналогично укрепляем его донышко и стенки металлическими уголками или трубками.
  3. Внутреннюю часть корпуса выкладываем толстым слоем базальтовой ваты.

  4. Для изготовления внутреннего термослоя (аккумулятора тепла) используем шамотный кирпич (огнеупорный).  Задача состоит в состыковке кирпичей в количестве семи штук в форме трубы, которая будет в дальнейшем служить рабочей камерой печи.

  5. Для этого раскладываем кирпич в ряд и делаем на каждом кирпиче разметку, по которой будем производить резку. Форма кирпичей после резки должна позволять собрать все кирпичи в форме полой трубы. Обрезку производим болгаркой. Для удобства кирпичи нумеруем. После обрезки собираем их вместе и закрепляем проволокой, проверяя правильность резки. При необходимости подправляем форму, добиваясь точности.

Помещаем образовавшуюся кирпичную трубу в корпус со слоем теплоизоляции.

Далее на внутренней поверхности кирпичей необходимо пропилить канавки под проволоку.

Канавки под проволоку

Но прежде из мотка нихромовой или фехралевой проволоки необходимо сделать спираль диаметром около 6 мм. Для этого наматываем проволоку на основу (карандаш, сварочный электрод или тонкий металлический пруток).Достаем кирпичи и вновь выкладываем их на ровную поверхность в ряд.

Прикладываем спираль, делаем разметку под будущие канавки, которые будем вырезать в кирпичах болгаркой. Правильность линий проверяем строительным уровнем. В конечном итоге внутри рабочего пространства проволока будет уложена по спирали от дна к вершине рабочего пространства

Важно, чтобы витки не соприкасались друг с другом, иначе будет замыкание

Спираль в муфельной печи

Чтобы вывести концы проволоки за пределы рабочей камеры и подключить их к автомату, между двумя соседними кирпичами вставляем три тонких длинных отрезка керамической плитки с пропиленными в них тонкими каналами под проволоку.

Каналы под проволоку из муфельной печи

Применение таких керамических выводов в дальнейшем позволит легко производить ремонтные работы муфельной печи.

Коммутация электрической части с тремя ступенями мощности

  • для первой ступени мощностей необходимо два контура спиралей включать последовательно;
  • вторая ступень подразумевает отдельное подключение нижней спирали;
  • третья ступень мощности – параллельное включение двух контуров.

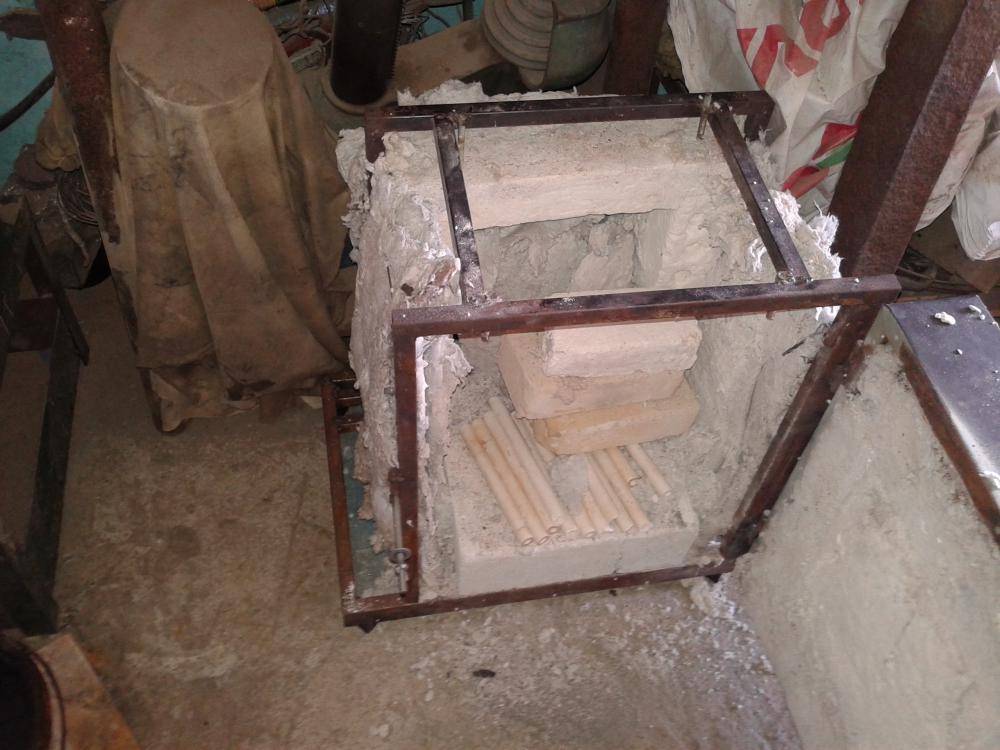

Готовую конструкцию рабочей камеры помещаем в корпус со слоем теплоизолирующего материала и одним кирпичом, уложенным на дно, обмазывая его огнеупорной (печной) глиной или огнеупорным клеем.

Чтобы вывести керамические каналы за пределы корпуса, сверлим в нем отверстия.

Делаем корпус и обмазываем шамотной глиной

Крышку выполняем из листовой стали, вырезая ее по размеру печи и закрепляя на ней печной глиной огнеупорный кирпич. Сверху привариваем щеколду, ручки и навесы. Для герметичности по краям крышки и на примыкающие стенки муфельной печи наносим слой термостойкого силикона, предварительно тщательно обезжирив поверхности.

Муфельная печь в работе

После полного высыхания печи подключаем проволоку к электрическому автомату со стабилизатором и проводим ряд испытаний, настраивая мощность накала спиралей и температуру в рабочем пространстве увеличивая или уменьшая напряжение сети.

Во время работы печи дверцу необходимо плотно запирать.

Виды муфельных печей

Муфельные печи классифицируют по нескольким признакам. По способу нагрева их делят:

электрические;


Электрическая муфельная печь

газовые.


Газовая муфельная печь По виду защитной атмосферы:

  1. Воздушные (муфель ограничивает смешивание воздуха между рабочим пространством и нагревателями).
  2. Вакуумные (внутри муфеля создают разреженное пространство — вакуум).
  3. Печи со специальной атмосферой — пространство внутри муфеля заполняют специальным газом (инертным, азотирующим, восстанавливающим и др.).

Рабочая температура внутри печи может варьироваться от +400ºC до 2500ºC. По этому признаку муфельные печи классифицируют на типы:

  1. Для умеренного нагрева — до 500ºC.
  2. Для средних температур — до 900ºC.
  3. Для высоких температур — до 1400ºC.
  4. Для сверх высоких температур — до 2000-2500ºC.

Необходимые материалы

Непосредственно для изготовления печи понадобятся материалы:

  • шамотный кирпич
  • спираль на полтора кВт
  • жаропрочная глина или мертель

После ее изготовления она помещается в кожух. Его можно сварить из 2 или 3 мм листов стали. Размеры его берутся исходя из размеров печи. Также в виде кожуха можно использовать старую газовую или электрическую духовку, предварительно удалив с нее все пластиковые детали и элементы. Место между печью и кожухом заполняется изолирующим материалом, таким как минеральная вата.

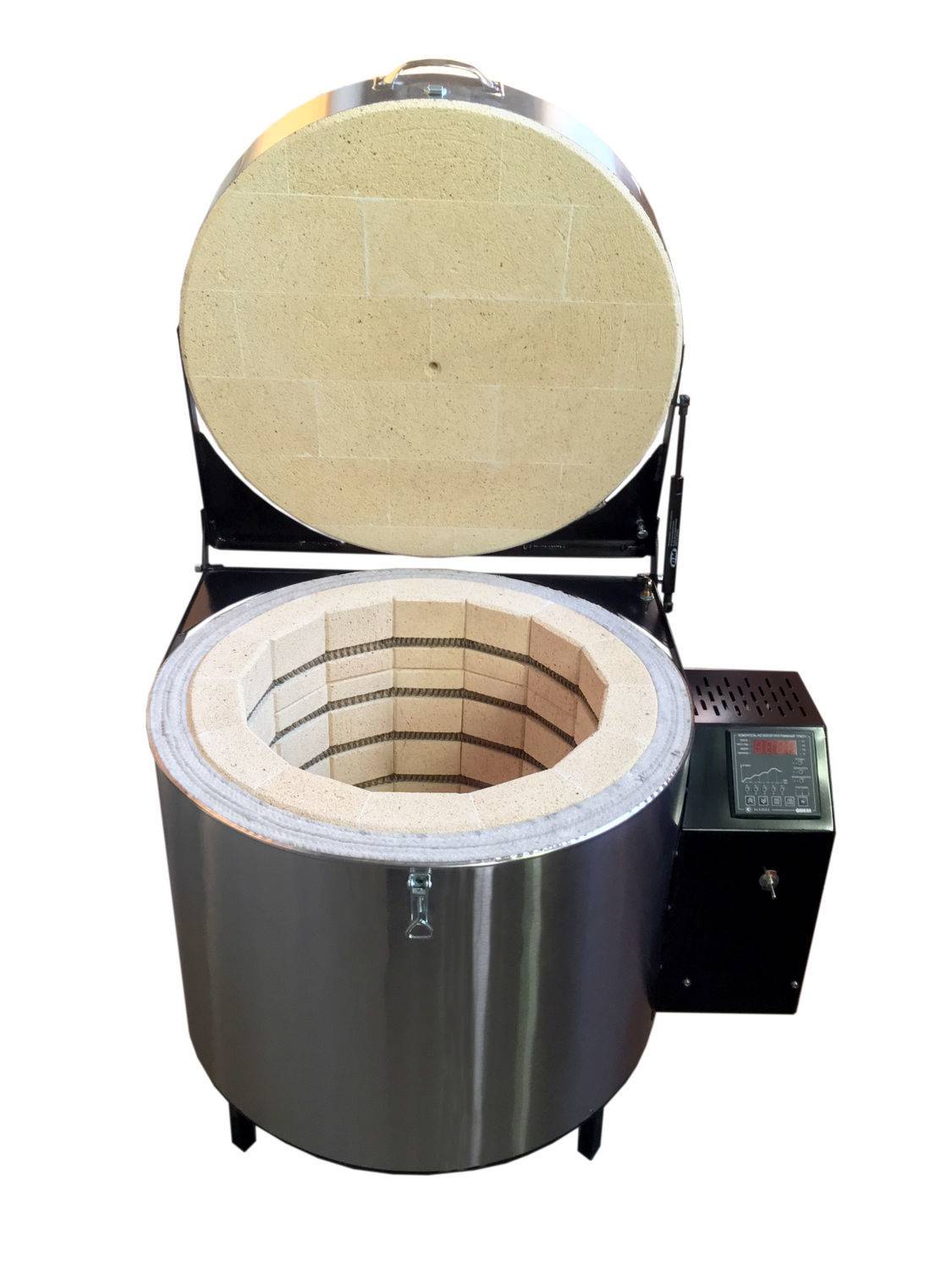

Для работ по обжигу керамики лучше подходят печи с вертикальной загрузкой. В печах где преимущественно работы будут вестись с плавкой, закалкой или прочей обработкой металлов следует контролировать процесс нагрева изделия путем применения термодатчика, загрузка в такие камеры заготовок производятся горизонтально.

Рассмотрим пошагово пример выполнения муфельной печи

В данном случае для кожуха используется старый железный прямоугольный бак. Его следует немного доработать и он будет полностью пригоден для своей роли. Обрезав болгаркой край от бака, на котором круглое отверстие, шириной 5-10 см. По краям сверлим отверстия для крепежа дверцы к корпусу на завесах.

Работу следует начать с планирования: Собрать из кирпича печь на сухо, сделать на нем изнутри разметку, в тех местах, где нужно будет уложить спираль. В кирпиче по произведенной ранее разметке, с помощью дрели, используя победитовое сверло, следует сделать углубления. На иллюстрации ниже дрель поставлена под углом к пазу, именно так оптимально можно достичь требуемого результата.

Подготовленный кирпич складываем в печь, из уголка следует выполнить внешний каркас для нее. В пазы вкладываем спираль. Обмазываем всю конструкцию раствором мертеля на воде. Замазать следует все щели.

Далее следует сделать электронный блок, который будет управлять нагревом спирали. При чем нагреваться печь будет не просто, а это будет ступенчатый нагрев. Для этого используется ступенчатый терморегулятор. Под муфельную печь следует изготовить подставку во избежание потерь внизу. Рамка из уголка вырезается и сваривается по углам, по бокам на нее привариваются ножки, также из уголков. Сверху навариваются ряд из пластин.

Используем специальную стекловолоконную термоусадку. Она служит для защиты термопары, характеристики которой следующие: хромель-алюмель (ТХА) диаметр 0,5 мм, длинна 1м. Также используем керамическую трубочку с двумя отверстиями под термопару. Потребуется еще толстая термоусадка, для питания спирали. На термопару одеваем теплостойкий кембрик из стекловолокна, ее концевик вставляем в керамическую трубочку. Вверху печки, обычным сверлом делается отверстие и туда надо вставить термопару и замазать мертельным раствором. Дать просохнуть.

Для подключения потребуется специальный термостойкий провод для электрических печей. Обмазанная печь прячется в кожух, ее теплоизоляция будет обеспечиваться базальтовой ватой. Вверху корпуса кожуха нужно сделать отверстие для вывода проводов питания и термопары для управления ею. Перед окончательной упаковкой в вату следует сделать тестовое подключение печи.

Само устройство устанавливается на лист асбеста. Укладку ваты следует проводить в медицинских перчатках. Блок управления для печи. Далее приступаем к изготовлению блока управления печью.

Набор комплектующих состоит из:

  • корпуса (взят от маленькой электрощитовой)
  • контактер электромагнитный (в данном случае еще «советский»)
  • клемники (один керамический для соединения спирали нихромовой из муфельной печи к проводам питания, и побольше из огнестойкой пластмассы для основной коммутации)
  • автомат на 16А; болты, гайки, гравера; провод с толстым сечением и вилку
  • терморегулятор Профиль-М-1К многоступенчатый одноканальный

Терморегулятор может нагревать по сложному графику, можно задавать время и температуру нагрева в этот интервал.

Так выглядит готовое устройство:

Особенности конструкции

Благодаря особому внутреннему строению печи, она быстро нагревается и при этом долго сохраняет тепло. Историки утверждают, что помпейская печь появилась на Пиренейском полуострове и изначально использовалась именно для приготовления открытого пирога с сыром, где для обогрева помещения конструкция была не нужна.

Оформление помпейской печи

Позже она получила распространение и по всему миру. Ее еще называют неаполитанская, итальянская печь, тандыр.

Помпейская печь не только станет идеальной конструкцией для приготовления пиццы, пирогов и хлеба, но и украсит любой загородный участок. В сочетании с беседкой или мангалом, она становится настоящим ландшафтным украшением, становясь излюбленным местом отдыха всей семьи.

Печь во дворе

В основном такую печь устанавливают на загородных участках на улице, в зоне барбекю, в саду на открытом воздухе, но при желании и внесении некоторых технических доработок, помпейскую печь можно возвести и в доме. Для этого, конечно, придется предусмотреть не только надежный прочный фундамент, но и дымоход.

В этой статье мы рассмотрим классический вариант строительства итальянской печи на открытом воздухе. Прежде чем приступить к пошаговой инструкции, хочется предупредить, что кладка помпейской печи – очень непростое и дорогостоящее мероприятие.

Но если вы все правильно выполните, то такая печь будет радовать вас не один десяток лет, придавая аутентичный вид даче и помогая готовить вкусную домашнюю выпечку. Благодаря нашей понятной и простой инструкции, осилить кладку помпейской печи своими руками сможет даже новичок.

Устройство помпейской печи чем-то схоже с конструкцией древней славянской печи.

Конструкция помпейской печи

Но, в отличие от традиционной русской печи, она гораздо быстрее нагревается. Готовить пироги в ней можно уже буквально через 30 минут после разогрева, в то время, как русской печи понадобится не менее 3-4 часов, прежде чем достичь оптимальной для приготовления еды температуры.

Такая скорость разогрева в помпейской печи достигается благодаря меньшей термальной массе. Слой кирпича, который нагревается, составляет всего 12 см. Уже за 45 минут после растопки, температура в этой печи достигает 260 градусов, а через час — 370 градусов.

Каким образом происходит распределение температуры в помпейской печи?

 Через 30 минутЧерез 45 минутЧерез 60 минутЧерез 90 минут
Наружная часть свода150260370370
Внутренняя часть свода315370370370

Особенностью и главным преимуществом помпейской печи является то, что в ней можно приготовить практически любое блюдо за короткое время. Благодаря большой температуре, которая достигается внутри свода, в ней отлично выпекается пицца и хлеб. Особую пикантность выпечке придает дым.

Отлив корпуса муфельной печи

Кожух печи мы будем изготавливать из двух жестяных тазов. Первый будет служить основанием, а второй обрежется, и будет служить в качестве крышки с вентиляционным окошком. Корпус необходимо делать из огнеупорного материала. В данном случае им будет выступать раствор, приготовленный из огнеупорной глины, песка и цемента, смешанных в равных количествах.

В боковой стенке кожуха и в муфеле вырезаем отверстие для насадки горелки, которая будет проводить пламя в рабочую камеру печи, затем на основание таза выкладываем толстым слоем часть раствора, он будет служить основным упором для муфеля. Устанавливаем муфель служащий рабочей камерой (в данном случае это труба из огнеупорного материала) и насадку горелки.

Затем, пространство между муфелем и кожухом засыпаем приготовленным раствором. Таз, который обрезан под крышку также заполняется до краев огнеупорным раствором. При заливке крышки для печи, в ней необходимо предусмотреть вентиляционное отверстие.

Готовый корпус печи.

После того, как все подготовительные работы завершены и в кожух залит огнеупорный раствор, готовому корпусу необходимо дать выстоятся (высохнуть) 1-2 недели.

Когда корпус затвердел, необходимо собрать печь и прокалить ее пару раз при небольшой температуре. Для этого необходимо собрать горелку, вкрутить ее в насадку, забетонированную в корпусе печи, подсоединить к горелке газовый шланг от баллона с газом, со всеми необходимыми элементами (огнепреградительный клапан и газовый редуктор), открыть вентиляционное окошко в крышке и зажечь горелку. После того, как прокаливание будет произведено несколько раз, можно приступать к испытаниям муфельной печи собственного производства.

Необходимо чтобы в рабочей камере печи поднялась температура. Этого добиваются увеличением или уменьшением подачи газа. Когда температура становится достаточно высокой, через вентиляционное окошко можно заложить в печь первый «опытный» брусок алюминия, ну или кусок алюминиевого профиля.

Вам будет приятно наблюдать, как после стольких стараний он начнет плавиться.

Наконец, можно с уверенностью сказать, что вы добились поставленной цели – расплавить металл. Теперь у вас есть не только желание, но и возможность чинить поломанные вещи, механизмы и вообще любое оборудование у себя в гараже, ведь из расплавленного металла можно отливать не только слитки.

Вы вполне можете отливать черновые заготовки деталей, которые после соответствующей обработки будут практически неотличимы от настоящих.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Температура нагрева муфельной печи

При выборе муфельной печи в первую очередь следует обращать внимание на температурный режим камеры нагрева. Ведь от температуры напрямую зависит область использования нагревательной установки

Очень часто муфельные печи используются для плавки металлов и сплавов. Если мастер имеет дело с какой-то определенной группой металлов, то нет смысла переплачивать за печь с более высокой температурой нагрева.

Ювелиры чаще всего сталкиваются с необходимостью плавки:

  1. Серебра
  2. Золота
  3. Меди

Температура плавки серебра составляет 960,8 ˚С. Золото плавится при температуре 1063 ˚С. Медь является немного более тугоплавкой, для нее нужно 1083,4 ˚С. Если же ювелир использует в украшениях платину, придется брать более мощную печь, ведь этот металл плавится при температуре 1768 ˚С.

Если мастер имеет дело с плавкой железа (сталь или чугун), то печь должна нагреваться до 1539 ˚С. Для плавки свинца и алюминия можно использовать нагреватели попроще. Свинец начинает «плыть» уже при температуре 327,5 ˚С, а алюминию нужна температура 660,1 ˚С.

Нередко муфельные печи используются просто для термообработки металлических заготовок, а не для их расплава. Термообработка по большей части предназначена для изделий из стали. В качестве термообработки могут использоваться следующие технологические операции:

  1. Отжиг
  2. Закалка
  3. Нормализация
  4. Отпуск

Непосредственная закалка стали проводится при температуре 1000-723 ˚С. Но процессу закалки обычно предшествует отжиг и нормализация, которые проводятся при температуре 1000—1130 ˚С. Благодаря отпуску сталь избавляется от внутренних напряжений, данный вид температурной обработки проводится в диапазоне нагрева 800-500 ˚С.

Стоит отдельно заметить, что для закалки стальных заготовок металл подвергается нагреву в защитной среде. Для удешевления производства вместо инертных газов могут использоваться жидкости. Закалка стали нередко производится в масле и растворе едкого натра (каустическая сода).

Что еще нужно знать про виды муфельных печей.

Что это такое?

Назначение муфельной печи — создание высоких температур для термической обработки материалов:

Источником тепловой энергии у муфельных печей является электричество или газ. Первый вариант удобнее с практической точки зрения, но гораздо затратнее в финансовом отношении — во время работы электрические муфельные печи расходуют большое количество электроэнергии.

Мнение эксперта
Левин Дмитрий Константинович

Газовые модели обходятся дешевле, но требуют подведения топливных коммуникаций, соблюдения правил эксплуатации газовых приборов и прочих административно-технических норм. Поэтому, большее распространение получили промышленные и лабораторные муфельные печи, работающие на электрической энергии.

Конструкция

Муфельная печь состоит из нескольких элементов, соединенных в единую конструкцию:

  • внешнюю часть печи представляет корпус (кожух). Это прочный, обычно металлический короб, образующий емкость для размещения внутренних элементов печи, а также несущий дверцу с запорным устройством;
  • слой теплоизоляции. Это важный элемент, по степени значимости сопоставимый с источником тепловой энергии. От качества и рабочих показателей теплоизоляции зависит КПД печи, способность сохранять тепло и общая работоспособность всей конструкции. Теплоизолятор, как правило, состоит из двух слоев — основного (топка из шамотного кирпича) и дополнительного (слой базальтовой ваты или перлита);

В муфельных печах советского производства часто использовался дополнительный слой изоляции из асбестового полотна. Сегодня такая изоляция не используется, так как при нагревании асбест активно выделяет канцерогены, крайне опасные для людей.

нагревательный элемент. Используют спирали из нихромовой проволоки (сплав хрома и никеля, толщина 1-2 мм), свободно переносящей сильный нагрев и не перегорающей в течение длительного времени.

Существуют разные конструкции муфельных печей:

  • горизонтальные;
  • вертикальные;
  • колпаковые;
  • трубчатые.

Эти разновидности отличаются друг от друга только конфигурацией топки и способом загрузки, общий принцип работы у всех моделей одинаков.

Порядок расчета электронагревательного элемента

Спираль самодельной муфельной печи изготавливают, как правило, самостоятельно. Для того, чтобы получить эффективное и работоспособное устройство, необходимо выполнить предварительный расчет.

Он преследует две цели:

  1. Создание мощной и эффективной печи, способной решать поставленные задачи.
  2. Возможность работы на имеющихся электросетях, отсутствие перегрузок и вызванных этим проблем.

Для выполнения расчета необходимо выяснить, каков ток отсечки у электрощитка. Часто для печи проводят отдельную линию, минуя УЗО для домашних бытовых приборов. В любом случае, надо выяснить, какую мощность может выдержать линия, чтобы не оставить без электричества всех соседей.

Мощность печи выбирают исходя из объема нагревательной камеры:

Объем камеры (или муфеля), лМощность спирали (Вт/л)
1-5300-500
6-10120-300
11-5080-120
51-10060-80
101-50050-60

По данным этой таблицы можно определить, какую мощность спирали следует использовать для имеющегося размера. Величину камеры надо определить для себя самостоятельно, исходя из характера предполагаемых работ. Необходимо сразу подсчитать мощность, умножая объем камеры на показатели таблицы. Если мощность оказывается чрезмерно высокой и невозможной для действующих сетей, размеры уменьшают.

После этого надо вычислить силу тока. Используется формула:

I = P / U

  • Где I — сила тока;
  • P — мощность (расчетная);
  • U — напряжение сети (220 В).

По результатам можно вычислить сопротивление нихромовой спирали:

R = U : I

  • Где R — искомое сопротивление;
  • U — напряжение (220 В);
  • I — сила тока (расчетное значение).

Этот расчет можно выполнять для однофазной сети. Если нужно выполнить трехфазное подключение, и самостоятельный расчет кажется слишком сложным, рекомендуется воспользоваться онлайн-калькулятором, который несложно найти в сети по соответствующему поисковому запросу.

Результаты расчета с помощью калькулятора вполне корректны, но, для большей уверенности, можно проверить полученные данные, продублировав расчет на другом калькуляторе.

Мнение эксперта
Левин Дмитрий Константинович

Вместо нихрома может быть использована фехралевая проволока, которая несколько отличается по своим показателям

Во время использования калькулятора необходимо обратить внимание, для какого типа проволоки производится расчет.

Куда лучше устанавливать

Установку лучше не помещать в маленькие и закрытые помещения, которые не имеют вентиляции (кладовки или шкафы). Печь не стоит устанавливать в том помещении, где живут люди, где они спят, едят и прочее. Лучше выбрать для нее отдельное помещение, с открытым окном. Где можно создать маленькую студию специально для обжига.

Обязательно следует соблюдать расстояние от печи и до любого предмета или стены. Оно не должно быть менее, чем 30 см. И согласно правилам пожарной безопасности керамисту не хранить вблизи такие предметы или материалы, которые легко могут воспламеняться

Очень важно и проверить материал стен, что и окружают печь. Это не должны быть гипсокартон или иной легковоспламеняющийся материал. Идеальный вариантом становятся кафель или бетонные стены

Но и пол не стоит обойти без внимания, он также должен состоять из специального материала. И это не должен быть ковер, паркет, лист линолеума. Если пол не из бетона или другого материала, который не из списка легковоспламеняющихся, то не стоит сразу всё крушить и ломать. В некоторых случаях достаточно просто постелить лист железа прямо на поверхность пола и аккуратно установить на неё печь

Идеальный вариантом становятся кафель или бетонные стены. Но и пол не стоит обойти без внимания, он также должен состоять из специального материала. И это не должен быть ковер, паркет, лист линолеума. Если пол не из бетона или другого материала, который не из списка легковоспламеняющихся, то не стоит сразу всё крушить и ломать. В некоторых случаях достаточно просто постелить лист железа прямо на поверхность пола и аккуратно установить на неё печь.

Дата: 25 сентября 2020

Дровяная печь для обжига керамики своими руками

Дровяная печь для обжига керамики своими руками – несложная работа. Такие конструкции можно выложить из кирпича или изготовить из старой трубы. Рассмотрим вариант использования стальной 200 литровой бочки. Весь процесс разбит на несколько этапов.

Материалы и инструменты

Предварительно заготавливаем необходимый материал и инструменты:

  • шамотный кирпич или другой теплоизоляционный материал для обкладывания внутренней части печи;
  • старая 200 л бочка;
  • отрезки арматуры для изготовления решетки, на которую укладываем керамику;
  • шамотная глина и песок для замешивания раствора;
  • строительный уровень;
  • мастерок, кирочка и другой инструмент каменщика;
  • болгарка с кругами по камню и стали;
  • сварочный аппарат и средства защиты;
  • огнеупорный старый кирпич для изготовления фундамента.

Только заготовив материал и приготовив весь набор инструмента можно начинать делать печь для обжига глины своими руками из стальной бочки.

Инструкция по изготовлению

Предлагаем посмотреть видео-инструкцию, а ниже пошаговое описание процесса:

До начала работы выбираем место для установки печи и ее эксплуатации:

Лучше работать на улице, поэтому отсыпаем на выбранном участке слой щебня и песка. Выкладываем ровным слоем огнеупорный кирпич

Стараемся положить слой ровно, это важно для нормальной работы оборудования. 1

1

Ставим на болгарку диск по металлу и аккуратно отрезаем донышко бочки. Эта часть будет использоваться нами для изготовления крышки отсека с гончарными изделиями

Отрезая деталь, обязательно надеваем очки и держим болгарку так, чтобы не закусило диск.

2

3

4

Зачищаем заусеницы. Для этого лучше использовать зачистной диск или напильник. Размечаем полость для закладки дров. Ее размеры выбираются произвольно. В нашем случае, размечаем и аккуратно вырезаем полость 300/400 мм. Рез начинаем от кромки бочки.

5

По габаритам нашей заготовки выкладываем ряд кирпичей для подставки.

6

7

Устанавливаем печь на основание и начинаем обкладывать внутреннюю полость кирпичами. Лучше использовать половинки кирпича. Кладем блоки плашмя, все пустоты заполняем раствором из шамотной глины и песка.

8

9

Заканчиваем обкладывать внутреннюю часть в полкирпича на расстоянии 150-200 мм выше края полости для закладки дров. Выше начинаем крепить кирпичи стоя, получается кладка в четверть блока. Теперь используем ровный кирпич, заделываем все пустоты. Малейшая свободная полость приводит к потере тепла. Уложив 1 слой, отмеряем арматуру, отрезаем и укладываем ее на полочку из кирпича нижней части. Расстояние между прутками 40-50 мм.

10

11

На решетку укладываем лист ЦСП или другого прочного огнестойкого материала (чтобы потом туда можно было ставить рабочий материал). Кладем кирпич до верха бочки. Если остается небольшое расстояние до верха, заполняем его раствором глины и песка.

12

13

14

Закрываем печь очищенной от заусениц деталью от донышка. Для предотвращения потерь тепла, в процессе эксплуатации ее можно будет обмазывать глиной.

15

В верхней части печи ввариваем отрезок стальной трубы для соединения с дымоходом. Для него можно использовать сэндвич – трубы или простые стальные.

21

Простая печь для обжига керамики своими руками готова.

22

Дальнейшие действия

Теперь печку обязательно нужно высушить. Закладываем в топку небольшое количество дров, запаливаем и даем им прогореть.

Не стоит пугаться дымовой завесе от каменки – это выгорает остаток масла, краски и грязи со стенок бочки и кирпичей.  После остывания поверхностей печи повторяем операцию еще несколько раз. Только после просушивания можно приступать к выполнению основной работы.

Можно сделать капитальную конструкцию из кирпича, но эта работа потребует много времени и сил для замешивания раствора и кладки блоков.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
