Что такое направляющие для раздвижных алюминиевых окон и как их установить?

Схема сборки алюминиевых раздвижных окон – общий ход работ

Очень важно перед тем, как собрать алюминиевое раздвижное окно, осмотреть поверхность стеклопакета и рамы на образование трещин и царапин. Раздвижное окно с обнаруженными дефектами возвращается компании, где было приобретено. Раздвижное окно с обнаруженными дефектами возвращается компании, где было приобретено

Раздвижное окно с обнаруженными дефектами возвращается компании, где было приобретено.

Приступая к монтажу раздвижных окон из алюминия, нужно аккуратно демонтировать старое окно с подоконником и подготовить оконный проем.

Демонтировав старую конструкцию, с оконного проема удаляются оставшиеся осколки бетона и детали крепежей. Сильно поврежденные, а также перекошенные проемы выравниваются цементным раствором и оставляют до полного его затвердения.

Перед монтажом раздвижных окон из алюминия лучше прогрунтовать проем.

Установка рамы

Монтаж раздвижных окон из алюминия начинается с установки рамы. На видеоролике, представленном ниже, подробно показан процесс сборки рамы алюминиевых раздвижных окон.

1. В основном детали конструкции раздвижных окон приходят уже в разобранном виде, отдельно рама от стеклопакета с фурнитурой. В собранной конструкции рама освобождается от стеклопакета и створок, и с помощью клиньев ставится в оконный проем и выравнивается по уровню.

2. По длине рамы и стены просверливаются отверстия для крепежей, в которые ввинчиваются шурупы, чтоб в дальнейшем вставить стеклопакеты обратно. Чтобы не запутаться со штапиками, их можно пометить маркером.

3. При превышении 5 мм зазора между боковым проемом и рамой раздвижного окна необходимо воспользоваться дополнительными пластинами.

4. Рама крепится в стену анкерным болтом или с помощью анкерной пластины. Лучше использовать анкерную пластину, она не так повреждает профиль. Крепится она двумя саморезами. Один прикручивается к раме, второй – к стене.

5. Установленная рама запенивается монтажной пеной по всему окну снизу вверх. Через два часа аккуратно из под рамы вынимаются клинья. Возникшие пустоты снова заполняются монтажной пеной.

Раздвижное алюминиевое окно представляет собой систему направляющих со встроенными створками. Раздвижные створки перемещаются в нужном направлении с помощью роликов и могут комбинироваться с глухими створками.

1. Монтаж створок раздвижных окон начинается с установки направляющих. С помощью рулетки измеряется длина верха и низа рамы окна и наносится разметка на направляющие, по которым отрезается необходимая длина. Место спила сглаживается напильником.

2. Готовые направляющие прикрепляют к раме шурупами сначала вверху и внизу рамы, потом по бокам. Промежуток между отверстиями шурупов составляет 30 см.

Зазор между направляющими и рамой не должен превышать 5 см, поскольку в зимнее время стена сможет промерзнуть.

3. Дальше формируется П-образная форма из верхней и нижней и одного бокового элементов створки, куда вставляется стеклопакет или одинарное стекло толщиной 4-5 мм. Стороны стекла необходимо заранее обклеить резиновым уплотнителем. Для лучшего прилегания уплотнителя к поверхности, делаются в нем надрезы в угловых частях стекла. Готовое оконное стекло вставляется в створку, к которой с помощью шурупов закрепляется вторая боковая сторона створки.

Створка держится на 2-3 роликах, которые закрепляются внизу створки шурупами в 5 см от краев. Завинчивать шурупы необходимо на низких оборотах.

4. В пазы створки раздвижного окна вставляется щеточный уплотнитель щетинками друг к другу. Шегель должен выступать за размеры заготовки на пару миллиметров.

5. Створка раздвижного окна ставится сначала в верхнюю часть рамы, а затем ставится на нижние полозья направляющей.

6. Как только полностью собрано алюминиевое раздвижное окно, высота роликов для лучшего скольжения створок по полозьям направляющей регулируется в нижней части створки регулировочным винтом.

Первое закрытие алюминиевого раздвижного окна потребует большого усилия, чтобы створка стала на свое место. Дело в том, что отверстия в верхних углах створки делаются больше по размеру, по сравнению с нижними углами, чтоб предотвратить неправильную постановку.

Алюминиевые раздвижные окна просты в уходе. Красивый внешний вид обеспечивает протирание стеклопакета и рамы мыльным раствором или специальными моющими средствами.

Для большего срока службы фурнитуру раз в год необходимо очищать от загрязнений и смазывать движущие части маслами.

https://youtube.com/watch?v=JpyW-2r4GT4

Полезно? Сохраните себе на стену! Спасибо за лайк!

Наклонно-сдвижные окна

Этот механизм напоминает принцип открытия дверей в туристических автобусах. Сначала вы тянете створку на себя, а потом отводите ее в сторону, при этом ролики перемещающейся створки переходят в параллельно расположенную направляющую. Можно полностью сдвинуть створку, а можно зафиксировать ее в определенном положении, повернув ручку. Кроме того, как и распашные окна, наклонно-сдвижные могут открываться в положение проветривание.

Как и подъемно-сдвижные, наклонно-сдвижные окна обеспечиваются резиновым уплотнителем, который позволяет защитить квартиру от холода и шума. Система используется для остекления балконов, лоджий, а также террас и веранд. Без порога тут, увы, не обойтись, потому передвигаться придется чуть аккуратнее, а производители рекомендуют устанавливать специальные накладки на порог, которые помогают защитить профиль от возможных повреждений.

При продумывании системы остекления учитывайте, что двигающаяся створка будет выдвигаться немного вперед, т.е. перед окном надо предусмотреть пространство шириной 12-13 см. Также принимайте в расчет, что полностью освободить застекленную зону от остекления будет невозможно – некоторые створки будут неподвижными.

Преимущества и недостатки раздвижных оконных систем

Основное достоинство раздвижных механизмов — эргономичность. Они удобны в использовании и существенно экономят пространство благодаря конструкции. Для открытия окна не требуется дополнительное пространство

Таким образом, этот вариант остекления особенно привлекателен в небольших помещениях, где важно максимально сохранить полезную площадь

Еще одним очевидным преимуществом подобных систем является хорошая обзорность. Благодаря большим размерам, которые могут иметь створки, отсутствию перегородок и импостов остекление окна достигает максимальной площади, что обеспечивает хороший панорамный обзор и высокий уровень освещенности. Кроме того, смотрятся такие окна стильно и эффектно, что позволяет сделать балкон красивым и уютным.

Важная особенность раздвижных систем заключается в том, что в открытом состоянии нагрузка распределяется равномерно по всему окну, а не только на петлевую группу створки, как в распашных системах.

Из функциональных преимуществ большое значение имеет удобство раздвижных окон при проветривании (створку можно сдвинуть на любое расстояние) и использовании подоконника (при открытии окна створка не задевает подоконник).

Недостатки раздвижных окон связывают с высокой стоимостью и сложной фурнитурой, требующей регулярного ухода и обслуживания. К минусам раздвижных конструкций также относят более низкую по сравнению с распашными окнами герметичность, низкую устойчивость к взломам и сложность мытья стекол снаружи.

Алюминиевые окна не требуют специального ухода, они просты и удобны в эксплуатации. Изготовление алюминиевых окон осуществляется в точном соответствии экологическим нормам, что подтверждено российскими и зарубежными сертификатами. Сертификатами подтверждается безопасность сырья и готовых профильных систем.

Современные алюминиевые профили позволяют превратить такое простое изделие как окно в элегантную привлекательную конструкцию. Высококачественные комплектующие позволяют добиться от окон из алюминия повышенных эксплуатационных характеристик, таких как долговечность, устойчивость к атмосферным воздействиям, герметичность стеклопакетов и самих изделий, повышенные тепло и звукоизоляционные параметры.

Необходима установка алюминиевых раздвижных окон? Нужен монтаж теплых алюминиевых окон? Мы ответим на все ваши вопросы. Звоните по телефонам в Курске: +7 (4712) 352–342, 312-140, 356-606 Или оставьте заявку здесь, и мы свяжемся с Вами!

Купить алюминиевые окна для частных и промышленных объектов

Окна из алюминия не требуют специального ухода, они просты и удобны в эксплуатации при любых условиях: будь то частные, коммерческие или промышленные объекты. Поэтому предлагает широкий выбор оконных систем из алюминия: экономичные отечественные профили («ТАТПРОФ», «ВСМПО») и элитную алюминиевую строительную систему «SCHUCO».

В нашей компании вы можете купить аллюминиевые окна для жилых домов, частных органиций, юридических лиц стандартных и нестандартных размеров. Изделия подбираются под ваши размеры, поэтому гарантируют высокие теплоизоляционные свойства.

Также мы предлагаем купить алюминиевые окна для скадов и производственных помещений. В таких промышленных объектах установка аллюминиевых раздвижных окон позволяет поддерживать стабильный микроклимат внутри помещений, повышать сохранность всего имущества и поддерживать высокую освещаемость территории здания.

Установка алюминиевых окон

Тонированное;
Рефлекторное;
Теплосберегающее (К-стекло);
Ударопрочное (триплекс);
Одно- и двухкамерные стеклопакеты.

Вы сами выбираете характеристики стекла.

Специализированное оборудование, используемое нашей компанией, позволяет добиться многообразия геометрических форм оконных конструкций:

Трапециевидных;
Треугольных;
Арочных.

Алюминиевые окна могут быть различных цветов, согласно европейской цветовой шкале «RAL», включая матовые или глянцевые оттенки.

Заказывайте любые окна из алюминиевого профиля. Наши специалисты осуществят качественный монтаж любых оконных систем: распашных, безрамных, раздвижных окон, установят алюминиевые окна различных геометрических форм с любым заполнением.

Процесс установки рамы

Схема установки раздвижных окон следующая:

Если окна уже собраны, из них достают стеклопакеты, снимают створки.
Для того чтобы в дальнейшем прикрепить раму к стене, сверлятся отверстия, в которые вворачиваются шурупы. Рекомендуется нанести маркировку на снимаемые штапики. Это поможет установить их обратно и не перепутать.

В оконном проеме при помощи клиньев по уровню выставляется рама. Регулировку ее положения и предварительную фиксацию производят при помощи клиньев. При этом нельзя допускать изгиба рамной конструкции.
Закрепив на стене дюбелями анкерные пластины, прикручивают раму к ним при помощи саморезов: один из них вворачивается в стену, а другой – в профиль окна. Щели заделываются монтажной пеной. Можно использовать для крепления анкерные болты. Но так существует риск повредить поверхность профиля.

Если промежуток между рамой и стеной превышает 5 мм, то используют дополнительные пластины. Одной пены в этом случае будет недостаточно.

После затвердевания пены (обычно на это уходит около двух часов) срезаются ее излишки, а также удаляются клинья. Отверстия от них запениваются, после высыхания убирается лишняя пена.

Производится установка подоконника и отлива:

Внешний периметр рамы оклеивается специальной лентой. Она непроницаема для воды, но пропускает воздух.
К нижнему краю рамы крепится отлив. Все зазоры заполняются пеной. Берется пауза на время ее затвердевания. После этого срезают излишки малярным ножом.
Внизу рамы есть специальный паз. Туда вставляется подоконник и выравнивается при помощи строительного уровня.
Зазор между подоконником и стеной заполняется пеной, а промежутки между ним и рамой окна заделываются силиконовым герметиком.
После высыхания пены убираются ее выступающие излишки.

Как регулировать фурнитуру алюминиевой раздвижной рамы

Далее рассмотрим обе ситуации возникновения проблем с алюминиевой раздвижной рамой и способы их решения.

Как отрегулировать ролики на створке алюминиевой раздвижной рамы

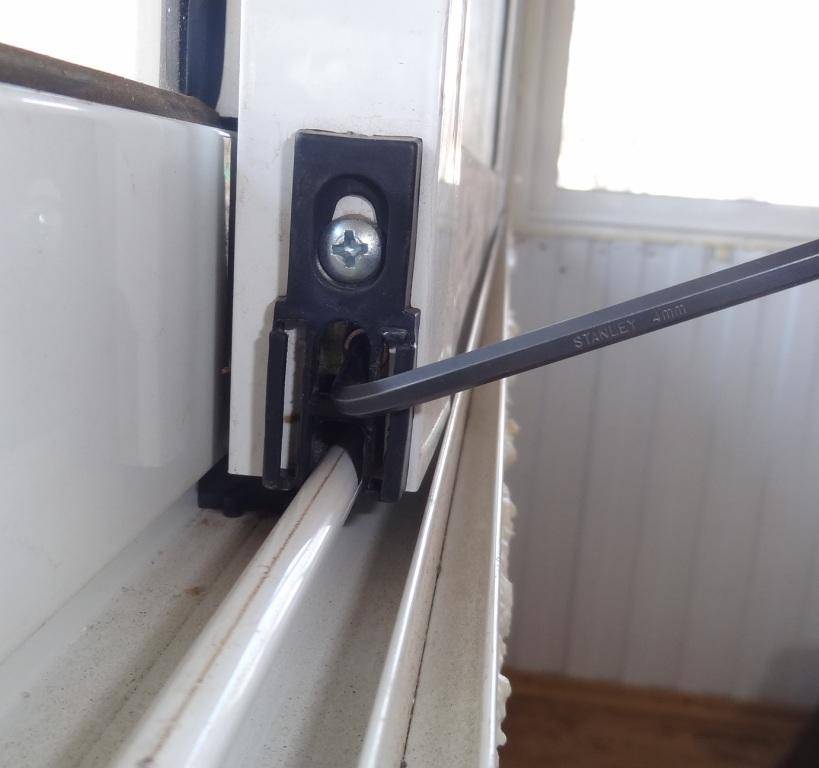

Для регулировки (поднятия створки) понадобиться ключ № 4, то есть 4 мм. С обоих торцов створки снизу расположены отверстия в раме с черной накладкой, заглянув в которые мы видим регулировочный винт, он вращается 4 мм шестигранником.

Чтобы поднять створку, необходимо вращать ключ против часовой стрелки. То же самое проделывается с другого торца. При регулировке высоты роликов необходимо следить, чтобы створка не перекосилась по диагонали, иначе она не будет закрываться на защелку. Для этого лучше всего использовать уровень или в крайнем случае отвес.

Как отрегулировать защелку алюминиевой раздвижной рамы

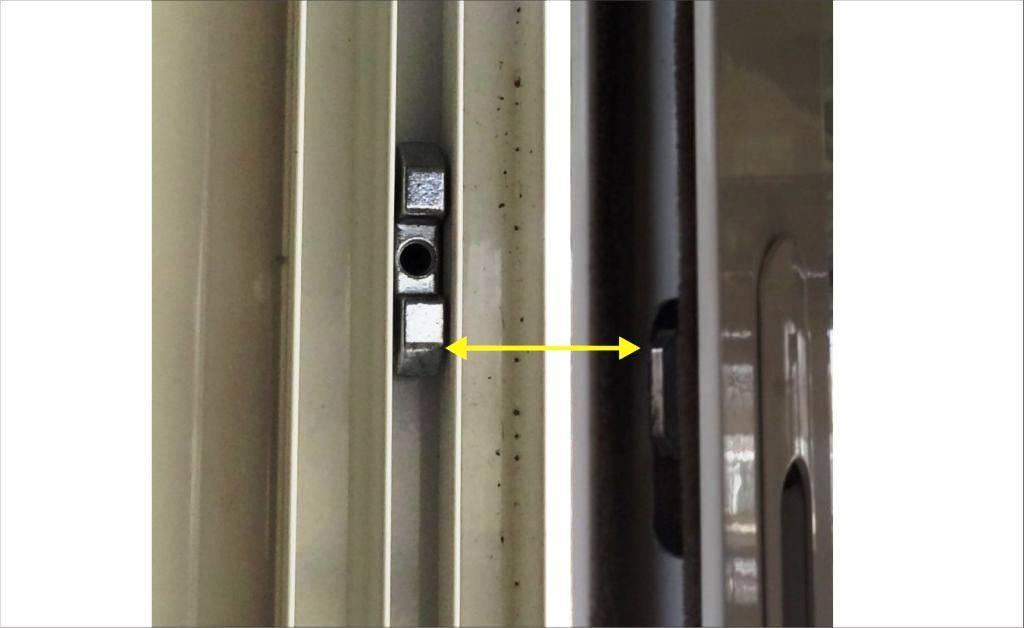

Если проблема заключается в том, что неправильно прикручена ответная деталь, то ее просто нужно перекрутить. Для этого берем ключ № 2,5, вставляем его в центральное отверстие детали и откручиваем до тех пор, пока ответка не станет свободно перемещаться в раме. Теперь ее нужно прикрутить таким образом, чтобы нижняя перед скосом часть ответки была на уровне с верхней перед скосом частью язычка.

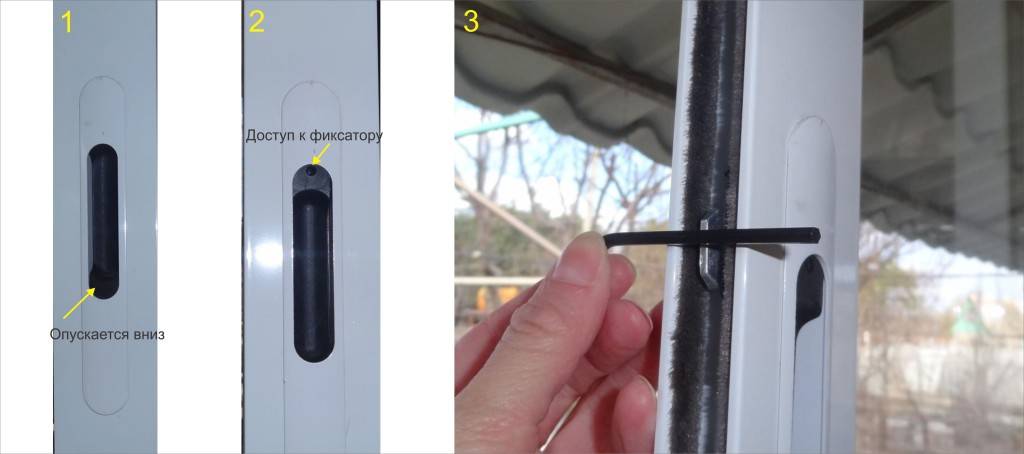

Во втором случае, когда не защелкивается язычок, нужно его вытащить. Берем ключ № 3. Язычок удерживает фиксирующий винт. Чтобы до него добраться, нужно потянуть ручку открывания вниз (шаг 1 на картинке). Вверху появится отверстие, в которое вставляется 3 мм шестигранник и вращается в направлении противоположном относительно расположения фурнитуры (шаг 2 на картинке). Например, если защелка расположена на левой торцевой части створки, то ключ вращается вправо и наоборот. Ослабив фиксирующий винт, можно спокойно вытянуть, ставший подвижным, язычок наружу до уровня “заподлицо” с краем рамы (шаг 3 на картинке).

В завершение процесса, фиксирующий винт затягивается. Если все выполнено правильно, створка будет плотно закрываться на защелку!

Как отрегулировать дюралевые окна

Сквозняки и отсутствие тепла — предпосылкой этих явлений может быть некорректная регулировка дюралевых окон на балконе. Равномерно конструкция начнет терять собственный представительный внешний облик и портить дизайн всего интерьера. Потому сразу после установки либо в процессе следующей эксплуатации появляется необходимость регулировки разных составляющих системы

Сделать это полностью может быть и без помощи других, так как неважно какая современная дюралевая фурнитура вооружена особыми узлами, обеспечивающими точность опции

Мягкие окна

Остекление веранд ПВХ пленкой

Установить пластиковые окна на веранде или лоджии – самый простой вариант, но не единственный. Остекление веранд ПВХ пленкой уже давно пользуется популярностью благодаря цене, низкой в сравнении со стеклянными окнами. Если Вы решили застеклить террасу, не спешите покупать пластиковые окна, рассмотрите вариант Мягких Окон(они же – ПВХ шторы)–это дешевле и удобнее в использовании! Установка ПВХ пленки – это быстро, просто и без лишних проблем созданная красивая веранда, лоджия, балкон, беседка или терраса. Мастер, устанавливающий Мягкие окна, покажет Вам, как, при желании, Вы самостоятельно сможете снять и надеть их обратно. Наши окна такие же прозрачные, как стеклянные, сдерживают ветер и холод, при этом их легко снять, если захочется, легко мыть, а уже цена на них значительно ниже, чем на пластиковые. Остеклить лоджию, террасу, беседку или даже крышу – легко, если попробовать для этого ПВХ пленку. Установка окон на даче или в частном доме может быть очень простой и дешевой. Для летних кафе это вообще самое лучшее решение.

Итак, очевидные плюсы Мягких окон:

Низкая цена – примерно в 2 раза ниже, чем на пластиковые окна
Все плюсы пластиковых окон
Легкий и быстрый монтаж и демонтаж
Отсутствие пыли и шума при монтаже
Эстетично выглядят на любой постройке
Просто моются
Изготовление любого размера в виде одного цельного окна
Экологичные и безопасные
Срок службы – около 15 лет
Не бьются, при снятии можно хранить в сложенном виде

Мягкие окна создадут уют в коттедже, на даче, в беседке и в уличном кафе!

Мягкие окна выполняют функцию защитных штор для беседок, веранд, кафе, террас. Препятствуют попаданию в помещения осадков, помогут сохранить тепло и комфорт в любое время года!

Владельцы кафе, ресторанов и баров заказывают мягкие окна для защиты посетителей от непогоды, создают привлекательное внешнее оформление беседок и открытых павильонов. Хозяева частных домов с помощью мягких окон превращают открытую летнюю веранду или беседку в уютный уголок для отдыха. Период использования открытого помещения с окнами увеличивается: начинается в середине весны и заканчивается глубокой осенью. Для ресторанов и кафе заказ мягких окон – это инвестиции, которые приносят прибыль.

Купить мягкие окна в «Престиж-Каркас»

Стоимость:

Мягкие окна — продли себе лето!

Особенности ухода за мягкими окнами Современные мягкие окна для беседок и веранд не требуют никаких специальных средств или оборудования для ухода. Владельцу такого варианта остекления достаточно иметь в наличии водяной шланг с обычным садовым рассеивателем. А маленькие площади или труднодоступные участки пленочных штор легко можно мыть и мягкой губкой. Если пыль и грязь не смываются сразу же, используют мыльный раствор и одежную щетку невысокой жесткости.

Мягкие окна, или ПВХ шторы — практичное, недорогое и абсолютно безопасное решение для владельцев беседок или веранд. Безопасность критически важна для родителей маленьких детей. Мягкие окна не портят внешний вид беседки, легко монтируются и демонтируются, уход за окнами минимальный.

Технология монтажа отливов, подоконника и откосов

Для данного этапа понадобятся:

саморезы или шурупы;
монтажная пена;
обычный или канцелярский нож;
силиконовый герметик.

Основная задача отливов – во время дождливой погоды не допускать попадания воды в помещение.

При помощи саморезов (шурупов) алюминиевый отлив крепится к внешней нижней части рамы (подставочному профилю). После чего при помощи монтажной пены удаляются все образовавшиеся щели. Остатки после застывания срезаются, а по линии шва наносится силиконовый герметик.

Установка алюминиевого подоконника производится при следующих инструментах:

силиконового герметика;
штукатурки или шпаклевки;
шпателя.

Технология установки алюминиевого подоконника схожа с установкой пластикового аналога. Он монтируется под раму, в специальный паз. Но также может прижиматься к подставочному профилю или к самой раме. Такие нюансы необходимо корректировать еще на этапе замера.

Саму установку подоконника осуществляют на пену, а на место контакта с рамой наносится полоска силикона. Опять-таки соединительные боковые швы «прячутся» при помощи штукатурки или шпаклевки. Также это позволяет выровнять все перепады поверхности. По окончании монтажа подоконника его шов необходимо герметизировать силиконовым герметиком.

Отделка откосов проводится при помощи следующих материалов и инструментов:

сэндвич-панели;
герметик или доборный профиль;
листы гипсокартона;
саморезы;
шпаклевка / штукатурка;
шпатель.

Откосы – это последний и завершающий элемент целостности оконной конструкции. Работа над ними проводится в последнюю очередь. Специалисты чаще всего применяют и рекомендуют применять для алюминиевых окон сендвич-панели. Они позволяют придать более эстетичный вид окну. Чтобы прикрепить откосы к окну, используют герметик, а в некоторых случаях и доборный профиль. Этот нюанс зависит, от того как был поставлен этот вопрос еще во время замеров.

Для более экономичного варианта можно использовать гипсокартон. Тогда его необходимо крепить при помощи саморезов непосредственно к самой стене. А швы между плитами и рамой замазываются штукатуркой или шпаклевкой. После такой установки поверхность гипсокартона вскрывается грунтовкой и может спокойно краситься или вскрываться лаком.

Виды конструкций

Алюминиевые окна обладают долговременным эксплуатационным сроком благодаря конструктивным особенностям, присущим только им.

Конструктивные особенности окон из алюминия обеспечивают долгий срок эксплуатации

Конфигурация окон может быть:

откидной – створка работает исключительно на проветривание. Такой тип открывания применяют в помещениях с дефицитом свободного пространства;
поворотной – это традиционный распашной тип открывания створки;
поворотно-откидной – комбинация открывания створки на проветривание и распашным методом. Такой тип открывания распространен при остеклении проемов жилых помещений;
глухой – это сплошное остекление проема без возможности открывания за неимением створки. Такой тип остекления можно часто встретить в общественных помещениях и офисах. В жилых домах таким образом остекляют некоторые проемы, если их в одной комнате располагается больше двух – это характерно для домов старой постройки;
многостворчатой – при данном типе открывания применяется несколько створок в оконном проеме больших размеров, когда каждая створка имеет собственный тип открывания;
раздвижной – открывание створки в формате «купе» распространено для узких помещений, где каждый квадратный метр на счету – на лоджиях и балконах.

Конфигурация оконной системы выбирается исходя из назначения помещения

В зависимости от степени теплоизоляции происходит деление окон из алюминиевого профиля на «холодный» и «теплый» тип.

«Теплый» оконный профиль имеет в своей конструкции термоизолирующую вставку. Это влияет на ширину профиля, которая больше, чем у «холодного».

Теплый профиль включает в себя теплоизоляционный слой

«Холодные» оконные профили в жилых помещениях не применяют. Их можно встретить в качестве перегородок или дверей в офисах и других нежилых помещениях.
